磁粉制动器参数—天机传动

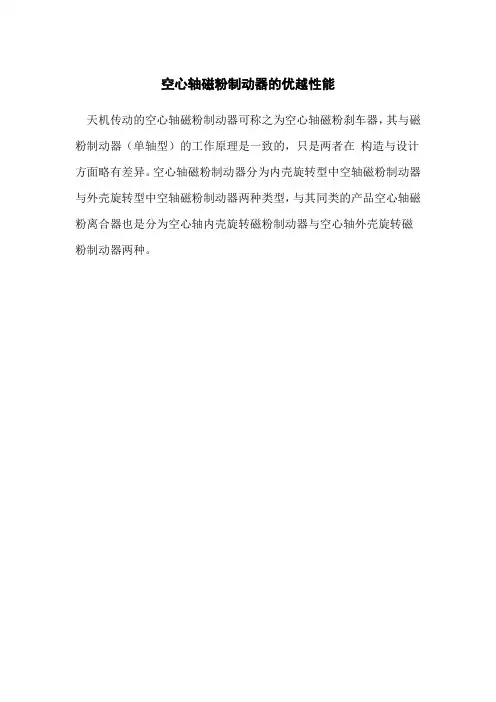

空心轴磁粉制动器的优越性能
天机传动的空心轴磁粉制动器可称之为空心轴磁粉刹车器，其与磁粉制动器（单轴型）的工作原理是一致的，只是两者在构造与设计方面略有差异。

空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型，与其同类的产品空心轴磁粉离合器也是分为空心轴内壳旋转磁粉制动器与空心轴外壳旋转磁粉制动器两种。

1、空心轴外壳旋转磁粉制动器：其散热方式为自然冷却式，旋转外壳以提高散热性能，空心轴联结、止口支撑，是自然冷却产品中性能
较高的产品，可以满足更高端的需求。

2、空心轴内壳旋转磁粉制动器：采用进口轴承、磁粉等，可大大提高制动器的线性度，在电线电缆设备行业的高速押出机、绝缘生产线等等设备中得到广泛应用。

空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型，与其同类的产品空心轴磁粉离合器也是分为内壳旋转型与外壳旋转型两种。

3、
下面我们来谈谈关于天机传动的空心轴式磁粉制动器的产品特点：
1、可以轻松进行大范围的控制，散热性能高。

2、可以达到连续滑动运转。

3、可以得到安定的扭力。

4、无鸣叫音。

动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。

5、热容量很大。

由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。

由于天机传动的空心轴磁粉制动器的性能优越，因此广泛应用于造纸机械、印刷机械、化工机械、塑料机械、分切机、涂布机、橡胶机械、纺织机械、印染机械、电线电缆机械、冶金机械、压片机械以及其他有关卷取加工行业中的放卷和收卷张力控制系统。

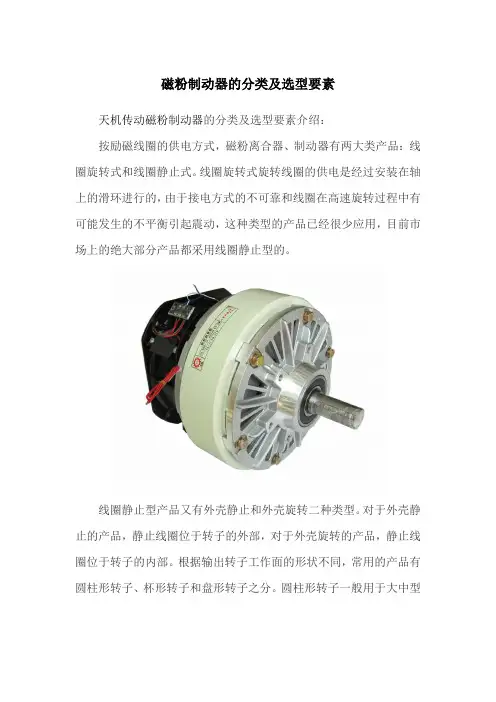

磁粉制动器的分类及选型要素天机传动磁粉制动器的分类及选型要素介绍：按励磁线圈的供电方式，磁粉离合器、制动器有两大类产品：线圈旋转式和线圈静止式。

线圈旋转式旋转线圈的供电是经过安装在轴上的滑环进行的，由于接电方式的不可靠和线圈在高速旋转过程中有可能发生的不平衡引起震动，这种类型的产品已经很少应用，目前市场上的绝大部分产品都采用线圈静止型的。

线圈静止型产品又有外壳静止和外壳旋转二种类型。

对于外壳静止的产品，静止线圈位于转子的外部，对于外壳旋转的产品，静止线圈位于转子的内部。

根据输出转子工作面的形状不同，常用的产品有圆柱形转子、杯形转子和盘形转子之分。

圆柱形转子一般用于大中型产品，结构比较简单；杯形转子一般用于外壳旋转型产品，散热好，滑差功率较大；而盘形转子一般用于微型产品，适用于精密控制场合。

按规格可分为大型（%"""34以上）、中小型（2-5""34/和微型.#34以下/，按其冷却方式可分为自然冷却式、强迫风冷却式和水冷却式，按连接型式还可分为伸出轴型和空心轴型，按主、从动传递路线不同又可分为外壳旋转型和外壳静止型（线圈静止），按安装形式还有卧式和立式等等。

各种形式可以根据使用的需要进行组合设计，完成相应的功能，但立式和卧式安装的形式不可以交替使用。

天机传动磁粉制动器最小扭矩规格为0.5Nm，转矩规格5Nm(包括5Nm)以内的属于微型磁粉制动器，最大扭矩规格400Nm，以及6Nm、12Nm、25Nm、50Nm、100Nm、200Nm为常用规格。

磁粉制动器额定电压为DC24V，可通过张力控制器控制输出DC0~24V。

在磁粉制动器选型的时候，请根据其安装类型、额定转矩、额定电压等来进行选型，提高选型效率:1、确定磁粉制动器的型号、扭矩、类型（内旋转空心轴系列、外旋转中空轴系列、微型系列、单轴系列）等详细资料；2、扭矩的大小或者范围，单位Nm，常用扭矩范围在0.5Nm～400Nm 之间；3、订购磁粉制动器或者离合器时，应当告知我司用于何种机器以及用途，以便我司更好的为用户推荐或者建议；4、磁粉制动器、离合器试运转前,请详细阅读产品使用说明书；5、配套产品，TJ-POD磁粉制动器、TJ-POC磁粉离合器可与张力控制器、张力传感器、齿轮减速电机、气胀轴等产品配套，可需要指定配套设备请提告诉我司；6、消耗品-磁粉。

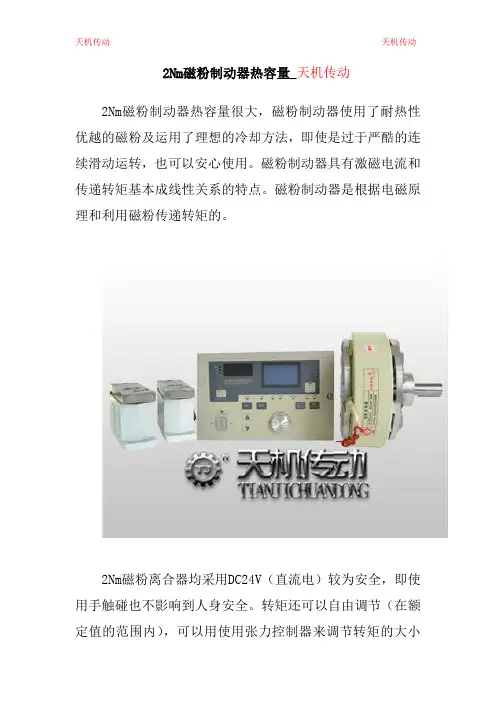

2Nm磁粉制动器热容量_天机传动
2Nm磁粉制动器热容量很大，磁粉制动器使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。

磁粉制动器具有激磁电流和传递转矩基本成线性关系的特点。

磁粉制动器是根据电磁原理和利用磁粉传递转矩的。

2Nm磁粉离合器均采用DC24V（直流电）较为安全，即使用手触碰也不影响到人身安全。

转矩还可以自由调节（在额定值的范围内），可以用使用张力控制器来调节转矩的大小
来获得理想的转矩。

因此很多磁粉离合器的用户需要更新磁粉时，都是致电向厂家咨询具体的操作方法。

请将2Nm磁粉制动器入力轴与驱动轴，出入力与负荷轴相连结，请注意入出力轴不可相反。

且入出力轴的连接必须使用弹性连接器，必须注意连接器的同心度与直角度请在连接器的误差容许值以内使用。

由天机传动提供。

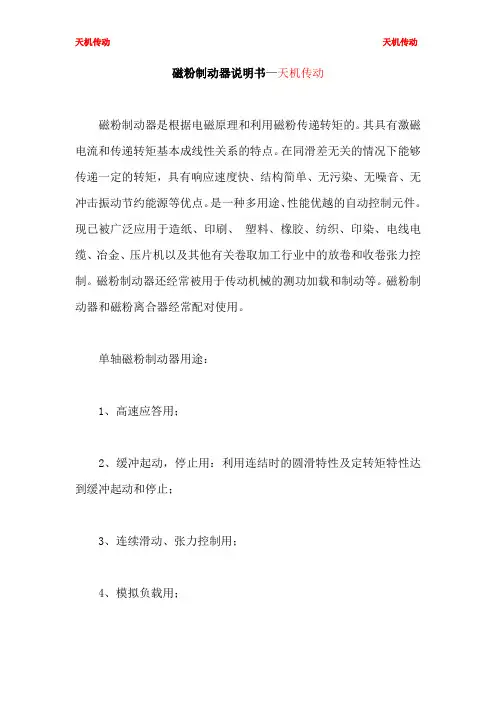

磁粉制动器说明书—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。

其具有激磁电流和传递转矩基本成线性关系的特点。

在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。

是一种多用途、性能优越的自动控制元件。

现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

磁粉制动器和磁粉离合器经常配对使用。

单轴磁粉制动器用途：
1、高速应答用；
2、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止；
3、连续滑动、张力控制用；
4、模拟负载用；
5、转矩限制器用；
6、定位停止用；
7、动力吸收用。

由天机传动提供。

天机传动天机传动

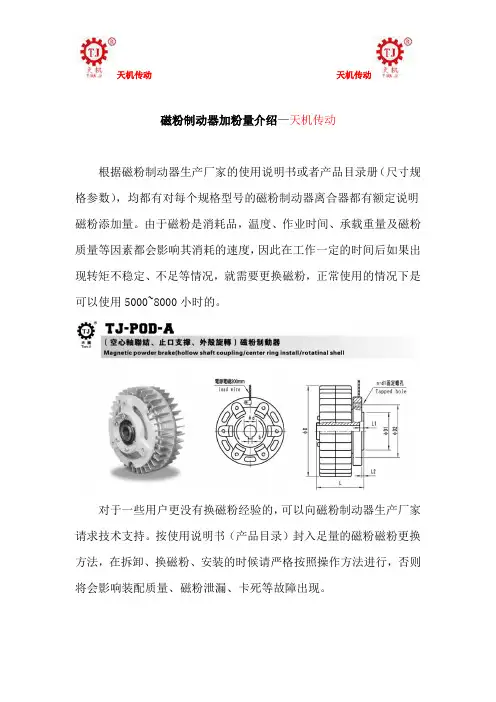

磁粉制动器加粉量介绍—天机传动
根据磁粉制动器生产厂家的使用说明书或者产品目录册（尺寸规格参数），均都有对每个规格型号的磁粉制动器离合器都有额定说明磁粉添加量。

由于磁粉是消耗品，温度、作业时间、承载重量及磁粉质量等因素都会影响其消耗的速度，因此在工作一定的时间后如果出现转矩不稳定、不足等情况，就需要更换磁粉，正常使用的情况下是可以使用5000~8000小时的。

对于一些用户更没有换磁粉经验的，可以向磁粉制动器生产厂家请求技术支持。

按使用说明书（产品目录）封入足量的磁粉磁粉更换方法，在拆卸、换磁粉、安装的时候请严格按照操作方法进行，否则将会影响装配质量、磁粉泄漏、卡死等故障出现。

天机传动天机传动磁粉制动器在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。

当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。

由天机传动提供。

磁粉制动器参数
磁粉制动器参数
磁粉制动器是一种经济型制动器，由一个容量比较大的垫圈、隔离垫、磁铁圈、铝盘、轴承组成，并分别连接一个可调节的摩擦组件和一个液压组件。

它的工作原理是电气信号触发，通过液压组件产生力，使磁铁圈膨胀使磁铁圈与垫圈接触，从而产生制动力。

下面介绍常用的磁粉制动器参数：
1、锁紧力矩：指磁粉制动器可以产生的最大制动力，是制动器给机构所提供的制动值，单位是Nm(牛顿米)。

2、接触制动系数：指磁铁圈与垫圈接触后，制动系统所产生的制动值，单位是N/mm2。

3、最大运行转速：指磁粉制动器最高可以达到的转速，单位是rpm(转/分)。

4、噪音：指磁粉制动器的噪声，单位是dB(分贝)。

5、温度范围：指磁粉制动器最高可以工作的温度范围，其单位是℃。

以上就是常见的磁粉制动器参数，您可以根据自己需求选择适合自己的磁粉制动器参数。

- 1 -。

天机传动天机传动

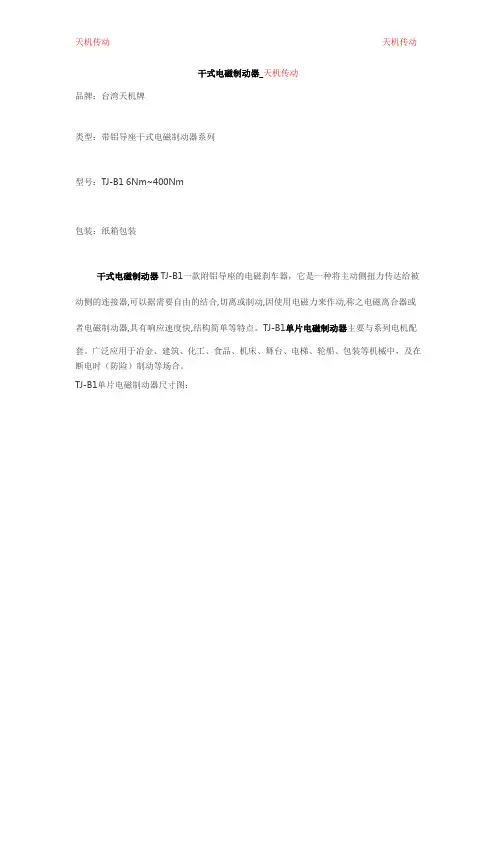

干式电磁制动器_天机传动
品牌：台湾天机牌
类型：带铝导座干式电磁制动器系列
型号：TJ-B1 6Nm~400Nm
包装：纸箱包装
干式电磁制动器TJ-B1一款附铝导座的电磁刹车器，它是一种将主动侧扭力传达给被动侧的连接器,可以据需要自由的结合,切离或制动,因使用电磁力来作动,称之电磁离合器或者电磁制动器,具有响应速度快,结构简单等特点。

TJ-B1单片电磁制动器主要与系列电机配套。

广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。

TJ-B1单片电磁制动器尺寸图：
由天机传动提供。

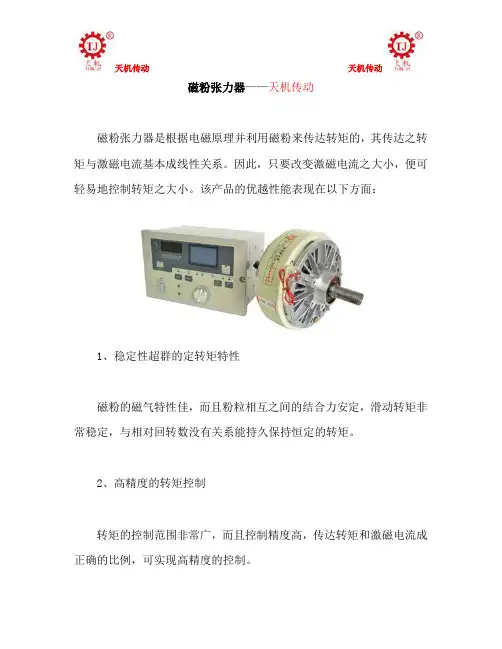

磁粉张力器——天机传动
磁粉张力器是根据电磁原理并利用磁粉来传达转矩的，其传达之转矩与激磁电流基本成线性关系。

因此，只要改变激磁电流之大小，便可轻易地控制转矩之大小。

该产品的优越性能表现在以下方面：
1、稳定性超群的定转矩特性
磁粉的磁气特性佳，而且粉粒相互之间的结合力安定，滑动转矩非常稳定，与相对回转数没有关系能持久保持恒定的转矩。

2、高精度的转矩控制
转矩的控制范围非常广，而且控制精度高，传达转矩和激磁电流成正确的比例，可实现高精度的控制。

3、连结圆滑，无冲击
连结时的冲击极小，能够无冲击的圆滑启动、停止。

而且阻力转矩极小，不会引起无用的发热量。

4、磁粉张力器具有优越的耐久性、寿命长。

采用耐热、耐磨耗、耐氧化、耐蚀性超强的超合金磁粉，寿命长。

5、连续滑动运转使用
散热效果优良而且采用热变形均一的冷却构造，加上磁粉的高耐热性，容许连结与制动功率及滑动功率大，能够圆滑的滑动运转，不会引起震动。

6、磁粉张力器适合高频运转
应答敏捷快速及特别的散热构造，适合高频度运转使用。

7、轻量、免保养、寿命长
型式简洁轻量化，使用耐高温之线圈及特殊油脂轴承，并针对易生磨耗的电枢施以耐磨特殊处理，延长使用寿命。

由天机传动提供。

磁粉离合器使用说明书—天机传动磁粉离合器与磁粉制动器应用于收卷和放卷中连续滑动使用时，磁粉的寿命会因使用条件以及相对滑动速度等情况而变化，比如磁粉制动器与磁粉离合器的表面温度过高、负载过重、受潮、油水分侵入内部等情况。

但通常在容许连续滑差功率下使用时，在额定电流下降低扭矩时的磁粉制动离合器的磁粉寿命约能达到5000到8000小时左右。

在额定扭矩下使用时，由于磁粉制动器与磁粉离合器可以连续滑动使用，因而可以廷长使用寿命。

另外，就算是相同的滑差功率，当滑动转速以及相对转速持续为较高状态情况下，则对磁粉的寿命时间有缩短的倾向，因此建议请尽量设定较小的相对转速。

一般而言相对于容许连续滑差功率，如果能在较为良好的条件下使用，也可以廷长磁粉的使用寿命。

在50%容许连续滑差功率条件下进行使用时，磁粉离合器的磁粉使用寿命就会相对达到约2倍以上。

型號TJ-POC-B0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m）6122550100200400电流（A）0.9 1.0 2.0 2.3 2.5 2.5 3.0允许转速（r/min）1500150015001500150010001000功率（W）701502303606008601300外形尺寸D140152186220290336398L110126122155177197239法兰盘联结尺寸D1(g7)60657090110130135 D2758085105130150160 L13333445 L2891012141515 d1*深度M5*8M6*9M6*10M6*12M10*14M10*15M12*15空心轴联结尺寸d(H7)16202530354550 b(F8)5688101414 L344495164778391 L43344897止口支撑尺寸D3(g7)8590100120150170180 D4100105115140180190210 L513141517202123 L624292636414243d2*深度M5*10M6*12M6*12M6*14M10*15M10*16M12*19由天机传动提供。

台湾天机东莞市台机减速机有限公司成立于2005年，坐落于英雄之寨-虎门。

本公司是一家专业制造各种高精密的传动设备蜗轮蜗杆减速机,RV蜗轮蜗杆减速机,齿轮减速马达,磁粉离合器,磁粉制动器,电磁离合器,电磁刹车器等设备厂家.经多年的不懈努力，及全体职工战战兢兢的敬业精神，在常规通用型产品的生产至新产品的研制，产品的品种至今以超过千余种，公司成立至始，始终以“勤、诚、信”的企业文化精神，赢得社会广大客户的支持和信任，造就了天机牌磁粉离合器等优质产品在各界广业树立了良好形象。

公司拥有丰富的台湾专业设计制造经验,结合进口机械加工设备,精益求精,客户与服务：企业经营的成功依靠的是客户对你的认可程度，我们有意愿也有能力调动我们的一切资源来赢得客户的信赖，我们将持续不断地用更高的产品性能和质量，更快的市场反应速度，更强的成本控制能力，为我们客户的成功而努力。

我们坚持公司内部建立的任何组织，流程，制度都必须建立在为客户提供更优质的服务的基础上。

我们强调团队精神，领导者有责任建立并维护团队成员间的信任与理解，组织，激励和指导团队成员不畏艰苦，达成目标，是领导者的基本职责，因此领导者要为自身和其下属的行为负责。

好的领导者应该在维护公司利益和价值观上以身作则，我们认为诚实，坦率和相互尊重的态度不仅有利于内部之间的沟通和协作，也有利于与我们的客户，供应商等一切与我们有联系的企业建立长期合作关系。

你的选择，我的承诺，天机牌电磁制动器，离合器，减速机！。

天机传动天机传动
内藏式电磁离合刹车组_天机传动
电磁离合刹车组TJ-POA为内藏式电磁离合刹车组，由一个TJ-A电磁离合器和一个TJ-B电磁刹车器组合而成。

TJ-POA电磁离合刹车组的结构原理：电磁离合器之转子被固定于入力轴上，其之电枢与电磁刹车器则在同轴而形成的出力轴，电磁离合器之轭与电磁刹车器装置于机架上。

当电流通过电磁离合器时，出力轴即被带动当电磁离合器分离，当电磁刹车器有电流通过时，出力轴就会停止运转。

电磁离合刹车组系列适用于机器的起动、停止、高频运转、寸动定位等。

内藏式电磁离合刹车组的尺寸规格表如下：
由天机传动提供。

天机传动天机传动
天津电磁离合器-天机传动
天津电磁离合器就是刹车。

是使机械中的运动件休止或减速的机械零件。

俗称刹车、闸。

制动器主要由制动架、制动件和操作装置等组成。

有些制动器还装有制动件间隙的自动调束装置。

为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井晋升机、电梯等)则应装在靠近设备工作部门的低速轴上。

有些制动器已尺度化和系列化，并由专业工厂制造以供选用。

制动器分为行车制动器（脚刹），驻车制动器（手刹）。

在行车过程中，一般都采用行车制动（脚刹），便于在前进的过程中减速泊车，不单是使汽车保持不动。

若行车制动失灵时才采用驻车制动。

当车停稳后，就要使用驻车制动（手刹），防止车辆前滑和后溜。

泊车后一般除使用驻车制动外，上坡要将档位挂在一档（防止后溜），下坡要将档位挂在倒档（防止前滑）。

天津电磁离合器使机械运转部件休止或减速所必需施加的阻力矩称为制动力矩。

制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。

制动器上所用摩擦材料（制动件）的机能直接影响制动过程，而影响其机能的主要因素为工作温度和温升速度。

摩擦材料应具备高而不乱的摩擦系数和良好的耐磨性。

由天机传动提供。

磁粉制动器工作原理详解天机传动磁粉制动器工作原理详解：磁粉制动器主要由外定子（磁轭）、线圈、磁粉、内定子、转子和转子轴等部分组成。

是根据电磁原理和利用磁粉传递转矩的,其具有激磁电流和传递转矩基本成线性关系的特点。

具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。

是一种多用途、性能优越的自动控制元件。

现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。

磁粉制动器还经常被用于传动机械的测功加载和制动等。

当激磁线圈内没有电流时，外定于、转子、磁粉和内定子之间不会产生电磁力，内走子和转子之间的磁粉呈松散状态，转子轴上则没有制动力矩传递。

当线圈中通入电流后，线圈周围即刻产生磁场，磁粉受磁场的作用而被磁化，于是在转子和内定子之间连接成磁链，使内定子与转子之间产生连接力。

由于内定子固定不动，所以旋转的转子就被制动。

调节激磁电流的大小，即可得到所要求的制动力矩，而制动力矩基本上与激磁电流成正比。

磁粉制动器的基本特性:a、激磁电流--力矩特性激磁电流与转矩基本成线性关系，通过调节激磁电流就控制了力矩的大小。

b、转速--力矩特性力矩与转速无关，保持定值。

（激磁电流不变时，在允许的滑差转速范围内转矩不受转速高低变化的影响）静力矩和动力矩没有差别。

c、磁粉制动器的允许滑差功率，在散热条件一定时、是定值。

其实际选用选型时，实用滑差功率需在允许的滑差功率以内。

使用转速高时，需降低力矩使用。

例：TJ-POD-10型磁粉制动器：额定力矩：M=100N.m滑差功率：P=3KW则转速：n=1500rpm连续运行刚允许力矩应为：M=9550P/n=9550×3/1500=19.1N.m（式中9550为单位换算常数）即如果转速提高为1500rpm时，力矩只能使用到19N.m以下连续运行使用。

否则温度连续升高。

磁粉制动器、磁粉离合器的选型一般以所需传递最大转矩为依据来选定，并注意保证实际使用的滑差功率，应小于技术参数的允许滑差功率，余量大点更能延长使用寿命。

天机传动天机传动
磁粉离合器结构与原理—天机传动
磁粉离合器线圈旋转式和线圈静止式，线圈旋转式旋转线圈的供电是经过安装在轴上的滑环进行的，由于接电方式的不可靠和线圈在高速旋转过程中有可能发生的不平衡引起震动，这种类型的产品已经很少应用，目前市场上的绝大部分产品都采用线圈静止型的。

当磁粉离合器励磁电流足够大时，从动转子与主动转子的接合力足够大而连成一体，处于"同步"工作状态；"当磁粉离合器励磁电流逐渐减小到一定值时，磁粉离合器虽仍能传递扭矩，但接合力减小而出现滑转，从动件转速低于主动件转速，磁粉离合器处于"滑差"工作状态；当磁粉离合器励磁电流小于某一数值时，磁粉离合器所能传递的转矩小于负载力矩，从动件转速为零，磁粉离合器处于全滑差工作状态。

但是无论是在同步工作状态或滑差工作状态，由于磁粉链的接合是非刚性连接，当负载的扭矩超过磁粉离合器的传递力矩时，磁粉链
天机传动天机传动
的抗剪力不足以抵抗外力的作用，主从动转子之间出现打滑或处于滑转工作状态，这一性能是磁粉离合器的最重要的卖点之一，张力控制，限载启动，过载保护，负载控制等都是这一性能的运用。

对于磁粉制
天机传动天机传动
动器来说，制动转子固定，制动转矩全部转化为负载转矩，即制动器始终在滑差状态下工作。

由天机传动提供。

磁粉控制器―天机传动
天机传动天机传动
磁粉控制器―天机传动
磁粉控制器制动器均使用额定电压为DC24V，常规转矩是1Nm~400Nm之间，它是利用磁粉的特性来传递转矩，前提就是要接通电流。

经过多项权威的技术测试、实验证明，激磁电流与传递转矩之间的关系基本成线性关系的。

因此，调节磁粉控制器的转矩就显得十分简单方便，只要改变激磁电流的大小，那么便可可轻易的调节磁粉控制器制动器的转矩的大小。

另外，调节磁粉控制器制动器转矩的大小通常需要用张力控制器（手动型或者全自动型），通过张力控制器输出可控的DC0~24V，用于驱动磁粉控制器制动器，实现收/放卷恒张力控制。

在选择磁粉控制器的型号时，应当确保公式所求得的滑差功率在允许的连续滑差功率范围以内。

如果自然冷却会导致允许连续滑差功率不
天机传动天机传动
足时，应当迅速采用强制冷却方式，这是必须的。

连续滑差使用时，空心轴磁粉制动器、离合器的大小大多取决于滑差功率的大小，使用的转矩相比空心轴磁粉控制器的额定转矩值可能是要小得很多。

此时，应当使用适当的减速装置，将使用转矩保持在易于控制的范围内。

由天机传动提供
感谢您的阅读，祝您生活愉快。

磁粉制动器选型-天机传动
磁粉制动器是利用电磁效应下的磁粉来传递转矩的，是一种多用途性能优越的自动控制元件，广泛应用于各种行业中机械的加载、制动以及卷绕系统中收卷和放卷的张力控制。

具有激磁电流和传递转矩基成线性关系、响应速度快、结构简单、无冲击、无振动、无噪音、无污染等优点。

磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。

计算公式如下：
实际滑差功率P=2×3.14×M×n/60=F*V(单位：W)
公式中：M ----- 实际工作转矩(N/m) F ----- 张力(N)
n ----- 滑差转速(r/min) V ----- 线速度(m/s)
磁粉制动器在运输过程中，常运用磁粉集结在某处，有时甚至会呈现“卡死”表象。

此刻只需将制动器的全体翻动180度，用木榔头击打几下，使磁粉松懈开来。

或用杠杆将轴左右转变，只需转变后即可。

联轴节的衔接合作上主张选用空隙合作。

禁止轴向击打。

在运用前应进行跑合工作，首要经过20%左右的额定电流工作几秒后断电再
通电，重复几回。

500N.m以上的制动器。

有些磁粉另装。

可在跑合中，将磁粉从上端磁粉加注口，在不通激磁电流的状况下边转变边逐步写入。

由天机传动提供。
