工程定位测量记录(图 表格模板例

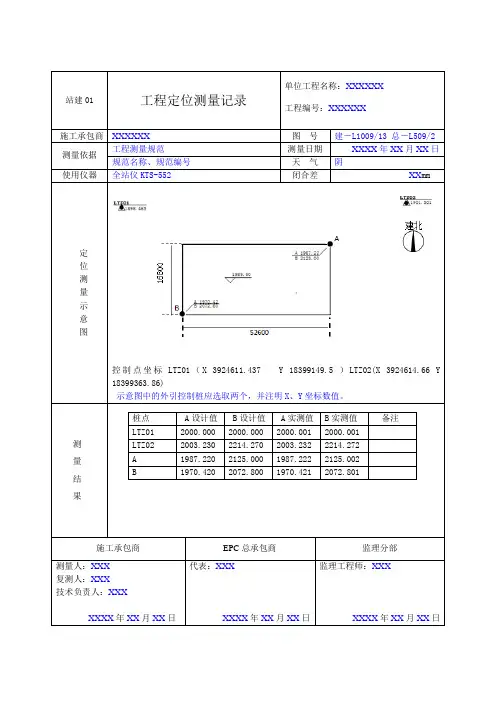

站建01 工程定位测量记录单位工程名称：XXXXXX 工程编号：XXXXXX施工承包商XXXXXX图号建－L1009/13 总－L509/2测量依据工程测量规范测量日期XXXX年XX月XX日规范名称、规范编号天气阴使用仪器全站仪KTS-552 闭合差XX mm定位测量示意图控制点坐标LTZ01（X 3924611.437 Y 18399149.5 ）LTZ02(X 3924614.66 Y18399363.86)示意图中的外引控制桩应选取两个，并注明X、Y坐标数值。

测量结果桩点 A设计值 B设计值 A实测值B实测值备注LTZ01 2000.000 2000.000 2000.001 2000.001LTZ02 2003.230 2214.270 2003.232 2214.272A 1987.220 2125.000 1987.222 2125.002B 1970.420 2072.800 1970.421 2072.801施工承包商EPC总承包商监理分部测量人：XXX复测人：XXX技术负责人：XXXXXXX年XX月XX日代表：XXXXXXX年XX月XX日监理工程师：XXXXXXX年XX月XX日相关说明：1、关于该记录数量，对于站场工程，应按总图（主要是围墙、道路、电缆沟、高杆灯、工业电视等）、各建筑单体（综合值班室、综合设备间、变电所等）、各工艺设备区块（清管阀组区、ESD区等）填报。

至于单体建筑内的建筑记录和设备基础、工艺设备区中的设备基础可以以该记录成果为依据放线，所以不用重复填报。

对于阀室，可以分总图、阀组间/设备间以及放空区（气管线）等记录。

2、关于闭合差数据，应是计算出的数值所代表的点位与实测点位的差值（应考虑高差因素），并小于测量规范规定范围。

否则，应重新测量。

3、关于建构物测点选取，应以总图中的平面位置图中的形状、标示点位为准，并应包含异形建筑物的所有拐点坐标。

如该拐点坐标未在总图的平面位置图中体现，应结合基础平面位置图中的相关数据进行理论计算，结果填在设计坐标中。

建筑工程资料第一章工程管理资料工程概况表工程开工报告工程竣工报告工程停工报告工程复工报告施工进度计划分析项目大事记施工日志不合格项处置记录建设工程质量事故报告书第二章工程技术资料工程技术文件报审表技术交底记录图纸会审记录设计交底记录设计变更\洽商记录第三章工程测量记录工程定位测量记录地基验槽记录楼层放线记录沉降观测记录单位工程垂直度观测记录第四章工程施工记录隐蔽工程记录表预检工程记录表施工通用记录表中间检查交接记录表地基处理记录地基钎探记录桩基施工记录混凝土施工记录混凝土养护测温记录砂浆配合比申请单混凝土配合比申请单混凝土开盘鉴定预应力张拉记录预应力筋张拉记录有粘接应力结构灌浆记录建筑烟(风)道检查记录自动扶梯\自动人行道安装调试记录第五章工程试验记录施工试验记录(通用)混凝土试块强度统计\评定记录砂浆试块强度统计\评定记录防水工程试验检查记录设备单机试运转记录调试报告电气接地电阻测试记录电气器具通电安全检查记录电气照明、动力试运行记录综合布线测试记录电气绝缘电阻测试记录光纤损耗测试记录视频系统末端测试记录管道灌水试验记录管道强度严密性试验记录管道通水记录管道吹（冲0洗（）脱脂试验记录室内排水管道通球试验记录伸缩器安装记录表现场组装除尘器、空调机漏风检测记录风管漏风检测记录各房间室内风量测量记录管网风量平衡记录电梯主要功能检查记录表第六章施工验收记录分项工程质量验收记录分部（子分部）工程质量验收记录单位（子单位）工程质量控制资料核查记录单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录单位（子单位）工程观感质量检查记录施工现场质量管理检查记录工程检验质量检查记录表（通用）分部分项工程共划分为：一、地基与基础工程；二、主体结构；三、建筑装饰装修；四、建筑屋面；五、建筑给水、排水及采暖；六、建筑电气；七、智能建筑；八、通风与空调；九、电梯序号分部工程子分部工程分项工程检验批1 地基与基无支护土方土方开挖、土方回填有支护土方排桩，降水、排水、地下联续墙、水泥土桩、沉井与沉箱，钢及混凝土支撑础地基处理灰土地基、砂和砂石地基、碎砖三合土地基、土工合成材料地基，粉煤灰地基，重锤夯实地基，强夯地基，振冲地基，砂桩地基，预压地基，高压喷射注浆地基，土和灰土挤密桩地基，注浆地基，水泥粉煤灰碎石桩地基，夯实水泥土桩地基桩基锚杆静压桩及静力压桩，预应力离心管桩，钢筋混凝土预制桩，钢桩，混凝土灌注桩（成孔、钢筋笼、清孔、水下混凝土灌注）地下防水防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，金属板防水层，塑料板防水层，细部构造，喷锚支护，复合式衬砌，隧道、坑道排水；预注浆、后注浆，衬砌裂缝注浆混凝土基础模板、钢筋、混凝土，后浇带混凝土，混凝土结构缝处理砌体基础砖砌体，混凝土砌块砌体，配筋砌体，石砌体劲钢（管）混凝土劲钢（管）焊接，劲钢（管）与钢筋的连接，混凝土钢结构钢结构焊接、栓接钢结构，钢结构制作，钢结构安装，钢结构涂装2 主体结构混凝土结构模板、钢筋、混凝土，预应力、现浇结构，装配式结构劲钢（管）混凝土结构劲钢（管）焊接，螺栓连接，与钢筋的连接，劲钢（管）制作、安装，混凝土砌体砖砌体，混凝土小型空心砌块砌体，石砌体，填充墙砌体，配筋砖砌体钢结构钢结构焊接，紧固件连接，钢零部件加工，单层钢结构安装，多层及高层结构安装，钢结构涂装，钢结构组装，钢构件预拼装，钢网架结构安装，压型金属板木结构方木和原木结构，胶合木结构，轻型木结构，木构件防护网架和索膜结构网架制作，网架安装，索膜安装，网架防火，防腐涂料3 建筑装饰装修地面整体面层；基层，水泥混凝土面层，水泥砂浆面层，水磨石面层，防油渗面层，水泥钢（铁）屑面层，不发火（防爆的）面层；板块面层：基层，砖面层（陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层），大理石面层和花岗岩面层、预制板面层（预制水泥混凝土、水磨石板块面层），料石面层（条石、块石面层），塑料板面层，活动地板面层，地毯面层；木竹面层：基层、实木地板面层（条材、块材面层），实木复合地板面层（条材、块材面层），中密度（强化）复合地板面层（条材面层），竹地板面层抹灰一般抹灰，装饰抹灰，清水砌体勾缝门窗木门窗制作与安装，金属门窗安装，塑料门窗安装，特种门安装，门窗玻璃安装吊顶暗龙骨吊顶，明龙骨吊顶，活动隔墙，玻璃隔墙轻质隔墙板材隔墙，骨架隔墙，活动隔墙，玻璃隔墙饰面板（砖）饰面板安装，饰面板粘贴幕墙玻璃幕墙，金属幕墙，石材幕墙涂饰水性涂料涂饰，溶剂型涂料涂饰，美术涂饰裱糊与软包裱糊、软包细部橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护栏和扶手制作与安装，花饰制作与安装4 建筑屋面卷材防水屋面保温层，找平层，卷材防水层，细部构造涂膜防水屋面保温层，找平层，涂膜防水层，细部构造刚性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造瓦屋面平瓦屋面，油毡瓦屋面，金属板屋面，细部构造隔热屋面架空屋面，蓄水屋面，种植屋面5建筑给水、室内给水系统给水管道及配件安装，室内消火栓系统安装，给水设备安装，管道防腐，绝热室内排水系统排水管道及配件安装，雨水管道及配件安装排水及采暖室内热水供应系统管道及配件安装，辅助设备安装，防腐，绝热卫生器具安装卫生器具安装，卫生器具给水给水配件安装，卫生器具排水管道安装室内采暖系统管道及配件安装，，辅助设备及散热器安装，金属辐射板安装，低温热水地板辐射采暖系统安装，系统水压试验及调试，防腐，绝热室外给水管网给水管道安装，消防水泵接合器及室外消火栓安装，管沟及井室室外排水管网排水管道安装，排水管沟与井池室外供热管网管道及配件安装，系统水压试验及调试，防腐，绝热建筑中水系统及游泳池系统建筑中水系统管道及辅助设备安装，游泳池水系统安装供热锅炉及辅助设备安装锅炉安装，辅助设备及管道安装，安全附件内安装，烘炉、煮炉和试运行，换热站安装，防腐，绝热6 建筑电气室外电气架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑物照明通电试运行，接地装置安装变配电室变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设供电干线裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，槽板配线，钢索配线，电缆头制作、导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行备用和不间断电源安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，柴油发动电机组安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电缆头制作、导线连接和线路电气试验，接地装置安装防雷及接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装7 智能建筑通信网络系统通信系统，卫星及有线电视系统，公共广播系统办公自动化系统计算机网络系统，信息平台及办公自动化应用软件，网络安全系统建筑设备监控系统通风与空调系统，变配电系统，照明系统，给排水系统，热源和热交换系统，冷冻和冷却系统，电梯和自动扶梯系统，中央管理工作站与操作分站，子系统通讯接口火灾报警及消防联动系统火灾和可燃气体探测系统，火灾报警控制系统，消防联动系统安全防范系统电视监控系统，入侵报警系统，巡更系统，出入口控制（门禁）系统，停车管理系统综合布线系统缆线敷设和终接，机柜、机架、配线架的安装，信息插座和光缆芯线终端的安装智能化集成系统集成系统网络，实时数据库，信息安全，功能接口电源与接地智能建筑电源，防雷及接地环境空间环境，室内空调环境，视觉照明环境，电磁环境住宅（小区）智能化系统火灾自动报警及消防联动系统，安全防范系统（含电视监控系统、入侵报警系统、巡更系统、门禁系统、楼宇对讲系统、住户对讲呼救系统、停车管路系统），物业管理系统（夺标现场计量及远程传输系统、建筑设备监控系统、公共广播系统、小区网络及信息服务系统、物业办公自动化系统），智能家庭信息平台8 通风与空调送排烟系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风机安装，系统调试防排烟系统风管与配件制作，部件制作，风管系统安装，防排烟风口、常闭正压风口与设备安装，风管与设备防腐，风机安装，系统调试除尘系统风管与配件制作，部件制作，风管系统安装，除尘器与排污设备安装，风管与设备防腐，风机安装，系统调试空调风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，系统调试净化空调系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，高校过滤器安装，系统调试制冷设备系统制冷机组安装，制冷剂管道及配件安装，制冷附属设备安装，管道及设备的防腐与绝热，系统调试空调水系统管道冷热（媒）水系统安装，冷却水系统安装，冷凝水系统安装，阀门及部件安装，冷却塔安装，水泵及附属设备安装，管道与设备的防腐与绝热，系统调试9电梯电力驱动的曳引式或强制式电梯安装设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿箱，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气安装，整机安装验收液压式电梯安装设备进场验收，土建交接检验，液压系统，导轨，门系统，轿箱，对重（平衡重），安全部件，悬挂装置，随行电缆，电气安装，整机安装验收自动扶梯、自动人行道安装设备进场验收，土建交接检验，整机安装验收室外工程划分C.0.1表C.0.1室外工程划分单位工程子单位工程分部（子分部）工程室外建筑环境附属建筑车棚，围墙，大门，挡土墙，垃圾收集站室外环境建筑小品，道路，亭台，连廊，花坛，场坪绿化室外安装给排水与采暖室外给水系统，室外排水系统，室外供热系统电气室外供电系统，室外照明系统工程概况表表A1编号：一般情工程名称建设单位建设用途设计单位况建设地点监理单位总建筑面积施工单位开工日期竣工日期结构类型基础类型层数建筑檐高地上面积地下室面积人防等级抗震等级载客（货）电梯扶梯、自动人行道构造特征地基与基础柱、内外墙梁板楼盖外墙装饰楼地面装饰屋面防水内墙装饰防火装备建设给排水、采暖、电气安装及智能建筑系统简要描述其他附：建筑总平面图、建筑立面图、建筑剖面图本表由施工单位填写，城建档案馆和施工单位各保存一份工程开工报告A2编号：工程名称施工单位工程地点建设单位致监理单位：根据合同的约定，建设单位已取得主管单位审批建设许可证，我方已完成了开工前的各项准备工作，计划年月日开工，请审批。

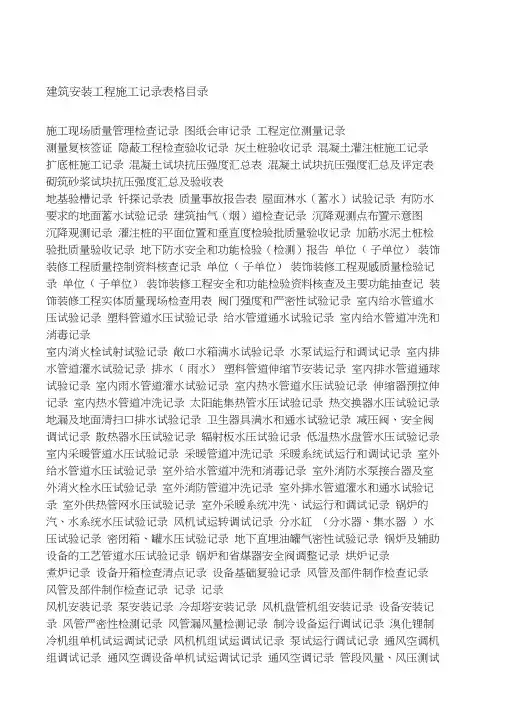

建筑安装工程施工记录表格目录施工现场质量管理检查记录图纸会审记录工程定位测量记录测量复核签证隐蔽工程检查验收记录灰土桩验收记录混凝土灌注桩施工记录扩底桩施工记录混凝土试块抗压强度汇总表混凝土试块抗压强度汇总及评定表砌筑砂浆试块抗压强度汇总及验收表地基验槽记录钎探记录表质量事故报告表屋面淋水（蓄水）试验记录有防水要求的地面蓄水试验记录建筑抽气（烟）道检查记录沉降观测点布置示意图沉降观测记录灌注桩的平面位置和垂直度检验批质量验收记录加筋水泥土桩检验批质量验收记录地下防水安全和功能检验（检测）报告单位（子单位）装饰装修工程质量控制资料核查记录单位（子单位）装饰装修工程观感质量检验记录单位（子单位）装饰装修工程安全和功能检验资料核查及主要功能抽查记装饰装修工程实体质量现场检查用表阀门强度和严密性试验记录室内给水管道水压试验记录塑料管道水压试验记录给水管道通水试验记录室内给水管道冲洗和消毒记录室内消火栓试射试验记录敞口水箱满水试验记录水泵试运行和调试记录室内排水管道灌水试验记录排水（雨水）塑料管道伸缩节安装记录室内排水管道通球试验记录室内雨水管道灌水试验记录室内热水管道水压试验记录伸缩器预拉伸记录室内热水管道冲洗记录太阳能集热管水压试验记录热交换器水压试验记录地漏及地面清扫口排水试验记录卫生器具满水和通水试验记录减压阀、安全阀调试记录散热器水压试验记录辐射板水压试验记录低温热水盘管水压试验记录室内采暖管道水压试验记录采暖管道冲洗记录采暖系统试运行和调试记录室外给水管道水压试验记录室外给水管道冲洗和消毒记录室外消防水泵接合器及室外消火栓水压试验记录室外消防管道冲洗记录室外排水管道灌水和通水试验记录室外供热管网水压试验记录室外采暖系统冲洗、试运行和调试记录锅炉的汽、水系统水压试验记录风机试运转调试记录分水缸（分水器、集水器）水压试验记录密闭箱、罐水压试验记录地下直埋油罐气密性试验记录锅炉及辅助设备的工艺管道水压试验记录锅炉和省煤器安全阀调整记录烘炉记录煮炉记录设备开箱检查清点记录设备基础复验记录风管及部件制作检查记录风管及部件制作检查记录记录记录风机安装记录泵安装记录冷却塔安装记录风机盘管机组安装记录设备安装记录风管严密性检测记录风管漏风量检测记录制冷设备运行调试记录溴化锂制冷机组单机试运调试记录风机机组试运调试记录泵试运行调试记录通风空调机组调试记录通风空调设备单机试运调试记录通风空调记录管段风量、风压测试记录空调水管道压力（充水）试验记录空调水管道吹洗记录通风空调系统试运行记录风量、温度测试记录洁净室洁净度测试记录制冷机组试运调试记录阀门试验记录建筑电气工程主要材料、配件、器具及设备进场检查验收表建筑电气工程洽商记录避雷及接地装置接地隐蔽工程验收记录避雷及接地引线（侧击雷）隐蔽工程验收记录电线、电缆导管隐蔽工程验收记录电线、电缆穿管和线槽敷设隐蔽工程验收记录绝缘电阻测试记录避雷及接地装置接地电阻测试记录漏电保护器模拟漏电测试记录配电箱、插座、开关接线（接地）通电检查记录大型花灯重量过载试验记录照明全负荷通电试运行记录交流电动机试验记录交流电动机检查及试运转记录电缆试验记录室内环境污染控制质量验收记录施工现场质量管理检查记录GB50300- 2001开工日期：检查结论：通过上述项目的检查，项目部施工现场质量管理制度明确到位，质量责任制措施得力，主要专业工种操作上岗证书齐全，施工组织设计、主要施工方案逐级审查，现场工程质量查验制度制定齐全，现场材料、设备存放按施工组织设计平面图布置，有材料、设备管理制度。

单位工程定位测量记录按以下要求填写：1、坐标依据:填写由设计给定的建筑物与周边相邻建（构)筑物的位置尺寸关系，或新旧建筑物的角点坐标数值。

高程填写依据由设计给定的高程控制水准点表示。

2、使用仪器:应填写仪器名称和计量检测编号及有效日期。

3、定位示意图：图的右上方标注出方向指示标志，一般情况下按上北下南标注。

同时标注高程测量据点BM点或某指定点距待测建筑物的纵横向距离.如采用与相邻建（构）筑物作工程定位时，应标注出待测建筑物与原有建筑物的纵横向距离尺寸,一般均以边线—边线作为定位尺寸。

待测建筑物轮廓线以粗实线表示，其他均以细实线表示。

待测建筑物轮廓线内应标注±0.00＝(绝对标高）。

待测建筑物应标注两个方向的轴线及尺寸线.4、“水准点编号与标高"栏“相对”与“绝对”分别填写水准点相对于待测建筑物±0.00的相对高和水准点绝对标高。

“设计标高”栏中“相对"填写±0。

00，“绝对"填写待测建筑物绝对标高。

“纵横向尺寸表示方法”栏填写“外边线～外边线（或轴线～外边线、轴线～轴线)。

奖励施工测量记录填写要求-工程定位测量记录Izzie 发布于2012—09—25 浏览191人次A、工程定位测量主要有建筑物位置线、现场标准水准点、坐标点（包括场地控制网或建筑物控制网、标准轴线桩等）.测绘部门根据建设工程规划许可证（含附件、附图）批准的建筑工程位置及标高依据，测定出建筑物红线桩。

有关测量的规定：1）、建筑物位置线：施工测量单位（指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网（或建筑物控制网），测定建筑物的位置,主控轴线及尺寸，作出平面控制网,绘制成图。

2）、标准水准点:标准水准点由规划部门提供,用来作为引入拟建建筑标高的水准点，一般为2~3点，在使用前必须进行校核，测定建筑物±0。

000绝对高程。

定位测量检查内容含：a、校核标准轴线桩点、平面控制网；b、校核引进现场施工用水准点;c、检查计算资料及成果，填写工程定位测量记录报监理单位审核.B、填写要求：1）、工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。

建筑工程资料表格填写范例续附表1C1--施工治理资料续附表1C2--施工技术资料续附表1C3--施工测量记录续附表1续附表1续附表1C5--施工记录续附表1C6--施工试验记录续附表1C7--施工质量验收记录续附表1C8—分户验收用表续附表1建筑工程分部（子分部）工程划分与代号索引表附表2附表3工程资料名称北京X X X工程案卷题名：施工记录隐藏工程检查记录编制单位：中国建筑二局第三建筑公司保管期限：密级：储存档号：共册第册注：过程资料使用此封面，竣工资料使用城建档案馆封面施工资料总名目附表4钢筋原材复试及材质单名目附表9(标养)混凝土抗压强度报告名目(结构实体)混凝土抗压强度报告名目附表12 混凝土同条件试块试验报告名目附表13混凝土浇灌申请名目附表16单位（子单位）工程质量竣工验收记录附表37附表38附表39附表40附表41附表42预拌混凝土浇筑记录工程名称：XXX浇筑日期：X年X月X日浇筑部位：X层筒体楼板混凝土强度等级：C35配合比编号：06-771 要求坍落度：（mm）180-200要求初凝时刻（h）：4-6小时搅拌单位：XXX附表43附表44附表45附表46附表47隐检内容：1、框架柱爱护层为30mm；2、KZ6主筋为22箍筋为10＠100/150,;KZ8主筋为20,箍筋为10＠100/150;KZ10主筋为20，箍筋为12＠100;KZ15主筋为20，箍筋为10＠100/150，KZ18主筋为28，箍筋为10＠100，楼板以上1250mm及梁高范畴和梁以下650mm，为柱子箍筋加密区，间距100mm，角柱全高加密。

3、钢筋无锈蚀，污染处差不多清理洁净。

4、柱子钢筋采纳直螺纹连接，接头50%错开，错开长度1000mm。

见钢筋连接隐藏记录×××号。

5、钢筋原材试验报告编号：10:2005-02184、12：2005-03527、20：2005-01522；22：2005-01525、28：2005-015156、框架柱采纳塑料垫块，间距1000mm，梅花型布置。

4.1.6.1 工程定位测量检查记录Ⅰ基本要求和内容（1）工程定位测量前，应先由城建规划部门根据建筑红线以及城市规划要求，确定方位，提供建设各方以测量标志。

（2）施工单位应根据城建规划部门提供的水准点、坐标点以及施工红线图等，作出包括建筑位置线、现场标准水准点、坐标点（包括标准轴线桩、示意图）等，填写工程定位测量检查记录，见质控（建）表4.1.6.1，报监理单位（建设）单位确认。

（3）界桩点、红线点定位及高程测量，可按下列细部点测量技术进行：1）细部坐标，宜采用极坐标法施测。

水平角可采用经纬仪观测半测回，距离采用钢尺量距时，不宜超过一尺段，细部标高，可采用水准仪或经纬仪望远镜置平施测；2）采用速测仪或测距仪测细部点时，应进行测桩检查，仪器对中偏差不应大于5mm，归零差不宜大于1′；当采用经纬仪半测回测角时，测距的长度不应超过100m；同时施测细部标高时，垂直角范围应在±10°以内，并应观测1测回，测量仪器高和觇标高的取值精确至1mm；3）坐标及标高成果取值，均应精确至10mm，坐标展点误差不应大于图上0.3mm。

Ⅱ核查办法（1）核查有否城建规划部门提供的水准点及红线图。

（2）核查是否有工程定位测量记录。

Ⅲ核定原则凡出现下列情况之一，本项目核定为“不符合要求”。

（2）检查记录与施工规划红线图或与现场不符。

4.1.6.2 地基钎探记录Ⅰ基本要求和内容（1）对地质复杂的或重要的工程，对地基变形有特殊要求以及地基开挖后对地基土有疑义时，应根据设计要求或验槽磋商的意见进行钎探试验，并做好测试记录，钎探记录应填写清楚、真实，并有钎探记录人、施工员、项目技术负责人签字，钎探记录应附有打钎平面图以及钎探结果的分析。

（2）钎探打钎按平面图标定的钎探点顺序进行，记录每打入300mm （一步）深度的锤击数，填入地基钎探记录见质控（建）表4.1.6.2，钎探锤重、落距、钎径应符合规范规定。

（3）钎探完毕，要认真分析钎探记录，查明槽底以下土质的变化，分析孔深范围内基土坚硬程度是否均匀，如有异常需处理，应在打钎平面布点图上标明部位、区段、标高及处理方法。

建筑物垂直度、标高观测测量记录共 页第 页分)。

②层高指结构层上下楼板的板顶至板底的距离,总高指室外地坪面至结构施工层楼板板顶的高度。

③层高、总高的高度及最大垂直偏差、垂直度等观测测量,应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量，应及时在主体完工时进行。

湘质监统编施2002—22④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。

建筑物垂直度、标高观测测量记录共 页第 页湘质监统编施2002—22分）。

②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度.③层高、总高的高度及最大垂直偏差、垂直度等观测测量,应及时在每层结构层完工时进行;全高顶面标高、垂直度观测测量，应及时在主体完工时进行。

④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。

建筑物垂直度、标高观测测量记录湘质监统编施2002—22分）。

②层高指结构层上下楼板的板顶至板底的距离,总高指室外地坪面至结构施工层楼板板顶的高度。

③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行;全高顶面标高、垂直度观测测量，应及时在主体完工时进行。

④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。

建筑物垂直度、标高观测测量记录湘质监统编施2002—22分）。

②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度.③层高、总高的高度及最大垂直偏差、垂直度等观测测量，应及时在每层结构层完工时进行；全高顶面标高、垂直度观测测量,应及时在主体完工时进行。

④施工单位应根据建筑测量定位放线的规定要求另附详细平面布置图及其观测测量手薄。

建筑物垂直度、标高观测测量记录共 页第 页湘质监统编施2002—22分)。

②层高指结构层上下楼板的板顶至板底的距离，总高指室外地坪面至结构施工层楼板板顶的高度。

土建专业表格填写范例C1--施工治理资料续附表1C2--施工技术资料续附表C3--施工测量记录续附表C4--施工物资资料C4--施工物资资料C5--施工记录C6--施工试验记录C7--施工质量验收记录C8—分户验收用表建筑工程分部（子分部）工程划分与代号索引表附表2续附表2续附表2续附表2续附表2续附表2附表3工程资料名称案卷题名：施工记录技术主管：X X X编制日期：自XXX 年XX 月XX日起至XXX 年XX月XX日止储存档号：共册第册注：过程资料使用此封面，竣工资料使用城建档案馆封面施工资料总名目附表4附表5注：过程资料使用此卷内名目，竣工资料使用城建档案馆卷内名目附表6附表7钢筋原材复试及材质单名目工程名称：附表9(标养)混凝土抗压强度报告名目工程名称：北京X X X工程(结构实体)混凝土抗压强度报告名目工程名称：附表12混凝土同条件试块试验报告名目工程名称：北京X X X工程附表13混凝土浇灌申请名目工程名称：北京X X X工程附表14附表15附表16单位（子单位）工程质量竣工验收记录附表37附表38附表39附表40附表41附表42预拌混凝土浇筑记录工程名称：XXX 浇筑日期：X年X月X日浇筑部位：X层筒体楼板混凝土强度等级：C35 配合比编号：06-771 要求坍落度：（mm）180-200要求初凝时刻（h）：4-6小时搅拌单位：XXX第页附表43附表44附表45。

建筑工程资料第一章工程管理资料工程概况表工程开工报告工程竣工报告工程停工报告工程复工报告施工进度计划分析项目大事记施工日志不合格项处置记录建设工程质量事故报告书第二章工程技术资料工程技术文件报审表技术交底记录图纸会审记录设计交底记录设计变更\洽商记录第三章工程测量记录工程定位测量记录地基验槽记录楼层放线记录沉降观测记录单位工程垂直度观测记录第四章工程施工记录隐蔽工程记录表预检工程记录表施工通用记录表中间检查交接记录表地基处理记录地基钎探记录桩基施工记录混凝土施工记录混凝土养护测温记录砂浆配合比申请单混凝土配合比申请单混凝土开盘鉴定预应力张拉记录预应力筋张拉记录有粘接应力结构灌浆记录建筑烟(风)道检查记录自动扶梯\自动人行道安装调试记录第五章工程试验记录施工试验记录(通用)混凝土试块强度统计\评定记录砂浆试块强度统计\评定记录防水工程试验检查记录设备单机试运转记录调试报告电气接地电阻测试记录电气器具通电安全检查记录电气照明、动力试运行记录综合布线测试记录电气绝缘电阻测试记录光纤损耗测试记录视频系统末端测试记录管道灌水试验记录管道强度严密性试验记录管道通水记录管道吹（冲0洗（）脱脂试验记录室内排水管道通球试验记录伸缩器安装记录表现场组装除尘器、空调机漏风检测记录风管漏风检测记录各房间室内风量测量记录管网风量平衡记录电梯主要功能检查记录表第六章施工验收记录分项工程质量验收记录分部（子分部）工程质量验收记录单位（子单位）工程质量控制资料核查记录单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录单位（子单位）工程观感质量检查记录施工现场质量管理检查记录工程检验质量检查记录表（通用）分部分项工程共划分为：一、地基与基础工程；二、主体结构；三、建筑装饰装修；四、建筑屋面；五、建筑给水、排水及采暖；六、建筑电气；七、智能建筑；八、通风与空调；C.0.1工程概况表附：建筑总平面图、建筑立面图、建筑剖面图本表由施工单位填写，城建档案馆和施工单位各保存一份工程开工报告本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份工程竣工报告本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份工程停工报告本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份工程复工报告本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份施工进度计划分析本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份项目大事记本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份不合格项处置记录本表由下达方填写，整改方填报整改结果，双方各保存一份。

单位（子单位)工程质量竣工验收记录
单位（子单位)工程安全、功能和景观检验资料
核查及主要工程抽查记录
注:抽查项目有验收组协商确定
苗木规格抽查记录
绿化成活率抽查记录
园路广场工程单位（子单位）工程质量检查记录
假山叠石工程单位（子单位）工程感官质量检查记录
给排水及喷管工程单位（子单位)工程观感质量检查记录
园林建筑工程单位(子单位）工程观感质量检查记录
喷泉、喷灌调试记录
原料、构配件、设备进场验收记录
注：1、设备指工程自身使用的设备。

2、主要材料、半成品、成品、构配件、器具和设备进场验收填写表。

3、重要建筑材料应进行复检。

4、批量：每次提交验收的实际数量。

植物材料进场记录(通用)
草坪类植物进场记录
种籽类植物材料进场记录
隐蔽工程施工质量验收记录
园林绿化施工记录(通用）
园林绿化工程植物种植定位记录
园林绿化工程整地施工记录
喷泉水池人工湖工程单位（子单位）工程观感质量检查记录
绿化工程单位（子单位）工程观感质量检查记录
单位（子单位）工程质量控制资料核查记录。

工程表格(较全)工程开工报告工程竣工报告工程停工报告工程复工报告施工进度打算分析编号项目大事记施工日志不合格项处置记录建设工程质量事故调〔勘〕查记录建设工程质量事故报告书工程技术文件报审表技术交底记录图纸会审记录技术交底记录设计变更、洽商记录工程定位测量记录地基验槽记录楼层放线记录沉降观测记录钢筋加工检验批质量验收记录表GB50204-2004(Ⅰ)010602 □□钢筋安装工程检验批质量验收记录表GB50204-2004(Ⅱ)010602 □□施工通用记录表中间检查交接记录表模板安装工程检验批质量验收记录表GB50204-2002(Ⅰ)010601 □□地基处理记录桩基施工记录混凝土施工记录混凝土原材料及配合比设计检验批质量验收记录表GB50204-2002(Ⅰ)010603 □□混凝土施工检验批质量验收记录表GB50204-2002(Ⅱ)010603 □□土方开挖工程检验批质量验收记录表GB50202-2002土方回填工程检验批质量验收记录表GB50202-2002项目工程水准点测量报表(Ⅰ)编号：项目工程水准点测量报表(Ⅱ)编号：项目工程水准点测量报表(Ⅱ)编号：项目工程水准点测量成果报表(Ⅲ)现浇结构外观及尺寸偏差检验批质量验收记录表GB50204-2002(Ⅱ)010603 □□预制构件检验批质量验收记录表GB50204-2002(Ⅰ)单位工程垂直度观测记录表建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表060107□□混凝土设备基础外观及尺寸偏差检验批验收记录表GB50204-2002〔Ⅱ〕010603 □□构件吊装记录模板拆除工程检验批质量验收记录表GB50204-2002(Ⅲ)010601 □□砖砌体〔混水〕工程检验批质量验收记录表GB50203-2002施工现场质量治理检查记录开工日期：编号：。
