电气设备安装施工工艺

电气工程施工工艺电气工程施工工艺是指在电气工程施工过程中所使用的一系列工艺和方法，旨在确保电气设备安装与调试的质量和效率。

本文将介绍电气工程施工工艺的基本步骤、常用材料和设备，以及施工中需要注意的要点。

一、施工前的准备工作1. 设计评审：在施工前，需对电气工程的设计方案进行评审，确保设计符合国家标准和规范要求。

2. 材料采购：根据设计方案，采购所需的电缆、线管、电气配件等材料，并进行验收。

确保材料质量符合标准。

3. 施工组织：确定施工分包单位和施工人员，制定详细的施工计划和工艺流程，并进行相关培训。

二、电缆敷设1. 线路预埋：根据设计方案，在墙体、地面等预留的沟槽中铺设电缆，保证线路的稳定性和安全性。

2. 电缆敷设：根据设计方案，对已预留的沟槽进行电缆敷设，注意电缆的保护和固定，以免在施工过程中损坏。

3. 弯管安装：在需要转弯的地方，安装电缆弯管，使电缆能够顺利通过，并确保弯管的安装牢固。

三、电气设备安装1. 配电箱安装：根据设计方案，将配电箱固定在指定位置，并按照电气连接图连接电缆和设备。

确保连接牢固，线路接触良好。

2. 开关插座安装：根据设计方案，安装开关插座，注意插座的位置、数量和高度，确保符合使用要求，并按照电气连接图连接电缆。

3. 照明设备安装：根据设计方案，安装照明设备，如灯具、射灯等，确保安装位置合理，照明效果良好，并按照电气连接图连接电缆。

四、电气设备调试1. 电器设备检测：在安装完毕后，进行电器设备的检测，包括电气连接、绝缘性能、安全保护装置等，确保设备正常运行。

2. 电气线路测量：对安装完毕的电气线路进行测量和测试，包括电阻、电压、电流等参数的测试，确保线路连接正确，无故障。

3. 故障排除：如果在测试过程中发现线路或设备存在故障，应及时排除，并重新测试，确保线路和设备的正常运行。

五、施工后的交付工作1. 文件编制：编制电气工程竣工验收报告、电气设备档案等文件，记录施工过程和检测结果。

从以下八个方面图文解读电气安装工艺控制标准：一、盘、台、开关柜安装二、电缆桥架施工三、电缆敷设及接线施工四、架空线及设备跳线施工五、电力变压器安装六、电气母线安装七、防火封堵施工八、成品保护意识一、盘、台、开关柜安装工艺控制标准1.1按设计图纸并根据厂家资料、尺寸误差要求制作盘底座。

1.2立盘的工艺标准应符合设备厂家要求。

盘柜位置偏差校正盘柜基础与地面标高差一致1.2.1盘、台底座连接接地地网、盘、台接地采用接地箱单点接地。

盘柜接地1.2.2盘、台立好盘后，必须包好防止盘内进灰尘，运行中烧坏卡件。

主控电子柜电子设备配电柜6KV手车式开关柜汽水分析站人工取样盘二、电缆桥架施工工艺控制标准2.1根据设计院图纸、电缆敷设清册及现场情况确定电缆桥架的路径、位置、层数、规格。

电缆桥架安装工艺2.2支吊架一般直接焊在预埋件上，无预埋铁可用膨胀螺栓固定。

在钢结构上可直接焊接固定，安装好后应对焊接部位补刷油漆。

电缆支架应有明显接地且接地良好。

支吊架焊在预埋件支吊架用膨胀螺栓固定支吊架在钢结构直接焊接固定2.3电缆支托架固定螺栓穿向应统一、横平竖直，同一层的托臂在同一水平面，其高低差不超过±5mm。

电缆支架各层之间的距离三、电缆敷设及接线施工工艺控制标准3.1电缆预埋管埋设3.1.1采购国标镀锌钢管，压制弯头时采用专用液压弯管机，保证电缆预埋管弯管质量。

3.1.2在电缆沟道模板安装前完成电缆预埋管埋设施工，避免因电缆沟道凿孔埋管影响土建施工质量。

电缆预埋管埋设施工3.1.3电缆预埋管埋设除了按图施工，还应考虑设备接线的实际位置，使电缆预埋管埋设一次到位，避免因埋管位置偏差影响电缆引上线的美观。

整齐美观的电缆预埋管3.1.4电缆预埋管埋设高度应基本一致，垂直度偏差≤2mm；除了同一位置电缆预埋管要求成排布置外，同一行和列的电缆预埋管埋设也要求成排布置，整齐规范。

可以通过连通管或水平尺保证管口高度一致，采用拉线方法保证电缆预埋管行和列成排埋设。

建筑电气安装分项工程施工工艺标准一、施工准备1.施工之前需要进行周密的施工准备工作，包括制定施工计划、确定项目组织结构、分配人员和物资等。

2.施工场地需要进行清理，确保电气安装施工的顺利进行。

二、电缆敷设1.电缆敷设过程需要符合国家和行业标准的要求，保证安全可靠。

2.电缆的敷设要遵循规定的敷设深度和间距。

3.电缆的敷设要保持平直，并严禁出现明显的弯曲和扭结。

三、电气设备安装1.所有电气设备的安装都需要按照国家和行业标准进行，确保设备的正常运行。

2.电气设备的安装要求牢固可靠，确保设备在使用过程中不会出现松动和摇晃的情况。

3.电气设备的安装要注意防水、防火等特殊要求，增加设备的使用寿命。

四、电气线路连接1.电气线路的连接要符合国家和行业标准的要求，确保电流的正常传输。

2.电气线路的连接要做好绝缘和接地处理，防止漏电和其他安全事故的发生。

3.各种电气设备之间的连接要经过严格的测试和验收，确保连接的质量合格。

五、电气设备调试1.完成电气设备安装和线路连接之后，需要进行设备的调试工作，确保设备能够正常运行。

2.对电气设备的各项功能进行测试和调整，并进行记录和备案。

六、维护和保养1.完成电气安装之后，需要做好设备的维护和保养工作，确保设备的长期稳定运行。

2.定期对电气设备和线路进行巡视和检修，及时发现和处理问题。

以上是建筑电气安装分项工程施工工艺标准的一些基本内容，施工过程中需要根据具体情况和项目要求进行具体的施工方案和工艺要求。

建筑电气安装分项工程施工工艺标准的制定，对提高电气安装的质量和效率有着重要的作用。

同时，施工方需要加强对施工人员的培训和管理，确保工艺标准的贯彻执行。

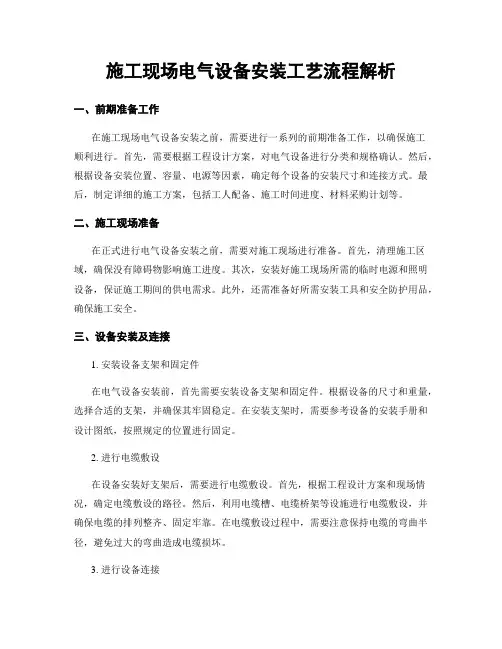

施工现场电气设备安装工艺流程解析一、前期准备工作在施工现场电气设备安装之前，需要进行一系列的前期准备工作，以确保施工顺利进行。

首先，需要根据工程设计方案，对电气设备进行分类和规格确认。

然后，根据设备安装位置、容量、电源等因素，确定每个设备的安装尺寸和连接方式。

最后，制定详细的施工方案，包括工人配备、施工时间进度、材料采购计划等。

二、施工现场准备在正式进行电气设备安装之前，需要对施工现场进行准备。

首先，清理施工区域，确保没有障碍物影响施工进度。

其次，安装好施工现场所需的临时电源和照明设备，保证施工期间的供电需求。

此外，还需准备好所需安装工具和安全防护用品，确保施工安全。

三、设备安装及连接1. 安装设备支架和固定件在电气设备安装前，首先需要安装设备支架和固定件。

根据设备的尺寸和重量，选择合适的支架，并确保其牢固稳定。

在安装支架时，需要参考设备的安装手册和设计图纸，按照规定的位置进行固定。

2. 进行电缆敷设在设备安装好支架后，需要进行电缆敷设。

首先，根据工程设计方案和现场情况，确定电缆敷设的路径。

然后，利用电缆槽、电缆桥架等设施进行电缆敷设，并确保电缆的排列整齐、固定牢靠。

在电缆敷设过程中，需要注意保持电缆的弯曲半径，避免过大的弯曲造成电缆损坏。

3. 进行设备连接设备连接是电气设备安装的重要一步。

首先，根据设备的功能和工艺要求，确定设备之间的连接方式，包括电缆的接线方式、接线盒的安装位置等。

然后，按照设备连接图纸，进行电缆的接头处理和接线操作。

在接线过程中，需要严格按照标准和规范操作，确保连接的可靠性和安全性。

四、调试和测试在电气设备安装完成后，需要进行调试和测试工作，以确保设备的正常运行。

首先，进行线路的接地测试和绝缘测试，确保设备的电气安全。

其次，逐个检查设备的功能性能，确保设备符合设计要求，并进行调整和校准。

最后，进行整体系统的测试，确保各个设备之间的协调运行。

五、清理和整理在电气设备安装工作完成后，还需进行清理和整理工作。

电气设备安装施工工艺电气设备安装7.1 主要工序和特殊工序的施工方法7.1.1 开关柜安装1）施工流程在进行开关柜安装前，需要进行以下检查和准备工作：到货开箱检查、验收基础预埋，施工准备。

2）基础型钢安装：首先，需要调直型钢，将有弯的型钢调直。

然后，按照图纸要求预制加工基础型钢架，并刷好防锈漆。

根据施工图纸上的标注位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

在找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

手车柜按产品技术要求执行。

基础型钢安装允许偏差见表。

开关柜安装包括母线配置安装、二次接线安装、开关柜试验调整和交接试验等步骤。

3）柜（盘）稳装：柜（盘）安装时，应按照施工图纸的布置，按顺序将柜放在基础型钢上。

对于单独柜（盘），只需找柜面和侧面的垂直度；对于成列柜（盘），各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正。

在找正时，采用0.5mm铁片进行调整，每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般情况下，低压柜钻φ12.2孔，高压柜钻φ16.2孔，分别用M12、M16镀锌螺丝固定。

允许偏差见表2-31.柜（盘）就位后，需要进行找正、找平，并将柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

4）柜（盘）二次小线连结：在进行柜（盘）二次小线连结前，需要逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

然后，按照原理图敷设相与柜之间的控制电缆连接线。

电缆敷设要求见“电缆敷设”。

将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上，每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。

多股线应涮锡，不准有断股。

在进行高压试验前，需要得到当地供电部门许可的试验单位。

试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。

电气设备安装主要工序和特殊工序的施工方法7.1.1开关柜安装(1)施工流程(2)基础型钢安装：调直型钢。

将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。

按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。

找平过程中，需用垫片的地方最多不能超过三片。

然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm.手车柜按产品技术要求执行。

基础型钢安装允许偏差见表。

基础型钢安装的允许偏差注：环形布置按设计要求。

基础型钢与地线连接：基础型钢安装完毕后，将室外地线扁钢分别引入室内（与变压器安装地线配合）与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍。

然后将基础型钢刷两遍灰漆。

（3）柜（盘）稳装：柜（盘）安装。

应按施工图纸的布置，按顺序将柜放在基础型钢上。

单独柜（盘）只找柜面和侧面的垂直度。

成列柜（盘）各台就位后，先找正两端的柜，在从柜下至上三分之二高的位置绷上小线，逐台找正，拒不标准以柜面为准。

找正时采用铁片进行调整，每处垫片最多不能超过三片。

然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。

一般无要求时，低压柜钻©孔，高压柜钻©孔，分别用M12、M16镀锌螺丝固定。

允许偏差见表2-31。

柜（盘）就位，找正、找平后，除柜体与基础型钢固定。

柜体与柜体、柜体与测挡板均用镀锌螺丝连接。

柜（盘）接地：每台柜（盘）单独与基础型钢连接。

每台柜从后面左下部的基础型钢侧面上焊上鼻子，用6mm2铜线与柜上的接地端子连接牢固。

柜（盘）顶上母线配制见“母带安装”要求。

盘、柜安装的允许偏差（4）柜（盘）二次小线连结:按原理图逐台检查柜（盘）上的全部电器元件是否相符，其额定电压和控制、操作电源电压必须一致。

按图敷设相与柜之间的控制电缆连接线。

敷设电缆要求见“电缆敷设”。

控制线校线后，将每根芯线煨成圆圈，用镀锌螺丝、眼圈、弹簧垫连接在每个端子板上。

一、电气安装工程施工工艺（一）照明配电箱的安装⑴材料要求：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落。

二层底板厚度不小于1.5mm。

箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。

⑵配电箱安装要求：①配电箱安装前应对照图纸的系统，原理图检查，核对配电箱内部电气元件、规格、名称是否齐全完好，暗装配电箱应先配合土建预埋木盒箱壳。

暗装时底口距地1.4米，明装箱底口距地1.2米。

在同一建筑物内，同类箱盘的高度应一致。

②暗装配电箱安装时必须预先掌握墙面粉刷层厚度，一般要求配电箱外壳出墙5mm左右，四边要一致，使盘面板紧贴墙面，并用水平尺测量水平与垂直度，合乎要求后方可固定。

明装箱在强电井可用金属膨胀螺栓固定。

③电线管进配电箱开孔要排列整齐，用开孔钻开孔，箱内排线应整齐绑扎成束，扎带距离相等，保持工艺美观。

在活动的部位应该两端固定，盘面引出线及引进导结应留有适当余度，以便于维修。

④配电箱内接线前应对每个回路绝缘进行测试，并记录数值。

进线电源线在开关上端需缠绕2・3圈相色粘接带，A相为黄色，B相为绿色，C相为红色，零为黑色，PE线为黄绿线。

出线回路应按图纸的标准套上相应的异型三角塑料套管，标准回路编号。

⑤配电箱本体要安装好保护接地线，要有专用接地端子排。

⑥导线剥削处不应伤线芯或线芯过长，导线压应牢固可靠，多股导线不应盘圈压接，应用压线端子（在压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应先刷锡后再压接，不得减少导线股数。

所有接线要拧紧每个固定螺栓，防止线头松动。

⑦固定面板的螺丝，应采用镀锌圆帽螺线，其间均匀地对称于四角。

⑧配电箱在强电井内安装时，因强电井为后浇。

安装固定后在强电井后浇时，应进行保护，采用硬纸板、塑料纸等绑扎牢固，以防混凝土溅入损坏箱面。

⑨配电箱安装完毕后送电调试，最后在箱内分配开关下方用标签纸标上每个回路所控制的具体负载名称位置，以便用户使用检修方便。

（二）电气照明器具的安装⑴材料要求:灯具的型号、规格必须符合设计要求和设计要求和国家的标准规定、灯内配线严禁外露，灯具配件齐全，无机械损伤，变形、油漆脱落、灯罩破裂、灯箱歪翘现象。

电气系统安装工程施工工艺一、配电箱安装1、工艺流程测量定位一设备开箱检查f二次运输一固定铁件制安一设备安装、屏柜连接一设备调试、二次模拟试验一验收。

2、施工要点(1)安装前首先进行开箱检查，核对箱盘的型号、规格是否符合设计要求，并作好开箱检查记录。

开箱检查应与监理、供货商代表及业主代表共同进行。

(2)安装嵌墙式配电箱时，在安装环境不具备条件时，宜先安装箱壳，在土建预留位置找好标高，将箱体用水泥沙浆固定好。

待条件成熟后再安装箱内元件和盘面。

盘面要求紧贴墙面，平正、不歪斜。

(3)落地式安装的配电箱、控制柜，在冷冻机房、废水泵房等部位应高出地面200mm,以防地面水浸蚀；其他部位高出地面40mm o槽钢基础应做成框状，用电焊焊接在预埋件上或用膨胀螺栓固定在地面上，并可靠接地。

柜体应垂直，垂直误差不超过2mm。

(4)明装挂墙式安装，底边距地高度为L5πι,箱体垂直，误差不超过2mmo(5)配电箱(盘)内的接线完成后，应保证其内部接线无接头，排列整洁、美观，线号清晰、多股软线压接应搪锡，感观良好，配电箱门及外壳均应有明显可靠的PE线连接点。

PE线不允许利用箱体和外壳串接，最小截面应符合规范要求。

(6)墙上明装的动力、照明配电箱(盘)的预埋件(金属埋件、螺栓），在抹灰前预留和预埋；暗装的动力、照明配电箱的预留孔和动力、照明配线的线盒及电线导管等，经检查确认到位，才能安装配电箱（盘）。

二、桥架安装1、安装流程桥架、线槽入库验收f划线定位f托臂、支吊架安装f桥架、线槽安装f保护地线安装f调平校直f中间验收。

2、施工要点（1）划线定位根据图纸确定始端到终端，找好水平或垂直线，沿墙壁、顶棚和模板等处，在线路的中心线进行弹线。

设计图的要求，分匀档距并标出具体位置。

（2）支、吊架安装安装前，根据支架承受的荷重，选择相应的膨胀螺栓及钻头；埋好螺栓后，可用螺母配上相应的垫圈将支架或吊架直接固定在金属膨胀螺栓上。

支架与吊架所用钢材应平直，无显著扭曲。

电气设备安装的工艺流程
电气设备安装的工艺流程通常包括以下几个步骤：
1. 设计准备：确定安装电气设备的位置和布置，并根据设备规格和要求设计安装方案。

2. 施工准备：准备必要的工具和材料，包括电缆、接线盒、开关插座等，同时检查设备的完好性和符合要求。

3. 安装电缆：根据设计方案，在墙壁、管道或设备上铺设电缆，并使用固定夹将电缆固定在适当的位置。

在必要的地方，使用密封胶带或填料保护电缆。

4. 连接电缆：将电缆引入设备箱体，并根据设备要求将电缆连接到设备的终端或接线盒。

5. 安装开关和插座：根据设计方案，在墙壁上安装开关和插座，并将其连接到电缆上。

6. 进行接地：根据要求，将设备和电缆连接到接地系统中，确保设备的安全使用。

7. 安装配电箱：根据设计方案，安装配电箱并连接电缆和设备。

8. 系统测试：对安装完成的电气设备进行系统测试，包括电气连通性测试、绝缘测试和线路负载测试等。

9. 整理清理：清理施工现场，确保安装过程中产生的垃圾和杂物被清除，安装区域干净整洁。

10. 完工验收：由专业人员进行现场验收，检查安装的设备是否符合设计要求和规范要求。

如有问题，及时调整和修复。

以上是电气设备安装的一般工艺流程，具体执行步骤可能因为设备类型、安装环境等因素而有所不同。

在实际操作中，需要严格按照安全操作规范进行施工，并请专业人员进行指导和监督。

电气设备安装施工工艺
一、前期准备
1. 根据设计图纸和技术协议，核对电气设备及相关材料的规格、数量、质量等，检查是否符合要求。

2. 安装施工前，对施工单位进行安全技术交底，要求施工单位
严格按照安全操作规程进行作业。

3. 电气设备安装前，要将安装环境进行彻底清理，并严禁在安
装区域存放杂物。

二、电气设备安装
1. 对于大型电气设备，需要进行分段拆装和组装，组装时必须
找平，保证水平精度。

2. 按照设备注明的电气图纸进行布置线缆，线缆应美观整齐，
不得有交叉、密集的现象。

3. 安装设备过程中，应根据安装难度、安装部位和安全要求定
制安装计划，明确分工，确保装配质量。

4. 安装结束后，应对电气设备及线缆进行验收，并进行电气测量，确保设备及线路质量。

5. 验收合格后，修复现场及时清理，并进行档案整理和资料汇总。

三、安全注意事项
1. 安装设备前，施工人员应当穿戴好安全符合要求的工作服和带好安全帽，戴好防护手套和鞋子。

2. 安装设备时，应按照安装顺序进行装配，落实固定措施。

3. 安装设备过程中，如设备出现损坏，需要及时停机检修，或者更换。

4. 安装结束后，应及时对施工区域进行彻底清理，保持施工现场环境整洁卫生。

以上就是电气设备安装施工工艺的完整版，希望能够对您有所帮助。

电气安装工程施工工艺电气安装工程施工工艺是指在电气工程的实施过程中，根据设计方案和施工要求，按照一定的工序和方法进行施工的工艺流程。

一、施工前准备电气安装工程施工前的准备工作非常重要。

在施工前，需要对工地进行勘测和检查，了解施工环境和条件，确认施工现场的平面布置、电源位置等信息。

同时，还需要审查和核实项目施工图纸和施工方案，确保施工符合设计要求。

在施工前还需要进行材料和设备的检验，确保质量符合要求。

材料和设备的选择应根据设计方案、工程质量标准和工程实际情况来确定。

二、施工工序电气安装工程的施工工序包括接地工程、线管施工、电缆敷设、开关箱安装、设备安装等。

1. 接地工程接地是电气安装工程的重要组成部分，它能有效地保护人身安全和设备的正常运行。

接地工程的施工包括接地线的布线、接地体的安装和接地线与接地体的连接等。

2. 线管施工线管是电气线路的保护装置，用于保护电缆和线路免受外界环境的侵害。

线管的施工包括测量、切割、弯曲、连接、固定等工序。

3. 电缆敷设电缆敷设是将电缆敷设到指定位置的过程。

电缆敷设需要根据设计和施工要求选择合适的敷设方法，包括地埋、电缆槽、电缆桥架等。

4. 开关箱安装开关箱是电气系统的控制中心，用于控制和保护电气设备和线路。

开关箱的安装包括固定安装、电缆接线和设备连接等工序。

5. 设备安装设备安装是将电气设备安装到指定位置的过程。

设备安装需要根据设备的特点和施工要求选择合适的安装方法和固定方式。

三、质量控制在电气安装工程的施工过程中，质量控制是非常关键的。

质量控制包括材料和设备的验收、施工过程的监督检查以及工程竣工的验收。

材料和设备的验收是确保质量的重要环节。

验收过程应根据相关标准和规定进行，包括检查材料和设备的外观质量、功能性能和技术参数等。

施工过程的监督检查是保证工程质量的重要手段。

监督检查需要对施工现场、施工工艺和施工质量进行检查和验收，及时发现和解决存在的问题。

工程竣工的验收是电气安装工程的最后一个环节。

电气安装工程施工工艺流程电气安装工程施工工艺流程电气安装是指按照一定的设计和规范，将电气设备和设施安装在建筑物或工程场地中的过程。

电气安装工程施工工艺流程是指在施工中，按照一定的步骤和方法进行施工的一系列工作流程。

本文将介绍电气安装工程施工工艺流程的一般步骤和具体操作。

一、前期准备工作1.收集和整理资料：工程施工前，需要收集和整理施工有关的设计图纸、施工图、材料清单等相关资料，以便后续施工时使用。

2.施工方案设计：根据施工现场的实际情况，制定合理的施工方案，明确施工的顺序、方法和标准。

3.材料和设备采购：根据设计要求，采购符合标准和质量要求的电气材料和设备。

4.人员和机械调配：根据工程规模和施工计划，安排合适的施工人员和机械设备。

二、施工过程1.现场布线：根据设计图纸和施工方案，安排施工人员进行布线工作，包括敷设电缆、接线和连接等工作。

2.安装电气设备：根据设计要求和施工方案，在预定位置安装各种电气设备，如配电箱、开关、插座等。

3.接线和连接：对电气设备进行正确的接线和连接，保证各个设备之间的电气联系和通信正常。

4.安装照明设备：根据设计要求，进行室内和室外照明设备的安装工作，包括灯具和照明控制设备的安装。

5.系统调试：在施工过程中，及时进行设备的系统调试和检查，确保设备和电路的正常运行。

6.绝缘处理和防雷措施：对电缆绝缘、设备绝缘和接地等进行正确的处理和施工，确保电气设备和线路的安全运行。

7.安装保护装置：按照设计要求和规范，安装各种保护装置，如漏电保护器、过载保护器等，保障电气设备和线路的安全性。

8.安全测试和检查：在施工过程中，进行必要的安全测试和检查，确保施工质量和工程的安全。

三、施工验收1.施工完工：施工完成后，对施工现场进行清理，并进行相关记录和整理工作。

2.工程验收：项目复工程师进行电气安装工程的验收工作，检查施工工艺和质量是否符合设计和规范要求。

3.安全交底和档案备案：对施工工艺、施工材料和设备进行交底和归档，形成施工档案和资料。

电气安装施工工艺方法一、电气装置电气装置的安装要做到整齐、牢固、正确、标志明确、外观良好、内外清洁。

电气接线盒内无残留物，盖板整齐、严密、紧贴墙面，同类电气设备安装高度应一致。

特种电源配电装置应有明显标志，并注明频率、电压等。

电源盘、柜及其他电气装置的台座应与建筑楼地面牢固固定。

二、配线干线与电源盘、柜采用压接端子连接。

电子计算机机房的电源线、信号线应分别铺设、排列整齐、捆扎固定，长度留有余量。

电源相线、中性线、保护接地线，直流工作地线、各种信号线和通讯线的颜色应各不相同，并按设计编号，电缆电线连接可靠，不得有扭绞、压扁和保护层断裂等现象三、电气照明装置吸顶灯具底座必须紧贴吊顶不留缝隙，嵌装灯具固定在吊顶板预留洞孔内专设的框架上。

电源线穿钢管或金属软管且留有余量，并通过绝缘贴圈进入灯具，不应贴近灯具外壳，灯具边框外缘应紧贴在吊顶板上，与吊顶明金属龙骨平行。

成排安装的灯具、光带要平直、整齐。

四、电气安装工程技术措施电气安装工程是机房工程中最为重要的环节之一，电气工程质量的好坏直接影响到计算机设备的安全稳定运行，所以施工过程中对电气工程质量的控制就显得愈加重要，鉴于此，根据《北京市电气安装标准》、《计算机场地技术条件》，并结合公司以往的施工经验我们制定了电气安装及验收标准，这一标准将主要作为公司电气工程质量的技术性文件之一，各工程队必须严格执行。

1.配线工程A)绝缘导线的连接，应符合下列条件及规定：B)铜线用螺线缠绕时，缠绕长度不小于导线直径的10倍；C)铜线６mm2以下的连接，本身自缠不应少于5圈。

D)每个分支路导线线间对地的绝缘电阻值，不应小于0.5兆欧；E)线管内导线总面积（包括绝缘层）不应超过管内截面的22%-33%，导线在管内不应该有接头；F)明配线工程中，导线与导线、导线与其他管道交叉或穿越建筑物，均应套绝缘管，导线引至灯位及开关木台时，应在木台上敷设，导线距墙面室内距离不得小于5mm，室外不应小于10mm；G)室内外配线工程所有控制线路的开关、刀闸等应标明所带负荷和设备的名称，在开关箱门的内侧，应标有单线系统图，并应与实际安装的设备相对应；H)其电线管采用镀锌钢管，金属管及其支持物等附件，应做防腐处理。

电气器具及配电箱安装施工工艺1、灯具安装⑴材料要求灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱破裂、灯箱歪翘等现象。

照明灯具的导线，其电压等级不应低于交流500V，其最小线芯截面应符合下表的规定。

⑵灯具的安装：①灯具安装牢固端正，位置正确。

有吊顶的灯具或重量超过3Kg的灯具，在顶板上加独立的吊杆或预埋件，承担灯具全部重量，不使吊顶龙骨承受灯具荷载。

②成排明装灯具，在预埋灯头盒时，先放线，根据灯型留出间距位置。

成排安装的灯具中心线允许偏差为5mm。

③凡安装距地高度低于或等于2.4m的灯具其金属外壳必须连接保护地线。

④灯具吸顶安装术台应在土建刷完一遍浆后进行安装，木台应固定牢固，与建筑物表面没有缝隙，不露黑边，木台直径在75～150mm时，应用两条螺丝固定，木台直径在150mm以上时，应用三条螺丝呈三角形固定，灯具应安装在木台中心。

在保证灯具底座不漏光及维修时不损坏吊顶的情况下，底座在250MM以上灯具吸顶安装可不加装本台，导线进灯箱处应加套管塑料管保护。

⑤灯具在吊顶上嵌入式安装，应固定在专设的框架、支吊架上，不应使吊顶龙骨受灯具荷载，支吊架形式要统一，下口留长节螺纹以便调节高度，支吊架必须固定在楼板上，不得固定在管道、风管上，且一套灯具对应一套支吊架，不得用铅丝固定。

⑥成排灯具安装：同灯开孔大小适中，无漏边现象。

灯具安装要放于吊顶的几何中心位置。

灯具和消防探头、喷洒头的距离符合规范要求。

成排灯具顺直美观。

2、开关、插座面板安装：⑴材料要求：①塑料板有足够强度，应平整无弯翘变形，色度均匀不含杂质半透明。

开关面板安装：和装饰面合理结和，放于其几何中心。

开关方向正确。

与墙面无缝隙。

②面板的紧线应用光滑的圆头螺丝，不应用平头螺丝，以防损伤导线。

③安全插座的各插孔应均匀并带安全门，安全门应使用合成阻燃材料，硬度高、耐高温、不变形，单孔插不进去。

④插座簧片弹性好，插拔时力度感均匀一致，不费力。

电气安装施工工艺电气安装施工工艺是指在建筑、工程项目中进行电力设备和线路布置、连接与配电系统的安装工程。

它是建设工程中的重要环节，关系到电力设备的安全使用以及工程的质量和效益。

在电气安装施工工艺中，需要按照一定的标准和规范进行操作，以确保设备的正常运行和安全性。

本文将针对电气安装施工工艺的流程、步骤和注意事项进行详细介绍。

一、电气安装施工工艺的流程电气安装施工工艺的流程通常分为前期准备、设备布置、导线敷设、接线连接和试运行等阶段。

1. 前期准备阶段前期准备阶段是电气安装施工工艺的重要环节。

在施工前，首先要制定详细的施工方案和工艺流程，并编制相应的施工图纸。

同时，准备好所需的电力设备、工具和材料，并进行必要的检查和试验，确保其质量符合要求。

2. 设备布置阶段设备布置阶段是将各种电力设备按照设计要求进行合理布置的过程。

首先要确定设备的安装位置和高度，并进行标记。

然后根据电气设备的功能和特点，选择合适的支架或悬挂装置进行安装。

在布置设备时，还要考虑通风、维修与检修的便利性，以及设备之间的安全距离。

3. 导线敷设阶段导线敷设是电气安装施工工艺中的重要步骤之一。

在进行导线敷设前，需根据工程需要量化导线的数量和规格。

然后，根据设计要求进行导线的敷设，包括线槽的开凿和导线管的安装。

在敷设过程中，要保证导线的横截面积和长度符合要求，且固定牢固，避免导线间的短路或断电等问题。

4. 接线连接阶段接线连接是电气安装施工工艺中的关键步骤。

在接线连接前，需先进行导线的剥皮处理，确保导线与组件之间的良好接触。

然后按照设计方案进行导线的连接，包括并联、串联和跨接等。

在接线过程中，要确保连接牢固可靠，没有松动或插错等问题。

5. 试运行阶段试运行是电气安装施工工艺的最后一步。

在试运行前，要检查所有接线点是否符合要求，确保无接地、漏电等安全隐患。

然后，依次启动各个电气设备，进行试运行和检测。

在试运行中，要观察设备的工作状态和电压波动情况，并记录相关数据。

电气安装工程旳施工工艺5电气安装工程旳施工工艺5提纲：管路必须敷设在钢筋网内侧,分两种状况,第一种是从楼地面内引出旳管路,第二种是从墙上箱盒向外引旳管路自电气安装工程旳施工工艺51工艺流程A、线管预埋：墙、柱内：预留箱盒位置→敷设管路→管路连接→切断→弯曲梁、板内：划定灯头盒位置→固定灯头盒→敷设管路→管路连接、切断和弯曲B、管内配线：选择导线→穿带线→扫管→带护口→放线及断线→导线与带线旳绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测c、配电箱安装：配电箱安装规定→弹线定位→明装配电箱→绝缘摇测 D、防雷接地；接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环E、电缆桥架安装：确定电缆桥架位置→固定支架→桥架安装→配电箱固定2操作工艺A、线管、线盒预埋a、敷设管路管路必须敷设在钢筋网内侧,分两种状况,第一种是从楼地面内引出旳管路,第二种是从墙上箱盒向外引旳管路。

为了防止混凝土浇捣时旳冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋旳下侧。

需要进入楼板旳管路伸出墙体后与钢筋固定,管口必须封堵严密,可以采用管堵封堵或将管折回头并绑扎旳措施。

b、管路连接1、管路与管路旳连接：使用与管路配套旳套管和专用粘接剂。

连接前注意首先要清除被连接管端旳灰浆,保证粘接部位清洁干燥,用小毛刷涂抹胶粘剂,要均匀、不漏刷、不流坠。

涂好后平稳地插入套管中,插接要到位。

必要时可用力转动套管保证连接可靠。

套管连接旳管路应保持平直。

2、管路与箱盒旳连接：本项工作应在土建对+水平控制线进行核查后,配合箱盒旳安装同步进行,使用配套旳盒接头和胶粘剂。

首先测定好箱盒位置,根据其位置截取合适长度旳管路,假如本来管路长度不够时,可采用接短管旳措施,使其长度满足使用规定。

按照上面套管与管路连接旳措施,把盒接头与各管路连接,把盒接头旳另一端插入箱盒,并用配套旳锁母固定,然后把箱盒固定在合适旳位置。

c、管路旳切断对于直径在20mm如下旳管路可以使用专用旳剪管器进行剪切,注意不能使切断旳管口发生变形,对于直径在20mm 以上旳管路可以使用钢锯锯断,但必须用钢锉把管囗内外旳毛刺修整平齐。

1.电气设备安装工程施工工艺1.1配电箱安装（一）技术要求：1、配电箱(柜)订货前应根据设计图纸及现场实际情况确定设备的各项的技术要求，如：箱体规格尺寸、开孔位置、预留元器件位、进出线的走向位置等。

2、配电箱、开关箱的进出线管为暗配时，因为进出线管位置往往不能准确定位，必须在现场开孔的，订货时应说明。

3、配电屏、台、盘安装质量要求，按本标准配电箱(柜)标准，以下不再叙述。

（二）施工机具要求：1、吊装搬运机具：叉车、轻型汽车吊、液压拖车、倒链、钢丝绳、棕绳索具等2、安装机具：台钻、手电钻、电锤、砂轮切割机、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、电焊机、气焊工具、扳手、电工工具等；3、测量器具：水准仪、钢直尺、钢卷、水平尺、线坠、塞尺、兆欧表、万用表、试电笔。

（三）作业条件：1、电缆沟工程、基础工程、墙体工程已完工，经检验合格。

土建已给出施工水平线。

2、配电箱(柜)安装前，抹灰、喷浆等湿作业已完成，门窗已安装，门已上锁。

3、室内地面施工完毕，地面干净，达到安装条件。

4、配合土建结构施工已预留好暗装配电箱的位置。

5、设备、材料已到齐，已检验合格并通过报验。

6、施工图纸、技术资料、安装资料齐全；技术、安全、消防等措施已落实。

（四）配电箱(柜)施工工艺：1、设备开箱检查⑴建设、监理、施工、供货单位共同验收，并做好设备进场开箱检验记录。

⑵按设备清单、电气系统图及设备技术资料，核对设备及附件、备件的规格型号是否符合图纸要求，是否齐全；检查产品合格证、技术资料、设备说明书等是否齐全。

⑶检查配电箱(柜)体外观应无划痕、变形、涂层脱落等缺陷。

⑷配电箱(柜)内部检查①电气装置及元件等规格、型号、品牌是否符合设计要求；②柜、箱内的计量装置必须全部检测，并有检定部门的检测报告。

⑸设备进场和开箱检查应配合进度计划安排。

设备开箱后应尽快就位，缩短现场存放时间和开箱后保管时间。

2、设备搬运、吊装⑴配电柜吊装点设在柜顶时，吊索应拴挂在规定吊点上，柜顶未设吊装点时，吊索应挂在柜体底部四角成立结构处，吊装时宜保留并利用包装箱底盘，避免索具直接接触柜体，以免划伤。
