视频监控系统调试方案设计(20210127192236)
- 格式:docx
- 大小:64.96 KB
- 文档页数:9
第一章视频监控系统3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。
系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。
电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。
快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21” 100Hz监视器。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。
通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
如下图所示:3.2系统调试要求1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。
对多路摄像信号具有实时传输、切换显示、后备存储等功能。
对多画面显示系统应具有多画面、单画面转换、定格等功能。
2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室,并在监视器墙上显示。
引言:视频监控系统是现代化社会不可或缺的重要设备,它广泛应用于各个领域。
为了确保视频监控系统能够正常运行,必须进行调试,将其性能优化到最佳状态。
本文将介绍视频监控系统调试方案的具体内容,以便工程师们能够有针对性地调试系统,提高其性能和效率。
概述:视频监控系统调试方案分为五个大点:设备调试、网络调试、视图调试、报警配置和图像质量调试。
这些步骤将帮助工程师们全面了解并调试系统的不同方面,确保其正常运行和准确传输图像数据。
正文:一、设备调试1.安装和连接设备:正确安装和连接摄像头、录像机、显示器和其他相关设备,确保其稳定工作。
2.设备参数设置:根据实际需求,设定设备的分辨率、帧率、同时录制通道数等参数。
3.设备功能测试:测试设备的不同功能,如红外夜视、移动侦测、遮挡报警等,确保其正常工作。
4.设备联动设置:配置设备之间的联动关系,如报警触发摄像头自动录像、触发门禁等。
二、网络调试1.网络设置:为视频监控系统分配一个独立的IP地址,并设置网络参数,确保设备能够互相通信。
2.网络带宽测试:测试网络的带宽和稳定性,确保系统能够稳定传输图像数据。
3.网络防火墙设置:配置网络防火墙,确保系统能够安全传输数据,并防止未经授权的访问。
三、视图调试1.视图设置:创建监控画面的布局和显示方式,包括分屏、轮巡、全屏等。
2.视图调整:调整监控画面的亮度、对比度、饱和度等参数,确保图像质量清晰。
3.画面布局:根据实际需求,调整监控画面的布局,使其更加合理和方便查看。
4.预置位设置:设置预置位,以便快速切换到指定的监控位置,并设置自动巡航功能。
四、报警配置1.报警触发设置:配置设备的报警输入和输出,设置报警触发条件和动作,如触发报警声音、短信通知等。
2.报警联动设置:将报警设备与监控设备进行联动,如报警触发录像、报警触发云台自动跟踪等。
3.报警事件记录:设置报警事件的记录方式和存储位置,方便后续查看和回放分析。
五、图像质量调试1.视频编码设置:根据实际需求,选择合适的视频编码方式,如H.264、H.265等,并设置合适的视频码率和压缩率。
监控调试方案第1篇监控调试方案一、项目背景随着信息化建设的不断深入,监控系统在各个领域发挥着越来越重要的作用。
为确保监控系统稳定可靠运行,提高监控质量,降低故障发生率,特制定本监控调试方案。
二、监控调试目标1. 确保监控系统稳定运行,降低故障发生率。
2. 提高监控画面质量,提升监控效果。
3. 优化监控系统性能,提高监控设备利用率。
4. 确保监控数据安全,防止数据泄露。
三、监控调试范围1. 视频监控系统调试。
2. 网络监控系统调试。
3. 存储设备调试。
4. 服务器及客户端调试。
四、监控调试内容1. 设备检查:检查监控设备是否完好,连接线缆是否正常,设备外观是否有损坏。
2. 系统配置:配置监控设备参数,确保设备正常运行。
3. 系统调试:调整监控画面,优化监控效果。
4. 系统优化:优化监控设备性能,提高设备利用率。
5. 数据安全:检查数据存储安全,防止数据泄露。
五、监控调试步骤1. 检查设备:检查监控设备是否完好,连接线缆是否正常,设备外观是否有损坏。
2. 设备配置:根据设备说明书配置监控设备参数,确保设备正常运行。
3. 系统调试:a. 调整监控画面,确保画面清晰、无抖动。
b. 检查监控画面是否有色差、亮度过低等问题,并进行调整。
c. 检查监控画面是否有遮挡、角度偏差等问题,并进行调整。
4. 系统优化:a. 优化监控设备性能,提高设备利用率。
b. 根据监控需求,调整设备运行参数,确保监控效果。
c. 定期对监控设备进行维护保养,延长设备使用寿命。
5. 数据安全:a. 检查数据存储设备,确保数据安全。
b. 对存储设备进行加密,防止数据泄露。
c. 定期备份监控数据,防止数据丢失。
六、监控调试周期1. 初次调试:监控系统安装完成后进行初次调试,确保设备正常运行。
2. 定期调试:根据设备运行情况,定期进行调试,优化监控效果。
3. 应急调试:发生设备故障或监控效果异常时,及时进行应急调试。
七、监控调试人员及职责1. 项目负责人:负责监控调试方案的制定、实施及监督。
监控系统设备调试及系统测试方案1、设备调试1.1、摄像机的调试(1)闭合控制台、监视器电源开关、若设备指示灯亮,即可闭合摄像机电源,监视器屏幕上便会显示图像。
(2)调节光圈(电动)及聚焦,使图像清晰。
(3)改变变焦镜头的焦距,并观察变焦过程中图像清晰度。
(4)遥控云台,若摄像机静止和旋转过程中图像清晰度变化不大,则认为摄像机工作正常。
1.2、云台的调试1、遥控云台,使其上下、左右转动到位,若转动过程中无噪音(噪音应小于50DB)、无抖动现象、电机不发热,则视为正常。
2、云台在大幅度转动时,如遇以下情况应及时处理。
(1)摄像机、云台的尾线被拉紧;(2)转动过程中有阻挡物,如:解码器、支梁等是否阻挡了摄像机转动,重点监视部位有逆光摄像情况;1.3、系统整体调试在前端设备安装、调试后,开始系统整机调试,检查图像的清晰程度、动态移动报警联动情况,编制系统测试文件,并开始试运行,作好自检自测记录。
主要包括以下内容:(1)打开密码锁实际操作;(2)云台控制;(3)监控界面切换;(4)实时抓图、看图(5)视频实时录像;(6)视频丢失报警;(7)报警联动控制功能等。
2、系统测试本项目安装后,保证具备支持平台基础系统对外接入局域网系统,可实现与海关H2000等系统的互联,实现数据传输,可以集成到海关‘三统一平台’管理中。
2.1、检测内容(1)系统功能检测:云台滚动,镜头、光圈的调节,调焦、变倍,图像切换,防护罩功能的检测(2)图像质量检测:在摄像机的标准照度下举行图像的清晰度及抗滋扰本领的检测;2.2、系统整体功能检测1、功能检测应包括视频安防监控系统的监控范围、现场设备的接入率及完好率;硬盘录像主机的切换、控制、编程、巡检、记录等功能;2、对数字视频录像式监控系统还应检查主机死机记录、图像显示和记录速度、图像质量、对前端设备的控制功能以及通信接口功能、远端联网功能等;。
监控系统调试方案一、调试目标监控系统主要用于监测和管理各类设备、网络、服务器、应用程序等信息,并及时报警和采取措施。
为确保监控系统的正常运行,调试工作是非常关键的一环。
调试目标主要包括:1.确保监控系统能够准确、实时地收集和分析监测数据;2.确保报警系统能够及时、准确地发出警报,以便管理员能够及时采取措施;3.确保监控系统和被监测设备之间的连接畅通,防止信息的丢失和延迟;4.确保监控系统的界面友好、操作简便,方便管理员进行管理和维护。
二、调试步骤1.确定监控系统所需的监测数据:首先要确定监控系统所需监测的设备和参数。
根据需要监测的设备和参数,确定好监测频率和数据采集方式。
这些信息将作为后续调试的依据。
2.测试监测设备和参数:首先要确保监测设备和参数的准确性和可靠性。
通过对监测设备的测试,验证其输出数据的准确性,并确保参数的采集方式和频率的准确性。
对于有关设备和参数的测试结果,要及时记录和分析,以便后续的调试和优化。
3.调试报警系统:报警系统是监控系统中非常重要的部分。
在调试过程中,要确保报警系统的准确性和可靠性。
首先要测试报警的触发条件和方式,以确保报警能够在所设定的条件下正常触发。
同时还要测试报警的传递方式和接收的准确性,以确保报警信息能够准确地传递给管理员。
此外,还要测试报警系统的响应时间,以确保管理员能够及时收到报警信息,以便及时采取措施。
4. 调试连接和通信:监控系统与被监测设备之间的连接和通信是保证监控系统的正常运行的基础。
在调试过程中,要确保监控系统与被监测设备之间的连接畅通,防止信息的丢失和延迟。
可以通过ping命令测试网络的连通性,通过发送和接收报文测试数据的传输可靠性。
6.调试监控系统的性能和稳定性:监控系统的性能和稳定性是保证其正常运行的重要因素。
在调试过程中,要测试监控系统的性能和稳定性,包括对大量数据的处理、系统的响应速度、报警的准确性和及时性等。
同时还要测试系统的稳定性,通过长时间运行监测系统,观察系统是否会出现故障、崩溃等情况。
视频监控调试方案1. 背景随着科技的进步和社会的发展,视频监控在保障公共安全和维护社会秩序方面扮演了重要的角色。
为了确保视频监控系统的正常运行和有效工作,调试和测试是必不可少的步骤。
2. 目标本文档旨在提供视频监控调试方案的基本框架和步骤,以确保系统的高效运作和可靠性。
3. 操作步骤3.1 设备准备- 确保所有视频监控设备(摄像头、监视器、录像机等)都正常连接并供电;- 检查设备的软件和固件是否是最新版本,以确保安全和功能的最佳状态;- 根据需要,确保设备的时间设置和同步。
3.2 系统配置- 根据监控区域和特定需求,对摄像头的位置和角度进行调整;- 配置监控系统的图像质量、分辨率、亮度、对比度等参数,以满足实际需求;- 确保监控系统的存储容量充足,并正确设置录像模式。
3.3 网络设置- 确保监控系统与网络路由器的连接稳定并正常;- 配置合适的网络设置,包括IP地址、子网掩码、网关等;- 测试远程访问功能,以确保可以从外部网络访问到监控系统。
3.4 软件调试- 安装和配置监控系统的软件,确保可以正常运行;- 测试监控系统的各种功能,如实时监控、录像回放、报警等;- 校准监控系统的运动检测功能,以确保准确性和可靠性。
4. 测试与验证调试完成后,进行测试和验证以确保系统正常运行和达到预期效果。
- 观察监控画面,确保图像清晰、稳定;- 检查录像文件,并验证其完整性和可访问性;- 进行模拟报警测试,以确保报警功能的正常工作。
5. 调试记录和文档调试过程中,应详细记录每个步骤和操作的结果。
调试记录应包括以下信息:- 设备型号和版本号;- 调试日期和时间;- 调试过程中的问题和解决方法;- 最终调试的结果和验证结果。
6. 结论通过本文档提供的视频监控调试方案,可以确保视频监控系统的正常运行和高效工作。
在调试过程中,应密切关注每个步骤的细节,并记录相关信息以备查证。
调试完成后,进行测试和验证以确认系统的可靠性和高效性。
视频监控系统调试方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-第一章视频监控系统概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。
系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。
电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。
快球摄像机控制电缆采用屏蔽多芯铜电缆,采用星型结构与矩阵通信。
安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。
通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
如下图所示:系统调试要求1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。
对多路摄像信号具有实时传输、切换显示、后备存储等功能。
对多画面显示系统应具有多画面、单画面转换、定格等功能。
视频监控系统调试方案最新版1. 背景随着社会发展和技术进步,视频监控系统在各行各业得到了广泛应用。
为了确保视频监控系统的正常运行和高效工作,需要进行系统的调试和优化工作。
本方案旨在提供一套视频监控系统调试的最新方案,以确保系统能够满足用户的需求并达到预期效果。
2. 调试目标本调试方案的主要目标如下:- 确保视频监控系统的各项功能正常运行,包括视频监控、录像、图像分析等;- 优化视频图像质量,确保清晰度和色彩准确性;- 优化系统性能,确保系统稳定运行,并能够及时响应用户操作;- 验证系统安全性,保护用户隐私和数据安全。
3. 调试步骤根据调试目标,本方案提供以下调试步骤:步骤一:系统检查和准备1. 检查视频监控系统的硬件设备是否正常运行,包括摄像机、监视器、录像设备等;2. 检查系统的网络连接,确保系统能够正常接入网络;3. 检查系统的软件版本和升级情况,确保系统运行的是最新版本的软件。
步骤二:功能调试1. 检查视频监控功能,确保各个摄像头能够正常工作,并能够实时监控指定区域;2. 测试录像功能,确保系统能够准确记录监控画面,并能够按需进行回放和检索;3. 验证图像分析功能,如人脸识别、车牌识别等,确保系统能够准确识别目标并做出相应处理;4. 检查告警功能,确保系统能够及时发出告警并采取相应措施。
步骤三:图像优化1. 调整摄像机的位置和方向,优化监控画面的拍摄角度和范围;2. 调整摄像机的曝光、对比度和色彩设置,优化图像的清晰度和真实性;3. 优化图像压缩算法,平衡图像质量和存储空间的占用。
步骤四:系统性能优化1. 检查系统的运行状况,包括CPU、内存、存储等资源的占用情况;2. 优化系统的配置和参数设置,提高系统的运行效率和响应速度;3. 测试系统的负载能力,确保系统能够处理大量的监控数据和用户请求。
步骤五:安全验证1. 检查系统的安全设置,确保系统具有防护措施,如密码保护、访问控制等;2. 检查系统的数据存储和传输是否安全,采取加密和备份措施保护用户隐私和数据安全;3. 进行安全测试,模拟攻击和异常情况,验证系统的安全性和稳定性。
第一章视频监控系统3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。
系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。
电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。
快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。
通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
如下图所示:3.2 系统调试要求1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。
对多路摄像信号具有实时传输、切换显示、后备存储等功能。
对多画面显示系统应具有多画面、单画面转换、定格等功能。
2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室,并在监视器墙上显示。
视频监控安装调试方案1. 引言视频监控系统作为一种重要的安全防护设备,被广泛应用于各个领域。
安装和调试视频监控系统是确保其正常运行的关键步骤。
本文档旨在提供一套可行的视频监控安装调试方案,以确保系统的稳定性和可靠性。
2. 前期准备在安装和调试视频监控系统之前,需要进行充分的前期准备工作。
2.1 确定监控区域首先,需要确定监控区域,并根据监控需求确定相应的监控点位。
监控区域的大小、形状、障碍物等因素都会影响监控设备的选择和布局。
2.2 设备选型根据监控区域的具体需求,选择适合的视频监控设备。
包括摄像头、录像机、显示器等设备。
在选型的过程中,需要考虑画质、视角、防护等因素。
2.3 布线规划根据监控区域的布局和设备的位置,进行合理的布线规划。
合理布线可以减少不必要的线缆长度,减少设备之间的干扰和损耗。
2.4 控制中心设置确定监控系统的控制中心位置,并设置相应的监控系统管理软件。
控制中心应该位于安全、便于管理和操作的位置。
3. 安装步骤3.1 安装摄像头根据选定的监控点位,将摄像头安装在合适的位置。
确保摄像头的安装牢固,视角合适,并且不受遮挡。
3.2 连接摄像头和录像机使用合适的视频线缆将摄像头与录像机相连。
根据布线规划,将摄像头的视频输出与录像机的视频输入相连,确保信号畅通。
3.3 调试摄像头连接好摄像头之后,进行摄像头的调试工作。
通过监控系统管理软件,观察摄像头的图像是否清晰、稳定,调整摄像头的视角和焦点,以达到最佳的监控效果。
3.4 安装和设置录像机将录像机安装在合适的位置,并根据需要设置相关参数,例如录像模式、画质、存储位置等。
确保录像机的工作正常,并能够正常录制和存储监控视频。
3.5 连接显示设备将录像机的输出连接到显示设备,如显示器或大屏幕。
通过显示设备,实时观察监控视频,并进行必要的调整和优化。
4. 系统调试和优化4.1 调试监控系统完成安装工作后,进行整个监控系统的调试工作。
通过实际操作,测试监控系统的各项功能是否正常,包括实时监控、录像回放、远程访问等。
视频监控系统调试方案3.1工程概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在建筑一层消防控制中心。
系统采用霍尼韦尔高清晰度全彩色系列摄像机,本工程包含室内彩色小半球摄像机、彩色枪式摄像机、智能一体化高速球等,视频信号传输电缆采用SYV-75-5射频同轴电缆,电源线传输采用2*1.5多芯铜电缆。
快球摄像机控制电缆采用RVVP-2*1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
控制中心设置1台视频矩阵切换器、一个控制键盘、12台16路嵌入式硬盘录像机,监示器墙由9台22寸100Hz监视器。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
监控系统的视频信号送至监控中心,系统的画面可任意编程,自动或手动切换。
在画面上设有摄像机的编号、摄像机的部位地址和日期、时间等中文字符显示。
中央监控中心可选择任一区域输出控制信号,对摄像机进行控制以监视现场情况。
本系统可通过控制键盘或中文多媒体图形界面控制视音频矩阵切换闭路电视系统实现对需要控制的各种功能的操作,包括视频图像的矩阵切换、可变摄像机的转动、镜头的伸缩等。
具有自动/手动切换、自动/手动成组切换、自动启动巡视功能;可实现宏编程控制(也就是一个指令多个操作);密码分级保护和访问,系统全部报警、监视器及分控器可分区控制。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
系统内置在线诊断功能,可判断通讯口是否连接正常;云台镜头优先控制选择,可自动调用全方位云台/镜头控制窗口,通过鼠标在窗口内控制云台/镜头的动作;系统可提供简便的云台/镜头预置位编程。
视频监控系统调试方案视频监控系统调试方案1:引言在安装和配置视频监控系统后,为了确保系统正常运行并达到预期效果,需要进行系统的调试工作。
本文档旨在提供一个详细的视频监控系统调试方案,以确保系统功能正常、视频图像清晰、录像存储可靠等。
2:硬件调试2.1 摄像头调试2.1.1 确保摄像头与监控主机连接正常2.1.2 检查摄像头镜头的方向和角度是否合适2.1.3 调整摄像头的曝光、白平衡等参数2.1.4 测试摄像头的红外补光功能(如有)2.2 监控主机调试2.2.1 确保监控主机的电源和网络连接正常2.2.2 配置监控主机的IP地址和端口2.2.3 检查监控主机的磁盘空间和存储设置2.2.4 设置录像计划和报警功能2.2.5 测试监控主机对摄像头的实时监控和录像功能3:软件调试3.1 视频监控软件调试3.1.1 安装并配置视频监控软件3.1.2 添加摄像头设备到监控软件中3.1.3 调整视频监控软件的画面显示和窗口布局3.1.4 设置视频监控软件的录像存储路径和文件格式 3.1.5 测试视频监控软件的远程访问功能3.2 移动客户端调试3.2.1 安装并配置移动客户端3.2.2 连接移动客户端与监控主机3.2.3 测试移动客户端的实时监控和录像回放功能4:图像调试4.1 调整图像亮度、对比度和饱和度4.2 调整图像的分辨率和帧率4.3 检查图像的清晰度和色彩还原度5:远程访问调试5.1 配置网络路由器的端口映射(端口转发)5.2 配置动态DNS(DDNS)服务5.3 测试远程访问的稳定性和延迟情况附件:本文档无附件。
法律名词及注释:- IP地址:互联网协议地址的缩写,用于识别并定位网络设备的数字地址。
- 端口:在计算机网络中,用于标识服务器或进程与网络之间的通讯接口。
- 磁盘空间:计算机硬盘上可用于存储数据的空间。
- 录像计划:设置录像的时间段和录像方式,如事件触发录像、定时录像等。
- 远程访问:通过网络连接到远程设备并进行操作或查看信息的行为。
视频监控系统调试步骤视频监控系统调试步骤:1、系统概述1.1 视频监控系统是一种用于实时监控和录制视频的系统,可以用于安全监控、远程监控、视频回放等功能。
1.2 本文档旨在提供视频监控系统调试的详细步骤,以确保系统的正常运行和最佳性能。
2、硬件设置2.1 安装摄像头:根据需要安装摄像头,并确保其与系统连接稳定。
2.2 连接显示设备:将监控系统与显示设备连接,多个显示设备时需注意连接顺序和分辨率设置。
2.3 连接存储设备:将系统与存储设备(如硬盘、网络存储设备)连接,确保存储设备空间充足。
3、网络配置3.1 IP地质设置:配置摄像头和监控主机的IP地质,确保它们在同一子网内,网络通畅。
3.2 端口映射:根据需要,配置路由器的端口映射,以便能够通过外部网络访问监控系统。
3.3 防火墙设置:如果有防火墙,确保摄像头和监控主机能够正常通信,防止阻拦视频流传输。
4、软件设置4.1 安装监控软件:根据系统要求,安装合适的监控软件,并确保软件版本与硬件兼容。
4.2 设备配置:在监控软件中配置摄像头,包括添加摄像头、调整画面参数、设置录像时段等。
4.3 用户管理:配置监控系统的用户权限,确保只有授权用户能够查看和控制摄像头。
4.4 报警设置:设置监控系统的报警功能,如移动侦测、声音侦测等,确保异常情况时能及时通知用户。
5、系统调试5.1 摄像头画面检查:逐个检查摄像头的画面是否清晰、稳定,并调整焦距和角度。
5.2 录像功能测试:测试录像功能是否正常,包括录像预览、手动录像、定时录像等。
5.3 回放功能测试:测试回放功能是否正常,包括查看历史录像、回放录像等。
5.4 报警功能测试:测试报警功能是否正常,如移动侦测时能否触发报警并通知用户。
5.5 远程访问测试:远程连接监控系统,测试远程访问是否正常,并查看远程预览、回放等功能。
6、文档结尾内容6.1 本文档所涉及的附件包括相关设备的说明书、调试记录表等。
6.2 本文涉及的法律名词及注释:- 摄像头:一种用于拍摄视频图像的设备。
监控设备调试方案一、概述本文档旨在提供监控设备调试方案,以确保设备的正常运行和准确的监控功能。
二、调试流程1. 设备连接1. 将监控设备与电源连接,并确保设备启动正常。
2. 将监控设备与网络连接,确保能够远程访问设备。
2. 设备配置1. 打开监控设备的配置界面。
2. 根据实际情况,配置设备的基本信息,包括设备名称、IP地址等。
3. 配置设备的网络参数,确保设备能够正常与其他设备通信。
4. 配置摄像头的参数,包括分辨率、帧率等。
5. 配置存储设置,确定视频存储的位置和方式。
3. 监控实现1. 在监控设备的配置界面中,添加需要监控的区域。
2. 根据实际情况,对每个监控区域进行详细配置,包括摄像头安装位置、预设点设置等。
3. 调整监控设备的角度和焦距,确保监控画面清晰可见。
4. 设置监控设备的报警功能,包括移动侦测、声音侦测等。
4. 系统测试1. 进行设备联动测试,验证监控设备与其他设备的正常通信。
2. 进行存储测试,检查视频存储的可靠性和容量。
3. 进行报警测试,确认监控设备能够准确响应报警触发事件。
三、调试注意事项1. 在调试过程中,保证网络连接的稳定性,以确保设备与服务器的正常通信。
2. 注意监控设备的摄像头安装位置和角度,避免死角和盲区。
3. 配置存储设置时,考虑存储空间的大小和长期备份的需求。
4. 进行系统测试时,确保所有联动设备和报警装置的正常工作。
以上为监控设备调试方案,通过按照流程进行设备连接、配置和监控实现,以及进行系统测试和注意事项的遵守,可以保证监控设备的正常运行和准确监控功能的实现。
视频监控系统安装调试方案A.设备安装硬件施工内容分三个方面完成:监控杆安装,拉线安装和设备端接。
1、线缆敷设:视频监控系统对拉线施工的技能要求较其它布线高得多,这主要是由传输介质的特点决定的。
视频监控系统中,采用的传输介质一般有两种类型,一类为同轴电缆,另一类为光纤,它们的材料构成和传输特征虽然不同,但在拉线时都要求轻拉轻放,不规范的施工操作有可能导致传输性能的降低,甚至线缆损伤。
2、设备端接:设备端接是指在工作区或配线间,将各种设备于其使用的线缆连接成为整个体系的过程。
设备端接的水平将直接影响监控系统的性能。
我方对其严格把关,所有的设备端接操作都将严格要求,必须按照设备使用说明书或操作手册的要求进行安装。
并按不同类别将设备分类,每一类都由专业工程师完成。
施工操作及施工质量保障措施一、监控杆安装根据设计图纸在室外安装监控杆的位置挖坑。
在坑内用钢筋混凝土浇筑监控杆底座并预留接线管。
注意:基础连接面上的固定螺栓将决定监控杆臂展方向,浇筑基础连接面时要考虑监控杆的臂展方向。
待基础自然干燥后,进行回填。
并使基础连接面与地面水平。
此时将监控杆立于基础连接板上,用固定螺栓固定牢靠。
保障措施:1、为保证基础的耐压性能,基础内浇筑直径不小于Ф6的钢筋骨架。
2、为确保基础牢固稳定,基础体积不小于1立方米。
3、基础连接面采用钢板固定4根m16*350地脚螺栓制作并与基础浇筑为一体。
4、监控杆采用钢质锥形4米杆,壁厚不小于3.5mm二、设备安装与端接摄像机安装时,要根据设计图纸,将壁装摄像机安装在监控区的墙壁上。
摄像机支架要用膨胀螺栓固定,并与监控区预留的同轴、控制、电源电缆,分别进行连接。
将吊装摄像机,安装在监控杆的横臂上,用固定螺栓或抱箍固定,并与监控区预留的同轴电缆、控制电缆,分别进行连接。
摄像机要安装端正、牢固,防止脱落。
接线要充分接触,固定牢靠。
要将各种设备,有层次地摆放在汇线间指定的机柜中,使其摆放平稳,然后用螺丝固定在机柜的托架上。

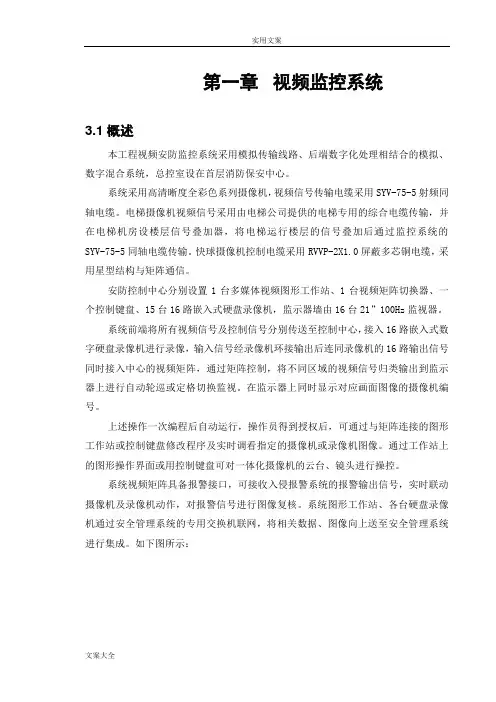

第一章视频监控系统3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。
系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5射频同轴电缆。
电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。
快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。
通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
如下图所示:3.2 系统调试要求1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。
对多路摄像信号具有实时传输、切换显示、后备存储等功能。
对多画面显示系统应具有多画面、单画面转换、定格等功能。
2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室,并在监视器墙上显示。

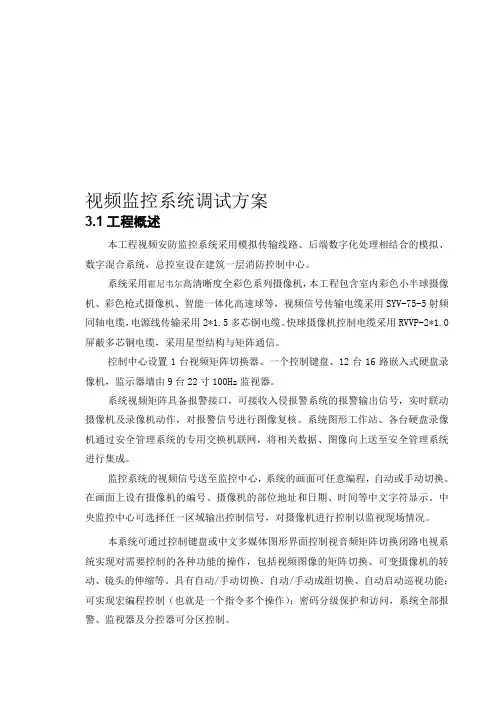

视频监控系统调试方案3.1工程概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在建筑一层消防控制中心。
系统采用霍尼韦尔高清晰度全彩色系列摄像机,本工程包含室内彩色小半球摄像机、彩色枪式摄像机、智能一体化高速球等,视频信号传输电缆采用SYV-75-5射频同轴电缆,电源线传输采用2*1.5多芯铜电缆。
快球摄像机控制电缆采用RVVP-2*1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
控制中心设置1台视频矩阵切换器、一个控制键盘、12台16路嵌入式硬盘录像机,监示器墙由9台22寸100Hz监视器。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
监控系统的视频信号送至监控中心,系统的画面可任意编程,自动或手动切换。
在画面上设有摄像机的编号、摄像机的部位地址和日期、时间等中文字符显示。
中央监控中心可选择任一区域输出控制信号,对摄像机进行控制以监视现场情况。
本系统可通过控制键盘或中文多媒体图形界面控制视音频矩阵切换闭路电视系统实现对需要控制的各种功能的操作,包括视频图像的矩阵切换、可变摄像机的转动、镜头的伸缩等。
具有自动/手动切换、自动/手动成组切换、自动启动巡视功能;可实现宏编程控制(也就是一个指令多个操作);密码分级保护和访问,系统全部报警、监视器及分控器可分区控制。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
系统内置在线诊断功能,可判断通讯口是否连接正常;云台镜头优先控制选择,可自动调用全方位云台/镜头控制窗口,通过鼠标在窗口内控制云台/镜头的动作;系统可提供简便的云台/镜头预置位编程。
第一章视频监控系统3.1概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统,总控室设在首层消防保安中心。
系统采用高清晰度全彩色系列摄像机,视频信号传输电缆采用SYV-75-5 射频同轴电缆。
电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输,并在电梯机房设楼层信号叠加器,将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。
快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆,采用星型结构与矩阵通信。
安防控制中心分别设置1 台多媒体视频图形工作站、1 台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机,监示器墙由16台21”100Hz监视器。
系统前端将所有视频信号及控制信号分别传送至控制中心,接入16 路嵌入式数字硬盘录像机进行录像,输入信号经录像机环接输出后连同录像机的16 路输出信号同时接入中心的视频矩阵,通过矩阵控制,将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。
在监示器上同时显示对应画面图像的摄像机编号。
上述操作一次编程后自动运行,操作员得到授权后,可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。
通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。
系统视频矩阵具备报警接口,可接收入侵报警系统的报警输出信号,实时联动摄像机及录像机动作,对报警信号进行图像复核。
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网,将相关数据、图像向上送至安全管理系统进行集成。
如下图所示:3.2系统调试要求1)系统的画面显示应可任意编程,具备画面自动轮巡、定格及报警显示等功能,可自动或手动切换。
对多路摄像信号具有实时传输、切换显示、后备存储等功能。
对多画面显示系统应具有多画面、单画面转换、定格等功能。
2)应具备日期、时间、字符显示功能,可设定摄像机识别和监视器字幕;电梯轿厢的摄像机信号要求能将楼层字符叠加上去,通过视频线传至安防监控室,并在监视器墙上显示。
3)系统前端所有视频信号均能在硬盘录像机上录制下来(包括日期、时间、摄像机编号等)。
4)系统可对视频输入进行编组,用以对各组不同视频的显示及操作进行组别限制。
5)系统应具备独立的图形工作站及软件控制功能,实现对系统的管理、编程,并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站上能以电子地图的方式调看及控制摄像机图像(摄像机图像应能在工作站的显示器及监视器墙上显示) 。
6)图形工作站可对系统进行编程。
当收到联动控制信号时,工作站能自动调出与警报点相关的现场平面在监视墙上显示,并启动录像,同时声光报警提醒值班人员及时处理。
7)实现监视系统状态事件功能,系统的报警、功能切换、顺序事件、键盘活动、视频信号丢失等信息可以被实时的显示在图形工作站的显示器上。
8)系统可利用键盘或鼠标对各摄像机、云台、镜头、监视器进行控制,操作简单方便。
9)系统具有独立的视频移动报警功能,可按需要设置任意的报警画面或局部画面的移动报警。
10)系统应可设置操作员权限,被授权的操作员具有不同的操作权限、监控范围和系统参数。
11)系统应可设定任一监视器或监视器组用于报警处理,报警发生时立即显示报警联动的图像。
系统应可记忆多个同时到达的报警,并按报警的优先级别(如级别相同则按时间)进行排序。
12)系统应具有对主要设备的自检功能,故障报警。
13)系统应独立运行,并提供开放的通讯接口及协议,与安全管理系统进行集成,组成一个完整的安防系统。
3.3系统调试1、线路检查与测试对控制电缆进行校线,按施工图检查配线,查对接线是否正确,对接错的线进行修改,并修改其编号。
采用250V兆欧表对控制电缆绝缘进行测量,其线芯与线芯、线芯与地线绝缘不应小于0.5MΩ。
用500V 兆欧表对电源电缆绝缘进行测量,其线芯间和线芯与地线的绝缘不应小于0.5MΩ。
闭路电视系统是依靠三种形式的电缆连接起来的。
220V 交流电源供电线路,从系统总配电箱到控制器,从控制器至云台、到摄像机,从系统总配电箱到监视器。
24V 直流供电线路和单独传送的伴音线路,从摄像机至控制器。
视频电缆从摄像机至控制器,再从控制器(含视频切换器)至监视器。
信号线路不宜与强电线路同管或并行敷设,走线方式及要求应符合下表。
钢管在摄像机附近预留的位置、长度应基本准确、不应影响摄像机的转动。
上述表中规定的线路间距均为明敷时的距离,本工程线路是穿钢管暗敷设时,不受上表限制。
2、设备接线电缆由监控台、柜底部引入地槽,电缆离开机柜弯点10cm处开始成捆绑扎,根据电缆的数量每隔200~400cm绑扎一次。
所有电缆(整根都应逐根标示明显永久性标志,以区分电缆去向和传输信号。
引入室内或引出室外的电(光)缆在出入口处应加装防水弯,以免雨水顺电(光)缆流入设备或监控台、柜。
视频电缆传输的电平信号很弱,其接续不但要求可靠牢固,同时不能使信号衰减太大,连接处不允许扭接,要进行焊接,端头接续插头时,线芯和屏蔽层均应焊接在插头上,插头不但要与设备插座相配套,还要与电缆外径相配套,插头插入设备插座后,用插头外套螺母应将插头插座锁紧。
安装时应合理计算每根电缆的长度,按照每盘电缆的总长综合考虑,尽量减少中间接头。
控制电缆线芯多,在设备端一般与插头相接,插头上的每个线芯的连接均采用焊接,线芯绝缘护套长度适宜,电缆的外护套应包在插头后盖内,线芯剥去绝缘的长度为2mm左右,剥去太长容易发生互相碰线。
控制电缆应尽量少或不设中间接头,对于多芯电缆应按线芯颜色统一对所接端子作一规定,并在监控台、柜的接线箱的接线端子上做上编号,编号应和施工图中编号统一。
控制电缆的线芯经两人查对,确认接线正确,方可插接在设备上,插接后应用锁紧螺母锁紧。
监控室采用单相220V、50HZ电源供电,电源内部允许混入脉冲干扰脉刺(如可控硅开关电源、电弧焊接脉冲刺等),否则要隔离变压器供电。
引入摄像机、云台的控制线、电源线、视频电缆,在引出保护管时,用金属蛇皮管、塑料波纹管或聚氯乙稀软管进行保护,每根电缆均应有足够的松弛度,其长度应能满足云台旋转的最大距离,在此基础上还应留10cm左右余量,电缆应沿支架、吊架引向摄像机或云台并进行必要地绑扎,当云台在旋转时,不应使电缆出现互相绞缠现象。
电缆的引入端应设在云台的旋转死角处。
在配电箱中的电缆余量为配线箱周长的二份之一,电缆应沿配线槽、或绑扎整齐敷设在配线箱内。
若绑扎配线时,每10cm绑扎一次。
整个系统采用单点接地,接地母线采用铜质线,采用综合接地系统。
为了保证整个系统采用单点接地,在工程实施中做到视频信号传送过程中每路信号之间严格隔离,单独供电,信号共地集中在中心机房,接地措施的科学合理,可有力地保证了系统的抗干扰性能。
3、电源检测关闭监控台、柜上的总电源开关,检测交流电源电压,检查稳压装置的线路排列、电压表读数等。
关闭各电源分路开关,给监控台送电,测量各输出端电压,直流输出的极性,给每一回路送电,检查电源指示灯等。
检查各设备端电压。
4、单体调试设备的单体调试一般在监控室进行。
取视频电缆、控制电缆和电源电缆3~5m,一头接监控台、柜配线箱接线端子,另一头接相应的插头。
若某些小系统,不设专用监控台、柜,可以直接按系统构成原理图进行接线。
首先系统图接线,接通电源,电源指示灯亮,调整控制器的遥控云台旋钮,对电动云台进行遥控(电动云台应固定在稳固的三角支架或木台上)。
电动云台的水平旋转、垂直旋转角度满足设计要求时,可以调整云台的限位开关。
对摄像机防护罩按其功能进行逐项试验,分别试验其加热器、刮雨刷和排风扇等的工作情况,当各种功能均能满足设计要求,方可进行安装。
并对防护罩的保护电路进行检查,并作必要的试验调整。
5、联合调试1)系统支持TCP/IP 或RS485方式进行分级、多级联网控制。
2)系统通过RS232及其它相关接口,实现与图形工作站及控制键盘的连接。
图形工作站及键盘均能对一体化快球、自动变焦镜头等前端设备进行控制。
3)系统内置日期、时间、字符发生器,在每幅图像中叠加摄像机的编号、位置以及实时变化的时间(包括年、月、日、时、分、秒) 。
摄像机标题以全中文显示,日期/ 时间格式可调整。
4)系统具有视频丢失检测功能。
5)系统具有多种不同的报警显示方式及报警状态清除方式。
6)系统支持RS232作为报警输入接口,实现与入侵报警主机的联动控制。
7)系统支持键盘口令输入及优先级操作。
8)系统具有实时监控系统状态功能。
9)系统键盘同时支持对矩阵及硬盘录像机的控制。
10)支持快进、快退、慢进、逐帧等播放模式,快进/ 快退速度可调整。
11)支持外接键盘及工作站软件等远程集中控制。
12)支持用户权限管理。
13)图像管理软件。
14)支持WEB远程监控模式。
15)支持电子地图。
16)支持多工作站联网授权控制。
17)支持实时图像显示。
18)支持对硬盘录像机进行网络集中管理。
19)通过软件在多媒体工作站显示实时画面。
3.4系统测试记录表格系统联合调试时,将测试记录表记录各项调试内容,入下表。
A、系统测试记录表格项目名称:合意见B、安全防范系统部件的功能检测表项目名称:供货商:测试日期:年月日3.5调试人员及时间安排计划本系统调试测试过程,计划需要2—4 人投入到测试调试中,原计划从2010 年9 月23 日调试,22 个工作日完成。
