退火炉热工知识

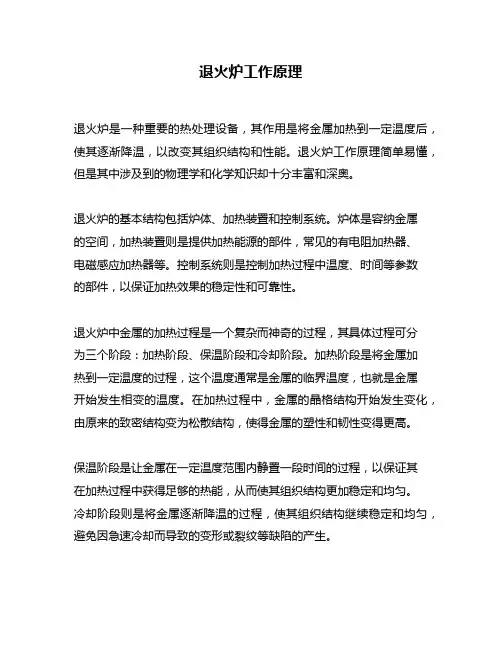

退火炉工作原理
退火炉是一种重要的热处理设备，其作用是将金属加热到一定温度后，使其逐渐降温，以改变其组织结构和性能。

退火炉工作原理简单易懂，但是其中涉及到的物理学和化学知识却十分丰富和深奥。

退火炉的基本结构包括炉体、加热装置和控制系统。

炉体是容纳金属
的空间，加热装置则是提供加热能源的部件，常见的有电阻加热器、
电磁感应加热器等。

控制系统则是控制加热过程中温度、时间等参数
的部件，以保证加热效果的稳定性和可靠性。

退火炉中金属的加热过程是一个复杂而神奇的过程，其具体过程可分
为三个阶段：加热阶段、保温阶段和冷却阶段。

加热阶段是将金属加
热到一定温度的过程，这个温度通常是金属的临界温度，也就是金属
开始发生相变的温度。

在加热过程中，金属的晶格结构开始发生变化，由原来的致密结构变为松散结构，使得金属的塑性和韧性变得更高。

保温阶段是让金属在一定温度范围内静置一段时间的过程，以保证其
在加热过程中获得足够的热能，从而使其组织结构更加稳定和均匀。

冷却阶段则是将金属逐渐降温的过程，使其组织结构继续稳定和均匀，避免因急速冷却而导致的变形或裂纹等缺陷的产生。

退火炉的工作原理对于热处理的质量和效率至关重要。

在工业生产中，合理的退火工艺可以显著提高产品的质量和效益，使得金属的性能更
加优化和完善。

同时，加热装置的选择、控制系统的设计以及加热过
程的参数也会直接影响到加热效果的稳定性和可靠性。

总之，退火炉的工作原理是一个综合了物理学、化学等多种学科知识
的复杂工程，其详细的工作原理和优化的工艺过程需要不断的实践和
研究，以满足现代化工业生产的需求。

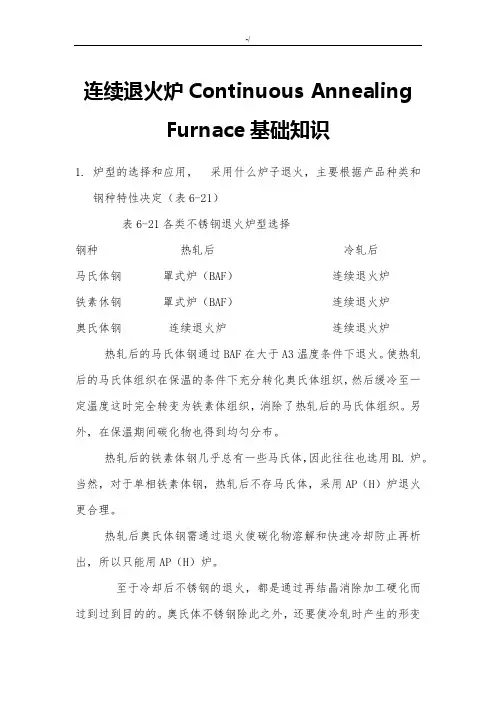

连续退火炉Continuous AnnealingFurnace基础知识1.炉型的选择和应用，采用什么炉子退火，主要根据产品种类和钢种特性决定（表6-21）表6-21各类不锈钢退火炉型选择钢种热轧后冷轧后马氏体钢罩式炉（BAF）连续退火炉铁素休钢罩式炉（BAF）连续退火炉奥氏体钢连续退火炉连续退火炉热轧后的马氏体钢通过BAF在大于A3温度条件下退火。

使热轧后的马氏体组织在保温的条件下充分转化奥氏体组织，然后缓冷至一定温度这时完全转变为铁素体组织，消除了热轧后的马氏体组织。

另外，在保温期间碳化物也得到均匀分布。

热轧后的铁素体钢几乎总有一些马氏体，因此往往也选用BL 炉。

当然，对于单相铁素体钢，热轧后不存马氏体，采用AP（H）炉退火更合理。

热轧后奥氏体钢需通过退火使碳化物溶解和快速冷却防止再析出，所以只能用AP（H）炉。

至于冷却后不锈钢的退火，都是通过再结晶消除加工硬化而过到过到目的的。

奥氏体不锈钢除此之外，还要使冷轧时产生的形变马氏体转变为奥氏体，因此都用AP（C） BA 这样的连续炉退火。

如果用BL 炉，则存在以下问题：1. 不管在什么条件下退火，由于退火时间长表面都会氧化，生成不均匀的铁鳞，存在显著的退火痕迹 2. 退火温度较高时，容易粘结和发生层间擦伤等表面缺陷。

⑵退火条件①退火条件的确定按下面的程序框图确定退火条件。

应注意的事项：用记的加工制造方法变化或对材质的要求变动时，应修订退火条件。

初期阶段没有充分把握，应按用户对退火产品的质量评价判定退火条件是否合适。

再结晶特性调查用碳矽棒热处理作实验（画出硬度曲线、晶粒度曲线、确认金相组织）退火温度设定设定退火温度上、下限值及退火时间出炉口目标材料温度的设定设定材温仪表指示值的目标值（上、下限温度）各段炉温和机组速度设定根据理论计算进行初步设定机组实际运行试验确认燃烧状况（烧咀负荷等）和通板状况（机组速度、除鳞性前后操作状况）判定性能是否合格根据检查标准判定退火条件确定前部工序，如炼钢、热轧、甚至冷轧的条件发生变化，需要修改冷轧后的退火条件。

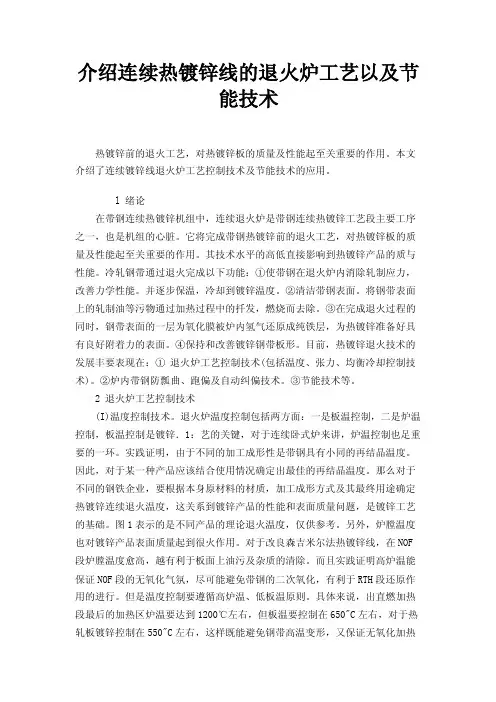

介绍连续热镀锌线的退火炉工艺以及节能技术热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。

本文介绍了连续镀锌线退火炉工艺控制技术及节能技术的应用。

l 绪论在带钢连续热镀锌机组中，连续退火炉是带钢连续热镀锌工艺段主要工序之一，也是机组的心脏。

它将完成带钢热镀锌前的退火工艺，对热镀锌板的质量及性能起至关重要的作用。

其技术水平的高低直接影响到热镀锌产品的质与性能。

冷轧钢带通过退火完成以下功能：①使带钢在退火炉内消除轧制应力，改善力学性能。

并逐步保温，冷却到镀锌温度。

②清洁带钢表面。

将钢带表面上的轧制油等污物通过加热过程中的扦发，燃烧而去除。

③在完成退火过程的同时，钢带表面的一层为氧化膜被炉内氢气还原成纯铁层，为热镀锌准备好具有良好附着力的表面。

④保持和改善镀锌钢带板形。

目前，热镀锌退火技术的发展丰要表现在：①退火炉工艺控制技术(包括温度、张力、均衡冷却控制技术)。

②炉内带钢防瓢曲、跑偏及自动纠偏技术。

③节能技术等。

2 退火炉工艺控制技术(I)温度控制技术。

退火炉温度控制包括两方面：一是板温控制，二是炉温控制，板温控制是镀锌．1：艺的关键，对于连续卧式炉来讲，炉温控制也足重要的一环。

实践证明，由于不同的加工成形性是带钢具有小同的再结晶温度。

因此，对于某一种产品应该结合使用情况确定出最佳的再结晶温度。

那么对于不同的钢铁企业，要根据本身原材料的材质，加工成形方式及其最终用途确定热镀锌连续退火温度，这关系到镀锌产品的性能和表面质量问题，是镀锌工艺的基础。

图1表示的是不同产品的理论退火温度，仅供参考。

另外，炉膛温度也对镀锌产品表面质量起到很火作用。

对于改良森吉米尔法热镀锌线，在NOF 段炉膛温度愈高，越有利于板面上油污及杂质的清除。

而且实践证明高炉温能保证NOF段的无氧化气氛，尽可能避免带钢的二次氧化，有利于RTH段还原作用的进行。

但是温度控制要遵循高炉温、低板温原则。

具体来说，出直燃加热段最后的加热区炉温要达到1200℃左右，但板温要控制在650"C左右，对于热轧板镀锌控制在550"C左右，这样既能避免钢带高温变形，又保证无氧化加热气氛。

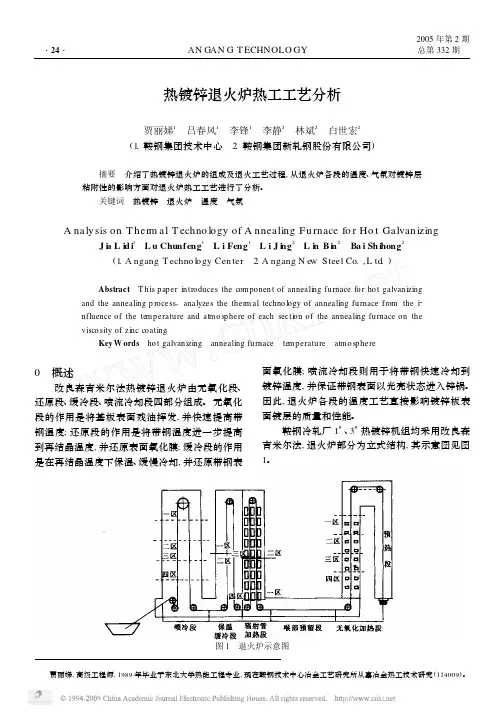

热镀锌退火炉热工工艺分析贾丽娣1　吕春风1　李锋1　李静2　林斌2　白世宏2(1.鞍钢集团技术中心　2.鞍钢集团新轧钢股份有限公司) 摘要　介绍了热镀锌退火炉的组成及退火工艺过程,从退火炉各段的温度、气氛对镀锌层粘附性的影响方面对退火炉热工工艺进行了分析。

关键词　热镀锌　退火炉　温度　气氛A nalysis on T herm al T echno logy of A nnealing Fu rnace fo r Ho t Galvan izingJ i a L id i 1　L u Chunfeng 1　L i Feng 1　L i J i ng 2　L i n B i n 2　Ba i Sh ihong2(1.A ngang T echno logy Cen ter 2.A ngang N ew Steel Co .,L td .) Abstract T h is paper introduces the component of annealing furnace fo r ho t galvanizingand the annealing p rocess ,analyzes the ther m al techno logy of annealing furnace from the i 2nfluence of the temperature and atmo sphere of each secti on of the annealing furnace on the visco sity of zinc coating .Key W ords ho t galvanizing annealing furnace temperature atmo sphere0　概述改良森吉米尔法热镀锌退火炉由无氧化段、还原段、缓冷段、喷流冷却段四部分组成。

无氧化段的作用是将基板表面残油挥发,并快速提高带钢温度;还原段的作用是将带钢温度进一步提高到再结晶温度,并还原表面氧化膜;缓冷段的作用是在再结晶温度下保温、缓慢冷却,并还原带钢表面氧化膜;喷流冷却段则用于将带钢快速冷却到镀锌温度,并保证带钢表面以光亮状态进入锌锅。

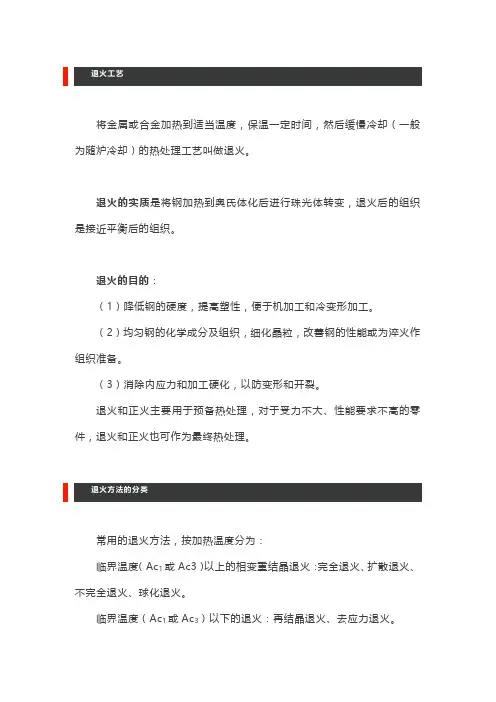

将金属或合金加热到适当温度，保温一定时间，然后缓慢冷却（一般为随炉冷却）的热处理工艺叫做退火。

退火的实质是将钢加热到奥氏体化后进行珠光体转变，退火后的组织是接近平衡后的组织。

退火的目的：（1）降低钢的硬度，提高塑性，便于机加工和冷变形加工。

（2）均匀钢的化学成分及组织，细化晶粒，改善钢的性能或为淬火作组织准备。

（3）消除内应力和加工硬化，以防变形和开裂。

退火和正火主要用于预备热处理，对于受力不大、性能要求不高的零件，退火和正火也可作为最终热处理。

常用的退火方法，按加热温度分为：临界温度（Ac1或Ac3）以上的相变重结晶退火：完全退火、扩散退火、不完全退火、球化退火。

临界温度（Ac1或Ac3）以下的退火：再结晶退火、去应力退火。

1、完全退火工艺：将钢加热到Ac3以上20~30℃，保温一段时间后缓慢冷却（随炉）以获得接近平衡组织的热处理工艺（完全奥氏体化）。

完全退火主要用于亚共析钢（w c=0.3~0.6%），一般是中碳钢及低、中碳合金钢铸件、锻件及热轧型材，有时也用于它们的焊接件。

低碳钢完全退火后硬度偏低，不利于切削加工；过共析钢加热至Ac cm以上奥氏体状态缓慢冷却退火时，Fe3CⅡ会以网状沿晶界析出，使钢的强度、硬度、塑性和韧性显著降低，给最终热处理留下隐患。

目的：细化晶粒、均匀组织、消除内应力、降低硬度和改善钢的切削加工性。

亚共析钢完全退火后的组织为F+P。

实际生产中，为提高生产率，退火冷却至500℃左右即出炉空冷。

2、等温退火完全退火需要的时间长，尤其是过冷奥氏体化比较稳定的合金钢。

如将奥氏体化后的钢较快地冷至稍低于Ar1温度等温，是A转变为P，再空冷至室温，可大大缩短退火时间，这种退火方法叫等温退火。

工艺：将钢加热到高于Ac3(或Ac1)的温度，保温适当时间后，较快冷却到珠光体区的某一温度，并等温保持，使奥氏体转变为珠光体，然后空冷至室温的热处理工艺。

目的：与完全退火相同，转变较易控制。

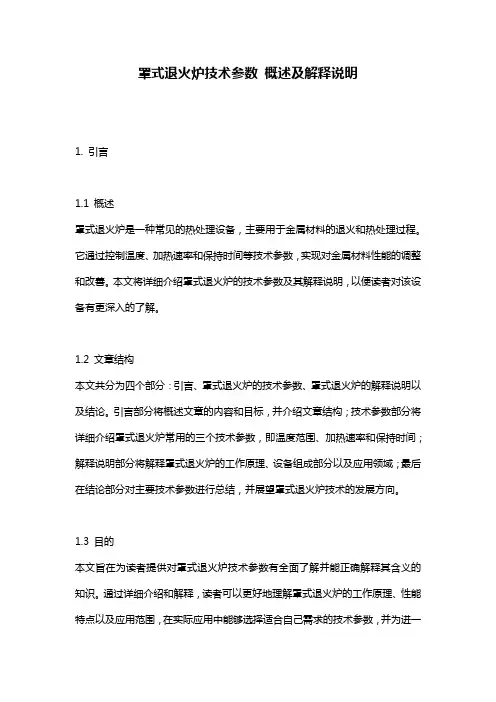

罩式退火炉技术参数概述及解释说明1. 引言1.1 概述罩式退火炉是一种常见的热处理设备，主要用于金属材料的退火和热处理过程。

它通过控制温度、加热速率和保持时间等技术参数，实现对金属材料性能的调整和改善。

本文将详细介绍罩式退火炉的技术参数及其解释说明，以便读者对该设备有更深入的了解。

1.2 文章结构本文共分为四个部分：引言、罩式退火炉的技术参数、罩式退火炉的解释说明以及结论。

引言部分将概述文章的内容和目标，并介绍文章结构；技术参数部分将详细介绍罩式退火炉常用的三个技术参数，即温度范围、加热速率和保持时间；解释说明部分将解释罩式退火炉的工作原理、设备组成部分以及应用领域；最后在结论部分对主要技术参数进行总结，并展望罩式退火炉技术的发展方向。

1.3 目的本文旨在为读者提供对罩式退火炉技术参数有全面了解并能正确解释其含义的知识。

通过详细介绍和解释，读者可以更好地理解罩式退火炉的工作原理、性能特点以及应用范围，在实际应用中能够选择适合自己需求的技术参数，并为进一步研究和发展罩式退火炉技术提供参考。

以上是对“1. 引言”部分内容的详细描述，希望对你的撰写工作有所帮助。

2. 罩式退火炉的技术参数2.1 温度范围罩式退火炉的温度范围通常根据不同的应用需求而变化。

一般来说，罩式退火炉可以提供从几百摄氏度到数千摄氏度的温度控制范围。

这种宽广的温度范围使得罩式退火炉能够适用于各种材料和工艺的退火处理。

2.2 加热速率加热速率是指罩式退火炉在加热过程中提供给待处理材料的能量转移速率。

加热速率直接影响着材料内部结构的改变以及整个退火过程所需的时间。

高加热速率可以缩短退火时间，但也可能对材料产生不利影响。

在选择合适的加热速率时，需要考虑具体应用要求、材料特性以及保证产物质量等因素。

2.3 保持时间保持时间是指将待处理材料在设定温度下保持稳定状态所需的时间长度。

不同材料和工艺需要不同的保持时间来达到期望的效果。

在冷却过程开始之前的保持时间可以影响材料的晶粒尺寸、相变和应力消除等。

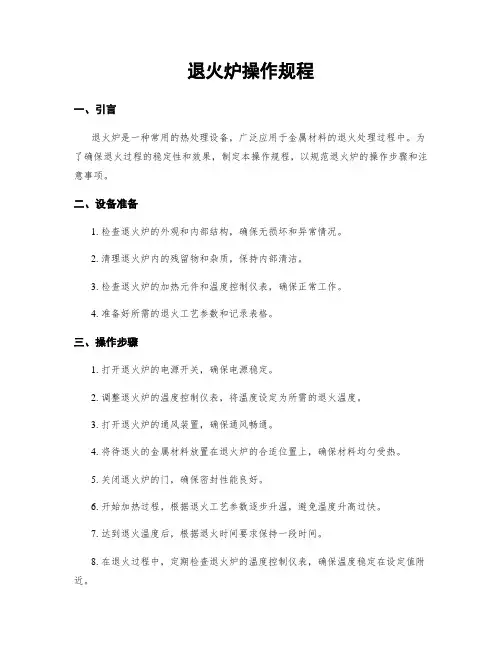

退火炉操作规程一、引言退火炉是一种常用的热处理设备，广泛应用于金属材料的退火处理过程中。

为了确保退火过程的稳定性和效果，制定本操作规程，以规范退火炉的操作步骤和注意事项。

二、设备准备1. 检查退火炉的外观和内部结构，确保无损坏和异常情况。

2. 清理退火炉内的残留物和杂质，保持内部清洁。

3. 检查退火炉的加热元件和温度控制仪表，确保正常工作。

4. 准备好所需的退火工艺参数和记录表格。

三、操作步骤1. 打开退火炉的电源开关，确保电源稳定。

2. 调整退火炉的温度控制仪表，将温度设定为所需的退火温度。

3. 打开退火炉的通风装置，确保通风畅通。

4. 将待退火的金属材料放置在退火炉的合适位置上，确保材料均匀受热。

5. 关闭退火炉的门，确保密封性能良好。

6. 开始加热过程，根据退火工艺参数逐步升温，避免温度升高过快。

7. 达到退火温度后，根据退火时间要求保持一段时间。

8. 在退火过程中，定期检查退火炉的温度控制仪表，确保温度稳定在设定值附近。

9. 退火结束后，逐步降温，避免温度降低过快。

10. 当温度降至安全范围时，打开退火炉的门，取出退火后的金属材料。

11. 对退火后的材料进行质量检查，确保达到退火要求。

12. 关闭退火炉的电源开关，清理退火炉内的残留物和杂质。

13. 记录退火过程中的温度、时间和材料信息，保存好相关记录。

四、注意事项1. 操作人员必须熟悉退火炉的结构和工作原理，严格按照操作规程操作。

2. 在退火过程中，严禁将手伸入退火炉内，以免烫伤。

3. 加热过程中，应定期检查退火炉的温度控制仪表，确保温度稳定性。

4. 退火炉的通风装置必须保持畅通，以排除烟雾和有害气体。

5. 退火炉的门在加热过程中严禁打开，以免影响退火效果。

6. 操作人员应穿戴好防护装备，如耐高温手套、防护眼镜等。

7. 退火炉的维护保养工作应定期进行，确保设备的正常运行。

8. 操作人员必须具备一定的急救知识，以应对突发情况。

五、总结本操作规程详细介绍了退火炉的操作步骤和注意事项，操作人员在使用退火炉时应严格按照规程操作，确保退火过程的稳定性和效果。

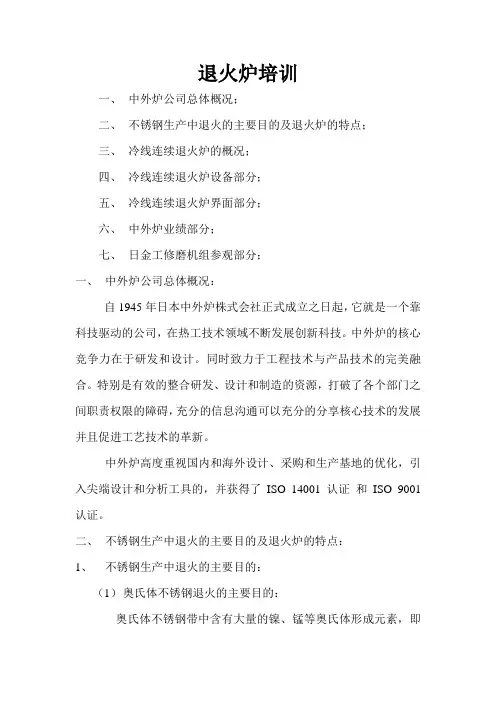

退火炉培训一、中外炉公司总体概况；二、不锈钢生产中退火的主要目的及退火炉的特点；三、冷线连续退火炉的概况；四、冷线连续退火炉设备部分；五、冷线连续退火炉界面部分；六、中外炉业绩部分；七、日金工修磨机组参观部分；一、中外炉公司总体概况：自1945年日本中外炉株式会社正式成立之日起，它就是一个靠科技驱动的公司，在热工技术领域不断发展创新科技。

中外炉的核心竞争力在于研发和设计。

同时致力于工程技术与产品技术的完美融合。

特别是有效的整合研发、设计和制造的资源，打破了各个部门之间职责权限的障碍，充分的信息沟通可以充分的分享核心技术的发展并且促进工艺技术的革新。

中外炉高度重视国内和海外设计、采购和生产基地的优化，引入尖端设计和分析工具的，并获得了ISO 14001 认证和ISO 9001 认证。

二、不锈钢生产中退火的主要目的及退火炉的特点：1、不锈钢生产中退火的主要目的：（1）奥氏体不锈钢退火的主要目的：奥氏体不锈钢带中含有大量的镍、锰等奥氏体形成元素，即使在常温下也是奥氏体组织，但是钢中含碳较多时，热轧后会析出碳化物。

另外，晶粒也会因加工硬化而变形。

奥氏体不锈钢可能含有质量分数不大于0.08%或不大于0.15%的碳，而碳在奥氏体中有一定的溶解度。

这种钢的退火是将钢加热到退火温度，使析出的碳化物在高温下充分固溶在奥氏体中，然后迅速冷却，使溶入奥氏体中的碳保持在常温。

同时，在退火中调整晶粒度，以达到软化的目的。

（2）铁素体不锈钢退火的主要目的：铁素体不锈钢通常没有γ→α转变，在高温和常温下都是铁素体组织。

但是当钢中含有一定的碳、氮等奥氏体形成元素时，即使有很高的铬含量，高温时也会部分形成奥氏体，在热轧后的冷却过程中也会发生马氏体转变，使钢硬化。

因此这类钢的退火目的是一方面使其在轧制中被拉长的晶粒变成等轴晶粒；另一方面是使马氏体分解为铁素体和晶粒状碳化物，以达到软化的目的。

（3）马氏体不锈钢退火的主要目的：马氏体不锈钢在高温下为奥氏体，热轧冷却过程中发生马氏体相变，常温下得到高硬度的马氏体组织。

退火炉操作规程范本一、安全操作规程：1. 在使用退火炉之前，应仔细检查炉体、电源线、温度控制装置等设备是否完好，并确保所有操作人员具备相应的操作技能和安全知识。

2. 必须穿戴好工作服和防护用品，如耐高温手套、防护眼镜、工作鞋等。

3. 在操作退火炉时，严禁穿衣、帽子或其他易燃物品。

4. 操作过程中，应提前排除炉膛内可能存在的杂物和残留物，以免造成安全事故。

5. 炉体周围应保持干燥和整洁，不得堆放易燃和爆炸物品。

6. 严禁在退火炉附近吸烟、喷雾剂等易燃物品，以防引发火灾和爆炸。

7. 在操作退火炉期间，必须随时监控炉体温度和压力的变化，并及时采取相应的应对措施。

二、操作步骤：1. 打开炉门前，应先将温度控制装置调至初始温度，确保炉膛内温度逐渐升高，待炉膛内温度达到设定温度后，方可打开炉门。

2. 打开炉门后，将待处理的材料放置在退火炉台面上，并确保材料放置的位置正确且稳固。

3. 关闭炉门之前，务必确认材料放置的位置准确，并将炉门严密关闭，以确保热处理的效果。

4. 开始加热过程后，应定时检查炉体内温度的变化，确保温度控制在设定的范围内。

5. 加热过程中，应根据不同材料的特性和要求，合理调整退火炉的温度和时间。

6. 当温度达到设定的退火温度后，应及时关闭升温装置，并保持温度稳定一段时间，以确保退火效果。

7. 退火时间一般为一小时左右，具体时间根据材料的性质和要求来确定。

8. 当退火时间到达后，应逐渐降低退火炉的温度，以避免材料在急剧冷却过程中产生变形或应力。

9. 冷却过程中，应将温度控制装置调至适当的温度，以确保材料的冷却速率符合要求。

10. 冷却完毕后，打开炉门将材料取出，注意避免烫伤。

三、设备维护与清洁：1. 每次使用退火炉后，应仔细清理炉膛内的残留物和杂质，以免影响下次使用的效果。

2. 定期对退火炉进行维护保养，检查电气线路和温度控制装置的运行情况，及时更换损坏的零部件。

3. 保持退火炉设备的整洁和干燥，防止设备受潮、生锈等情况。

退火炉操作规程第一章绪论第一条操作规程的目的和意义退火炉是一种重要的热处理设备，用于改善材料的机械性能和物理性能。

为了确保退火炉的安全运行和退火效果的稳定性，制定本操作规程。

第二条适用范围本操作规程适用于所有使用退火炉进行材料退火处理的单位和个人。

第三条术语和定义1. 退火炉：用于进行材料退火处理的热处理设备。

2. 模具：用于固定材料的容器，以便进行加热处理。

3. 加热时间：材料加热到目标温度所需要的时间。

4. 保温时间：材料在目标温度下保持的时间。

第二章退火炉的基本要求第四条安全操作要求1. 在操作退火炉之前，必须了解退火炉的基本结构和工作原理。

2. 操作人员必须具备相关的热处理知识和经验，并且接受过必要的培训。

3. 必须穿戴合适的劳动保护用品，如防热手套、护目镜等。

4. 严禁在退火炉周围堆放可燃物品和易燃材料。

5. 退火炉必须定期维护和保养，确保其正常运行。

第五条操作环境要求1. 操作退火炉的场所必须通风良好，以免积聚有害气体。

2. 退火炉周围必须保持整洁，严禁堆放杂物。

3. 操作人员必须保持清醒，不得在操作退火炉时饮酒或受到其他影响。

第三章退火炉的操作流程第六条开机操作1. 根据退火炉的使用手册，启动退火炉系统。

2. 检查电源和供气设备是否正常。

3. 将需要退火的材料放入模具中，并将模具放入退火炉内。

4. 调整退火炉的温度和时间设置，根据材料的要求进行调整。

5. 按下启动按钮，启动退火炉。

第七条加热操作1. 在退火炉启动后，观察加热过程中的温度变化，确保温度上升稳定。

2. 注意观察退火炉内的压力变化，及时调整气体供应以保持压力稳定。

3. 加热过程中，严禁打开退火炉门，以免热量流失和高温气体外泄。

4. 加热过程中，定期检查退火炉的运行状态，确保设备正常工作。

第八条保温操作1. 当材料达到目标温度后，按照要求设定的保温时间进行保温。

2. 保温过程中，观察退火炉内的温度变化，及时调整加热功率和供气量，保持温度稳定。

退火炉说明书退火炉操作手册编制：审核：批准：日期：爱协林工业炉工程（北京）有限公司目录1.综述 12.安全说明书 53.设备的技数数据 124.设备结构介绍 155.控制及操作 186.开炉操作 347.停炉 438.安全事项及故障处理 469.维修保养 5710.简短操作说明 581. 综述1.1前言本操作说明介绍了对炉子及配属设备的结构及功能，提供了设备安全操作所必须的相关安全知识。

按照相关的法律规程，本操作说明必须存放在合适的位置，以便操作人员随时取用。

设备投产之前，所有操作者必须仔细阅读本操作说明，并经过充分培训方可上岗操作。

相关培训必须定期重复进行，培训要特别重点强调各种危险情况的可能性，及出现故障时的紧急措施。

保修期内，用户必须将各种运行数据及完成的各项维修保养工作记入炉子运行记录本内，该记录本卖方将随设备提供。

相应的各种故障报警也要作记录。

完整的运行数据和维修记录是用户得到保修的前提条件。

本操作说明的版权属于AICHELIN工业炉公司，AICHELIN公司有权随时对其进行全部或部分修改。

1.2地址、电话本公司的垂询和联系电话如下：爱协林工业炉工程（北京）有限公司AICHELIN INDUSTRIAL FURNACE ENGINEERING（BEIJING）CO. LTD.电话号码：60771425传真号：60772402订购备件时请注明设备出厂编号，零件型号。

1.3相关标准本套设备按照以下法规设计制造及安装操作：工业标准（贸易规则）DVGWIEC---规则VDI—规则DIN—规则以上未能详列所有标准。

安装使用时，也必须遵循当地的法律法规。

1.4本操作说明的适用范围本操作说明适用于按照出厂编号SY0203交付的整套设备，以及设备验收之前移交给用户的各种附件。

未经AICHELIN允许，用户善自使用其它备件引起的设备损坏或故障，我们有权拒绝法律索赔。

1.5安装概述到货检查及验收承运人将货物运到指定地点后，首先检查外观有无损坏。

高频退火炉安全操作规程1. 安全操作要求在使用高频退火炉时，为确保工作人员的安全，必须遵守以下操作规程：1.1 穿戴个人防护装备：在操作高频退火炉时，每位操作人员必须佩戴安全帽、防护眼镜、防护手套及耐高温的工作服等个人防护装备。

1.2 检查设备安全：在开始工作前，必须检查退火炉的设备是否处于良好的工作状态，包括检查电缆、传感器、供电线路等。

1.3 严禁单人操作：高频退火炉的操作必须由至少两人进行，其中一人负责操作设备，另一人负责监控设备运行情况，并随时做好事故应急准备。

1.4 禁止操作饱和蒸汽：在操作高频退火炉时，严禁操作饱和蒸汽，避免因高温蒸汽接触皮肤和呼吸道造成伤害。

1.5 注意放置工具和材料：在操作过程中，工具和材料必须放置整齐，避免杂乱堆放导致的意外伤害。

1.6 禁止操作热导材料：严禁在高频退火炉周围操作热导材料，以免发生热辐射伤害。

2. 设备操作步骤2.1 开启设备：确保设备的电源及供电线路连接正常后，先启动冷却系统，然后打开高频退火炉的总电源开关。

2.2 设置温度：按照工艺要求，在控制面板上设置需要的退火温度，并确认设定温度准确无误。

2.3 加载材料：等待设备预热后，小心地将待退火的材料放入退火炉中，注意避免碰撞和损坏。

2.4 启动加热：按下控制面板上的启动加热按钮，设备将开始加热过程，并自动控制温度达到设定值。

2.5 监控过程：在加热过程中，操作人员应时刻关注退火炉的运行状态，确保温度稳定且不超过设定值。

2.6 退火完成：当退火时间到达设定值后，操作人员应当关闭加热按钮，并等待一段时间，确保材料温度逐渐降低。

2.7 取出材料：待材料温度降低到安全范围后，谨慎地将材料取出并放置到指定位置，并关闭高频退火炉的总电源开关。

3. 灭火应急措施3.1 火灾风险评估：在操作高频退火炉期间，要时刻关注火灾风险，定期查看退火炉周围是否有易燃物质积聚。

3.2 灭火器材准备：在操作现场附近配置灭火器材，确保灭火器材的种类、数量和有效期均符合要求。
