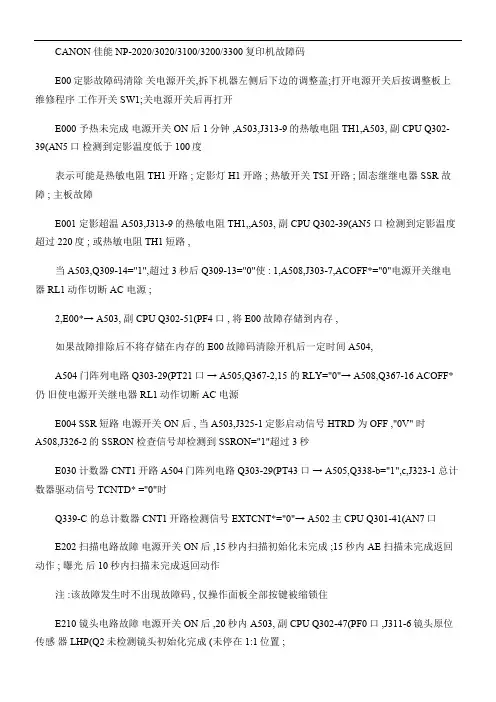

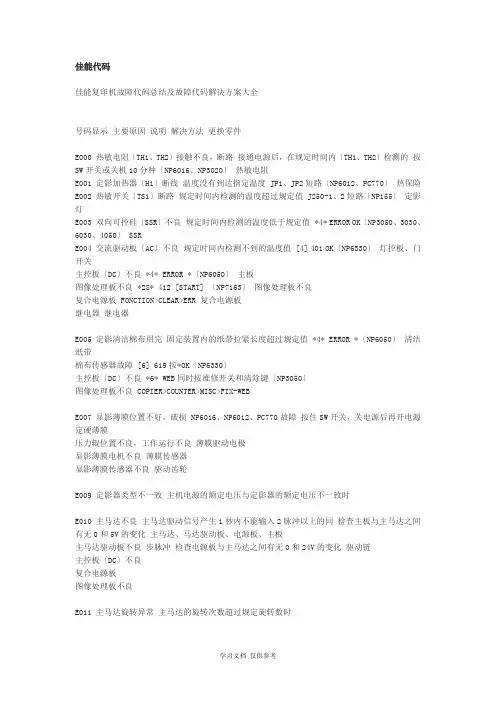

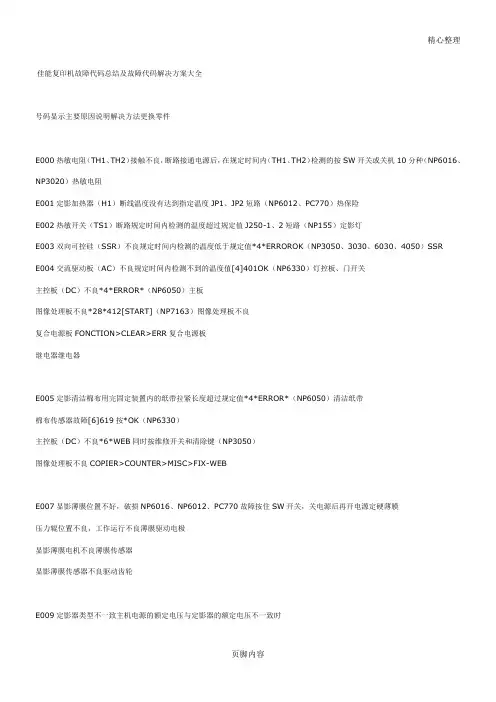

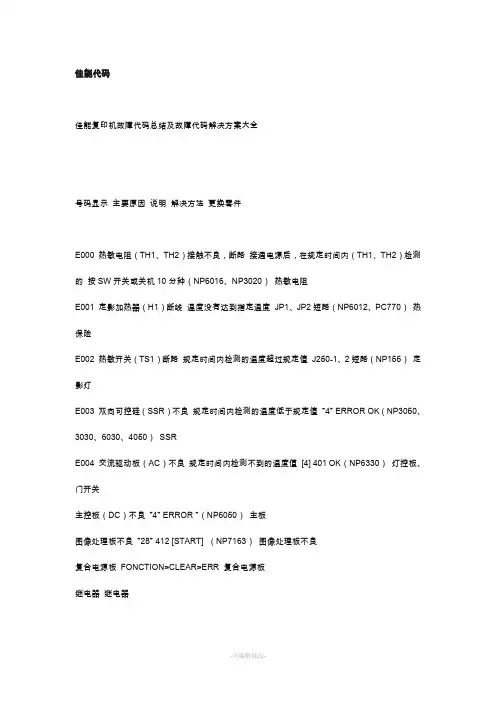

CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码

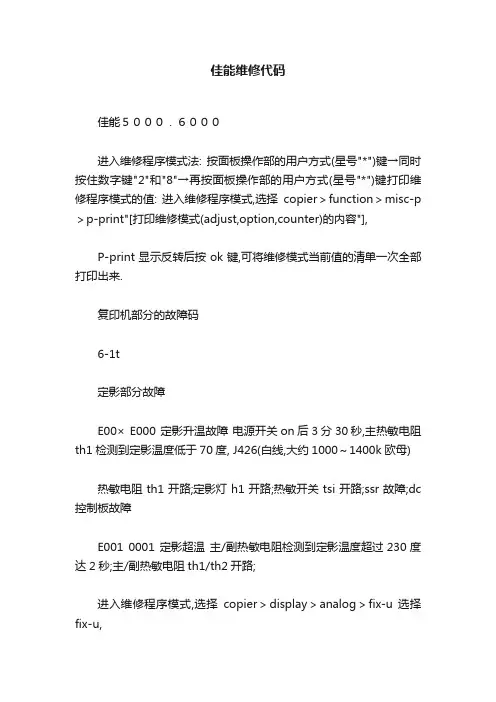

E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开
E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度
表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障
E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路,
当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源;
2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存,
如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504,
A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源
E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒
E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时
Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口)
E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作
注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住
E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置);
按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板
E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定
E400 ADF电路故障主板与ADF板通讯出错
E500 分页器电路故障主板与分页器板通讯出错
E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化

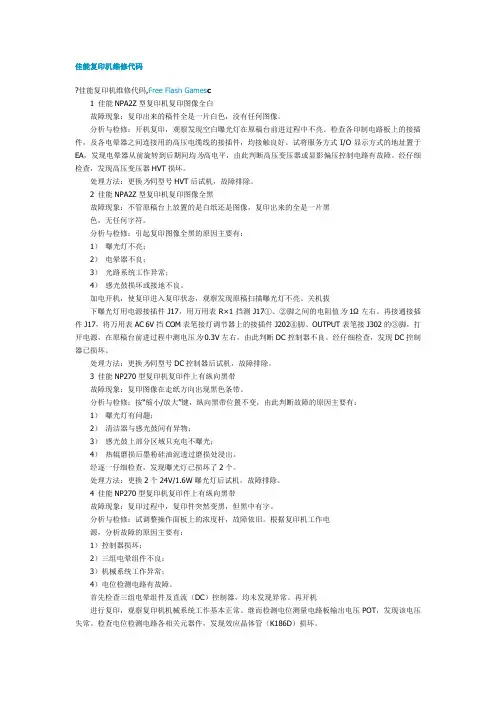

CANON 佳能NP-2020/3020/3100/3200/3300复印机维修资料
OPC感光鼓直径:φ30毫米;型号:NPG-8;产品编号:F43-4101-300
单组份墨粉型号:NPG-8墨粉;产品编号:F41-9601-320
镜头使用可变焦距的镜头
缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电
维修程序调整用电路板上电位器;SW1;R1,R2,R3的功能
J51-9,VR1 →A502 J312-4→J311-4→J701-1 AE传感器增益(AEGN)调整
J51-5,VR2→A503 J312-8 AE传感器斜率(AEAVL)调整
J51-3,VR3→A503 J312-10 前沿空白(PRWWA)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,
J51-4,VR4→A503 J312-9 第二页前沿空白(PRWWAB)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,
J51-2,VR5→A503 J312-11 前沿对位(RGAVL)调整顺时针转动VR5前沿对位宽度增大
J51-6,SW1→A506 J312-7维修程序工作开关(SRSW)
J51-10,R1→A506 J312-3(AEMN) R1断开取消电源ON时的AE功能优先
J51-11,R2→A506 J312-2(SZKL) R2断开取消原稿检测功能
J51-12,R3→A506 J312-1ATCLK R3断开取消自动复位功能
主板高压单元
A503,J305-1→J801-7 鼓充电栅极电压ON/控制信号(GRDON/) GRDON/="1"时鼓充电栅极电压=0,作为前沿空白消电,连续复印时纸间非图像区的消电
A502,J305-2→J801-6 鼓充电栅极电压调整电位器VR301(GRAVL) GRBC 调整标准鼓栅极电压=-794±4V
A503,J305-3→J801-5 主充/转印高压ON/控制信号(HVTON/)
A509,J305-4→J801-4 高压单元供电+24VA
A503,J305-5→J801-3 显影AC偏压ON/控制信号(ACBON/) 1300V p-p
A503,J305-6→J801-2 显影DC偏压调整信号(DCBC/) (DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化
A509,J305-7→J801-1 高压单元供电GND
主板A503,J325-1（定影灯SSR ON驱动命令信号HTRD +5V）→定影灯SSR -3（SSR -4 GND）定影灯SSR -1，2→SSR导通检测电路板
