高中物理选修3-1静电场重点题型专题练习

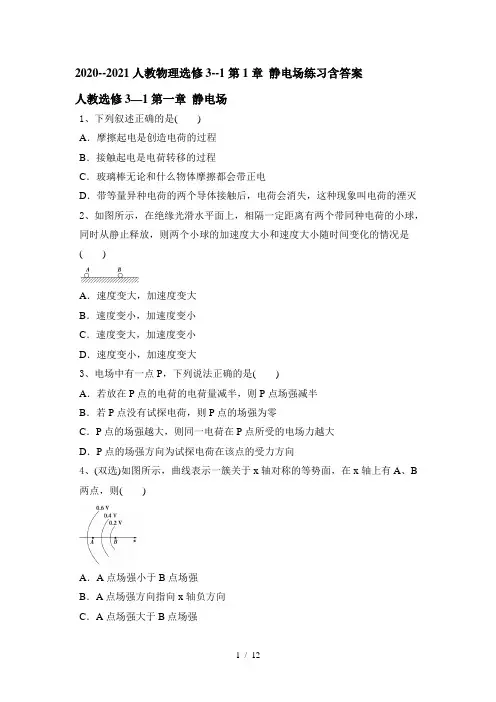

2020--2021人教物理选修3--1第1章静电场练习含答案人教选修3—1第一章静电场1、下列叙述正确的是()A．摩擦起电是创造电荷的过程B．接触起电是电荷转移的过程C．玻璃棒无论和什么物体摩擦都会带正电D．带等量异种电荷的两个导体接触后，电荷会消失，这种现象叫电荷的湮灭2、如图所示，在绝缘光滑水平面上，相隔一定距离有两个带同种电荷的小球，同时从静止释放，则两个小球的加速度大小和速度大小随时间变化的情况是()A．速度变大，加速度变大B．速度变小，加速度变小C．速度变大，加速度变小D．速度变小，加速度变大3、电场中有一点P，下列说法正确的是()A．若放在P点的电荷的电荷量减半，则P点场强减半B．若P点没有试探电荷，则P点的场强为零C．P点的场强越大，则同一电荷在P点所受的电场力越大D．P点的场强方向为试探电荷在该点的受力方向4、(双选)如图所示，曲线表示一簇关于x轴对称的等势面，在x轴上有A、B 两点，则()A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势5、电场中a、b两点间的电势差U ab＝1 V，将一电子从a点移到b点，电子克服静电力做的功为1 eV，则()A．场强方向一定是由b指向aB．场强方向一定是由a指向bC．电子的电势能增加1 eVD．电子的电势能减少1 eV6、如图所示是一个匀强电场的等势面示意图，每两个相邻的等势面相距2 cm，由此可以确定电场强度的方向和数值是()A．竖直向下，E＝100 V/mB．水平向左，E＝100 V/mC．水平向左，E＝200 V/mD．水平向右，E＝200 V/m7、一金属球，原来不带电，现沿球直径的延长线放置一均匀带电的细杆MN，如图所示，金属球上感应电荷产生的电场在球内直径上a、b、c三点的场强大小分别为E a、E b、E c，三者相比，则()A．E a最大B．E b最大C．E c最大D．E a＝E b＝E c8、(多选)对于水平放置的平行板电容器，下列说法中正确的是()A．将两极板的间距加大，电容将增大B．将两极板平行错开，使正对面积减小，电容将减小C．在下极板的内表面上放置一面积和极板相等，厚度小于极板间距的陶瓷板，电容将增大D．在下极板的内表面上放置一面积和极板相等，厚度小于极板间距的铝板，电容将增大9、如图所示，一个平行板电容器充电后与电源断开，从负极板处释放一个电子(不计重力)，设其到达正极板时的速度为v1，加速度为a1。

高中物理必刷题适用高二年级选修3-1全册电子档选修3-1高中物理必刷题第一章静电场第1节电荷及其守恒定律刷基础题型1三种起电方式1．［福建三明三地三校2020高二上月考］关于摩擦起电现象，下列说法中正确的是（）A．摩擦起电现象使本来没有电子或质子的物体产生了电子或质子B．两种不同材料的绝缘体互相摩擦后，同时带上等量异种电荷C．摩擦起电可能是因为摩擦导致质子从一个物体转移到另一个物体而形成的D．用丝绸摩擦玻璃棒时，电子从丝绸转移到玻璃棒上，玻璃棒因质子数少于电子数而显示带负电2．［四川遂宁二中2020高二上期中改编］近期有一档关于科学探索的电视直播节目很受欢迎。

在某期节目里，一位少女站在绝缘平台上，当她用手触摸一个金属球时，会看到她的头发慢慢竖起，像是孔雀开屏，如图所示。

下列说法正确的是（）A．头发竖起是因为她的身上带上了电荷B．她只有带正电荷时，头发才会竖起C．她只有带负电荷时，头发才会竖起D．与电荷无关，这是她的特异功能3．［广东江门新会一中2020高二上月考］两个原来不带电的金属球B、C接触放置将带负电的A球靠近B球（不接触），则（）A．B球将带正电B．C球不带电C．用手摸一下B球，B球不再带电D．将B、C分开，移走A，再将B、C接触，B球带正电4．［陕西十校2020高二上月考］如图所示，用带有正电的带电体A，靠近（不接触）不带电的验电器的上端金属球，则（）A．验电器金属箔张开，因为整个验电器都带上了正电荷B．验电器金属箔张开，因为整个验电器都带上了负电荷C．验电器金属箔张开，因为验电器下部箔片都带上了正电荷D．验电器金属箔不张开，因为带电体A没有和验电器的金属球接触题型2电荷守恒定律5．［浙江温州2019高二上月考］（多选）A和B是两个原来不带电的物体，它们相互摩擦后，A带1.6×10-10C的正电荷，则下列判断正确的是（）A．摩擦前，A和B的内部没有任何电荷B．摩擦过程中，电子从A转移到BC．摩擦后，B一定带1.6×10-10C的负电荷D．摩擦过程中，A失去1.6×10-10个电子6．（多选）用棉布分别与聚丙烯塑料板和聚乙烯塑料板摩擦的实验结果如图，由此对摩擦起电的说法正确的是（）A．两个物体摩擦时，表面粗糙的易失去电子B．两个物体摩擦起电时，一定同时带上种类以及数量不同的电荷C．两个物体摩擦起电时，带上电荷的种类不同但数量相等D．同一物体与不同种类的物体摩擦，该物体所带电荷的种类可能不同题型3元电荷7．［吉林长春2020高二上期中］关于元电荷，下列说法错误的是（）A．所有带电体的电荷量的绝对值一定等于元电荷的整数倍B．元电荷的值通常取e=1.60×10-19CC．元电荷实际上是指电子和质子本身D．元电荷e的数值最早是由美国科学家密立根用实验测得的8．［四川石室中学2020高二上期中］某个物体的带电荷量不可能是（）A．3.2×10-19C B．-6.4×10-20CC．-1.6×10-18C D．4.0×10-17C题型4接触起电时两物体上电荷的分布9．［山西长治二中2020高二上月考］两个完全相同的金属小球M、N，带电荷量分别为-4q和+2q．两球接触后分开，M、N的带电荷量分别为（）A．+3q，-3q B．-2q，+4qC．+2q，-4q D．-q，-q刷提升1．［湖北沙市中学2020高二上期中］下列关于起电的说法错误的是（）A．不管是何种起电方式，都要遵循电荷守恒定律B．摩擦起电时，失去电子的物体带正电，得到电子的物体带负电C．摩擦起电和感应起电都能使电子转移，只不过前者使电子从一个物体转移到另一个物体上，而后者则使电子从物体的一部分转移到另一部分D．一个带电的物体接触一个不带电的物体，则两个物体带上等量异种电荷2．如图所示是伏打起电盘的示意图，其起电原理是（）A．摩擦起电B．感应起电C．接触起电D．以上三种方式都不是3．［江西南昌二中2020高二上月考］使带电的金属球靠近不带电的验电器，验电器的箔片张开下列各图所表示的验电器上感应电荷的分布情况正确的是（）4．［北京师范大学附中2019高一期末］取一对用绝缘柱支持的导体A 和B ，使它们彼此接触，起初它们都不带电，贴在它们下部的金属箔片是闭合的，如图所示。

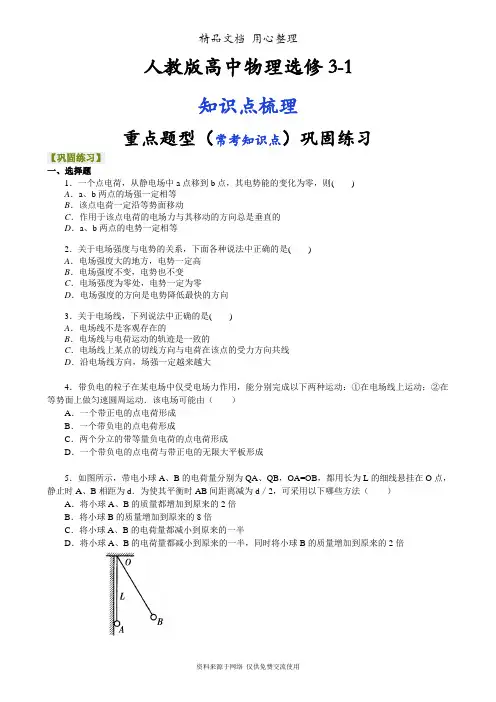

人教版高中物理选修3-1知识点梳理重点题型（常考知识点）巩固练习【巩固练习】一、选择题1．一个点电荷，从静电场中a点移到b点，其电势能的变化为零，则()A．a、b两点的场强一定相等B．该点电荷一定沿等势面移动C．作用于该点电荷的电场力与其移动的方向总是垂直的D．a、b两点的电势一定相等2．关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零处，电势一定为零D．电场强度的方向是电势降低最快的方向3．关于电场线，下列说法中正确的是()A．电场线不是客观存在的B．电场线与电荷运动的轨迹是一致的C．电场线上某点的切线方向与电荷在该点的受力方向共线D．沿电场线方向，场强一定越来越大4．带负电的粒子在某电场中仅受电场力作用，能分别完成以下两种运动：①在电场线上运动；②在等势面上做匀速圆周运动．该电场可能由（）A．一个带正电的点电荷形成B．一个带负电的点电荷形成C．两个分立的带等量负电荷的点电荷形成D．一个带负电的点电荷与带正电的无限大平板形成5．如图所示，带电小球A、B的电荷量分别为QA、QB，OA=OB，都用长为L的细线悬挂在O点，静止时A、B相距为d．为使其平衡时AB间距离减为d／2，可采用以下哪些方法（）A．将小球A、B的质量都增加到原来的2倍B．将小球B的质量增加到原来的8倍C．将小球A、B的电荷量都减小到原来的一半D．将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的2倍6．质量为m 的物块，带正电荷为Q ，开始时让它静止在倾角α=60°的固定光滑绝缘斜面顶端，整个装置放在水平向左、大小为3mg E Q =的匀强电场中，如图所示．斜面高为H ，释放物块后，物块落地的速度大小为（ ）A ．2gHB ．52gHC ．22gHD ．223gH 7．如图6所示，在x 轴上关于原点O 对称的两点固定放置等量异种点电荷＋Q 和－Q ，x 轴上的P 点位于－Q 的右侧．下列判断正确的是( )A ．在x 轴上还有一点与P 点电场强度相同B ．在x 轴上还有两点与P 点电场强度相同C ．若将一试探电荷＋q 从P 点移至O 点，则其电势能增大D ．若将一试探电荷＋q 从P 点移至O 点，则其电势能减小8．两带电小球，电荷量分别为＋q 和－q ，固定在一长度为l 的绝缘杆两端，置于电场强度为E 的匀强电场中，杆与场强方向平行，其位置如图所示，若此杆绕过O 点垂直于杆的轴转过180°，则在此过程中静电力做功为( )A ．0B ．qElC ．2qElD ．πqEl二、填空题9．如图所示，A 、B 两板间加速电压为U 1，C 、D 两板间偏转电压为U 2.一个静止的α粒子(42He )自A 板起相继被加速、偏转，飞离偏转电场时的最大侧移为C 、D 板间距离一半，则它的出射速度的大小为________．10．如图所示，A 、B 、C 三点为一直角三角形的三个顶点，∠B ＝30°，现在A 、B 两点放置两点电荷q A 、q B ，测得C 点场强的方向与BA 方向平行，则q A 带________电，q A ∶q B ＝________.三、解答题11．三个带正电的微粒，电荷量均为Q，放在边长为a的等边三角形的三个顶点位置，问在此三角形的中心应放置怎样的电荷。

【典型例题】[例1] 如图中虚线表示等势面，相邻两等势面间电势差相等。

有一带正电的粒子在电场中运动，实线表示该带正电的粒子只在电场力作用下的运动轨迹，粒子在a点的动能为20 eV，运动到b点时的动能为2 eV。

若取c点为零势点，则当粒子的电势能为一6 eV时，它的动能是（）A. 16 eVB. 14 eVC. 6 eVD. 4 eV解析：因该带正电的粒子从a点运动到b点动能减少了18eV，则运动至c等势面时的动能Ekc＝20eV一＝8eV，带电粒子的总能量E＝Ekc+Ec＝8eV+0＝8eV。

当粒子的电势能为-6eV时，动能Ek＝8eV一（一6）eV＝14eV，选项B正确。

说明：带电粒子只在电场力作用下运动，动能和电势能相互转化，总能量守恒。

[例2] 如图所示，在真空中，两条长为60 cm的丝线一端固定于O点，另一端分别系一质量均为0.1g的小球A和B。

当两小球带相同的电荷量时，A球被光滑的绝缘挡板挡住，且使OB线保持与竖直方向成60?角而静止。

求：（1）小球所带电荷量；（2）OB线受到的拉力。

解析：作B 球的受力分析图如图所示，B受G、F、T三力作用，三力平衡时表示三力的有向线段依次相接可以组成一个封闭的力三角形。

由图可知，该力三角形与几何三角形AOB相似，由于ΔAOB为等边三角形，故力三角形也是等边三角形。

设AB长为l，则（1）由F＝＝mg，得小球电荷量为Q＝＝＝2.0×10－6 C（2）OB线受的拉力为T＝G＝mg＝0.1×10—3×10 N＝10—3 N[例3] 如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板之间有一个电荷q处于静止状态。

现将两极板的间距变大，则（）A. 电荷将向上加速运动B. 电荷将向下加速运动C。

电流表中将有从a到b的电流D。

电流表中将有从b到a的电流解析：充电后电容器的上极板A带正电。

不断开电源，增大两板间距，U不变、d增大。

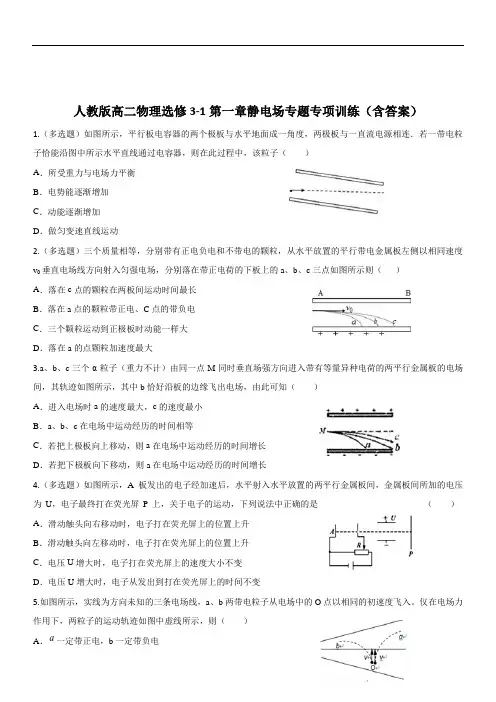

人教版高二物理选修3-1第一章静电场专题专项训练（含答案）1.（多选题）如图所示，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子（）A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动2.（多选题）三个质量相等，分别带有正电负电和不带电的颗粒，从水平放置的平行带电金属板左侧以相同速度v0垂直电场线方向射入匀强电场，分别落在带正电荷的下板上的a、b、c三点如图所示则（）A．落在c点的颗粒在两板间运动时间最长B．落在a点的颗粒带正电、C点的带负电C．三个颗粒运动到正极板时动能一样大D．落在a的点颗粒加速度最大3.a、b、c三个α粒子（重力不计）由同一点M同时垂直场强方向进入带有等量异种电荷的两平行金属板的电场间，其轨迹如图所示，其中b恰好沿板的边缘飞出电场，由此可知（）A．进入电场时a的速度最大，c的速度最小B．a、b、c在电场中运动经历的时间相等C．若把上极板向上移动，则a在电场中运动经历的时间增长D．若把下极板向下移动，则a在电场中运动经历的时间增长4.（多选题）如图所示，A板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U，电子最终打在荧光屏P上，关于电子的运动，下列说法中正确的是（）A．滑动触头向右移动时，电子打在荧光屏上的位置上升B．滑动触头向左移动时，电子打在荧光屏上的位置上升C．电压U增大时，电子打在荧光屏上的速度大小不变D．电压U增大时，电子从发出到打在荧光屏上的时间不变5.如图所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞入。

仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则（）A．a一定带正电，b一定带负电B ．a 加速度增大，b 加速度增大C ．a 电势能减小，b 电势能增大D ．a 和b 的动能一定都增大6.（多选题）分别将带正电、负电和不带电的三个等质量小球，分别以相同的水平速度由P 点射入水平放置的平行金属板间，已知上板带负电，下板接地．三小球分别落在图中A 、B 、C 三点，则正确的是 A ．A 带正电、B 不带电、C 带负电B ．三小球在电场中加速度大小关系是：a A ＜a B ＜aC C ．三小球在电场中运动时间相等D ．三小球到达下板时的动能关系是Ek C ＞EkB ＞EkA7.如图所示，平行板电容器与电动势为E 的直流电源（内阻不计）连接，下极板接地，静电计所带电量很少，可被忽略．一带负电油滴被固定于电容器中的P 点，现将平行板电容器的下极板竖直向下移动一小段距离，则（ ） A ．平行板电容器的电容值将变大 B ．静电计指针张角变小 C ．带电油滴的电势能将增大D ．若先将上极板与电源正极的导线断开再将下极板向下移动一小段距离，则带电油滴所受电场力不变8.（多选题）如图所示，带电平行金属板A 、B ，板间的电势差大小为U ，A 板带正电，B 板中央有一小孔．一带正电的微粒，带电荷量为q ，质量为m ，自孔的正上方距板高h 处自由落下，若微粒恰能落至A 、B 板的正中央C 点，则( )A ．微粒下落过程中重力做功为mg (h ＋d 2)，电场力做功为qU2B ．微粒落入电场中，电势能逐渐增大，其增加量为qU2C ．若微粒从距B 板高2h 处自由下落，则恰好能达到A 板D ．微粒在下落过程中动能逐渐增加，重力势能逐渐减小9.如图所示，一价氢离子（11H ）和二价氦离子（42He ）的混合体，经同一加速电场U 1同时加速后，垂直射入同一偏转U 2电场中，偏转后，打在同一荧光屏上，则它们（ ）A ．同时到达屏上同一点B ．先后到达屏上同一点C ．同时到达屏上不同点D ．先后到达屏上不同点10.（多选题）如图，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd 与竖直方向所夹的锐角为45°，则下列结论正确的是（）A．此液滴带负电B．液滴的加速度等于2gC．合外力对液滴做的总功等于零D．液滴的电势能减少11.如图所示为两组平行金属板，一组竖直放置，一组水平放置，今有一质量为m 、电荷量为e 的电子静止在竖直放置的平行金属板的A 点，经电压U 0加速后，通过B 点进入两板间距为d 、电压为U 的水平放置的平行金属板间，最后电子从右侧的两块平行金属板之间穿出，已知A 、B 分别为两块竖直板的中点，右侧平行金属板的长度为L ，求：（1）电子通过B 点时的速度大小v 0；（2）电子从右侧的两块平行金属板之间飞出时的侧移距离y ； （3）电子从右侧平行金属板进入到飞出时电场对它所做的功W ．12.长为L 的平行金属板水平放置，两极板带等量的异种电荷，板间形成匀强电场，一个带电量为+q 、质量为m 的带电粒子，以初速度v 0 紧贴上极板垂直于电场线方向进入该电场，刚好从下极板边缘射出，射出时速度恰与下极板成30°角，如图所示，不计粒子重力，求： （1）粒子末速度的大小； （2）匀强电场的场强； （3）两板间的距离．13.一质量为m ，带电量为+q 的小球从距地面高h 处以一定初速度水平抛出，在距抛出点水平距离L 处，有一根管口比小球直径略大的竖直细管．管上口距地面2h，为使小球能无碰撞地通过管子，可在管子上方的整个区域加一个场强方向水平向左的匀强电场，重力加速度为g ，如图所示，求：（1）小球初速度v 0、电场强度E 的大小； （2）小球落地时动能．参考答案1.CD2.AD3.D4.BD5.D6.ABD7.D8.BC9.B 10.ABD11.解：（1）从A到B由动能定理得：解得：（2）电子作类平抛运动有：，解得：a=L=v0ty=解之得：（3）电子进、出右侧平行金属板两点间的电势差为：．所以电场对电子做功为：12.解：（1）粒子离开电场时，合速度与水平夹角30度，由速度关系得合速度：，（2）粒子在匀强电场中为类平抛运动，在水平方向上：L=v0t，在竖直方向上：v y=at，由牛顿第二定律得：qE=ma解得：；（3）粒子做类平抛运动，在竖直方向上：，解得：；13.解：（1）电场中小球运动，在水平方向上：v0=①竖直方向上：=，②又v02=2L ③联立①②③得：v0=2L，E=．（2）从抛出到落地由动能定理得：mgh﹣EqL=E k﹣m v02小球落地时动能：E k=mgh。

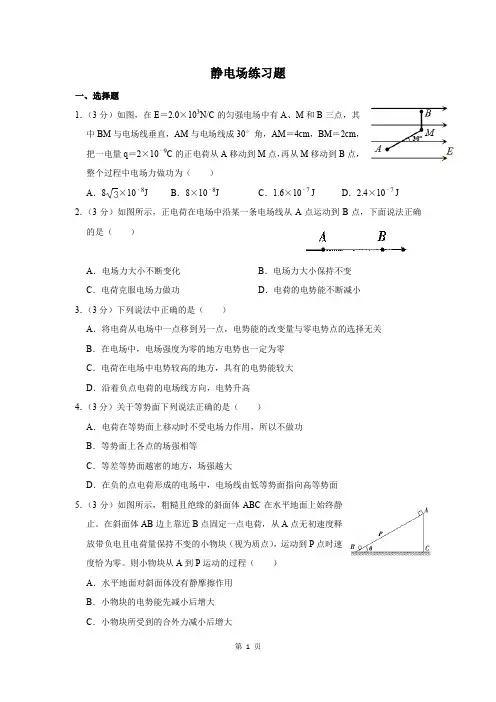

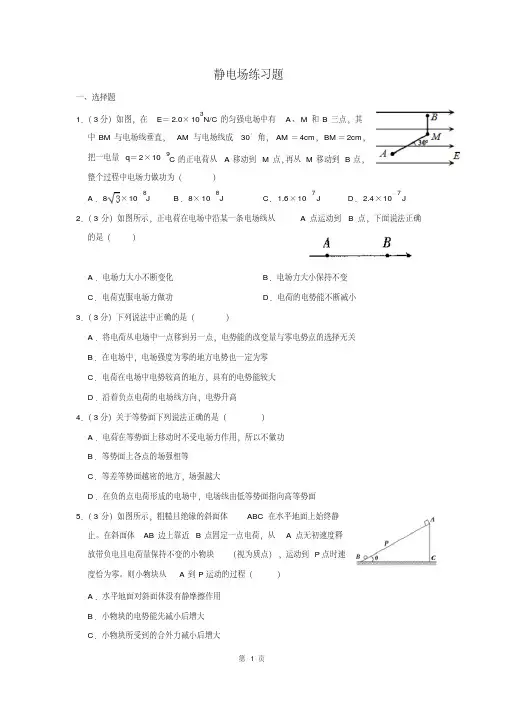

静电场练习题一、选择题1．（3分）如图，在E＝2.0×103N/C的匀强电场中有A、M和B三点，其中BM与电场线垂直，AM与电场线成30°角，AM＝4cm，BM＝2cm，把一电量q＝2×10﹣9C的正电荷从A移动到M点，再从M移动到B点，整个过程中电场力做功为（）A．8×10﹣8J B．8×10﹣8J C．1.6×10﹣7 J D．2.4×10﹣7 J 2．（3分）如图所示，正电荷在电场中沿某一条电场线从A点运动到B点，下面说法正确的是（）A．电场力大小不断变化B．电场力大小保持不变C．电荷克服电场力做功D．电荷的电势能不断减小3．（3分）下列说法中正确的是（）A．将电荷从电场中一点移到另一点，电势能的改变量与零电势点的选择无关B．在电场中，电场强度为零的地方电势也一定为零C．电荷在电场中电势较高的地方，具有的电势能较大D．沿着负点电荷的电场线方向，电势升高4．（3分）关于等势面下列说法正确的是（）A．电荷在等势面上移动时不受电场力作用，所以不做功B．等势面上各点的场强相等C．等差等势面越密的地方，场强越大D．在负的点电荷形成的电场中，电场线由低等势面指向高等势面5．（3分）如图所示，粗糙且绝缘的斜面体ABC在水平地面上始终静止。

在斜面体AB边上靠近B点固定一点电荷，从A点无初速度释放带负电且电荷量保持不变的小物块（视为质点），运动到P点时速度恰为零。

则小物块从A到P运动的过程（）A．水平地面对斜面体没有静摩擦作用B．小物块的电势能先减小后增大C．小物块所受到的合外力减小后增大D．小物块损失的机械能等于增加的电势能6．（3分）如图所示，某一带正电粒子（不计重力）在一平行板间的运动轨迹如图中曲线，P、Q两点为轨迹上两点，则（）A．A板带负电，B板带正电B．粒子在P点电势能大于在Q点电势能C．粒子在P点动能大于在Q点动能D．粒子在P点受力大于在Q点受力7．（3分）如图所示，a、b、c、d、e五点在一条直线上，b、c两点间的距离等于d、e两点间的距离。

人教版选修3-1 第一章静电场一、单选题1.在x轴上存在与x轴平行的电场，x轴上各点的电势随x点位置变化情况如图所示．图中－x1～x1之间为曲线，且关于纵轴对称，其余均为直线，也关于纵轴对称．下列关于该电场的论述正确的是()A．x轴上各点的场强大小相等B．从－x1到x1场强的大小先减小后增大C．一个带正电的粒子在x1点的电势能大于在－x1点的电势能D．一个带正电的粒子在－x1点的电势能大于在－x2的电势能2.在电场中的某点放入电荷量为－q的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为＋3q的试探电荷时，此时测得该点的场强为()A．大小为3E，方向和E相反B．大小为E，方向和E相同C．大小为3E，方向和E相同D．大小为E，方向和E相反3.某电场的电场线分布如图所示，下列说法正确的是()A．c点的电场强度大于b点的电场强度B．若将一试探电荷＋q由a点静止释放，它将沿电场线运动到b点C．b点的电场强度大于d点的电场强度D．a点和b点的电场强度的方向相同4.如图所示，在点电荷Q产生的电场中，将两个带正电的试探电荷q1、q2分别置于A、B两点，虚线为等势线．取无穷远处为零电势点，若将q1、q2移动到无穷远的过程中外力克服电场力做的功相等，则下列说法正确的是()A．A点电势大于B点电势B．A、B两点的电场强度相等C．q1的电荷量小于q2的电荷量D．q1在A点的电势能小于q2在B点的电势能5.如图所示，a、b和c表示电场中的三个等势面，a和c的电势分别为φ和φ，a、b的电势差等于b、c的电势差．一带电粒子从等势面a上某处以速度v释放后，仅受电场力作用而运动，经过等势面c时的速率为2v，则它经过等势面b时的速率为()A．vB．·vC．·vD． 1.5v6.正电荷Q周围的电场线如图所示，由图可知，下列判断正确的是（）A．Ea＞EbB．Ea=EbC．Ea＜EbD．无法确定7.某一电解电容器如图甲所示，接入如图乙所示的电路，下列说法正确的是()A．该电容器只有在电压为45 V时，电容才是33 μFB．该电容器能容纳的最大电荷量为3.3×10－5CC．接通电路后，电容器的电容仍是33 μFD．接通电路后，灯泡能持续发亮8.真空中两个点电荷，它们之间的静电力为F，如果将两个点电荷的距离增大为原来的2倍，电量都增大为原来的2倍.它们之间静电力的大小为( )A．F/2B．FC． 2FD． 4F9.A、B两个点电荷间距离恒定，当其他电荷移到A、B附近时，A、B之间的库仑力将() A．可能变大B．可能变小C．一定不变D．不能确定10.如图所示，A是带正电的小球，B是不带电的绝缘导体，设此时B的电势为φ1；用手摸绝缘导体的左端，B的电势变为φ2；放开手后，再将A移走，B的电势又变为φ3；则()A．φ1＝φ2＝φ3B．φ1＞φ2＝φ3C．φ1＞φ2＞φ3D．φ1＜φ2＜φ3二、多选题11.(多选)在两块带等量异性电荷的平行金属板M、N之间，垂直于金属板放置一个原来不带电的金属棒AB，如图所示．当达到静电平衡后，以下说法中正确的是()A．金属棒上A端电势高于B端电势B．金属棒上A、B两端电势相等C．由于静电感应，金属棒的A端带正电荷D．由于静电感应，金属棒的A端带负电荷12.(多选)如图所示，光滑的水平轨道AB与半径为R的光滑的半圆形轨道BCD相切于B点，AB水平轨道部分存在水平向右的匀强电场，半圆形轨道在竖直平面内，B为最低点，D为最高点．一质量为m、带正电的小球从距B点x的位置在电场力的作用下由静止开始沿AB向右运动，恰能通过最高点，则()A．R越大，x越大B．R越大，小球经过B点后瞬间对轨道的压力越大C．m越大，x越小D．m与R同时增大，电场力做功增大13.(多选)空间某一静电场的电势φ随x变化情况如图所示，下列说法中正确的是()A．空间各点场强的方向均与x轴垂直B．电荷沿x轴从O移到x1的过程中，电场力不做功C．正电荷沿x轴从x1移到x2的过程中，电场力做正功，电势能减小D．负电荷沿x轴从x1移到x2的过程中，电场力做负功，电势能增加三、填空题14.如图，A、B、C为一条电场线上的三点，以A点为电势零点，一个质子从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，则电场线的方向____________，B、C两点的电势差UBC＝__________ V.15.如图所示，a、b、c表示点电荷电场中的三个等势面，它们的电势分别为φ、φ和φ(φ>0)，该点电荷的电性为________．一带电粒子从等势面a上某处由静止释放，仅受到电场力作用而运动，已知带电粒子经过等势面b时的速率为v，它经过等势面c时的速率为________．16.如图所示，在带电体C的右侧有两个相互接触的金属导体A和B，均放在绝缘支座上．若先将C移走，再把A、B分开，则A电，B电．若先将A、B分开，再移走C，则A电，B 电．17.如图所示，把电荷量为－5×10－9C的电荷，从电场中的A点移到B点，其电势能________(选填“增大”“减小”或“不变”)；若A点的电势φA＝15 V，B点的电势φB＝10 V，则此过程中静电力做的功为________ J.18.如图所示，电场中某一电场线为一直线，线上有A、B、C三个点，电荷q1＝10－8C，从B点移到A点时静电力做了10－7J的功；电荷q2＝－10－8C，在B点的电势能比在C点时大10－7J，那么：(1)比较A、B、C三点的电势高低，由高到低的排序是________；(2)A、C两点间的电势差是________ V；(3)若设B点的电势为零，电荷q2在A点的电势能是________ J.四、计算题19.在方向水平的匀强电场中，一不可伸长的不导电细线一端连着一个质量为m、电荷量为＋q的带电小球，另一端固定于O点．将小球拉起直至细线与场强平行，然后无初速度释放，则小球沿圆弧做往复运动．已知小球摆到最低点的另一侧，此时线与竖直方向的最大夹角为θ(如图)．求：(1)匀强电场的场强；(2)小球经过最低点时细线对小球的拉力．20.示波管的主要结构由电子枪、偏转电极和荧光屏组成．在电子枪中，电子由阴极K发射出来，经加速电场加速，然后通过两对相互垂直的偏转电极形成的电场，发生偏转．其示意图如图(图中只给出一对yy′方向偏转的电极)所示．已知：电子质量为m，电量为e，两个偏转电极间的距离为d，偏转电极边缘到荧光屏的距离为L.没有加偏转电压时，电子从阴极射出后，沿中心线打到荧光屏上的O点时动能是E0.设电子从阴极发射出来时的初速度可以忽略，偏转电场只存在于两个偏转电极之间．求：(1)电子枪中的加速电压U是多少？(2)如果yy′方向的偏转电极加的偏转电压是Uy，电子打到荧光屏上P点时的动能为Et.求电子离开偏转电场时，距中心线的距离sy为多少？21.一个电容器所带的电荷量为4×10－8C，两极板间的电压是2 V，那么这个电容器的电容是多少？如果电容器的电荷量减少了1×10－8C，则板间电压变成多少？答案解析1.【答案】B【解析】φ－x图象的斜率等于电场强度大小，故x轴上的电场强度不同，故A错误；从－x1到x1场强斜率先减小后增大，故场强先减小后增大，故B正确；由图可知，场强方向指向O，根据电场力做功可知，一个带正电的粒子在x1点的电势能等于在－x1点的电势能，故C、D错误.2.【答案】B【解析】当在电场中某点放入电荷量为－q的试探电荷时，测得该点的场强为E，若在同一点放入电荷量为＋3q的试探电荷时，电场强度的大小和方向都不变，即该点的场强大小仍为E，方向与E 相同．3.【答案】C【解析】电场线的疏密表征了电场强度的大小，由题图可知Ea＜Eb，Ed＞Ec，Eb＞Ed，Ea＞Ec，故选项C 正确，选项A错误．由于电场线是曲线，由a点静止释放的正电荷不可能沿电场线运动，故选项B错误．电场线的切线方向为该点电场强度的方向，a点和b点的切线方向不在同一条直线上，故选项D错误．4.【答案】C【解析】由于电场力做负功，所以Q应带负电荷，由负点电荷产生电场的电场线的分布规律可判断出φB>φA，故A项错误；由E＝k，r不相等，所以EA≠EB，B项错误；由φA＝、φB＝，因为WA→∞<WB→∞<0，φA<φB<0，所以>，即q1<q2，故C项正确；由于外力克服电场力做功相等，且无穷远处电势能为零，所以q1在A点的电势能等于q2在B点的电势能，故D项错误．5.【答案】B【解析】由动能定理知从a到c：qUac＝m(4v2－v2)＝1.5mv2＝0.8qφ，设该粒子经过等势面b时的速率为v b，则qUab＝m(v－v2)＝0.4qφ，联立可得：v b＝·v，B正确．6.【答案】A【解析】根据公式E=k可知，E与r的平方成反比，则距点电荷越近处电场强度越大．故A正确，BCD错误．7.【答案】C【解析】无论电容器是否充电，其电容都是33 μF，选项A错误，C正确；该电容器能容纳的最大电荷量Q＝CU≈1.5×10－3C，选项B错误；电容器仅在充电时灯泡发光，充电结束后，灯泡熄灭，选项D错误.8.【答案】B【解析】由库仑定律的公式F=k知，将它们的电量都增大为原来的2倍，它们之间的距离增加为原来的2倍，则它们之间的静电力大小变为，故B正确.9.【答案】C【解析】两个点电荷之间的作用力不因第三个电荷的存在而改变．10.【答案】C【解析】把一个在绝缘支架上不带电的绝缘导体放在带正电的导体A附近，达到静电平衡后，绝缘导体是个等势体．带正电的导体产生的是发散的电场，产生的电场的电场线如图所示，由于沿着电场线电势降低，以无穷远处的电势为零，那么电场中的所有电势都是正值，即φ1＞0；用手摸绝缘导体的左端，手与大地相连，则B的电势为零，即φ2＝0，当放开手后，再将A移走，B带负电，则B的电势小于零，即φ3＜0；所以φ1＞φ2＞φ3，故A、B、D均错误，C正确．11.【答案】BD【解析】达到静电平衡后，导体为等势体，导体上的电势处处相等，所以可以得到φA＝φB，由于正电荷在左边，所以棒A端带负电，B端带正电，所以B、D正确，A、C错误．12.【答案】AD【解析】小球在BCD部分做圆周运动，在D点，mg＝m，小球由B到D的过程中有：－2mgR ＝mv－mv，解得v B＝，R越大，小球经过B点时的速度越大，则x越大，选项A正确；在B点有：F N－mg＝m，解得F N＝6mg，与R无关，选项B错误；由Eqx＝mv，知m、R越大，小球在B点的动能越大，则x越大，电场力做功越多，选项C错误，D正确．13.【答案】CD【解析】因电势有变化，则沿x方向有场强的分量，场强不可能与x轴垂直．故A错误；由O到x1电势降低，电势能变化，必有电场力做功．故B错误；正电荷沿x轴从x1移到x2的过程中，电势降低，则电势能减小，则电场力做正功．故C正确；负电荷从x1移到x2的过程中，电势降低，则电势能增加，电场力做负功．故D正确．14.【答案】从A到C4【解析】质子带正电，从A点移到B点和C点静电力分别做功3.2×10－19J和9.6×10－19J，电场力做正功，说明电场线的方向从A到C；UAB＝；UAC＝；所以UBC＝UAC－UAB＝＝＝4 V.15.【答案】正v【解析】沿着电场线的方向电势降低，由题中关系可知场源电荷为正电荷；由动能定理得q(φa－φb)＝mv2①q(φa－φc)＝mv②由①②得：v c＝v16.【答案】不带；不带；带负；带正【解析】解：若先移走C，此时导体A和B中的电荷又发生中和，不再带电，再把导体A和B分开，同样不再带电，所以此时A不带电，B不带电．先把导体A和B分开，再移走C，导体A和B由于感应起电带上异种电荷，所以此时A带负电，B 带正电．17.【答案】增大－2.5×10－8【解析】负电荷受到的静电力方向逆着电场线的方向，电荷从A点移到B点的过程中，静电力对其做负功，电势能增大；静电力做功WAB＝qUAB＝(－5×10－9)×(15－10) J＝－2.5×10－8J.18.【答案】(1)φC＞φB＞φA(2)－20(3)10－7【解析】从B点移到A点时静电力做正功，电势能减小，根据电荷的电性可以判断A点电势最低，C点电势最高．19.【答案】(1)(2)mg(3－)【解析】设细线长为l，匀强电场的场强为E，因带电小球的电荷量为正，故匀强电场的场强的方向为水平向右．从释放点到左侧最高点，由动能定理有WG＋WE＝ΔE k＝0，故mgl cosθ＝qEl(1＋sinθ)解得E＝(2)设小球运动到最低点的速度为v，此时细线的拉力为F T，由动能定理可得mgl－qEl＝mv2，由牛顿第二定律得F T－mg＝m，联立解得F T＝mg(3－)．20.【答案】(1)(2)【解析】(1)由E0＝eU得：U＝(2)偏转电场的场强为：E＝带电粒子在偏转电场中运动时由动能定理得：Eesy＝Et－E0所以：sy＝＝.21.【答案】2×10－8F 1.75 V【解析】C＝＝F＝2×10－8F又因C＝得ΔU＝＝V＝0.25 V所以U′＝U－ΔU＝2 V－0.25 V＝1.75 V.。

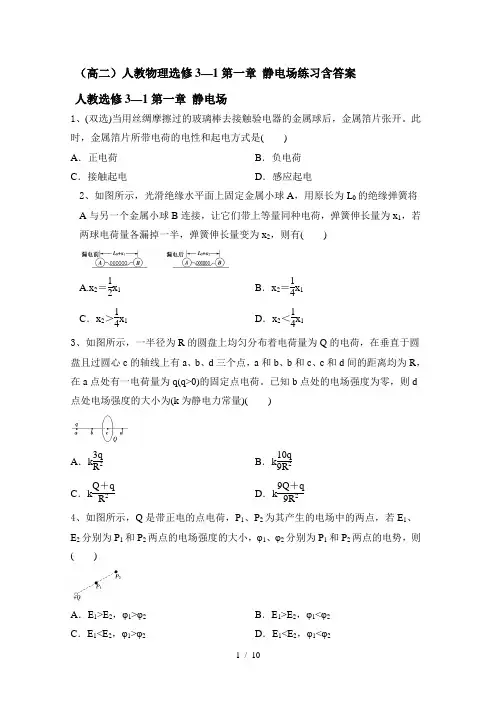

（高二）人教物理选修3—1第一章 静电场练习含答案 人教选修3—1第一章 静电场1、(双选)当用丝绸摩擦过的玻璃棒去接触验电器的金属球后，金属箔片张开。

此时，金属箔片所带电荷的电性和起电方式是( ) A ．正电荷 B ．负电荷 C ．接触起电D ．感应起电2、如图所示，光滑绝缘水平面上固定金属小球A ，用原长为L 0的绝缘弹簧将A 与另一个金属小球B 连接，让它们带上等量同种电荷，弹簧伸长量为x 1，若两球电荷量各漏掉一半，弹簧伸长量变为x 2，则有( )A.x 2＝12x 1 B ．x 2＝14x 1 C ．x 2＞14x 1D ．x 2＜14x 13、如图所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、c 和d 间的距离均为R ，在a 点处有一电荷量为q(q>0)的固定点电荷。

已知b 点处的电场强度为零，则d 点处电场强度的大小为(k 为静电力常量)( )A ．k 3qR 2 B ．k 10q 9R 2 C ．k Q ＋qR 2D ．k 9Q ＋q 9R 24、如图所示，Q 是带正电的点电荷，P 1、P 2为其产生的电场中的两点，若E 1、E 2分别为P 1和P 2两点的电场强度的大小，φ1、φ2分别为P 1和P 2两点的电势，则( )A ．E 1>E 2，φ1>φ2B ．E 1>E 2，φ1<φ2C ．E 1<E 2，φ1>φ2D ．E 1<E 2，φ1<φ25、(多选)如图所示的等量异号电荷中，A带正电，B带负电，在A、B连线上有a、b、c三点，其中b为连线的中点，且ab＝bc，则()A．a点与c点的电场强度相同B．a点与c点的电势相等C．a、b间电势差与b、c间电势差相等D．点电荷沿AB中垂线移动时，电场力不做功6、a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点。

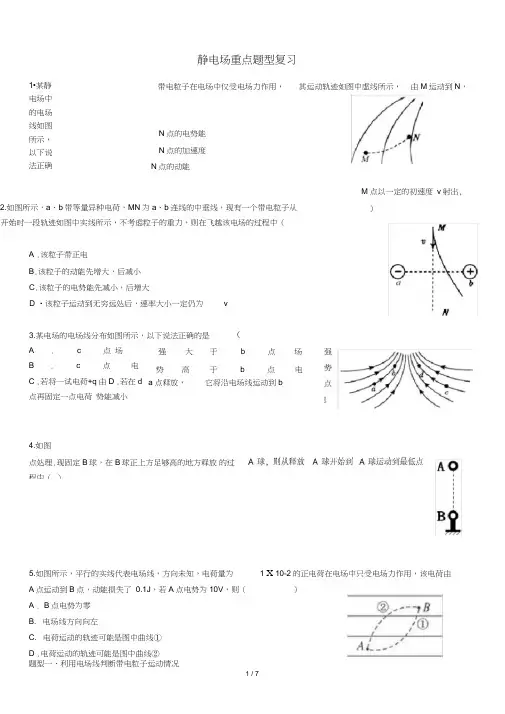

静电场重点题型复习1•某静电场中的电场线如图所示，以下说法正确的是（带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M运动到N，N点的电势能N点的加速度N点的动能2.如图所示，a、b带等量异种电荷，MN为a、b连线的中垂线，现有一个带电粒子从开始时一段轨迹如图中实线所示，不考虑粒子的重力，则在飞越该电场的过程中（M点以一定的初速度v射出, ）A .该粒子带正电B.该粒子的动能先增大，后减小C.该粒子的电势能先减小，后增大D •该粒子运动到无穷远处后，速率大小一定仍为v3.某电场的电场线分布如图所示，以下说法正确的是（A . c 点场B . c 点电C .若将一试电荷+q 由D .若在d 点再固定一点电荷势能减小强大于 b 点场势高于 b 点电a点释放，它将沿电场线运动到b4.如图所示，点处理.现固定B球，在B球正上方足够高的地方释放的过程中（）5.如图所示，平行的实线代表电场线，方向未知，电荷量为 1 X 10-2的正电荷在电场中只受电场力作用，该电荷由A点运动到B点，动能损失了0.1J，若A点电势为10V，则（）A . B点电势为零B. 电场线方向向左C. 电荷运动的轨迹可能是图中曲线①D .电荷运动的轨迹可能是图中曲线②题型一、利用电场线判断带电粒子运动情况题型二、电势差与电场力做功的关系1•如图，实线为电场线，虚线为等势面，相邻两等势面间的电势差相等，一正电荷在等势面$3上时的动能为20J ,它运动到等势面 $1上时速度为0,令$2=0 ,则该电荷的电势能 EP=4J 时，其动能大小为$2 $3A . 16 J 11 H 1 »B . 10 J1 1 1 *1j EC. 6 J 1 ―1—1D . 4 J■11 1 11―1— —*— —1-----------2•图中a 、b 和c 分别表示点电荷的电场中的三个等势面，它们的电势分别为等势面a 上某处由静止释放，仅受电场力作用而运动，已知它经过等势面b 时的速率为v ,则对质子的运动有下列3.如图中虚线所示为静电场的等势面 1、2、3、4，相邻的等势面之间的电势差相等，其中等势面 3的电势为0 .带正电的点电荷在静电力的作用下运动，经过 a 、b 点的动能分别为26eV 和5eV .当这一点电荷运动到某一位置, 其电势能变为-8eV 时，它的动能应为（ ）A. 8eV B . 13eV C . 20eV D . 34eV4. 如图，光滑的绝缘竖直细杆与以正电荷 Q 为圆心的圆周交于B 、C 两点，设AB=BC=h , 一质量为m 、电荷量为-q 的空心小球从杆上 A 点从静止开始下落，滑到B 点时的速度vB= 3gh ，求:（1）小球滑到C 点的速度vC ;（ 2 ） A 、C 两点间的电势差 UAC 。

第1页（共41页）2018年08月09日a 颜颜颜的高中物理组卷•选择题（共17小题） 1 .下列叙述正确的是（）A. 任何起电方式都是电荷转移的过程B. 摩擦起电是创造电荷的过程C •玻璃棒无论和什么物体摩擦都会带正电D .带等量异号电荷的两个导体接触后，两个导体将不带电，原因是电荷消失了 2. 下列关于点电荷的说法中正确的是（）A. 点电荷是一个理想化物理模型B. 点电荷的电荷量一定是1.6X 10「19CC. 体积大的带电体一定不能看做点电荷D. 研究带电体的相互作用时，所有带电体都可以看作点电荷 3.两个相同的金属小球，带电量之比为 1:7,相距为r ，两者相互接触后再放回原来的位置上，贝尼们间的库仑力可能为原来的（4. 某电场的电场线如图所示，M 、N 两点相距为《则（A. M 点场强小于N 点场强B. M 点电势低于N 点电势C. 正电荷在M 点受到的电场力方向由M 指向ND. 若E 为M 点的场强，贝U M 、N 两点间电势差等于E?d 5.化纤衣服很容易沾上灰尘，这是因为它（）A. 容易积累静电荷B.具有一定的粘性A.B. C .近A,下列描述正确的是（)第2页（共41页）C•具有大量的微孔D.质地柔软6. 如图所示，取一对用绝缘柱支撑的导体A和B,使它们彼此接触，起初它们不带电，分别贴在导体A、B下部的金属箔都是闭合的.现将带正电的物体C移A. 稳定后只有A下部的金属箔张开B. 稳定后只有B下部的金属箔张开C. C移近A后，再把B与A分开，稳定后A、B下部的金属箔都张开D. C移近A后，再把B与A分开，稳定后A、B下部的金属箔都闭合7•如图所示，平行板电容器两极板M、N间距为d，两极板分别与电压为U的恒定电源两极相连，贝U下列能使电容器的电容减小的措施是（）A. 减小dB.增大UC. 将M板向左平移D.在板间插入介质8. 如图所示，平行板电容器两极板接在直流电源两端。

下列操作能使电容器电容减小的是（）A. 增大电源电压B.减小电源电压C.在两极板间插入陶瓷D.增大两极板间的距离9. 一平行板电容器充电后与电源断开，负极板接地。

高二物理选修3-1静电场典型练习题（含答案）1、对于点电荷的理解，正确的是（）A. 点电荷就是带电量很少的带电体B. 点电荷就是体积很小的带电体C. 体积大的带电体肯定不能看成点电荷D. 带电梯如果本身大小和形状对它们间的相互作用影响可忽略，则可视为点电荷2、关于点电荷的说法中正确的是（）A. 不均匀的带电圆环一定不能看成点电荷B. 只要带电体的体积很小，都可以看成点电荷C. 只要带电体的电荷量很小，都可以看成点电荷D. 只要带电体的大小远小于电荷间的距离，都可以看成点电荷3、下列哪些物体可以看做点电荷（）A. 电子和质子在任何情况下都可以看做点电荷B. 带电量很大的带电体不能看做点电荷C. 体积很大的带电体不能看做点电荷D. 均匀带电的绝缘球体在计算库仑力时一般可看做点电荷4、关于点电荷、元电荷、检验电荷，下列说法正确的是（）A. 当两个带电体形状和大小及电荷分布对它们间的相互作用力的影响可忽略时，这两个带电体可看作点电荷，点电荷是一种理想化的物理模型B. 点电荷所带电荷量一定是元电荷电荷量的整数倍C. 点电荷所带电荷量一定很小D. 点电荷、元电荷、检验电荷是同一种物理模型5、一个带电小球所带的电荷量为Q，则Q可能是（元电荷的电量为1.6×10−19C）（）A.3×10−19CB.1.6×10−17CC.0.8×10−19CD.9×10−19C6、两个物体分别带有电荷（）A. 它们之间的静电力一定是引力B. 它们之间的静电力一定是斥力C. 如果它们带的是同种电荷，它们之间的静电力一定是引力D. 如果它们带的是异种电荷，它们之间的静电力一定是引力7、关于电荷守恒定律，下列叙述中不正确的是（）A. 一个物体所带的电量总是守恒的B. 在于外界没有电荷交换的情况下，一个系统所带的电量总是守恒的C. 在一定的条件下，一个系统内的等量的正负电荷即使同时消失，但是这并不违背电荷守恒定律D. 电荷守恒定律并不意味着带电系统一定和外界没有电荷交换8、1746年，富兰克林提出正、负电的概念，正负电荷可互相抵消。

人教版高二物理选修3-1第一章静电场精选习题（含详细解析）一、单选题1．如图所示，竖直平面内的同心圆是一点电荷在真空中形成电场的一簇等势线，一正电小球从 A 点静止释放，沿直线到达 C 点时速度为零，以下说法正确的有A. 此点电荷为负电荷B. 场强E A > E B > E CC. 电势D. 小球在 A 点的电势能小于在 C 点的电势能2．在点电荷Q 的电场中，一个质子通过时的轨迹如图带箭头的线所示，a 、b 为两个等势面，则下列判断中正确的是()A. Q 可能为正电荷，也可能为负电荷B. 运动中．粒子总是克服电场力做功C. 质子经过两等势面的动能ka kb E E >D. 质子在两等势面上的电势能pa pb E E >3．2015年4月16日，中国南车设计制造的全球首创超级电容储能式现代电车在宁波下线，不久成为二三线城市的主要公交用车。

这种超级电车的核心是我国自主研发．全球首创的“超级电容器”。

如图所示，这种电容器安全性高，可反复充放电100万次以上，使用寿命长达十二年，且容量超大（达到9500 F ），能够在10s 内完成充电，下列说法正确的是（ ）A ．该“超级电容器”能储存电荷B ．该“超级电容器”的电容随电压的增大而增大C ．该“超级电容器”放电过程中把化学能转化为电能D ．充电时电源的正极应接“超级电容器”的负极4．让质子和氘核的混合物沿着与电场垂直的方向进入匀强电场，要使它们最后偏转角相同，这些粒子进入电场时必须具有相同的（ ）A. 初速度B. 动能C. 动量D. 质量5．如图所示，平行板电容器经开关S 与电池连接，电容器间有一点a ，到上极板A 距离恒定， S 是闭合的， ϕ表示a 点的电势， E 表示电场强度，现保持A 板不动，将B 板向下稍微移动，使两板间的距离增大，则（ ）A. ϕ升高， E 变大B. ϕ升高， E 变小C. ϕ不变， E 不变D. ϕ不变， E 变小6．如图所示，在匀强电场中有直角三角形OBC ，电场方向与三角形所在平面平行，若三角形三点处的电势分别用φO 、φB 、φC ，已知φO ＝0 V ，φB ＝3 V ，φC ＝6 V ，且边长OB =，OC 6cm =，则下列说法中正确的是A. 匀强电场中电场强度的大小为．B. 匀强电场中电场强度的方向斜向下与OB 夹角（锐角）为30°C. 一个质子由B 点运动到O 点的过程中克服电场力做的功是3 eVD. 一个电子由C 点运动到O 点再运动到B 点的过程中电势能减少了3 eV7．平行板电容器两板间有匀强电场，其中有一个带电液滴处于静止，如图所示．当发生下列哪些变化时，液滴将向上运动( )①将电容器的下极板稍稍上移；②将电容器的上极板稍稍上移；③将S断开，并把电容器的下极板稍稍向左水平移动；④将S断开，并把电容器的上极板稍稍下移．A. ①③B. ②④C. ②③D. ①④二、多项选择题8．关于静电场的以下说法中正确的是：（）A. 沿电场线方向各点电势不可能相同；B. 沿电场线方向电场强度一定是减小的；C. 等势面上各点电场强度不可能相同；D. 等势面上各点电场强度方向一定垂直于该等势面。

题型一、利用电场线判断带电粒子运动情况1•某静电场中的电场线如图所示, 以下说法正确的是（ ）A. 粒子必定带正电荷B. 粒子在M 点的电势能小于它在 N 点的电势能C. 粒子在M 点的加速度小于它在 N 点的加速度D. 粒子在M 点的动能小于它在N 点的动能优质参考文档静电场重点题型复习2.如图所示，a 、b 带等量异种电荷，MN 为a 、b 连线的中垂线，现有一个带电粒子从 M 点以一定的初速度 v 射出, 开始时一段轨迹如图中实线所示，不考虑粒子的重力，则在飞越该电场的过程中（ ）A .该粒子带正电 B. 该粒子的动能先增大，后减小 C. 该粒子的电势能先减小，后增大D •该粒子运动到无穷远处后，速率大小一定仍为 v 3.某电场的电场线分布如图所示，以下说法正确的是 （） A . c 点场强大于b 点场强 B. c 点电势高于b 点电势 C. 若将一试电荷+q 由a 点释放，它将沿电场线运动到 b 点 D •若在d 点再固定一点电荷-Q ，将一试探电荷+q 由a 移至b 的过程中，电势能减小 4.如图所示，在竖直平面内，带等量同种电荷的小球 A 、B ，带电荷量为-q （q >0），质量都为 m,小球可当作质点处理.现固定 B 球，在B 球正上方足够 高的地方释放 A 球，则从释放A 球开始到A 球运动到最低点的过程中 （ ）A 小球的动能不断增加 B.小球的加速度不断减小C.小球的机械能不断减小 D .小球的电势能不断减小 5.如图所示，平行的实线代表电场线，方向未知，电荷量为 1 X 10-2的正电荷在电场中只受电场力作用，该电荷由 A 点运动到B 点，动能损失了 0.1J ，若A 点电势为10V ，则（ ） A . B 点电势为零 B. 电场线方向向左 C. 电荷运动的轨迹可能是图中曲线① D .电荷运动的轨迹可能是图中曲线② 题型二、电势差与电场力做功的关系 AO*BO1. 如图，实线为电场线，虚线为等势面，相邻两等势面间的电势差相等，一正电荷在等势面 $3上时的动能为20J ,它运动到等势面 $1上时速度为0,令$2=0 ,则该电荷的电势能 EP=4J 时，其动能大小为 A. B. C. D. 2. 图中 16J10J 6J 4J a 、b 和c 分别表示点电荷的电场中的三个等势面， 它们的电势分别为 6V 、 1 H 一 $ 1 $2 $3+4V 和1.5V 。

静电场精选例题（选修3-1）【例题1】下述说法正确的是（ ）A ．根据E = F/q ，可知电场中某点的场强与电场力成正比．B ．根据E = KQ/r 2，可知点电荷电场中某点的场强与该点电荷的电量Q 成正比．C ．根据场强叠加原理，可知合电场的场强一定大于分电场的场强．D ．电场线就是点电荷在电场中的运动轨迹【例题2】如图9－1－7所示，一电子沿等量异种电荷的中垂线由A →O →B 匀速飞过，电子重不计，则电子所受另一个力的大小和方向变化情况是（ ）A ．先变大后变小，方向水平向左B ．先变大后变小，方向水平向右C ．先变小后变大，方向水平向左D ．先变小后变大，方向水平向右【随堂练习】1. 用绝缘细线将一个质量为m 、带电量为q 的小球悬挂在天花板下面，设空间中存在着沿水平方向的匀强电场．当小球静止时把细线烧断（空气阻力不计）．小球将做（ ）A ．自由落体运动B ．曲线运动C ．沿悬线的延长线做匀加速直线运动D ．变加速直线运动2.如图9－1－6所示，三个完全相同的金属小球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中四条有向线段中的一条来表示，它应是（ ）A F 1B F 2C F 3D F 4【例题3】如图9－2－9所示，M 、N 两点分别放置两个等量种异电荷，A 为它们连线的中点，B 为连线上靠近N 的一点，C 为连线中垂线上处于A 点上方的一点，在A 、B 、C 三点中（ ）A ．场强最小的点是A 点，电势最高的点是B 点B ．场强最小的点是A 点，电势最高的点是C 点C ．场强最小的点是C 点，电势最高的点是B 点D ．场强最小的点是C 点，电势最高的点是A 点【随堂练习】1．AB 连线是某电场中的一条电场线，一正电荷从A 点处自由释放，电荷仅在电场力作用下沿电场线从A 点到B 点运动过程中的速度图象如图9－2－11所示，比较A 、B 两点电势φ的高低和场强E 的大小，下列说法中正确的是（ ）A.φA ＞φB ，EA ＞EB图9－2－9B.φA ＞φB ，EA ＜EBC.φA ＜φB ，EA ＞EBD.φA ＜φB ，EA ＜EB【例题4】如图9－3－9，O 是一固定的点电荷，另一点电荷P 从很远处以初速度0v 射入点电荷O 的电场，在电场力作用下的运动轨迹是曲线MN ．a 、b 、c 是以O 为中心，c b a R R R 、、为半径画出的三个圆，a b b c R R R R -=-．1、2、3、4为轨迹MN 与三个圆的一些交点．以12W 表示点电荷P 由1到2的过程中电场力做的功的大小，34W 表示由3到4的过程中电场力做的功的大小，则（ ）（2004年春季高考理综）A ．34122W W =B ．34122W W >C ．P 、O 两电荷可能同号，也可能异号D ．P 的初速度方向的延长线与O 之间的距离可能为零【例题5】关于电势和电势能下列说法中正确的是( )A. 在电场中，电势高的地方，电荷在该点具有的电势能就大；B. 在电场中，电势高的地方，放在该点的电荷的电量越大，它所具有的电势能也越大；C. 在电场中的任何一点上，正电荷所具有的电势能一定大于负电荷具有的电势能；D. 在负的点电荷所产生的电场中任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能.【例题6】如图9－3－16所示，一条长为L 的细线，上端固定，下端拴一质量为m 的带电小球．将它置于一匀强电场中，电场强度大小为E ，方向是水平的，已知当细线离开竖直的位置偏角为α时，小球处于平衡，问：（1）小球带何种电荷？求小球所带电量．（2）如果细线的偏角由α增大到 ϕ,然后将小球由静止开始释放,则ϕ应多大,才能使在细线到竖直位置时,小球的速度刚好为零.【随堂练习】1．一个带正电的质点，电量q =2.0×10-9库，在静电场中由a 点移到b 点，在这过程中，除电场力外，其他力作的功为6.0×10-5焦，质点的动能增加了8.0×10-5焦，则a 、b 两点间的电势差ab U 为（ ）．A. 3×104伏；B. 1×104伏；C. 4×104伏；D. 7×104伏．2．如图9－3－12所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab =U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知（ ）A ．三个等势面中，a 的电势最高B ．带电质点通过P 点时的电势能较Q 点大C ．带电质点通过P 点时的动能较Q 点大D ．带电质点通过P 点时的加速度较Q 点大 3．在电场中一条电场线上有A 、B 两点，如图9-3-15所示.若将一负电荷C q 7100.2-⨯=，从A 点移至B 点，电荷克服电场力做功J 4100.4-⨯.试求：(1)电场方向；(2)A 、B 两点的电势差，哪一点电势高?(3)在这一过程中，电荷的电势能怎样变化?(4)如在这一电场中有另一点C ，已知V U AC 500=，若把这一负荷从B 移至C 电场力做多少功?是正功还是负功?【例题7】如图9-4-11所示,让平行板电容器带电后,静电计的指针偏转一定角度,若不改变A 、B 两极板带的电量而减小两极板间的距离,同时在两极板间插入电介质,那么静电计指针的偏转角度 ( )A 、一定减小B 、一定增大C 、一定不变D 、可能不变【随堂练习】如图9－4－12所示，平行板电容器经开关S 与电池连接，a 处有一电荷量非常小的点电荷，S 是闭合的，φa 表示a 点的电势，F表示点电荷受图9－3－12到的电场力.现将电容器的B板向下稍微移动，使两板间的距离增大，则A.φa变大，F变大B.φa变大，F变小C.φa不变，F不变D.φa不变，F变小【例题8】如图9－4－14所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图所示．电子原来静止在左极板小孔处．（不计重力作用）下列说法中正确的是（）A.从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上B.从t=0时刻释放电子，电子可能在两板间振动C.从t=T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D.从t=3T/8时刻释放电子，电子必将打到左极板上【例题9】如图9－5－14所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转角θ变大的是（）A.U1变大、U2变大B.U1变小、U2变大C.U1变大、U2变小D.U1变小、U2变小1.a、b、c三个 粒子由同一点垂直场强方向进入偏转电场，其轨迹如图9－5－16所示，其中b恰好飞出电场，由此可以肯定（）b飞离电场的同时，a刚好打在负极板上②b和c同时飞离电场③进入电场时，c的速度最大，a的速度最小④动能的增量相比，c的最小，a和b的一样大A.①B.①②C.③④D.①③④例题1 B 例题2 B 练习： C B例题3 C 练习：A例题4 B 例题5：D 例题6: 2φ练习：1\B 2\BD 3\A到B，2×103，增加4×10-4，3×10-4例题7：A练习：B例题8：AC 例题9：B 练习：D。

静电场计算题专题练习1．如图所示的绝缘细杆轨道固定在竖直面内，半径为R 的1/6圆弧段杆与水平段杆和粗糙倾斜段杆分别在A 、B 两点相切，圆弧杆的圆心O 处固定着一个带正电的点电荷．现有一质量为m 可视为质点的带负电小球穿在水平杆上，以方向水平向右、A 点，小球能够上滑的最高点为C ，到达C 后，小球将沿杆返回．若∠COB =30°，小球第一次过A 点后瞬间对圆弧细杆向下的弹力大小为83mg ，从A 至C 小球克服库仑力做的功为22mgR ，重力加速度为g ．求： (1)小球第一次到达B 点时的动能；(2)小球在C 点受到的库仑力大小；(3)小球返回A 点前瞬间对圆弧杆的弹力．（结果用m 、g 、R 表示）2．如图所示，长为l 的绝缘细线，上端固定在O 点，下端P 系一质量为m 的带电小球，置于一方向水平向左、场强为E 的匀强电场中，重力加速度为g 。

当细线偏离竖直方向的夹角为θ时，小球处于图示平衡状态。

（结果用m 、g 、E 、l 、θ表示）(1)求OP 两点间的电势差U OP ；(2)小球带何种电荷，电荷量q 为多少？(3)若在图示位置将细线剪断，求绳断后瞬间小球的加速度a 。

3．如图，高为h=0.8m的平台与其左侧一倾角为37︒的斜面相连固定于水平地面上，水平地面上方空间存在水平向右的匀强电场E=1.0×105V/m。

可视为质点的物体C、D用轻质细线通过光滑定滑轮连在一起，C、D质量均为1kg，C不带电，D带电量q=+1.0×10－4C，分别将C、D放在斜面和水平台面上，D与水平台面右边缘A的距离为x=0.5m，细线绷紧。

由静止释放C、D，各面间动摩擦因数均为μ=19，不计细绳与滑轮之间的摩擦，取g=10m/s2，sin37︒=0.6，cos37︒=0.8，求：(1)刚释放瞬间物体D的加速度大小；(2)若物体D运动到水平台边缘A时，绳子恰好断裂，物块D从A点水平抛出直至落地，求物体D从A点到落地过程电势能的改变量。
