模拟综合试卷一一.填充题1.集成运算放大器反相输入端可视为虚地的条件是a ,b 。
2.通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b 。
3.在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4.一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5.工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6.甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7.若双端输入,双端输出理想差动放大电路,两个输入电压ui1=ui2,则输出电压为 V;若ui1=1500µV, ui2=500µV,则差模输入电压uid为µV,共模输入信号uic为µV。
8.由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9.晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10.在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二.选择题1.晶体管参数受温度影响较大,当温度升高时,晶体管的β,ICBO,uBE的变化情况为()。
A.β增加,ICBO,和 uBE减小 B. β和ICBO增加,uBE减小C.β和uBE 减小,ICBO增加 D. β、ICBO和uBE都增加2.反映场效应管放大能力的一个重要参数是()A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3.双端输出的差分放大电路主要()来抑制零点飘移。
A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4.典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数()。
A. 变大B. 变小C. 不变D. 无法判断5.差分放大电路的共模抑制比KCMR越大,表明电路()A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6.负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
《模拟电子技术基础(1)》期末试题(A 卷)参考答案及评分标准一、填空(每空1分,共20分)1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏、集电结反偏。
2. 放大器级间耦合方式有三种: 直接 耦合; 阻容 耦合;变压器 耦合; 在集成电路中通常采用直接耦合。
3. 差分放大器的基本特点是放大差模信号、抑制共模信号。
4. 乙类推挽放大器的主要失真是 _________ ,要消除此失真,应改用甲乙类推挽放大器。
5. 图1所示两级放大电路,图中级间采用 阻容 耦合方式,h 接成 共基 组 态,T 2接成 共集 组态,R i 和R 2的作用是 为T1管提供基极偏置。
I ------------ 1 ------------------------------曲叫前卜L6. 在阻容耦合放大器中,若要降低下限频率,应将耦合电容的值 增大。
7. 共射一共基组合电路中,由于共射电路的上限频率 小干 共基电路的上限频率,故此组合电路的上限频率主要取决于共射 电路。
8. 负反馈系统产生自激的条件是T (j •) = -1,相应的振幅条件是T (j ) =1,图1相位条件是T 匸:吆二、简答(共3小题,每小题5分,共15分)1. 测得工作在放大电路中两个晶体管的三个电极电流如图 2所示(1) 判断它们各是NPN 管还是PNP 管,在图中标出答:见图中标识(判断NPN 管还是PNP 管各1分,标出e ,b ,c 极1 分,共3 分)(2)估算(b)图晶体管的1和〉值p0.985 (各1分,共2分)1e , b ,c 极;I C 6 'LOT 60,图22. 电路如图3所示,试回答下列问题(1) 要使电路具有稳定的输出电压和高的输入电阻, 应接入何种负反馈? R f应如何接入?(在图中连接)答:应接入电压串联负反馈 (1分)R f 接法如图(1分)(2) 根据前一问的反馈组态确定运放输入端的极性(在图中“□”处标出) ,并根据已给定的电路输入端极性在图中各“O”处标注极性。
《模拟电子技术》模拟试题一一、填空题:(每空1分共40分)1、PN结正偏时(导通),反偏时(截止),所以PN结具有(单向)导电性。
2、漂移电流是(温度)电流,它由(少数)载流子形成,其大小与(温度)有关,而与外加电压(无关)。
3、所谓理想二极管,就是当其正偏时,结电阻为(0 ),等效成一条直线;当其反偏时,结电阻为(无穷),等效成断开;4、三极管是(电流)控制元件,场效应管是(电压)控制元件。
5、三极管具有放大作用外部电压条件是发射结(正偏),集电结(反偏)。
6、当温度升高时,晶体三极管集电极电流Ic(变小),发射结压降(不变)。
7、三极管放大电路共有三种组态分别是(共基)、(共射)、(共集)放大电路。
8、为了稳定三极管放大电路的静态工作点,采用(电压并联)负反馈,为了稳定交流输出电流采用(串联)负反馈。
9、负反馈放大电路和放大倍数AF=(1/(1/A+F)),对于深度负反馈放大电路的放大倍数AF=(1/ F )。
10、带有负反馈放大电路的频带宽度BWF=()BW,其中BW=(),()称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号,称为()信号,而加上大小相等、极性相反的两个信号,称为()信号。
12、为了消除乙类互补功率放大器输出波形的()失真,而采用()类互补功率放大器。
13、OCL电路是()电源互补功率放大电路;OTL电路是()电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数(),输入电阻(),输出电阻()等特点,所以常用在输入级,输出级或缓冲级。
15、差分放大电路能够抑制()漂移,也称()漂移,所以它广泛应用于()电路中。
16、用待传输的低频信号去改变高频信号的幅度称为(),未被调制的高频信号是运载信息的工具,称为()。
17、模拟乘法器输出与输入的关系式是U0=(),电路符号是()。
二、选择题(每空2分共30分)1、稳压二极管是一个可逆击穿二极管,稳压时工作在()状态,但其两端电压必须(),它的稳压值Uz才有导通电流,否则处于()状态。

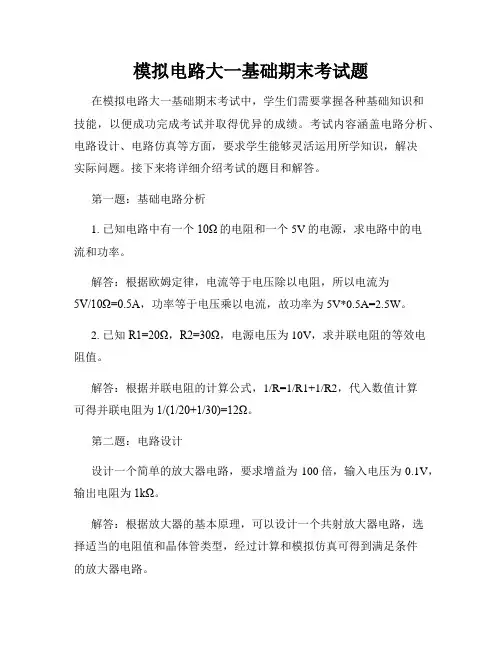

模拟电路大一基础期末考试题在模拟电路大一基础期末考试中,学生们需要掌握各种基础知识和技能,以便成功完成考试并取得优异的成绩。
考试内容涵盖电路分析、电路设计、电路仿真等方面,要求学生能够灵活运用所学知识,解决实际问题。
接下来将详细介绍考试的题目和解答。
第一题:基础电路分析1. 已知电路中有一个10Ω的电阻和一个5V的电源,求电路中的电流和功率。
解答:根据欧姆定律,电流等于电压除以电阻,所以电流为5V/10Ω=0.5A,功率等于电压乘以电流,故功率为5V*0.5A=2.5W。
2. 已知R1=20Ω,R2=30Ω,电源电压为10V,求并联电阻的等效电阻值。
解答:根据并联电阻的计算公式,1/R=1/R1+1/R2,代入数值计算可得并联电阻为1/(1/20+1/30)=12Ω。
第二题:电路设计设计一个简单的放大器电路,要求增益为100倍,输入电压为0.1V,输出电阻为1kΩ。
解答:根据放大器的基本原理,可以设计一个共射放大器电路,选择适当的电阻值和晶体管类型,经过计算和模拟仿真可得到满足条件的放大器电路。
第三题:电路仿真使用Multisim软件仿真一个RC电路,输入方波信号,要求输出波形的频率和占空比分别为100Hz和50%。
解答:在Multisim软件中搭建一个RC电路,输入方波信号并设置频率和占空比,运行仿真后观察输出波形,调整电路参数以满足题目要求。
通过以上题目的学习和解答,学生可以全面掌握模拟电路的基础知识和技能,在考试中取得优异的成绩。
同时,加强理论与实际操作的结合,培养学生的实际动手能力和解决问题的能力。
希望学生们在考试中取得好成绩,为未来的学习和发展奠定坚实的基础。
《模拟电子技术基础(一)》期末试题〔A 〕一、填空题(15分)1.由PN 结构成的半导体二极管具有的主要特性是 性。
2、双极性晶体三极管工作于放大模式的外部条件是 。
3.从信号的传输途径看,集成运放由 、 、 、 这几个部分组成。
4.某放大器的下限角频率L ω,上限角频率H ω,则带宽为 Hz 。
5.共发射极电路中采用恒流源做有源负载是利用其 的特点以获得较高增益。
6.在RC 桥式正弦波振荡电路中,当满足相位起振条件时,则其中电压放大电路的放大 倍数要略大于 才能起振。
7.电压比较器工作时,在输入电压从足够低逐渐增大到足够高的过程中,单限比较器的 输出状态发生 次跃变,迟滞比较器的输出状态发生 次跃变。
8.直流稳压电源的主要组成部分是 、 、 、 。
二、单项选择题(15分)1.当温度升高时,二极管反向饱和电流将 。
[ ] A 增大 B 减小 C 不变 D 等于零2.场效应管起放大作用时应工作在漏极特性的 。
[ ] A 非饱和区 B 饱和区 C 截止区 D 击穿区3.直接耦合放大电路存在零点漂移的原因主要是 。
[ ] A 电阻阻值有误差 B 晶体管参数的分散性 C 晶体管参数受温度影响 D 受输入信号变化的影响4.差动放大电路的主要特点是 。
[ ] A 有效放大差模信号,有力抑制共模信号;B 既放大差模信号,又放大共模信号 C 有效放大共模信号,有力抑制差模信号;D 既抑制差模信号,又抑制共模信号。
5.互补输出级采用射极输出方式是为了使 。
[ ] A 电压放大倍数高 B 输出电流小 C 输出电阻增大 D 带负载能力强 6.集成运放电路采用直接耦合方式是因为 。
[ ] A 可获得较高增益 B 可使温漂变小C 在集成工艺中难于制造大电容D 可以增大输入电阻 7.放大电路在高频信号作用下放大倍数下降的原因是 。
[ ] A 耦合电容和旁路电容的影响 B 晶体管极间电容和分布电容的影响 C 晶体管的非线性特性 D 放大电路的静态工作点设置不合适 8.当信号频率等于放大电路的L f 和H f 时,放大倍数的数值将下降到中频时的 。
《电路分析基础》模拟试卷1一、单选题(30题,每题1分,共30分),答案写在下表中1.基尔霍夫定律(Σi=0和Σu=0)可以适用的电路类型为()(A)只适用于直流电路;(B)只适用于正弦交流电路;(C)只适用于动态电路;(D)可适用于任何电路。
2.基尔霍夫电流定律(Σi=0)应用于电路中的()(A)支路;(B)节点;(C)回路;(D)网孔。
3.若把电路中的参考点由原来电位较低的点改选为电位较高的点,则电路中各点的电位比原来()(A)升高;(B)降低;(C)不变;(D)不能确定。
4.在如题4图所示直流电路中,根据基尔霍夫节点电流定律可确定电路中电流I的大小为()(A)I=0 A;(B)I=0.5 A;(C)I=1 A;(D)I=10 A。
5.如题5图所示直流电路,当开关S断开时电压表V读数为10 V,当开关S闭合时电压表V读数为5 V,则U S和R S的值分别为()(A)U S =5 V,R S =5 Ω;(B)U S =5 V,R S =10 Ω;(C)U S =10 V,R S =5 Ω;(D)U S =10 V,R S =10 Ω。
10IR L10 Ω单选题4电路图单选题5电路图6.理想电压源的内阻R S的大小是()(A)内阻为零;(B)内阻为无穷大;(C)内阻的大小由外电路来确定;(D)不能确定。
7.如题7图所示直流电路,若用支路电流法解题,则下列式子正确的是()(A)I1+I2+I3=0 ;(B)I1R1+I3R3+U1=0 ;(C)I2R2+I3R3-U2=0 ;(D)I1R1-I2R2+U2+U1=0 。
U 22S单选题7电路图 单选题8电路图8.如题8图所示直流电路,R 1和R 2值均未知。
根据叠加定理,当3 A 电流源单独作用时,U R2=4 V ;当12 V 电压源单独作用时,U R2=4 V 。
则R 2的值为( ) (A )2 Ω ; (B )4 Ω ; (C )8 Ω ; (D )16 Ω 。
模拟电路试题及答案一、选择题1. 在一个二极管电路中,电流的流向是由 __A__ 控制。
A. 正向偏置电压B. 负向偏置电压C. 电源的极性D. 温度的变化2. 下列关于放大器输出特性描述正确的是 __A__ 。
A. 输出电流与输入电压之间存在一定的线性关系B. 输出电流不受输入电流的影响C. 输出电压与输入电压之间呈指数关系D. 输出电流与输入电压之间存在一定的非线性关系3. 二阶滤波器的传递函数可以表示为 __C__ 。
A. 两个一阶滤波器级联B. 两个一阶滤波器并联C. 由二阶系统函数表达式给出D. 由一阶系统函数表达式加以推导4. 关于运放(运算放大器)的描述,错误的是 __A__ 。
A. 运放没有增益B. 运放具有高输入电阻C. 运放具有低输出阻抗D. 运放具有高开环增益5. 下列哪一种滤波器不适用于去除直流偏置电压 __B__ 。
A. 带阻滤波器B. 高通滤波器C. 低通滤波器D. 带通滤波器二、填空题1. 三极管是一种 __双极型__ 元件。
2. 摩尔定律指出,集成电路上可集成的晶体管数目每隔约 __18-24__ 个月翻倍一次。
3. 晶体管的三个引脚分别为 __基极、发射极、集电极__ 。
4. 二极管的正向电流与反向电压之间存在 __指数__ 关系。
5. 滤波电路一般用于 __消除或削弱__ 信号中的某些频率成分。
三、综合题1. 请用普通二极管设计一个半波整流电路,要求能将输入交流电转换为纯直流电输出。
答案参考:首先,我们需要明确半波整流电路的基本原理。
半波整流电路通过二极管的导通和截止实现直流信号的滤波。
在电路设计中,我们可以采取如下步骤:1) 将二极管正确连接到电路中,确保其正极与交流电源的正极相连,负极则与负极相连。
2) 加入滤波电容,以平滑输出的直流电压。
通过选择合适的电容值,可以消除输出信号中的纹波。
3) 加入负载电阻,以实现直流电压的输出。
通过以上步骤,我们可以设计一个完整的半波整流电路,将输入的交流电转换为纯直流电输出。
《模拟电子技术》期末试卷及答案(本题每空1分,共20分)一、填空题:1. 二极管的伏安特性上分有四个区,分别是区、区、区和。
2. 双极型三极管属于控制型器件,单极型三极管属于控制型器件。
3. 理想运放的电路模型中,开环电压放大倍数A O=,差模输入电阻r i= ,输出电阻r O= ,共模抑制比K CMR= 。
4. 击穿属于碰撞式的击穿,击穿属于场效应式的击穿,这两种击穿均属于击穿,具有互逆性。
5. 共发射极组态、共集电极组态和共基组态这三种放大电路中,其中组态的放大电路放大能力最强,组态的放大电路只有电流放大能力而没有电压放大能力,组态的放大电路只有电压放大能力而没有电流放大能力。
6. 放大电路中的负反馈类型可分有负反馈、负反馈、负反馈和负反馈。
(本题每小题1分,共10分)二、判断下列说法的正确与错误:1. 二极管只要工作在反向击穿区,就一定会造成永久型损坏。
()2. 无论是双极型三极管还是单极型三极管,其导电机理是相同的。
()3. 甲类、乙类和甲乙类功放均存在“交越失真”现象。
()4. 射极输出器是典型的电流串联交流负反馈放大电路。
()5. 共模信号和差模信号都是放大电路需要传输和放大的有用信号。
()6. 所有放大电路的输入电压信号和输出电压信号都是反相的。
()7.设置静态工作点的目的,就是让交流信号叠加在直流载波上全部通过放大器。
()8.三极管工作中若耗散功率超过它的最大耗散功率P CM时,该管必须烧损。
()9. 理想集成运放构成的线性应用电路中,电压增益与其内部参数无关。
()10.即使是单门限电压比较器,其输出也必定是两种状态。
()(本题每小题2分,共16分)三、单选题1. P型半导体是在本征半导体中掺入微量的()价杂质元素构成的。
A.三价 B. 四价 C. 五价 D. 六价2. 测得NPN三极管各电极对地电压分别为V E=2.1V,V B=2.8V,V C=4.4V,则该管必工作在()。
模电期末考试试题及答案模拟电子技术期末考试试题一、选择题(每题2分,共20分)1. 在理想运算放大器中,输入电阻是:A. 无穷大B. 0欧姆C. 1欧姆D. 10欧姆2. 以下哪个不是模拟信号的特点?A. 连续变化B. 离散变化C. 随时间变化D. 可表示声音3. 一个共射放大电路的静态工作点是:A. 0VB. 5VC. 12VD. 取决于电源电压4. 负反馈在放大器中的作用是:A. 增加增益B. 降低增益C. 增加失真D. 稳定工作点5. 以下哪个不是模拟电子电路中的滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器二、填空题(每空2分,共20分)6. 运算放大器的_________端是虚拟地,即电压为0V。
7. 电压跟随器的特点是_________,输出阻抗小。
8. 一个理想的电压源的内阻是_________。
9. 模拟乘法器常用于实现_________和_________。
10. 波形发生器电路可以产生_________、_________、_________等波形。
三、简答题(每题10分,共30分)11. 解释什么是差分放大器,并简述其主要优点。
12. 描述一个基本的RC低通滤波器的工作原理。
13. 什么是振荡器?请列举至少两种常见的振荡器类型。
四、计算题(每题15分,共30分)14. 给定一个共射放大电路,其静态工作点为VB=10V,VC=20V,VE=5V,β=100。
假设晶体管的饱和压降VBE=0.7V,计算该电路的静态工作电流IE。
15. 设计一个简单的RC低通滤波器,要求截止频率为1kHz,输入信号频率为10kHz,计算所需的电阻和电容值。
答案:一、选择题1. A2. B3. D4. B5. D二、填空题6. 反向输入7. 高输入阻抗,低输出阻抗8. 0欧姆9. 调幅、解调10. 正弦波、方波、三角波三、简答题11. 差分放大器是一种差动放大电路,它能够放大两个输入端之间的差值信号,而抑制共模信号。
模电期末考试题目及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本应用不包括以下哪一项?A. 放大器B. 比较器C. 振荡器D. 逻辑门答案:D2. 理想运算放大器的开环增益是:A. 有限的B. 非常大的C. 非常小的D. 零答案:B3. 以下哪个不是模拟信号的特点?A. 连续变化B. 可以是数字形式C. 可以是模拟形式D. 可以是周期性变化答案:B4. 负反馈在运算放大器电路中的作用是:A. 增加增益B. 降低增益C. 增加稳定性D. 减少噪声答案:C5. 一个理想二极管的正向导通电压是:A. 0VB. 0.7VC. 3.3VD. 5V答案:B...二、简答题(每题10分,共30分)1. 简述运算放大器的非线性应用有哪些,并举例说明。
答案:运算放大器的非线性应用包括比较器、振荡器、调制器等。
例如,比较器可以将输入信号与参考电压比较,输出高电平或低电平,常用于过压保护电路。
2. 解释什么是负反馈,并说明负反馈在电路设计中的作用。
答案:负反馈是指将输出信号的一部分反馈到输入端,与输入信号相减。
负反馈可以增加电路的稳定性,降低噪声,减小非线性失真,提高增益精度。
3. 什么是共模抑制比(CMRR)?它在模拟电路设计中的重要性是什么?答案:共模抑制比(CMRR)是指运算放大器对差模信号增益与对共模信号增益的比值。
CMRR高意味着运算放大器对差模信号的放大能力强,对共模信号的放大能力弱,这在模拟电路设计中非常重要,因为它可以减少共模干扰,提高电路的抗干扰能力。
...三、计算题(每题15分,共30分)1. 给定一个理想运算放大器电路,输入信号为Vin,反馈电阻Rf=10kΩ,输入电阻Ri=1kΩ,求输出电压Vout。
答案:由于是理想运算放大器,所以输入端的电压差为零,即Vin+ = Vin-。
根据虚短原理,Vin+ = Vout/Rf * Ri。
代入Rf和Ri的值,得到Vout = Vin * (Rf/Ri) = Vin * 10。
模拟电子技术基础试卷及答案一、填空(18分)1.二极管最主要的特性是2.如果变压器二次(即副边)电压的有效值为V,桥式整流后(不滤波)的输出电压为,经过电容滤波后为,二极管所承受的最大反向电压为 14 V。
3.差分放大电路,若两个输入信号uI1 uI2,则输出电压,uOu I1=100μV,u I2=80μV则差模输入电压uId μV;共模输入电压uIcV。
4.在信号处理电路中,当有用信号频率低于10 Hz时,可选用滤波器;有用信号频率高于10 kHz时,可选用高通滤波器;希望抑制50 Hz的交流电源干扰时,可选用带阻滤波器;有用信号频率为某一固定频率,可选用带通滤波器。
5.若三级放大电路中Au1 Au2 30 dB,Au3 20 dB,则其总电压增益为dB,折合为4倍。
6.乙类功率放大电路中,功放晶体管静态电流ICQPDC=效率在理想情况下,可达到 78.5% ,但这种功放有交越失真。
7.集成三端稳压器CW7915的输出电压为V。
二、选择正确答案填空(20分)1.在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是( A )。
A.NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管2.某场效应管的转移特性如图所示,该管为( D )。
A.P沟道增强型MOS管 B、P沟道结型场效应管 C、N沟道增强型MOS管 D、N沟道耗尽型MOS管 3.通用型集成运放的输入级采用差动放大电路,这是因为它的( C )。
A.输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大4.在图示电路中,Ri 为其输入电阻,RS 为常数,为使下限频率fL 降低,应( D )。
A.减小C,减小Ri B. 减小C,增大RiC. 增大C,减小 RiD. 增大C,增大 Ri 5.如图所示复合管,已知V1的β1 = 30,V2的β2 = 50,则复合后的β约为( A )。
模拟电子技术期末考试卷及答案一、填空题(20 分)1、二极管最主要的特性是。
2、当三极管处于放大状态时其放射结、集电结的偏置方式为、。
3、多级放大电路中,常见的级间的耦合方式有、、。
4、负反馈放大电路中的四种组态为、、、。
5、正弦波振荡电路的振荡条件为、。
二、选择题(20分)1、P型半导体中的多数载流子是,N型半导体中的多数载流子是。
A、电子 B、空穴 C、正离子2、杂质半导体中少数载流子的浓度本征半导体载流子的浓度。
A、大于 B、小于 C、等于3、温度升高,二极管在正向电流不变的情况下的正向电压,反向电流。
A 、增大B 、减小C 、不变 4、如图所示复合管,已知V 1的1= 30,V 2的250,则复合后的约为( )。
A .1500 B.80 C.505、RC 串并联网络在f=f0=1/2 RC 时呈 。
A 、感性 B 、阻性 C 、容性三、判断题(10分)(对的打“√”,错的打“×”) 1、本征半导体温度升高后,两种载流子浓度还是相等。
( ) 2、参数理想对称的双端输入双端输出差分放大电路只能放大差模信号,不能放大共模信号。
( )3、放大电路采用复合管是为了增大放大倍数和输入电阻。
( )4、负反馈越深,电路的性能越稳定。
( )5、集成运放在开环情况下一定工作在非线性区。
( ) 四、简答题:( 25分)1.写出下图所示各电路的输出电压值,设二极管导通电压UD =0.7V 。
V 2V 12、判断下图所示电路中是否引入了反馈,如果有反馈试判断反馈类型?¥+-+R Su o(a)R Lu i R F(b)R 1R 2R 4R 5R 3u i +-+v cc-+V 1V 2u o C 1+-3、 电路下图所示:请将图中左右两部分正确连接起来,使之能够产生正弦波振荡五、计算题(25分)1、电路如下图所示,试求出电路AU 、Ri 、和R0的表达式。
2、电路如下图所示,求下列情况下U0和UI的关系式。
模拟电路试题B卷一.(24分)1)射极输出器的特性归纳为:电压增益,电压跟随性好,输入阻抗,输出阻抗,而且具有一定的放大能力和功率放大能力,射极输出器的反馈类型是。
2)电压负反馈可以使放大器的输出稳定,电流负反馈可以使放大器的输出稳定。
3)在差分放大电路中,大小相等、极性或相位一致的两个输入信号称为信号;大小相等,极性或相位相反的两个输入信号称为信号。
4)在导体中导电的是,在半导体中导电的不仅有,而且有,这是半导体区别于导体导电的重要特征。
5)PN结正向偏置时,反向偏置时,这种特性称为PN结的。
6)晶体三极管有两个PN结,即结和结,在放大电路中结必须正偏,结必须反偏。
7)晶体三极管有型和型两种类型。
8)画放大器的直流通路时,将视为开路,画交流通路时,将和视为短- . -考试资料-路。
二.(1.9分,2.9分,3.6分,共24分)1.放大电路如图所示,T为锗NPN管.得分(1)设V cc=12V,R c=3kΩ,β=70,如果要将静态工作点电流I c调至1.5mA,问R b要取多大?(2)电路参数同上,如果要将静态工作点的电压V CE调至3.3V,问R b应多大?(3)在调整静态工作点时,如稍不小心把R b调至零,这时三极管是否会损坏,为什么?为避免损坏,电路上可采取什么措施?- . -考试资料-2.已知电路参数如图所示,R g1=300kΩ,R g2=100kΩ,R g3=2MΩ,R d=10kΩ,R2=10kΩ,+V DD=+20V,场效应管工作点的互导g m=1ms,设r d>>R d(1)画出小信号等效电路;(2)求电压增益A v;(3)求放大器的输入电阻R i3.下面电路其输入,输出波形如图所示试问:a)此电路产生何种类型失真? (饱和?截止?)b)为消除此失真,应如何调节电阻R b?- . -考试资料-三.(10分)功率放大电路如图所示,不计功放管的饱和压降,流过负载电阻R L的电流是0.2sinωt(A),R L=8Ω,试得分求:(1)负载得到的功率Po;(2)说明二极管D1、D2的作用是什么?- . -考试资料--. -考试资料- 四 .(5分) 分析判断下列电路能否产生正弦波振荡,并说明理由(不说明理由者不给分)。
模电期末考试题目及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本工作模式不包括以下哪一项?A. 反相放大B. 同相放大C. 差分放大D. 功率放大答案:D2. 以下哪个元件不是构成模拟电路的基本元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D3. 理想运算放大器的开环增益是:A. 有限值B. 无穷大C. 零D. 负无穷大答案:B4. 以下哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可存储性答案:B5. 模拟电路中的反馈类型不包括:A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案:C6. 在模拟电路中,滤波器的作用是:A. 放大信号B. 衰减信号C. 选择性地通过信号D. 转换信号答案:C7. 模拟电路中的电源管理主要解决的问题是:A. 信号放大B. 信号滤波C. 电压转换D. 信号调制答案:C8. 模拟电路中的噪声主要来源于:A. 电源B. 信号源C. 环境干扰D. 所有以上答案:D9. 以下哪个不是模拟电路设计中考虑的因素?A. 稳定性B. 线性度C. 频率响应D. 逻辑运算答案:D10. 在模拟电路中,信号的传输特性通常用下列哪个参数来描述?A. 增益B. 相位C. 阻抗D. 所有以上答案:D二、简答题(每题10分,共20分)1. 简述运算放大器的工作原理及其应用。
答案:运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。
它通常由差分输入级、中间放大级和输出级构成。
运算放大器可以用于实现各种线性和非线性功能,如放大、滤波、积分和微分等。
在实际应用中,运算放大器被广泛用于信号处理、传感器信号调理、数据转换等领域。
2. 解释什么是负反馈,并说明其在模拟电路中的作用。
答案:负反馈是指将放大器的输出信号的一部分以相反相位反馈到输入端的过程。
在模拟电路中,负反馈可以提高放大器的稳定性,减少非线性失真,提高增益的精确度,并且可以改善频率响应。
大学模电期末考试试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的虚短和虚断是指:A. 同相输入端与反相输入端电压相等B. 同相输入端与反相输入端电流为零C. 同相输入端与反相输入端电压和电流都为零D. 同相输入端与反相输入端电流相等答案:B2. 下列哪种器件不是模拟电路中的基本元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D3. 在模拟电路中,放大器的增益是指:A. 输出电压与输入电压之比B. 输出电流与输入电流之比C. 输出功率与输入功率之比D. 输出电压与输入电流之比答案:A4. 理想运算放大器的输入阻抗是:A. 有限值B. 无穷大C. 零D. 负无穷大答案:B5. 模拟电路中的反馈类型包括:A. 正反馈B. 负反馈C. 正反馈和负反馈D. 以上都不是答案:C6. 以下哪种电路不是滤波器?A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 整流器答案:D7. 在模拟电路中,对数放大器的作用是:A. 放大电流B. 放大电压C. 放大对数信号D. 缩小电压答案:C8. 模拟电路中,为了减小温度漂移,通常采用:A. 串联稳压B. 并联稳压C. 温度补偿D. 负反馈答案:C9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 微分和微分D. 积分和积分答案:B10. 在模拟电路中,为了实现信号的隔离,通常采用:A. 变压器B. 电容器C. 电感器D. 电阻器答案:A二、填空题(每题2分,共20分)1. 运算放大器的输入端具有______输入阻抗和______输出阻抗。
答案:高;低2. 在模拟电路中,为了实现放大器的稳定性,通常采用______。
答案:负反馈3. 模拟电路中的滤波器可以分为______滤波器、______滤波器和______滤波器。
答案:低通;高通;带通4. 模拟电路中的信号放大器通常由______、______和______组成。
坑套的模电试卷编号()1-X填空(本题共20分.每空1分):1.整流电路的任务是__________ :滤波电路的任务是 ___________ o2.在PN结的形成过程中,载流子的扩散运动是由于 ___________ 而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是____________ 失真和 _________ 失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是____________ 的影响:使髙频区电压增益下降的主要原因是_________ 的影响o5.在交流放大电路中,引入直流负反馈的作用是____________ :引入交流负反馈的作用是 ____________ 06.正弦波振荡电路一般由__________ 、__________ 、_________ 、__________ 这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB、第二级15dB、第三级60dB,放大器的总增益为______________ ,总的放大倍数为 _________ .8.在双端输入、单端输出的差动放大电路中,发射极公共电阻&对_____________ 信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为___________ 之比。
9.某放大电路的对数幅频特性如图1所示,当信号频率恰好为上限频率时,实际的电压增益为_____________ dB.二判断(本题共10分,每小题1分,正确的打厶错误的打X〉:1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
2、()稳定静态工作点的常用方法主要是负反馈法和参数补偿法。
3、()在三极管的三种基本组态中,只有电流放大能力而无电压放大能力的是基本共集组态。
4、()若放大电路的放大倍数为负值,则引入的一建是负反馈。
模拟电路考试题及答案一、选择题(每题2分,共20分)1. 模拟电路中,运算放大器的开环增益通常非常高,其主要作用是:A. 放大信号B. 稳定电源C. 滤波D. 整流答案:A2. 在理想运算放大器中,输入端的电压差为:A. 0VB. 5VC. 10VD. 无穷大答案:A3. 以下哪个不是模拟电路的基本组成部分?A. 电阻B. 电容C. 电感D. 微处理器答案:D4. 一个二阶低通滤波器的截止频率为1kHz,若要将其改为高通滤波器,需要:A. 改变电阻值B. 改变电容值C. 改变电感值D. 改变电源电压答案:B5. 以下哪种耦合方式不适用于模拟信号的放大?A. 直接耦合B. 变压器耦合C. 电容耦合D. 光电耦合答案:D6. 在模拟电路设计中,通常使用哪种方法来减小噪声?A. 增加电源电压B. 使用差分放大器C. 增加电阻值D. 增加电容值答案:B7. 以下哪个不是模拟电路设计中考虑的非理想因素?A. 温度变化B. 电源波动C. 器件老化D. 数字信号干扰答案:D8. 在模拟电路中,反馈的类型不包括:A. 正反馈B. 负反馈C. 直流反馈D. 交流反馈答案:C9. 一个理想运放构成的积分电路,其输出信号与输入信号的关系是:A. 相位相同B. 相位相反C. 相位相差90度D. 相位相差180度答案:D10. 在模拟电路中,为了提高电路的稳定性,通常采用:A. 增加电路复杂度B. 使用更高质量的元件C. 引入负反馈D. 减少电路的增益答案:C二、简答题(每题10分,共30分)1. 简述模拟电路与数字电路的主要区别。
答:模拟电路处理的是连续变化的信号,如声音、光线等,而数字电路处理的是离散的数字信号。
模拟电路通常使用模拟元件如电阻、电容、电感和运算放大器等,而数字电路则使用逻辑门和触发器等数字元件。
模拟电路的信号传输容易受到噪声和失真的影响,而数字电路则具有更强的抗干扰能力。
2. 解释什么是共模抑制比(CMRR)以及它在模拟电路设计中的重要性。
模电期末考试题及答案汇总一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的基本功能是:A. 放大信号B. 整流信号C. 滤波信号D. 调制信号答案:A2. 理想运算放大器的开环增益是:A. 有限的B. 接近于零C. 无穷大D. 负无穷大答案:C3. 在模拟电路设计中,负反馈的作用是:A. 增加增益B. 减少增益C. 提高稳定性D. 降低噪声答案:C4. 以下哪个不是模拟信号的特点:A. 连续变化B. 可以数字化C. 随时间连续变化D. 可以模拟自然现象答案:B5. 模拟电路中的“零点漂移”是指:A. 信号的频率漂移B. 信号的幅度漂移C. 信号的相位漂移D. 信号的直流偏置漂移答案:D6. 在模拟电路中,使用二极管的主要目的是:A. 放大信号B. 整流信号C. 滤波信号D. 调制信号答案:B7. 以下哪个元件不是构成模拟滤波器的基本元件:A. 电阻B. 电容C. 电感D. 二极管答案:D8. 模拟信号的频率响应是指:A. 信号的幅度随频率变化B. 信号的相位随频率变化C. 信号的频率随幅度变化D. 信号的幅度和相位随频率变化答案:D9. 在模拟电路中,晶体管的放大作用主要体现在:A. 电流放大B. 电压放大C. 功率放大D. 频率放大答案:A10. 以下哪个不是模拟电路设计中常用的测量工具:A. 示波器B. 万用表C. 频率计D. 逻辑分析仪答案:D二、填空题(每空2分,共20分)1. 运算放大器的输入端通常由两个端子组成,它们分别是________和________。
答案:反相输入端;同相输入端2. 理想运算放大器的两个输入端的输入阻抗是________,输出阻抗是________。
答案:无穷大;零3. 模拟电路中的“增益”是指输出信号与输入信号的________。
答案:比值4. 在模拟电路设计中,为了减少噪声,通常采用________技术。
答案:低噪声放大器5. 模拟信号的频率范围通常从直流(DC)到________。
《模拟电子技术基础(1)》期末试题
(A 卷)参考答案及评分标准
一、填空(每空1分,共20分)
1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。
2. 放大器级间耦合方式有三种: 直接 耦合; 阻容 耦合; 变压器 耦合;在集成电路中通常采用 直接 耦合。
3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。
4. 乙类推挽放大器的主要失真是 交越失真 ,要消除此失真,应改用 甲乙 类推挽放大器。
5. 图1所示两级放大电路,图中级间采用 阻容 耦合方式,1T 接成 共基 组态,2T 接成 共集 组态,1R 和2R 的作用是 为T1管提供基极偏置 。
6. 在阻容耦合放大器中,若要降低下限频率,应将耦合电容的值 增大 。
7. 共射-共基组合电路中,由于共射电路的上限频率 小于 共基电路的上限频率,故此组合电路的上限频率主要取决于 共射 电路。
8. 负反馈系统产生自激的条件是1)(-=ωj T ,相应的振幅条件是1)(=ωj T ,相位条件是()πωϕ±=T 。
二、简答(共3小题,每小题5分,共15分)
1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示
(1)判断它们各是NPN 管还是PNP 管,在图中标出e ,b ,c 极; 答:见图中标识(判断NPN 管还是PNP 管各1分,标出e ,b ,c 极1分,
共3分)
(2)估算(b)图晶体管的β和α值。
601.06===
B C I I β, 985.01≈+=β
βα (各1分,共2分)
2.电路如图3所示,试回答下列问题
(1)要使电路具有稳定的输出电压和高的输入电阻,应接入何种负反馈?
R
f 应如何接入?(在图中连接)
答:应接入电压串联负反馈(1分)
R接法如图(1分)
f
(2)根据前一问的反馈组态确定运放输入端的极性(在图中“□”处标出),并根据已给定的电路输入端极性在图中各“○”处标注极性。
答:见图中标识(3分)(共6空,两个1分)
3.简述直流电源的主要组成部分及各部分功能。
答:直流电源主要由整流电路、滤波滤波、稳压电路组成,其中整流电路的作用是将交流电压转换为直流电压,滤波电路的作用是减小电压的脉动,稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响,从而获得足够高的稳定性。
(组成部分3分,功能2分)
三、分析计算题(共5小题,共65分)
1. 二极管电路如图4(a )所示,设二极管为理想的。
(10分)
(1) 试求电路的传输特性(v o ~v i 特性),画出v o ~v i 波形;(7分) (2) 假定输入电压如图4(b )所示,试画出相应的v o 波形。
(3分)
解:(1)当V v V i 1012<<-时,D1、D2均截止,i o v v =(2分)
当V v i 10≥时,D1导通、D2截止 (2分) 52
1
555)10(10)10(10212+=+⨯-+=+⨯
-+=i i i o v v R R R v v
当V v i 12-≤时,D1截止、D2导通 (2分) 43
21251010)12(12)12(313-=-+⨯+=-+⨯
+=i i i o v v R R R v v
v o ~v i 波形如图(a )所示 (1分) (2)v o 波形如图(b )所示 (3分)
2. 基本放大器如图5所示,已知晶体管的100=β,
V 7.0V BE(on)=,Ω='300b b r ,ce r 可忽略,K Ω32.R E =,BQ I I I 1021=≈,1C ,2C 和e C 均可视为中频交流
短路(15分)
(1)欲使mA I CQ 1=,V 6=CEQ V ,试确定1B R ,2B R 和C R 的值;(6分) (2)设K Ω3.4=L R ,计算该放大器的中频增益?==i
o
v v v A ;
(4分) (3)试求电容1C 确定的下限截止频率1L f (设μF 101=C )。
(5分)
解:(1)由12)(=+⨯+CEQ CQ E C V I R R 求得Ω=K R C 7.3 (2分)
mA I I CQ
BQ 01.0==
β
故mA I I I BQ 1.01021==≈
由EQ E B I R R I +=7.022 求得Ω=K R B 302 (2分)
由12)(211=+B B R R I 求得Ω=K R B 901 (2分) (2)()
Ω≈+='K I V r EQ
T
e b 63.21β(1分)
,i o v v v A ==9.67)//(-≈+-''b b e b L C r r R R β(3分) (3)()[]Hz C r r R f e b b b B L 6//21
1
1≈+=
''π,其中Ω==K R R R B B B 5.22//21(5分)
3. 理想运放组成的电路如图6所示,已知输入电压V 6.01=i v ,V
4.02=i v ,
V 13-=i v (13分)
(1) 试求1o v 、2o v 和3o v 的值;(9分)
(2) 设电容的初始电压值为零,求使V 6-=o v 所需的时间=?t (4分)
解:(1)A 1构成反相求和电路,V R v R v R v i i o 2.5)(
2
2
1131-=+-=(3分) A 2构成同相比例运算电路,V v R R v i o 5)1(34
5
2-=+
=(3分) A 3构成差分比例运算电路,V v v v o o o 2.0)(123=-=(3分) (2) A 4构成积分电路,⎰-
=dt v C
R v o o 3
10
1 (2分)
由题意得 62.010
1
1
-=-⎰-t
dt 解得s t 3= (2分)
4. 两级放大电路如图7所示,已知V V CC 12=,晶体管的5021==ββ,
Ω==90021be be r r (15分)
(1) 画出放大电路的交流通路;(3分)
(2) 求电路的输入电阻i R 和输出电阻o R ;(6分) (3) 计算电压放大倍数?0==
i v v v A 、?0==s
vs v v
A (6分)
解:(1)交流通路如下图 1(3分)
(2)输入电阻的计算:
)]//)(1(//[21111i E be B i R R r R R β++= 其中 2212////be i r R R R =
代入数值计算得 Ω≈=K R i 9.09.0//50//1002 (2分)
Ω≈++=K R i 6.29)]9.0//7.2)(501(9.0//[180 (2分)
输出电阻的计算:Ω==K R R C o 22 (2分) (3)21v v v A A A ⋅=
()()2
1112
111//1//1i E be i E v R R r R R A ββ+++=
,
()
2
222//be L C v r R R A β-
=
代入数值计算得 ()()97.0)9.0//7.2(5019.0)9.0//7.2(5011=⨯++⨯+=v A (2分) ()9.889
.08//2502
-=⨯-=v A (2分)
2.86)9.88(97.0-=-⨯=v A (1分)
4.83)2.86(1
6.296
.29-=-⨯+=+=v s i i vs A R R R A (1分)
5. 在图8(a )所示电路中,运放和二极管D 1均为理想的,稳压二极管D 2和 D 3的性能相同,V 6V =Z ,V 7.0V )(=on D (12分)
(1) 试求A 1和A 2电路的电压传输特性,画出i o v v ~1和i o v v ~2波形;(7分) (2) 若i v 为图8(b )所示的信号,试分别画出1o v 和2o v 的波形;(5分)
解:(1)A 1电路为同相过零比较器,
当0<i v 时,V V V v on D oL o 7.0)(1-=-==;
当0>i v 时,V V V v Z oH o 61=== (2分) A 2电路为反相滞回比较器,
当V V V v on D oH o 7.0)(2===时,D 1截止,电路等效为反相过零比较器,
即01=≥th i V v 时,2o v 变为低电平;
当V V V v Z oL o 62-=-==时,D 1导通,电路等效为反相滞回比较器,
此时,V V R R R V oL 263
1
433-=⨯-=+=
+,即V V v th i 22-=≤时,2o v 变为高
电平,V V oH 7.0=。
(3分)
i o v v ~1和i o v v ~2波形如下图所示
(1分) (1分) (2)1o v 和2o v 的波形如下图所示
(2分) (3分)。
