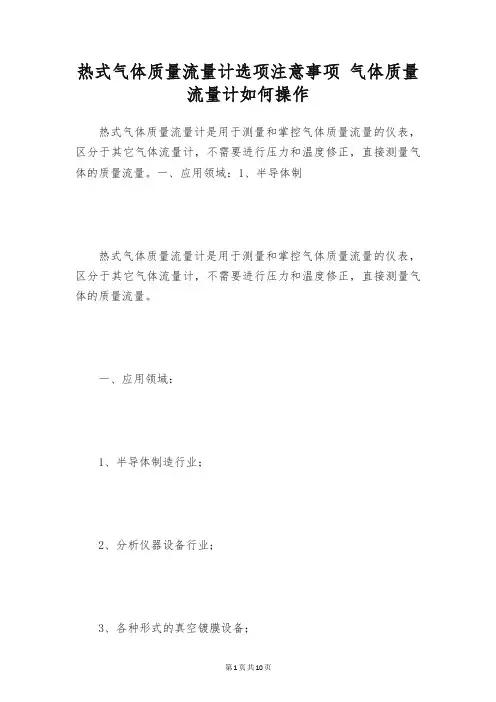

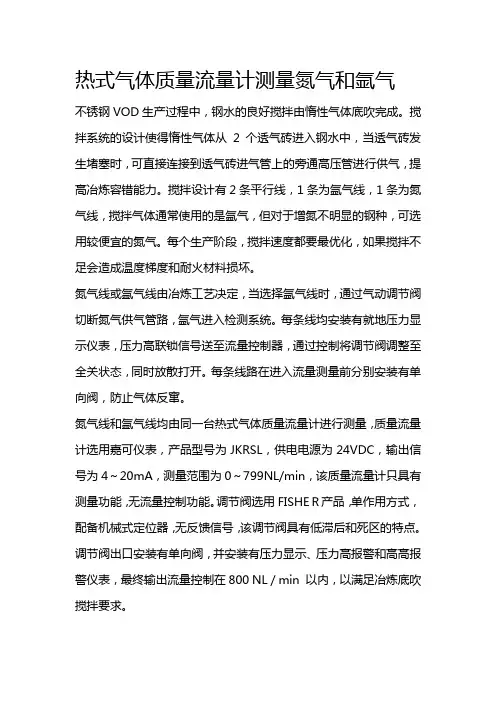

热式气体质量流量计一、概况：
二、产品特点：
三、基本技术参数：

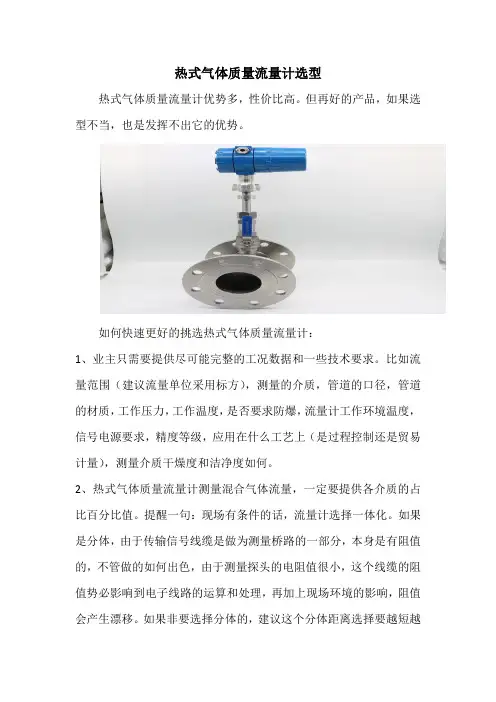

四、选型表：
气体质量流量计 目前所用各种型式的气体流量计，绝大部分是计量气体的体积流量。由于气体的体积随温度与压的不同而变动，所以常发生较大的计量误差。如工作压力经常变动，更使计量发生困难。 气体质量流量计的主要特点是不受温度与压力变动的影响，其显示读数直接指示气体的质员流量它具有一系列优点： 1. 在常压、高压或负压的条件下均可选用。 2. 可在常温、100度，甚至又高的温度下正常运行。 3. 适用的量程范围宽，既能用于实验室内小流量的场所也可用于工厂生产中的大型装置。 4. 流量计的阻力降极微。 5. 抗介质腐蚀的能力强。 6. 计量精度高。 7. 输出电讯号，可远传显示，还便于与其他仪表配合后实现流量记录．自控或累计。 质量流量计是一种热导式仪表早在本世纪初，托马斯(Thomas)提出了它的原型，后几经变革惭趋善。目前许多国家有这类流星计的工业产品，厂泛应用于各个工业生产及科学实验的领域。虽具结构各有差异，但其原理是基本一致的。我国自1976年以来，也已有几种产品陆续间世，较多地用于原子能工业及半导体制造工业。我们曾用于80大气压微型催化反应装置中计量氢气流量，己得了成功的经验。若能把它推广应用于石油、化工业的各个方面必将收到良好的效益。
质量流量计原理图 这种流量计的基本原理是在一很小直径(4毫米)的薄壁金属管(常用不绣钢、纯镍或蒙乃尔台金等蚀合金)的外壁，对称绕上四组电阻丝，相互联接组成惠斯顿电桥(见下图)，其守桥留绕组l与绕3分内、外两层平绕于管了左侧(上游)，绕组2与6则同样地绕于管子的右侧(下游)。如图接上电流的直流电源后，电流通过绕组而致升温，沿金届导管轴向形成一个对称分布的温度场(图中实所示)。当气体流经导管时因气体吸热而使上游管壁温度下降，通过下游时气体放热，管壁温度上导致了温度场的变异，即温度最高点位置向右偏移(图中虚线所示)。电阻丝采用电阻温度系数较的材料能灵敏地反映温度的变化而使电桥失去平衡。最后，将电桥的不平衡电压讯号放大或者转成电流讯号。从理仑上来说这输出讯号的大小正比于气体的质量流量与气体比热的乘积，可简单表达为： 式中：E一输出讯号 k一比例常数 Cp一气体比热(定压) M一气体的质量流量 A一流量计各绕组与周围环境间的总传热系数 就理想气体而言，气体的比热是不随压力而变化的常值，所以输出讯号仅与气体的质量流量成正一般的真实气体其比热受压力影响的变动幅度很小故仍可用输出讯号直接代表质量流量。认为与
流量计选型 是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。 流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。 在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低雷诺数粘性流，都不适用标准节流件。对脏污流一般选用圆缺孔板等非标准节流件配差压计或超声多普勒式流量计，而粘性流可分别采用容积式、靶式或楔形流量计等。水轮机人口水量、凝汽器循环水量及回热机组的回热蒸汽等都是大管径( 400mm以上)的流量测量参数，由于加工创造困难和压损大，一般都不选用标准节流装置。根据被测介质特件及测量准确度要求，分别采用插入式流量计、测速元件配差压计、超声波流量计，或采用标记法、模拟法等无能损方式测流量． 为保证流量计使用寿命及准确性，选型时还要注意仪表的防振要求。在湿热地区要选择湿热式仪表。 正确地选择仪表的规格，也是保证仪表使用寿命和准确度的重要一环。应特别注意静压及耐温的选择。仪表的静压即耐压程度，它应稍大于被测介质的工作压力，一般取1．25倍，以保证不发生泄漏或意外。量程范围的选择，主要是仪表刻度上限的选择。选小了，易过载，损坏仪表；选大了，有碍于测量的准确性。一般选为实际运行中最大流量值的1．2一1．3倍。 安装在生产管道上长期运行的接触式仪表，还应考虑流量测量元件所造成的能量损失。一般情况下，在同一生产管道中不应选用多个压损较大的测量元件，如节流元件等。 常用流量计选型须知 1. 电磁流量计 测量各种酸、碱、盐等腐蚀液体；各种易燃，易爆介质；各种工业污水，纸浆，泥浆等。电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体.不能用来测量电导率很低的液体介质,不能测量高温高压流体。 2. 涡街流量计（旋涡流量计） 涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。 ⒊ 浮子流量计（转子流量计） 它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。 ⒋ 科氏力质量流量计 质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一， ⒌ 热式（气体）质量流量计 它适合单一气体和固定比例多组份气体的测量。 典型应用：
气体质量流量计控制器知识 气体质量流量控制器（MFC）与气体质量流量计（MFM），MFC是带有控制气体质量流量的装置，而MFM 是不具有控制气体质量流量功能的装置。 首先区分一下 MFC为Mass Flow Controller的缩写，即质量流量控制。流体在旋转的管内流动时会对管壁产生一个力，它是科里奥利在1832年研究水轮机时发现的，简称科氏力。质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，变送器提供的激励电压加到驱动线圈上时，振动管作往复周期振动，工业过程的流体介质流经传感器的振动管，就会在振管上产生科氏力效应，使两根振管扭转振动，安装在振管两端的拾振线圈将产生相位不同的两组信号，这两个信号差与流经传感器的流体质量流量成比例关系。计算机解算出流经振管的质量流量。不同的介质流经传感器时，振管的主振频率不同，据此解算出介质密度。安装在传感器器振管上的铂电阻可间接测量介质的温度。 质量流量计直接测量通过流量计的介质的质量流量,还可测量介质的密度及间接测量介质的温度。由于变送器是以单片机为核心的智能仪表，因此可根据上述三个基本量而导出十几种参数供用户使用。质量流量计组态灵活，功能强大,性能价格比高，是新一代流量仪表。 测量管道内质量流量的流量测量仪表。在被测流体处于压力、温度等参数变化很大的条件下，若仅测量体积流量，则会因为流体密度的变化带来很大的测量误差。在容积式和差压式流量计中，被测流体的密度可能变化30%，这会使流量产生30～40%的误差。随着自动化水平的提高，许多生产过程都对流量测量提出了新的要求。化学反应过程是受原料的质量(而不是体积)控制的。蒸气、空气流的加热、冷却效应也是与质量流量成比例的。产品质量的严格控制、精确的成本核算、飞机和导弹的燃料量控制，也都需要精确的质量流量测量。因此质量流量计是一种重要的流量测量仪表。 质量流量计可分为两类：一类是直接式，即直接输出质量流量；另一类为间接式或推导式，如应用超声流量计和密度计组合，对它们的输出再进行乘法运算以得出质量流量。 直接式质量流量计 直接式质量流量计有多种类型，如量热式、角动量式、陀螺式和双叶轮式等。 (1) 主要参数: 质量流量精度: ±0.002×流量±零点漂移 密度测量精度: ±0.003g/cm3 密度测量范围: 0.5~1.5g/cm3 温度测量范围: ±1°C (2) 传感器相关数据: 环境温度: －40~60°C
常用流量计的选型与比较 由于商业用户的种类庞杂，不同企业的燃气用量都大小不一，因此需要根据企业的不同的情况合理的选用燃气计量表，以达到准确计量和节约成本的目的。目前计量燃气用户的燃气计量表主要包括涡轮流量计、超声波流量计、腰轮（罗茨）流量计、膜式流量计这4种，下面从这4种计量表各自的特点分析商业用户燃气计量表的选用。一．涡轮流量计 涡轮流量计属于间接式体积流量计，当气体流过管道式，依靠气体的动能推动透平叶轮作旋转运动，其转动速度与管道的流量成正比，是一种速度式流量计。 涡轮流量计由涡轮流量变速器（传感器）、前置放大器、流量显示积算仪组成，并可将数据远传到上位流量计算机。 气体涡轮流量计具有结构紧凑、精度高、重复性好、量程比宽、反应迅速、压力损失小等优点，但轴承耐磨性及其安装要求较高。涡轮流量计始动流量比较大，在一些单一的用气设备如燃气锅炉、燃气空调等大流量用气设备中。涡轮流量计有着量程范围大、计量精度很高、可以计量大流量燃气（可以达到6000m3/h 以上）等优点，国产的涡轮流量计价格也比较合理。但是在使用涡轮流量计的时候必须要求始动流量也要大，当用气设备小流量的使用燃气对其精度有很大的影响。且涡轮流量计必须有足够长度的前后直管段，以及带温压补
偿的体积修正仪。 主要适用于液化石油气及天然气的计量上，因此，大多运用在工矿企业的炉、窑等热负荷相对恒定的用气设备上。 二．超声波流量计 超声波流量计是通过检测流体流动对超声束（或超声脉冲）的作用，测量体积流量的速度式测量仪表，天然气超声波流量计的测量原理是传播时间差法。在测量管内安装一组超声波传感器；同时测量彼此之间的声波到达时间。 由于是全电子式，无机械部分，不受机械磨损、故障影响，产品的可靠性和精度进步很多。体积小、重量轻，重复性好，压损小，不易老化，使用寿命长；智能化，全电子式的结构，可以扩展为预支费表或无线抄表功能。特殊功能是微小流量可测，有管道泄漏感知功能，压力损失为零。 主要特点：1.能实现双向流束的测量； 2.过程参数（压力，温度等）不影响测量结果； 3.无接触测量系统，流量计量过程无压力损失； 4.可精确测量脉动流； 5.重复性好，速度误差≤5mm/s； 6.量程比很宽，qmin/qmax=1/40~1/60； 7.可不考虑整流，只在上游100mm，下游50mm余留安装间隙即可；
涡街流量计选型表 1、涡街流量计是一种速度式的流量计，旋涡分离的稳定性受流速分布的影响，所以，在安装涡街流量计时必须在上下游配置足够的直管段对流态进行整形； 2、涡街流量计不适用于雷诺数太低的流量测量。一般要求雷诺数≥2X105 3、由于旋涡发生时，管内局部压力会明显下降，在测量液体时，当局部压力降到液体温度所对应的饱和蒸汽压时，将发生气蚀现象，损坏检测压电元件或者使仪表无法正常工作，这点需要在安装或使用时注意。 4、正确选择涡街流量计的型号，必须详细了解以下工艺参数： ·流体名称、组分、腐蚀性、磨损性等； ·工作状态的最小、常用、最大流量； ·最小、常用、最大工作压力； ·最小、常用、最大工作温度； ·工作状态下的粘度； ·对于气体，还需要了解气体的相对湿度； ·流体在管道内流动的流动特性：是稳定流量、变动流量、脉动流量、气液两相流、气固两相流、液液两相流等 ·流体状态：是清洁还是易结晶、赃污或者含易附粘物等 ·现场环境及安装条件等 ·对仪表的防爆要求 流量计选型是指按照生产要求，从仪表产品供应的实际情况出发，综合地考虑测量的安全、准确和经济性，并根据被测流体的性质及流动情况确定流量取样装置的方式和测量仪表的型式和规格。 流量测量的安全可靠，首先是测量方式可靠，即取样装置在运行中不会发生机械强度或电气回路故障而引起事故；二是测量仪表无论在正常生产或故障情况下都不致影响生产系统的安全。例如，对发电厂高温高压主蒸汽流量的测量，其安装于管道中的一次测量元件必须牢固，以确保在高速汽流冲刷下不发生机构损坏。因此，一般都优先选用标准节流装置，而不选用悬臂梁式双重喇叭管或插入式流量计等非标准测速装置，以及结构强度低的靶式、涡轮流量计等。燃油电厂和有可燃性气体的场合，应选用防爆型仪表。 在保证仪表安全运行的基础上，力求提高仪表的准确性和节能性。为此，不仅要选用满足准确度要求的显示仪表，而且要根据被测介质的特点选择合理的测量方式。发电厂主蒸汽流量测量，由于其对电厂安全和经济性至关重要，一般都采用成熟的标准节流装量配差压流量计，化学水处理的污水和燃油分别属脏污流和低
气体比热（cal/g,C)密度（g/L，0C）转换系数air0.24 1.293 1.001 Ar0.125 1.7837 1.407 AsH30.1168 3.4780.673 BBr30.064711.180.378 BCl30.1217 5.2270.43 BF30.1779 3.0250.508 B2H60.502 1.2350.441 CCl40.1297 6.860.307 CF40.1659 3.96360.428 CH40.53180.7150.719 C2H20.4049 1.1620.581 C2H40.3658 1.2510.597 C2H60.4241 1.3420.48 C3H40.3633 1.7870.421 C3H60.3659 1.8770.398 C3H80.399 1.9670.348 C4H60.3515 2.4130.322 C4H80.3723 2.5030.293 C4H100.413 2.5930.255 CH3OH0.3277 1.430.583 C2H6O0.3398 2.0050.391 C2H3Cl30.1654 5.950.278 CO0.2488 1.250.999 CO20.2017 1.9640.737 C2N20.2608 2.3220.451 Cl20.1145 3.1630.858 D2 1.73250.17980.997 F20.197 1.6950.93 GeCl4(锗）0.10729.5650.267 GeH40.1405 3.4180.569 H2 3.42240.0899 1.01 HBr0.0861 3.610.999 HCl0.1911 1.6270.999 HF0.34820.8930.999 HI0.0545 5.7070.999 H2S0.2278 1.520.843 He 1.24180.1786 1.414 Kr0.0593 3.739 1.415 N20.2486 1.251 Ne0.24640.9 1.415 NH30.50050.760.719 NO0.2378 1.3390.975 NO20.1923 2.0520.74 N2O0.2098 1.9640.709 O20.2196 1.4270.991 PCl30.1247 6.1270.358 PH30.261 1.5170.69 PF50.1611 5.620.302 POCl30.1324 6.8450.302 SiCl40.1277.58470.284 SiF40.1692 4.6430.348 SiH40.3189 1.4330.598 SiH2Cl20.1472 4.5060.412
气体流量计表如何选型 作者：气体流量计来源：https://www.doczj.com/doc/2c14252236.html,/ 气体流量计表如何选型，气体流量计在工业生产中应用也很多，其主要有4个方面：一是无腐蚀气体，二是有腐蚀性，三是易燃易爆气体，四是有毒气体。在选择时要根据介质不同合理确定用什么仪表。我们把可以测量气体介质的流量仪表叫做气体流量计。 气体流量计常用的有哪些：涡街，孔板，浮子，旋进旋涡，气体涡轮，威力巴，弯管。涡街是可以测量大多数的气体介质。它可以测量气体体积流量和质量流量，可以用于高温和高压和易燃易爆气体。孔板也可以测量大多数气体介质，但它因测量精度不高，需配套仪表多，价格较高，现已经慢慢变涡街所代替。浮子流量计主要用来测量小口径仪表的流量，它对小流量测量是其它流量计无法做到的。威力巴应用于煤气测量，由于煤气里面含有焦油，一般差压式仪表都会因堵塞而无法测量，它是专用于煤气测量。旋进旋涡和气体涡轮主要针对于天然气等介质测量，因其造价，其它气体类很少选择它，弯管也是适用大多数液体测量，它的计量精度高，维护量少，由于价格高，在一些大型企业才会考虑此种流量计。
气体流量计选型，怎么选，选哪种合适，选哪种计量准确，选哪种计量安全。在选择时我们要把计量安全放在首要位置，再次考虑计量精度，最后才能考虑产品价格。如：介质空气流量正常我们可以选择涡街来测量，如果流量小管径小只有选择浮子流量计，如果管道大见议采用弯管流量计。在测量气体仪表中，质量是绝对重要，如果发生泄露那是相当危险的。 气体测量要根据实际情况来综合分析，根据现场环境和安全来确定仪表要采用普通型还是采用防爆型。是选择220V供电还是24V供电或是锂电池供电。在气体测量仪表的质量显的更加重要。
HSB-1000热式气体质量流量计 品牌HSB型号HSB-1000系列 类型质量流量计测量范围0--120m/s（20℃，101.33KPa）（m3/h） 精度等级±1%的读数±0.5%满量程公称通径100000000（mm） 适用介质各种气体工作压力20（MPa） 工作温度530（℃） 热式气体质量流量计全称为HSB-1000系列热式气体质量流量计是运用专有流量数据模型算法；模糊理论控制温度、湿度算法；高性能智能微处理器及模数、数模转换芯片；宽量程比1000：1；大口径，低流速，压损可忽略；直接测量质量流量，无须温压补偿；低流速测量非常灵敏。直管段要求不高1-2D。 热式气体质量流量计是用于测量和控制气体质量流量的新型仪表。可应用于石油、化工、钢铁冶金、电力、轻工、医药、环保等工业部门的空气、氧气、氮气、氩气、氦气、烃类气体、天然气、煤气、烟道气的监测。 该产品可替代孔板，文丘里管、阿牛巴，涡街等流量计。其特点是可靠性高，重复性好，压损小，无可动部件，量程比宽，响应速度快，测量精度高，无须温压补偿，抗震好。特别在大管径，低流速，流量范围变化大及特小流量测量方面具有明显优势。 一、热式气体质量流量计产品应用： ◆公用工程--电、气、水处理的监控 管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气 ◆石油与天然气工业 能量交换；填井气回收；燃气计量；气体质量分析；泄露气测试；天然气测量；火炬气的监控 ◆电力行业 燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；氢气测量；电厂高炉的一次风、二次风的测量 ◆化学行业 烟气循环监测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量；电池工厂各种气体流量测量
一.可变面积式流量计(转子流量计) 当要求精确度不小于士1.50%，量程比不大于10: 1 时，可选用转子流量计。 1. 玻璃转子流量计 中小流量、微小流量.压力小于1MPa,温度低于100℃的洁净透明、无毒、无燃烧和爆炸危险且对玻璃无腐蚀无粘附的流体流量的就地指示，可采用玻璃转子流量计。 2 .金属管转子流量计 1) 普通型金属管转子流量计 对易汽化、易凝结、有毒、易燃、易爆不含磁性物质、纤维和磨损物质，以及对不锈钢无腐蚀性的流体中小流量测量，当需就地指示或远传信号时，可选用普通型金属管转子流量计 2) 特殊型金属管转子流量计 (一) 带夹套的金属管转子流量计 当被测介质易结晶或汽化或高粘度时，可选用带夹套金属管转子流量计。在夹套中通以加热或冷却介质。 (二)防腐型金属管转子流量计 X1 有腐蚀性介质流量测量，可采用防腐型金属管转子流量计。 转子流量计要求垂直安装，倾斜度不大于50。流体大都是自下而上，特殊的金属管转子流量计可以水平管道连接，安装位置应振动较小，易于观察和维护，应设上，下游切断阀和旁路阀。对脏污介质，必须在流量计的进口处加装过滤器。
二. 速度式流量计 1 靶式流量计 粘度较高，含少量固体颗粒的液体流量测量。当要求精确度不优于t1 .00 %，量程比不大于10 : 1时，可采用靶式流量计。 靶式流量计一般安装在水平管道上，前后直管段长度为1OD/5D 2 涡轮流量计 洁净的气体及运动粘度不大(粘度越大，量程比越小)的洁净液体的流量测量，当要求较精确计量，量程比不大于10:1时，可采用涡轮流量计。涡轮流量计应安装在水平管道上，使液体充满整个管道，并设上、下游截止阀和旁路阀，以及在上游设过滤器，下游设排放阀。直管段长度:上游不少于20D，下游不少于5D 3 旋涡流量计(卡门涡街流量计或涡街流量计) 洁净气体、蒸汽和液体的大中流量测量，可选用旋涡流量计。低速流体及粘度大的液体，不宜选用旋涡流量计测量。粘度太高会降低流量计对小流量测量的能力，具体表现在保证精确度的雷诺数上，不同制造厂的产品，不同管径的旋涡流量计对保证测量精确度的液体和气体最小和最大雷诺数及管道流速有不同要求。选用时应对雷诺数和管道流速进行验算。管子振动或泵出口也不宜选用。 该流量计具有压力损失较小、安装方便的特点。 对直管段要求:上游为15- 5 0D(视配管情况而定);上游加整流器时，上游不小于IOD，下游至少为5D. 4 水表
热式气体质量流量计的工作原理 本文主要介绍热式气体质量流量计的工作原理，安装技术规范、调试方法以及应用注意事项和ST98A流量计在滨化热力公司锅炉中的应用及常见故障处理方法。 3、质量流量计插入深度等于管内径的1/2＋12.7＋管厚。 4、接线 1）、出于安全因素的考虑，ST98特别要求220V AC电源采用三线制，其中一根接地线必须连接到流量变送器接线端子排的接地终端。 2）、因传统4～20mA的I/O产品对变频驱动设备等产生的高频噪声干扰较为敏感，且现场的电气高频噪声污染较为严重。避免仪表信号传输回路遭受干扰，对输出信号电缆采用屏蔽电缆，且屏蔽层在靠近变送器一端接地，DCS机柜一端包裹保护起来。 5、现场传感器部分按照图三、四联接
五、调试 使用ST98流量变送器提供的RJ－12通讯串口与FCI的FC88通讯器进行链接通讯。 第一、将风机负荷调节至40％，在过程连接头A处插入传感器总长度1／3，记录FC88 T状态下流量值，继续推进传感器至2／3处，记录流量值，最后全部推进，记录流量值。然后将传感器分别移至B和C点记录数据。 第二、将风机负荷调节至60％，在过程连接头A处插入传感器总长度1／3，记录FC88 T状态下流量值，继续推进传感器至2／3处，记录流量值，最后全部推进，记录流量值，然后将传感器分别移至B和C点记录数据。 第三、将风机负荷调节至80％，在过程连接头A处插入传感器总长度1／3，记录FC88 T状态下流量值，继续推进传感器至2／3处，记录流量值，最后全部推进，记录流量值。然后将传感器分别移至B和C点记录数据。把3个不同负荷下的9个数据相加除9，既为不同负荷下瞬时流量值。 示例：负荷40％点 A位置三个数据分别为：365NCMH、500 NCMH、700 NCMH。B位置三个数据分别为：200 NCMH、600 N CMH、900 NCMH， C位置三个数据分别为：800 NCMH、900 NCMH、1000 NCMH，9个数据相加，计算平均值是663 NCMH，这就是此管道的瞬时流量值，最佳安装点是A3或B2 。若安装在A3点，K系数为663除以7 00所得值0.947。若安装在B2点, K系数为663除以600所得值为1.105。三种不同负荷状态下数据计算，可寻出最佳的安装位置以及流场分布点，便于减小误差。 六、菜单控制和结构 1、大部分条目需要敲至少两个键：一个字母加[ENTER]键，或一个或多个数字加[ENTER]键。 2、所以有的用户条目由输入模式（input Mode）?<提示开始，只是当设备处于主功能模式下（这时需按[EN TER]选择条目）时除外。 3、 Y/N表示是（Y），保存或者改变参数，或否（N），不要保存或改变参数。 4、使用backspace（后退一格）[BKSP]键可以退后。 常用菜单选项表
原油流量计如何选型 原油流量计可选用的流量计主要种类：1、HKT智能涡轮流量计2、HKB系列靶式流量计3、HK-CMF科里奥利质量流量计4、HKLC椭圆齿轮流量计 用户应该如何选用原油流量计呢?下面小编就来具体介绍一下原油流量计的选用步骤，希望可以帮助到大家。 1、HKT原油流量计 HKT原油流量计是采用涡轮流量计，涡轮流量计是目前应用比较广泛的一款流量计，它的性价比高，一般用于食品，医药，油类等的介质测量。 HKT原油流量计产品特点：压损小，精度高、重复性好，防腐防锈材质，适用于制药、食品等行业的成分配比、贸易结算、流量定量控制等 HKT原油流量计测量原理 在管道中心安放一个涡轮，两端由轴承支撑．当流体通过管道时，冲击涡轮流量计叶片，对涡轮流量计产生驱动力矩，使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮流量计的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮流量计的旋转角速度得到，从而可以计算得到通过管道的流体流量。 HKT原油涡轮流量计的转速通过装在机壳外的传感线圈来检测。当涡轮流量计叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。 原油就是主要用涡轮流量计来测量的，因为油类不导电，不能用电磁流量计来测量。加上原油的PH值呈弱碱性，涡轮流量计的叶片采用不锈铁2Cr13，马氏体不锈钢，也叫不锈铁。它完全可以达到用于原油的测量要求，不会产生化学反应。 涡轮流量计的管道都是采用304不锈钢材质的，也适用于原油的测量。 那么涡轮流量计用于测量原油有哪些优点呢：计量精确，稳定性能好，一般精度可以达到1%，特殊要求加工出来的精度为0.5%；可以液晶显示瞬时和累计流量；可以带脉冲或者4-20ma输出，或者是485通讯都可以。 如果原油中含有一些杂质，必须配过滤器，防止叶轮的损坏。 注：用户在定购HKT系列原油涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。当有防爆要求时必须选防爆型传感器，并严格注意防爆等级。需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度。 2、HKB原油流量计 HKB原油流量计（原油靶式流量计）是采用传统的电容靶式原油流量计原理，保证原
常用流量计之间的比较 流量测量是四大重要过程参数之一（其他的是温度、压力和物位）。 差压流量计（DP）这是最普通的流量技术，包括孔板、文丘里管和音速喷嘴。DP流量计可用于测量大多数液体、气体和蒸汽的流速。DP流量计没有移动部分，应用广泛，易于使用。但堵塞后，它会产生压力损失，影响精确度。流量测量的精确度取决于压力表的精确度。 容积流量计（PD）PD流量计用于测量液体或气体的体积流速，它将流体引入计量空间内，并计算转动次数。叶轮、齿轮、活塞或孔板等用以分流流体。PD 流量计的精确度较高，是测量粘性液体的几种方法之一。但是它也会产生不可恢复的压力误差，以及需装有移动部件。 涡轮流量计当流体流经涡轮流量计时，流体使转子旋转。转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可精确地测量洁净的液体和气体。像PD流量计，涡轮流量计也会产生不可恢复的压力误差，也需要移动部件。 电磁流量计具有传导性的流体在流经电磁场时，通过测量电压可得到流体的速度。电磁流量计没有移动部件，不受流体的影响。在满管时测量导电性液体精确度很高。电磁流量计可用于测量浆状流体的流速。 超声流量计传播时间法和多普勒效应法是超声流量计常采用的方法，用以测量流体的平均速度。像其他速度测量计一样，是测量体积流量的仪表。它是无阻碍流量计，如果超声变送器安装在管道外测，就无须插入。它适用于几乎所有的液体，包括浆体，精确度高。但管道的污浊会影响精确度。 涡街流量计是在流体中安放一根非流线型游涡发生体,游涡的速度与流体的速度成一定比例，从而计算出体积流量。涡街流量计适用与测量液体、气体或蒸汽。它没有移动部件，也没有污垢问题。涡街流量计会产生噪音，而且要求流体具有较高的流速，以产生旋涡。 热式质量流量计通过测量流体的温度的升高或热传感器降低来测量流体速度。热式质量流量计没有移动部件或孔，能精确测量气体的流量。热质量流量计是少数能测量质量流量的技术之一，也是少数用于测量大口径气体流量的技术。 科里奥利流量计这种流量计利用振动流体管产生与质量流量相应的偏转来进行测量。科里奥利流量计可用于液体、浆体、气体或蒸汽的质量流量的测量。精确度高。但要对管道壁进行定期的维护，防止腐蚀。
QE600强尔高温热式气体质量流量计技术参数： 1、测量范围：0.05 - 120m/sNm/s（标准状态为20℃，101.33KPa） 2、测量方式：管段式插入式 3、温度范围：环境温度：-40℃～+85℃ 介质温度：-30℃～+55℃ 4、准确度：±1％的读数；±0.5％满量程 5、重复性：±0.2％ 6、输出：4-20mA；RS485； 7、响应速度：小于1S 8、供电电压：24VDC±10%、220V AC 9、机械连接：不锈钢紧固件（插入式）；管段式法兰 10、探杆长度：300mm（此长度为插入式标准长度，特殊请声明）
11、探杆直径：19mm（插入式） 12、压力损失：可以忽略 13工作压力：1.6MPa；7.3MPa 14、现场显示：LCD液晶显示，可以同时显示流速，温度，瞬时，累计流量计，无需切换。 15、碳杆材质:304不锈钢、316不锈钢 16、管段材质:304不锈钢、316不锈钢 17、防护等级：IP65 18、防爆等级： ExdIICT6 QE600强尔高温热式气体质量流量计产品典型应用举例 石油化工行业：加氢催化剂系统装置（管道中H2质量流量的测量） 评注：在该测量中，采用EPI单点式气体质量流量计。使测量准确，测量范围增加，重复性好。只要终端有用气，流量计就能立刻反应出来。 环境保护行业：烟道气测量 （烟道中混合气体NOX+N2+CO2+SO2+O2等） 评注：在该测量中，可采用EPI多点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计测量误差大
以及探头被堵塞的弊端，同时多点式气体质量流量计，安装简便，易于清洗，免维护，计量准确。 通风系统：大管径热风测量（火力发电厂一次风） 评注：由于通风管道截面很大,直管段只有1D左右，要想完成一次性测量,必须使用多点式气体质量流量计,是由于介质温度较高,通常在300℃左右,采用多点式气体质量流量计,可对该温度进行补偿,安装简便,便于拆卸,便于检定和标校。 污水处理：曝气流量测量（曝气中含有杂质和水分等）评注：在该测量中，采用EPI单点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计测量容易损坏、量程比小和误差大的弊端，同时该气体质量流量计比较适合含水份和杂质的工况条件，测量稳定，仪表寿命长。 石油炼制：火炬气流量测量（气体中含有H2、CO、H2O等）评注：在该测量中，采用EPI单点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计（如超声波气体流量计）测量不容易校准和造价高、安装条件苛刻的弊端.该气体质量流量计采用标准火炬气标定，测量准确，稳定性良好，并适合在高温（300℃）高流速（200m/s）条件下的火炬气流量计量。 石油化工行业：天然气传输过程流量测量（管道中天然气质量流量的测量）
常见流量计选型对比 测量特点 两端装有检测线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温 度。 LG型孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成。采用均压环、一体型结构。
积式流量计的一种。在一根由下向上扩大的垂直锥管 中, 圆形横截面的浮子的重力是由液体动力承受 的, 浮子可以在锥管内自由地上升和下降。在流速和 浮力作用下上下运动，与浮子重量平衡后，通过磁耦 合传到与刻度盘指示流量。金属管浮子流量计主要由 三大部分组成 a、指示器(智能型指示器，就地指示器) b、浮子 c、 锥形测量室 无强腐蚀性、 食品、油，柴油等液体。 液体涡轮流量计由涡轮和装于外部的 检脉冲器构成，液体流进涡轮，引起转子旋转，特定 的内径使转子转速直接与流量成比例。缺点介绍：
蒸气等多种介质。涡街流量计是应用流体振荡原理来测 量流量的，流体在管道中经过涡街流量变送器时，在 三角柱的旋涡发生体后上下交替产生正比于流速的两 列旋涡，旋涡的释放频率与流过旋涡发生体的流体平 均速度及旋涡发生体特征宽度有关。 在流体中设置三角柱型旋涡发生体，则从旋涡发生体 两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋 涡 煤水浆、双氧水、 （一体）式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作日的用来测量导电率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。 超声波流量计采用时差式测量原理：一个探头发射信
一、流量计选型的原则 选择流量计的原则首先是要深刻地了解各种流量计的结构原理和流体特性等方面的知识，同时还要根据现场的具体情况及考察周边的环境条件进行选择。也要考虑到经济方面的因素。一般情况下，主要应从下面五个方面进行选择： ①流量计的性能要求； ②流体特性； ③安装要求； ④环境条件； ⑤流量计的价格。 1、流量计的性能要求 流量计的性能方面主要包括：测量流量（瞬时流量）还是总量（累积流量）；准确度要求；重复性；线性度；流量范围和范围度；压力损失；输出信号特性和流量计的响应时间等。 （1）测流量还是总量 流量测量包括两种，即瞬时流量和累积流量，比如对分输站管道的原油属于贸易交接或石油化工管道进行连续配比生产或生产流程的过程控制等需要计量总量，间或辅以瞬时流量的观察。在有的工作场所对流量进行控制则需配备瞬时流量测量。因此，要根据现场计量的需要进行选择。有些流量计比如容积式流量计，涡轮流量计等，其测量原理是以机械计数或脉冲频率输出直接得到总量，其准确度较高，适用于计量总量，如配有相应的发讯装置也可输出流量。电磁流量计、超声流量计等是以测量流体流速推导出流量，响应快，适用于过程控制，如果配以积算功能后也可以获得总量。 （2）准确度 流量计准确度等级的规定是在一定的流量范围内，如果使用在某一特定的条件下或比较窄的流量范围内，比如，仅在很小的范围内变化，此时其测量准确度会比所规定的准确度等级高。如用涡轮流量计计量油品装桶分发，在阀门全开的情况下使用，流量基本恒定，其准确度可能会从级提高到级。 用于贸易核算、储运交接和物料平衡如果要求测量准确度较高时，应考虑准确度测量的持久性，一般用于上述情况下的流量计，准确度等级要求为级。在这样的工作场所一般是现场配备计量标准设备（比如体积管），对所使用的流量计进行在线检测。近几年由于原油的日趋紧张和各单位对原油计量的高要求，对原油计量提出实行系数交接，即除了每半年对流量计进行一次周期检测后，贸易交接双方协商每1个月或2个月对流量计进行检定确定流量系数，每天根据流量计计量的数据与流量计流量系数计算出数据进行交接，以提高流量计的准确度，也称为零误差交接。 准确度等级一般是根据流量计的最大允许误差确定的。各制造厂提供的流量计说明书中会给出。一定要注意其误差的百分率是指相对误差还是引用误差。相对误差为测量值的百分率，常用“％R”表示。引用误差则是指测量上限值或量程的百分率，常用“％FS”。许多制造厂说明书中并未注明。比如，浮子流量计一般都是采用引用误差，电磁流量计有的型号也有采用引用误差的。 流量计如果不是单纯计量总量，而是应用在流量控制系统中，则检测流量计的准确度要在整个系统控制准确度要求下确定。因为整个系统不仅有流量检测的误差，还包含有信号传输、控制调节、操作执行等环节的误差和各种影响因素。比如，操作系统中存在有2%左右的回差，对所采用的测量仪表确定过高的准确度（级以上）就是不经济和不合理的。就仪表本身来说，传感器与二次仪表之间的准确度也应该适当相配，比如说设计出来未经实际标定的均速管误差如在±%～±4%之间，配上%～%高准确度的差压计就意义不大了。 还有一个问题就是对于检定规程或制造厂说明书中对流量计所规定的准确度等级指的是其流量计的最大允许误差。但是由于流量计在现场使用时受环境条件、流体流动条件和动力条件等变化的影响，将会产生一些附加误差。因此，现场使用的流量计应是仪表本身的最大允许误差和附加误差的合成，一定要充分考虑到这个问题，有时候可能现场的使用环境范围内的误差会超过流量计的最大允许误差。 （3）重复性 重复性是由流量计原理本身与制造质量决定的，是流量计使用过程中的一个重要的技术指标，与流量计的准确度息息相关。一般在检定规程中的计量性能要求中对流量计不仅有准确度等级规定
流量计如何选型?流量计在选型时要充分考虑各方面的因素，以保证应用。为帮助大家解决流量计如何选型的问题，世界泵阀网特汇总了以下内容，以供参考。 在流量计如何选型的问题中，不同种类的流量计选型方法和参照因素也不相同，要根据其具体的作用和性能来参考选择。 1. 电磁流量计选型 测量各种酸、碱、盐等腐蚀液体;各种易燃，易爆介质;各种工业污水，纸浆，泥浆等。电磁流量计不能用于测量气体、蒸气以及含有大量气体的液体.不能用来测量电导率很低的液体介质,不能测量高温高压流体。 2. 涡街流量计选型(旋涡流量计) 涡街流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。 ⒊浮子流量计选型(转子流量计) 它可以用来测量液体、气体、以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。 ⒋科氏力质量流量计选型 质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一， ⒌热式(气体)质量流量计选型 适合单一气体和固定比例多组份气体的测量。 ⒍超声波流量计选型 目前我国只能用于测量200℃以下的流体。强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。 ⒎涡轮流量计选型 涡轮流量计广泛应用于以下一些测量对象：石油、有机液体、无机液、液化气、天然气、煤气和低温流体等。 流量计选型不可能做到十全十美，因为.每种型式都有它特有的优缺点，只能根据不同的测量方式和结构，要求不同的测量操作、使用方法和使用条件来选择安生可靠又经济耐用的最佳型式。
流量计选型之前要做好以下准备工作： 1、测流体的名称、特性(腐蚀性、粘稠度、磨损性等) 2、工作流量(正常流量、最大流量、最小流量) 3、工作压力(最大、最小工作压力)，如果有负压形成要特别注意 4、工作温度(最高温度、最低温度) 5、流体的电导率，要求必须具备一定的导电性，电导率≥5μS/cm 6、安装地点 7、供电方式 8、工艺管道尺寸 9、与中控室之间的通讯方式
ＱＥ６００型热式气体质量流量计简易操作说明 ＱＥ６００型流量计有两种结构形式：一体化／分体式。分体式仪表由变送器和流量积算仪组成，而一体化仪表变送单元和流量积算仪在一起。两种结构的显示、建功能是相同的。所以仪表出场时，都有一样的产品说明书。仪表出厂时各种参数都已经设定好，不需要用户做设定工作，预热２－３分钟后就可以投入运行。为了用户方便，随机有简易说明，最大限度地减少用户工作量，只有参数需要更改时，才需要仔细阅读说明书的流量积算仪操作部分。 一、简易操作说明： １、仪表安装方向：传感器上短Φ３管迎风，或见仪表上标记，垂直管路安装。２、插深：管道内径１／４－１／２处（根据管道直径而定）。 ３、接线：将仪表接线盒中标记，停电后接线，检查无误通电。 ４、开机：开机２－３分钟后投入工作。 ５、清零：按＋不松手，直至累计清零（第一次使用应清零）。 ６、清洗：不带电清洗，采用化学方法清洗，例如：采用四氯化碳。 ７、标定：回厂年检。 二、下面参数，可能需要变更： １、输出４－２０ｍＡ对应量程中的某一段（仪表出厂时时对应满量程） ２、累计运行时间回零（请咨询） ３、小信号切除（以表出厂时设为１－２％） ４、滤波系数（仪表出厂时设为１５） ５、变换测量介质时，重新输入转换系数 ６、报警点（以表出厂时应用户设定） ８本说明书是ＱＥ６００型流量计通用操作手册，具有很多类型、选项及不同的范围，并不是每一台仪表都应具有的性能，该说明书主要用于选型、接线、维护、操作，而具体的技术性能要求和使用要求应具体体现在订货合同中，供方所提供货物在仪表本身和合格证、标定证书、装箱单中体现合同内容。产品概述热式气体质量流量流量计是基于热扩散原理的气体流量测量仪表，它无须温压补偿，直接测出流体的质量流量。它的突出特点是：可以直接进行贸易结算；没有活动部件；压力损失小；量程比宽；精度高；可靠性高；安装简单，操作方便。广泛应用于石油、化工、医疗、热电厂、环保等行业。技术参数●测量范围：（０．０５～１４１）Ｎｍ／ｓ（标准状态为２０℃，１０１．３３ＫＰａ）●测量介质：不含水的洁净气体 ●温度范围：环境温度：－２０℃～＋７０℃ 介质温度：－２０℃～＋１２０℃ 、－２０℃～＋３５０℃●准 确 度：±１％读数±０．５％满量程●重 复 性：±０．２％的满量程 ●输 出：瞬时流量 ４－２０ｍＡ ＤＣ ●通讯接口：ＲＳ２３２，ＲＳ４８５ ●响应速度：小于１Ｓ ●供电电压：２４ＶＤＣ±１０％ 、２２０ＶＡＣ±１０％●探杆长度：５００ｍｍ（此长度为标准长度，特殊请声明） ●探杆直径：１９ｍｍ（标准） ●工作压力：小于４．２ＭＰａ ●现场显示：４位瞬时、８位累积 ＬＣＤ显示。 ●保护管材质： １Ｃｒ１８Ｎｉ９Ｔｉ（其它材质安合同中仪表型号供货）●防护等级：ＩＰ６５ ●防爆等级：ＥｘｄⅡＣＴ４●外壳材质：危险领域安装外壳为粉末涂层的铝铸件。●电气接口：Ｍ２０×１．５●供货结构：插入式／管道式、一体式／分体式●质保期：产品正常使用期的一年内●传感器直径：３ｍｍ（标准） １ 三、含有杂质气体的仪表安装图例 管道焊接底座 球阀紧固件 介质中含有杂质的在仪表安装时应 将仪表斜下方４５度角垂直安装在官道上
质量流量计（MFC）原理及如何来选择使用首先什么是质量流量计（MFC）?质量流量计，即Mass Flow Meter（缩写为MFM），是一种精确测量气体流量的仪表，其测量值不因温度或压力的波动而失准，不需要温度压力补偿。 质量流量控制器，即Mass Flow Controller（缩写为MFC），不但具有质量流量计的功能，更重要的是，它能自动控制气体流量，即用户可根据需要进行流量设定，MFC自动地将流量恒定在设定值上，即使系统压力有波动或环境温度有变化，也不会使其偏离设定值。简单地说，质量流量控制器就是一个稳流装置，是一个可以手动设定或与计算机联接自动控制的气体稳流装置。 质量流量计/质量流量控制器的主要优点是什么？ （1）流量的测量和控制不因温度或压力的波动而失准。对于多数流量测控系统而言，很难避免系统的压力波动及环境和介质的温度变化。对于普通的流量计，压力及温度的波动将导致较大的误差；对于质量流量计/质量流量控制器，则一般可以忽略不计。 （2）测量控制的自动化质量流量计/质量流量控制器可以将流量测量值以输出标准电信号输出。这样很容易实现对流量的数字显示﹑累积流量自动计量﹑数据自动记录﹑计算机管理等。对质量流量控制器而言，还可以实现流量的自动控制。通常，模拟的MFC/MFM输入输出信号为0～+5V或4～20mA，数字式 MFC/MFM还配有RS232或RS485数字串行通讯口，能非常方便地与计算机连接，进行自动控制。 （3）精确地定量控制流量质量流量控制器可以精确地控制气体的给定量，这对很多工艺过程的流量控制﹑对于不同气体的比例控制等特别有用。 （4）适用范围宽，有很宽的工作压力范围，我们的产品可以从真空直到10MPa；可以适用于多种气体介质（包括一些腐蚀性气体，如HCL）；有很宽的流量范围，我们的产品最小流量范围可达0～5 sccm，最大流量范围可达0～200 slm。流量显示的分辨率可达满量程的0.1%，流量控制范围是满量程的2～100% （量程比为-- 50:1），因此在很多领域得到广泛应用。 质量流量控制器的工作压差范围是个什么概念? 质量流量控制器（MFC）中设置有一个气体流量调节阀门，阀门能使通过控
