低压配电系统的配电方式

低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。

后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。

1低压配电系统中的接地类型(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。

中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。

(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。

(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。

TT系统在确保安全用电方面还存在有不足之处，主要表现在：①当设备发生单相碰壳故障时，接地电流并不很大，往往不能使保护装置动作，这将导致线路长期带故障运行。

②当TT系统中的用电设备只是由于绝缘不良引起漏电时，因漏电电流往往不大(仅为毫安级)，不可能使线路的保护装置动作，这也导致漏电设备的外壳长期带电，增加了人身触电的危险。

低压配电网有三种中性点运行方式IT系统、TT系统和TN系统低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

中性点接地系统有三种：IT系统，TT系统和TN系统。

这三种接地分别为：TT系统：电源中性点直接接地IT系统：电源中性点不直接接地TN系统：电源中性点直接接地（与TT系统的区别是该接地线与电气设备的金属外壳相连接）国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。

后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。

(1)IT系统：IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

其工作原理是：若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。

而设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的接地电阻大，在发生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。

IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。

(2)TT系统：TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

低压配电系统三种形式
一、柔性配电系统
柔性配电系统是一种灵活的、可靠的低压配电系统，它能够自动根据
变化的负荷来进行配置，以确保安全、可靠的供电。

特点是规模小，控制
范围大，便于携带和安装，可以快速响应不同的工况。

相比传统的低压配
电系统，柔性配电系统具有更小的成本、更高的效率和更高的可靠性。

它
主要用于提供电力给小规模的建筑物或场所，如家庭、社区、停车场、商
店等。

二、自动配电系统
自动配电系统是一种用于自动控制的低压配电系统，它能够快速地响
应变化的负荷，自动调节和控制配电系统，以确保安全可靠的供电。

它主
要用于中小规模的建筑物或场所，如公寓、办公楼、医院、学校等，具有
节能减排、安全可靠、成本低廉的优势。

三、熔断器配电系统
熔断器配电系统是一种简单的、安全可靠的低压配电系统，它能够快
速的断开发生故障的路线，以防止电路发生过载。

它主要用于小规模的建
筑物或场所，如办公楼、家庭、商店、酒店等，具有安全可靠、成本低廉、操作简单的优势。

同时，熔断器配电系统还可以实现节能减排、基础设施
改造等功能。

低压配电系统的供电方式低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地（过去称为保护接地）;TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接（过去称为接零保护）。

国际电工委员会（IEC对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）。

后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。

（1）IT系统：IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

IT system typesProtectio n aga inin direct co ntacts NldRPEUc其工作原理是：若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。

而设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的接地电阻大，在发生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。

IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。

(2) T T系统：TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即：过去称三相四线制供电系统中的保护接地。

TT system typesProtectio n aga inin direct con tacts I mA)Uc= RA xIdan dUc< 50VRBIdUcRA其工作原理是：当发生单相碰壳故障时，接地电流经保护接地装置和电源的工作接地装置所构成的回路流过。

低压配电系统的接线方式及特点(1)带电导体的形式:所谓带电导体是指正常通过工作电流的相线和中性线(包括PEN线但不包括PE线).宜选用单相两线、两相三线、三相三线、三相四线.(2)系统接地的形式:所谓配电系统接地是指电源点的对地关系和负荷侧电气装置(指负荷侧的所有电气设备及其间相互连接的线路的组合)的外露导电部分(指电气设备的金属外壳、线路的金属支架套管及电缆的金属铠装等)的对地关系.以三相系统为例,系统接地的型式有TN、TT、IT三种系统.TN系统按N线(中性线)与PE线(保护线)的组合情况还分TN-S、TN-C-S和TN-C三种系统.配电系统设计的基本原则(1)低压配电系统应满足生产和使用所需的供电可靠性和电能质量的要求,同时应注意接线简单,操作方便安全,配电系统的层次不宜超过二级.(2)在正常环境的车间或建筑物内,当大部分用电设备为中小容量,又无特殊要求时,宜采用树干式配电.(3)当用电设备容量大,或负荷性质重要,或在有潮湿、腐蚀性环境的车间、建筑内,宜采用放射式配电.(4)当一些用电设备距供电点较远、而彼此相距很近、容量很小的次要用电设备,可采用链式配电.但每一回路链接设备不宜超过5台、总容量不超过10kW.当供电给小容量用电设备的插座,采用链式配电时,每一回路的链接设备数量可适当增加.(5)在高层建筑内,当向楼层各配电点供电时,宜用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室以放射式配电.(6)平行的生产流水线或互为备用的生产机组,根据生产要求,宜由不同的母线或线路配电;同一生产流水线的各用电设备,宜由同一母线或线路配电.(7)在TN及TT系统接地型式的低压电网中,宜选用Dyn11结线组别的三相变压器作为配电变压器.(8)单相用电设备的配置应力求三相平衡.(9)当采用220/380V的TN及TT系统接地型式的低压电网时,照明和其他电力设备宜由同一台变压器供电.必要时亦可单独设置照明变压器供电.(10)配电系统的设计应便于运行、维修,生产班组或工段比较固定时,一个大厂房可分车间或工段配电;多层厂房宜分层设置配电箱,每个生产小组可考虑设单独的电源开关.实验室的每套房间宜有单独的电源开关.(11)在用电单位内部的邻近变电所之间宜设置低压联络线.(12)由建筑物外引来的配电线路,应在屋内靠近进线点,便于操作维护的地方装设隔离电器.。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统三种形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

下面分别进行介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（1）、当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（2）、通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。

低压配电系统的接线方式及特点(1)带电导体的形式:所谓带电导体是指正常通过工作电流的相线和中性线(包括PEN线但不包括PE线).宜选用单相两线、两相三线、三相三线、三相四线.(2)系统接地的形式:所谓配电系统接地是指电源点的对地关系和负荷侧电气装置(指负荷侧的所有电气设备及其间相互连接的线路的组合)的外露导电部分(指电气设备的金属外壳、线路的金属支架套管及电缆的金属铠装等)的对地关系.以三相系统为例,系统接地的型式有TN、TT、IT三种系统.TN系统按N线(中性线)与PE线(保护线)的组合情况还分TN-S、TN-C-S和TN-C三种系统.配电系统设计的基本原则(1)低压配电系统应满足生产和使用所需的供电可靠性和电能质量的要求,同时应注意接线简单,操作方便安全,配电系统的层次不宜超过二级.(2)在正常环境的车间或建筑物内,当大部分用电设备为中小容量,又无特殊要求时,宜采用树干式配电.(3)当用电设备容量大,或负荷性质重要,或在有潮湿、腐蚀性环境的车间、建筑内,宜采用放射式配电.(4)当一些用电设备距供电点较远、而彼此相距很近、容量很小的次要用电设备,可采用链式配电.但每一回路链接设备不宜超过5台、总容量不超过10kW.当供电给小容量用电设备的插座,采用链式配电时,每一回路的链接设备数量可适当增加.(5)在高层建筑内,当向楼层各配电点供电时,宜用分区树干式配电;但部分较大容量的集中负荷或重要负荷,应从低压配电室以放射式配电.(6)平行的生产流水线或互为备用的生产机组,根据生产要求,宜由不同的母线或线路配电;同一生产流水线的各用电设备,宜由同一母线或线路配电.(7)在TN及TT系统接地型式的低压电网中,宜选用Dyn11结线组别的三相变压器作为配电变压器.(8)单相用电设备的配置应力求三相平衡.(9)当采用的TN及TT系统接地型式的低压电网时,照明和其他电力设备宜由同一台变压器供电.必要时亦可单独设置照明变压器供电.(10)配电系统的设计应便于运行、维修,生产班组或工段比较固定时,一个大厂房可分车间或工段配电;多层厂房宜分层设置配电箱,每个生产小组可考虑设单独的电源开关.实验室的每套房间宜有单独的电源开关.(11)在用电单位内部的邻近变电所之间宜设置低压联络线.(12)由建筑物外引来的配电线路,应在屋内靠近进线点,便于操作维护的地方装设隔离电器.。

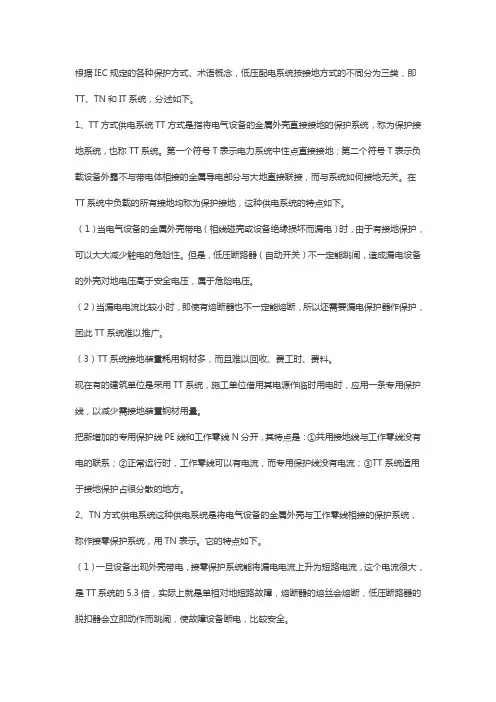

根据IEC规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT、TN和IT系统，分述如下。

1、TT方式供电系统TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT系统。

第一个符号T表示电力系统中性点直接接地；第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。

在TT系统中负载的所有接地均称为保护接地，这种供电系统的特点如下。

（1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。

但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。

（2）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT系统难以推广。

（3）TT系统接地装置耗用钢材多，而且难以回收、费工时、费料。

现在有的建筑单位是采用TT系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。

把新增加的专用保护线PE线和工作零线N分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT系统适用于接地保护占很分散的地方。

2、TN方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN表示。

它的特点如下。

（1）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是TT系统的5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。

（2）TN系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比TT系统优点多。

TN方式供电系统中，根据其保护零线是否与工作零线分开而划分为TN-C和TN-S等两种。

3、TN-C方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用NPE 表示4、TN-S方式供电系统它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S供电系统，TN-S供电系统的特点如下。

《低压配电设计规范》ＴＮ、ＴＴ、ＩＴ三种形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。

其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。

第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。

ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。

ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。

1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。

下面分别进行介绍。

1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。

当三相负载严重不平衡时，触及零线可能导致触电事故。

（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。

低压配电系统接地形式的选择一、低压接地系统的基本方式及特点现低压接地系统常用有五种形式为； TN－C、TN－S、TN－C－S、IT、TT，其各自的特点如下。

1、TN 方式供电系统1） TN 方式供电系统是将电气设备的外露导电部分与工作中性线相接的保护系统，称作接零保护系统，用 TN 表示。

它的特点如下：1）当电气设备的相线碰壳或设备绝缘损坏而漏电时，实际上就是单相对地短路故障，理想状态下电源侧熔断器会熔断，低压断路器会立即跳闸使故障设备断电，产生危险接触电压的时间较短，比较安全。

2） TN 系统节省材料、工时，应用广泛。

3）TN 方式供电系统中，国际标准IEC60364规定，根据中性线与保护线是否合并的情况，TN系统分为如下三种：□TN－C□TN－S□TN－C－STN-C 方式供电系统本系统中，保护线与中性线合二为一，称为PEN线。

如图 2-1 所示。

图 1－1 TN—C系统，整个系统的中性线与保护线是合一的优点：TN－C方案易于实现，节省了一根导线，且保护电器可节省一极，降低设保护电器瞬时切断电源，保证人员生命和财产安全缺点：线路中有单相负荷，或三相负荷不平衡，及电网中有谐波电流时，由于PEN中有电流，电气设备的外壳和线路金属套管间有压降，对敏感性电子设备不利；PEN线中的电流在有爆炸危险的环境中会引起爆炸；PEN线断线或相线对地短路时，会呈现相当高的对地故障电压，可能扩大事故范围；TN-C系统电源处上使用漏电保护器时，接地点后工作中性线不得重复接地，否则无法可靠供电。

TN-S 方式供电系统本系统中，保护线（PE）和中性线（N）严格分开，称作 TN-S 供电系统。

如图2-2所示。

图1-2TN—S系统，整个系统的中性线与保护线是分开的优点：正常时即使工作中性线上有不平衡电流，专用保护线上也不会有电流。

适用于数据处理和精密电子仪器设备，也可用于爆炸危险场合；民用建筑中，如果回路阻抗太高或者电源短路容量较小，需采用剩余电流保护装置RCD 对人身安全和设备进行保护，防止火灾危险；TN-S 系统供电干线上也可以安装漏电保护器，前提是工作中性线N线不得有重复接地。

低压配电系统接线方式三篇接线方式一：明线敷设接线方式明线敷设接线方式是指电缆或电线直接暴露在室内或室外的敷设方式。

这种接线方式简单直接、运行可靠，适用于气候条件较好、环境相对干净、电气设备不易受到物理损失的场所。

例如，在一座办公楼的照明系统中，电源线从配电室沿着走廊顶部敷设到每个办公室的顶棚上，然后再从顶棚下垂直到每个照明灯具上。

这种方式简洁明了，易于维护和更换。

然而，明线敷设接线方式的缺点是电线易受到外界环境的影响，如阳光、雨水、灰尘等。

另外，明线接线方式有可能造成电线间的相互干扰和短路，增加了系统的故障风险。

接线方式二：开槽敷设接线方式开槽敷设接线方式是指在建筑物的墙壁、地面或顶棚上开槽，将电缆或电线放入槽中，并用覆盖材料盖住槽口，使其与建筑物表面齐平。

这种方式适用于需要保护电线、避免机械损坏或防止盗窃的场所。

例如，在一座工厂的生产车间中，为了保护电缆免受移动设备的碾压或机械碰撞，工程师会在地面上开槽敷设电缆，并且用混凝土或塑料材料覆盖槽口，确保电缆的安全运行。

开槽敷设接线方式的优点是电缆得到了良好的保护，不易受到外界环境和机械损伤。

另外，这种接线方式美观，不会影响建筑物的整体外观。

接线方式三：潜管敷设接线方式潜管敷设接线方式是指将电缆或电线埋入地下的管道系统中进行敷设。

这种接线方式适用于需要长距离输电，或者有地下设备需要供电的场所。

例如，在一座小区的供电系统中，电源线从变电站敷设到小区入口，然后沿着各个街道进行敷设，将电能输送到每个住户的电表箱。

这种方式既保证了供电的可靠性和安全性，又美观大方。

潜管敷设接线方式的优点是电缆在地下敷设，免受外界环境和机械损坏的影响，可靠性较高。

另外，潜管系统中的电缆易于维护和更换，减少了维护成本。

总结起来，低压配电系统接线方式的选择需要根据不同的场所和要求来确定。

明线敷设接线方式适用于简单、干净的环境；开槽敷设接线方式适用于需要保护电线安全的场所；潜管敷设接线方式适用于需要长距离输电的场所。

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

低压配电系统的接线⽅式有三种，分别是放射式、树⼲式和混合式。

低压配电系统的接线⽅式低压配电系统的接线⽅式有三种，分别是放射式、树⼲式和混合式。

①放射式配电线路特点：发⽣故障时互不影晌，供电可靠性⾼，但导线消耗量⼤，开关控制设备较多，投资⾼。

适⽤于对供电可靠性要求⾼的场合。

②树⼲式配电线路特点：开关设备少，导线的消耗⾥也较少;系统的灵活性好，但⼲线上发⽣故障时，影响范围⼤，供电可靠性较低;适⽤于供电容量⼩⽽负载分布较均匀的场合。

2.电线、电缆的选择和敷设1）导线和电缆线芯截⾯的选择应满⾜要求：①在额定电流下，导线和电缆的温升不应超过允许值；②在额定电流下，导线和电缆上的电压损失不应超过容许值；③导线的截⾯不应⼩于最⼩允许截⾯，对于电缆不必校验机械强度；④导线和电缆，还应满⾜⼯作电压的要求。

2）导线的敷设导线的敷设按敷设位置可分为：①明敷：导线直接或者在线管、线槽等保护体内.敷设于墙壁、顶棚的表⾯。

②暗敷：导线在线管、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部。

3）电缆的敷设①埋地敷设：埋深不应⼩于0.7m，并应敷于冻⼟层之下，上下各铺100mm厚的软⼟或砂层，电缆在沟内应波状放置，预留1.5％的长度。

②电缆沟敷设：室外电缆沟的盖板宜⾼出地⾯100mm，以减少地⾯⽔流⼊沟内。

当有碍交通和排⽔时，采⽤有覆盖层的电缆沟，盖板顶低于地⾯300mm。

沟内应考虑分段排⽔，每50m设⼀集⽔井，沟底向集⽔井应有不⼩于0.5％的坡度。

③电缆穿管敷设：管内径不能⼩于电缆外径的1.5倍。

管的弯曲半径为管外径的10倍.且不应⼩于所穿电缆的最⼩弯曲半径。

电缆穿管时，若⽆弯头，长度不宜超过50m；有⼀个弯头时不宜超过20m；有两个弯头时，应设电缆井，电缆中间接线盒应放在电缆井内，接线盒周围应有⽕灾延燃设施。

＊注：电缆在室内埋地、穿墙或穿楼板时，应穿管保护。

⽔平明敷时距地应不⼩于2.5m。

垂直明敷时，⾼度1.8m以下部分应有防⽌机械损伤的措施。

IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。

今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。

一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。
