标准化钢筋加工棚做法

品质河南 幸福河南
开关箱安装施工
开关箱内应张贴配电线路图、电工日常巡检记录
配电线路图
品质河南 幸福河南
电工日常巡检记录
电缆线布置
电缆线使用PVC管进行穿管保护，并沿立柱工字钢凹槽走线，转角 处使用弯头进行连接，另PVC管应伸至开关箱内。
电缆须用PVC 进行保护，走 线转角处必须 使用弯头连接
软管
品质河南 幸福河南
钢筋加工棚平面图
品质河南 幸福河南
成品堆场
钢筋加工棚成品堆放区应根据现场实际情况合理规划，充分考虑塔吊吊 运半径及能力，成品材料应堆码整齐。
品质河南 幸福河南
原料堆场
钢筋加工棚原材料堆放区应根据现场实际情况合理规划，充分考虑塔吊 吊运能力及半径，及材料运输车辆通道，原材料应堆码整齐。
品质河南 幸福河南
机具布置
品质河南 幸福河南
机具布置
机具必须设置专用开关箱，另须根据机具专用开关箱位置对机具进行
定位布置，必须保证机具距专用开关箱距离不大于3米。
品质河南 幸福河南
开关箱安装施工
使用四根角钢满焊于立柱工字钢两侧，单侧两角钢之间距离根据开关箱高度确定，单
根角钢长度根据开关箱宽度确定，开关箱中心点离地距离必须在1.4~1.6m之间。
品质河南 幸福河南
机具验收
机具进场时必须对其进行验收，保证机具外壳完整性、美观性、性能优 等，验收完毕后填写中小型机具验收记录并在机具上张贴中小型机械验 收合格牌
须在机具电机接线盒内进行PE 线连接保护并引出一根PE线连 接在机具外壳上
品质河南 幸福河南
机具外壳须与机具电机进行PE线连接 保护，待机具接线完成后，项目应对 机具进行验收并张贴验收记录及机具 名称CI标识
品质河南 幸福河南
桁架主梁安装施工
1、桁架主梁采用20号工字钢，上部侧面焊接7个直径20mm钢筋，固定龙骨架。 2、桁架主梁上部以钢管搭设龙骨，铺设防砸、防雨双层防护，并张挂安全标语。
品质河南 幸福河南
顶棚吊顶
钢筋加工棚需进行模板吊顶，并涂刷黄色油漆
品质河南 幸福河南
照明系统
钢筋加工棚安装LED照明系统
开关箱安装施工
TN-S系统重复接地形成回路（PE线截面不小于2．5mm2的绝缘多股铜线，钢筋加工棚 内PE线应满足截面不小于5mm2）
开关箱箱门与箱体通过编织软 铜线进行连接保护
品质河南 幸福河南
开关箱内电缆线PE线及重复 接地PE线接于接地端子板上
开关箱安装施工
钢筋加工棚内重复接地接地体——扁铁预埋和设置： 1、如场地位于地面，那么应在此场地钢筋加工棚两端立柱位置预埋一根宽度 在2~3cm的扁铁，预埋深度1.2米，扁铁沿钢筋加工棚4根立柱平铺，并进行有 效固定； 2、如场地位于车库顶板上，则应在防雷接地预埋扁铁处引一根扁铁到钢筋加 工棚，扁铁沿钢筋加工棚4根立柱平铺并进行有效固定。
下料承台与操作规程牌
两机具之间下料承台需使用模板进行全封闭，模板涂刷黄黑相间油漆
操作规 程牌
模板封 闭
品质河南 幸福河南
谢谢！
品质河南 幸福河南
24
标准化钢筋加工棚做法
辛李瑜 2017年3月
品质河南 幸福河南
1
根据中国建筑股份有限公司《施工现场安全防护标准化图 册》、《施工现场临时用电安全技术规范》相关要求，对钢筋 加工棚进行规范化标准化制作安装。
品质河南 幸福河南
钢筋加工棚现场效果图

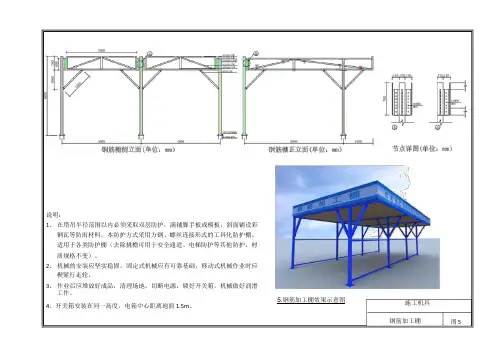

钢筋加工棚防护顶棚尺寸：长X高X宽=12X0.6X6m 钢筋加工棚整体尺寸：长X高X宽=12X3.6X6m 钢筋加工棚制作详见钢筋加工棚CAD
品质河南 幸福河南
基础施工
基础尺寸为1000X1000X700mm，采用C30混凝土浇筑，预埋400X400X12mm 钢板，钢板下部焊接直径20mm钢筋，并工
1、立柱采用3米20号工字钢，立杆上部焊接500X200X10mm的钢板，以M12的螺栓连 接桁架主梁，下部焊接400X400X10mm钢板。 2、斜撑为50X50X5mm角钢，斜撑的两端预留两个直径14的孔洞，以M14的螺栓连接 桁架主梁和斜撑。
品质河南 幸福河南
电缆线穿线及 穿管完成，需 用模板进行封 盖防护
电缆防护
1、如钢筋加工棚场地位于地面，则需将电缆进行开槽埋地防护 2、如钢筋加工棚位于车库顶板上，则如下图一样制作木盒进行防护并 将木盒涂刷黄黑相间油漆
品质河南 幸福河南
小型机具防护
1、机具未在钢筋加工棚内的，应搭设专用防砸、防雨双层防护，并配 置专用开关箱、张挂安全操作规程牌 2、钢筋调直机原材入口应制作锥形筒进行防护
角钢
品质河南 幸福河南
开关箱安装施工
开关箱外观要求及内部配置要求
开关箱颜色必须为黄色，开关 箱上必须张贴中建标（左上 角）、电工责任牌（右下角）、 闪电标识（正中）、机具名称 标识CI（左下角）
品质河南 幸福河南
开关箱内配置：一个断路器(型 号：AM1T-40A/330)、一个漏 电保护器(型号：DZ15LE40A/390T)
