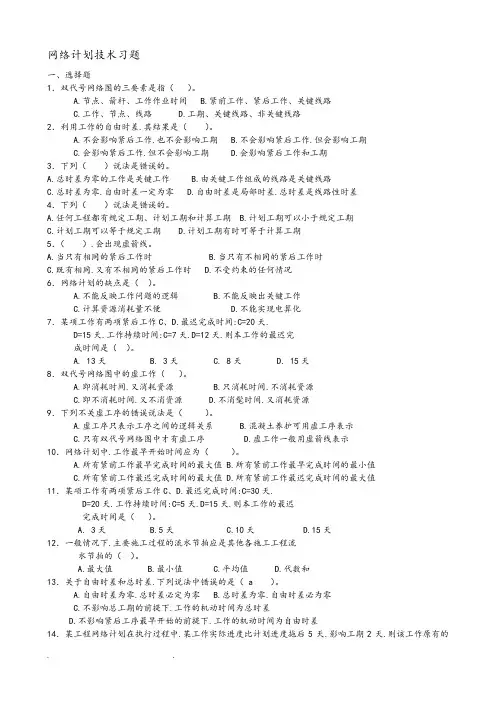

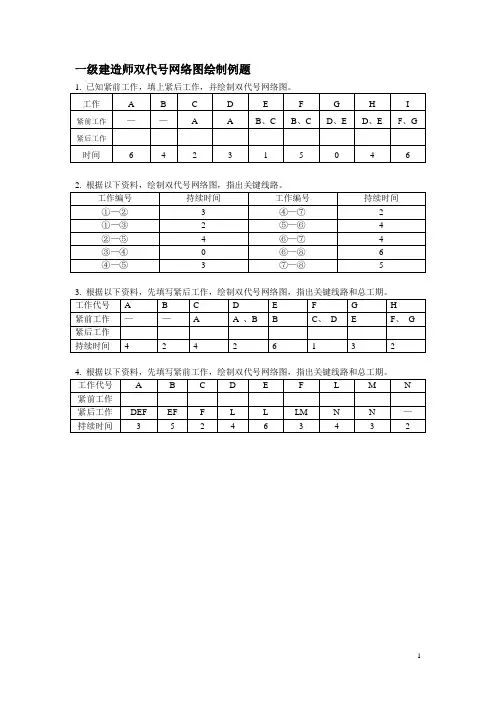

网络计划技术习题一、选择题1．双代号网络图的三要素是指（）。

A.节点、箭杆、工作作业时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路2．利用工作的自由时差，其结果是（）。

A.不会影响紧后工作，也不会影响工期B.不会影响紧后工作，但会影响工期C.会影响紧后工作，但不会影响工期D.会影响紧后工作和工期3．下列（）说法是错误的。

A.总时差为零的工作是关键工作B.由关键工作组成的线路是关键线路C.总时差为零，自由时差一定为零D.自由时差是局部时差，总时差是线路性时差4．下列（）说法是错误的。

A.任何工程都有规定工期、计划工期和计算工期B.计划工期可以小于规定工期C.计划工期可以等于规定工期D.计划工期有时可等于计算工期5．（），会出现虚箭线。

A.当只有相同的紧后工作时B.当只有不相同的紧后工作时C.既有相同，又有不相同的紧后工作时D.不受约束的任何情况6．网络计划的缺点是（）。

A.不能反映工作问题的逻辑B.不能反映出关键工作C.计算资源消耗量不便D.不能实现电算化7．某项工作有两项紧后工作C、D，最迟完成时间:C=20天，D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完成时间是（）。

A.13天B.3天C.8天D.15天8．双代号网络图中的虚工作（）。

A.即消耗时间，又消耗资源B.只消耗时间，不消耗资源C.即不消耗时间，又不消资源D.不消髦时间，又消耗资源9．下列不关虚工序的错误说法是（）。

A.虚工序只表示工序之间的逻辑关系B.混凝土养护可用虚工序表示C.只有双代号网络图中才有虚工序D.虚工作一般用虚箭线表示10．网络计划中，工作最早开始时间应为（）。

A.所有紧前工作最早完成时间的最大值B.所有紧前工作最早完成时间的最小值C.所有紧前工作最迟完成时间的最大值D.所有紧前工作最迟完成时间的最大值11．某项工作有两项紧后工作C、D，最迟完成时间:C=30天，D=20天，工作持续时间:C=5天，D=15天，则本工作的最迟完成时间是（）。

案例分析题一【2014年考题】某办公楼工程，地下2层，地上10层，总建筑面积27 000 m2，现浇钢筋混凝土框架结构，建设单位与施工总承包单位签订了施工总承包合同，双方约定工期为20个月，建设单位供应部分主要材料。

在合同履行过程中，发生了下列事件：事件1：施工总承包单位按规定向项目监理工程师提交了施工总进度计划网络图（图1-1），该计划通过了监理工程师的审查和确认。

图1-1 施工总进度计划网络图（时间单位：月）事件2：工作B（特种混凝土工程）进行1个月后，因建设单位原因修改设计导致停工2个月，设计变更后，施工总承包单位及时向监理工程师提出了费用索赔申请（表1-1），索赔内容和数量经监理工程师审查符合实际情况。

表1-1 费用索赔申请一览表事件3：在施工过程中，由于建设单位供应的主材未能按时交付给施工总承包单位，致使工作K的实际进度在第11月底时拖后3个月；部分施工机械由于施工总承包单位原因未能按时进场，致使工作H的实际进度在第11月底时拖后1个月，在工作F进行过程中，由于施工工艺不符合施工规范要求导致发生质量问题，被监理工程师责令整改，致使工作F的实际进度在第11月底时拖后1个月。

施工总承包单位就工作K、工作H、工作F工期拖后分别提出了工期索赔。

事件4：施工总承包单位根据材料清单采购了一批装饰装修材料，经计算分析，各种材料价款占该批材料价款及累计百分比见表1-2。

表1-2 各种装饰装修材料占该批材料价款的累计百分比一览表问题1. 事件1中，施工总承包单位应重点控制哪条线路（以网络图节点表示）？2. 事件2中，费用索赔申请一览表中有哪些不妥之处？分别说明理由。

3. 事件3中，分别分析工作K、工作H、工作F的总时差，并判断其进度偏差对施工总工期的影响。

分别判断是施工总承包单位就工作K、工作H、工作F工期拖后提出的工期索赔是否成立？4. 事件4中，根据“ABC分类法”，分别指出重点管理材料名称（A类材料）和次要管理材料名称（B类材料）。

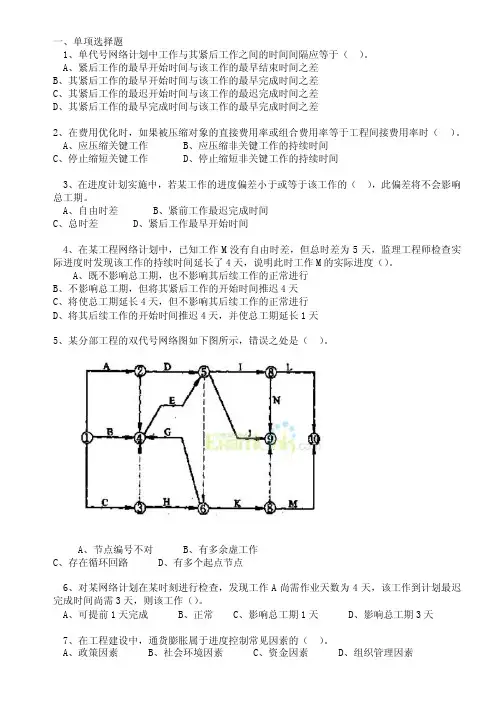

一、单项选择题1、单代号网络计划中工作与其紧后工作之间的时间间隔应等于（）。

A、紧后工作的最早开始时间与该工作的最早结束时间之差B、其紧后工作的最早开始时间与该工作的最早完成时间之差C、其紧后工作的最迟开始时间与该工作的最迟完成时间之差D、其紧后工作的最早完成时间与该工作的最早完成时间之差2、在费用优化时，如果被压缩对象的直接费用率或组合费用率等于工程间接费用率时（）。

A、应压缩关键工作B、应压缩非关键工作的持续时间C、停止缩短关键工作D、停止缩短非关键工作的持续时间3、在进度计划实施中，若某工作的进度偏差小于或等于该工作的（），此偏差将不会影响总工期。

A、自由时差B、紧前工作最迟完成时间C、总时差D、紧后工作最早开始时间4、在某工程网络计划中，已知工作M没有自由时差，但总时差为5天，监理工程师检查实际进度时发现该工作的持续时间延长了4天，说明此时工作M的实际进度（）。

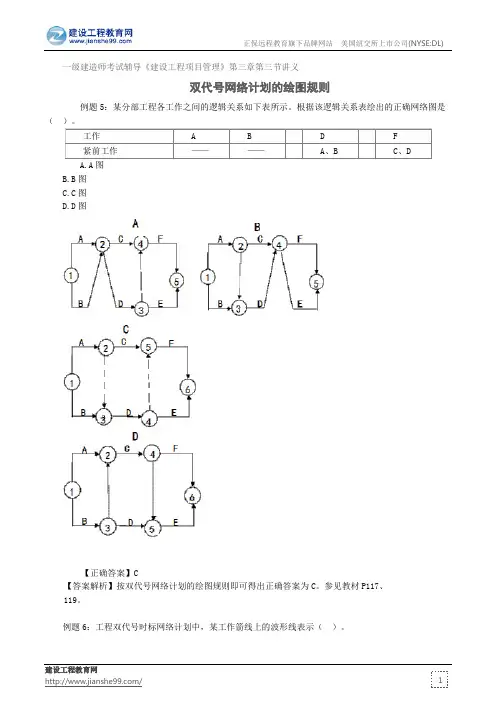

A、既不影响总工期，也不影响其后续工作的正常进行B、不影响总工期，但将其紧后工作的开始时间推迟4天C、将使总工期延长4天，但不影响其后续工作的正常进行D、将其后续工作的开始时间推迟4天，并使总工期延长1天5、某分部工程的双代号网络图如下图所示，错误之处是（）。

A、节点编号不对B、有多余虚工作C、存在循环回路D、有多个起点节点6、对某网络计划在某时刻进行检查，发现工作A尚需作业天数为4天，该工作到计划最迟完成时间尚需3天，则该工作（）。

A、可提前1天完成B、正常C、影响总工期1天D、影响总工期3天7、在工程建设中，通货膨胀属于进度控制常见因素的（）。

A、政策因素B、社会环境因素C、资金因素D、组织管理因素8、关于双代号网络计划中的虚箭线，下列说法中不正确的是（）。

A、虚箭线主要用来表达相关工作的逻辑关系B、虚箭线所代表的工作不消耗时间C、虚箭线代表的可能是虚工作也可能是实工作D、虚箭线所代表的工作不消耗资源9、关于自由时差和总时差，下列说法错误的是（）。

网络计划技术习题一、选择题1．双代号网络图的三要素是指（）。

A.节点、箭杆、工作作业时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路2．利用工作的自由时差.其结果是（）。

A.不会影响紧后工作.也不会影响工期B.不会影响紧后工作.但会影响工期C.会影响紧后工作.但不会影响工期D.会影响紧后工作和工期3．下列（）说法是错误的。

A.总时差为零的工作是关键工作B.由关键工作组成的线路是关键线路C.总时差为零.自由时差一定为零D.自由时差是局部时差.总时差是线路性时差4．下列（）说法是错误的。

A.任何工程都有规定工期、计划工期和计算工期B.计划工期可以小于规定工期C.计划工期可以等于规定工期D.计划工期有时可等于计算工期5．（）.会出现虚箭线。

A.当只有相同的紧后工作时B.当只有不相同的紧后工作时C.既有相同.又有不相同的紧后工作时D.不受约束的任何情况6．网络计划的缺点是（）。

A.不能反映工作问题的逻辑B.不能反映出关键工作C.计算资源消耗量不便D.不能实现电算化7．某项工作有两项紧后工作C、D.最迟完成时间:C=20天.D=15天.工作持续时间:C=7天.D=12天.则本工作的最迟完成时间是（）。

A. 13天B. 3天C. 8天D. 15天8．双代号网络图中的虚工作（）。

A.即消耗时间.又消耗资源B.只消耗时间.不消耗资源C.即不消耗时间.又不消资源D.不消髦时间.又消耗资源9．下列不关虚工序的错误说法是（）。

A.虚工序只表示工序之间的逻辑关系B.混凝土养护可用虚工序表示C.只有双代号网络图中才有虚工序D.虚工作一般用虚箭线表示10．网络计划中.工作最早开始时间应为（）。

A.所有紧前工作最早完成时间的最大值B.所有紧前工作最早完成时间的最小值C.所有紧前工作最迟完成时间的最大值D.所有紧前工作最迟完成时间的最大值11．某项工作有两项紧后工作C、D.最迟完成时间:C=30天.D=20天.工作持续时间:C=5天.D=15天.则本工作的最迟完成时间是（）。

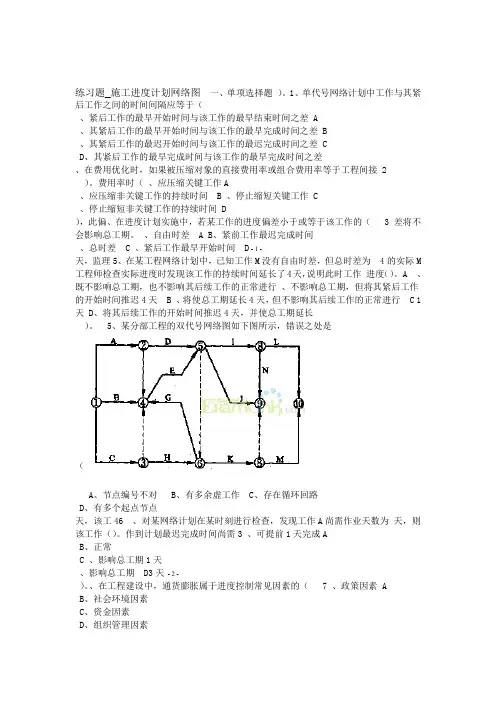

练习题_施工进度计划网络图一、单项选择题）。

1、单代号网络计划中工作与其紧后工作之间的时间间隔应等于（、紧后工作的最早开始时间与该工作的最早结束时间之差 A、其紧后工作的最早开始时间与该工作的最早完成时间之差 B、其紧后工作的最迟开始时间与该工作的最迟完成时间之差 CD、其紧后工作的最早完成时间与该工作的最早完成时间之差、在费用优化时，如果被压缩对象的直接费用率或组合费用率等于工程间接 2）。

费用率时（、应压缩关键工作A、应压缩非关键工作的持续时间 B 、停止缩短关键工作 C、停止缩短非关键工作的持续时间 D），此偏、在进度计划实施中，若某工作的进度偏差小于或等于该工作的（ 3 差将不会影响总工期。

、自由时差 A B、紧前工作最迟完成时间、总时差 C 、紧后工作最早开始时间 D- 1 -天，监理5、在某工程网络计划中，已知工作M没有自由时差，但总时差为 4的实际M 工程师检查实际进度时发现该工作的持续时间延长了4天，说明此时工作进度（）。

A 、既不影响总工期，也不影响其后续工作的正常进行、不影响总工期，但将其紧后工作的开始时间推迟4天 B 、将使总工期延长4天，但不影响其后续工作的正常进行 C 1天 D、将其后续工作的开始时间推迟4天，并使总工期延长）。

5、某分部工程的双代号网络图如下图所示，错误之处是（A、节点编号不对B、有多余虚工作C、存在循环回路D、有多个起点节点天，该工46 、对某网络计划在某时刻进行检查，发现工作A尚需作业天数为天，则该工作（）。

作到计划最迟完成时间尚需3 、可提前1天完成AB、正常C 、影响总工期1天、影响总工期 D3天- 2 -）。

、在工程建设中，通货膨胀属于进度控制常见因素的（ 7 、政策因素 AB、社会环境因素C、资金因素D、组织管理因素）。

8、关于双代号网络计划中的虚箭线，下列说法中不正确的是（A、虚箭线主要用来表达相关工作的逻辑关系B、虚箭线所代表的工作不消耗时间、虚箭线代表的可能是虚工作也可能是实工作 C 、虚箭线所代表的工作不消耗资源D ）。

一建网络图案例专题目录一建网络图案例专题 (1)一、重要基础知识 (7)二、案例 (12)【案例1】 (12)【案例2】 (13)【案例3】 (14)【案例4】 (15)【案例5】 (15)【案例6】 (16)【案例7】 (17)【案例8】 (17)【案例9】 (18)【案例10】 (18)【案例11】 (19)【案例12】 (20)【案例13】 (21)【案例14】 (22)【案例15】 (22)【案例16】 (23)【案例17】 (23)【案例18】 (23)【案例19】 (24)【案例20】 (24)【案例21】 (24)【案例23】 (25)【案例24】 (25)【案例25】 (26)【案例26】 (26)【案例27】 (26)【案例28】 (26)【案例29】 (27)【案例30】 (27)【案例31】 (27)【案例32】 (28)【案例33】 (28)【案例34】 (30)【案例35】 (30)【案例36】 (31)【案例37】 (32)【案例38】 (32)【案例39】 (32)【案例40】 (33)【案例41】 (33)【案例42】 (34)【案例43】 (34)【案例44】 (35)【案例45】 (35)【案例46】 (36)【案例48】 (37)【案例49】 (37)【案例50】 (38)【案例51】 (39)【案例52】 (39)【案例53】 (40)【案例54】 (40)【案例55】 (41)【案例56】 (41)【案例57】 (41)【案例58】 (41)【案例59】 (41)【案例60】 (41)【案例61】 (42)【案例62】 (43)【案例63】 (43)【案例64】 (44)【案例65】 (44)【案例66】 (45)【案例67】 (46)【案例68】 (47)【案例69】 (51)【案例70】 (51)【案例71】 (52)【案例73】 (53)【案例74】 (53)【案例75】 (54)【案例76】 (54)【案例78】 (55)【案例79】 (56)【案例80】 (57)【案例81】 (58)【案例82】 (59)【案例83】 (60)【案例84】 (61)【案例85】 (62)【案例87】 (63)【案例88】 (64)【案例89】 (65)【案例90】 (66)【案例91】 (67)【案例92】 (68)【案例93】 (70)【案例94】 (71)【案例95】 (71)【案例96】 (72)【案例97】 (72)【案例98】 (73)【案例100】 (75)【案例101】 (75)【案例102】 (76)【案例103】 (77)【案例104】 (77)【案例105】 (78)【案例106】 (80)【案例107】 (81)【案例108】 (83)一、重要基础知识二、案例【案例1】【案例2】【案例3】【案例4】【案例5】【案例6】【案例8】【案例10】【案例11】【案例12】【案例13】背景资料：某工程承包商在工程开工前向监理工程师提交了如图所示的施工网络进度计划，并说明计划中各项工作均按最早开始时间安排作业。

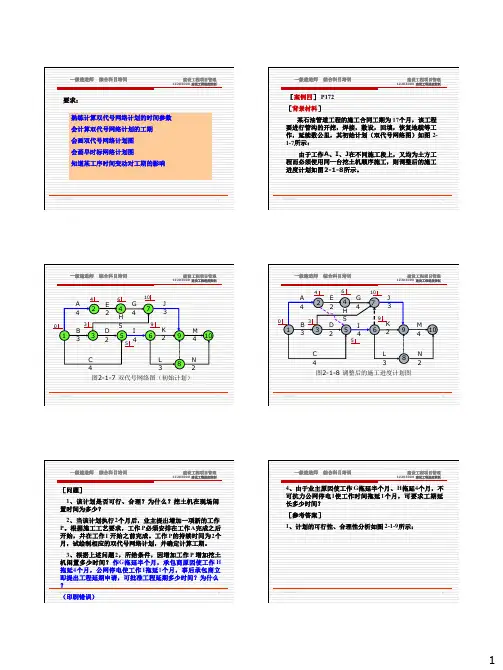

一级建造师 综合科目培训 建设工程项目管理1Z203000 建设工程进度控制要求：熟练计算双代号网络计划的时间参数会计算双代号网络计划的工期会画双代号网络计划图会画早时标网络计划图知道某工序时间变动对工期的影响25/7/20041一级建造师 综合科目培训 建设工程项目管理1Z203000 建设工程进度控制［案例四］ P172［背景材料］某石油管道工程的施工合同工期为17个月，该工程要进行管沟的开挖，焊接，敷设，回填，恢复地貌等工作，延续数公里，其初始计划（双代号网络图）如图2-1-7所示：由于工作A 、I 、J 在不同施工段上，又均为土方工程而必须使用同一台挖土机顺序施工，则调整后的施工进度计划如图2-1-8所示。
