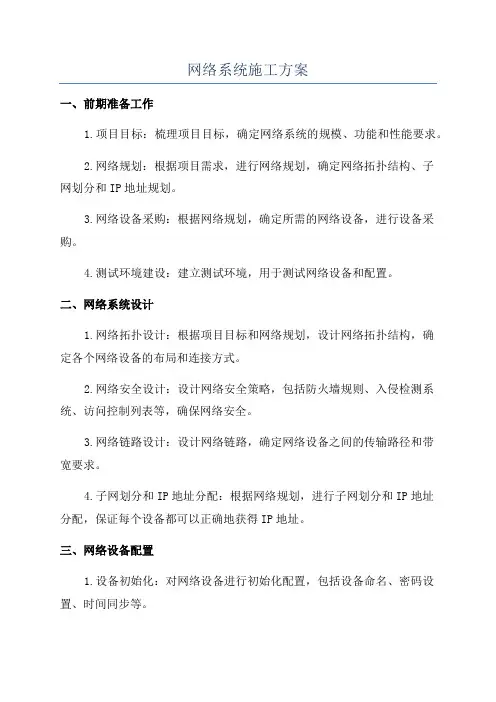

计算机网络系统施工方案
承包单位须在工地验收测试前及设备出厂前进行整机全面测试,包括软件,硬件及附属设备,并整理提出表明测试结果的设备出厂测试报告。
承包单位须对设备进行通电运行试验,并对全通信网络进行统调。经过对全网络仔细严格的网络测试后,其性能及稳定性可达到移交时,须将测试记录和最新版软件以及有关文件,资料,备用备件、工具、仪表等移交。
系统在现场安装后如果当地电话局有关部门认为需要对程控交换机进行测试时,承包单位
须派出人员在现场配合测试。
在试运行验收须作出以下测试:
故障率观察,各项性能和功能测试,诊断维护控制功能测试,传输指标测试,其他必要的
测试,检查各电话分机之安装及其标称功能,检查后备电源工作状况,检查各配线
设备之安装及回路指示,检查备份控制机层之工作状态
安装
所有铜电缆应在线槽或管道内布线。包单位应在地下一层总配线室、电缆联接箱、光纤密
封盒、电缆进口、垂直电缆、网络联接块以及其它地方按照工业惯例标明导体的电极( )。承包单位应提供正确地完成安装工作所需的任何专用安装设备或工
具。这将包括终接电缆设施、铜/光纤电缆测试和接线设施、
通讯设施、电缆转盘的
支撑架、或其它的安装电缆所需的工具,在没有合适垫具的情况下﹐承包单位不得
卷动或贮存电缆转盘。承包单位不应在电力线路旁安装任何电缆﹐或与其它电气器具共享同一根线管、线槽或套管。
电磁干扰的分离
带有不同种类信号或不同电压的设备如集装在一个共享的容器内﹐应按供货商的有关
要求﹐有效地与任何其它一类的设备屏蔽以避免电磁干扰。
电缆的安排
根据图纸或规格说明书的要求提供一切必需的电缆插锁、插座、接线耳等等﹐并按照电缆
的种类与入口方各将它们固定于安装板和安装带上。
整齐地安装系统内所有线路的电缆导体﹐并按正规间距将所有半导体固定以防止
电缆在
运行情况下可能的损坏( )或引起其它线路短路。
电缆的终接
不要让已绝缘的导体触及未绝缘的有电部件或锐利的边缘。
每个终端只能连接一条电缆导体。在一个终端连接两条或更多导体将不会被接受。接地
a、承包单位应负责在所有新安装的电缆框架上提供一个被批准的接地点﹐并保证能正确
与任何现有设施连接。承包单位还须再现正确地将所有有关
的电缆、包合体、柜、服务箱和框架连接起来以保证接地的延续性。所有接地应由铜线或铜带组
成﹐应由一个被批准的大厦接地点供应﹐并应与主要的电气接地点连接。
b、应根据bs7671给所有门、盖板等等提供线路保护导体。接地铜导体的最小断面积为2.5
平方亳米。
c、本系统承包商须提供及安装设备的防雷措施,具体做法须符合《建筑物防雷设
施安装-99d562》规定。
测试与投运
a、承包方只能用一种型号的测试仪作系统的认证测试﹐如必须用不同型号的测试
仪作认证测试﹐必须说明两者之间的差异﹐并提供转换关系﹐要求使用的测试仪器必须能够测试到250hmz﹐否则视测试无效。
b、承包人必须在规定对每一水平线在250hmz条件下﹐进行认真测试和语音骨干大
对数电缆的3类测试。
调试
调试前的准备
严格按设计施工文件施工,设备安装位置及型号与设计图纸一致。
管线工程要求用线规范,电标清晰、统一、可靠。
调试工具仪器应为最新型号且应由承包商提供。
系统测试
通过测试对水平基本链路布线组件( )进行测试,保证所提供的链路为合格链路。
js1. 计算机网络是利用通信线路将地理位置分散的、具有独立功能的许多计算机系统或设备连接起来,按某种谢雨进行数据通信,以实现信息的传递和共享的系统。 2.计算机网络的分类:按使用目的可分为公用网、专用网和利用公用网组建的专用网;按交换方式可分为电路交换网、报文交换网、分组交换网和混合交换网;按网络拓扑结构可分为总线型、星型、环形、树形和混合型;按网络的地理范围可分为局域网、城域网、广域网和互联网。 3.计算机网络的功能:数据通信;资源共享;增加可靠性和实用性;负载均衡与分布式处理;集中式管理;综合信息服务。 4.网络体系结构:物理层;数据链路层;网络层;传输层;会话层;表示层;应用层。 5.网络协议的定义:保证网络中的各方能够正确、协调地进行通信,在数据交换和传输中必须遵守事先规定的准则,这些准则必须规定数据传输的格式、顺序及控制信息的内容,这个准则为网络协议。 6.网络协议由3要素组成:语法、语义、时序。 7.常见的协议由TCP/IP协议,IPX/SPX协议、NetBEUI协议等。 第二章 1.被传输的二进制代码成为数据。 2.信号是数据在传输过程中的电信号表示形式。 (以下非重点- -) 3.数据通信系统的基本通信模型:产生和发送信息的一段叫信源,接受信息的一端叫信宿。信源与信宿通过通信线路进行通信,在数据通信系统中,也将通信线路称为信道。 4.在数据通信系统中,传输模拟信号的系统称为模拟通信系统,而传输数字信号的系统称为数字通信系统。 5.模拟通信系统通常由信源、调制器、信道、解调器、信宿预计噪声源组成信源所产生的原始模拟信号一般经过调制再通过信道传输。到达信宿后,通过解调器将信号解调出来。 6.数字通信系统由信源、信源编码器、信道编码器、调制器、信道、解调器、信道译码器、信源译码器、信宿、噪声源以及发送端和接收端始终同步组成。、
苏州市职业大学 网络工程设计 课程教案 单位计算机工程系 姓名刘昭斌 课程名称网络工程设计 授课班级09网络技术1、2、班 2009 - 2010 学年第二学期 第一课
第二课
第1章计算机网络工程设计概述 教学提示:本章概要介绍计算机网络工程设计的基本知识和计算机网络工程体系结构。包括计算机网络工程设计中所涉及到的基本概念、网络系统集成的概念、方法和内容、网络工程与设计的步骤和原则、网络工程体系结构、网络工程设计过程模型与网络工程的组织。 教学目标:培养学生掌握了解网络系统集成的内容,掌握网络系统集成的方法和步骤。能根据网络用户的需求,确定客户有效完成工作所需的网络建设服务和性能水平,明确网络工程设计的目标、项目范围和网络工程设计要求。 重点知识:能根据网络用户的需求,确定客户有效完成工作所需的网络建设服务和性能水平,网络工程集成的体系结构,网络工程设计规模与实施的步骤。 本章是对网络系统集成的概览性介绍,是全书的先导。阅读本章能使读者对系统集成有一个基本的、全貌性的认识,并为后续章节的阅读和学习提供总体上的指导。 1.1 计算机网络工程设计基础 近年来,信息技术日新月异地发展,作为信息技术重要组成部分的计算机网络技术的发展尤其迅速。网络系统集成商和系统集成工程师作为网络系统集成工程的实施者和设计者,成为网络工程建设实践中的生力军,正不断与用户合作完成各种类型的网络系统集成项目。而计算机网络工程设计基础是网络系统集成工程师基础知识之一。 1.1.1 计算机网络定义与分类 1、计算机网络定义 计算机网络是现代通信技术与计算机技术相结合的产物。对“计算机网络”这个概念的理解和定义,随着计算机网络本身的发展,人们先后提出了各种不同的观点。一般认为,把地理位置不同、功能独立自治的计算机系统及数据设备,通过通信设备和线路连接起来,在功能完善的网络软件运行支持下,以实现信息交换和资源共享为目标的系统。 2、计算机网络分类 计算机网络有很多种分类的方法,让我们先粗略来看一看: 按网络的拓扑结构分类。可分为:星形网络、环形网络、总线型网络,还有树形网、簇星形网、网状网等。其他类型拓扑结构的网络都是以前3种拓扑结构为基础的。 按传输介质分类。可分为采用线缆做传输介质的有线网和采用空气做传输介质的无线网。有线网可进一步细分为铜缆网络、光纤网络、远程接入网。无线网主要有微波网、卫星网等,目前无线网连网费用较高,还不太普及。但由于其连网方式灵活方便,是一种很有前途的连网方式。 按通信传输方式和使用的链路协议分类。可分为令牌环网、以太网、FDDI、ATM网。其中以太网按数据传输速率又可分为以太网、高速以太网、千兆以太网等。 按通信信道分类。可分为点对点传输网络和广播式传输网络。 按网络所担负的职责。可分为骨干网、外围网、边缘网、接入网。 按服务方式分类。可分为客户机/服务器网和对等网。服务器是指专门提供服务的高性能计算机或专用设备,客户机是用户计算机。客户机向服务器发出请求并获得服务的一种网络形式,叫客户机/服务器网。多台客户机可以共享服务器提供的各种资源。这是最常用、最重
电视、电话及计算机网络施工方案 一、电视线路 施工准备:施工技术人员进入施工现场,认真审定图纸。根据设计文件编定施工组织设计,同时对已到设备邀约监理方,供货方或建设方按照设备情况及技术资料,核对设备规格型号是否符合设计要求,附件是否齐全,并有产品合格证,并作好记录。 施工期间:①按设计文件、技术资料和产品说明书的要求配合土建作好预埋工作、敷设管道线之前应先清刷管孔、管孔内预设一根镀锌铁线,以备穿缆时用,管长超过30m时应留有中间接线盒,管路不应该存在三个弯或“S”形弯。②电缆敷设过程中,电源线应与信号线、控制线分开敷设,室外设备电缆的进入应从下部进线,并且应先向下弯曲一段,再向上进入设备,以防止水的进入。在电缆敷设时应逐盘核对,根据实际长度来确定选配电缆,避免电缆的接续。电缆接续时应采用专用接插件。○3最后完善所有的供电、接地等工作。遇到有疑问的地方应及时协同监理单位或供货单位解决,并出具文件资料。 二、电话线路 施工准备阶段:根据审定的施工图设计,了解工程路由状况,编制施工组织设计,落实劳动力、工机具及调试设备。 施工阶段:①路由复测:复核路由具体走向及站址,巡房位置,核定工程量、核定统计沿途各种障碍物的数量、名称、具体位置及保护措施。为电(光)缆配盘分类运输及预埋钢管、塑料管等工作提供
必须的依据资料。②配合土建,利用粉线和米尺将各个管线、接线盒预埋在准确的位置,对于长度超过30m的应有中间接线盒,不允许有两个以上的转用,其夹角不及小于90度,不充许存在S弯。应做好隐蔽工程的随工验收,并做好记录。③待土建完成作用后,开始安装电话插座和组线箱,一般暗装插座距地面高度为1.8m,暗装插座距地为0.3m(设计文件有具体要求按设计文件)。在导线连接前清净盒(箱)内的各种杂物,盒(箱)收口平整,敷设通信电缆时一定要采取下进线并留有足够余量以防水。④利用对讲电话校线准确后,开始接线,将预留在盒内的电话线留出适当长度,引出面板孔,用配套螺丝固定在面板上和端子排上,做好标记和记录。⑤在交工前进一步检查通信电缆的吊挂方式,牢固程度和通话质量。 三、计算机网络 1、施工方法及工艺标准 各系统的施工方法及工艺标准执行下列标准规范和要求: ?《防雷及接地安装工艺标准》(322-1998) ?《金属线槽配线安装工艺标准》(313-1998) ?《钢管敷设工艺标准》(305-1998) ?《安全防范工程程序要求》(GB-T75-94) ?《建筑电气安装分项工程施工工艺标准》(533-1996) ?《建筑与建筑群综合布线工程系统设计规范》(GBT/T 50311-2000) 主要布线施工工序及方法 计算机网络教室布线工程开工前的准备工作 计算机网络教室工程经过调研,确定方案后,下一步就是工
计算机网络系统集成技术及应用实践 发表时间:2018-07-16T10:40:51.780Z 来源:《基层建设》2018年第16期作者:崔旸1 张兆南2 [导读] 摘要:随着网络的全球化,计算机技术已经广泛运用于各个领域。 1沈阳医学院辽宁沈阳 110034;2东北煤田地质局物探测量队辽宁沈阳 110101 摘要:随着网络的全球化,计算机技术已经广泛运用于各个领域。网络技术的普及和推广,标志着我们已经走进了信息化的时代。计算机网络系统集成技术是信息技术发展的重要方向,也是提高计算机的工作效率,为人们创造更高的效益的有效途径,因此,探讨计算机网络系统集成技术的应用与实践问题是十分必要的。 关键词:计算机;网络系统;集成技术;应用 引言 计算机网络系统集成技术应用十分广泛,极大地提高了工作及生活质量。在系统集成技术的发展中,可以为不同发展阶段。要想该技术更好地为生活和社会发展服务,就需深刻了解该技术每个阶段的特点,以充分发挥其效用性。 1 计算机网络系统集成概述 计算机网路系统集成技术是在计算机网络系统技术基础上发展的,借助相关的软硬件设备实现对信息、数据的重新整合,以形成一种新型的系统。从客观上来看,计算机网络系统集成框架主要包括:网络环境、网络安全、网络应用、基础应用等几个模块组成,这几个模块之间独立存在又相互联系,从而实现整个系统的安全、稳定运行。总之,为了确保计算机网络系统集成系统能够正常的进行改建、扩建及重建等工作,就必须要首先确保各模块的平稳运行,都能发挥其作用,而且还要重点保护好相关重要数据及文档。 结合计算机网络系统集成技术的发展,可以看到计算机网络系统集成主要经历三个发展阶段:一是单一集成技术。作为集成技术的开端,在技术方法上最为传统,形成一个相对完整的系统构架,但相对而言效率较差,耗时也较多。对设备也有着更高的标准,而且在完成集成后还需要改变某些局部,这就可能会导致破坏整体性;二是分布式集成技术。该技术以同类基本结构为主要内容,系统开发时间减少了,对设备性能也不再有那么高的标准,极大地降低了设计成本费用。该技术把整个集成系统细化为若干个小模型,再运用计算机转化各模块数据,但必须要确保外部链接模式与集成系统端口的一致性,这样才能实现系统的稳定运行;三是基于Web服务信息集成技术。该技术主要是运用Web服务协议,能够实现各种数据源的一一对应,并能在Web中心注册,可实现用户的信息共享,便于相互沟通。 2 网络系统集成技术的主要设计原则 网络系统集成技术主要通过将每个环节和功能分布结合起来,在多个环节相互配合基础上,提高服务质量和效率。在该技术设计过程中,要遵守相关原则和规则,这些原则主要包括四个方面:第一,计算机网络系统集成技术的设计要满足实际可用性,在设计过程中要充分结合实际情况和用户的需求,在此基础上设计出能真正为人们服务的集成技术;第二,计算机网络系统集成技术要具有可靠性,在运行过程中要保证各环节正常工作,这不仅包括要减少故障发生可能性,还要保证一旦故障发生,能及时发现故障和解决故障的应急措施;第三,该技术在运行过程中要保障网络环境的安全性,不仅包括物理设施的安全,还包括要有抵御外来黑客和不法分子及病毒的侵害,保证网络系统正常运行;第四,该技术要具有前瞻性,在设计时不能仅着眼于眼前利益,更要符合未来社会需求,这能极大提高技术应用价值,让用户更容易接受该项技术。 3 计算机网络系统集成技术的应用形式分析 3.1 数据集成 数据集是计算机网络系统集成技术应用的关键内容,主要分为以下两种形式:一是数据聚合。就是在建立虚拟全局数据模式的基础上,集成各局部间异构数据源,并对比数据转换方法、数据聚合实施关键点和立足点,从而更加优化数据管理,最终实现数据的聚合;二是数据转换。把不同信息系统的数据运用专业的转换工具进行相互转换,这样就能实现集成各子系统间数据,它为实现数据集成奠定了坚实的基础,换句话来说,它是实施计算机网络系统集成技术的根本。 3.2 API集成 API集成是另外一项应用广泛的集成技术,主要工作模式是集合不同客户之间的数据,然后实现数据的最终集成。由于该技术能很好地处理不同用户之间的需求,所以对于图书馆管理来说十分实用,这不仅提高了图书馆的管理效率,还使得用户能够很好地享受图书馆的服务,实现有效的资源共享。API技术就整体而言,不仅符合现在时代的发展需求,也能在很大程度上满足用户的需要,因为这项技术主要通过汇集单个客户的数据信息进行汇总,以此得出相关的结论,这不仅有助于缩减数据资源获取的人力物力财力的投入,还能很大程度上利用网络的迅速性提高效率。API技术还有另外一个其他集成技术欠缺的优势,即API有相关的标准系统进行约束,这使得每一次数据的集成操作都能符合相关的要求,使该技术能够更规范更科学地操作。 3.3 方法集成 为软件的,在功能要求上更加具有商业性质,根据用户的需求进行资源的集合共享,以满足公共商业对计算机网络系统集成技术的应用。需要注意的是,在针对此方面进行分析时,还应该关注其自身的缺陷,如缺少有效支架、难以控制公共方法细致特性等,这些都需要在以后的探索研究和实践中进行改进。 3.4 分布式集成 分布式集成是在单一集成技术的基础上进行优化和改进发展而成的,分布式集成有效解决了单一集成的数据信息多样化的问题,缩减了系统开发的时间,对设备要求比较宽泛,减少了研发的资金投入,促进了计算机网络集成技术的发展。由于分布集成系统要求外界连接模式必须和集端口要相同,在一定程度上制约了分布式集成技术的进一步推广。 3.5 web服务信息集成技术 自从出现了web集成系统就有效的解决了分布式集成技术在实际使用过程中存在的各种问题,还使信息资源能够全面的与web服务器进行有效连接,进而实现了信息资源的有效沟通与传递,最大限度地完成了系统对内部资源的有序处理,促进了资源整合与全面运用。 4 计算机网络系统集成技术的实际应用 高危行业具有一定危险性,因此需要充分重视数据的收集和整合,最大限度实现信息传递与共享的安全性,并且使其得到有效控制,引入集成技术对于高危行业具有十分重要的意义。高危行业需构建一个安全稳定的网络环境,不仅要重视病毒的防范,还要建立相关防火
计算机网络课程设计 一. 中小型千兆网吧组建 内容及要求: 用BOSON软件实现小规模网络的模拟。熟悉对路由器和交换机的配置命令,调通网络,并通过实例深入理解网络基本工作原理及实现方法。学会网络构建、日常维护以及管理的方法,使学生掌握在信息化社会建设过程中所必须具备的计算机网络组网和建设所需的基本知识与操作技能,网吧包含100-200台上网的计算机。二.小型网络的组建 通过对网络的具体规划和组建,掌握网络互连设备的使用及工作原理;掌握IP地址的配置及数据传输过程和路由的选择。 具体要求如下: 1.使用模拟仿真软件,构建一个小型网络。要求使用路由器、交换机等网络互连设备。根据设计要求,选择网络类型。 2.分配和配置IP地址,要求配置内部网络地址。 3.对交换机、路由器等进行配置。 4.通过使用模拟仿真软件,模拟局域网间的数据通信过程。 5.分析通信过程中出现的问题,并加以解决。 6. 写出课程设计报告:设计目的、设计内容、设计方案、拓扑图、设备选型、方案报价、子网划分等内容。 (1)企业网络工程 (2)银行网络工程 (3)医院网络工程
(4)校园网网络工程 (5)大型机场信息网络工程 (6)邮电综合管理信息网 (7)某航空公司网络系统建设 (8)某市宽带信息网络 (9)证券交易网络系统 (10)学校以太网网络建设 三.Ping程序的设计与实现 设计的目的是使学生掌握网络层协议的原理及实现方法。设计内容,在给定的Ping程序的基础上做如下功能扩充: ●-h 显示帮助信息 ●-b 允许ping一个广播地址,只用于IPv4 ●-t 设置ttl值,只用于IPv4 ●-q 安静模式。不显示每个收到的包的分析结果,只在结束时,显示汇总结果 Ping命令的基本描述 Ping的操作是向某些IP地址发送一个ICMP Echo消息,接着该节点返回一个ICMP Echo reply消息。 ICMP消息使用IP头作为基本控制。IP头的格式如下 0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ |Version| IHL |Type of Service| Total Length | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Identification |Flags| Fragment Offset | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Time to Live | Protocol | Header Checksum | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Source Address | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Destination Address | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ Version=4 IHL Internet头长 Type of Service = 0 Total Length IP包的总长度 Identification, Flags, Fragment Offset 用于IP包分段 Time to Live IP包的存活时长 Protocol ICMP = 1 Addresses 发送Echo消息的源地址是发送Echo reply消息的目的地址,相反,发送Echo
《计算机网络技术》专业人才培养方案 一、招生对象及学制 1.招生对象:普通高中毕业生和同等学力者。 2.学制:三年。 二、专业培养目标与培养规格 1.培养目标 本专业培养拥护党的基本路线,在德、智、体、美全面发展,掌握计算机网络技术的基本知识和技能,具备规划、设计、实现、维护和管理各种常用网络的能力,培养具有一定理论知识,又具有较强动手能力并能快速跟踪网络新技术的高素质技能型人才。 2.人才培养规格 本专业所培养的人才应具有以下知识、技能与态度: (1)了解计算机网络通信协议及其层次、常见网络互联设备的基本原理及其实现方法。 (2)掌握网络安全的基本技术和主要的安全协议与安全系统。 (3)掌握数据库原理基础知识及常用数据库管理系统管理技术。 (4)能够分析和解决网络系统的简单技术问题,具有初步的工作计划、组织、实施和 评估能力。 (5)能够借助工具书阅读计算机专业的有关文献、资料和书籍。 (6)具有人际交流能力和团队合作精神,具有良好的职业道德; 毕业生应具备以下专业能力: (1)组装、操作及维护计算机。 (2)设计、组建、维护和管理各类局域网。 (3)制定网络综合布线设计、施工、调试和检测计划,并实施;使用专业测试仪、测试设备分析网络结构、排查网络线路故障。 (4)规划设计,制定实施方案,使用工具及资料调试网络设备、分析并解决网络实施过程中出现的问题。 (5)服务器平台和各种系统服务,网络服务和活动目录,防火墙等安装配置,解决各种可能出现的问题和网络服务运行的故障。 (6)小型企业网站的需求分析、方案设计、系统开发和后期维护。 (7)网络系统中硬件、软件的维护、故障诊断和恢复,保障网络安全运行。 (8)网络操作系统、网络管理软件和工具的熟练使用。 三、毕业标准及就业范围 1.毕业标准 (1)所修课程的成绩合格,应修满144学分。
计算机网络系统施 工方案

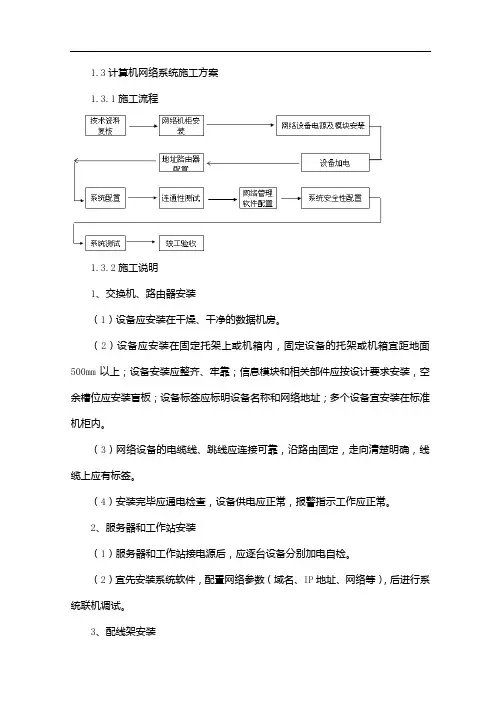

1.3计算机网络系统施工方案 1.3.1施工流程 1.3.2施工说明 1、交换机、路由器安装 (1)设备应安装在干燥、干净的数据机房。 (2)设备应安装在固定托架上或机箱内,固定设备的托架或机箱宜距地面500mm以上;设备安装应整齐、牢靠;信息模块和相关部件应按设计要求安装,空余槽位应安装盲板;设备标签应标明设备名称和网络地址;多个设备宜安装在标准机柜内。 (3)网络设备的电缆线、跳线应连接可靠,沿路由固定,走向清楚明确,线缆上应有标签。 (4)安装完毕应通电检查,设备供电应正常,报警指示工作应正常。 2、服务器和工作站安装 (1)服务器和工作站接电源后,应逐台设备分别加电自检。 (2)宜先安装系统软件,配置网络参数(域名、IP地址、网络等),后进行系统联机调试。
