地下室施工工序详解(砖胎膜、垫层、防水等) 2

28、地下室拆模后
高层基础施工-施工顺序
29、地下室拆模后
高层基础施工-施工顺序
30、地下室砖墙砌筑
高层基础施工-施工顺序
31、椭圆型车道施工
高层基础施工-施工顺序
32、砖墙砌筑，在砖墙与砼结构交接处，钉铁丝网。
高层基础施工-施工顺序
33、消防喷淋管施工中
高层基础施工-施工顺序
34、楼板钢筋施工
高层基础施工-施工顺序
35、地下室风管安装中
高层基础施工-施工顺序
36、消防喷淋管过人防墙
高层基础施工-施工顺序
37、空调的冷冻水管施工中
高层基础施工-施工顺序
38、空调冷冻水管施工安装
高层基础施工-施工顺序
二、施工过程照片

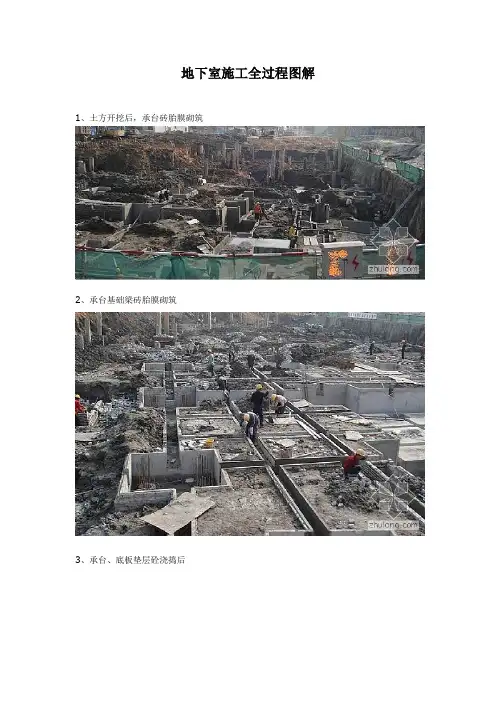

1、土方开挖后，承台砖胎膜砌筑
高层基础施工-施工顺序
2、承台基础梁砖胎膜砌筑
高层基础施工-施工顺序
3、承台、底板垫层砼浇捣后
高层基础施工-施工顺序
4、地下室底板及承台基础梁防水卷材施工
高层基础施工-施工顺序
5、 底板钢筋绑扎
高层基础施工-施工顺序
6，外墙钢筋绑扎
高层基础施工
一、地下室施工流程
• • • • • • • • • • • 基坑土方开挖 →测量放样 →底板垫层浇筑及承台集 水井砖胎膜砌筑→防水层施工→50厚水泥砂浆保护层→绑 扎底板钢筋→止水钢板安装及埋件埋设→底板筏板砼浇筑 →换撑支撑施工及底板养护→二道支撑拆除→弹线放样→ 绑柱墙筋→预埋件埋设→安装柱、墙、梁板模→浇柱、墙 砼→绑梁板筋→埋件埋设→浇筑地下一层梁板砼→换撑支 撑施工及楼板养护→一道支撑拆除→弹线放样→绑柱墙筋 →预埋件埋设→安装柱、墙、梁板模→浇柱、墙砼→绑梁 板筋→埋件埋设→浇筑地下顶板梁板砼→地下室外墙模板 拆除→地下室外墙面防水层施工→细石混凝土保护层→回 填土施工。
高层基础施工-施工顺序
12、地下室底板砼浇捣后
高层基础施工-施工顺序
13、地下室放线，柱头砼凿毛
高层基础施工
14、外墙施工缝处凿毛
高层基础施工-施工顺序
15、模板钢管架搭设
高层基础施工-施工顺序
16、楼板底模塔架搭设
高层基础施工-施工顺序
17、柱脚焊的定位钢筋
高层基础施工-施工顺序
18、立柱支模
高层基础施工-施工顺序
23、人防门预埋安装中
高层基础施工-施工顺序
24、地下室顶板砼浇捣
高层基础施工-施工顺序
25、外墙模板拆除后，外墙上的止水螺杆处理，人工 凿除原先埋在砼中的小木块
高层基础施工-施工顺序
26、外墙止水螺杆割除后水泥砂浆修补
高层基础施工-施工顺序
27、外墙防水卷材施工中
高层基础施工-施工顺序
高层基础施工-施工顺序
19、柱的垂直度检查
高层基础施工-施工顺序
20、楼面模板施工完毕
高层基础施工-施工顺序
21、楼梯踏步施工中
高层基础施工-施工顺序
22、地下室外墙模板施工中，止水螺杆外加一小块木块 ，目的是为了使以后割掉止水螺杆后留下的那个小凹槽 ，可以直接用水泥砂浆补平，以防止螺杆露在外面。
高层基础施工-施工顺序
7、地下室外墙及消防水池的施工缝处的止水钢板焊接施工
高层基础施工-施工顺序
7、外墙施工缝处Байду номын сангаас板挂模
高层基础施工-施工顺序
8、外墙模板挂模,注意要用止水螺杆
高层基础施工-施工顺序
9、 管道预埋
高层基础施工-施工顺序
10、止水钢板在柱的节点处
高层基础施工-施工顺序
11、高低跨处模板的下部焊钢筋支架
