ACS50-0变频器调试全参数

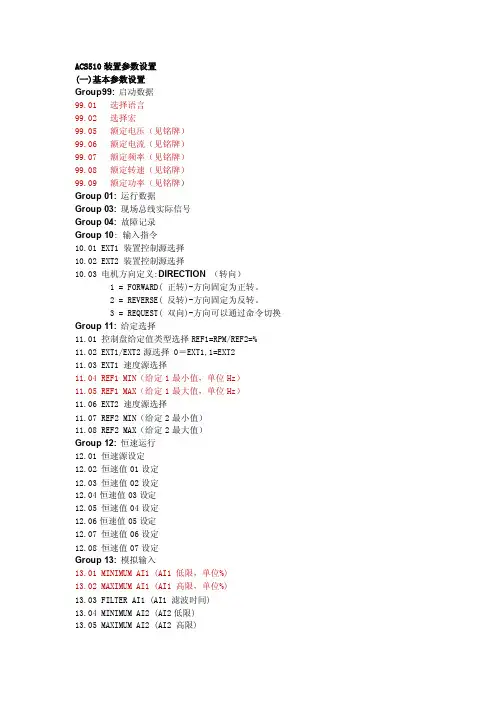

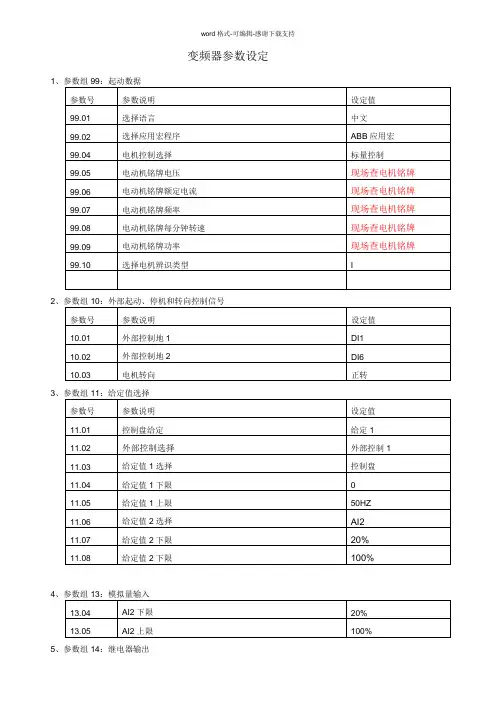

ACS510装置参数设置(一)基本参数设置Group99: 启动数据99.01 选择语言99.02 选择宏99.05 额定电压（见铭牌）99.06 额定电流（见铭牌）99.07 额定频率（见铭牌）99.08 额定转速（见铭牌）99.09 额定功率（见铭牌）Group 01: 运行数据Group 03: 现场总线实际信号Group 04: 故障记录Group 10: 输入指令10.01 EXT1 装置控制源选择10.02 EXT2 装置控制源选择10.03 电机方向定义:DIRECTION （转向）1 = FORWARD( 正转)-方向固定为正转。

2 = REVERSE( 反转)-方向固定为反转。

3 = REQUEST( 双向)-方向可以通过命令切换Group 11: 给定选择11.01 控制盘给定值类型选择REF1=RPM/REF2=%11.02 EXT1/EXT2源选择 0＝EXT1,1=EXT211.03 EXT1 速度源选择11.04 REF1 MIN（给定1最小值，单位Hz）11.05 REF1 MAX（给定1最大值，单位Hz）11.06 EXT2 速度源选择11.07 REF2 MIN（给定2最小值）11.08 REF2 MAX（给定2最大值）Group 12: 恒速运行12.01 恒速源设定12.02 恒速值01设定12.03 恒速值02设定12.04恒速值03设定12.05 恒速值04设定12.06恒速值05设定12.07 恒速值06设定12.08 恒速值07设定Group 13: 模拟输入13.01 MINIMUM AI1 (AI1 低限，单位%)13.02 MAXIMUM AI1 (AI1 高限，单位%)13.03 FILTER AI1 (AI1 滤波时间)13.04 MINIMUM AI2 (AI2低限)13.05 MAXIMUM AI2 (AI2 高限)13.06 FILTER AI2 (AI2 滤波时间)Group 14: 继电器输出14.01 DO1设置14.02 DO2设置14.03 DO3设置Group 15: 模拟输出15.01 AO1 CONTENT SEL (AO1 赋值)15.02 AO1 CONTENT MIN (AO1 赋值低限) 15.03 AO1 CONTENT MAX (AO1 赋值高限) 15.04 MINIMUM AO1 (AO1 最小值)15.05 MAXIMUM AO1 (AO1 最大值)15.06 FILTER AO1 (AO1 滤波时间)15.07 AO2 CONTENT SEL (AO2 赋值)15.08 AO2 CONTENT MIN (AO2 赋值低限) 15.09 AO2 CONTENT MAX (AO2 赋值高限) 15.10 MINIMUM AO2 (AO2 最小值)15.11 MAXIMUM AO2 (AO2 最大值)15.12 FILTER AO2 (AO2 滤波时间)Group 16: 系统控制16.01 RUN ENABLE ( 运行允许)16.02 PARAMETER LOCK ( 参数锁定)16.03 PPASS CODE ( 密码)16.04 故障复位源选择16.05 USER PAR SET CHG ( 用户参数切换) 16.06 LOCAL LOCK ( 本地锁定)16.07 PARAM. SAVE ( 参数存储)16.08 START ENABLE 1 （起动允许1）16.09 START ENABLE 2 （起动允许2）16.10 DISPLAY ALARMS （显示报警）Group 17: 超越模式Group 20: 限幅20.03 MAX CURRENT( 最大电流)20.05 OVERVOLT CTRL ( 过压调节器)20.06 UNDERVOLT CTRL ( 欠压调节器) 20.07 MINIMUM FREQ （最小频率）20.08 MAXIMUM FREQ （最大频率）Group 21: 起动/ 停止21.01 START FUNCTION ( 起动功能)21.02 STOP FUNCTION ( 停车功能)21.03 DC MAGN TIME ( 直流磁化时间) 21.04 DC CURR CTL （直流电流控制）21.06 DC CURR REF （直流电流给定）21.07 DC BRAKE TIME ( 直流制动时间) 21.08 START INHIBIT ( 禁止起动)21.09 EM STOP SEL ( 急停选择)21.10 TORQ BOOST CURR ( 转矩提升电流) Group 22: 加速/ 减速22.01 ACC/DEC 1/2 SEL ( 加减速曲线选择) 22.02 ACCEL TIME 1设定22.03 DECEL TIME 1设定22.04 RAMP SHAPE 1 ( 速度曲线形状 1) 22.05 ACCEL TIME 2设定22.06 DECEL TIME 2设定22.07 RAMP SHAPE 2 ( 速度曲线形状 2) 22.08 EM DEC TIME ( 急停减速时间)22.09 RAMP INPUT 0 ( 积分器输入置零) Group 25: 危险频率Group 26: 电机控制Group 30: 故障功能Group 31: 自动复位Group 32: 监控器Group 33: 信息Group 34: 控制盘显示Group 35: 电机温度Group 40: 过程PID设置1Group 41: PID控制2Group 42: 外部/修正PIDGroup 51: 外部通讯模块Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件（二）默认宏参数列表。

ABB——ACS510系列变频器PID控制参数设定，我是用压力传感的之阿布丰王创作一拖一就是99组电机参数输进去，把9902选PID宏，信号要是4-20MA的就直接接AI2上就可以了，电压信号接AI1上，4-20MA 的话在13组中将下限调成20%。

继电器有三个，用哪个就把你用的接任何一个上，在14组调你用的功能！15组时变频器输出，要什么反馈值，选上再接反馈线就哦了！稳压参数在40组，睡眠也在这组，自己看下就哦了！你的5分有点少，我调一次北京都得要500，呵呵！看玩笑，有问题给我留言啊！ABB ACS510变频器的压力如何设置参数？？？浏览次数：2846次悬赏分：0|解决时间：2009-5-14 16:04 |提问者：陆五lw新买的变频器用与水池供水，一拖三，请问一些参数如何设置问题弥补：有一个远传压力表，一台供水，压力不敷时启动第二台、第三台加压，用一个控制柜，第一次用ABB的变频器，我不知道参数如何设定，关键是压力值设定的代码，请高手指教我的邮箱：压力设定在40组（因为咱们的一定是稳压控制）具体参数，看你是4-20MA 还是0-10V的，它AI1默认电压信号，AI2默认电流信号。

继电器都选成PFC或SPFC（14组的参数，看你用PFC切泵控制还是SPFC循环软起控制）压力值在4011设定（用你要的水压数比上你水压表的总量程求得的百分比就是这组参数，注意4010这时选19就是内部给定）压力值会有偏差，自己找下就行。

还有什么问题可以给我留言！abb变频器ACS510恒压供水时具体参数设置浏览次数：833次悬赏分：50|解决时间：2010-5-26 16:41 |提问者：dongbao10有ACS510变频器一台，三台电机，远传压力表及PLC，恒压供水。

要求：先一台泵运行，压力缺乏，变频器输出一信号给PLC作为增泵信号，PLC投入第二台泵，压力还不敷，投第三台。

水压高出要求，变频器输出减泵信号给PLC。

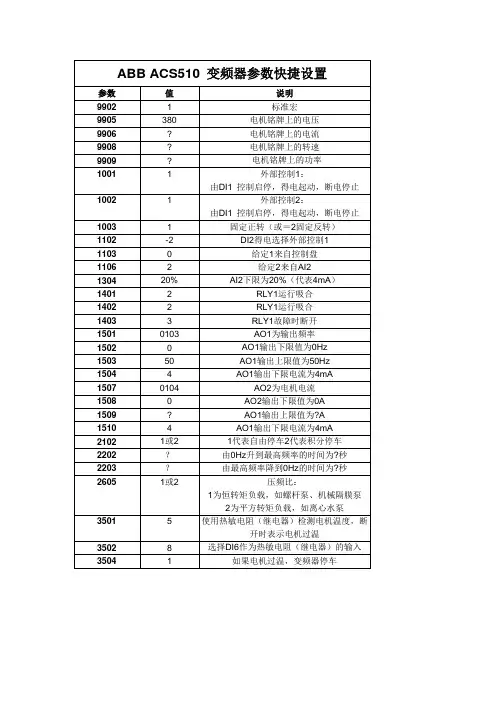

ABB ACS510 变频器参数快捷设置
参数值说明
9902 1 标准宏
9905 380 电机铭牌上的电压
9906 ?电机铭牌上的电流
9908 ?电机铭牌上的转速
9909 ?电机铭牌上的功率
1001 1 外部控制1：
由DI1 控制启停，得电起动，断电停止1002 1 外部控制2：
由DI1 控制启停，得电起动，断电停止1003 1 固定正转（或＝2固定反转）
1102 -2 DI2得电选择外部控制1
1103 0 给定1来自控制盘
1106 2 给定2来自AI2
1304 20% AI2下限为20%（代表4mA）
1401 2 RLY1运行吸合
1402 2 RLY1运行吸合
1403 3 RLY1故障时断开
1501 0103 AO1为输出频率
1502 0 AO1输出下限值为0Hz
1503 50 AO1输出上限值为50Hz
1504 4 AO1输出下限电流为4mA
1507 0104 AO2为电机电流
1508 0 AO2输出下限值为0A
1509 ? AO1输出上限值为?A
1510 4 AO1输出下限电流为4mA
2102 1或2 1代表自由停车2代表积分停车
2202 ？由0Hz升到最高频率的时间为?秒2203 ？由最高频率降到0Hz的时间为?秒2605 1或2 压频比：

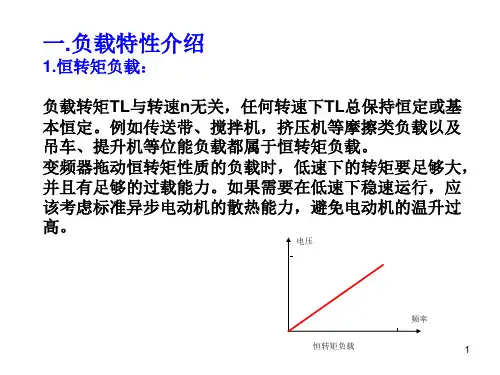

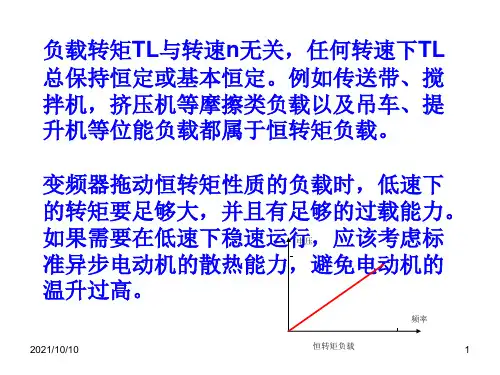

1为恒转矩负载，如螺杆泵、机械隔膜泵
2为平方转矩负载，如离心水泵3501 5 使用热敏电阻（继电器）检测电机温度，断
开时表示电机过温
3502 8 选择DI6作为热敏电阻（继电器）的输入3504 1 如果电机过温，变频器停车。

ABB ACS550、ACS510变频器(modbus协议)参数设置一览表及设置步骤说明控制方式：IO端子后备+面板控制一、控制方式说明1、本用法采用两种方式控制变频器，分别I/O端子和操作面板（控制盘）；2、两种控制方式中操作面板具有最高优先级，即将操作面板切换到本地（LOC）方式时，I/O端子控制均不起作用；3、需使用I/O端子控制时，必须将操作面板切换为远程方式，此时控制站柜门上的后备操作器的手/自动状态（即变频器DI2的状态）决定变频器是采用I/O端子控制；二、控制方式切换说明1、后备I/O端子控制无法跟踪操作面板的启/停状态和给定频率，控制方式切换后变频器的启/停状态和输出频率将取决于新的控制方式；2、操作面板不能跟后备I/O端子控制的启/停状态，但手动跟踪启/停状态后能自动跟踪给定频率；三、设置说明1、恢复当前应用宏程序（99.02）的出厂设置ACS550/ACS510：无此功能，但可通过改变宏设置（99.02）并再改回的方法进行恢复，此外设置参数时可同时按下增减按钮以使当前参数恢复成默认值；四、参数表1、Group99：START-UP DATA（启动数据）ACS550 / ACS510：2、Group10：START/STOP/DIR（输入指令）ACS550 / ACS510：3、Group11：REFERENCE（给定选择）ACS550 / ACS510：ACS550 / ACS510：5、Group14：RELAY OUTPUTS（继电器输出）ACS550 / ACS510：6、Group15：ANALOGUE OUTPUTS（模拟输出）ACS550 / ACS510：ACS550 / ACS510：8、Group21：START/STOP（起动/停止）9、Group22：ACCEL/DECEL（加速/减速）ACS550 / ACS510：10、Group30：FAULT FUNCTIONS（故障功能）ACS550 / ACS510：11、Group53：COMM MOD DATA（内置通讯协议）ACS550 / ACS510：12、Group98：OPTION MODULES（可选件）。

ACS变频器参数设置首先，我们需要了解一些常见的ACS变频器参数，如下所示：1.额定电压和额定电流：这是变频器的额定工作电压和电流，通常需要根据被控电机的额定电压和电流来设置，确保变频器的额定工作范围内。

2.额定频率和最大输出频率：额定频率是指变频器正常工作的频率，通常为50Hz或60Hz，最大输出频率是指变频器能够输出的最高频率。

这两个参数也需要根据被控电机的额定工作频率来设置。

3.启动时间和加速时间：启动时间是指从静止状态开始后，变频器输出达到额定频率所需的时间。

加速时间是指从变频器输出频率从低速到额定速度所需的时间。

这两个参数可以根据具体的应用要求和被控电机的特性来设置。

4.减速时间和停机时间：减速时间是指从变频器输出频率从额定速度到低速停止所需的时间。

停机时间是指变频器停止输出后，电机完全停下来所需的时间。

这两个参数也需要根据具体的应用要求和被控电机的特性来设置。

5.过载保护参数：变频器通常具有过载保护功能，可以确保电机在过负荷或短路情况下保持安全运行。

过载保护参数应根据被控电机的负载特性来设置，以提供适当的保护。

在设置ACS变频器的参数时，需要注意以下几点：1.根据被控电机的额定电压和电流设置变频器的额定电压和电流。

过高或过低的电压和电流设置会导致设备损坏或无法正常工作。

2.根据被控电机的额定频率和工作特性设置变频器的额定频率和最大输出频率。

过高的频率设置可能导致电机过载，过低的频率设置可能导致电机无法提供足够的输出功率。

3.启动时间和加速时间的设置应考虑到电机的起动特性和负载情况。

如果设置时间过长，可能会浪费能源，如果设置时间过短，可能会造成电机过载。

4.减速时间和停机时间的设置应根据被控电机的减速特性和负载情况来确定。

如果设置时间过短，可能会造成电机惯性冲击，如果设置时间过长，可能会延长设备停机时间。

5.过载保护参数的设置应根据被控电机的负载特性和额定功率来确定。

过高的过载保护参数可能导致电机过载，过低的过载保护参数可能无法提供足够的保护。

ACS550 完整参数表Group 99: 起动数据代码英文名称中文名称用户/缺省值9901 LANGUAGE 语言 1(中文)9902 APPLIC MACRO 应用宏 3(交变宏)9904 MOTOR CTRL MODE 电机控制模式 3(标量速度) 9905 MOTOR NOM VOLT 电机额定电压 380V9906 MOTOR NOM CURR 电机额定电流 A9907 MOTOR NOM FREQ 电机额定频率 50 Hz9908 MOTOR NOM SPEED 电机额定转速 1450rpm9909 MOTOR NOM POWER 电机额定功率 11kW9910 MOTOR ID RUN 电机辨识运行 0(关闭)Group 01: 运行数据Group 03: FB 实际信号Group 04: 故障记录Group 10: 输入指令1001 E*T1 MANDS 外部1 21002 E*T2 MANDS 外部2 01003 DIRECTION 转向1 3Group 11: 给定选择1101 KEYPAD REF SEL 控制盘给定 11102 E*T1/E*T2 SEL 外部控制选择 01103 REF1 SELECT 给定值1选择 11104 REF1 MIN 给定值1下限 0Hz/0rpm1105 REF1 MA* 给定值1上限 50 Hz /1500 rpm 1106 REF2 SELECT 给定值2选择 21107 REF2 MIN 给定值2下限 0%1108 REF2 MA* 给定值2上限 100%Group 12: 恒速运行1201 CONST SPEED SEL 恒速选择 91202 CONST SPEED 1 恒速1 300rpm/5Hz 1203 CONST SPEED 2 恒速2 600rpm/10Hz 1204 CONST SPEED 3 恒速3 900rpm/15Hz 1205 CONST SPEED 4 恒速4 1200rpm/20Hz 1206 CONST SPEED 5 恒速5 1500rpm/25Hz 1207 CONST SPEED 6 恒速6 2400rpm/40 Hz 1208 CONST SPEED 7 恒速7 3000rpm/50 Hz 1209 TIMED MODE SEL 定时模式选择 2Group 13: 模拟输入Group 14: 继电器输出1401 RELAY OUTPUT 1 继电器输出1 11402 RELAY OUTPUT 2 继电器输出2 21403 RELAY OUTPUT 3 继电器输出3 31404 RO 1 ON DELAY 继电器1 0s1405 RO 1 OFF DELAY 继电器1 0s1406 RO 2 ON DELAY 继电器2 0s1407 RO 2 OFF DELAY 继电器2 0s1408 RO 3 ON DELAY 继电器3 0s1409 RO 3 OFF DELAY 继电器3 0s1410 RELAY OUTPUT 4 继电器输出4 01411 RELAY OUTPUT 5 继电器输出5 01412 RELAY OUTPUT 6 继电器输出6 01413 RO 4 ON DELAY 继电器4通延时 0s1414 RO 4 OFF DELAY 继电器4断延时 0s1415 RO 5 ON DELAY 继电器5通延时 0s1416 RO 5 OFF DELAY 继电器5断延时 0s1417 RO 6 ON DELAY 继电器6通延时 0s1418 RO 6 OFF DELAY 继电器6断延时 0sGroup 15: 模拟输出1501 AO1 CONTENT SEL AO1赋值 1031502 AO1 CONTENT MIN AO1赋值下限取决于参数0103 1503 AO1 CONTENT MA* AO1赋值上限取决于参数0103 1504 MINIMUM AO1 AO1下限 0 mA1505 MA*IMUM AO1 AO1 上限 0 mA1506 FILTER AO1 AO1 滤波时间 0.1 s1507 AO2 CONTENT SEL AO2 赋值 1041508 AO2 CONTENT MIN AO2 赋值下限取决于参数0104 1509 AO2 CONTENT MA* AO2 赋值上限取决于参数0104 1510 MINIMUM AO2 AO2 下限 0 mA1511 MA*IMUM AO2 AO2 上限 0 mA1512 FILTER AO2 AO2 滤波时间 0.1 sGroup 16: 系统控制1601 RUN ENABLE 运行允许 01602 PARAMETER LOCK 参数锁定 11603 PASS CODE 解锁密码 01604 FAULT RESET sEL 故障复位选择 01605 USER PAR SET CHG用户参数切换 01606 LOCAL LOCK 本地锁定 01607 PARAM SAVE 参数存储 01608 START ENABLE 1 起动允许1 01609 START ENABLE 2 起动允许2 01610 DISPLAY ALARMS 显示报警 0Group 20: 限幅2001 MINIMUM SPEED 最小转速 0rpm2002 MA*IMUM SPEED 最大转速 1500 rpm 2003 MA* CURRENT 最大电流 1.8 * I2hd 2005 OVERVOLT CTRL 过压控制 12006 UNDERVOLT CTRL 欠压控制 12007 MINIMUM FREQ 最小频率 0 Hz 2008 MA*IMUM FREQ 最大频率 50 Hz 2013 MIN TORQUE SEL 最小转矩选择 02014 MA* TORQUE SEL 最大转矩选择 02015 MIN TORQUE 1 最小转矩1 -300.0% 2016 MIN TORQUE 2 最小转矩2 -300.0% 2017 MA* TORQUE 1 最大转矩1 300.0% 2018 MA* TORQUE 2 最大转矩2 300.0% Group 21: 起动/ 停顿2101 START FUNCTION 起动方式 12102 STOP FUNCTION 停车方式 12103 DC MAGN TIME 直流磁化时间 0.3s 2104 DC CURR CTL 直流抱闸控制 02105 DC HOLD SPEED 直流抱闸转速 rpm 2106 DC CURR REF 直流抱闸电流 30% 2107 DC BRAKE TIME 直流制动时间 0 s 2108 START INHIBIT 起动制止 02109 EM STOP SEL 急停选择 02110 TORQ BOOST CURR 转矩提升电流 100% Group 22: 加速/ 减速2201 ACC/DEC 1/2 SEL 加减速曲线选择 52202 ACCELER TIME 1 加速时间1 5s2203 DECELER TIME 1 加速时间1 5s2204 RAMP SHAPE 1 速度曲线形状1 0.0s 2205 ACCELER TIME 2 加速时间2 60 s 2206 DECELER TIME 2 加速时间2 60 s 2207 RAMP SHAPE 2 速度曲线形状2 0.0 s 2208 EM DEC TIME 急停减速时间 1.0 s 2209 RAMP INPUT 0 积分器输入置零 0Group 23: 速度控制2301 PROP GAIN 比例增益 102302 INTEGRATION TIME 积分时间 2.5 2303 DERIVATION TIME 微分时间 02304 ACC PENSATION 加速补偿 02305 AUTOTUNE RUN 自优化运行 0( 关闭) Group 24: 转矩控制2401 TORQ RAMP UP 转矩上升时间 0s 2402 TORQ RAMP DOWN 转矩下降时间 0s Group 25: 危险频率Group 26: 电机控制2601 FLU* OPTIMIZATION 允许磁通最优化 0关闭2602 FLU* BRAKING 磁通制动 0关闭2603 IR P VOLT IR 补偿电压取决于容量2604 IR P FREQ IR 补偿电频率 80%2605 U/F RATIO 压频比曲线 1〔线性〕2606 SWITCHING FREQ 开关频率 4kHz2607 SW FREQ CTRL 开关频率控制 1〔翻开〕2608 SLIP P RATIO 滑差补偿 02609 NOISE SMOOTHING 噪音过滤 0〔制止〕Group 29: 维护2901 COOLING FAN TRIG 冷却风机触发点 0(未选择) 2902 COOLING FAN ACT 冷却风机计数器 0.0 kh 2903 REVOLUTION TRIG 累计转数触发点 0 (未选择) 2904 REVOLUTION ACT 累计转数计数器 0 MRev 2905 RUN TIME TRIG 运行时间触发点 0 (未选择) 2906RUN TIME ACT 运行时间计数器 0.0 kh2907 USER MWH TRIG 累计功耗触发点 0 (未选择) 2901 USER MWH ACT 累计功耗计数器 0.0 MWh Group 30: 故障功能3001 AI<MIN FUNCTION AI 故障 03002 PANEL M ERR 控制盘丧失 13003 E*TERNAL FAULT 1 外部故障1 03004 E*TERNAL FAULT 2 外部故障2 03005 MOT THERM PROT 电机温度保护 1(故障) 3006 MOT THERM TIME 电机温升时间 500 s 3007 MOT LOAD CURVE 电机负载曲线 100%3008 ZERO SPEED LOAD 零速负载 70%3009 BREAK POINT FREQ 负载折点 35 Hz 3010 STALL FUNCTION 堵转功能 0 (未选择) 3011 STALL FREQUENCY 堵转频率 20 Hz 3012 STALL TIME 堵转时间 20 s3013 UNDERLOAD FUNC 欠载功能 0(未选择) 3014 UNDERLOAD TIME 欠载时间 20 s3015 UNDERLOAD CURVE 欠载曲线 13017 EARTH FAULT 接地故障 1(允许) 3018 M FAULT FUNC 通讯故障功能 0(未选择) 3019 M FAULT TIME 通讯故障时间 3.0 s3021 AI1 FAULT LIMIT AI1故障极限 0%3022 AI2 FAULT LIMIT AI2故障极限 0%3023 WIRING FAULT 接线故障 1允许Group 31: 自动复位3101 NR OF TRIALS 复位次数 03102 TRIAL TIME 复位时间 30s3103 DELAY TIME 延时时间 0s3104 AR OVERCURRENT 过流复位 0( 制止) 3105 AR OVERVOLTAGE 过压复位 0( 制止) 3106 AR UNDERVOLTAGE 欠压复位 0( 制止)3107 AR AI<MIN AI 故障复位 0(制止) 3108 AR E*TERNAL FLT 外部故障复位 0(制止) Group 32: 监控器Group 33: 信息Group 34: 控制盘显示/ 过程变量Group 35: 电机温度测量3501 SENSOR TYPE 传感器类型 03502 INPUT SELECTION 输入选择 13503 ALARM LIMIT 报警极限 Ohm / 0 3504 FAULT LIMIT 故障极限 Ohm / 0 Group 36: 定时器功能Group 40: 过程PID 设置 14001 GAIN 增益 1.04002 INTEGRATION TIME 积分时间 60s4003 DERIVATION TIME 微分时间 0s4004 PID DERIV FILTER 微分滤波 1s4005 ERROR VALUE INV 偏差值取反 0否4006 UNITS 单位 44007 UNIT SCALE 显示格式 14008 0% VALUE 0% 值 0.0%4009 100% VALUE 100% 值 100%4010 SET POINT SEL 给定值选择 14011 INTERNAL SETPNT 内部给定值 40.0% 4012 SETPOINT MIN 给定最小值 0%4013 SETPOINT MA* 给定最大值 100%4014 FBK SEL 反应值选择 14015 FBK MULTIPLIER 乘法因子 0(未使用) 4016 ACT1 INPUT 实际值1 输入 24017 ACT2 INPUT 实际值2 输入 24018 ACT1 MINIMUM 实际值1 下限 0%4019 ACT1 MA*IMUM 实际值1 上限 100%4020 ACT2 MINIMUM 实际值2 下限 0%4021 ACT2 MA*IMUM 实际值2 上限 100%4022 SLEEP SELECTION 睡眠选择 04023 PID SLEEP LEVEL 睡眠频率 0 Hz4024 PID SLEEP DELAY 睡眠延时 60s4025 WAKE-UP DEV 唤醒偏差4026 WAKE-UP DELAY 唤醒延时 0.50s 4027 PID 1 PARAM sET PID1参数选择 0Group 41: 过程PID 设置24101 GAIN 增益 1.04102 INTEGRATION TIME 积分时间 60s4103 DERIVATION TIME 微分时间 0s4104 PID DERIV FILTER 微分滤波 1s4105 ERROR VALUE INV 偏差值取反 0否4106 UNITS 单位 44107 UNIT SCALE 显示格式 14108 0% VALUE 0%值 0.0%4109 100% VALUE 100% 值 100%4110 SET POINT SEL 给定值选择 14111 INTERNAL SETPNT 内部给定值 40.0% 4112 SETPOINT MIN 给定最小值 0%4113 SETPOINT MA* 给定最大值 100%4114 FBK SEL 反应值选择 14115 FBK MULTIPLIER 乘法因子 0(未使用) 4116 ACT1 INPUT 实际值1输入 24117 ACT2 INPUT 实际值2输入 24118 ACT1 MINIMUM 实际值1下限 0%4119 ACT1 MA*IMUM 实际值1上限 100%4120 ACT2 MINIMUM 实际值2下限 0%4121 ACT2 MA*IMUM 实际值2上限 100%4122 SLEEP SELECTION 睡眠选择 04123 PID SLEEP LEVEL 睡眠频率 0Hz4124 PID SLEEP DELAY 睡眠延时 60s4125 WAKE-UP DEV 唤醒偏差4126 WAKE-UP DELAY 唤醒延时 0.50 s Group 42: 外部/ 修正PID4201 GAIN 增益 1.04202 INTEGRATION TIME 积分时间 60s4203 DERIVATION TIME 微分时间 0s4204 PID DERIV FILTER 微分滤波 1s4205 ERROR VALUE INV 偏差值取反 04206 UNITS 单位 44207 UNIT SCALE 显示格式 14208 0% VALUE 0%值 0%4209 100% VALUE 100% 值 100%4210 SET POINT SEL 给定值选择 14211 INTERNAL SETPNT 内部给定值 40.0% 4212 SETPOINT MIN 给定最小值 0%4213 SETPOINT MA* 给定最大值 100%4214 FBK SEL 反应值选择 14215 FBK MULTIPLIER 乘法因子 0(未使用) 4216 ACT1 INPUT 实际值1输入 24217 ACT2 INPUT 实际值2 输入 24218 ACT1 MINIMUM 实际值1下限 0%4219 ACT1 MA*IMUM 实际值1上限 100%4220 ACT2 MINIMUM 实际值2下限 0%4221 ACT2 MA*IMUM 实际值2上限 100%4228 ACTIVATE 激活 04229 OFFSET 偏置 04230 TRIM MODE 修正模式 04231 TRIM SCALE 修正因子 0%4232 CORRECTION SRC 纠偏源 1(PID2 给定) Group 51: 外部通讯模块Group 52: 控制盘通讯Group 53: 内置通讯协议Group 81: PFC 控制8103 REFERENCE STEP1 给定增量1 0%8104 REFERENCE STEP2 给定增量2 0%8105 REFERENCE STEP3 给定增量3 0%8109 START FREQ 1 起动频率1 50Hz8110 START FREQ 2 起动频率2 50Hz8111 START FREQ 3 起动频率3 50Hz8112 LOW FREQ 1 停顿频率1 25Hz8113 LOW FREQ 2 停顿频率2 25Hz8114 LOW FREQ 3 停顿频率3 25Hz8115 AU* MOT START D 辅机起动延时 5s8116 AU* MOT STOP D. 辅机停顿延时 3 s8117 NR OF AU* MOT 辅机数量 18118 AUTOCHNG INTERV 自动切换间隔 0( 未选择) 8119 AUTOCHNG LEVEL 自动切换*围 50%8120 INTERLOCKS 内部锁定 48121 REG BYPASS CTRL 调节器旁路 0( 否)8122 PFC START DELAY PFC起动延时 0.5 s8123 PFC ENABLE PFC 允许 0( 未选择) 8124 ACC IN AU* STOP 辅机停顿时加速 0 ( 未选择) 8125 DEC IN AU* START 辅机起动时减速 00 ( 未选择) 8126 TMED AUTOCHNG 定时切换 0( 未选择) 8127 MOTORS 电机个数 0( 未选择) Group 98: 可选件。

变频器调试步骤和参数设置一、变频器调试步骤：1.确认设备安装位置：首先要确定变频器的安装位置，避免设备受到外部干扰和影响。

2.确认输入和输出电源：检查变频器的输入和输出电源是否正常连接，以确保电源稳定运行。

3.检查电源线和接线端子：检查电源线和接线端子是否连接正确，并紧固好。

4.检查外部开关和按钮：检查变频器外部的开关和按钮是否处于正常状态，如启动按钮、停止按钮等。

5.变频器上电：将变频器的电源打开，并检查变频器的指示灯是否正常亮起，确认变频器已经上电。

6.设置编码器参数：如果使用编码器进行闭环控制，需要设置编码器参数，包括输入电压、测量信号等。

7.设置电机参数：设置和校准电机的参数，包括电机类型、额定电流、额定功率、额定速度等。

8.设置PID控制参数：根据实际需求，设置PID控制器的参数，包括比例系数、积分时间和微分时间。

9.设置运行模式：根据需要选择运行模式，如定速运行、定时运行、定位运行等。

10.设置转矩控制参数：如果需要实现转矩控制，需要设置转矩控制参数，包括转矩上限、转矩下限等。

11.手动控制调试：通过手动控制方式，检查变频器的运行情况，如启动、停止、加速、减速等。

12.自动控制调试：通过自动控制方式，检查变频器的运行情况，如设定转速、转矩等。

13.参数优化调试：根据实际运行情况，不断调整变频器的参数，使变频器达到最佳运行状态。

14.检查输出状态：检查变频器的输出状态，如输出电流、输出电压、输出频率等。

15.记录参数设置：将变频器的参数设置记录下来，以备后续参考和调整。

二、变频器参数设置：1.电压等级：根据实际需求，选择变频器的电压等级，包括输入电压和输出电压。

2.频率范围：设置变频器的输出频率范围，根据实际需求进行调整。

3.过载能力：设置变频器的过载能力，即变频器能够承受的额定电流或功率。

4.起动时间：设置变频器的起动时间，即变频器从停止状态到额定转速所需的时间。

5.加速时间：设置变频器的加速时间，即变频器从停止状态到最大转速所需的时间。

A B B A C S变频器主要参数设定集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-给煤机A B B A C S510变频器主要参数设定：1.Group99：启动数据。

此参数组专门用于配置：a、设置变频器；b、输入电机数据。

1）、9901：language语言。

设置为9901=0。

0、英文；1、中文；2、韩语；3、日语。

2）、9902：applicmacro应用宏。

选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。

设置为9902=5：手动/自动宏。

3）、9905：motornomvolt电机额定电压。

定义电机额定电压：a必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。

设置为9905=？V。

4）、9906：motornomcurr电机额定电流。

定义电机额定电流：a必须等于电机铭牌上的值；b、允许范围：0.2...2.0*l。

设置为9906=？2nA。

5)、9907：motornomfreq电机额定频率。

定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ）；b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。

C、弱磁点=电机额定频率*供电电压/电机额定电压。

设置为9907=？HZ。

6）、9908：motornomspeed电机额定转速。

定义电机额定转速：必须等于电机铭牌上的值。

设置为9908=？RPM。

7）、9909：motornompower电机额定功率。

定义电机额定转速：必须等于电机铭牌上的值。

设置为9908=？KW。

2.Group10:输入指令。

这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）；b、电机方向锁定或允许电机正反转。

在下一参数组（参数1102）中选择哪一个外部控制源有效。

1）、1001：ext1commands(外部1命令)。

定义外部控制1（ext1）-设定起、停和方向。

ABBACS变频器调试参数1.控制模式：ACS变频器有多种控制模式可供选择，如V/F控制、矢量控制等。

在调试参数之前，首先需要选择合适的控制模式。

一般情况下，矢量控制可以提供更高的精度和响应速度。

2.频率范围：ACS变频器可控制电动机的频率范围通常为0-500Hz。

在调试参数时，需要设置合适的频率范围，以适应不同的应用场景。

3.加速度和减速度：根据具体应用的需求，需要调整ACS变频器的加速度和减速度参数。

加速度和减速度的设置直接影响电动机的启动和停止速度，过大或过小都会影响系统的性能。

4.输出电流限制：为了保护电动机和变频器本身的安全性，需要设置输出电流限制。

输出电流限制的设置应根据电动机的额定电流和工作环境来决定。

5.输出电压：ACS变频器可以通过调整输出电压来改变电动机的转速和扭矩。

合适的输出电压可以提供最佳的性能和效率。

6.PID参数：对于一些需要精确控制的应用，如温度、压力等，需要调整PID参数以获得最佳的控制效果。

PID参数包括比例系数、积分系数和微分系数。

7.励磁方式：ACS变频器可以选择不同的励磁方式，如直接转矩控制、电流控制等。

励磁方式的选择取决于应用的需求和变频器的能力。

8.防护参数：为了保护变频器和电动机，ACS变频器提供了多种防护参数，如过流保护、过载保护、过压保护等。

根据实际需求，需要适当地调整这些防护参数。

9. 通信参数：ACS变频器支持多种通信协议，如Modbus、Profibus 等。

在调试参数之前，需要设置正确的通信参数，以便与外部设备进行数据交换和控制。

10.故障报警参数：ACS变频器能够实时监测电动机和变频器的运行状态，并在出现故障时发出警报。

在调试参数时，需要设置合适的故障报警参数，以实现准确的故障诊断和预警。

以上是对ABBACS变频器调试参数的详细介绍。

通过调整这些参数，可以使ACS变频器达到最佳的性能和控制效果，从而满足不同应用场景的需求。

同时，还需要根据具体情况进行实际调试和优化，以获得最佳的结果。

变频器参数设定ACS550ABBACS550变频器是一种先进的电气设备，常用于控制交流电动机的转速、扭矩和加速度。

它具有广泛的应用范围，包括工业领域的泵、风机、压缩机等。

一、基本参数设定：1.电网参数设定：根据实际情况设定电网电压、频率、负载类型等参数，确保变频器能够正常工作。

2.输出频率设定：设置所需的输出频率范围，通常为0-400Hz，可以根据具体需求进行调整。

3.最大输出电流设定：根据所控制的电机额定电流进行设定，确保变频器能够满足电机的工作需要。

4.最大输出扭矩设定：根据所控制的电机额定扭矩进行设定，确保变频器能够提供足够的扭矩给电机。

二、运行模式设定：1.加速时间设定：根据实际需求设置电机的加速时间，确保电机能够在规定的时间内达到设定的转速。

2.停机时间设定：设置电机的停机时间，确保电机在停机后的一段时间内能够完全停止运转。

3.超载保护设定：设置变频器在电机超载时的保护功能，可以设置启动限制、过载保护等功能。

4.温度保护设定：设置变频器在内部温度过高时自动降低输出频率，以保护设备的正常运行。

三、运行控制设定：1.过程控制设定：可以设置多个不同的过程控制参数，根据不同的应用场景设定，如泵的流量控制、风机的压力控制等。

2.外部信号控制设定：可以通过外部信号来控制变频器的启停、转向等功能，如通过PLC信号控制变频器的启停、通过流量传感器信号控制变频器的输出频率等。

四、保护功能设定：1.过电流保护设定：设置变频器在电机过电流时的保护功能，如设定过电流报警、过电流停机等功能。

2.过载保护设定：设置变频器在电机过载时的保护功能，如设定过载报警、过载停机等功能。

3.缺相保护设定：设置变频器在电网缺相时的保护功能，如设定缺相报警、缺相停机等功能。

4.短路保护设定：设置变频器在电机短路时的保护功能，如设定短路报警、短路停机等功能。

以上仅是ACS550变频器参数设定的概述，具体的参数设定需要根据实际情况和应用需求进行调整。
