从零开始学电子制作
- 格式:docx
- 大小:643.05 KB
- 文档页数:19

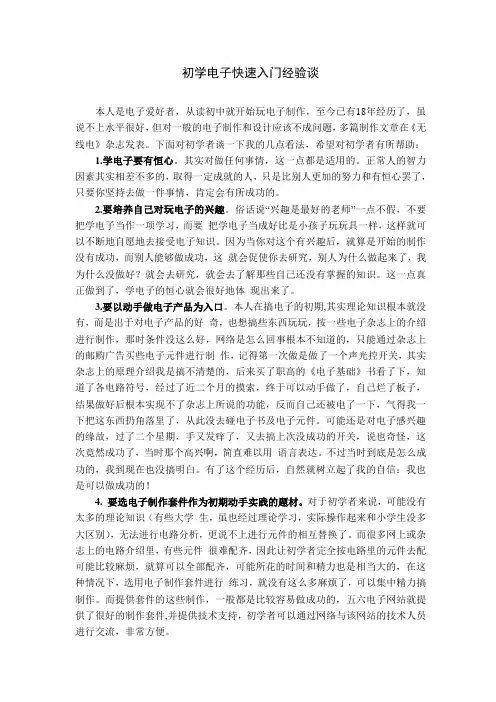

初学电子快速入门经验谈本人是电子爱好者,从读初中就开始玩电子制作,至今已有18年经历了,虽说不上水平很好,但对一般的电子制作和设计应该不成问题,多篇制作文章在《无线电》杂志发表。
下面对初学者谈一下我的几点看法,希望对初学者有所帮助:1.学电子要有恒心。
其实对做任何事情,这一点都是适用的。
正常人的智力因素其实相差不多的,取得一定成就的人,只是比别人更加的努力和有恒心罢了,只要你坚持去做一件事情,肯定会有所成功的。
2.要培养自己对玩电子的兴趣。
俗话说“兴趣是最好的老师”一点不假,不要把学电子当作一项学习,而要把学电子当成好比是小孩子玩玩具一样,这样就可以不断地自愿地去接受电子知识。
因为当你对这个有兴趣后,就算是开始的制作没有成功,而别人能够做成功,这就会促使你去研究,别人为什么做起来了,我为什么没做好?就会去研究,就会去了解那些自己还没有掌握的知识。
这一点真正做到了,学电子的恒心就会很好地体现出来了。
3.要以动手做电子产品为入口。
本人在搞电子的初期,其实理论知识根本就没有,而是出于对电子产品的好奇,也想搞些东西玩玩,按一些电子杂志上的介绍进行制作,那时条件没这么好,网络是怎么回事根本不知道的,只能通过杂志上的邮购广告买些电子元件进行制作,记得第一次做是做了一个声光控开关,其实杂志上的原理介绍我是搞不清楚的,后来买了职高的《电子基础》书看了下,知道了各电路符号,经过了近二个月的摸索,终于可以动手做了,自己烂了板子,结果做好后根本实现不了杂志上所说的功能,反而自己还被电了一下,气得我一下把这东西扔角落里了,从此没去碰电子书及电子元件。
可能还是对电子感兴趣的缘故,过了二个星期,手又发痒了,又去搞上次没成功的开关,说也奇怪,这次竟然成功了,当时那个高兴啊,简直难以用语言表达。
不过当时到底是怎么成功的,我到现在也没搞明白。
有了这个经历后,自然就树立起了我的自信:我也是可以做成功的!4. 要选电子制作套件作为初期动手实践的题材。
电子制作教程学习DIY电子产品的制作方法对于喜欢DIY电子产品的人来说,电子制作教程是非常有价值的资源。
这些教程可以帮助你学习和掌握制作各种电子产品的方法和技巧。
本文将向你介绍一些学习DIY电子产品制作方法的电子制作教程。
一、基础知识篇在学习DIY电子产品制作之前,了解基础知识非常重要。
以下是一些电子制作教程,可以帮助你掌握基本的电子知识和技能:1. 《电子元器件基础教程》:这个教程详细介绍了各种电子元器件的基本原理和使用方法,包括电阻、电容、二极管等。
2. 《电子电路设计入门》:这本教程介绍了电子电路设计的基本原理和方法,包括逻辑门、放大电路等。
3. 《电子焊接技术指南》:焊接是电子制作中至关重要的一步,这本教程详细介绍了焊接的基础知识、技巧和注意事项。
二、项目实践篇学习了基础知识之后,可以开始进行一些简单的项目实践了。
下面是几个适合初学者的电子制作教程:1. 《LED闪烁灯制作》:这个教程教你如何使用电子元器件和电路设计制作一个简单的LED闪烁灯,可以作为你的第一个电子制作项目。
2. 《温度计制作》:这个教程教你如何使用温度传感器和显示屏等元器件制作一个可以测量环境温度的温度计。
3. 《无线遥控小车制作》:这个教程教你如何使用遥控模块、电机和车轮等元器件制作一个可以通过无线遥控的小车。
三、进阶技术篇如果你对电子制作已经有了一定的经验,可以进一步学习一些进阶的技术。
以下是一些适合进阶学习的电子制作教程:1. 《数码电子钟制作》:这个教程教你如何使用数码显示器、时钟芯片和按钮等元器件制作一个精准的数码电子钟。
2. 《声控灯制作》:这个教程教你如何使用声音传感器和LED灯等元器件制作一个可以通过声音控制的灯。
3. 《智能家居控制器制作》:这个教程教你如何使用单片机和传感器等元器件制作一个可以实现智能家居控制的系统。
四、其他资源推荐除了以上的电子制作教程,还有一些其他有价值的资源可以帮助你更好地学习DIY电子产品制作方法:1. 网上论坛:参与电子制作类的网上论坛可以与他人交流经验和技巧,提出问题和解答疑惑。
电子制作初学者入门2008年9月目录一、工具篇常用工具,材料及使用二、元器件篇1.认识电阻电容2.初识半导体器件3.奇妙的集成电路三、动手制作篇1.光控自动照明灯2.声控延时开关3.流水灯4.简易音频功放四、自学提高篇学习方法及资料介绍工具篇1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
主要区别:1. 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3. 前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
图1 图2 注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
形形色色的数字万用表:使用方法:参考说明书和相关书籍3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
工具刀:破坏用的。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
螺丝刀:帮别人修东西的时候,总的拆开吧。
尖嘴钳:夹持东西用。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。
4.必要材料(编者寄语:巧妙的使用材料,将会有奇妙的效果)面包板:主要用于调试电路,引脚之间的连接大都用导线,有人称之为面包板上的插花艺术。

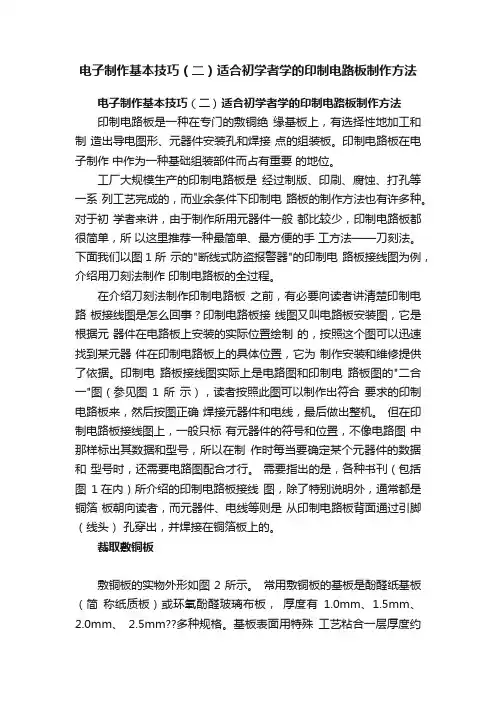

电子制作基本技巧(二)适合初学者学的印制电路板制作方法电子制作基本技巧(二)适合初学者学的印制电路板制作方法印制电路板是一种在专门的敷铜绝缘基板上,有选择性地加工和制造出导电图形、元器件安装孔和焊接点的组装板。
印制电路板在电子制作中作为一种基础组装部件而占有重要的地位。
工厂大规模生产的印制电路板是经过制版、印刷、腐蚀、打孔等一系列工艺完成的,而业余条件下印制电路板的制作方法也有许多种。
对于初学者来讲,由于制作所用元器件一般都比较少,印制电路板都很简单,所以这里推荐一种最简单、最方便的手工方法——刀刻法。
下面我们以图1所示的"断线式防盗报警器"的印制电路板接线图为例,介绍用刀刻法制作印制电路板的全过程。
在介绍刀刻法制作印制电路板之前,有必要向读者讲清楚印制电路板接线图是怎么回事?印制电路板接线图又叫电路板安装图,它是根据元器件在电路板上安装的实际位置绘制的,按照这个图可以迅速找到某元器件在印制电路板上的具体位置,它为制作安装和维修提供了依据。
印制电路板接线图实际上是电路图和印制电路板图的"二合一"图(参见图1所示),读者按照此图可以制作出符合要求的印制电路板来,然后按图正确焊接元器件和电线,最后做出整机。
但在印制电路板接线图上,一般只标有元器件的符号和位置,不像电路图中那样标出其数据和型号,所以在制作时每当要确定某个元器件的数据和型号时,还需要电路图配合才行。
需要指出的是,各种书刊(包括图1在内)所介绍的印制电路板接线图,除了特别说明外,通常都是铜箔板朝向读者,而元器件、电线等则是从印制电路板背面通过引脚(线头)孔穿出,并焊接在铜箔板上的。
裁取敷铜板敷铜板的实物外形如图2所示。
常用敷铜板的基板是酚醛纸基板(简称纸质板)或环氧酚醛玻璃布板,厚度有1.0mm、1.5mm、2.0mm、2.5mm??多种规格。
基板表面用特殊工艺粘合一层厚度约0.05mm的铜箔。
如果基板一面粘合铜箔,就称为单面敷铜板;如果基板的两面均粘合铜箔,就称为双面敷铜板。
新手学电子-如何看原理图新手应该从以下几方面入手比较好。
●熟练掌握电子产品中常用的电子元器件的基本知识要学习并熟练掌握电子产品中常用的电子元器件的基本知识,如电阻器、电容器、电感器、二极管、三极管、可控硅、场效应管、变压器、开关、继电器、接插件等,并充分了解它们的种类、性能、特征、特性以及在电路中的符号、在电路中的作用和功能等,根据这些元器件在电路中的作用,懂得哪些参数会对电路性能和功能产生什么样的影响,具备这些电子元器件的基本知识,对于读懂、读透电路图是必不可少的。
●熟练掌握原理图的电子元器件的符号电阻器:电容器电感器二极管三极管变压器开关继电器继电器的符号接插件熟练掌握常用电路为方便、快捷地看懂电路图,还要掌握一些由常用元器件组成的单元电子电路知识,例如整流电路、滤波电路、放大电路、振荡电路、电源电路等。
因为这些电路单元是电子产品电路图中常见的功能块,掌握这些单元电路的知识,不仅可以深化对电子元器件的认识,而且通过这样的"初级练习",也是对看懂、读通电路图的锻炼,有了这些知识,为进一步看懂、读通较复杂的电路奠定了良好的基础,也就更容易深化自己的学习。
整流电路滤波电路放大电路振荡电路电源电路对某一电子产品进行电路分析要看懂、读通某一电子产品的电路图,还需对该电子产品有一个大致的了解,例如由产品的主要功能,它可能由哪些电路单元组成。
这对读懂、读通它的电路图可以少走弯路。
经常在电路图中寻找自己熟悉的元器件和单元电路,看它们在电路中起什么作用,然后与它们周围的电路联系,分析这些外部电路怎样与这些元器件和单元电路互相配合工作,逐步扩展,直至对全图能理解为止。

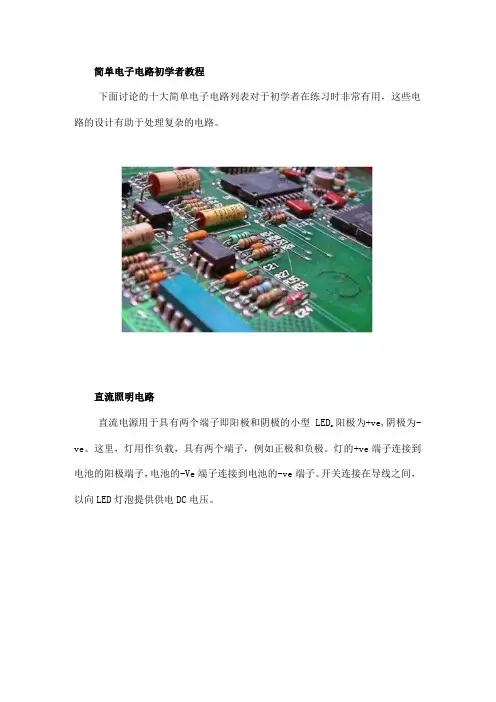

简单电子电路初学者教程下面讨论的十大简单电子电路列表对于初学者在练习时非常有用,这些电路的设计有助于处理复杂的电路。
直流照明电路阳极为+ve,阴极为-直流电源用于具有两个端子即阳极和阴极的小型LEDove。
这里,灯用作负载,具有两个端子,例如正极和负极。
灯的+ve端子连接到电池的阳极端子,电池的-Ve端子连接到电池的-ve端子。
开关连接在导线之间,以向LED灯泡提供供电DC电压。
O∩<ffswitch雨警报以下雨水回路用于在下雨时发出警报。
这种电路用于家庭,以保护他们洗过的衣服和其他易受雨淋的东西,当他们大部分时间呆在家里工作时。
构建该电路所需的组件是探针。
IOK和330K电阻,BC548和BC558晶体管,3V电池,0.0Imf 电容和扬声器。
南警报每当雨水与上述电路中的探头接触时,电流流过电路以使Ql(NPN)晶体管和Ql晶体管使Q2晶体管(PNP)变为有效。
因此Q2晶体管导通,然后通过扬声器的电流流动产生蜂鸣声。
在探针与水接触之前,此过程一次又一次地重复。
内置在上述电路中的振荡电路改变了音调的频率,因此可以改变音调。
简易温度监控器当电池电压大于9伏时,基极-发射极端子上的电压将相同。
这样可以保持晶体管和LED都关闭。
当电池电压由于利用率降低到9V以下时,TI晶体管的基极电压下降,而其发射极电压保持相同,因为CI电容器充满电。
在此阶段,TI晶体管的基极端变为+ve并导通。
Cl电容通过LED放电。
触摸传感器电路触摸传感器电路由三个部件构成,例如电阻器,晶体管和发光二极管。
这里,电阻器和LED串联连接到晶体管的集电极端子的正电源。
选择一个电阻将LED的电流设置为20mA左右。
现在给出两个暴露端的连接,一个连接到+ve电源,另一个连接到晶体管的基极。
现在用手指触摸这两根电线。
用手指触摸这些电线,然后LED亮起!OTouchhereo触摸传感器电路万用表电路万用表是一种必不可少的简单基本电路,用于测量电压,电阻和电流。
从零开始学电子技术基础简介电子技术是现代社会中不可或缺的一项技术,它涉及到电子器件的原理、电路的设计与实现以及相关的电子系统。
掌握电子技术基础可以帮助我们更好地理解和应用电子产品,本文旨在从零开始研究电子技术基础。
研究步骤1. 掌握基本电路知识首先,了解基本的电路结构和特性是研究电子技术的基础。
我们需要研究电压、电流、电阻等基本概念,并理解欧姆定律以及基本的电路分析方法。
2. 研究基本电子器件电子技术中有许多常用的基本电子器件,如二极管、晶体管、场效应管等。
我们应该研究它们的原理、特性以及基本的应用场景。
3. 熟悉常见电路的组成和工作原理研究电子技术的过程中,我们需要了解一些常见的电子电路,如放大电路、滤波电路、稳压电路等。
了解这些电路的组成和工作原理,可以帮助我们更好地理解电子技术的应用。
4. 硬件实践研究电子技术不仅仅是理论知识,还需要进行实践。
我们可以购买一些基本的电子器件,进行实际的电路搭建和调试,从而提高我们的实际操作能力。
5. 深入研究和应用在掌握了基本的电子技术知识后,我们可以选择深入研究一些特定的电子技术领域,如模拟电子技术、数字电子技术、嵌入式系统等。
根据自己的兴趣和需求,选择相应的研究资料进行深入研究和应用。
总结研究电子技术基础是一个循序渐进的过程,需要逐步掌握基础知识并进行实际的应用实践。
通过研究和实践,我们可以更好地理解电子技术的原理和应用,为未来的研究和工作打下坚实的基础。
以上是从零开始学习电子技术基础的一些建议和步骤,希望对您有所帮助。
祝您学习顺利!。
新手学习电子制作基础电子制作是现代科技领域中的重要一环,越来越多的人对电子制作产生了兴趣。
无论是电子爱好者还是学生学习科技知识,了解电子制作的基础知识是必不可少的。
本文将为新手学习电子制作基础提供一些指导和建议。
一、了解电子制作的基础概念在学习电子制作之前,了解一些基础概念非常重要。
首先,电子制作是通过将各种电子元件连接在一起以实现特定功能的过程。
常见的电子元件包括电阻、电容、二极管、晶体管等。
其次,电路是电子元件的连接方式,可以分为串联电路和并联电路等不同类型。
最后,了解一些常用的电子制作工具和仪器,如焊台、万用表、示波器等,对于实际操作非常有帮助。
二、学习电子元件的基本原理电子元件是电子制作中的基础,了解其基本原理是学习电子制作的关键。
首先,电阻是控制电流流动的关键元件,其阻值决定了电流的大小。
其次,电容是储存电荷的元件,可以存储电能并在需要时释放电能。
再次,二极管是只允许电流单向通过的元件,常用于整流和信号处理。
最后,晶体管是一种放大信号的元件,可以控制电路的电流和电压。
三、了解常见的电路连接方式电子制作中的电路连接方式多种多样,掌握一些常见的连接方式对于新手学习电子制作非常重要。
首先,串联电路是将电子元件依次连接在一起的方式,电流在电路中只能沿一个路径流动。
其次,并联电路是将电子元件并联在一起的方式,电流在电路中可以分流。
了解这些连接方式的特点和应用可以帮助新手更好地理解电子制作。
四、实践操作和项目制作学以致用是学习电子制作的重要方法之一。
通过实践操作和项目制作,新手可以将理论知识应用到实际中,并提升自己的技能水平。
首先,可以选择一些简单的电子元件进行实践操作,如通过焊接电阻和LED灯来制作一个简单的电路。
其次,可以挑战一些项目制作,如制作一个简单的闹钟或者温度监测器。
通过这些实践,新手可以逐渐提升自己的技能和理解电子制作的能力。
五、参与电子制作社区和交流平台加入电子制作社区和交流平台是新手学习电子制作的另一种途径。
从零开始学电路设计技术
电路设计技术是电子工程中最基础的技术之一,它涉及到电子元件的
选择和组合,以及电子电路的设计和调试。
对于从零开始学习电路设计技
术的人来说,下面是一些建议和步骤:
1.学习基础知识:首先,学习电路设计的基础知识是非常重要的。
这
包括了电子元器件的基本特性,如电阻、电容、电感等,以及电路分析方法,如基尔霍夫定律、欧姆定律等。
可以通过自学电路设计的教材或者参
加相关的课程来学习这些基础知识。
2. 同时,也需要学习电路设计工具的使用。
如CAD软件,可以帮助
我们完成电路的设计和模拟。
推荐使用一些常用的电路设计软件,如OrCAD、Proteus等。
这些软件不仅可以进行电路设计,还可以进行电路
模拟和调试。
3.实践是学习的最好方法。
通过动手实践,可以更好地理解电路设计
的原理和方法。
可以选择一些简单的电路进行实验,例如LED闪烁电路、
电源电路等。
在实践的过程中,可以学习到电路的实际应用技巧,同时也
能熟悉电子元器件的使用方法。
总之,学习电路设计技术需要时间和耐心,但通过系统的学习和实践,可以逐渐提高电路设计的能力。
希望以上的建议对你开始学习电路设计有
所帮助。
电子电路设计入门电子电路设计是电子工程中非常重要的一项技术,它涉及到电路原理、元器件选择、电路设计方法等方面的知识。
对于初学者来说,掌握电子电路设计的基本原理和方法是非常关键的。
本文将介绍电子电路设计的入门知识,并探讨一些实用的设计技巧。
一、电子电路基础知识在学习电子电路设计之前,我们首先需要了解一些基础知识。
电子电路是由电子元器件(如电阻、电容、电感等)组成的,通过这些元器件可以实现信号的处理和控制。
同时,电子电路中也会涉及到各种信号源和信号处理器件,例如放大器、滤波器等。
在电子电路设计中,我们需要了解以下几个基本概念:1. 电压(Voltage):电路中的电势差,用于表示电路中的电子能量变化情况。
2. 电流(Current):电子在电路中的流动状态,用于表示电子在电路中的数量变化情况。
3. 电阻(Resistance):阻碍电流流动的物理特性,用于限制电流的大小。
4. 电容(Capacitance):存储电荷的能力,用于实现信号的延时和滤波。
5. 电感(Inductance):通过电磁感应作用产生感应电动势,用于存储磁场能量。
二、电子电路设计流程在进行电子电路设计时,我们通常会按照以下流程进行:1. 确定需求:明确电路设计的功能和性能要求,例如放大、滤波、控制等。
2. 元器件选择:根据需求选择合适的电子元器件,例如放大器、运算放大器、滤波器等。
3. 电路设计:根据所选元器件的特性和需求,设计出符合要求的电路框图。
4. 电路模拟:使用电路模拟软件对设计的电路进行仿真,以验证其性能和功能。
5. 电路实现:根据设计结果,制作实际的电路板并进行焊接和组装。
6. 电路测试:对实际制作的电路进行测试,验证其性能和功能是否符合设计要求。
7. 优化调试:根据测试结果对电路进行优化和调试,以达到更好的性能和稳定性。
8. 文档记录:对电路设计和测试结果进行详细的记录,方便以后的参考和改进。
三、电子电路设计实例为了更好地理解电子电路设计的过程和方法,我们可以通过一个实例来进行说明。
学习如何进行简单的电子制作在现代科技高度发达的时代,电子制作已成为一门受追捧的技能。
通过学习电子制作,我们可以理解和掌握电子设备的内部工作原理,甚至可以自己动手制作一些简单的电子产品。
本文将介绍一些学习简单电子制作的基础知识和步骤,希望能够帮助读者入门电子制作。
1. 了解基础知识在开始电子制作之前,首先需要对电子基础知识有所了解。
例如,了解电流、电压和电阻的概念,能够正确使用电路图进行分析和设计。
同时,学习使用一些基本的电子元件,如电阻、电容和晶体管等。
2. 配备必要工具和材料进行电子制作需要一些基础工具和材料,例如万用表、焊接工具、电线、电子元件等。
根据自己需要的项目,合理选择和准备这些工具和材料,确保能够顺利进行制作。
3. 学习焊接技术焊接是电子制作中必不可少的一步。
学习焊接技术可以使我们能够将电子元件连接在一起,并且确保焊接点的牢固和可靠性。
掌握正确的焊接方法和技巧是非常重要的,通过不断练习和实践,我们可以提高焊接的技术水平。
4. 开始简单的电子制作项目一旦掌握了基础知识和焊接技术,我们可以尝试一些简单的电子制作项目。
例如,制作一个LED闪烁的电路板,或者制作一个简单的温度传感器等。
这些项目可以帮助我们进一步理解电子设备的工作原理,提高我们的实践能力。
5. 参与开源电子项目社区参与开源电子项目社区可以使我们与其他电子爱好者交流和分享经验。
这些社区经常有一些电子制作的挑战赛和项目分享,参与其中可以拓宽我们的视野,提高我们的电子制作能力。
总结起来,学习如何进行简单的电子制作需要掌握基础知识,配备必要的工具和材料,学习焊接技术,并且实践一些简单的项目。
通过这些学习和实践,我们可以不断提升自己的电子制作技能,开发出更加复杂和有趣的电子产品。
希望本文能够帮助读者快速入门电子制作,并且在未来的学习和实践中有所收获。
简单电子制作电子制作是一项非常有趣的活动。
它需要一系列的工具和技能,可以制造出各种各样的电子设备和电路。
尤其对于初学者来说,简单电子制作是一个很好的入门选择。
本文将介绍一些简单电子制作的基本知识和技术。
1. 电路板制作电路板是电子设备中最常见的组成部分之一,它用于连接各种电子元件形成电路。
制作一张简单的电路板需要一定的工具和材料。
首先,需要使用电路图设计软件来设计电路的布局。
然后,将其打印在电路板上,并使用化学药品腐蚀出铜线路。
最后,在铜线路上焊上电子元件,即可完成一个简单的电路板。
2. LED灯制作LED灯是一种非常流行的电子元件,它可以显示不同的颜色和亮度,非常适用于制作电子玩具和装饰品。
制作一个简单的LED灯只需要一个LED元件、一个电池、一个开关和一些线路。
将所有元件连接起来,就可以点亮LED灯。
3. 蜂鸣器制作蜂鸣器是一种用于制造声音的电子元件,它可以产生不同的声音效果。
制作一个简单的蜂鸣器只需要一个蜂鸣器元件、一个电阻和一些线路。
将所有元件连接起来,并用一个开关来控制蜂鸣器的开关状态,就可以制作出一个简单的电子蜂鸣器。
4. 小型电子时钟制作制作一个小型电子时钟需要一些额外的材料和技术。
它通常由一个时钟芯片、一块LCD显示屏、一个水晶元件和一些线路组成。
通过将所有元件连接起来,并编程时钟芯片,就可以制作出一个简单的小型电子时钟。
总体来说,简单电子制作需要一些基本的技术和工具,但对于初学者来说,它是一个很好的入门选择。
通过掌握这些基本技能,你将能够制造出各种各样的电子设备和电路,并将电子制作变成一项有趣的爱好。
从零开始学电子制造技术简介电子制造技术是现代制造业中重要的一项技术,涉及到电子元件的制造、组装和测试等方面。
对于想要进入电子制造领域的人来说,了解基本的电子制造技术是必不可少的。
本文将从零开始,介绍电子制造技术的基本概念、原理和应用,帮助初学者快速入门。
电子制造技术的基础知识了解电子制造技术前,有几个基础概念需要掌握。
首先是电子元件,它是电子装置的最基本组成部分,例如晶体管、电阻、电容等。
其次是电路板,它是电子元件的载体,起到连接和支撑的作用。
此外,电子制造涉及到的材料、设备和工艺等也需要了解。
电子制造技术的主要流程电子制造技术的主要流程通常包括设计、生产和测试三个环节。
设计环节负责电子产品的设计和电路板的布局。
生产环节则涉及到电子元件的生产和电路板的制造和组装。
最后,测试环节用于验证电子产品的质量和可靠性。
电子制造技术的应用领域电子制造技术广泛应用于各个领域,如通信、消费电子、汽车电子等。
通信领域中的手机、电视等消费电子产品,汽车电子领域中的汽车电路板,都离不开电子制造技术的支持。
了解电子制造技术不仅能提高个人技能,还能为就业提供更多机会。
学习电子制造技术的方法要学好电子制造技术,可以从以下几个方面入手。
1.通过参加相关的培训课程或在线学习平台来学习理论知识和实践技巧。
2.阅读相关的书籍和技术文档,了解电子制造技术的最新发展和应用。
3.参与实际的项目和实践活动,将理论知识应用到实际中,提高技能和经验。
总结电子制造技术是一个广阔的领域,需要掌握一定的基础知识和实践技能。
通过本文的介绍,希望读者能够对电子制造技术有一个初步的了解,并通过进一步学习和实践,提高自己在该领域的能力和素质。
学习电子制作德江铭信特邦电子科技有限公司监制(目录)第一章:1.基本工具的介绍(电烙铁、万用表等)2.介绍两种元件(电阻、电容)3.自由焊接十个电阻,加上电烙铁、吸锡器的使用第二章:1.介绍半导体(二极管、三极管)2.解说“光控照明灯”电路3.焊接电路+调试指导第三章:1.介绍集成电路(封装、555)2.解说“自动闪光灯”电路3.焊接电路+调试指导总结学习附录:自学提高篇1.焊接技术2.声控延时开关3.用4017制作流水灯4.简易音频功放5.学习方法及资料介绍第一章常用工具介绍:1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂,电路板便是你的艺术舞台)电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
区别:1.内热式和外热式电烙铁的区别,主要在加热方式的不同。
2.另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3.前者预热时间较短,但受气温影响稍大,尤其小功率型;相对,后者预热时间稍长。
4.前者比后者漏电稍小。
图1 图2注意事项:新烙铁使用前,应用细砂纸将烙铁头打光亮,通电烧热,蘸上松香后用烙铁头刃面接触焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧化而发黑,可用钢挫挫去表层氧化物,使其露出金属光泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了)数字式测量仪表已成为主流,有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪表灵敏度高,准确度高,显示清晰,过载能力强,便于携带,使用更简单。
使用方法:参考说明书和相关书籍。
3.其他工具(编者寄语:工具虽多,样样有用)剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
镊子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
电路板设计与制作自学方法电路板设计与制作是电子工程师和电路爱好者们必备的技能之一。
通过学习电路板设计与制作,可以将电子电路的原理图转化为实际的电路板,实现电子设备的功能。
本文将介绍一种自学方法,帮助初学者快速掌握电路板设计与制作的基本知识和技能。
一、学习前的准备在开始学习电路板设计与制作之前,我们需要准备一些必要的工具和材料。
首先,需要一台个人电脑,并安装相应的电路设计软件,如Altium Designer、Eagle等。
其次,需要购买一些常用的电路板制作材料,如铜箔板、酒精、刻蚀液等。
此外,还需要掌握一些基本的电子知识,如电路原理、元器件的使用方法等。
二、学习电路板设计1. 学习电路原理图设计:电路原理图是电子电路设计的基础,通过学习电路原理图的绘制方法和常用符号,可以将电子电路的功能和结构清晰地表达出来。
2. 熟悉电路设计软件:选择一款电路设计软件并进行深入学习,掌握其基本操作和功能。
可以通过阅读软件的使用手册、观看相关视频教程等方式进行学习。
3. 设计简单的电路板:从简单的电路板设计开始,逐渐提升难度。
可以选择一些常见的电子电路,如放大器、滤波器等进行设计。
在设计过程中,要注意合理布局电路元件,减少电路板上的干扰和误差。
4. 学习电路板特性分析:了解电路板的特性对于优化设计非常重要。
学习如何进行电磁兼容性分析、热分析等,可以帮助提高电路板的性能和可靠性。
三、学习电路板制作1. 掌握电路板制作工艺:学习电路板制作的基本工艺,如铜箔板的切割、钻孔、蚀刻等。
了解不同工艺对电路板质量的影响,选择适合的工艺进行制作。
2. 学习电路板设计规范:学会根据电路板的功能和特性,确定电路板的层数、走线规则、封装布局等。
掌握电路板设计的规范,可以提高电路板的可制造性和可靠性。
3. 制作简单的电路板:从简单的电路板制作开始,逐渐提升难度。
可以选择一些功能简单的电路板进行制作,并通过实际测试验证其性能。
四、实践与总结1. 实践电路板设计与制作:通过实际的项目实践,将所学的知识应用到实际中。
电子电路设计入门指南电子电路设计是现代科技中的重要组成部分,它在电子产品的开发和运作中起着至关重要的作用。
本文将为读者提供一份电子电路设计的入门指南,帮助初学者快速入门并掌握基本的设计原则和技巧。
1. 硬件基础知识在开始电子电路设计之前,我们首先需要了解一些硬件基础知识。
这包括了电路元件的分类和特性,例如电阻、电容和电感等,以及它们在电路中的作用和使用方法。
同时也需要学习一些基本的电路理论,如欧姆定律和基尔霍夫定律等。
2. 设计规划与需求分析在进行电子电路设计之前,我们应该对整个设计进行仔细的规划和需求分析。
这包括了对电路功能、性能和参数的明确定义,以及对电源、输入输出接口、信号处理和电路保护等方面的需求进行综合考虑和评估。
3. 选取合适的元件和器件在进行电子电路设计时,我们需要根据设计规划和需求分析来选择合适的元件和器件。
这涉及到对元件属性和参数的理解和掌握,以及对不同类型元件的特点和适用场景进行综合考虑。
在元件选取的过程中,我们应该注重选择质量可靠、性能稳定的元件,并且要注意元件之间的匹配和兼容性。
4. 使用设计工具进行仿真和优化为了提高设计效率和准确性,我们可以借助一些电子电路设计工具进行仿真和优化。
这些工具可以帮助我们模拟电路的工作状态,分析电路的性能和稳定性,并通过参数调整和优化来改善设计。
常用的设计工具包括Multisim、Altium Designer等。
5. 确保电路的可靠性与安全性在设计电子电路时,我们需要特别关注电路的可靠性和安全性。
这包括了对电路的热量、电流和电压等参数进行合理估计和布局,以确保电路的正常工作和使用过程中的安全性。
同时,在设计过程中还要注意电路的抗干扰性和防静电保护,以保证电子设备的稳定性和长寿命。
6. 严谨的测试与调试在完成电子电路设计后,我们需要进行严谨的测试和调试工作,以保证电路的功能和性能达到设计要求。
这包括对电路线路连接的检查和测量,对信号和电压的实时监测和分析,以及对电路的稳定性和可靠性进行全面检验。
自学电子技术的最佳方法一、电子初学者应重点掌握哪些电子知识? 一定要学好专业课,当然英语也很重要,但以后工作中用得多的是你的专业英语,即能读懂英语技术文档,而不是跟别人比你口语多正宗多流利。
至于计算机,那就是一工具,不要花太多时间去学photoshop 、3dmax 、Flash 、网页制作等流行软件,这些在你今后的工作中用不着,也会牵扯你大量时间精力。
但是要熟练掌握Protel 、Multisim 等电子类软件,学好汇编语言、C 语言、选学PLD 相关软件。
1、学好电子专业的基础课程。
首先要了解:电类专业可分为强电和弱电两个方向,三种划分:一是电力工程及其自动化(电力系统、工厂供变电等)专业属强电专业;二是电气工程及其自动化属于强电为主弱电为辅;三是电子、通信、自动化专业属于弱电专业。
其他更进一步的细分要进入研究生阶段才划分。
但无论强电还是弱电,基础都是一样的。
专业基础课最重要的就是电路分析、模拟电路、数字电路、射频电路(也叫高频电路)。
这4 门课一定要学好。
这4 门课是学习电子技术的前提,一般在学校都学了,但是对大多数学生来说,通常是学得一知半解,迷迷糊糊。
所以,这4 门课程还必须再学一遍,最好是读一两本通俗浅显的综合介绍电子知识的书籍,对书中的知识你不需要都懂,能有个大致感觉就行。
对这种入门读物的选择很重要,难了看不懂可能兴趣就此丧失或备受打击,反而事与愿违。
最好的办法是配合相关的电子视频教程,大学教授演讲,工作学习两不误,在家也能上大学。
坐在家里就可以直接开始学习我们想要学习和了解的有关电子技术基础知识,有了这个基础,我们就可以有机会去了解更多。
下面介绍一下本站为大家提供的电子类视频教程:电路分析基础:由电子科技大学的钟洪生教授主讲,全套共68 讲,该教程详细讲解了电路的基本概念和定律、电路的基本分析方法、电路的等效变换与定理、动态电路的时域分析、正弦激励下稳态电路的分析、互感和理想变压器等内容。
电路板设计与制作自学方法
电路板设计与制作是电子技术中的一个重要环节,对于从事电子设计、制作、维修等工作的人员来说,掌握电路板设计与制作技能是必不可少的。
本文将介绍电路板设计与制作的自学方法,帮助读者快速掌握这门技能。
一、基础知识学习
首先,学习电路板设计与制作需要具备一定的电子基础知识,包括电路原理、电路图、元器件等方面的知识。
读者可以通过自学或参加相关培训班等方式掌握这些知识。
二、软件学习
电路板设计与制作需要借助一些专业软件来完成,比如Proteus、Altium Designer、Eagle等。
读者需要学习这些软件的使用方法,
熟练掌握它们的各种功能,包括画图、布线、打样等。
三、实践操作
学习了基础知识和软件使用方法后,读者需要进行实践操作,从简单的电路板开始制作,逐步提高难度。
可以选择一些自己感兴趣的电子产品进行设计制作,比如数码钟、温度计等。
四、参考资料
在学习过程中,读者可以通过查阅相关书籍、教程、论坛等资料来获得更多的帮助和指导。
在实践中遇到问题时,也可以通过一些在线问答平台来获得解决方法。
总之,电路板设计与制作是一门需要不断实践和深入学习的技能。
通过以上方法,读者可以快速掌握这门技能,并在实践中不断提高自己的水平。
电子制作入门知识您一定玩过电子电子发烧友;使用过手电筒。
如果让您亲手制作这些电子作品,您一定会感到很兴奋,很有趣。
其实您只要花上几元钱,买几个电子元件,就可以通过自己的努力在几个小时内创造出自己的电子作品。
通过一个小小电子产品的制作,不仅证明了您的智慧,您的能力,而且使您收获很大,乐趣无穷。
您可能担心电的知识是否太奥秘,制作过程是否太复杂。
的确不错,电的技术发展得很快:新型的家用电器琳琅满目,电脑、彩电和不少现代电器在生活、学习、工作中不可缺少。
但请记住,它们都是由一个个小小的电子元器件和小电路组成的。
只有从基本的电的知识学起,学习用基本电子电路制作一些小的电子作品,才能逐步学习更多的知识,掌握更高级的技术,做更大更复杂更有意义的电子作品,到那时您就会成为名副其实的电子工程师了。
在学习电子制作之前不妨先耐心地读一读本文,对您也许有一些帮助。
1、挑选电子制作电路各种电子书刊中有很多有趣的电路,如带闪光的、有声响的、有动作的等等。
那么您应如何选择这些电路呢?首先要浏览一下书和杂志的目录,找出感兴趣的制作对象,然后根据您目前的条件(主要是所能找到的元器件)以及自己的能力来决定要制作的电子电路。
一般对初学者来说,应是先易后难,循序渐进。
如果您的文化水平不高,又是第一次接触电学,可以先选择一些结构单一、元件数量比较少的简单电路,如“音乐门铃”等电路。
当您积累了一定的知识,有了经验,就可以进行像“收音机”“数字控制”等电路方面的制作。
有趣的制作可以供您玩耍欣赏,又可以鼓励您继续努力进行电子制作。
2、看懂电路图选好制作的具体电路后,仔细阅读文字和图的内容,要认真研究电路,争取看懂有关电路图,尤其是对每一个元件的作用要有所了解。
初学者最感迷惑的是电路图上符号的意义,因此要反复查资料搞清楚,特别是对有极性的元件,要反复端详,记住它的极性记号及外形特点。
比如发光二极管有正负极性,装反了就不会亮。
您可通过观察二极管内芯两个极的不同形状,来辨别它的极性:形状小的相似三角形一端是正极,大的相似三角形的一端是负极。
电子制作德江铭信特邦电子科技有限公司监制(目录)第一章:1. 基本工具的介绍(电烙铁、万用表等)2・介绍两种元件(电阻、电容)3. 自由焊接十个电阻,加上电烙铁、吸锡器的使用4.第二章:1. 介绍半导体(二极管、三极管)2・解说“光控照明灯”电路3. 焊接电路+调试指导4・第三章:1. 介绍集成电路(封装、555)2・解说“自动闪光灯”电路3. 焊接电路+调试指导总结学习附录:自学提高篇1. 焊接技术2・声控延时开关3. 用4017制作流水灯4. 简易音频功放5. 学习方法及资料介绍常用工具介绍:第一章1.电烙铁(编者寄语:一切的开始,配上焊锡丝和松香助焊剂.电路板便是你的艺术舞台) 电烙铁分为外热式(图1)和内热式(图2)两种,外热式的一般功率都较大。
区别: L 内热式和外热式电烙铁的区别,主要在加热方式的不同。
2. 另外,它们所用的烙铁头形状,前者是空心筒状;后者为实心杆状。
3.前者预热时间较短,但受气温影响稍大,尤其小功率型:相对,后者预热时间稍长。
4. 前者比后者漏电稍小。
烙铁使 用前,应 用细砂 1图2注 事项:新 肚34系刃电恪仪 、、手柄史邊炊球里友热芯J 谨新设计违接站构更可靠耐用纸将烙 铁头打光亮,通电烧热,蘸上松香后用烙铁头刃而接触 焊锡丝,使烙铁头上均匀地镀上一层锡。
这样做,可以 便于焊接和防止烙铁头表面氧化。
旧的烙铁头如严重氧 化而发黑,可用钢挫挫去表层氧化物,使其露出金属光 泽后,重新镀锡,才能使用。
2.数字万用表(编者寄语:最常用的工具,前几年还属于奢侈品的数字万用表现在已经是无线电爱好者手中最常用的仪表了) 数字式测量仪表已成为主流.有取代模拟式仪表的趋势。
与模拟式仪表相比,数字式仪 表灵敏度高,准确度高,显示淸晰,过载能力强,便于携带,使用更简单。
使用方法:参考说明书和相关书籍。
样有用)剪线钳:顾名思义,剪导线用的。
工具刀:“破坏”用的。
吸锡器:当你把电路板弄得焊锡太多,或要拆元器件的时候,它是个好帮手。
银子:元器件都是比较小的东西,而且焊接的时候,引脚和元件本身都很烫。
尖嘴钳:夹持东四用。
螺丝刀:帮别人修东西的时候,总得拆开吧。
微型手钻:自己做电路板必不可少的工具。
剥线钳:快速方便的剥去导线的外皮必备。
4. 必要材料5. (编者寄语:巧妙的使用材料,将会有奇妙的效果)面包板:用于调试电路,引脚之间的连接大都用导线,有人称之为面包板上的插花艺术。
实验板:不是所有的电路都需要拿给厂商做PCB,对于一般的爱好者就更没必要了,使用实验板是个好的选择。
焊接容易,也省去自己腐蚀板子的麻烦。
认识电阻电容:电阻器的种类电阻器的种类有很多,通常分为三大类:固立电阻,可变电阻,特种电阻。
电阻器也有功率之分。
常见的是1/8瓦的“色环碳膜电阻”,它是电子产品和电子制作中用的最多的。
当然在一些微型产品中,会用到1/16瓦的电阻,它的个头小多了。
再者就是微型片状电阻。
电阻器的标识在电阻器的标示上,国际上惯用“色环标注法” O “色环电阻”占据着电阻器元件的主流地位。
“色环电阻”顾名思义,就是在电阻器上用不同颜色的环来表示电阻的规格。
有的是用4个色环表示,有的用5 个。
有区别么是的。
4环电阻,一般是碳膜电阻,用3个色环来表示阻值,用1个色环表示误差。
5环电阻一般是金属膜电阻,为更好地表示精度,用4个色环表示阻值,另一个色环I也是表示误差。
例子:如图电阻,第1环绿色(5),第2环蓝色(6),第3环黑色(0),第4环棕色(1), 那么它的电阻值是560,第4环是添0的个数,这个电阻添1个0,所以它的实际阻值是5600Q.即Q:第5环为误差,这里是1%。
这是最常用的1/4W碳膜电阻,中工电子市场可以买到,1分钱一个, 一般购买一种阻值的电阻个数在50 个以上。
电容器电子制作中需要用到各种各样的电容器,通常简称其为电容,用字母C表示。
顾名思义,电容器就是“储存电荷的容器”。
常见的是固左容量的电容,最多见的是电解电容和瓷片电容。
不同的电容器储存电荷的能力也不相同。
规定把电容器外加1伏特直流电压时所储存的电荷量称为该电容器的电容量。
电容的基本单位为法拉(F)。
但实际上,法拉是一个很不常用的单位,因为电容器的容量往往比1法拉小得多,常用微法(uF)、纳法(nF)、皮法(pF)(皮法又称微微法)等,它们的关系是:1法拉(F) = 1000000微法(P F) 1 微法(nF)二1000 纳法(nF) = 1000000 皮法(pF)在电子线路中,电容用来通过交流而阻隔直流,也用来存储和释放电荷以充半滤波器,平滑输出脉动信号。
小容量的电容,通常在高频电路中使用,如收音机、发射机和振荡器中。
大容量的电容往往是作滤波和存储电荷用。
电容器的选用涉及到很多问题。
首先是耐压的问题。
加在一个电容器的两端的电压超过了它的额左电压,电容器就会被击穿损坏。
一般电解电容的耐压分档为,10V, 16V, 25V, 50V 等。
生J Cl I C2 ~[动手实践:在所发的小板子上焊上20个电阻由讲解员检查,并指导细节。
(可以参考附录的《焊接技术>■■■nnnnnmiffl 咖iifflHi 師翩■协购潇幽噩墜痂睡溉刚丽iii朋瞬厕耳血皿Mlgj就ii 咂馳Ml咂ii初识半导体器件二极管二极管最明显的性质就是它的单向导电特性,就 是说电流只能从一边过去,却不能从另一边过来(从 正极流向负极)。
常见的几种二极管如图所示。
其中有玻璃封装的、塑料封装的和金属封装的等几种。
图2是二极管的电路符号,像它的名字,二极管有两个电极,并且分为正负极,一般把极性 标示在二极管的外壳上。
大多数用一个不同颜色的环来表示负极,有的直接标上“-”号。
大功率二极管多采用金属封装,并且有个螺帽以便固立在散热器上。
利用二极管单向导电的特性,常用二极管作整流器,把交流电变为宜流电,即只让交流 电的正半周(或负半周)通过,再用电容器滤波形成平滑的直流。
事实上好多电器的电源部 分都是这样的。
二极管也用来做检波器,把髙频信号中的有用信号'‘检出来”,老式收音机 中会有一个“检波二极管”,一般用2AP9型错管。
二极管的类型也有好几种,对于电子制作来说,常常用到以下的二极管:用于稳压的 稳压二极管,用于数字电路的开关二极管,用于调谐的变容二极管,以及光电二极管等,最常看见的是发光二极管。
第二章D1-H-三极管半导体三极管也称为晶体三极管,可以说它是电 子电路中最重要的器件。
它最主要的功能是电流放大 和开关作用。
三极管顾名思义具有三个电极。
二极管 是由一个PN 结构成的,而三极管由两个PN 结构成, 共用的一个电极成为三极管的基极(用字母b 表示)。
其他的两个电极成为集电极(用字母c 表示)和发射 极(用字母e 表示)。
由于不同的组合方式,形成了一 种是NPN 型的三极管,另一种是P\P 型的三极管。
整流二极管发光二极管1«!三极管的种类很多,并且不同型号各有不同的用途。
三极管大都是塑料封装或金属封装, 常见三极管的外观如图,大的很大,小的很小。
三极管的电路符号有两种:有一个箭头的电 极是发射极,箭头朝外的是NPN 型三极管,而箭头朝内的是PNP 型。
实际上箭头所指的方向 是电流的方向。
电子制作中常用的三极管有90XX 系列,包括低频小功率硅管9013(NPN).9012(PNP), 低噪声管9014 (NPN),高频小功率管9018 (NPN)等。
它们的型号一般都标在塑壳上,而样 子都一样,都是TO-92标准封装。
三极管的电流放大原理晶体三极管(以下简称三极管)按材 料分有两种:错管和硅管。
而每一种又有 NP7和PNP 两种结构形式,但使用最多的 是硅NPN 和PNP 两种三极管,两者除了电 源极性不同外,英工作原理都是相同的, 下面仅介绍XPN 硅管的电流放大原理。
NPN 管的结构图,它是由2块N 型半 导体中间夹着一块P 型半导体所组成,从 图可见发射区与基区之间形成的PN 结称901 3▽[(!堆射牯―投小甘敌战沦r 强中功率三极大功率三极管(外壳是集电极)为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e、基极b和集电极。
当b点电位高于e点电位零点几伏时,发射结处于正偏状态,而C点电位高于b点电位几伏时,集电结处于反偏状态,集电极电源Ec要髙于基极电源Eb。
在制造三极管时,有意识地使发射区的多数载流子浓度大于基区的,同时基区做得很薄,而且,要严格控制杂质含量,这样,一旦接通电源后,由于发射结正确,发射区的多数载流子(电子)极基区的多数载流子(空穴)很容易地截越过发射结构互相向反方各扩散,但因前者的浓度基大于后者,所以通过发射结的电流基本上是电子流,这股电子流称为发射极电流Ie。
由于基区很薄,加上集电结的反偏,注入基区的电子大部分越过集电结进入集电区而形成集电极电流Ic,只剩下很少的电子在基区的空穴进行复合,被复合掉的基区空穴由基极电源Eb重新补给,从而形成了基极电流Ibo根据电流连续性原理得:Ie=Ib+Ic这就是说,在基极补充一个很小的lb.就可以在集电极上得到一个较大的Ic,这就是所谓电流放大作用,Ic与lb是维持一泄的比例关系,即:B l=Ic/Ib式中:B—称为直流放大倍数,当然,当lb很大时可能使得电源无法让Ic达到P l*Ib, 这就是饱和状态,当lb很小时会使得Ic很小,认为是没有导通,这就是截止状态。
集电极电流的变化MAIc与基极电流的变化SAIb之比为:B = AIc/AIb式中B—称为交流电流放大倍数,由于低频时B1和B的数值相差不大,所以有时为了方便起见,对两者不作严格区分,B值约为几十至一百多。
三极管是一种电流放大器件,但在实际使用中常常利用三极管的电流放大作用,通过电阻转变为电压放大作用。
常见小功率管参数:动手实践:根据前面所学的知识理解并焊接以下电路。
光控自动照明灯电路原理:R1和R2构成分压电路,当环境光线较强时,光敏电阻阻值较小,R2上的电压较小,无 法使三极管Q1导通,此时三极管的集电极没有电流通过,发光二极管DS 不亮。
当光线较暗 时,光敏电阻R2上的电压较大,Q1导通,从而使得DS 发光。
元件选择:Q1选择常用的9013,必要时可以用两个并联在一起,DS 选用高亮度的发光二极管,R1 选用多圈电位器,R2选用常用的塑封光敏电阻。
电路调试:连接好电路后,用小螺丝刀调节R1的阻值大小,使得光线较亮时发光二极管熄火,较 暗时发光二极管点亮。
相关知识点:三极管三极管可以看做是一个电流控制器,也就是说使用基极较小的电流控制通过集电极 的电流。
三极管有一个参数叫宜流放大倍数B,就是说如果基极流过的电流是lb 则流过集 电极的电流Ic 二这样一来就实现了放大的功能。
