继电保护课程设计--110kV电网距离保护设计
一、课程介绍
本课程设计是针对110kV电网中的距离保护进行设计的,旨在使学生了解距离保护的基本原理、组成部分、应用场景以及调试方法等方面的知识,能够独立设计和调试110kV电网距离保护系统。
二、设计内容
1. 距离保护的基本原理及分类
了解距离保护的基本原理,包括电气距离原理、I-V特征法和角度特征法等,以及距离保护的分类。
2. 距离保护的组成部分
了解距离保护的组成部分,包括主保护、备用保护、监控装置和负载切换等,并掌握各个组成部分的功能和特点。
3. 距离保护的应用场景
了解距离保护在电网中的应用场景,包括线路距离保护、变压器距离保护和母线距离保护等,并掌握不同应用场景下距离保护的设计要求和调试方法。
4. 距离保护系统的设计
根据实际需求,独立设计110kV电网距离保护系统,包括选型、接线、参数设置和调试等,实现对电网故障的保护和自动切除。
5. 距离保护系统的调试
针对设计的距离保护系统进行调试,包括模拟故障、检查保护动作、检查自动切除等,保证距离保护系统的稳定可靠性。
三、设计要求
1. 设计过程需结合实际电网,在电网拓扑结构、线路参数、变压器参数和母线参数等方面进行适当调整和设计。
2. 设计过程中需加强安全意识,确保操作过程安全可靠。
3. 设计报告中需详细说明设计思路、参数设置、故障模拟和调试等过程,保证报告清晰明了。

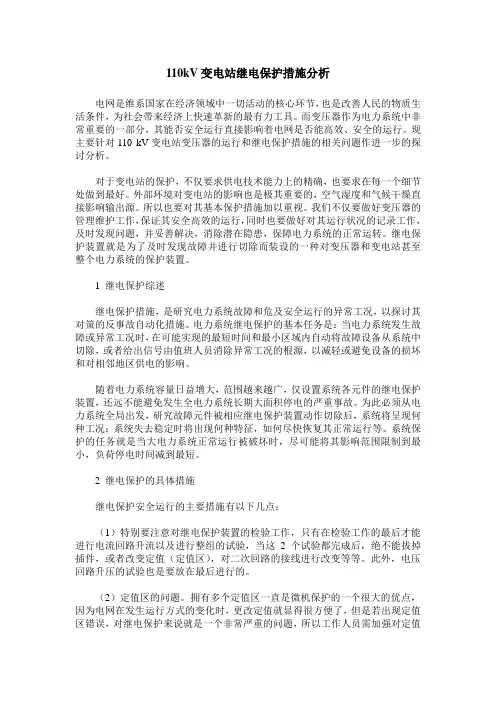

110kV变电站继电保护措施分析电网是维系国家在经济领域中一切活动的核心环节,也是改善人民的物质生活条件,为社会带来经济上快速革新的最有力工具。
而变压器作为电力系统中非常重要的一部分,其能否安全运行直接影响着电网是否能高效、安全的运行。
现主要针对110 kV变电站变压器的运行和继电保护措施的相关问题作进一步的探讨分析。
对于变电站的保护,不仅要求供电技术能力上的精确,也要求在每一个细节处做到最好。
外部环境对变电站的影响也是极其重要的,空气湿度和气候干燥直接影响输出源。
所以也要对其基本保护措施加以重视。
我们不仅要做好变压器的管理维护工作,保证其安全高效的运行,同时也要做好对其运行状况的记录工作,及时发现问题,并妥善解决,消除潜在隐患,保障电力系统的正常运转。
继电保护装置就是为了及时发现故障并进行切除而装设的一种对变压器和变电站甚至整个电力系统的保护装置。
1 继电保护综述继电保护措施,是研究电力系统故障和危及安全运行的异常工况,以探讨其对策的反事故自动化措施。
电力系统继电保护的基本任务是:当电力系统发生故障或异常工况时,在可能实现的最短时间和最小区域内自动将故障设备从系统中切除,或者给出信号由值班人员消除异常工况的根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
随着电力系统容量日益增大,范围越来越广,仅设置系统各元件的继电保护装置,还远不能避免发生全电力系统长期大面积停电的严重事故。
为此必须从电力系统全局出发,研究故障元件被相应继电保护装置动作切除后,系统将呈现何种工况;系统失去稳定时将出现何种特征,如何尽快恢复其正常运行等。
系统保护的任务就是当大电力系统正常运行被破坏时,尽可能将其影响范围限制到最小,负荷停电时间减到最短。
2 继电保护的具体措施继电保护安全运行的主要措施有以下几点:(1)特别要注意对继电保护装置的检验工作,只有在检验工作的最后才能进行电流回路升流以及进行整组的试验,当这 2 个试验都完成后,绝不能拔掉插件,或者改变定值(定值区),对二次回路的接线进行改变等等。

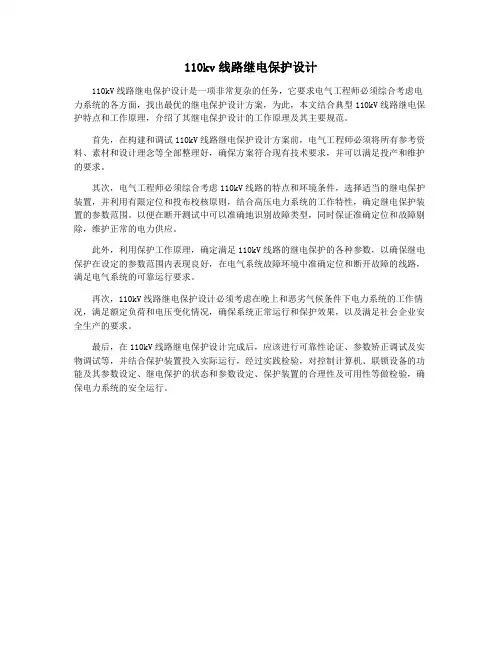

110kv线路继电保护设计
110kV线路继电保护设计是一项非常复杂的任务,它要求电气工程师必须综合考虑电力系统的各方面,找出最优的继电保护设计方案,为此,本文结合典型110kV线路继电保护特点和工作原理,介绍了其继电保护设计的工作原理及其主要规范。
首先,在构建和调试110kV线路继电保护设计方案前,电气工程师必须将所有参考资料、素材和设计理念等全部整理好,确保方案符合现有技术要求,并可以满足投产和维护的要求。
其次,电气工程师必须综合考虑110kV线路的特点和环境条件,选择适当的继电保护装置,并利用有限定位和投布校核原则,结合高压电力系统的工作特性,确定继电保护装置的参数范围。
以便在断开测试中可以准确地识别故障类型,同时保证准确定位和故障剔除,维护正常的电力供应。
此外,利用保护工作原理,确定满足110kV线路的继电保护的各种参数,以确保继电保护在设定的参数范围内表现良好,在电气系统故障环境中准确定位和断开故障的线路,满足电气系统的可靠运行要求。
再次,110kV线路继电保护设计必须考虑在晚上和恶劣气候条件下电力系统的工作情况,满足额定负荷和电压变化情况,确保系统正常运行和保护效果,以及满足社会企业安全生产的要求。
最后,在110kV线路继电保护设计完成后,应该进行可靠性论证、参数矫正调试及实物调试等,并结合保护装置投入实际运行,经过实践检验,对控制计算机、联锁设备的功能及其参数设定、继电保护的状态和参数设定、保护装置的合理性及可用性等做检验,确保电力系统的安全运行。

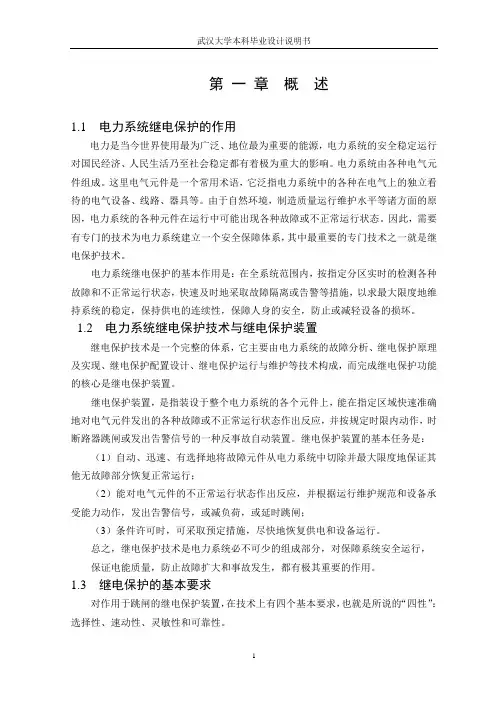

第一章概述1.1 电力系统继电保护的作用电力是当今世界使用最为广泛、地位最为重要的能源,电力系统的安全稳定运行对国民经济、人民生活乃至社会稳定都有着极为重大的影响。
电力系统由各种电气元件组成。
这里电气元件是一个常用术语,它泛指电力系统中的各种在电气上的独立看待的电气设备、线路、器具等。
由于自然环境,制造质量运行维护水平等诸方面的原因,电力系统的各种元件在运行中可能出现各种故障或不正常运行状态。
因此,需要有专门的技术为电力系统建立一个安全保障体系,其中最重要的专门技术之一就是继电保护技术。
电力系统继电保护的基本作用是:在全系统范围内,按指定分区实时的检测各种故障和不正常运行状态,快速及时地采取故障隔离或告警等措施,以求最大限度地维持系统的稳定,保持供电的连续性,保障人身的安全,防止或减轻设备的损坏。
1.2 电力系统继电保护技术与继电保护装置继电保护技术是一个完整的体系,它主要由电力系统的故障分析、继电保护原理及实现、继电保护配置设计、继电保护运行与维护等技术构成,而完成继电保护功能的核心是继电保护装置。
继电保护装置,是指装设于整个电力系统的各个元件上,能在指定区域快速准确地对电气元件发出的各种故障或不正常运行状态作出反应,并按规定时限内动作,时断路器跳闸或发出告警信号的一种反事故自动装置。
继电保护装置的基本任务是:(1)自动、迅速、有选择地将故障元件从电力系统中切除并最大限度地保证其他无故障部分恢复正常运行;(2)能对电气元件的不正常运行状态作出反应,并根据运行维护规范和设备承受能力动作,发出告警信号,或减负荷,或延时跳闸;(3)条件许可时,可采取预定措施,尽快地恢复供电和设备运行。
总之,继电保护技术是电力系统必不可少的组成部分,对保障系统安全运行,保证电能质量,防止故障扩大和事故发生,都有极其重要的作用。
1.3 继电保护的基本要求对作用于跳闸的继电保护装置,在技术上有四个基本要求,也就是所说的“四性”:选择性、速动性、灵敏性和可靠性。

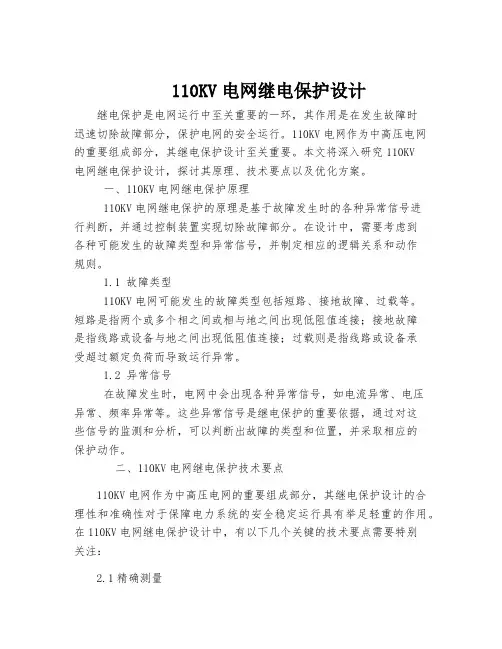

110KV电网继电保护设计继电保护是电网运行中至关重要的一环,其作用是在发生故障时迅速切除故障部分,保护电网的安全运行。
110KV电网作为中高压电网的重要组成部分,其继电保护设计至关重要。
本文将深入研究110KV电网继电保护设计,探讨其原理、技术要点以及优化方案。
一、110KV电网继电保护原理110KV电网继电保护的原理是基于故障发生时的各种异常信号进行判断,并通过控制装置实现切除故障部分。
在设计中,需要考虑到各种可能发生的故障类型和异常信号,并制定相应的逻辑关系和动作规则。
1.1 故障类型110KV电网可能发生的故障类型包括短路、接地故障、过载等。
短路是指两个或多个相之间或相与地之间出现低阻值连接;接地故障是指线路或设备与地之间出现低阻值连接;过载则是指线路或设备承受超过额定负荷而导致运行异常。
1.2 异常信号在故障发生时,电网中会出现各种异常信号,如电流异常、电压异常、频率异常等。
这些异常信号是继电保护的重要依据,通过对这些信号的监测和分析,可以判断出故障的类型和位置,并采取相应的保护动作。
二、110KV电网继电保护技术要点110KV电网作为中高压电网的重要组成部分,其继电保护设计的合理性和准确性对于保障电力系统的安全稳定运行具有举足轻重的作用。
在110KV电网继电保护设计中,有以下几个关键的技术要点需要特别关注:2.1精确测量精确测量是继电保护设计的基础,也是关键的一环。
在故障发生时,通过精确测量电流、电压、频率等各种参数,可以准确判断故障类型和位置,从而为故障切除和系统保护提供依据。
为了实现精确测量,需要在继电保护设计中选用高精度、高可靠性的测量仪表,并通过定期校准和检修等手段确保其测量准确性。
2.2快速动作110KV电网继电保护的另一个重要特点是快速动作。
在发生故障时,快速切除故障部分是防止事态扩大和降低对整个系统影响的关键。
因此,在继电保护设计中,应充分考虑动作速度,采用快速响应的控制装置和保护装置,确保故障切除的及时性和准确性。
110kv变电站继电保护设计
设计110kV变电站的继电保护系统包括以下几个方面:
1. 主保护:主要保护变电站的主设备,如110kV断路器、变压器等。
常见的主保护设备有差动保护、零序保护、过流保护等。
差动保护能够检测设备内部故障,零序保护用于检测成组设备的故障,过流保护用于检测设备的过载和短路故障。
2. 辅助保护:用于检测辅助设备如电源、电源变压器、电源电缆等的故障。
常见的辅助保护设备有电源差动保护、电池保护等。
3. 母线保护:用于保护母线和母线附件,如母线差动保护、过电流保护等。
4. 过电压保护:用于对变电站的过电压进行保护,常见的设备有绝缘监测装置、避雷器等。
5. 母联保护:用于保护变电站的母联断路器和其附件,常见的保护设备有过流保护、差动保护等。
6. 通信保护:用于传输保护信号和故障信息,常见的通信保护设备有光纤通信系统、无线通信系统等。
以上只是110kV变电站继电保护系统中的一部分,根据具体的变电站情况和需
求,还可以加入其他的保护设备和措施,以确保变电站的安全运行。
设计时需要考虑设备的选择、参数的设置、通信方式的选择等因素,并根据实际情况进行工程化设计和调试。

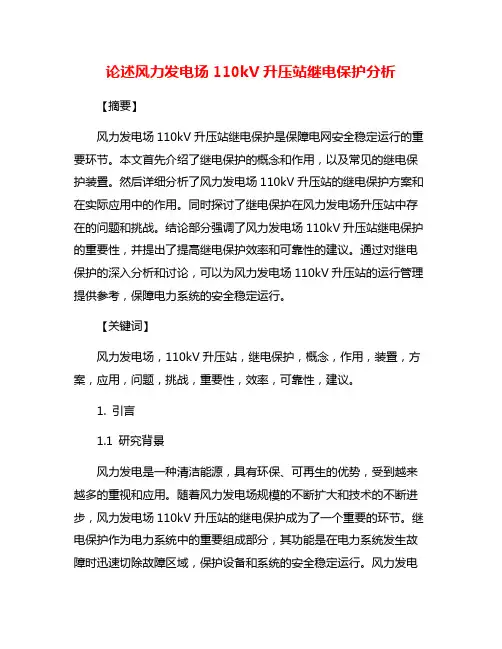

论述风力发电场110kV升压站继电保护分析【摘要】风力发电场110kV升压站继电保护是保障电网安全稳定运行的重要环节。
本文首先介绍了继电保护的概念和作用,以及常见的继电保护装置。
然后详细分析了风力发电场110kV升压站的继电保护方案和在实际应用中的作用。
同时探讨了继电保护在风力发电场升压站中存在的问题和挑战。
结论部分强调了风力发电场110kV升压站继电保护的重要性,并提出了提高继电保护效率和可靠性的建议。
通过对继电保护的深入分析和讨论,可以为风力发电场110kV升压站的运行管理提供参考,保障电力系统的安全稳定运行。
【关键词】风力发电场,110kV升压站,继电保护,概念,作用,装置,方案,应用,问题,挑战,重要性,效率,可靠性,建议。
1. 引言1.1 研究背景风力发电是一种清洁能源,具有环保、可再生的优势,受到越来越多的重视和应用。
随着风力发电场规模的不断扩大和技术的不断进步,风力发电场110kV升压站的继电保护成为了一个重要的环节。
继电保护作为电力系统中的重要组成部分,其功能是在电力系统发生故障时迅速切除故障区域,保护设备和系统的安全稳定运行。
风力发电场110kV升压站作为连接风力发电机组和电网的重要枢纽,其继电保护方案的设计和实施至关重要。
由于风力发电场的特殊性和复杂性,升压站的继电保护面临着诸多挑战和问题。
为了更好地理解和解决风力发电场110kV升压站继电保护方面的难题,有必要对其进行深入研究和分析。
本文旨在探讨风力发电场110kV升压站继电保护的概念、作用以及存在的问题和挑战,旨在提出针对性的解决方案,提高继电保护的效率和可靠性,确保风力发电场的安全运行。
1.2 研究目的研究的目的是为了探讨风力发电场110kV升压站的继电保护系统,在保证电网安全运行的前提下,提高继电保护的效率和可靠性。
通过对继电保护的概念和作用、常见的继电保护装置以及风力发电场110kV升压站的继电保护方案进行分析,探讨继电保护在风力发电场升压站的应用,同时深入挖掘继电保护存在的问题和挑战。

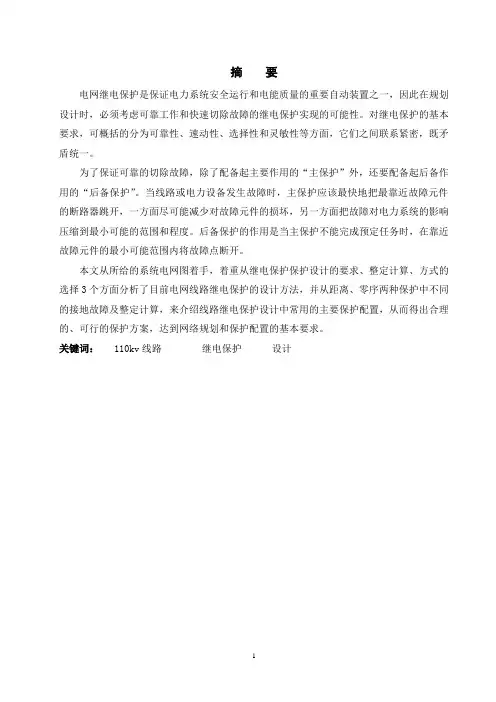

摘要电网继电保护是保证电力系统安全运行和电能质量的重要自动装置之一,因此在规划设计时,必须考虑可靠工作和快速切除故障的继电保护实现的可能性。
对继电保护的基本要求,可概括的分为可靠性、速动性、选择性和灵敏性等方面,它们之间联系紧密,既矛盾统一。
为了保证可靠的切除故障,除了配备起主要作用的“主保护”外,还要配备起后备作用的“后备保护”。
当线路或电力设备发生故障时,主保护应该最快地把最靠近故障元件的断路器跳开,一方面尽可能减少对故障元件的损坏,另一方面把故障对电力系统的影响压缩到最小可能的范围和程度。
后备保护的作用是当主保护不能完成预定任务时,在靠近故障元件的最小可能范围内将故障点断开。
本文从所给的系统电网图着手,着重从继电保护保护设计的要求、整定计算、方式的选择3个方面分析了目前电网线路继电保护的设计方法,并从距离、零序两种保护中不同的接地故障及整定计算,来介绍线路继电保护设计中常用的主要保护配置,从而得出合理的、可行的保护方案,达到网络规划和保护配置的基本要求。
关键词: 110kv线路继电保护设计第一章绪论线路继电保护是保证电力系统安全运行和电能质量的重要自动装置之一,因此在编制网络规划时,必须考虑可靠工作和快速切除故障的继电保护实现的可能性。
为了提高线路系统静态和稳态的稳定性,规划所提出的提高系统稳定的措施有一些亦必须落实在自动装置可靠工作的基础上的。
保护设备和自动装置的投资,在整个电网建设中只占极小的部分,一般说来继电保护应力求满足网络规划的要求,两者是主从的关系。
由于网络接线的不够合理将导致保护性能显著恶化,厂、所电气主接线繁杂将造成保护接线过分复杂,以至给生产运行带来很多二次线操作,引起保护设备误动、拒动,严重危害电气主设备和导致大面积停电,这些将给国民经济造成直接经济损失。
为此,必须合理地进行网络规划和合理地配置保护设备及自动装置。
对继电保护的基本要求,可概括的分为可靠性、速动性、选择性和灵敏性等方面,它们之间联系紧密,既矛盾统一。

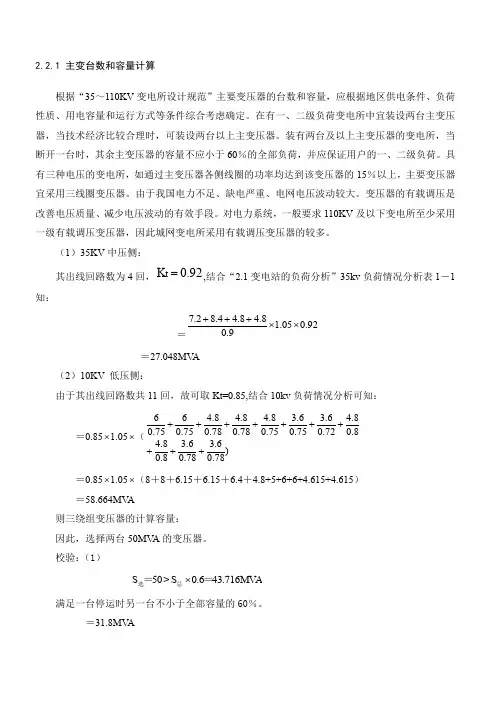

2.2.1 主变台数和容量计算根据“35~110KV 变电所设计规范”主要变压器的台数和容量,应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。
在有一、二级负荷变电所中宜装设两台主变压器,当技术经济比较合理时,可装设两台以上主变压器。
装有两台及以上主变压器的变电所,当断开一台时,其余主变压器的容量不应小于60%的全部负荷,并应保证用户的一、二级负荷。
具有三种电压的变电所,如通过主变压器各侧线圈的功率均达到该变压器的15%以上,主要变压器宜采用三线圈变压器。
由于我国电力不足、缺电严重、电网电压波动较大。
变压器的有载调压是改善电压质量、减少电压波动的有效手段。
对电力系统,一般要求110KV 及以下变电所至少采用一级有载调压变压器,因此城网变电所采用有载调压变压器的较多。
(1)35KV 中压侧: 其出线回路数为4回,92.0=t K ,结合“2.1变电站的负荷分析”35kv 负荷情况分析表1-1知:=92.005.19.08.48.44.82.7⨯⨯+++=27.048MV A(2)10KV 低压侧:由于其出线回路数共11回,故可取Kt=0.85,结合10kv 负荷情况分析可知:=0.85⨯1.05⨯()78.06.378.06.38.08.48.08.472.06.375.06.375.08.478.08.478.08.475.0675.06++++++++++=0.85⨯1.05⨯(8+8+6.15+6.15+6.4+4.8+5+6+6+4.615+4.615) =58.664MV A则三绕组变压器的计算容量: 因此,选择两台50MV A 的变压器。
校验:(1)50=选S >MVA S 716.436.0=总⨯ 满足一台停运时另一台不小于全部容量的60%。
=31.8MV A(2)50=选S >MVA S S kv 3.42k v 1035=、、∏I ∏I +也满足一台停运时另一台满足全部一、二类负荷。
电力系统继电保护课程设计设计题目:110KV电网线路继电保护课程设计前沿电力系统的飞速发展对继电保护不断提出新的要求,电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
因此,继电保护技术得天独厚,在40余年的时间里完成了发展的4个历史阶段:继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。
继电保护技术未来趋势是向计算机化,网络化,智能化,保护、控制、测量和数据通信一体化的发展。
随着计算机硬件的迅速发展,微机保护硬件也在不断发展。
电力系统对微机保护的要求不断提高,除了保护的基本功能外,还应具有大容量故障信息和数据的长期存放空间,快速的数据处理功能,强大的通信能力,与其它保护。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量,当突变量到达一定值时,起动逻辑控制环节,发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性,速动性,灵敏性,可靠性。
这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计,要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简,短路电流的求法,继电保护中零序短路电流保护的具体计算。
目录●封面 (1)●前言 (2)●摘要 (5)●原始资料 (6)●设计内容 (7)●设计任务 (7)1 系统运行方式和变压器中性点接地的选择 (7)1.1选择的原则 (7)1.1.1发电机、变压器运行方式选择的原则 (7)1.1.2变压器中性点接地选择的原则 (8)1.1.3线路运行方式选择原则 (8)1.2本次设计运行具体方式的选择 (8)2 故障点的选择和正、负、零序网络的判定 (8)3 零序短路电流的计算 (12)3.1基准值的选择 (12)3.2输电线路的等值电抗的计算 (12)3.3变压器等值电抗的计算 (13)3.4发电机等值电抗的计算 (13)3.5最大负荷电流的计算 (13)3.6负荷阻抗的计算 (13)3.7 AE点短路的零序电流 (14)3.8 BD点短路的零序电流 (14)4保护方式的选择、配置与整定计算、断路器的选择 (14)4.1保护配置原则 (14)4.2配置方案的确定 (14)4.3继电保护零序电流的整定计算 (15)4.3.1断路器12或13的零序电流保护的整定计算和校验 (15)4.3.1.1零序电流保护І段的整定计算 (15)4.3.1.2零序电流保护Ш段的整定计算 (15)4.3.2断路器21或22的零序电流保护的整定计算和校验 (15)4.3.2.1零序电流保护І段的整定计算 (15)4.3.2.2零序电流保护Ш段的整定计算 (15)4.4断路器的选择 (16)4.4.1断路器选择的一般原则 (16)4.4.2 110kv断路器的选择与校验 (16)4.4.3断路器选择的确定 (17)5线路的自动重合闸 (18)5.1自动重合闸的配置 (18)5.2自动重合闸配置方案的确定 (18)6 保护的综合评价 (18)7.保护配置图(分交、直流回路图) (19)●参考文献 (21)●设备清单一览表 (21)摘要随着我国电力工业的迅速发展,各大电力系统的容量和电网区域不断扩大。
110kv高压输电线路的继电保护设计前言随着电力系统迅速发展,我们不断对它提出新的要求,电力系统对继电保护的要求也不断提高。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量,当突变量到达一定值时,起动逻辑控制环节,发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性,速动性,灵敏性,可靠性。
这次课程设计以最常见的110KV电网线路保护设计为例进行分析设计,要求对整个电力系统及其自动化专业方面的课程有综合的了解。
特别是对继电保护、电力系统、电路、发电厂的电气部分有一定的研究。
重点进行了电路的化简,短路电流的求法,继电保护中电流保护、距离保护的具体计算。
目录第1章绪论 (11)1.1 设计基础条件 (11)1.2 设计内容 (11)1.3 设计要求 (22)第2章短路电流计算 (33)2.1 短路电流计算原则 (33)2.2 电力网络元件参数计算 (33)2.3 最大运行方式 (33)2.4 最小运行方式 (44)第3章110kv高压输电线路继电保护整定计算 (66)3.1 三段式方向性电流保护整定计算 (66)3.11 QF6的三段式电流保护整定计算 (77)3.12 QF4的三段式电流保护整定计算 (77)3.13 QF2的三段式电流保护整定计算 (88)3.2 三段式距离保护正定计算 (99)3.21 QF6的距离保护 (99)3.22 QF4的距离保护 (99)3.23 QF2的距离保护 (1010)3.3 线路差动保护 (1010)3.31 A’C段线路差动保护 (1010)3.32 BC段线路纵差保护 (1111)3.33 AB段线路纵差保护 (1111)第4章自动重合闸装置 (1111)第5章电力系统各元件继电保护装置的选择 (1212)5.1 保护配置 (1313)5.2 各插件原理说明 (1313)5.3 主要技术指标 (1313)收获和体会 (1414)参考文献 (1515)附录1616第1章绪论1.1 设计基础条件单侧电源环形网络如图1.1所示,已知:(1)网络中各线路采用带方向或不带方向的电流电压保护,所有变压器均采用纵联差动保护作为主保护,变压器均为Y,d11接线;(2)发电厂的最大发电容量为3×50MW,最小发电容量为2×50MW;(3)网络的正常运行方式为发电厂发电容量最大且闭环运行;(4)允许的最大故障切除时间为0.85s;(5)线路AB、BC、AD、CD的最大负荷电流分别为230、150、230和140A,负荷自起动系数5.1ssK;(6)各变电所引出线上的后备保护的动作时间如图示,△t=0.5s;(7)线路正序电抗每公里均为0.4Ω;图1.1 单侧电源环形网络图1.2设计内容(1)短路电流计算1)确定电力系统最大运行方式和最小运行方式,计算最大短路电流值和最小短路电流值。
110kV变电站继电保护及自动化系统设计一、引言110kV变电站是电力系统中重要的接线点,它起着能量传递、故障隔离、继电保护和自动化控制等作用。
继电保护及自动化系统是110kV变电站重要的组成部分,其设计对于保障电网的安全稳定运行至关重要。
本文将围绕110kV变电站继电保护及自动化系统设计展开详细的阐述。
二、继电保护系统设计1.继电保护系统概述继电保护系统是变电站系统的重要组成部分,其作用是在电网发生故障时,快速准确地隔离故障,保护设备和线路的安全运行。
110kV变电站的继电保护系统应包括主保护和备用保护,在设计之初需要结合电网的特点和负载情况,合理选择保护装置、传感器和连接方式,确保继电保护系统的可靠性和稳定性。
2.继电保护装置的选择在110kV变电站继电保护系统设计中,需要选择合适的继电保护装置,常见的有电流互感器、电压互感器和继电保护设备。
电流互感器用于测量电流、检测过流和短路故障,电压互感器用于测量电压、检测过压和欠压故障,而继电保护设备则根据测量的电流和电压信号进行逻辑判断,实现对电网的保护功能。
3.继电保护方案设计110kV变电站继电保护系统设计中,继电保护系统与其他系统之间需要进行合理的联锁设计,以确保在电网发生故障时能够实现快速、准确的隔离和保护。
联锁设计应考虑继电保护系统与自动化控制系统、电气设备和保护装置之间的逻辑关系,根据需要设置相应的联锁信号和动作条件,确保整个变电站系统能够协调运行。
110kV变电站继电保护系统在设计完成后,需要进行仿真分析,验证其在各种故障情况下的保护动作情况和保护范围。
通过仿真分析可以发现设计中存在的问题和不足,及时对继电保护系统进行调整和改进,确保其在实际运行中能够可靠地发挥作用。
三、自动化系统设计110kV变电站的自动化系统包括远动控制、监控、数据采集和故障诊断等功能,其目的是实现对电网设备和线路的远程监控和控制,提高运行效率和安全性。
在自动化系统设计中需要考虑设备的可靠性、通信网络的稳定性和数据的实时性,确保自动化系统能够满足变电站的实际需求。
110KV变电站继电保护设计110/35/10KV变电站微机保护设计第一章综述第一节继电保护的发展简史继电保护技术是随着电力系统的发展而发展起来的。
继电保护原理经历一系列的发展,从开始的单一过电流保护到现在的差动保护、距离保护、高频保护、微机保护、行波保护以及现在研究的光纤保护.继电保护装置也经历了三代,即电磁型继电保护,晶体管型继电保护和微机型继电保护(简称微机保护)。
与过去的保护装置相比,微机保护具有巨大的计算、分析和逻辑判断能力,有存储记忆功能,可以实现任何性能完善且复杂的原理。
微机保护可连续不断地对本身地工作情况进行自检,其工作可靠性高。
此外,微机保护可用同一硬件实现不同地保护原理,这使保护装置的制造大为简化,也容易实行保护装置的标准化。
微机保护除了保护功能外,还可兼有故障滤波、故障测距、事件顺序记录、和调度计算机交换信息等辅助功能,这对简化保护的调试、事故分析和事故处理等都有重大的意义。
由于微机保护装置的巨大优越性和潜力,因而受到了运行人员的欢迎,进入90年代以来,在我国得到了大量应用,将成为继电保护装置的主要型式。
可以说微机保护代表着电力系统继电保护的未来,将成为未来电力系统保护、控制、运行调度及事故处理的统一计算机系统的组成部分。
第二节继电保护的作用继电保护装置,就是指能反应电力系统中电气元件发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本任务是:一、自动,迅速,有选择性地将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证其它无故障部分迅速恢复正常运行;二、反应电气元件地不正常运行状态,并根据运行维护地条件(例如有无经常值班人员),而动作于发出信号、减负荷或跳闸。
此时一般不要求动作,而是根据对电力系统及元件地危害程度规定一定地延时,以免不必要的动作和由于干扰而引起的误动作。
1110/35/10KV变电站微机保护设计第三节继电保护的基本要求即在电力系统的电气元件发生故障或不正常运行时,保护动作必须具有选择性、速动性、灵敏性和可靠性。
毕业设计课题:导师:姓名:班级:日期:摘要中国的电力工业作为国家最重要的能源工业,一直处于优先发展的地位,电力企业的发展也是令人瞩目的。
电力系统的飞速发展对继电保护不断提出新的要求,也使得继电保护得以飞速的发展。
本次毕业设计以110KV变电所的变压器、输电线路和电气接线方式作为主要原始数据,本设计围绕110KV变电所的继电保护设计,根据原始资料提供的变电站一次系统图,重点介绍变压器的差动保护和瓦斯保护,及线路的速断保护和过流保护。
通过计算和比较确定了变电站中电气设备的保护和自动装置的初步设计方案和配置选型,确定了保护计算的运行方式。
关键词:线路继电保护,变压器的继电保护目录第一章绪论 (4)第二章电气主接线 (6)第三章电气设备简介 (13)第四章继电保护基本知识 (15)第五章主变压器继电保护 (19)第六章110kV线路继电保护保护 (23)第七章结束语 (25)第八章参考文献 (26)第一章绪论第一节电力生产重要特点电力生产过程有别于其他工业生产过程的一个重要特点,就是它的生产、输送、变换、分配、消费的几个环节是在同一个时间内同步瞬间完成。
电力生产过程要求供需严格动态平衡,一旦失去平衡生产过程就要受到破坏,甚至造成系统瓦解,无法维持正常生产。
随着经济的快速发展,负荷大幅度增加,使得电网规模不断扩大,高电压、大机组、长距离输电、电网互联的趋势,使电网结构越来越复杂,加强电力资源的优化配置,最大限度满足电力需求,保证电网的安全稳定成为人们探讨的问题之一。
虽然系统中有可能遭受短路电流破坏的一次设备都进行了短路动、热稳定度的校验,但这只能保证它们在短时间内能承受住短路电流的破坏。
时间一长,就会无一例外地遭受破坏。
而在供电系统中,要想完全杜绝电路事故是不可能的。
继电保护是一种电力系统的反事故自动装置,它能在系统发生故障或不正常运行时,迅速,准确地切除故障元件或发出信号以便及时处理。
可见继电保护是任何电力系统必不可少的组成部分,对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生,都有极其重要的作用。
110KV电网继电保护设计前言电力系统是国民经济发展的基础设施之一,在能源结构中起着重要的作用。
随着电力行业的快速发展和电力工程技术的提升,电力系统的规模不断扩大,各种新技术和新设备的不断引进,电力系统的安全运行和可靠性变得越来越重要。
本文将着重介绍110KV电网继电保护设计的相关内容。
一、继电保护的分类继电保护是电力系统重要的保护措施之一,其作用是在电力系统发生故障时,对系统中被保护设备进行及时准确的保护,以达到保护电力设备的目的。
继电保护的分类根据保护对象可以分为发电机继电保护、变电站继电保护、输电线路继电保护等。
根据保护方式可以分为电流保护、电压保护、漏电保护等。
二、110KV电网继电保护方案110KV电网是电力系统中的一种高压电网,其覆盖着广阔的电力输送范围,因此需要进行继电保护。
110KV电网继电保护方案应当包括以下几个方面:1. 识别和保护故障点110KV电力系统的故障种类较多,主要有短路、过流、过载等。
继电保护在保护电力设备时,要快速准确的识别故障点,并进行相应的保护动作。
2. 故障传递范围评估在电力系统中,故障的传递范围是非常广泛的,因此需要对故障传递范围进行评估,以避免故障扩散,造成更加严重的后果。
3. 继电保护方案选择为了避免发生电力设备损坏的情况,需要选择合适的继电保护方案,以保证电力设备的长期运行。
4. 实时监测和控制系统针对110KV电网的复杂性和大规模性,需要通过实时监测和控制系统,以控制整个电力系统的运行状态,并做出相应的调度。
三、影响110KV电网继电保护性能的因素110KV电网的继电保护方案不仅需要考虑到各个方面的细节,更需要考虑到影响110KV电网继电保护性能的因素,主要包括以下几个方面:1. 环境因素环境因素是影响110KV电网继电保护性能的重要因素,环境因素包括温度、湿度、湍流、雷击等因素。
2. 地形因素地形因素是影响110KV电网继电保护性能的重要因素之一,地形因素包括山区、平原、海滨等因素,也包括电力系统本身的地形因素。
目录摘要 (3)关键词 (3)1 运行方式的选择 (3)1.1 运行方式的选择原则 (3)1.2 本次设计的具体运行方式的选择 (4)2.电网各个元件参数计算及负荷电流计算 (5)2.1基准值选择 (5)2.2电网各元件等值电抗计算 (5)3短路电流计算 (7)3.1电网等效电路图 (7)3.2短路电流计算 (7)4 继电保护距离保护的整定计算和校验 (25)4.1 断路器1距离保护的整定计算和校验 (25)4.2断路器2距离保护的整定计算和校验 (28)4.3断路器3距离保护的整定计算和校验 (30)4.4断路器4距离保护的整定计算和校验 (30)4.5断路器5距离保护的整定计算和校验 (32)4.6断路器6距离保护的整定计算和校验 (34)4.7断路器7距离保护的整定计算和校验 (34)5继电保护零序电流保护的整定计算和校验 (35)5.1断路器1零序电流保护的整定计算和校验 (35)5.2断路器2零序电流保护的整定计算和校验 (37)5.3断路器3零序电流保护І段的整定计算和校验 (38)5.4断路器4零序电流保护的整定计算和校验 (39)5.5断路器5零序电流保护的整定计算和校验 (41)5.6断路器6零序电流保护І段的整定计算 (42)5.7断路器7零序电流保护І段的整定计算和校验 (43)6对所选择的保护装置进行综合评价 (43)6.1 对零序电流保护的评价 (43)6.2 电流保护的综合评价 (44)6.3 距离保护的综合评价 (44)结束语 (45)参考文献 (46)摘要:为给110KV单电源环形电网进行继电保护设计,首先选择过电流保护,对电网进行短路电流计算,包括适中电流的正序、负序、零序电流的短路计算,整定电流保护的整定值。
在过电流保护不满足的情况下,相间故障选择距离保护,接地故障选择零序电流保护,同时对距离保护、零序电流保护进行整定计算,并用AUOCAD绘制出保护配置原理图。
关键词:继电保护、短路电流、整定计算1 运行方式的选择1.1 运行方式的选择原则1.1.1 发电机、变压器运行方式选择的原则(1)一个发电厂有两台机组时,一般应考虑全停方式,一台检修,另一台故障;当有三台以上机组时,则选择其中两台容量较大机组同时停用的方式。
对水电厂,还应根据水库运行方式选择。
(2)一个发电厂、变电站的母线上无论接几台变压器,一般应考虑其中容量最大的一台停用。
1.1.2 变压器中性点接地选择原则(1)发电厂、变电所低压侧有电源的变压器,中性点均要接地。
(2)自耦型和有绝缘要求的其它变压器,其中性点必须接地。
(3)T接于线路上的变压器,以不接地运行为宜。
(4)为防止操作过电压,在操作时应临时将变压器中性点接地,操作完毕后再断开,这种情况不按接地运行考虑。
1.1.3 线路运行方式选择原则(1)一个发电厂、变电站线线上接有多条线路,一般考虑选择一条线路检修,另一条线路又故障的方式。
(2)双回路一般不考虑同时停用。
1.1.4 流过保护的最大、电小短路电流计算方式的选择(1)相间保护对单侧电源的辐射形网络,流过保护的最大短路电流出现在最大运行方式;而最小短路电流,则出现在最小运行方式。
对于双电源的网络,一般(当取Z1=Z2时)与对侧电源的运行方式无关,可按单侧电源的方法选择。
对于环状网络中的线路,流过保护的电大短路电流应选取开环运行方式,开环点应选在所整定保护线路的相邻下一线线路上。
而对于电小短路电流,则应选闭环运行方式,同时再合理停用该保护背后的机组、变压器及线路。
(2)零序电流保护对于单侧电源的辐射形网络,流过保护的最大零序短路电流与最小零序电流,其选择方法可参照相间短路中所述,只需注意变压器接地点的变化。
对于双电源的网络及环状网,同样参照相间短路中所述,其重点也是考虑变压器接地点的变化。
1.1.5 选取流过保护的最大负荷电流的原则选取流过保护的最大负荷电流的原则如下:(1)备用电源自动投入引起的增加负荷。
(2)并联运行线路的减少,负荷的转移。
(3)环状网络的开环运行,负荷的转移。
(4)对于双侧电源的线路,当一侧电源突然切除发电机,引起另一侧增加负荷。
1.2 本次设计的具体运行方式的选择电力系统运行方式的变化,直接影响保护的性能。
因此,在对继电保护进行整定计弊之前,首先应该分析运行方式。
这里要着重说明继电保护的最大运行方式是指电网在某种连接情况下通过保护的电流值最大,继电保护的最小运行方式是指电网在某种连接情况下通过保护的电流值最小。
因此,系统的最大运行方式不一定就是保护的最大运行方式;系统的最小运行方式也不一定就是保护的最小运行方式。
现结合本次设计具体说明如下,系统的最大运行方式是所有设备全部投入运行;系统的最小运行方式为发电机G1和G2投入,发电机G3停运。
对保护1而言,其最大运行方式应该是在系统最大运行方式下线路L1回路断开,其他设备全投;保护1的最小运行方式应该是:在系统的最小运行方式下线路L1+L2与L3并联运行。
2.电网各个元件参数计算及负荷电流计算2.1基准值选择基准功率:SB=100MV·A,基准电压:VB=115V。
基准电流:IB=SB/1.732 VB=100×103/1.732×115=0.502KA;基准电抗:ZB=VB/1.732 IB=115×103/1.732×502=132.25Ω;电压标幺值:E=E(2)=1.052.2电网各元件等值电抗计算2.2.1输电线路等值电抗计算(1) 线路L1等值电抗计算正序以及负序电抗:XL1= X1L1=0.4×50=20ΩXL1*= XL1/ ZB=20/132.25=0.1512零序电抗:XL10= X0L1= 3X1L1=3×0.4×50=60ΩXL10*= XL10/ ZB=60/132.25=0.4537(2) 线路L2等值电抗计算正序以及负序电抗:XL2= X1L2=0.4×40=16ΩXL2*= XL2/ ZB=16/132.25=0.121零序电抗:XL20= X0L2= 3X1L2=3×0.4×40=48ΩXL20*= XL20/ ZB=48/132.25=0.363(3) 线路L3等值电抗计算正序以及负序电抗:XL3= X1L3=0.4×90=36ΩXL3*= XL3/ ZB=36/132.25=0.2722零序电抗:XL30= X0L3= 3X1L3=3×0.4×90=108ΩXL30*= XL30/ ZB=108/132.25=0.8166(4) 线路L4等值电抗计算正序以及负序电抗:XL4= X1L4=0.4×25=10ΩXL4*= XL4/ ZB=10/132.25=0.0756零序电抗:XL40= X0L4= 3X1L4=3×0.4×25=30ΩXL40*= XL40/ ZB=30/132.25=0.22682.2.2变压器等值电抗计算(1) 变压器T1、T2等值电抗计算XT1= XT2=(UK%/100)×(VN2×103/ SN)≈40.333ΩXT1*= XT2*=XT1/ ZB=40.333/132.25=0.3050(2) 变压器T3等值电抗计算XT3=(UK%/100)×(VN2×103/ SN)≈21.175ΩXT3*=XT3/ ZB=21.175/132.25=0.1601(3) 变压器T4、T5、T6、T7等值电抗计算XT4= XT5=XT6= XT7=(UK%/100)×(VN2×103/ SN)≈63.5ΩXT6*= XT7* = XT4*= XT5*=0.4802(4) 变压器T8等值电抗计算XT1=(UK%/100)×(VN2×103/ SN)≈84.7ΩXT8*= XT8/ ZB=84.7/132.25=0.64052.2.3发电机等值电抗计算(1)发电机G1、G2电抗标幺值计算XG1* = XG2*=Xd1SB/ SG1= Xd1SB COSφ/ PG1=0.132×100×0.8/25=0.4224(2)发电机G3电抗标幺值计算XG3*=Xd3SB/ SG3= Xd3SB COSφ/ PG3=0.129×100×0.8/50=0.20642.2.4最大负荷电流计算(1) B、C母线最大负荷电流计算最大负荷电流计算(拆算到110KV)IfhB ·max = IfhC·max = PfhBmax Vav2 / 1.732 U COSφ=20×103/1.732×115×0.8≈0.1255KA;(2) D母线最大负荷电流计算最大负荷电流计算(拆算到110KV)IfhD ·max = PfhDmax Vav2 / 1.732 U COSφ=12×103/1.732×115×0.8≈0.0753KA2.2.5 各线路运行方式下流过断路器的最大负荷电流(1) 保护1的最大运行方式:发电机FI、P2、F3全投入,继开线路L1;通过保护1的最大负荷电流为AIfh34179131131max=++=⋅;保护1的最小运行方式:发电机F3停,线路全部运行。
(2) 保护2的最大运行方式:发电机Fl、P2、F3全投入,断开L3回路;通过保护2最大负荷电流为AIfh34179131131max=++=⋅。
保护2的最小运行方式;F3停,线路全部运行。
(3) 保护4的最大运行方式:Fl、F 2、F3全投,继开线路L3;通过保护4的最大负荷电流为AIfh21079131max=+=⋅。
保护4的最小运行方式:F3停,线路全部运行。
(4) 保护5的最大运行方式:F1、F2、F3全投入,断开线路L1;通过保护5的最大负荷电流为AIfh131max=⋅。
保护5的最小运行方式:F3停,线路全部运行。
