完整水泵选型计算公式

水泵的选型和总扬程的计算引言：水泵是一种将机械能转化成液体能量的机械设备，广泛应用于工农业生产和城市供水等领域。

在进行水泵选型和总扬程计算时，需要考虑多种因素，包括流量、扬程、介质属性等。

本文将从水泵选型和总扬程计算两个方面进行详细介绍。

一、水泵选型：1.流量要求：根据实际使用场景和需求量确定所需的流量。

流量单位一般为立方米/小时（m3/h）或升/秒（L/s）。

流量=使用场景的需求量/使用时间2.扬程要求：扬程是指水泵将水抬升到所需高度的能力。

扬程单位一般为米（m）。

扬程=抬升的高度+阻力或摩擦损失引起的压头+增压设备引起的压头3.介质属性：介质包括水、油、气体等，不同介质的性质（如温度、粘度、腐蚀性等）将影响水泵的材质和密封方式的选择。

4.装置方式：水泵可以分为水平、垂直和倾斜三种装置方式。

根据使用场景和要求选择适合的装置方式。

5.动力要求：根据实际情况选择适合的动力形式，如电动、液压、气动等。

6.经济性考虑：在选型时需要综合考虑价格、维护成本、能耗等因素，选择性价比最高的水泵。

二、总扬程计算：总扬程是指水泵将液体运送到指定高度所需的扬程。

计算总扬程时需要考虑以下因素：1.抬升高度：即将液体抬升到所需高度的高度差。

例如，将水从地面送到楼顶，高度差即为楼高。

2.摩擦损失和阻力：液体在输送过程中会产生摩擦损失和阻力，增加了所需的扬程。

这些损失和阻力与管道的材质、长度、直径等因素有关。

3.增压设备引起的压头：在一些特殊情况下，需要使用增压设备，如压力罐、压力泵等。

这些设备会产生附加的扬程。

总扬程=抬升高度+摩擦损失和阻力+增压设备引起的压头在实际计算过程中，可以使用以下公式来计算总扬程：总扬程=高度差+摩擦损失+增压设备引起的压头其中1.高度差可以根据实际场景和需求量来确定。

例如，将水从地面抬升到楼顶，楼高即为高度差。

2.摩擦损失可以通过流体力学方程和管道特性曲线进行估算。

3.增压设备引起的压头可以根据所选用的设备参数和性能曲线来确定。

水泵选型与功率估算1、水泵选择水泵的选择，除了使它的出力满足最大运行流量外，它的扬程还应克服其流程中各种阻力和送水的净高度。

（达西公式）1.1管道阻力hf，式中λ——摩擦系数l ——管道长度，md ——管道的计算内径，mv ——平均流速，m/s当管道的的管材、直径、流速、水温一定时，（λ/d）*（v2/2g）为常数，称为水力坡降（可查询水力坡降图），以i表示。

h= iL， mf1.2 局部阻力hJ当水流流过缩口、阀门、三通管、弯管等部件时，都会有水头损失，因此这些部件有阻力，这种阻力称为局部阻力，计算方法：，式中ζ——局部阻力系数；可查表。

1.3 过滤器阻力hf,0计算清洁滤层水头损失的Ergun公式：式中 m ——滤层空隙率ρ——滤料密度L ——滤料高度de——毛细管直径u ——滤速μ——水的粘度以上公式用于估算滤床阻力。

1.4 树脂层阻力hS树脂层对水流的阻力，可按经验公式估算：式中 hR——树脂层高，m；dR——树脂平均粒径，mm；ν——水的粘度系数，cm2/s，1.5 清水泵扬程的选择（某项目）H=hf +hf,0+hJ+hS1+H1式中 H1——中间水箱高度，m；Hs1——阳床树脂层水头损失，m取值：H1=3m经过估算H≥37m，因此清水泵扬程选择p≥0.4MPa。

1.5 中间水泵扬程的选择（某项目）H=hf + hJ+hS2+HS3+H2式中 HS2——阴床树脂层水头损失，m；Hs3——混床树脂层水头损失，m；H2——除盐水箱高度，m；取值：H2=15m经过估算H≥53m，因此清水泵扬程选择p≥0.55MPa。

2、水泵功率的估算通常我们根据水泵的流量Q、扬程H即可估算水泵功率，所计算的功率为满足条件最小功率。

计算公式如下：式中 W 为水泵功率，kWq 为水泵流量，m3/hh 为水泵扬程，mλ为水泵安全系数，一般取值λ=1.2~1.25；η为水泵效率，η=0.7~0.85。

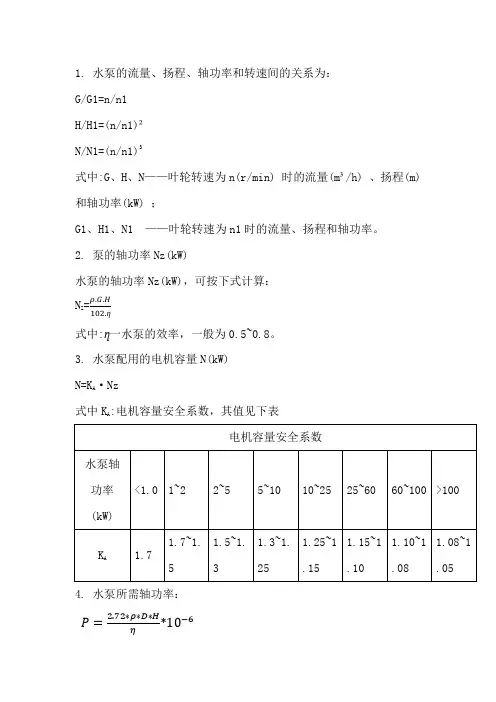

1.水泵的流量、扬程、轴功率和转速间的关系为：
G/G1=n/n1
H/H1=(n/n1)²
N/N1=(n/n1)3
式中:G、H、N——叶轮转速为n(r/min) 时的流量(m³/h) 、扬程(m) 和轴功率(kW) ；
G1、H1、N1 ——叶轮转速为n1时的流量、扬程和轴功率。

2.泵的轴功率Nz(kW)
水泵的轴功率Nz(kW)，可按下式计算：
N Z=ρ.G.H
102.ƞ
式中:ƞ一水泵的效率，一般为0.5~0.8。

3.水泵配用的电机容量N(kW)
N=K A·Nz
式中K A:电机容量安全系数，其值见下表
4.水泵所需轴功率：
P=2.72∗ρ∗D∗H
*10−6
η
式中
P:水泵轴功率，kW ；
D:水泵流量，t/h ；
ρ:流体密度，kg/m 3
H:水泵扬程， mH 2O(10kPa) ；
η:水泵效率，%。

5. 水泵配用电动机额定功率：
P e =KP
式中
P e ：水泵配用电动机额定功率，kW ；
K ：配用电动机容量的机械贮备系数，对于水泵，K=1.20； P ：水泵运行中可能出现的最大流量所对应的轴功率，kW.
6. 水泵配用电动机的额定电流：
式中
I:电动机额定电流，A ；
P e :水泵配用电动机额定功率，kW ；
U:电动机电压，取380V ；
COS φ∗η:功率因数与电动机效率的乘积，此值与电动机转速和容量有关，对于Y 型电动机,转速为1450r/min 、功率为100kW 左右时，COS φ∗η=0.8~0.85。

I=e 3
√3∗UCOSφ∗η。

泵用计算公式泵是一种将机械能转化为流体动能的装置，广泛应用于各个工业领域。

为了计算泵的性能和选择合适的泵，我们需要了解一些基本的泵用计算公式。

在本文中，我们将介绍一些常用的泵用计算公式。

1.流量公式流量是指泵单位时间内输送的液体量，通常用单位时间内流过的液体体积来表示。

流量的计算公式如下：流量(Q)=单位时间内流过的液体体积(V)/单位时间(t)或者Q=V/t流量的单位通常为立方米/小时(m³/h)或者升/分钟(L/min)。

2.扬程公式扬程是指液体在泵中运动时克服的阻力高度，通常用米数来表示。

扬程的计算公式如下：扬程(H)=出口压力(P2)-入口压力(P1)/密度(ρ)*重力加速度(g)或者H=(P2-P1)/(ρ*g)扬程的单位通常为米(m)。

3.功率公式泵的功率是指泵所消耗的能量，通常用功率来表示。

功率的计算公式如下：功率(P)=流量(Q)*扬程(H)/效率(η)或者P=Q*H/η功率的单位通常为千瓦(kW)或者马力(HP)。

4.NPSH公式NPSH是指泵入口处所需的净正吸入压力，用来保证泵不会产生汽蚀。

NPSH的计算公式如下：NPSH=(P1-Pv)/(ρ*g)-(hL/H)或者NPSH=(P1-Pv)/(ρ*g)-((Hf+Hs)/H)其中，P1为入口压力，Pv为蒸汽压力，ρ为液体密度，g为重力加速度，hL为液体损失，H为扬程，Hf为摩擦扬程，Hs为调节器的总扬程。

5.效率公式泵的效率是指泵能量转换的能力，即输出功率与输入功率的比值。

效率的计算公式如下：效率(η)=输出功率/输入功率或者η = Pout / Pin其中，Pout为输出功率，Pin为输入功率。

这些是一些常用的泵用计算公式，通过这些公式，我们可以准确地计算泵的性能，并选择适合的泵来满足不同的工业应用需求。

同时，还需要注意对计算中的参数进行准确的测量和取值，以确保计算结果的准确性。

一、 喷嘴选型根据要求查雾的池内样本，选10个除磷喷嘴3/8 TDSS 40027kv-lcv(15°R)。

参数：喷角区分40°，额定压力5MPa ，喷量27.7L/min ，喷嘴右倾15°。

二、水泵选型计算1、水泵必须的排水能力 Q B =2016.2242024max ⨯=Q = 19.44 m 3/h 其中，系统需要最大流量16.2）601027.7（10-3max =⨯⨯⨯=Q m 3/h2、水泵扬程估算 H=K （H P +H X ）= 1.3 ⨯（178+2）=234 m其中：H P ：排水高度，160+18=178m ；（16mPa ，扬程取160m ）H X ：吸水高度，2m ；K ：管路损失系数，竖井K=1.1—1.5，斜井∂＜20°时K=1.3～1.35，∂=20°～30°时6K=1.25～1.3，∂＞30°时K=1.2～1.25，这里取1.3。

查南方泵业样本，故选轻型立式多级离心泵CDL42-120-2，扬程238m ，流量42m 3/h ，功率45kW ，转速2900r/min 。

三、管路选择计算 1、管径：泵出水管道86.2290042'900'=⨯==ππV Q d nmm泵进水管道121.9190042'900'=⨯==ππV Q d nmm其中： Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m ，这里泵进水管流速为1m/s ，泵出水管流速为1.5m/s 。

查液压手册，选泵出水管道内径89mm ，泵进水管道内径133mm 2、管壁厚计算 泵进水口0.7mm600/823318.0][2=⨯⨯==σδpd泵出水口7.12mm600/628916][2=⨯⨯==σδpd查液压手册，选泵出水管道壁厚5mm ，泵进水管道壁厚8mm3、流速计算 泵进水流速0.840.1333.149004290022=⨯⨯==d Q V n π m/s 泵出水流速 1.880.0893.149004290022=⨯⨯==d Q V n π m/s四、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +g Vp 22）*1.7 1.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98；K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。

水泵的选型计算办法1. 引言水泵是用来输送液体的装置，广泛应用于工业、建筑、农业和家庭等领域。

正确选型是保证水泵能够正常运行的关键因素之一。

本文将介绍水泵选型的计算办法。

2. 流量计算在选型过程中，首先需要计算所需的流量。

流量是指单位时间内液体通过水泵的体积或质量。

常用的计算公式为：流量 = 液体速度 ×截面积其中，液体速度可以通过如下公式计算：液体速度 = 进口速度系数 ×入口速度在具体的应用中，根据工艺要求和管道设计参数，可以确定进口速度系数和入口速度。

3. 扬程计算扬程是指水泵将液体抬高的高度。

正确计算扬程是选型的关键步骤之一。

常用的计算公式为：扬程 = 高度 + 摩擦损失 + 压力损失 + 动能损失其中，高度是指液体需要抬高的高度；摩擦损失、压力损失和动能损失是指液体通过管道、阀门和附件过程中的能量损失。

4. 功率计算在选型过程中，还需要计算水泵所需的功率。

功率是指泵需要提供的能量，用来克服摩擦、压力和动能损失。

常用的计算公式为：功率 = 流量 ×扬程 / 效率其中，效率是指水泵的能量转换效率。

不同类型的水泵具有不同的效率，需要根据具体情况进行选择。

5. 其他因素考虑除了流量、扬程和功率的计算外，选型过程中还需要考虑其他因素，包括工作条件、液体属性、泵的耐用性和维护要求等。

根据具体的应用需求，选择适合的水泵类型和品牌。

6. 结论正确的水泵选型计算办法是确保水泵正常运行的关键。

通过计算流量、扬程和功率，并考虑其他因素，可以选择合适的水泵类型和品牌。

在实际应用中，还需要根据具体情况进行调整和优化。

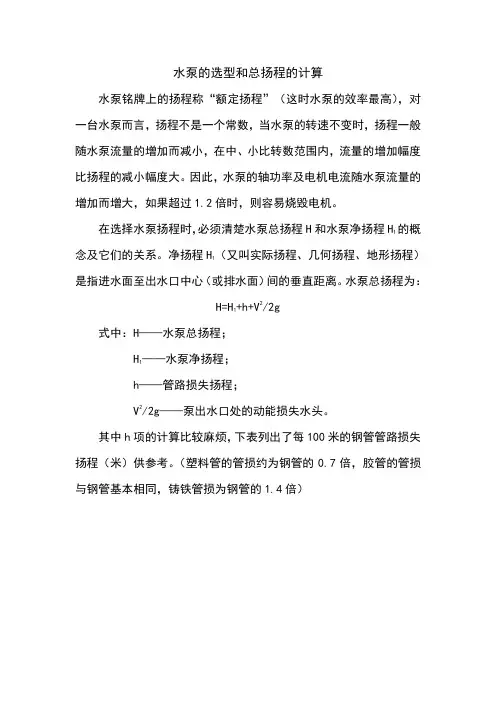

水泵的选型和总扬程的计算水泵铭牌上的扬程称“额定扬程”（这时水泵的效率最高），对一台水泵而言，扬程不是一个常数，当水泵的转速不变时，扬程一般随水泵流量的增加而减小，在中、小比转数范围内，流量的增加幅度比扬程的减小幅度大。

因此，水泵的轴功率及电机电流随水泵流量的增加而增大，如果超过1.2倍时，则容易烧毁电机。

在选择水泵扬程时，必须清楚水泵总扬程H和水泵净扬程H1的概念及它们的关系。

净扬程H1（又叫实际扬程、几何扬程、地形扬程）是指进水面至出水口中心（或排水面）间的垂直距离。

水泵总扬程为：H=H1+h+V2/2g式中：H——水泵总扬程；H1——水泵净扬程；h——管路损失扬程；V2/2g——泵出水口处的动能损失水头。

其中h项的计算比较麻烦，下表列出了每100米的钢管管路损失扬程（米）供参考。

（塑料管的管损约为钢管的0.7倍，胶管的管损与钢管基本相同，铸铁管损为钢管的1.4倍）从上表查出的数除以100，再乘以管路的长度（米）就得到所求的h损失扬程。

动能损失水头V2/2g对于不同管径为流量的函数，不同管径的数值见表例如，确定一眼深水井的动水位为85m，涌水量为50m3/h，输水管路长度110m，公称内径为75mm的钢管，试计算水泵总扬程。

从表中查出每100m管损为15m，那么管损h=110÷100×15=16.5mV2/2g=0.0002015Q2≈0.5m所以总扬程 H=85+16.5+0.5=102m选择水泵时水泵的额定扬程应为总扬程的1~1.1倍，就上面例子而言，H泵=（1~1.1）×H=102~112.2m查说明书型号为200QJ50-150/7-25需要说明的是，每种泵都有一个适用范围，一般扬程允许在0.9~1.05倍额定扬程范围内使用，流量在0.7~1.2倍额定流量范围内使用。

为保证电泵的起动顺利和正常运转，要求变压器负载功率不应超过其额定容量的75%。

变压器至水泵负载点的距离应尽量缩短，对于功率大于45kW的电机要求变压器至井口的距离应不大于20m，如果超过此距离，应考虑加粗引线电缆直径。

+535水泵选型一、+535水泵选型基本参数正常用水量：Qz=200m 3/h 正常用水期Rz=320天 最大用水量：Qmax=400m 3/h 最大用水期Rman=45天 排水高度： 从+535水平至+610水平总计75米 二、水泵选型 1、水泵选型依据：《煤矿安全规程》第二百七十八条规定，主要排水设备应符合下列要求： 水泵：必须有工作、备用和检修水泵。

工作水泵的能力，应能在20h 内排水矿井24h 的正常用水量，(包括充填水及其他用水)。

备用水泵的能力应不小于工作水泵能力的70%，工作和备用水泵的总能力，应能在20h 内排出矿井24h 的最大用水量。

检修水泵的能力应不小于工作水泵能力的25%。

配电设备：应同工作、备用以及检修水泵相适应，并能同时开动工作和备用水泵。

2、水泵的选型计算①、正常用水期，水泵必须的排水能力Q B ≥Qz=1.2×200=240 m3/h②、最大用水期，水泵必须的排水能力Qmax ≥Qmax=1.2×400=480 m 3/h ③、水泵必须的扬程H B =(75+5) ×(1.25~1.35)=100~108m ④、初选水泵 根据用水量Q B 和排水高度H B ,查泵产品目录选取MD280-43×3型号泵,其额定流量Qe=280 m 3/h,额定扬程He=129m.额定效率为0.77工作泵台数:n 1≥QeQ B =280200=0.85, 取n 1=1台备用泵台数：n 2=0.7 n 1=0.7 取n 2=1台 检修泵台数：n 3=0.25n 1=0.25 取n 3=1台 共计3台泵三、确定管路系统、计算管径1、管路趟数确定：《煤矿安全规程》第二百七十八条规定：水管：必须有工作和备用的水管。

工作水管的能力应能配合工作水泵在20h 内排出矿井24h的正常用水量。

工作和备用水管的总能力，应能配合工作和备用水泵在 20h内排出矿井24h的最大用水量。

水泵选择参数及其计算公式水泵是一种用于输送液体的机械设备，广泛应用于工业生产、农业灌溉、城市供水等领域。

选择合适的水泵参数对于提高工作效率、节约能源、延长设备寿命都具有重要意义。

本文将介绍水泵选择参数及其计算公式，帮助读者更好地了解水泵的选择原理和方法。

一、流量。

流量是水泵选择的重要参数之一，通常用来表示单位时间内通过管道或设备的液体体积。

流量的大小直接影响着水泵的工作效率和输送能力。

计算公式如下：Q=3600×q。

其中，Q表示流量，单位为m³/h；q表示流量，单位为L/s。

二、扬程。

扬程是水泵输送液体时所能克服的液体静压力高度，也可以理解为液体从进口到出口所克服的压力。

扬程的大小直接影响着水泵的输送距离和输送高度。

计算公式如下：H=ρgh。

其中，H表示扬程，单位为m；ρ表示液体密度，单位为kg/m³；g表示重力加速度，单位为m/s²；h表示液体静压力高度，单位为m。

三、功率。

水泵的功率是指水泵在单位时间内输送液体所做的功，通常用来表示水泵的工作能力和能耗情况。

功率的大小直接影响着水泵的运行成本和能源消耗。

计算公式如下：P=ρQgHη/3.6×10^6。

其中，P表示功率，单位为kW；ρ表示液体密度，单位为kg/m³；Q表示流量，单位为m³/h；g表示重力加速度，单位为m/s²；H表示扬程，单位为m；η表示水泵的效率，为无量纲。

四、效率。

水泵的效率是指水泵输送液体时所转换的有效功率与输入功率之比，通常用来表示水泵的能源利用率和工作效率。

效率的大小直接影响着水泵的能耗情况和运行稳定性。

计算公式如下：η=QH/75P。

其中，η表示效率，为无量纲；Q表示流量，单位为L/s；H表示扬程，单位为m；P表示功率，单位为kW。

五、选择方法。

在实际工程中，选择合适的水泵参数需要综合考虑流量、扬程、功率和效率等因素。

通常可以按照以下步骤进行选择：1. 确定流量和扬程要求，根据具体工程需要确定所需的流量和扬程，以及工作条件和环境要求。

水泵选型概述水泵是一种常见的流体输送设备，广泛应用于各个领域。

在选择水泵时，需要考虑多个因素，包括流量、扬程、介质性质、工作环境等。

本文将介绍水泵选型的基本原则和注意事项。

1. 流量计算流量是选择水泵的重要参数，指的是单位时间内流经水泵的液体体积。

在选型过程中，首先要确定所需的流量。

1.1. 单位时间内流量计算公式单位时间内流量计算公式为：流量 = 单位时间内流经水泵的液体体积 / 单位时间具体应用场景中，单位时间可以是秒、分钟或小时。

1.2. 流量测量方法一般可以通过以下方法进行流量测量：•现场实测：使用流量计或称重的方法进行实时测量；•使用公式计算：根据待处理液体的体积、密度和单位时间计算得到。

2. 扬程计算扬程是水泵输送液体过程中产生的水头差，是选型过程中的另一个重要参数。

正确计算扬程可以保证选型的准确性。

2.1. 扬程计算公式一般情况下，扬程计算公式为：扬程 = 出口水位 - 入口水位 + 液体的摩擦损失 + 额外的水头损失其中，摩擦损失是指液体在管道中流动时由于摩擦而产生的能量损失，额外的水头损失通常包括管道弯头、阀门等部件对流体的阻力。

2.2. 流体性质对扬程的影响在计算扬程时，还需考虑流体的性质对扬程的影响。

特别是液体的密度和黏度等参数对扬程的影响较大，需要进行详细计算。

3. 介质性质考虑在选择水泵时，应考虑输送介质的性质。

不同介质的性质会对水泵的选型和使用造成一定的影响。

3.1. 具体介质的性质常见介质的性质包括粘度、固体含量、腐蚀性等。

在选型时，要根据介质性质选择适合的水泵类型和材质。

3.2. 特殊介质的处理对于特殊介质，例如高温、腐蚀性强的介质，需要选择具有相应特性的特殊材质制成的水泵，以保证其正常运行和使用寿命。

4. 工作环境考虑在选择水泵时，还要充分考虑工作环境因素。

4.1. 温度变化若工作环境的温度变化较大，需选择具有耐高温或低温性能的水泵，以确保其正常工作。

4.2. 湿度条件湿度条件也会影响水泵的选择。

水泵计算公式范文水泵计算可以分为两个方面：一是流量计算，二是扬程计算。

下面将详细介绍这两个方面的计算方法。

一、流量计算在水泵的选择和设计中，需要首先确定所需的流量，即单位时间内水的体积。

流量大小取决于所需的应用场景，比如家庭用水、农业灌溉、工业生产等等。

下面是常用的几种流量计算公式。

1.瞬时流量计算公式瞬时流量是指单位时间内通过水泵的水的体积，通常用立方米/小时或立方米/秒来表示。

计算公式如下：瞬时流量（立方米/小时）=Q=V/t其中，Q为瞬时流量，V为流经水泵的水的体积，t为时间。

2.平均流量计算公式平均流量是指在一段时间内通过水泵的平均流量，通常用立方米/小时或立方米/秒来表示。

平均流量的计算公式如下：平均流量（立方米/小时）=Q=(V1+V2+...+Vn)/t其中，Q为平均流量，V为流经水泵的每个时间段的水的体积，t为时间，n为时间段数。

3.设计流量计算公式设计流量是指根据实际需求和预测考虑的因素，计算得出的一种理想流量。

通常在工程设计中，需要根据预计用水量和工作条件来确定设计流量。

设计流量的计算公式如下：设计流量（立方米/小时）=Q=Q1+Q2+...其中，Q为设计流量，Q1、Q2等为不同用水设备的流量。

二、扬程计算扬程是指水在泵体内流动时，由于水的重力产生的压力能力。

通过计算扬程可以确定水泵所需的驱动力，以便选择合适的泵。

下面是常用的扬程计算公式。

1.高度扬程计算公式高度扬程是指水从水泵进口到出口所需的扬升高度，通常用米或千米表示。

一般可以通过物理测量或工程图纸来确定高度扬程。

计算公式如下：高度扬程（米）=H其中，H为高度扬程。

2.压力扬程计算公式压力扬程是指水泵所需的驱动力来克服管道阻力和摩擦阻力，使水从入口到出口流动的能力。

压力扬程的计算公式如下：压力扬程（米）=H=(P2-P1)/ρg其中，H为压力扬程，P2为出口压力，P1为入口压力，ρ为水的密度，g为重力加速度。

总结水泵的计算主要包括流量计算和扬程计算。

水泵选型计算公式一、水泵选型计算1、水泵必须的排水能力 Q B =2024maxQ m 3/h 2、水泵扬程估算 H=K （H P +H X ） mH P ：排水高度；H X ：吸水高度；K ：管路损失系数，竖井K=1.1—1.5；斜井∂＜20°时K=1.3～1.35；∂=20°～30°时K=1.25～1.3；∂＞30°时K=1.2～1.25 二、管路选择计算 1、管径： '900'V Q d nπ=m Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m2、管壁厚计算 ⎥⎦⎤⎢⎣⎡+----+=C P d P PPp )65.0(230*)65.0(230211σσδ mm d P ：标准管内径mm ；P ：水管内部工作阻力P=0.11Hsy （测地高度m ） Kg/cm 2；σ：许用应力，无缝管σ=8Kg/mm 2，焊管σ=6 Kg/mm 2，C=1mm ； 3、流速计算 2900d Q V nπ=m/s三、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +gVp 22）*1.71.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98； K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。

大有恬园三期水泵选型计算书集热循环泵选型一、流量计算根据《太阳热水系统设计、安装及工程验收技术规范》GB/T 18713-2002中规定，一般采用每平方米集热器流量为0.01L/s～0.02L/s.大有三期屋面集热面积最大91㎡,最小35㎡.需要水泵最大流量0.91L/s～1.82L/s，换算54.6L/min～109.2L/min水泵最大流量0.35L/s～0.7L/s，换算21L/min～42L/min二、水泵扬程Hb=1.1(H1＋H2)Hb 循环水泵扬程，KPaH1 管道水头损失，KPaH2 加热热备水头损失KPa加热设备安装高度，最高5.2米，最低3.4米管道水头损失H1=R（L+L'）H1=0.12×(48+5)=6.72Kpa最小Hb=1.1(34＋6.72)=45Kpa最大Hb=1.1(52＋6.72）=65Kpa因此最大循环泵符合扬程 6.5m时流量必须在在54.6L/min～109.2L/min因此最小循环泵符合扬程4.5m时流量必须在在21L/min～42L/min 查询威乐热水循环泵PH-251E和PH-254E符合要求最大系统,由于PH-251E重量和价格都高于PH-254E，所以推荐选用PH-254EPH-101E符合最小系统要求。

循环泵选型见附表供热循环泵选型一、流量计算根据设计换热水箱容量500L和800L两种规格，系统管路容量为200L 左右，根据换热容器规定20L/min～80L/min二、扬程计算由于所有用户水箱采用并联，管道阻力只相当于一个盘管阻力。

根据侧试盘管阻力为，82Kpa，水泵扬程Hb=1.1(H1＋H2)管道水头损失H1=R（L+L'）H1=0.12×152=18.24KpaHb=1.1(82＋18.24）=110Kpa因此水泵扬程必须大于11m，供热循环泵在扬程满足11m，流量在20L/min～80L/min查询威乐热水循环泵PH-254E符合系统要求。

泵的性能参数相关计算公式1、最小连续流量：查性能曲线→在所选叶轮直径的那条曲线的最佳效率点的流量取25％（20～30％）。

2、关闭点扬程：查性能曲线→在所选叶轮直径的那条曲线的零流量时的扬程。

3、必需汽蚀馀量：查性能曲线→在需要流量的垂线与汽蚀馀量线（所选的叶轮直径线）的交叉点即是。

4、操作点效率：查性能曲线→在所需要的流量和扬程的交叉点所对应的效率。

5、轴功率计算公式：P=QHr 367.2η6、电机功率选定方法：N=P×安全系数（P≤15kW=×1.25；15＜P≤55kW=×1.15；P＞55kW=×1.1）。

7、最大轴功率：所计算的轴功率乘以系数（P≤30kW=×1.1；P＞3 0kW=×1.2）。

8、泵传动装置效率(ηt)：直联传动＝1.0；平皮带传动＝0.95；三角皮带传动＝0.92；齿轮传动＝0.9～0.97；蜗杆传动＝0.70～0.90。

9、叶轮直径：查性能曲线→以所选点的流量垂线与此点上面的叶轮直径交叉点的扬程按切割定率计算【H H1= (D D1)2】，然后再乘以一个系数（两条叶轮直径线内靠上的乘以1.02，居中的乘以1.03，靠下的乘以1.04）。

10、最大叶轮直径：查性能曲线→是指所选泵的性能曲线上的A 之轮（最大叶轮）直径。

11、支撑方式：CHZE、AY为中心支撑；F、LNK、DBG和立式泵为托架支撑；其它泵为底脚支撑。

12、蜗壳型式：LCZ泵除LCZ200-400、LCZ300-400、LCZ150-5 00、LCZ200-500、LCZ250-500、LCZ300-500为双蜗壳外，其它均为单蜗壳；CHZ泵除CHZ25-200、CHZ25-250、CHZ25-315、C HZ40-160、CHZ40-200、CHZ40-250、CHZ40-315、CHZ50-160、CHZ50-200、CHZ50-250、CHZ50-315、CHZ50-400、CHZ50-450、CHZ80-450为单蜗壳外，其它均为双蜗壳。

、水泵选型计算公式、水泵选型计算24Q1、水泵必须的排水能力 Q B = ------- maxm 3/h202、水泵扬程估算 H=K ( H p +H x ) mH P :排水高度；H x ：吸水高度；K :管路损失系数，竖井K=1.1 — 1.5 ;斜井 V 20。

时＜=1.3 〜1.35 ; =20 ° -30。

时＜=1.25 〜1.3 ;＞ 30。

时＜=1.2 〜1.25二、管路选择计算1、管径： d 1 J Q nm Qn :水泵额定流量；V'经济流速 m/s ;1 900 V'Vp'=1.5 〜2.2m/s ; Vx' 0.8 〜1.5m/s ; dx'= dp' +0.025 m2、管壁厚计算1 P*d pC Cmm12P230(0.65) P230( 0.65) Pd p ：标准管内径 mm ; P :水管内部工作阻力 P=0.11Hsy (测地高度 m ) Kg/cm 2;:许用应力，无缝管 =8Kg/mm 2，焊管 =6 Kg/mm 2, C=1mm ;Q n 2900 d三、管路阻力损失计算1.7 :附加阻力系数四、水泵工作点的确定五、校验计算3、流速计算 m/sLV 2 V 2 d*2g2g总阻力损失计算*1.7H=Hsy+RQ 2 m ;R七装崇Hs y :测地高度m— m ；②甲=85%〜90% n max ；③稳定性：Hsy2g0.9H o六、电机容量计算K=1.3 —1.2 ; Qm=80 — 300 m 3/h , K=1.2 — 1.1 ; Qm > 300 m 3/h , K=1.1 ;水力计算参数表①吸水高度：Hx=Hs-h wx - Q m H m3600*102Kw ; c :传动效率，直联时 c =1 ,联轴节时=0.95 0.98 ; K 备用系数 Qm v 20m 3/h , K=1.5 ; Qm=20 — 80 m 3/h ,。

水泵选型计算公式一、流量的计算在水泵选型前，首先需要确定所需的流量，即单位时间内通过水泵的液体体积。

一般来说，流量的计算公式如下：Q=V/t其中，Q表示流量，单位是m³/h；V表示液体的体积，单位是m³；t表示流动的时间，单位是小时。

二、扬程的计算扬程是指液体从低处被抽到高处时所需要克服的高度。

通常情况下，扬程的计算公式如下：H=(P1-P2)/ρg其中，H表示扬程，单位是m；P1表示液体的起始压力，单位是Pa；P2表示液体的终止压力，单位是Pa；ρ表示液体的密度，单位是kg/m³；g表示重力加速度，单位是m/s²。

三、综合计算公式综合考虑流量和扬程的计算，可以得到水泵选型的综合计算公式如下：Q=3600×(Qv/n)H = Hf + hl + hm + hd其中，Q表示流量，单位是m³/h；Qv表示实际流量，单位是m³/s；n表示效率，范围在0到1之间；H表示扬程，单位是m；Hf表示吸头扬程，单位是m；hl表示泵站损失，单位是m；hm表示主管线损失，单位是m；hd表示生活供水高度，单位是m；P表示所需功率，单位是kW；ρ表示液体的密度，单位是kg/m³；g表示重力加速度，单位是m/s²。

四、其他参数的考虑除了流量和扬程之外，还需要考虑一些其他参数以确定最适合的水泵型号和规格，如液体的温度、粘度、酸碱性等。

根据液体的特性，选择合适的材质和结构的水泵，以确保水泵的性能和寿命。

五、案例分析假设一些项目需要抽水的流量为50m³/h，扬程为25m，抽水时间为8小时。

根据给定的流量和时间可以计算出实际流量：Qv=Q/3600×t=50/3600×8≈0.111m³/s。

假设液体的密度为1000 kg/m³，泵队整体效率为0.85，可以计算出所需的泵头：H = (P1 - P2) / (ρg) = 25将以上数据代入综合计算公式：Q=3600×(Qv/n)≈3600×(0.111/0.85)≈470.6m³/h。

水冷机循环水泵选型计算公式
水冷机的循环水泵是其核心组成部分之一，选型合理与否直接影响整个水冷机的性能和经济效益。

下面介绍一种常用的水冷机循环水泵选型计算公式。

1. 计算循环水泵流量
Q = G / ρ
其中，Q为循环水泵流量，单位为m/h；G为系统循环水质量流量，单位为kg/h；ρ为水的密度，单位为kg/m。

2. 计算循环水泵扬程
H = Hf + Hs + Hr
其中，H为循环水泵扬程，单位为m；Hf为管路阻力损失，单位为m；Hs为水冷机内部阻力损失，单位为m；Hr为循环水泵回路阻力损失，单位为m。

3. 计算循环水泵功率
P = Q × H / η
其中，P为循环水泵功率，单位为kW；η为循环水泵效率，一般取0.8。

以上就是水冷机循环水泵选型计算公式的详细介绍，希望对大家有所帮助。

在实际应用中，还需要考虑一些实际因素，如水冷机的使用环境、水泵类型及品牌等，才能做出更加精准的选型。

- 1 -。

、水泵选型计算公式一、水泵选型计算1、水泵必须的排水能力 Q B =2024maxQ m 3/h 2、水泵扬程估算 H=K （H P +H X ） mH P ：排水高度；H X ：吸水高度；K ：管路损失系数，竖井K=1.1—1.5；斜井∂＜20°时K=1.3～1.35；∂=20°～30°时K=1.25～1.3；∂＞30°时K=1.2～1.25 二、管路选择计算 1、管径： '900'V Q d nπ=m Qn ：水泵额定流量；'V 经济流速m/s ；'Vp =1.5～2.2m/s ；='Vx 0.8～1.5m/s ；'dx ='dp +0.025 m2、管壁厚计算 ⎥⎦⎤⎢⎣⎡+----+=C P d P PPp )65.0(230*)65.0(230211σσδ mm d P ：标准管内径mm ；P ：水管内部工作阻力P=0.11Hsy （测地高度m ） Kg/cm 2；σ：许用应力，无缝管σ=8Kg/mm 2，焊管σ=6 Kg/mm 2，C=1mm ； 3、流速计算 2900d Q V nπ=m/s三、管路阻力损失计算∑+=g V g d LV h 22*22ξλ m ； 总阻力损失计算 h w =（h p +h x +gVp 22）*1.71.7：附加阻力系数 四、水泵工作点的确定 H=Hsy+RQ 2 m ； 22QH Q H H R WSY =-= Hsy ：测地高度 m 五、校验计算①吸水高度：Hx=Hs-h wx -g Vx 22m ；②η2=85%～90%ηmax ；③稳定性：Hsy ≤0.9H 0六、电机容量计算cm mm H Q KN ηηγ102*3600= Kw ；c η：传动效率，直联时c η=1，联轴节时c η=0.95～0.98； K 备用系数Q m ＜20m 3/h ，K=1.5；Q m=20—80 m 3/h ，K=1.3—1.2；Q m=80—300 m 3/h ，K=1.2—1.1；Q m ＞300 m 3/h ，K=1.1；水力计算参数表。

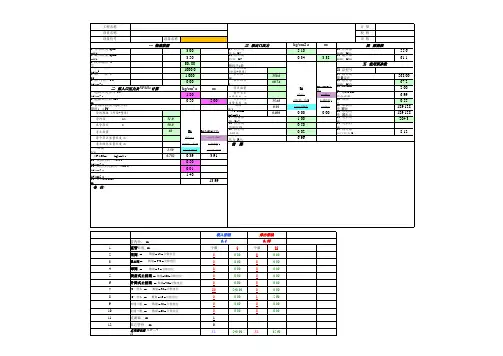

附表2：冷却水泵选型计算书CWP-1.2.3.41.扬程计算H4：冷却塔中水的提升高度（冷却塔水盘到喷水口的高差4mH2O）H1=1.10（mH 2O ）H2：管路局部阻力）H2=6.43（mH 2O ）H3：设备水阻力（冷凝器水阻力6m ）H3=6（mH 2O ）H4：冷却塔中水的提升高度（冷却塔水盘到喷水口的高差4mH2O）H3=4（mH 2O ）H5：冷却塔喷嘴的喷雾压力（5mH2O)H3=5（mH 2O ）H ：H3 ：设备阻力（冷凝器）H5：冷却塔喷嘴的喷雾压力（5mH2O)冷却水泵计算表1系统阻力总合H=(（H1+H2）+H3+H4+H5)*1.1H=（（H1+H2）+H3+H4+H5）*1.1H1：管路沿程阻力H2：管路局部阻力H=24.78（mH2O）2.轴功率N=流量（m3/h)*扬程（mH2O）/367/效率Q：水泵流量（m3/h)Q=399.6（m3/h)H：水泵扬程（m3/h)H=24.78（mH2O）η：效率η=0.75N：水泵轴功率（KW)N=35.97（KW)3.水泵电机功率的选择在选取水泵电机功率时根据ISO5199加上安全余量根据上述计算及上表数据，所选水泵电机功率应为45KW4.水泵的选型:对照ITT水泵样本选择水泵，型号：GISO-200X150-315综上所述：f：震动源频率(设备震动频率f=n/60，n为转速，当设备有几个转速时取小值）f=24.2Hz静态压缩量δ=32mm（设计要求或按规范）δ=32.0mmK：减震器的弹簧常数，K=P/δ（KG/m），其中P为单个弹簧的荷载：P=3*水泵自重M/弹簧个K=110.63Kg/cmn：电机转速转/分钟n=1450CMHM：震源的重量Kg（减震器承受的荷载）M=水泵重量Q2+浮动基础重量Q3+动载1.5R0（静载+干扰力）=1.4Q2+Q3Kg=991.2+604.8Kg=1596Kg对查样本减震器选择广州华侨减震器厂的ZGT系列产品选择广州华侨减震器厂的ZGT系列产品6个/台单个承重：P=354Kg型号：ZGT-1-12个数6个查表得：ZGT-1-12的竖向刚度为:K=117Kg/cm压缩量X=P/K=30mm(符合设计要求）额定荷载：285-570Kg，最佳荷重428Kg系统固频率f0=√9800/（2*3.14*√X ）(按厂家提供计算公式)= 2.9Hz频率比λ：λ=f/f0=8.4传震率T：T=1/[（f/f0)2-1]=0.01隔震率ηη=（1-T ）*100%=99%(符合设计要求）泵自重M/弹簧个数。
