LED显示屏的故障诊断与解决方案1. 概述LED显示屏作为一种常见的显示设备,广泛应用于各种场合。
然而,在使用过程中,可能会出现各种故障,影响其正常运行。
本文档主要介绍了LED显示屏的故障诊断与解决方案,以帮助用户更好地维护和修复LED显示屏。
2. 故障诊断2.1 故障现象在诊断LED显示屏故障之前,首先需要了解故障现象。
例如,显示屏出现花屏、黑屏、闪烁、颜色失真等问题。
通过对故障现象的描述,可以为后续的故障排查提供线索。
2.2 故障排查步骤1. 检查电源:确保LED显示屏电源正常,电压稳定。
若电源问题导致故障,需联系电源供应商进行维修或更换。
2. 检查线缆连接:检查LED显示屏内部和外部的线缆连接是否牢固,有无破损。
若发现连接问题,需重新连接或更换线缆。
3. 检查控制系统:检查LED显示屏的控制系统,包括发送卡、接收卡、数据线等。
若控制系统出现问题,需联系设备供应商进行维修或更换。
4. 检查显示屏硬件:检查LED显示屏的硬件部分,包括LED模块、电源模块、控制模块等。
若硬件出现故障,需联系设备供应商进行维修或更换。
5. 检查软件设置:检查LED显示屏的软件设置,包括亮度、对比度、色度等参数。
若软件设置问题,需调整相关参数以解决问题。
3. 故障解决方案根据故障诊断的结果,采取相应的解决方案。
以下是一些常见的故障及其解决方案:3.1 花屏1. 检查发送卡和接收卡:若发送卡或接收卡出现故障,需更换或维修。
2. 检查数据线连接:若数据线连接不良,需重新连接或更换数据线。
3. 检查软件设置:若软件设置问题,需调整相关参数。
3.2 黑屏1. 检查电源:若电源问题,需维修或更换电源。
2. 检查线缆连接:若线缆连接问题,需重新连接或更换线缆。
3. 检查控制系统:若控制系统故障,需维修或更换。
3.3 闪烁1. 检查电源:若电源电压不稳定,需调整电源或使用稳压器。
2. 检查控制系统:若控制系统故障,需维修或更换。
LED显示屏常见故障及故障分析处理LED显示屏是一种常见的显示设备,广泛应用于室内和室外广告、舞台演出、商场展示等场所。
然而,由于长时间工作和外部环境的影响,LED显示屏也会出现各种故障。
下面将介绍LED显示屏常见的故障及其分析处理方法。
1.电源故障:LED显示屏无法正常开机或显示屏亮度不足。
分析处理方法:-检查电源线是否连接稳固,确保电源供应正常。
-检查电源开关是否损坏,如有损坏需要更换。
-检查电源模块是否短路或故障,如有故障需要修理或更换。
2.显示屏芯片故障:LED显示屏出现闪烁、扭曲或色彩异常。
分析处理方法:-检查驱动芯片是否正常工作,如有问题需要更换。
-检查芯片接触是否良好,确保连接稳固。
-检查信号输入是否正常,检查信号线是否有故障。
3.灯珠故障:LED显示屏出现单个或多个灯珠亮度不均匀或不亮的现象。
分析处理方法:-检查灯珠接触是否良好,确保连接稳固。
-检查灯珠是否老化或损坏,如有需要更换灯珠。
-检查驱动电流是否过大或过小,适当调整电流。
4.显示屏模块故障:LED显示屏部分区域无法正常显示或有色差。
分析处理方法:-检查模块接口是否松动或脱落,确保连接稳固。
-检查模块IC是否正常工作,如有问题需要更换。
-检查模块背板是否变形或烧毁,如有需要修复或更换。
5.控制系统故障:LED显示屏无法响应控制指令或显示效果不符合预期。
分析处理方法:-检查控制卡和控制电路是否正常工作,如有问题需要修理或更换。
-检查控制软件是否设置正确,重新设置或升级软件版本。
-检查控制信号传输线路是否正常,确保连接稳固。
综上所述,LED显示屏常见故障包括电源故障、显示屏芯片故障、灯珠故障、显示屏模块故障和控制系统故障。
对于这些故障,我们可以采取相应的分析处理方法,如检查连接是否稳固,更换故障部件或调整相关参数,以确保LED显示屏能够正常工作。
LED显示屏常见故障检测方法及排除在使用LED显示屏的过程中,常会遇到一些故障,这些故障可能会导致显示屏无法正常运作,影响观看效果。
为了解决这些故障,我们需要进行故障检测并及时进行排除。
下面将介绍LED显示屏常见的故障检测方法及排除措施。
1.亮度不均匀:-检测方法:可用人工目测方法观察显示屏亮度是否一致。
-排除措施:-如果只有局部区域亮度不均匀,可以通过调整亮度控制器或灰度值来解决。
-如果整个屏幕亮度不均匀,可能是亮度衰减模组故障,需要更换模组。
2.无显示或显示异常:-检测方法:检查电源线是否连接正常,是否有显示画面输出。
-排除措施:-检查电源是否正常,排除电源故障。
-检查数据线是否连接正常,排除数据线故障。
-重启显示屏,重新调整显示设置。
3.节目播放异常:-检测方法:检查节目是否能够正常加载并播放。
-检查节目源文件是否正常,重新导入节目文件。
-检查节目播放设备是否正常运行,重新连接或更换设备。
4.显示闪烁:-检测方法:观察显示屏是否有闪烁现象。
-排除措施:-检查电源线是否连接正常,排除电源故障。
-检查显示信号源是否正常,重新连接或更换信号源设备。
5.显示颜色异常:-检测方法:观察显示屏颜色是否正常。
-排除措施:-调整色彩设置,检查是否为色彩设置问题。
-检查数据线连接是否正常,排除数据传输问题。
6.显示屏漏光:-检测方法:关闭其他光源,观察显示屏是否有漏光现象。
-排除措施:-检查显示屏背光是否正常,是否需要更换或修理背光模组。
7.画面花屏:-检测方法:观察显示屏是否有花屏现象。
-检查信号源设备是否正常,重新连接或更换设备。
-检查数据线连接是否正常,排除数据传输问题。
8.显示屏无法开机:-检测方法:检查电源是否接通,显示屏是否有反应。
-排除措施:-检查电源线是否连接正确,排除电源故障。
-检查电源开关是否打开,重新开启显示屏。
9.显示屏出现噪点:-检测方法:观察显示屏是否有噪点出现。
-排除措施:-检查数据线连接是否正常,重新连接或更换数据线。

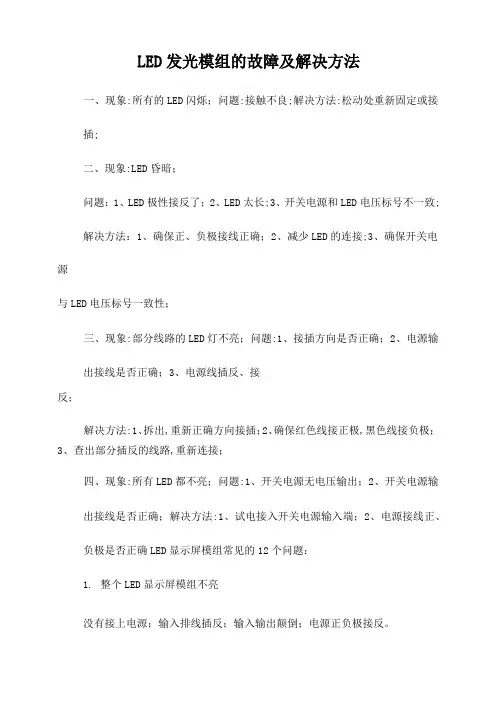

LED发光模组的故障及解决方法一、现象:所有的LED闪烁;问题:接触不良;解决方法:松动处重新固定或接插;二、现象:LED昏暗;问题:1、LED极性接反了;2、LED太长;3、开关电源和LED电压标号不一致;解决方法:1、确保正、负极接线正确;2、减少LED的连接;3、确保开关电源与LED电压标号一致性;三、现象:部分线路的LED灯不亮;问题:1、接插方向是否正确;2、电源输出接线是否正确;3、电源线插反、接反;解决方法:1、拆出,重新正确方向接插;2、确保红色线接正极,黑色线接负极;3、查出部分插反的线路,重新连接;四、现象:所有LED都不亮;问题:1、开关电源无电压输出;2、开关电源输出接线是否正确;解决方法:1、试电接入开关电源输入端;2、电源接线正、负极是否正确LED显示屏模组常见的12个问题:1.整个LED显示屏模组不亮没有接上电源;输入排线插反;输入输出颠倒;电源正负极接反。
2.模组不亮传输正常保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3.模组隔三行有一行不亮4953损坏(是其中一个损坏)。
4.模组隔一行亮一行A信号的问题,请检查74HC245和74HC138是否有虚焊;可以用万用表量74HC138第1脚电压是否等于2.5V左右,如果有更换74HC138;仔细量金针带ICA 信号的通路情况。
5.模组隔二行亮二行B信号的问题,请检查74HC245和74HC138是否有虚焊;可以用万用表量74HC138第2脚电压是否等于2.5V左右,如果有更换74HC138;仔细量金针带ICA 信号的通路情况。
6.上半模组正常下半模组全亮或不亮如果是T08A接口有这种情况,这是应检查下8行DR数据信号是否通路,如正常先更换74HC245如不好再更换第一个74HC595。
7.模组上半部分和下半部分STB和CLK信号是共同的,数据是分开的(如果是T12接口数据也是1个)。
如检查T08A板子是上下半板要分开检查。
LED显示屏常见故障及其排除方法在使用LED显示屏的过程中,常会遭遇一些故障。
以下将列举一些常见的故障,并提供相应的排除方法。
这些故障包括:1.显示屏无法启动:在启动时,显示屏没有反应或者只有一部分屏幕亮起。
-检查电源:确保电源连接正确并且没有松动。
检查电源线是否损坏,如果需要,请更换电源线。
-检查控制卡:检查控制卡是否连接正确。
确认电源开关是否打开。
尝试重新插拔控制卡。
-检查信号线:确保信号线连接正确并且没有松动。
尝试更换信号线。
2.显示屏中出现黑点或亮点。
-清洁屏幕:使用专门的屏幕清洁剂和柔软的布清洁屏幕表面。
避免使用化学溶剂或者硬物品清洁屏幕。
-更换模块:如果清洁无效,可能是像素点出现故障。
尝试更换故障模块。
3.显示内容杂乱或模糊。
-调整分辨率:确认计算机或播放设备的输出分辨率与显示屏的分辨率匹配。
尝试调整码率和刷新率。
-更换信号线:可能是信号线出现问题。
尝试使用新的高质量信号线。
4.显示屏颜色不均匀或出现色差。
-检查光源:确认光源是否正常工作。
尝试更换光源。
-调整颜色设置:有些LED显示屏可以手动调整颜色设置。
尝试调整颜色平衡和对比度。
5.显示内容闪烁。
-调整刷新率:尝试调整刷新率以适应显示屏的要求。
-检查电源:检查电源供应是否稳定。
尝试使用稳定的电源。
6.部分显示区域无法正常显示。
-检查模块连接:检查模块之间的连接是否正确。
尝试重新插拔模块。
-重启显示屏:尝试重启显示屏以重新加载显示内容。
7.显示屏出现闪屏、重影或者卡顿。
-检查信号线:检查信号线是否连接稳定。
尝试更换信号线。
-更新驱动程序:确保计算机或者播放设备的相关驱动程序是最新的版本。
总结起来,对于大多数LED显示屏故障,我们应该首先检查电源、控制卡和信号线是否正常连接,然后尝试调整相关设置。
如果问题仍然存在,我们可以考虑更换故障的模块或者更换相关设备。
最重要的是定期维护和保养LED显示屏,避免灰尘、水分或者其他物质进入显示屏内部,严格控制使用环境的温度和湿度。
LED显示屏常见故障分析一、显示屏无法点亮1.供电问题:首先需要确保电源是否正常连接,电源开关是否打开。
若供电正常,还需检查电源线是否完好无损。
2.信号问题:检查信号线是否连接正确,是否松动或破损。
可尝试更换信号线或使用测试仪进行信号检测。
3.显示卡故障:若供电和信号正常,但显示屏仍无法点亮,可能是显示卡出现故障,需要更换或维修。
二、显示屏出现图像花屏或闪屏1.灰度问题:图像花屏可能是由于显示屏的灰度分辨率与信号输入源不匹配所致。
可以尝试调整灰度参数或更换适配的信号源。
2.信号干扰:若显示屏一闪一闪,可能是由于信号线被干扰所致。
可尝试更换屏蔽效果较好的信号线,或采取增强信号抗干扰的措施。
三、显示屏出现单个或多个像素点不亮1.管脚连接问题:检查像素点是否有松动或断裂的管脚,若有,可尝试重新连接。
如无法修复,可能需要更换相关硬件。
2.电源问题:检查所连接的电源线是否正常工作,电源稳定性不好可能导致像素点不亮。
可以尝试更换电源线或增加电源稳压器。
四、显示屏整体亮度不均匀1.亮度调节问题:检查显示屏的亮度调节参数是否合适,可以尝试调整亮度和对比度。
2.灯珠问题:LED显示屏的亮度不均匀可能是由于灯珠老化或短路引起的。
需要检查并更换受影响的灯珠。
3.驱动板故障:亮度不均匀也可能是因为显示屏的驱动板出现故障,需要更换或维修。
五、显示内容不清晰或出现重影1.分辨率问题:检查显示内容的分辨率是否与显示屏的最佳分辨率匹配,不匹配会导致显示不清晰或出现重影。
2.显示卡参数设置问题:显示卡的参数设置不正确也可能导致显示不清晰或出现重影,需要进行相应的调整。
3.信号线质量问题:信号线质量不好也会影响显示内容的清晰度,可尝试更换质量较好的信号线。
六、其它常见问题1.控制系统故障:如果整个显示屏无法正常工作,可能是控制系统出现故障。
需要检查控制系统的连线和设置,如驱动卡、控制卡等。
2.环境因素:高温、潮湿、污染等环境因素可能导致显示屏出现故障。
故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏,更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏,更换电源
2、检查供电电路
四、重新设置。
某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线,注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机,重新开关显示屏。
2、重新进行设置。
3、用数字表进行测量。
八、换掉这片MAX232。
整屏横向隔几行亮,隔几行不亮网线没有插好把网线插好大屏显示正常,计算机黑屏计算机设置不对重新设置前几屏信息正常,后几屏不正常
1、屏的容量有限,发的信息太多
2、存储器件没有擦除 1、重新发送,减去一些不必要的信息
2、重新发送
九、信息队,但字体缺笔划
做的信息大小和屏的大小不一致重新做信息,大小要设置的和屏的大小一致。
LED电子显示屏常见故障分析及排除方法随着科技的进步,LED电子显示屏在各个领域得到了广泛应用,例如广告牌、舞台背景、体育场馆等。
然而,由于各种原因,LED电子显示屏也会出现一些常见的故障。
本文将对LED电子显示屏常见故障进行分析,并提供相应的排除方法。
1.显示不亮或不稳定这是最常见的故障之一、导致这种问题的原因可能是电源故障、电源线接触不良、信号线接触不良等。
解决办法如下:-检查LED电子显示屏的电源是否通电,查看电源指示灯是否亮起。
如电源异常,更换或修复电源。
-检查电源线是否连接牢固,插头是否有松动的现象。
如有问题,重新连接或更换电源线。
-检查信号线是否连接正确、接触良好。
如有问题,重新连接或更换信号线。
2.显示图像异常或失真这种故障通常由显示控制卡、控制信号源或LED模组问题引起。
解决办法如下:-检查显示控制卡是否正常工作,并确认其连接的电缆是否松动或损坏。
如有问题,重新连接或更换控制卡。
-检查控制信号源是否发送正确的信号,是否存在信号丢失。
如有问题,重新设置或更换控制信号源。
-检查LED模组是否存在灯珠损坏、驱动芯片故障等问题。
如有问题,更换或修复LED模组。
3.显示屏亮度不均匀或部分灯珠不亮这种故障通常由LED灯珠损坏或驱动芯片故障引起。
解决办法如下:-使用专业的LED亮度检测仪检测各个灯珠的亮度情况,找出亮度不均匀或不亮的灯珠。
如有问题,更换故障的LED灯珠。
-检查驱动芯片是否正常工作,并确认LED模组的供电电压是否稳定。
如有问题,更换或修复驱动芯片。
4.显示屏闪烁或颜色不一致这种故障通常由电源质量不稳定、控制信号源问题或显示模式设置错误引起。
-检查LED电子显示屏的电源质量是否稳定,尽量使用品牌优质电源。
如有问题,更换电源。
-检查控制信号源是否发送正确的信号,并确认显示模式设置是否正确。
如有问题,重新设置或更换控制信号源。
5.驱动板故障驱动板是LED电子显示屏的重要组成部分,若驱动板出现故障,整个显示屏将无法正常工作。
LED显示屏常见的故障排除方法1.显示屏无法工作:-检查电源是否连接正常,以及是否有电流输出。
-确认电源开关是否打开。
-检查显示屏是否与控制器连接正常。
-检查显示屏是否损坏,如电路板是否有短路。
2.显示屏无法显示图像:-检查控制器是否发送了正确的信号,以及信号是否传输到显示屏。
-检查显示屏的信号线是否连接正确,如HDMI、VGA等。
-检查显示屏设置,确保输入信号源与显示屏设置相匹配。
-检查显示屏是否被设置为静音或休眠状态。
3.显示屏出现闪烁或颜色不均匀:-检查显示屏电源是否稳定,以及电压输出是否正常。
-检查显示屏电容是否老化,如有需要更换。
-检查显示屏的信号线是否插好,以及是否松动。
4.显示屏有黑点或亮点:-检查显示屏是否有灰尘或污渍,如有需要清洁。
-检查显示屏是否有损坏的像素,如有需要更换。
5.显示屏显示内容模糊或有残影:-检查显示屏的分辨率设置是否与输入信号源相匹配。
-调整显示屏的亮度、对比度和清晰度设置。
-检查显示屏的刷新率,确保与输入信号源相匹配。
6.显示屏出现噪音或干扰:-检查显示屏的电源线是否与其他电源线相交,如需要分开布线。
-关闭附近其他电子设备,以减少电磁干扰。
-检查显示屏的接地是否良好,如需要重新接地。
7.显示屏出现死区或屏幕卡住:-检查显示屏的软件是否更新,如有需要升级软件。
-检查显示屏的驱动程序是否安装正确,如有需要重新安装驱动程序。
-检查显示屏的硬件是否损坏,如有需要更换部件。
总结:LED显示屏常见的故障排除方法包括检查电源连接、信号传输、设置匹配、电压稳定、像素损坏、分辨率设置、电磁干扰、接地情况、软件更新和驱动程序安装等。
通过仔细排查和修复这些可能的问题,可以使LED显示屏恢复正常工作。
LED显示屏的常见故障及排除方法LED显示屏是目前广泛应用于各种场合的一种新型显示器件,但是在使用过程中也会遇到一些故障问题。
本文将介绍LED显示屏的常见故障及排除方法。
一、显示屏没有显示内容1、检查显示屏是否通电。
排除电源问题。
2、检查发射卡是否正常运行。
用RS232串口线连接发射卡和电脑,打开发射卡软件观察是否能够正常与显示屏通信。
发射卡如果有防盗锁,需要插入正确的钥匙才能正常工作。
3、检查显示屏的控制卡是否正常工作。
控制卡如果支持网络控制,可以通过网络连接到显示屏,观察显示内容是否正常。
二、显示屏没有亮度或亮度不均匀1、检查驱动板是否正常运行。
如果驱动板损坏,则可能导致某些LED灯条没有亮度或者亮度不均匀。
可以用万用表测量一下驱动板是否正常输出电压。
2、检查信号传输是否正常。
信号传输线路中出现问题,那么就可能导致某些LED灯条无法正常工作。
可以用示波器观察信号的波形是否正常。
3、检查LED灯条。
如果LED灯条损坏,则会导致亮度不均匀的问题。
可以用万用表测量一下LED灯条的电压是否正常。
三、显示屏闪烁或失去同步1、检查功率稳定器。
如果电源不稳定,则可能导致屏幕闪烁。
2、检查信号传输线路。
雷电、干扰等问题的存在也会导致屏幕闪烁。
3、检查控制卡。
控制卡出现问题,也可能导致屏幕闪烁或失去同步。
可以尝试重启控制卡或更换控制卡试试。
四、显示屏出现杂点或坏点1、检查LED灯条。
LED灯条中的某个LED出现问题,可能导致屏幕出现杂点或坏点。
2、检查控制卡。
控制卡出现问题,也可能导致屏幕出现杂点或坏点。
可以尝试重启控制卡或更换控制卡试试。
以上就是常见的LED显示屏故障及排除方法,希望能对大家有所帮助。
由于LED显示屏种类比较多,故障原因也各不相同,如果以上方法无法解决问题,建议联系厂家或专业技术人员寻求解决办法。
led屏常见故障处理方法LED屏是一种常见的显示设备,但在使用过程中有时会出现一些故障。
本文将介绍LED屏常见故障处理方法,希望能帮助大家解决问题。
一、LED屏显示不亮或亮度不足的处理方法1. 检查电源是否正常连接,确保电源供电正常。
2. 检查信号线是否连接正确,确保信号传输畅通。
3. 检查控制卡是否正常工作,如需要,可以更换控制卡。
4. 检查LED模组是否损坏,如有损坏,及时更换。
二、LED屏显示花屏或闪烁的处理方法1. 检查信号源是否正常,如有问题,及时修复或更换。
2. 检查信号线是否松动或损坏,如有问题,重新连接或更换信号线。
3. 检查控制卡是否正常工作,如需要,可以更换控制卡。
4. 检查LED模组是否损坏,如有损坏,及时更换。
三、LED屏显示颜色不准确或失真的处理方法1. 检查信号源的输出设置,确保输出的颜色模式与LED屏的要求一致。
2. 检查控制卡的设置,确保颜色参数配置正确。
3. 检查LED模组是否损坏,如有损坏,及时更换。
四、LED屏显示部分区域无法正常显示的处理方法1. 检查信号线连接是否松动或损坏,如有问题,重新连接或更换信号线。
2. 检查控制卡的设置,确保显示区域设置正确。
3. 检查LED模组是否损坏,如有损坏,及时更换。
五、LED屏显示内容无法刷新的处理方法1. 检查控制卡的设置,确保刷新频率配置正确。
2. 检查信号源的输出设置,确保刷新频率与LED屏的要求一致。
3. 检查控制卡是否正常工作,如需要,可以更换控制卡。
六、LED屏显示模糊或图像变形的处理方法1. 检查LED模组是否安装正确,如有问题,及时调整或更换。
2. 检查LED模组是否损坏,如有损坏,及时更换。
3. 检查LED屏的分辨率设置,确保与信号源输出分辨率一致。
七、LED屏显示过亮或过暗的处理方法1. 检查控制卡的亮度设置,确保亮度调节参数正确。
2. 检查LED模组是否损坏,如有损坏,及时更换。
八、LED屏显示无法开机的处理方法1. 检查电源是否正常连接,确保电源供电正常。
led屏维修教程LED屏维修教程导言:LED屏作为当前应用广泛的显示器件之一,在我们的日常生活中起到了重要的作用。
然而,由于各种原因,可能会遇到LED屏出现故障的情况。
本篇文章将为大家提供一份LED屏维修教程,帮助大家解决常见的LED屏故障问题。
一、无显示1.检查电源接口:首先需要确认LED屏的电源是否连接正常,检查电源插头是否松动或脱落。
2.检查信号线:确认信号线是否连接到LED屏和主控终端,检查信号线是否有断开或损坏的情况。
3.检查信号源:确认信号源是否正常工作,尝试将信号源换到另外一个屏幕上进行测试。
4.检查屏幕设置:检查是否有误操作或设置错误,尝试调整分辨率或刷新率。
5.检查LED模块:如果以上都没有问题,可能是由于LED模块损坏造成的。
可以将屏幕拆开,逐一检查LED模块,并更换损坏的模块。
二、花屏或色彩异常1.检查信号线:确认信号线是否连接松动或损坏,可以尝试重新连接信号线,或更换一根新的信号线。
2.检查信号源和设置:确认信号源和设置是否正确,尝试将信号换到另外一个屏幕上进行测试。
3.检查控制卡:如果信号问题都排除了,问题很可能出在控制卡上。
可以重新检查控制卡的安装和连接,或尝试更换控制卡。
4.检查LED模块:如果控制卡没有问题,那么有可能是LED模块出现故障。
可以将屏幕拆开,逐一检查LED模块,并更换有问题的模块。
三、屏幕出现闪烁或闪烁不停1.检查电源:询问是否存在电源波动或不稳定的问题,尝试使用稳定的电源供应。
2.检查电源线和接口:确认电源线是否插紧,接口是否松动或脱落。
3.检查主控卡和控制卡:确认主控卡和控制卡是否安装正确,并重新检查连接情况。
4.检查LED模块:如果以上都没有问题,可能是LED模块存在问题。
可以将屏幕拆开,逐一检查LED模块,并更换有问题的模块。
四、屏幕无法调亮或亮度不均匀1.检查电源:检查电源供应是否正常,尝试更换电源供应设备。
2.检查背光灯:确认背光灯是否接触良好,检查背光灯是否损坏或老化。
LED屏常见故障及解决方法LED屏常见故障及解决方法LED显示屏作为各种信息显示的载体,为信息传输起到了很大的作用,但在日常是使用中,一不小心就会遇到故障,以下是店铺整理的LED屏常见故障及解决方法,希望对大家有所帮助。
一、无信号输出,原因是LED控制卡电压不正常,扁平电缆插接方向不正确,发送、接收控制卡、检查后,将电压调至正常值,LED 控制卡的问题,更换。
二、整屏抖现象,一种是LED控制卡,多媒体卡地址不对,重新调整或更换。
另一种,如整屏有轻微抖动现象,是由于显示屏电源功率不足,可测量电源是否正常,如果电源电压低于190V,请调至正常,如电源电压常,请与专业工程师联系。
三、全屏亮线,原因是微机死机或断电,LED控制卡没电源.重新启动微机。
四、局部显示板不亮,而其后均为一条长亮线,原因是向该板提供5V电源的开关电源没有输出,即电源故障,可先关闭屏幕,测量5V电源与0V之间是否短路。
(正常为15Ω左右,低于12Ω可以为短路,如果短路查找短路所在,如果阴值正常,说明该电源已损坏,须更换之。
五、显示单元两行点不亮,原因是行管4801.或者4953不正常,须检查更换。
六、如果开屏瞬间计算机掉电原因是电源功率不足,且计算机与显示屏所用为同一路,建议用户LED显示屏单用一路电源,以免对计算机产生电干扰。
七、点阵数码混合屏故障:(1)整屏抖动、闪烁,原因是机内LED控制卡,T型控制卡不正常,更换控制卡。
(2)数码部分亮度不对,T型控制卡电位器调整不误或损坏要重新调整,更换T型控制卡。
(3)某行异常亮,行短路要排除。
(4)LED某处不亮、有虚焊或LED坏,补焊,更换LED。
(5)行情显示位置错误,T型LED控制卡地址跳位错误,更新调整。
八、全彩屏故障:如果屏幕出现全白或花屏现象,有两种处理方法:(1)运行一次驱动软件(2)确认信号线是否插好。
如果显示屏出现全黑等无数据显示,检查电源是否开启。
如果屏某一区域出现花屏,检查屏幕后面扁平线是否插实。
LED显示屏常见故障和应急解决办法
01
显示屏不工作、发送卡绿灯闪烁(做成收放式)
1.故障原因:
1)屏体没有供电;
2)网线没有连接好;
3)接收卡无供电或者供电电压过低;
4)发送卡坏;
5)信号传输中间设备连接或者有故障(如:功能卡,光纤收发盒);2.故障排除方法:
1)检查确认屏体供电正常;
2)检查重新连接网线;
3)确保电源直流输出供电在5-5.2V;
4)更换发送卡;
5)检查连接或者更换功能卡(光纤收发盒);
02
显示屏不工作、发送卡绿灯不闪烁
1.故障原因:
1)DVI或HDMI线未接好;
2)显卡控制面板里复制或扩展模式没有设置;
3)软件选择了关闭大屏电源;
4)发送卡没有插到位或者发送卡有问题;
2.故障排除方法:
1)检查DVI线接头;。
LED显示屏常见故障及其排除方法1.显示屏无法开启或无显示-排除方法:-检查电源连接是否正确,确保电源插头完好无损且连接稳定。
-检查信号输入是否正常,确保输入信号源连接正确。
-检查显示屏是否有明显的损坏,如显示屏是否破损、电路板是否烧毁等,如有问题应及时更换或维修。
2.显示屏显示内容错误或模糊不清-排除方法:-调整显示屏的分辨率,确保与输入信号源的分辨率匹配。
-检查信号线是否连接良好,确保信号传输无误。
-检查显示屏的亮度、对比度和色彩设置,进行调整以获得清晰的显示效果。
3.显示屏出现闪烁或颜色不均匀-排除方法:-检查电源供电是否稳定,如果电源不稳定,应使用稳定的电源。
-检查显示屏的驱动电路是否正常,如有问题应及时更换或修理。
-检查显示屏的背光源是否正常,如有问题应更换背光源。
4.显示屏出现漏光或亮点-检查显示屏的背光源是否正常,如背光源损坏,应更换背光源。
-检查并清洁显示屏的显示面板,如有灰尘或污渍应及时清除。
5.显示屏出现花屏或闪烁-排除方法:-检查显示屏的图像信号线是否连接良好,如信号传输差导致花屏或闪烁,应更换信号线。
-检查显示屏的驱动电路是否正常,如驱动电路损坏会导致显示屏花屏或闪烁,应修理或更换驱动电路。
-检查显示屏的刷新频率是否与输入信号源匹配,如不匹配会导致花屏或闪烁,应调整刷新频率为匹配。
6.显示屏出现影像滚动或移位-排除方法:-检查显示屏的信号源是否正常,如信号源传输不稳定会导致影像滚动或移位,应修复信号源。
-检查显示屏的驱动电路是否正常,如驱动电路损坏会导致影像滚动或移位,应更换驱动电路。
-检查显示屏的刷新频率是否与输入信号源匹配,如频率不匹配会导致影像滚动或移位,应调整刷新频率。
7.显示屏出现无法接收信号或黑屏-检查信号线连接是否稳定,如信号线松动或损坏会导致无法接收信号或黑屏,应重新插拔或更换信号线。
-检查信号源输出是否正常,如信号源输出故障会导致无法接收信号或黑屏,应修复信号源。
LED显示屏常见故障及解决方法
一、显示屏不亮
故障现象:显示屏完全不亮
可能原因:
1. 电源未接通
2. 电源电压低
3. 驱动器故障
解决方法:
1. 检查电源是否接通,并确保电源电压在规定范围内
2. 检查驱动器是否正常工作,如有需要,进行更换
二、颜色失真
故障现象:显示屏颜色与实际颜色差异大或者颜色混乱可能原因:
1. 颜色设置不正确
2. 信号传输问题
3. LED灯珠故障或已损坏
解决方法:
1. 检查颜色设置,并重新进行设置
2. 检查信号传输线路,确保信号传输正常
3. 更换损坏的LED灯珠
三、显示屏闪烁
故障现象:显示屏显示内容闪烁不定,影响观看效果
可能原因:
1. 信号传输问题
2. 驱动器故障或未正确配置
3. 显示屏刷新率设置不当
解决方法:
1. 检查信号传输线路,确保信号传输正常
2. 检查驱动器是否正常工作,如有需要,进行更换或重新配置
3. 重新设置显示屏刷新率,确保设置正确
四、亮度不足
故障现象:显示屏亮度明显不足,影响观看效果
可能原因:
1. 电源电压低
2. LED灯珠老化或损坏
3. 亮度设置过低或过高
解决方法:
1. 检查电源电压是否在规定范围内,如有需要,调整电源电压至规定范围内
2. 更换损坏的LED灯珠或进行维修处理
3. 检查亮度设置,确保设置在合理的范围内,以满足观看效果为准。
同时可以调整亮度和对比度参数。
4. 检查控制卡软件是否正常工作,如有需要,重新安装控制卡软件。
我们经常会碰到LED不亮的情况,封装企业、应用企业以及使用的单位和个人,都有可能碰到,这就是行业内的人说的死灯现象。
究其原因不外是两种情况:其一,LED的漏电流过大造成PN结失效,使LED灯点不亮,这种情况一般不会影响其它的LED灯的工作;其二,LED灯的内部连接引线断开,造成LED无电流通过而产生死灯,这种情况会影响其它的LED灯的正常工作,原因是由于LED灯工作电压低(红黄橙LED工作电压1.8V—2.2V,蓝绿白LED工作电压2.8—3.2V),一般都要用串、并联来联接,来适应不同的工作电压,串联的LED灯越多影响越大,只要其中有一个LED灯内部连线开路,将造成该串联电路的整串LED灯不亮,可见这种情况比第一种情况要严重的多。
LED死灯是影响产品质量、可靠性的关健,如何减少和杜绝死灯,提高产品质量和可靠性,是封装、应用企业需要解决的关键问题。
下面是对造成死灯的一些原因作一些分析探讨,1. 静电对LED芯片造成损伤,使LED芯片的PN结失效,漏电流增大,变成一个电阻静电是一种危害极大的魔鬼,全世界因为静电损坏的电子元器件不计其数,造成数千万美元的经济损失。
所以防止静电损坏电子元器件,是电子行业一项很重要的工作,LED封装、应用的企业千万不要掉以轻心。
任何一个环节出问题,都将造成对LED的损害,使LED性能变坏甚至失效。
我们知道人体(ESD)静电可以达到三千伏左右,足可以将LED芯片击穿损坏,在LED封装生产线,各类设备的接地电阻是否符合要求,这也是很重要的,一般要求接地电阻为4欧姆,有些要求高的场合其接地电阻甚至要达到≤2欧姆。
这些要求都为电子行业的人们所熟悉,关健是在实际执行时是否到位,是否有记录。
据笔者了解一般的民营企业,防静电措施做得并不到位,这就是大多数企业查不到接地电阻的测试记录,即使做了接地电阻测试也是一年一次,或几年一次,或有问题时检查一下接地电阻,殊不知接地电阻测试这是一项很重要的工作,每年至少4次(每季度测试一次),一些要求高的地方,每月就要作一次接地电阻测试。
led显示屏常见故障及解决方法-回复LED显示屏在现代社会中得到了广泛的应用,无论是商业广告还是会议展示,都离不开这一高清晰度、高亮度的显示技术。
然而,就像任何其他电子设备一样,LED显示屏也会遭遇各种故障。
对于用户来说,了解常见故障及解决方法是非常重要的,因为它可以帮助节省时间和金钱。
在本文中,我们将一步一步回答“LED显示屏常见故障及解决方法”的问题。
一、显示屏不亮或亮度不足当到达场地或使用后,发现LED显示屏不亮或亮度不足时,首先需要确认以下几点:1. 检查电源:确定显示屏是否成功连接了电源插座,并且电源插座是否通电。
如果是通过插电源插头连接到显示屏的,还需要检查插头是否插紧,电线是否损坏。
2. 检查开关:确保显示屏的电源开关处于打开状态,并且显示屏后面的配电箱或开关也处于开启状态。
3. 调整亮度:在显示屏的遥控器或控制面板上调整亮度。
如果是外接电脑设备或播放器,检查其亮度设置是否正常。
如果仍然无法解决问题,需要联系专业的LED显示屏维修人员进行维修或更换显示屏部件。
二、颜色失真或显示异常如果LED显示屏在使用过程中出现颜色失真或显示异常的情况,可以尝试以下解决方法:1. 调整色彩设置:使用显示屏的遥控器或调节面板来调整色彩设置,尝试改变显示屏的色温、饱和度和对比度等参数,看是否能够解决问题。
2. 检查视频信号源:检查连接到显示屏的视频信号源,如电脑、播放器等,确保其输出信号正常。
可以尝试更换不同的视频信号源,或在其他设备上测试相同的视频信号源。
如果问题仍然存在,建议联系专业的LED显示屏维修人员进行故障排除和维修。
三、画面闪烁或扭曲当LED显示屏出现画面闪烁或扭曲时,可以尝试以下解决方法:1. 检查电源和电源线:确保显示屏的电源稳定并连接良好,检查电源线是否存在断线或接触不良等问题。
2. 调整刷新率:LED显示屏的刷新率是每秒刷新的次数,如果刷新率设置太低,可能会导致画面闪烁或扭曲。
尝试调整刷新率,通常可以通过显示屏的控制面板或设置菜单进行调整。
LED显示屏常见故障及其排除方法LED显示屏常见信号的了解CLK时钟信号:提供给移位寄存器的移位脉冲,每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据,数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下,当时钟信号有异常时,会使整板显示杂乱无章。
STB锁存信号:将移位寄存器内的数据送到锁存器,并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制,其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下,当锁存信号有异常时,会使整板显示杂乱无章。
EN使能信号:整屏亮度控制信号,也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时,整屏将会出现不亮、暗亮或拖尾等现象。
数据信号:提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来,若某数据信号短路到正极或负极时,则对应的该颜色将会出现全亮或不亮,当数据信号被悬空时对应的颜色显示情况不定。
ABCD行信号:只有在动态扫描显示时才存在,ABCD其实是二进制数,A是最低位,如果用二进制表示ABCD信号控制最大范围是16行(1111),1/4扫描中只要AB信号就可以了,因为AB信号的表示范围是4行(11)。
当行控制信号出现异常时,将会出现显示错位、高亮或图像重叠等现象。
故障与排除方法* 判断问题必须先主后次方式的处理,将明显的、严重的先处理,小问题后处理。
短路应为最高优先级。
1、电阻检测法,将万用表调到电阻档,检测一块正常的电路板的某点的到地电阻值,再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同,若不同则就确定了问题的范围。
2、电压检测法,将万用表调到电压档,检测怀疑有问题的电路的某个点的到地电压,比较是否与正常值相似,否则确定了问题的范围。
3、短路检测法,将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能),检测是否有短路的现象出现,发现短路后应优先解决,使之不烧坏其它器件。
该法必须在电路断电的情况下操作,避免损坏表。
4、压降检测法,将万用表调到二极管压降检测档,因为所有的IC都是由基本的众多单元件组成,只是小型化了,所以在当它的某引脚上有电流通过时,就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似,根据引脚上的压降值比较好坏,必须电路断电的情况下操作。
该方法有一定的局限性,比如被检测器件是高阻的,就检测不到了。
四、单元板走线方式与常见问题的处理步骤1/16单元板走线方式,1/8单元板走线方式,静态灯板的走线方式:**上述仅为部分走线方式。
对未知的单元板,维修前须要测量得知其走线方式,方便下步维修以提高工作效率。
单元板故障:A.整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口,测试卡红灯闪动则没有识别,检查灯板是否与测试卡同电源地,或灯板接口有信号与地短路导致无法识别接口。
(智能测试卡)3、检测74HC245有无虚焊短路,245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注:主要检查电源与使能(EN)信号。
B.在点斜扫描时,规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注:主要检测ABCD行信号。
C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时,两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E.全亮时有单点或多点(无规律的)不亮1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F.全亮时有一列或几列不亮1、在模块上找到控制该列的引脚,测是否与驱动IC(74HC595/TB62726、、、)输出端连接。
G.有单点或单列高亮,或整行高亮,并且不受控1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H.显示混乱,但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。
I.显示混乱,输出不正常1、检测时钟CLK锁存STB信号是否短路。
2、检测245的时钟CLK是否有输入输出。
3、检测时钟信号是否短路到其它线路。
注:主要检测时钟与锁存信号。
J.显示缺色1、检测245的该颜色的数据端是否有输入输出。
2、检测该颜色的数据信号是否短路到其它线路。
3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。
注:可使用电压检测法较容易找到问题,检测数据口的电压与正常的是否不同,确定故障区域。
K.输出有问题1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
5、检查输出的排线是否良好。
整屏故障:A.整屏不亮(黑屏)1、检测供电电源是否通电。
2、检测通讯线是否接通,有无接错。
(同步屏)3、同步屏检测发送卡和接收卡通讯绿灯有无闪烁。
4、电脑显示器是否保护,或者显示屏显示领域是黑色或纯蓝。
(同步屏)B.整块单元板不亮(黑屏)1、连续几块板横方向不亮,检查正常单元板与异常单元板之间的排线连接是否接通;或者芯片245是否正常,2、连续几块板纵方向不亮,检查此列电源供电是否正常。
C.单元板上行不亮1、查行脚与4953输出脚是否有通。
2、查138是否正常。
3、查4953是否发烫或者烧毁。
4、查4953是否有高电平。
5、查138与4953控制脚是否有通。
D.单元板不亮1、查595是否正常。
2、查上下模块对应通脚是否接通。
3、查595输出脚到模块脚是否有通。
E.单元板缺色1、查245 R.G数据是否有输出。
2、查正常的595输出脚与异常的595输入脚是否有通。
LED电子显示屏的IC维修资料74HC245的作用:信号功率放大。
第1脚DIR,为输入输出端口转换用,DIR=“1”高电平时信号由“A”端输入“B”端输出,DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端,A1=B1、、、、、、A8=B8,A1与B1是一组,如果DIR=“1”G=“0”则A1输入B1输出,其它类同。
如果DIR=“0”G=“0”则B1输入A1输出,其它类同。
第11~18脚“B”信号输入输出端,功能与“A”端一样,不在描述。
第19脚G,使能端,若该脚为“1”A/B端的信号将不导通,只有为“0”时A/B 端才被启用,该脚也就是起到开关的作用。
第10脚GND,电源地。
第20脚VCC,电源正极。
74HC04的作用:6位反相器。
第7脚GND,电源地。
第14脚VCC,电源正极。
信号由A端输入Y端反相输出,A1与Y1为一组,其它类推。
例:A1=“1”则Y1=“0”、A1=“0”则Y1=“1”,其它组功能一样。
74HC138的作用:八位二进制译十进制译码器。
第8脚GND,电源地。
第15脚VCC,电源正极第1~3脚A、B、C,二进制输入脚。
第4~6脚片选信号控制,只有在4、5脚为“0”6脚为“1”时,才会被选通,输出受A、B、C信号控制。
其它任何组合方式将不被选通,且Y0~Y7输出全为“1”。
通过控制选通脚来级联,使之扩展到十六位。
例:G2A=0,G2B=0,G1=1,A=1,B=0,C=0,则Y0为“0”Y1~Y7为“1”,详情见真值表。
74HC595的作用:LED驱动芯片,8位移位锁存器。
第8脚GND,电源地。
第16脚VCC,电源正极第14脚DATA,串行数据输入口,显示数据由此进入,必须有时钟信号的配合才能移入。
第13脚EN,使能口,当该引脚上为“1”时QA~QH口全部为“1”,为“0”时QA~QH的输出由输入的数据控制。
第12脚STB,锁存口,当输入的数据在传入寄存器后,只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK,时钟口,每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR,复位口,只要有复位信号,寄存器内移入的数据将清空,显示屏不用该脚,一般接VCC。
第9脚DOUT,串行数据输出端,将数据传到下一个。
第15、1~7脚,并行输出口也就是驱动输出口,驱动LED。
4953的作用:行驱动管,功率管。
其内部是两个CMOS管,1、3脚VCC,2、4脚控制脚,2脚控制7、8脚的输出,4脚控制5、6脚的输出,只有当2、4脚为“0”时,7、8、5、6才会输出,否则输出为高阻状态。
TB62726的作用:LED驱动芯片,16位移位锁存器。
第1脚GND,电源地。
第24脚VCC,电源正极第2脚DATA,串行数据输入第3脚CLK,时钟输入第4脚STB,锁存输入第23脚输出电流调整端,接电阻调整第22脚DOUT,串行数据输出第21脚EN,使能输入其它功能与74HC595相似,只是TB62726是16位移位锁存器,并带输出电流调整功能,但在并行输出口上不会出现高电平,只有高阻状态和低电平状态。
74HC595并行输出口有高电平和低电平输出。
TB62726与5026的引脚功能一样,结构相似。
