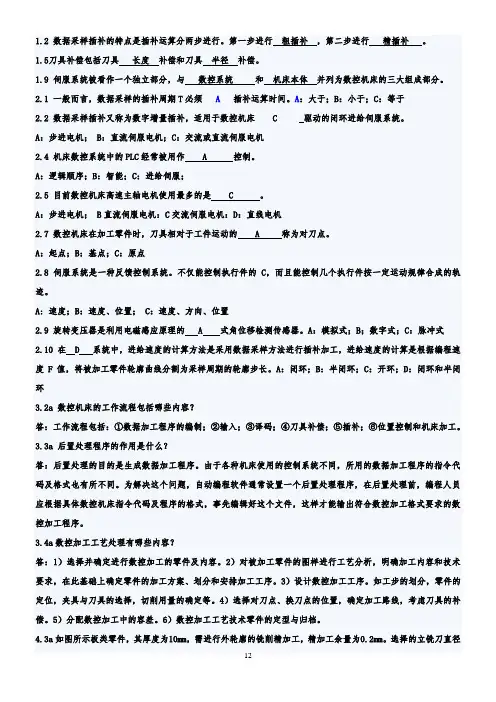

1.2 数据采样插补的特点是插补运算分两步进行。
第一步进行粗插补,第二步进行精插补。
1.5刀具补偿包括刀具长度补偿和刀具半径补偿。
1.9 伺服系统被看作一个独立部分,与数控系统和机床本体并列为数控机床的三大组成部分。
2.1 一般而言,数据采样的插补周期T必须A插补运算时间。
A:大于;B:小于;C:等于2.2 数据采样插补又称为数字增量插补,适用于数控机床 C 驱动的闭环进给伺服系统。
A:步进电机; B:直流伺服电机;C:交流或直流伺服电机2.4 机床数控系统中的PLC经常被用作 A 控制。
A:逻辑顺序;B:智能;C:进给伺服;2.5 目前数控机床高速主轴电机使用最多的是 C 。
A:步进电机; B直流伺服电机:C交流伺服电机:D:直线电机2.7 数控机床在加工零件时,刀具相对于工件运动的 A 称为对刀点。
A:起点;B:基点;C:原点2.8 伺服系统是一种反馈控制系统。
不仅能控制执行件的 C,而且能控制几个执行件按一定运动规律合成的轨迹。
A: 速度;B:速度、位置; C:速度、方向、位置2.9 旋转变压器是利用电磁感应原理的 A 式角位移检测传感器。
A:模拟式;B;数字式;C:脉冲式2.10 在 D 系统中,进给速度的计算方法是采用数据采样方法进行插补加工,进给速度的计算是根据编程速度F值,将被加工零件轮廓曲线分割为采样周期的轮廓步长。
A:闭环;B:半闭环;C:开环;D:闭环和半闭环3.2a 数控机床的工作流程包括哪些内容?答:工作流程包括:①数据加工程序的编制;②输入;③译码;④刀具补偿;⑤插补;⑥位置控制和机床加工。
3.3a 后置处理程序的作用是什么?答:后置处理的目的是生成数据加工程序。
由于各种机床使用的控制系统不同,所用的数据加工程序的指令代码及格式也有所不同。
为解决这个问题,自动编程软件通常设置一个后置处理程序,在后置处理前,编程人员应根据具体数控机床指令代码及程序的格式,事先编辑好这个文件,这样才能输出符合数控加工格式要求的数控加工程序。

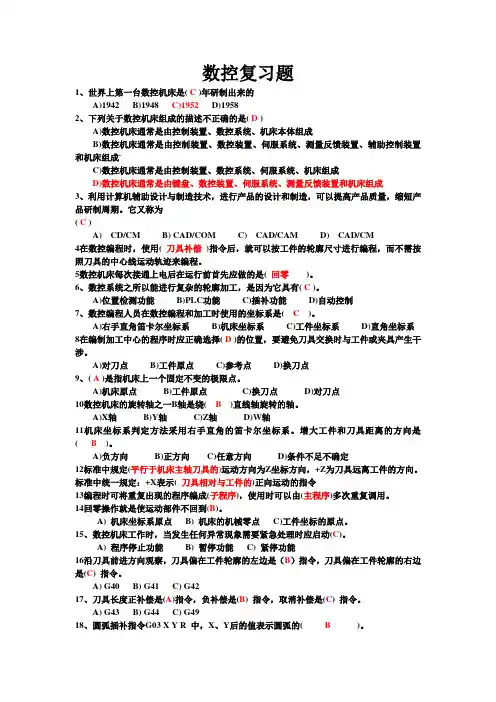

数控复习题1、世界上第一台数控机床是( C )年研制出来的A)1942 B)1948 C)1952D)19582、下列关于数控机床组成的描述不正确的是( D )A)数控机床通常是由控制装置、数控系统、机床本体组成B)数控机床通常是由控制装置、数控装置、伺服系统、测量反馈装置、辅助控制装置和机床组成`C)数控机床通常是由控制装置、数控系统、伺服系统、机床组成D)数控机床通常是由键盘、数控装置、伺服系统、测量反馈装置和机床组成3、利用计算机辅助设计与制造技术,进行产品的设计和制造,可以提高产品质量,缩短产品研制周期。
它又称为( C )A)CD/CM B) CAD/COM C)CAD/CAM D)CAD/CM4在数控编程时,使用( 刀具补偿)指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程。
5数控机床每次接通上电后在运行前首先应做的是( 回零)。
6、数控系统之所以能进行复杂的轮廓加工,是因为它具有( C )。
A)位置检测功能B)PLC功能C)插补功能D)自动控制7、数控编程人员在数控编程和加工时使用的坐标系是( C)。
A)右手直角笛卡尔坐标系B)机床坐标系C)工件坐标系D)直角坐标系8在编制加工中心的程序时应正确选择( D )的位置,要避免刀具交换时与工件或夹具产生干涉。
A)对刀点B)工件原点C)参考点D)换刀点9、( A )是指机床上一个固定不变的极限点。
A)机床原点B)工件原点C)换刀点D)对刀点10数控机床的旋转轴之一B轴是绕( B)直线轴旋转的轴。
A)X轴B)Y轴C)Z轴D)W轴11机床坐标系判定方法采用右手直角的笛卡尔坐标系。
增大工件和刀具距离的方向是( B)。
A)负方向B)正方向C)任意方向D)条件不足不确定12标准中规定(平行于机床主轴刀具的)运动方向为Z坐标方向,+Z为刀具远离工件的方向。
标准中统一规定:+X表示( 刀具相对与工件的)正向运动的指令13编程时可将重复出现的程序编成(子程序),使用时可以由(主程序)多次重复调用。

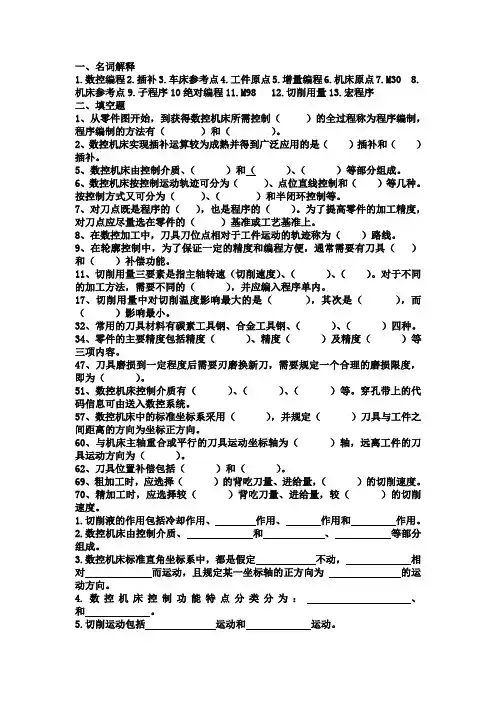

一、名词解释1.数控编程2.插补3.车床参考点4.工件原点5.增量编程6.机床原点7.M308.机床参考点9.子程序10绝对编程11.M98 12.切削用量13.宏程序二、填空题1、从零件图开始,到获得数控机床所需控制()的全过程称为程序编制,程序编制的方法有()和()。
2、数控机床实现插补运算较为成熟并得到广泛应用的是()插补和()插补。
5、数控机床由控制介质、()和()、()等部分组成。
6、数控机床按控制运动轨迹可分为()、点位直线控制和()等几种。
按控制方式又可分为()、()和半闭环控制等。
7、对刀点既是程序的(),也是程序的()。
为了提高零件的加工精度,对刀点应尽量选在零件的()基准或工艺基准上。
8、在数控加工中,刀具刀位点相对于工件运动的轨迹称为()路线。
9、在轮廓控制中,为了保证一定的精度和编程方便,通常需要有刀具()和()补偿功能。
11、切削用量三要素是指主轴转速(切削速度)、()、()。
对于不同的加工方法,需要不同的(),并应编入程序单内。
17、切削用量中对切削温度影响最大的是(),其次是(),而()影响最小。
32、常用的刀具材料有碳素工具钢、合金工具钢、()、()四种。
34、零件的主要精度包括精度()、精度()及精度()等三项内容。
47、刀具磨损到一定程度后需要刃磨换新刀,需要规定一个合理的磨损限度,即为()。
51、数控机床控制介质有()、()、()等。
穿孔带上的代码信息可由送入数控系统。
57、数控机床中的标准坐标系采用(),并规定()刀具与工件之间距离的方向为坐标正方向。
60、与机床主轴重合或平行的刀具运动坐标轴为()轴,远离工件的刀具运动方向为()。
62、刀具位置补偿包括()和()。
69、粗加工时,应选择()的背吃刀量、进给量,()的切削速度。
70、精加工时,应选择较()背吃刀量、进给量,较()的切削速度。
1.切削液的作用包括冷却作用、作用、作用和作用。
2.数控机床由控制介质、和、等部分组成。
数控复习题及答案一、选择题1、世界上第一台数控机床的诞生是在( A )。
10 A.美国 B. 英国 C.日本 D. 德国2.数控系统组成部分中起核心作用的是( A )。
3 A. 数控装置 B. 伺服系统 C. PLC D. 显示器 3.数控机床中采用的坐标系一般是( B )。
A. 极坐标系B. 直角笛卡儿坐标系C. 球坐标系D. 自行定义 4. G02 X20 Y20 R10 F100;所加工的一般是( B )。
A. 整圆B. 夹角〈=180°的圆弧C. 180°〈夹角〈360°的圆弧D. 360°的圆弧 5. 在CRT/MDI面板的功能键中,显示机床数控程序的键是( B )。
A.POS B.PRGRM C.OFFSET D. CAN 6.程序段前面加“/”符号表示( C )。
A.不执行 B.停止 C.跳过 D.单程序 7.子程序调用指令M98P50412的含义为( B )。
A.调用504号子程序12次 B.调用0412号子程序5次 C.调用5041号子程序2次 D.调用412号子程序50次8.数控机床工作时,当发生任何异常现象需要紧急处理应启动( C )。
A.程序停止功能 B.暂停功能 C.急停功能 D.故障检测功能9.C功能刀具半径补偿自动处理两个程序段刀具中心轨迹的转接,不属于转接的形式是( B )转接。
A.缩短型 B.圆弧过度型 C.伸长型 D.插入型10.在逐步比较圆弧插补中,若偏差函数F>0,则刀具在( C )。
A.圆心 B.圆上 C.圆外 D.圆内二、填空题1.圆弧插补时,通常把与时钟走向一致的圆弧叫顺圆插补,反之称为逆圆插补。
2.数控机床有着不同的运动方式,编程时,我们总是一律假定工件相对不动,而刀具在移动并规定刀具远离工件的方向作为坐标轴的正方向。
3 CIMS的含义计算机集成制造系统 , DNC的含义直接数控 dirct numerical control CNC的含义 Computer Numerical Control 计算机数控系统。
数控机床复习题及答案一、选择题1. 数控机床的英文缩写是:A. CNCB. CADC. CAMD. CAE答案:A2. 数控机床的控制方式是:A. 手动控制B. 半自动控制C. 全自动控制D. 遥控控制答案:C3. 数控机床的主要组成部分不包括:A. 数控系统B. 伺服系统C. 工作台D. 人工操作员答案:D4. 数控编程中的G代码用于:A. 选择刀具B. 控制机床运动C. 设置工件坐标系D. 选择主轴转速答案:B5. 以下哪个不是数控机床的特点:A. 高精度B. 高效率C. 操作复杂D. 灵活性高答案:C二、填空题6. 数控机床的分类包括车床、铣床、________、________等。
答案:钻床、磨床7. 数控机床的伺服系统主要由________、________和执行元件组成。
答案:控制器、驱动器8. 数控编程中的M代码通常用于_______。
答案:控制机床辅助功能9. 数控机床的精度通常由_______和_______决定。
答案:机械结构、控制系统10. 数控机床的维护包括日常维护、定期维护和_______。
答案:故障维修三、简答题11. 简述数控机床的工作原理。
答案:数控机床的工作原理是通过数控系统接收编程指令,然后通过伺服系统控制机床各轴的精确运动,实现对工件的加工。
12. 数控机床与传统机床相比有哪些优势?答案:数控机床相比传统机床具有加工精度高、加工效率高、加工范围广、自动化程度高、操作简便等优势。
四、计算题13. 若数控机床的X轴移动速度为20mm/s,Y轴移动速度为15mm/s,求在X轴和Y轴同时移动时,机床的合成速度是多少?答案:合成速度V = √(20^2 + 15^2) = √(400 + 225) =√625 = 25mm/s五、论述题14. 论述数控机床在现代制造业中的重要性及其发展趋势。
答案:数控机床作为现代制造业的关键设备,具有高精度、高效率、高自动化的特点,极大地提高了生产效率和产品质量。

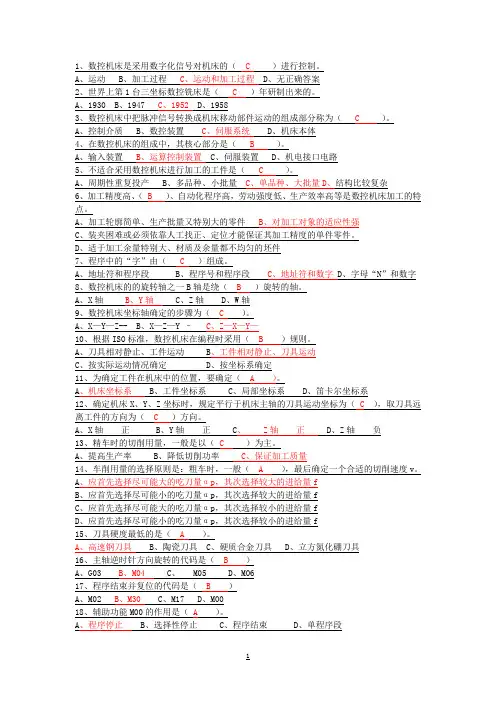

1、数控机床是采用数字化信号对机床的( C )进行控制。
A、运动B、加工过程C、运动和加工过程D、无正确答案2、世界上第1台三坐标数控铣床是( C )年研制出来的。
A、1930B、1947C、1952D、19583、数控机床中把脉冲信号转换成机床移动部件运动的组成部分称为( C )。
A、控制介质B、数控装置C、伺服系统D、机床本体4、在数控机床的组成中,其核心部分是( B )。
A、输入装置B、运算控制装置C、伺服装置D、机电接口电路5、不适合采用数控机床进行加工的工件是( C )。
A、周期性重复投产B、多品种、小批量C、单品种、大批量D、结构比较复杂6、加工精度高、(B )、自动化程序高,劳动强度低、生产效率高等是数控机床加工的特点。
A、加工轮廓简单、生产批量又特别大的零件B、对加工对象的适应性强C、装夹困难或必须依靠人工找正、定位才能保证其加工精度的单件零件。
D、适于加工余量特别大、材质及余量都不均匀的坯件7、程序中的“字”由( C )组成。
A、地址符和程序段B、程序号和程序段C、地址符和数字D、字母“N”和数字8、数控机床的的旋转轴之一B轴是绕( B )旋转的轴。
A、X轴B、Y轴C、Z轴D、W轴9、数控机床坐标轴确定的步骤为( C )。
A、X—Y—Z--B、X—Z—Y –C、Z—X—Y—10、根据ISO标准,数控机床在编程时采用( B )规则。
A、刀具相对静止、工件运动B、工件相对静止、刀具运动C、按实际运动情况确定D、按坐标系确定11、为确定工件在机床中的位置,要确定( A )。
A、机床坐标系B、工件坐标系C、局部坐标系D、笛卡尔坐标系12、确定机床X、Y、Z坐标时,规定平行于机床主轴的刀具运动坐标为( C),取刀具远离工件的方向为( C )方向。
A、X轴正B、Y轴正C、 Z轴正D、Z轴负13、精车时的切削用量,一般是以(C )为主。
A、提高生产率B、降低切削功率C、保证加工质量14、车削用量的选择原则是:粗车时,一般( A ),最后确定一个合适的切削速度v。

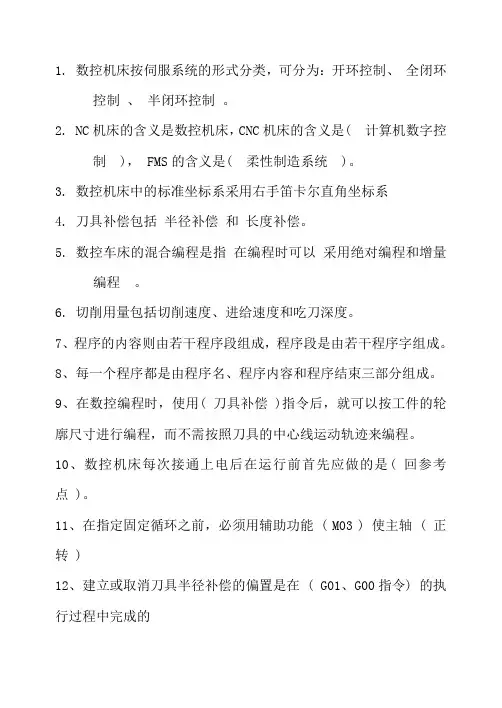

1.数控机床按伺服系统的形式分类,可分为:开环控制、全闭环控制、半闭环控制。
2.NC机床的含义是数控机床,CNC机床的含义是( 计算机数字控制), FMS的含义是( 柔性制造系统)。
3.数控机床中的标准坐标系采用右手笛卡尔直角坐标系4.刀具补偿包括半径补偿和长度补偿。
5.数控车床的混合编程是指在编程时可以采用绝对编程和增量编程。
6.切削用量包括切削速度、进给速度和吃刀深度。
7、程序的内容则由若干程序段组成,程序段是由若干程序字组成。
8、每一个程序都是由程序名、程序内容和程序结束三部分组成。
9、在数控编程时,使用( 刀具补偿 )指令后,就可以按工件的轮廓尺寸进行编程,而不需按照刀具的中心线运动轨迹来编程。
10、数控机床每次接通上电后在运行前首先应做的是( 回参考点 )。
11、在指定固定循环之前,必须用辅助功能 ( M03 ) 使主轴 ( 正转 )12、建立或取消刀具半径补偿的偏置是在 ( G01、G00指令) 的执行过程中完成的13、在返回动作中,用G98指定刀具返回 ( 初始平面 ) 用G99指定刀具返回 ( R点平面 ) 。
14、数控机床每次接通上电后在运行前首先应做的是回参考点。
15、确定数控机床坐标轴时,一般先定Z轴,再定X轴,最后定Y。
16、进给量的单位有 mm/r和mm/min。
17. 数控编程人员在数控编程和加工时使用的坐标系是(工件坐标系)。
19. ISO标准规定增量尺寸方式的指令为( G91),绝对尺寸方式的指令(G90).20.准备功能以地址符G后接两位数字表示。
21、准备功能代码有(模态)和(非模态)之分。
22.每一程序段由程序字组成,程序字由地址符和带符号的数字组成。
23、数控编程人员在数控编程和加工时使用的坐标系是工件坐标系。
24、机床原点是指机床上一个固定不变的极限点。
25、回零操作就是使运动部件回到机床的机械零点。
26、沿刀具前进方向观察,刀具偏在工件轮廓的左边是指令,刀具偏在工件轮廓的右边是G42指令。

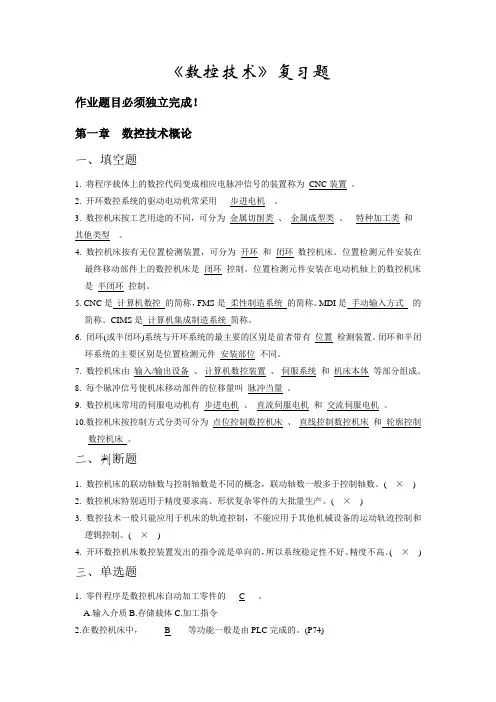

《数控技术》复习题作业题目必须独立完成!第一章数控技术概论一、填空题1. 将程序载体上的数控代码变成相应电脉冲信号的装置称为_CNC装置_。
2. 开环数控系统的驱动电动机常采用___步进电机__。
3. 数控机床按工艺用途的不同,可分为_金属切削类_、_金属成型类_、__特种加工类_和__其他类型__。
4. 数控机床按有无位置检测装置,可分为_开环_和_闭环_数控机床。
位置检测元件安装在最终移动部件上的数控机床是_闭环_控制。
位置检测元件安装在电动机轴上的数控机床是_半闭环_控制。
5. CNC是计算机数控的简称,FMS是柔性制造系统的简称。
MDI是手动输入方式的简称。
CIMS是计算机集成制造系统简称。
6. 闭环(或半闭环)系统与开环系统的最主要的区别是前者带有_位置_检测装置。
闭环和半闭环系统的主要区别是位置检测元件_安装部位_不同。
7. 数控机床由_输入/输出设备_、_计算机数控装置_、_伺服系统_和_机床本体_等部分组成。
8. 每个脉冲信号使机床移动部件的位移量叫_脉冲当量_。
9. 数控机床常用的伺服电动机有_步进电机_、_直流伺服电机_和_交流伺服电机_。
10.数控机床按控制方式分类可分为_点位控制数控机床_、_直线控制数控机床_和_轮廓控制数控机床_。
二、判断题1. 数控机床的联动轴数与控制轴数是不同的概念,联动轴数一般多于控制轴数。
(×)2. 数控机床特别适用于精度要求高、形状复杂零件的大批量生产。
(×)3. 数控技术一般只能应用于机床的轨迹控制,不能应用于其他机械设备的运动轨迹控制和逻辑控制。
(×)4. 开环数控机床数控装置发出的指令流是单向的,所以系统稳定性不好、精度不高。
(×)三、单选题1. 零件程序是数控机床自动加工零件的___C___。
A.输入介质B.存储载体C.加工指令2.在数控机床中,____B____等功能一般是由PLC完成的。
(P74)A.位置控制B. 选刀、换刀C.插补3.开环数控系统的驱动电动机应采用____A____。

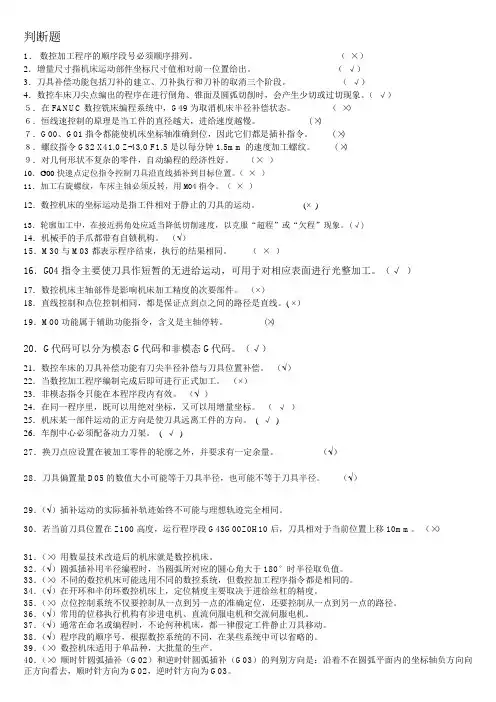

判断题1.数控加工程序的顺序段号必须顺序排列。
(×)2.增量尺寸指机床运动部件坐标尺寸值相对前一位置给出。
(√)3.刀具补偿功能包括刀补的建立、刀补执行和刀补的取消三个阶段。
(√)4.数控车床刀尖点编出的程序在进行倒角、锥面及圆弧切削时,会产生少切或过切现象。
(√)5.在FANUC数控铣床编程系统中,G49为取消机床半径补偿状态。
(×)6.恒线速控制的原理是当工件的直径越大,进给速度越慢。
( ×)7.G00、G01指令都能使机床坐标轴准确到位,因此它们都是插补指令。
( ×)8.螺纹指令G32 X41.0 Z-43.0 F1.5是以每分钟1.5mm的速度加工螺纹。
( ×)9.对几何形状不复杂的零件,自动编程的经济性好。
(×)10.G00快速点定位指令控制刀具沿直线插补到目标位置。
(×)11.加工右旋螺纹,车床主轴必须反转,用M04指令。
(×)12.数控机床的坐标运动是指工件相对于静止的刀具的运动。
(×)13.轮廓加工中,在接近拐角处应适当降低切削速度,以克服“超程”或“欠程”现象。
(√)14.机械手的手爪都带有自锁机构。
(√)15.M30与M03都表示程序结束,执行的结果相同。
(×)16.G04指令主要使刀具作短暂的无进给运动,可用于对相应表面进行光整加工。
(√ )17.数控机床主轴部件是影响机床加工精度的次要部件。
(×)18.直线控制和点位控制相同,都是保证点到点之间的路径是直线。
( ×)19.M00功能属于辅助功能指令,含义是主轴停转。
(×)20.G代码可以分为模态G代码和非模态G代码。
(√)21.数控车床的刀具补偿功能有刀尖半径补偿与刀具位置补偿。
(√)22.当数控加工程序编制完成后即可进行正式加工。
(×)23.非模态指令只能在本程序段内有效。
(√ )24.在同一程序里,既可以用绝对坐标,又可以用增量坐标。

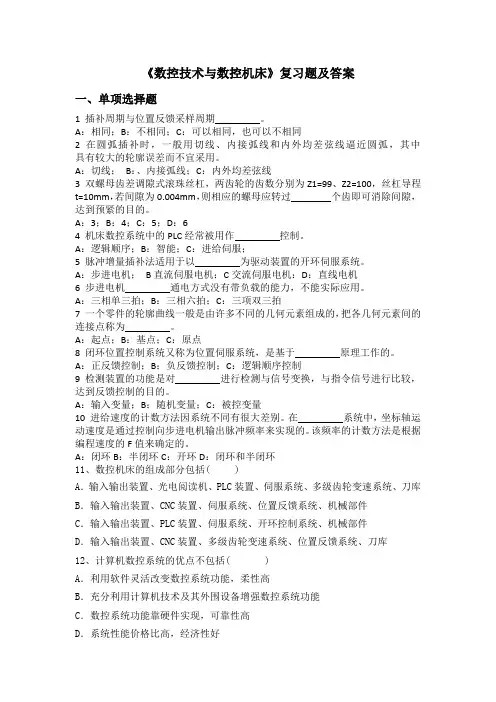

《数控技术与数控机床》复习题及答案一、单项选择题1 插补周期与位置反馈采样周期。
A:相同;B:不相同;C:可以相同,也可以不相同2 在圆弧插补时,一般用切线、内接弧线和内外均差弦线逼近圆弧,其中具有较大的轮廓误差而不宜采用。
A:切线;B:、内接弧线;C:内外均差弦线3 双螺母齿差调隙式滚珠丝杠,两齿轮的齿数分别为Z1=99、Z2=100,丝杠导程t=10mm,若间隙为0.004mm,则相应的螺母应转过个齿即可消除间隙,达到预紧的目的。
A:3;B:4;C:5;D:64 机床数控系统中的PLC经常被用作控制。
A:逻辑顺序;B:智能;C:进给伺服;5 脉冲增量插补法适用于以为驱动装置的开环伺服系统。
A:步进电机;B直流伺服电机:C交流伺服电机:D:直线电机6 步进电机通电方式没有带负载的能力,不能实际应用。
A:三相单三拍;B:三相六拍;C:三项双三拍7 一个零件的轮廓曲线一般是由许多不同的几何元素组成的,把各几何元素间的连接点称为。
A:起点;B:基点;C:原点8 闭环位置控制系统又称为位置伺服系统,是基于原理工作的。
A:正反馈控制;B;负反馈控制;C:逻辑顺序控制9 检测装置的功能是对进行检测与信号变换,与指令信号进行比较,达到反馈控制的目的。
A:输入变量;B;随机变量;C:被控变量10 进给速度的计数方法因系统不同有很大差别。
在系统中,坐标轴运动速度是通过控制向步进电机输出脉冲频率来实现的。
该频率的计数方法是根据编程速度的F值来确定的。
A:闭环B:半闭环C:开环D:闭环和半闭环11、数控机床的组成部分包括( )A.输入输出装置、光电阅读机、PLC装置、伺服系统、多级齿轮变速系统、刀库B.输入输出装置、CNC装置、伺服系统、位置反馈系统、机械部件C.输入输出装置、PLC装置、伺服系统、开环控制系统、机械部件D.输入输出装置、CNC装置、多级齿轮变速系统、位置反馈系统、刀库12、计算机数控系统的优点不包括( )A.利用软件灵活改变数控系统功能,柔性高B.充分利用计算机技术及其外围设备增强数控系统功能C.数控系统功能靠硬件实现,可靠性高D.系统性能价格比高,经济性好13、机床数控系统是一种( )A.速度控制系统B.电流控制系统 C.位置控制系统 D.压力控制系统14、半闭环控制系统的传感器装在( )A.电机轴或丝杠轴端 B.机床工作台上 C.刀具主轴上D.工件主轴上15、步进电动机多相通电可以( )A.减小步距角B.增大步距角 C.提高电动机转速 D.往往能提高输出转矩16、用光栅位置传感器测量机床位移,若光栅栅距为0.01mm,莫尔条纹移动数为1000个,若不采用细分技术则机床位移量为( )A.0.1mm B.1mm C.10mm D.100mm17、所谓开环的数控伺服系统是指只有( )A.测量实际位置输出的反馈通道 B.从指令位置输入到位置输出的前向通道C.开放的数控指令 D.位置检测元件18、FANUC 0i系列数控系统操作面板上用来显示图形的功能键为()。

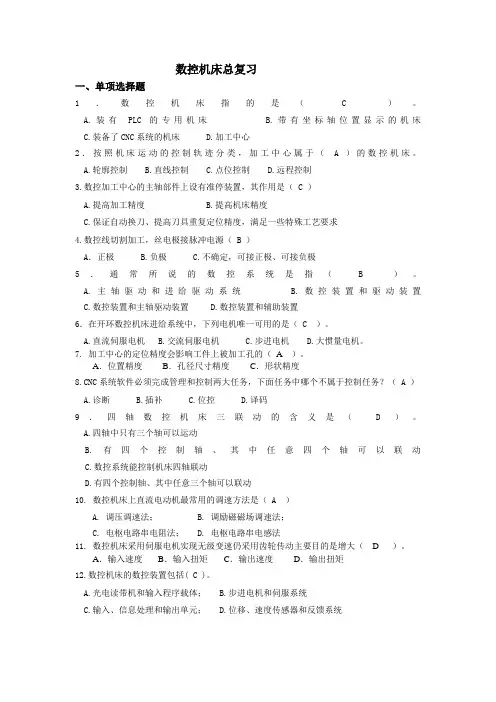

数控机床总复习一、单项选择题1.数控机床指的是( C )。
A.装有PLC的专用机床B.带有坐标轴位置显示的机床C.装备了CNC系统的机床D.加工中心2.按照机床运动的控制轨迹分类,加工中心属于( A )的数控机床。
A.轮廓控制B.直线控制C.点位控制D.远程控制3.数控加工中心的主轴部件上设有准停装置,其作用是( C )A.提高加工精度B.提高机床精度C.保证自动换刀、提高刀具重复定位精度,满足一些特殊工艺要求4.数控线切割加工,丝电极接脉冲电源( B )A.正极 B.负极 C.不确定,可接正极、可接负极5.通常所说的数控系统是指( B )。
A.主轴驱动和进给驱动系统B.数控装置和驱动装置C.数控装置和主轴驱动装置D.数控装置和辅助装置6.在开环数控机床进给系统中,下列电机唯一可用的是( C )。
A.直流伺服电机B.交流伺服电机C.步进电机D.大惯量电机。
7. 加工中心的定位精度会影响工件上被加工孔的(A)。
A.位置精度B.孔径尺寸精度C.形状精度C系统软件必须完成管理和控制两大任务,下面任务中哪个不属于控制任务?( A )A.诊断B.插补C.位控D.译码9.四轴数控机床三联动的含义是( D )。
A.四轴中只有三个轴可以运动B.有四个控制轴、其中任意四个轴可以联动C.数控系统能控制机床四轴联动D.有四个控制轴、其中任意三个轴可以联动10. 数控机床上直流电动机最常用的调速方法是( A )A. 调压调速法;B. 调励磁磁场调速法;C. 电枢电路串电阻法;D. 电枢电路串电感法11. 数控机床采用伺服电机实现无级变速仍采用齿轮传动主要目的是增大( D )。
A.输入速度B.输入扭矩C.输出速度D.输出扭矩12.数控机床的数控装置包括( C )。
A.光电读带机和输入程序载体;B.步进电机和伺服系统C.输入、信息处理和输出单元;D.位移、速度传感器和反馈系统13. 加工中心加工的既有平面又有孔系的零件常见的是( B )零件。
数控机床复习题一、单项选择题1.CNC的中文含义是()A.数字控制B.数控机床C.计算机数字控制D.计算机控制系统2.数控机床采用闭环控制系统后,可以大大提高数控机床的()A.位置精度B.主轴回转精度C.整体刚度D.进给速度3.逐点比较法插补第一象限的直线,计算得到的偏差函数F>0,则下一步的进给方向是()A.+XB.-XC.+YD.-Y4.数控系统在一条已知起点和终点的曲线上进行“数据点的密化”的工作称为()A.速度均化B.加减速控制C.刀具补偿D.插补运算5.在加工中心上,为了能够实现自动更换刀具,必须设有()A.主轴准停装置B.换刀机械手C.主轴制动装置D.链式刀库6.经济型数控机床的进给驱动动力源主要选用()A.交流异步电动机B.步进电动机C.交流伺服电动机D.直流伺服电动机7.一台三相反应式步进电动机,转子齿数Z=80,当采用三相六拍通电方式运行时,其步距角为()A.0.75°B.1.5°C.3°D.6°8.一经济型数控铣床,当步进电机的工作频率f=5000Hz时,工作台的移动速度为3m/min,则脉冲当量δ为()A.0.001mmB.0.005mmC.0.01mmD.0.05mm9.在CNC与速度控制单元的联系信号中,速度控制命令V CDM的传输方向是()A.在CNC与速度控制单元之间双向传递B.由速度控制单元传递到CNCC.由CNC传递到速度控制单元D.由反馈检测元件传递到CNC10.闭环控制系统与半闭环控制系统的区别在于()A.采用的伺服电动机不同B.采用的传感器不同C.伺服电动机安装位置不同D.传感器安装位置不同11.位置控制器输出的是数字量,要去控制调速单元,必须经过()A.F/V变换B.V/F变换C.D/A变换D.A/D变换12.感应同步器采用鉴幅型工作时,滑尺上正弦绕组和余弦绕组的励磁信号分别是()A.Umsinωt和UmcosωtB.U1sinωt和U2sinωt(U1≠U2)C.U1sinωt和U2cosωt(U1≠U2)D.Umsinω1t和Umcosω2t(ω1≠ω2)13.对刚度和精度要求高的数控机床,进给系统滚珠丝杠应采用()A.两端固定B.两端简支C.一端固定,一端简支D.一端固定,一端自由14.为防止机床强电系统和其他外界干扰通过I/O干扰数控系统控制计算机的工作,控制计算机与I/O电路间设置有()A.滤波电路B.防抖动电路C.光电隔离电路D.放大电路15.数控机床的伺服系统的开环增益为K,移动部件的速度为v,则跟随误差E可表示为()A.E=KvB.E=1/(Kv)C.E=K/vD.E=v/K16.数控机床移动部件的位置偏差X反映了移动部件在该点的()A.重复定位误差B.系统性误差C.运动误差D.随机性误差17.数控机床在某位置的定位误差的分布符合正态分布曲线的统计规律,其均方根误差反映了机床在该位置的()A.重复定位精度B.反向差值C.系统性误差D.失动量18.采用经济型数控系统的机床不.具有的特点是( )A.采用步进电动机伺服系统B.CPU可采用单片机C.只配备必要的数控功能D.必须采用闭环控制系统19.根据控制运动方式的不同,机床数控系统可分为( )A.开环控制系统、闭环控制系统和半闭环控制系统B.点位控制系统和连续控制系统C.多功能数控系统和经济型数控系统D.NC系统和CNC系统20.数控机床的优点是( )A.加工精度高、生产效率高、工人劳动强度低、可加工复杂型面、减少工装费用B.加工精度高、生产效率高、工人劳动强度低、可加工复杂型面、工时费用低C.加工精度高、专用于大批量生产、工人劳动强度低、可加工复杂型面、减少工装费用D.加工精度高、生产效率高、对操作人员的技术水平要求较高、可加工复杂型面、减少工装费用21.CNC系统一般可用几种方式得到工件加工程序,其中MDI是( )A.利用磁盘机读入程序B.从串行通信接口接收程序C.利用键盘以手动方式输入程序D.从网络通过Modem接收程序22.所谓联机诊断,是指数控计算机中的( )A.远程诊断能力B.自诊断能力C.脱机诊断能力D.通信诊断能力23.有四种CNC系统或者数控机床,根据MTBF指标,它们中可靠性最好的是( ) A.MTBF=1000h B.MTBF=2500hC.MTBF=5000hD.MTBF=70000h24.数控机床进给系统采用齿轮传动副时,应该有消隙措施,其消除的是( )A.齿轮轴向间隙B.齿顶间隙C.齿侧间隙D.齿根间隙25.某数控机床工作台采用滚珠导轨,其支承导轨长度L=500mm ,动导轨长度L d =200mm ,动导轨行程长度l=300mm ,若要求动导轨在全长上始终与滚动体相接触,则滚动体与保持架的长度L G 应为( )A.200mmB.250mmC.300mmD.350mm26.直线感应同步器类型有( )A.标准型、窄型、带型和长型B.非标准型、窄型、带型和三重型C.非标准型、窄型、带型和宽型D.标准型、窄型、带型和三重型27.旋转变压器的结构特点是( )A.很复杂B.复杂C.较复杂D.简单28.用光栅传感器测直线位移时,为了辨别移动方向,在莫尔条纹间距B 内,相距4B 设置两个光电元件,两光电元件输出电压信号的相位差是( )A.30°B.60°C.90°D.180°29.绝对式脉冲发生器的单个码盘上有8条码道,则其分辨率约为( )A.1.10°B.1.21°C.1.30°D.180°30.永磁同步电动机转子位置检测多用( )A.光电式转子位置检测器B.磁电式转子位置检测器C.绝对式脉冲编码器D.相对式脉冲编码器31.反应式步进电动机与混合式步进电动机相比,其优点是( )A.转矩体积比大B.停电后有自锁能力C.步距角容易做得比较小D.转子惯量低,可更快加减速32.气隙磁场按正弦波分布的电动机是( )A.无刷直流电动机B.永磁宽调速直流电动机C.永磁同步电动机D.直流主轴电动机33.一台三相反应式步进电动机,其转子有40个齿;采用单、双六拍通电方式。
一.单项选择题1.数控技术是利用()信息对机床运动及加工过程进行控制的方法A.模拟B.数字C.数字与模拟2.指机床适应加工对象变化的能力的名词是()A.工艺B.柔性C.加工对象D.精度3.不是数控机床技术发展趋势的选项是(),A.运动高速化B.智能化C.高柔性高精度D.通用化4.不是形成发生线方法的选项是()A.成型法B.相切法C.展成法D.平行法5.机床由运动源,传动装置和()三个基本组成部分A.执行机构B.工作台C.主轴部件D.刀库6.CA6140所能切制米制螺纹的螺距呈现的规律是()A.分行等差B.分行等差与分分段倍增C.分行倍增与分段等差D.分段倍增7.滚珠丝械无自锁功能,用于垂直传动时选用带()的伺服电机A.制动功能B.自锁功能C.准停功能D.同步功能8.车削中心主要指带动力架和()的全功能数控车床A.A轴功能B.B轴功能C.C轴功能D.分度功能9.不是加工中心主轴前端的端面键作用的选项是()A.定位B.传递扭矩C.主轴准停10.如下不是滚珠丝杠螺母副中的滚珠循环方式的选项是()A.内循环B.外循环C.轴向循环11.如下不是按导轨副中摩擦性质分出的导轨类型()A.滑动导轨B.静压导轨C.滚动导轨D.摩擦导轨12.下列哪项不是加工中心任意选刀的编码方式()A.刀具编码B.刀座编码C.计算机记忆式D.刀库编码13.接触式刀具识别装置的每个触针与一个()相连A.继电器B.二极管C.电阻D.电容14.不能作直线型位置检测装置是()A.磁尺B.感应同步器C.脉冲编码器D.光栅15.现场经验表明:MC使用中的故障50%以上与()有关A.人的操作B.机床的主轴C.刀库D.换刀装置16.数控机床上的Z轴是()A.动力输出轴B.平行立柱C.平行工作台D.垂直工作台17.一般在进给丝杠两端装()起超程保护作用A.缓冲块B.行程开关C.橡胶块D.挡铁18.刀架与滑板导轨间的间隙可用()调整A.镶条B.螺钉C.双螺母19.如下不是回转刀架换刀动作的是()A.刀盘旋转选刀B.刀盘松开C.刀盘反转锁紧D.刀盘回位20.一般数铣床只能加工平面曲线轮廓,若增加()或数控回转工作台可加工立体曲面A.数控分度头B.C轴功能C.B轴功能21.数控加工中心的主轴部件上设有准停装置,其作用是( )A.提高加工精度B.提高机床精度C.保证自动换刀,提高刀具重复定位精度D.安全性需要22.闭环控制系统的反馈装置在( )A.电机轴上B.位移传感器上C.传动丝杠上D.机床的移动部件上.23.脉冲当量是数控机床运动轴移动的最小单位,脉冲当量的取值越大( )A.零件的加工精度越低B.运动越平稳C.零件的加工精度越高D.控制方法越简单24.滚珠丝杠螺母副消除间隙的主要目的是( )A.提高寿命B.提高反向精度C.减小摩擦D.增大驱动力矩25.下列零件中,不适合用数控机床加工的是( )A.轮廓形状复杂的轴类零件B.各种螺旋回转类零件C.多孔系的箱类零件D.精度要求高的盘类零件26.下列各项中,不是数控机床对进给传动系统要求的是( )A.小的摩擦和小的运动零件惯量B.高的传动和定位精度C.良好的静刚度和抗振性D.响应速度快27.下列哪种机床不是按机床的使用性能来划分的()A.车床B.钻床C.镗床D.专用机床28.下列哪种运动是机床的主运动()A.主轴旋转B.刀架运行C.机床换刀D.液压电机启动29.以下哪个选项是笛卡尔坐标系的正确表述()A.用大拇指,中指,食指分别代表A,B,C三轴B.用大拇指,中指,食指分别代表X,Z,Y三轴C.用大拇指,中指,食指分别代表C,B,A三轴D.用大拇指,中指,食指分别代表Z,Y,X三轴30.磨床使用下列哪种工具进行切削加工()A.刀具B.砂轮C.离子束D.高温气体31.以下哪种对加工中心的描述是错误的()A.具有至少三个轴的点位-直线控制能力B.具有自动刀具交换装置C.具有分度工作台和数控转台D.不具有固定加工循环32.数控机床镶钢导轨要求淬火,其淬火硬度为()A.20-30HRC B.30-40HRC C.40-50HRC D.52-58HRC33.以下哪种不是伺服电机与滚珠丝杆的连接方式()A.直连式B.齿轮减速方式C.齿形带方式D.柔形弹簧连接方式34、在下列特点中,不是数控机床主传动系统具有的特点的是()A 转速高、功率大B 变速范围窄C 主轴变速迅速可靠D 主轴组件的耐磨性高35.数控车床能进行螺纹加工,其主轴上一定安装了()。
数控车床操作工复习题第一部分理论知识考核部分一.判断题(第1~30题,满分30分)1.数控机床坐标系一般采用右手定则来确定。
()对,()错。
2.数控车床的定位精度和重复定位精度是一个概念。
()对,()错。
3.数控车床的反向间隙是不能补偿的。
()对,()错。
4.刃倾角能控制切屑流向,也能影响切屑。
()对,()错。
5.砂轮可以磨车刀,车刀也可以车削砂轮。
()对,()错。
6.编制数控程序时一般以工件坐标系为依据。
()对,()错。
7.数控机床的伺服系统由伺服驱动和伺服执行两个部分组成。
()对,()错。
8.车床主轴编码器的作用是防止切削螺纹时乱扣。
()对,()错。
9.数控车床的特点是Z轴进给1 mm,零件的直径减小2 mm。
()对,()错。
10.绝对编程和增量编程不能在同一程序中混合使用。
()对,()错。
11.平行度的符号是//,垂直度的符号是┸, 圆度的符号是〇。
()对,()错。
12.标准麻花钻的横刃斜角为50°~55°。
()对,()错。
13.更换系统的后备电池时,必须在关机断电情况下进行。
()对,()错。
14.车床运转500 h后,需要进行一级保养。
()对,()错。
15.三角螺纹车刀装夹时,车刀刀尖的中心线必须与工件轴线严格保持垂直,否则会产生牙型歪斜。
()对,()错。
16.一般情况下半闭环控制系统的精度高于开环系统。
()对,()错。
17.用径百分表测量孔时,必须摆动径百分表,所得最大尺寸是孔的实际尺寸。
()对,()错。
18.数控装置发出的脉冲指令频率越高,则工作台的位移速度越慢。
()对,()错。
19.切削时,刀具、工件、切屑三者,刀具吸收的热量最多。
()对,()错。
20.G41表示刀具半径右补偿,G42表示刀具半径左补偿。
()对,()错。
21.用G02或G03编制整圆时,不能用半径编程,必须用圆心坐标编程。
()对,()错。
22.数控机床传动丝杠反方向间隙是不能补偿的。
()对,()错。
数控机床复习题大全1. 世界上第一台NC铣床是(B)年在美国研制成功。
(A) 1948 (B) 1952 (C) 1958 (D)19652. 感应同步器为(D)检测装置。
(A) 数字式 (B) 模拟式 (C) 直接式 (D)电磁式3.某三相反应式三相三拍步进电动机,定子齿数为24,其步距角为()(A)4 (B)5 (C)6 (D)74. 光栅利用( ),使得它能得到比栅距还小的位移量。
(A)莫尔条纹的作用 (B) 倍频电路(C) 计算机处理数据(D)放大电路5. CNC系统是指( )系统。
(A) 自习惯操纵 (B) 直接数字操纵(C) 模拟操纵(D)计算机操纵6. 欲加工一条与X轴成30°的直线轮廓。
应使用( )数控机床。
(A)轮廓操纵 (B) 直线操纵 (C) 点位操纵(D)都能够7. 闭环操纵系统比开环及半闭环系统( )。
(A) 稳固性好 (B) 精度高 (C) 故障率低(D)精度低8. 开环操纵系统的驱动电机应使用( )。
(A) 功率步进电机 (B) 交流电机(C) 直流伺服电机(D)交流伺服电机10. 闭环操纵系统的位置反馈元件应( )。
(A) 装在电机轴上 (B) 装在工作台上(C) 装在传动丝杆上(D)都能够、11. 感应同步器滑尺上的正弦绕组与余弦绕组相距( )。
(A) 1个节距 (B) 1/2个节距(C) 1/4个节距(D)1/3个节距、12.位置开环伺服系统通常使用()(A)交流电动机(B)直流电动机(C)交流伺服电动机(D)步进电动机13.经济型数控系统通常使用()。
(A)开环操纵 (B)闭环操纵(C)半闭环操纵 (D)都能够14.数控机床的性能很大程度上取决于()的性能。
(A)计算机运算 (B)伺服系统(C)位置检测系统 (D)机械结构18.感应同步器定尺与滑尺间的间隙为()mm(A)0.2 (B)0.5 (C)1 (D)1.519.数控机床进给伺服系统的负载不大,加工精度不高时,可使用()操纵。
数控机床及保养复习题一、选择题1. 数控机床是指利用________或________对工件进行加工的机床。
A. 机械能,电能B. 震动能,热能C. 电子技术,计算机技术D. 液压能,风能2. 数控机床的主要构成部分包括________、________和________等。
A. 机械部分,液压部分,电子部分B. 主轴,导轨,伺服电机C. 编程器,刀库,夹具D. 液压缸,风管,传感器3. 数控机床相较于传统机床,具有哪些优点?A. 生产效率高、精度高、加工工序复杂B. 加工工艺简单、易于操作、成本低C. 涉及行业广泛、维护保养方便D. 加工精度低、加工效率低、安全性高4. 在数控机床的工作过程中,应特别注意以下哪些事项?A. 定期检查润滑情况、保持机床清洁B. 运转过程中不得随意触碰机床C. 保持加工液的清洁度,避免堵塞冷却系统D. 执行完加工任务后立即关闭电源5. 数控系统的主要任务是什么?A. 程序的输入与存储B. 控制设备的动作C. 自动测量工件D. 实现多轴联动二、判断题1. 数控机床是一个以电子技术和计算机技术为基础,实现自动化加工的高效机床。
( )2. 数控机床的构成部分包括机械部分、液压部分和电子部分。
( )3. 数控机床的加工精度低于传统机床。
( )4. 在数控机床的保养过程中,需要定期检查润滑情况、保持机床清洁。
( )5. 数控系统的主要任务是程序的输入与存储。
( )三、简答题1. 解释数控机床的工作原理。
2. 数控机床相较于传统机床的优点有哪些?3. 数控机床保养的注意事项有哪些?4. 数控系统的主要组成部分是什么?请简要介绍。
5. 什么是数控机床的坐标系?它的作用是什么?四、论述题请从以下两个方面论述数控技术在现代制造业中的重要性:1. 提高生产效率。
2. 提高产品质量。
以上为数控机床及保养复习题。
希望以上问题能够帮助您复习和巩固相关知识点,提高对数控机床及其保养的理解。
第二次作业题一、填空题1、数控机床的旋转轴之一B轴是绕( Y轴 )直线轴旋转的轴。
2、编程中设定定位速度F1=5000mm/min,切削速度F2=100mm/min,如果设置进给修调为80%,则实际速度为( 80mm/min )。
3、数控机床主要由( 机床主体)、( 数控装置)和( 伺服机构)三大部分组成。
4、数控机床是按数字信号形式控制的,每一脉冲使机床移动部件产生的位移称为( 脉冲当量 )。
5、数控机床按控制运动轨迹可分为 ( 点位控制)、 ( 点位直线控制)和 ( 轮廓控制)等几种。
按控制方式又可分为 (开环控制)、( 闭环控制)和( 半闭环控制)等。
6、平面轮廓加工属于( 切削类)加工方式。
7、G91 G01 X3.0 Y4.0 F100执行后,刀具移动了( 5 )。
8、一般数控加工的程序的编制分为三个阶段完成,即( 工艺处理)、( 数学处理)和 ( 编程调试)。
9、使用返回参考点指令G28时,( 应取消刀具补偿功能),否则机床无法返回参考点。
10、在执行机床辅助功能M00和M02时,都能使( 进给运动)停止运行,不同点是执行M02后,数控系统处于( 完全停止状态)而执行M00后,若重新按( 循环启动),则继续执行加工程序.11、位置检测元件可分为两类,常见的光栅尺和直线感应同步器属于( 直接测量)元件,光电编码器和旋转变压器属于(间接测量)元件。
12、数控加工中心的主轴部件上设有准停装置,又称( 主轴定位功能)。
它是( 自动换刀)必须的功能。
可分为机械准停和电气准停。
1、机床接通电源后的回零操作是使刀具或工作台退离到( 机床参考点)。
13、进给伺服系统实际上是一种高精度的 ( 位置跟随)与 (定位系统)。
14、数控机床上导轨形式主要有 ( 滑动导轨)、( 滚动导轨)和 ( 静压导轨)。
5、在指定固定循环之前,必须用辅助功能( M03 )使主轴( 旋转)。
15、在执行机床辅助功能M00和M02时,都能使( 进给运动)停止运行,不同点是执行M02后,数控系统处于( 完全停止状态)而执行M00后,若重新按( 重新启动),则继续执行加工程序.16、位置检测系统所能测量到的最小位移量称为 ( 分辨率)。
1、数控机床程序编制的方法分为手工编程、自动编程两种。
2、数控系统只能接受数字信息,国际上广泛采用两种标准代码为G 、M 。
3、在铣削零件的内外轮廓表面时,为防止在刀具切入、切出时产生刀痕,应沿轮廓___切向__方向切入、切出,而不应__法向_____方向切入、切出。
4、F指令用于指定进给速度,S指令用于指定主轴转速,T指令用于指定刀具;其中F100表示进给速度100mm/min ,S800表示主轴转速800r/min 。
5、编程常用指令中绝对尺寸用G90指令,增量尺寸用G91指令。
6、数控系统中指令G40、G41、G42含义分别是取消刀具补偿、左刀补、右刀补。
7、数控系统中指令顺圆插补指令是G02 ,逆圆插补指令是G03 。
9、数控系统中M01、M02、M03指令的的功能分别是暂停、主轴停止、主轴正转。
10、数控系统中G02、G03、G04指令的的功能分别是顺圆插补、逆圆插补、暂停。
11、程序段G97 M03 S800的含义是主轴正转转速800r/min。
12、数控机床的三个原点是指机床、工件、参考。
13、在数控车床上,如刀具当前位置在点A(10,-20),执行程序段G98 G01 U20.0 W50.0 F100后刀具将位于点B,则B点的绝对坐标为(30,30);该程序段中F100表示的意义是:进给速度100mm/min 。
14、M98、M99的含义分别是调用子程序、子程序结束。
15、数控系统S1500、T0200指令含义分别是主轴转速1500r/min、0号刀具02号补偿。
16. 数控机床按控制运动轨迹可分为点位控制、直线控制和三维轮廓控制几种。
17. 在轮廓控制中,为了保证一定的精度和编程方便,通常需要有刀具长度和半径补偿功能。
18. 数控机床实现插补运算较为成熟并为大多机床所具有的是直线插补和圆弧插补功能。
19. 与机床主轴重合或平行的刀具运动坐标轴为z 轴,远离工件的刀具运动方向为正方向。
20.光栅依不同制造方法有反射和透射两种。
1、数控机床1952 年出现至今,已经经历了两个阶段六个时代,这六个时代的划分主要取决于控制机床的数控系统的发展。
2、数控机床的主要组成部件有输入输出设备、数控装置、进给伺服系统、机床本体、主轴伺服系统、PLC等。
3、数控机床的可靠性很大程度上取决于数控装置,数控系统的精度和快速性主要取决于伺服系统。
4、加工中心与一般数控机床结构上的区别是加工中心增加了一个刀库和自动换刀装置,工艺上的区别是加工中心能实现多工序集中加工。
5、数控机床伺服系统按对被控量有无检测反馈装置可分为开环和闭环。
6、闭环系统根据测量反馈装置安放的部位不同又可分为:半闭环和全闭环。
7、数控机床的核心部件是数控系统,神经中枢是数控装置。
8、CNC装置揷补算法有脉冲增量插补算法和数据采用插补算法。
9、逐点比较法插补过程中每处理一步都要经过的四个节拍分别是偏差判别、坐标进给、偏差计算、终点判别。
10、进给伺服系统中实现信号放大的部件是伺服单元,实现数/模转换的是执行元件。
12、滚珠丝杆螺母副是直线运动与回转运动能相互转换的传动装置。
13、数控机床主传动系统组成包括:主轴电动机、主轴传动机构、主轴组件等。
14、自动换刀系统由刀库和刀具交换装置组成。
15、数控机床组成部件中实现A/D转换的部件是检测反馈装置。
16、丝杆与螺母之间预紧后,可消除反向间隙,提高轴向传动刚度和定位精度17、滚珠丝杆螺母副不能自锁,所以当丝杆立式使用时,应加制动装置。
19、CNC装置中实现插补运算的硬件部件是运算器。
20、数控机床组成部件中实现D/A转换的部件是驱动装置。
21、光电脉冲编码器是数控车床加工螺纹时必不可少的检测元件,常用于半闭环和开环控制的数控机床上。
22、超高速加工机床及精密制造数控机床进给驱动方式采用直线电动机控制系统,主轴传动采用主轴电动机直接驱动。
23自动换刀系统刀具交换方式有:无机械手换刀和机械手换刀。
24、无机械手换刀是利用刀库与主轴之间的相对运动实现刀具交换,换刀时先将用过的主轴上刀具送回刀库,再从刀库中取出新刀具。
25、加工程序包含的三大信息集合信息、工艺信息、辅助信息26、数控铣削加工零件周边轮廓、凹槽,应选择立铣刀刀具。
27、数控铣削加工封闭的键槽,应选择键槽刀刀具。
28、数控机床Z坐标轴规定是传递切削动力的主轴轴线。
29、数控铣床坐标系原点一般设置在X、Y、Z坐标轴正方向的极限位置。
30、机床坐标系原点与编程坐标系原点的联系操作通过对刀操作实现。
31、数控机床操作时对刀的目的是确定工件原点在机床坐标系中的位置。
32、数控机床通过回参考点操作建立机床坐标系。
33、数控车床的坐标系原点一般在三爪卡盘后端面与主轴轴线的交点处。
34、数控铣削编程平面选择指令中,G17选择XY 平面,G18选择ZX 平面,G19选择YZ 平面。
35、FANUC系统中的G54-G59含义是工件坐标系偏移指令。
36、数控铣削刀具选择:刀具直径大小的选择要满足R刀具≤过渡圆弧半径。
37、型腔零件的铣削加工路线有:行切法、环切法、先行切再环切一周。
38、顺、逆圆弧的判断:沿着与圆弧所在平面相垂直的轴的负方向看,走刀方向为顺时针时用G02,走刀方向为逆时针时用G03。
39、G02/G03 X Y I J ;指令中I J 的含义是圆心相对于圆弧起点的增量坐标。
40、数控铣削圆弧指令中规定,圆弧的圆心角α≤180时,半径R取正值,即用“+R”编程。
圆弧的圆心角α> 180时,R取负值,即用“-R”编程。
43、整圆编程一般不使用半径编程法,而用圆心编程法。
44、左刀补、右刀补判断:沿刀具走刀方向看,刀具位于工件轮廓的左边,用G41指令,刀具位于工件轮廓的右边,用G42指令。
45、刀补建立过程要求起刀点与轮廓起始点间的垂直距离应大于一个刀具半径。
47、数控车削锥面的两种加工路线:等距法走刀路线、不等距法走刀路线。
48、G71指令适用于零件外形轮廓在X和Z 方向逐渐增大或减小的情况。
49、G71指令中的ns程序段只能定义X轴的运动,不能定义Z轴或同时定义X、Z轴运动。
50、车外螺纹时,由于受车刀挤压会使螺纹大径尺寸胀大,所以车螺纹前大径一般应车得比基本尺寸小0.2~0.4 mm。
51、装夹外螺纹车刀时,刀尖位置一般应对准工件中心,可根据尾座顶尖高度检查。
52、车刀刀尖角的对称中心线必须与工件轴线垂直,装刀时可用样板来对刀,刀头伸出不要过长,一般为刀杆厚度的1.5倍左右。
53、数控车床上常用的螺纹切削方法有:直进法、斜进法和交错切削法等几种。
54、加工螺纹时,要求主轴转速与沿Z向的进给速度之间必须保持同步,由于机床主轴机构存在加减速过程,所以加工螺纹时应预留出一定的导入和导出距离,通常δ1取(2~3)P,δ2取(1~2)P。
56、螺纹切削复合循环指令G76格式:G76 Pm r αQ△dmin Rd;G76 X(u)_Z(w)_Ri Pk Q△d FL;中k= 0.6495P,X= D-1.3P (用D表示,D为螺纹大径)57、数控铣床编程中G54~G59指令含义是工件坐标系偏移。
58、数控机床的加工精度和表面质量取决于脉冲当量的大小。
59、脉冲增量插补法输出的结果是脉冲。
使用于以步进电动机为驱动装置的开环控制系统中。
60、G17指令选择的是XY 平面,其垂直轴为Z 轴。
61、数控系统的核心是数控装置。
62、数控机床的伺服驱动系统由___伺服单元____和_驱动装置_组成。
63、数控机床的联动轴数与控制轴数是不同的概念, 可控轴数一般多于联动轴数。
64、DNC指的是直接数字控制。
68、数控装置的CMOS RAM中存放的是零件加工程序、机床参数、刀具参数等。
69、数控加工程序在零件程序存储器中是以数控内部码的形式存在。
70、数据采用插补法适用于以直流或交流伺服电动机为驱动装置的闭环或半闭环控制系统。
71、脉冲增量插补法适用于以步进电动机为驱动装置的开环控制系统。
72、伺服系统是CNC装置和机床的联系环节,其性能很大程度上决定了数控机床的性能。
73、进给伺服系统的作用是:信号放大和数/模转换。
74、数控机床电动机轴与丝杆轴的联接方式有:齿轮联接和联轴节联接。
75、数控机床进给传动结构中实现运动转换(如旋转运动转换为直线运动)的部件是滚珠丝杆螺母副。
76、主轴组件是数控机床的关键部件,其组成包括:主轴的支撑、安装在主轴上的传动零件、主轴等。
对具有自动换刀功能的数控机床,为实现刀具在主轴上的自动装卸与夹持,还必须有刀具的自动夹紧机构,主轴准停装置和主轴孔的清理装置等。
脉冲编码器是一种旋转式的检测元件,可将角位移转变为数字脉冲输出,通过测量脉冲频率,也可用于转速测量,通常与驱动电动机同轴安装,按工作原理可分为接触式,光电式(精度最高,运用最多),电磁式。
按编码方式可分增量是和绝对式光栅位置检测装置可分物理光栅(刻线细而密,用于光谱分析和光波波长的鉴定)和计量光波(较粗,用于数字检测系统)。
还可分为直线光栅(测量直线)和圆光栅(测量角位移)。
莫尔条纹的产生和特点:若光源以平行光照射光栅时,由于挡光效应和光的衍射,则在两块与光栅线夹角的平行线相垂直的方向上,出现了明暗交替,间隔相等的粗大条纹,称为莫尔干涉条纹。
其特点:放大作用,平均效应,莫尔条纹的移动规律(与光栅移动成正比,光栅向左或移动,其向上或下移动)二.名词解释数控机床:利用数字信息对机床运动轨迹和状态进行控制的机床。
数控技术:用数字量及字符发出指令并实现自动控制的技术。
最小设定单位:数控机床的数控系统发出一个脉冲指令后,经伺服系统的转换,放大,反馈后推动机床上的工件(或刀具)实际移动的最小位移量。
模态代码:表示这种代码一经在一个程序段中指定,便保持有效到以后的程序段中出现同组的另一代码是才失效步距角:在没有减速齿轮的情况下,对于一个脉冲信号,转子所转过的机械角度。
矢量夹角:是指两编程轨迹在交点处非加工侧的夹角。
插补:机床数控系统依照一定方法确定刀具运动轨迹的过程绝对坐标:所有坐标点的坐标值均从某一固定坐标原点计量的坐标系。
相对坐标:运动轨迹的终点是相对于起点的计量的坐标系。
机床坐标系:机床上固有坐标系,并设有固定的坐标原点。
工件坐标系:由编程人员以工件图纸上的某一固定点为原点所建立的坐标系,编程尺寸都按工件坐标系中的尺寸确定多机系统:整个CNC装置中有两个或两个以上的CPU,也就是系统中的某些功能模块自身也带有CPU主从结构:只有一个CPU处于主导地位,其他CPU处于从属地位的结构多主结构:在该系统中有两个过两个以上的带CPU的功能部件对系统资源有控制或使用权圆心矢量:圆心指向起点的矢量。
脉冲当量:数控机床每发出一个脉冲,坐标轴移动的距离。
