消防水系统气压罐的工作原理

消防稳压罐的工作原理
第一，在稳压气压罐中，通过进气阀控制气体的输入和输出。

进气阀打开时，外部高压气体进入罐中，压力通过安全阀进行调节。

当压力达到预设值时，进气阀会自动关闭，停止进气。

当罐内压力降低时，进气阀会再次打开，以保持稳定压力。

第二，稳压气压罐内部设置有气体储存层。

当压力过高时，多余的气体会被压缩储存在储存层中。

而当压力降低时，储存层中的气体会自动释放，以保持稳定的气压输出。

这种气压储存层的设计可以平衡外部气体输入和输出的不平衡，以保持稳定的输出压力。

第三，稳压气压罐中还设置有压力传感器和控制系统。

压力传感器可以实时监测罐内气压的变化，并将信号传输给控制系统。

控制系统可以根据实时的气压数据，控制进气阀的开关，以调节气体的输入和输出，从而保持稳定的气压输出。

同时，控制系统还可以根据设定的上限和下限，自动发出报警信号，当气压超过或低于设定值时，以提醒操作人员采取相应的措施。

第四，稳压气压罐还配备有安全装置，如安全阀和爆炸盖等。

安全阀可以在气压超过设定压力时，自动打开，释放多余的气体，以避免气压过高引发事故。

而爆炸盖则可以在异常情况下自动爆破，以减轻罐内气体压力，保护设备和人员的安全。

总之，消防稳压气压罐通过进气阀控制气体的输入和输出，并通过气体储存层、压力传感器和控制系统实现对气压的稳定调节。

同时，安全装置的设置也确保了罐内气体压力的安全运行。

这种工作原理可以保证消防
稳压气压罐在消防应急中，提供稳定的气压输出，满足灭火需求，保障人员和设备的安全。

消防水系统有哪些组成和工作原理“消防”作为一门专门学科，正伴随着现代科学技术的发展进入到高科技综合学科的行列，是现代建筑中的重要内容。

有效监测建筑火灾、控制火灾、迅扑灭火灾，保障人民生命和财产的安全，保障国民经济建设，是建筑消防系统的任务。

建筑消防系统就是为完成上述任务而建立的一套完整、有效的体系，该体系就是在建筑物内部，按国家有关规范规定设置必需的火灾自动报警及消防设备联动控制系统、建筑灭火系统、防烟排烟系统等建筑消防设施。

今天着重给大家介绍一下消防水系统，消防水系统分为手动水灭火系统、自动喷水灭火系统；其中手动水灭火系统包括室内消火栓给水系统以及室外消火栓给水系统。

一、室内消火栓给水系统室内消火栓给水系统由消防水源、消防给水设施、消防给水全设备、控制设备、止回阀、泄压阀等组件组成。

其中消防给水设施包括消防水泵、消防水箱、水泵接合器等。

室内消火栓给水系统的工作原理与系统的给水方式有关。

通常是针对建筑消防给水系统采用的是临时高压消防给水系统。

在临时高压消防给水系统中，系统设有消防泵和高位消防水箱。

当火灾发生后，现场的人员可打开消火栓箱，将水带与消火栓栓口连接，打开消火栓的阀门，按下消火栓箱内的启动按钮，从而消火栓可投入使用。

消火栓箱内的按钮直接启动消火栓泵，并向消防控制中心报警。

在供水的初期，由于消火栓泵的启动有一定的时间，其初期供水由高位消防水箱来供水。

对于消火栓泵的启动，还可由消防泵现场、消防控制中心启动，消火栓泵一旦启动后不得自动停泵，其停泵只能由现场手动控制。

1、消防水泵是用来连接消防车或者机动消防水泵通过结合器接口向建筑物内的消防管道输送消防用水（用以注水加压），使室内外消火栓得到充足的压力水源，以解决消防车对高层灭火困难或因建筑物内部消防给水管道因水的压力低造成供水不足，以及室内消防水泵无法供水和间断供水的情况。

消防泵的操作方式有以下3种分别是：(1)手动操作（水泵房)消防泵控制柜将选择“自动/手动”开关，置于手动状态按下泵1或泵2启动按钮，泵起动按下泵1或泵2停止按钮，泵停止；(2)联动操作（监控室远程控制)消防泵控制柜将选择“自动/手动”开关，置于泵1或泵2自动状态报警控制柜功能区域锁打开将手动盘置于“启动”操作方式，泵起动将手动盘置于“停止”操作方式，泵停止；(3)自动操作消防泵控制柜将选择“自动/手动”开关，置于泵1或泵2自动状态消防中心报警控制柜联动设备置于自动状态按下消防栓内启泵按钮，报警控制柜发出声响报警，泵起动将消防栓内启泵按钮复原，然后再把消防中心报警控制柜联动设备自动状态转换为手动状态，按复位健，泵停止(或直接将消防泵控制柜将选择“自动/手动”开关转换为手动状态)。

消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。

气压罐结构(图)标签：气压结构上一篇：[转贴]OnlineNIC公司恶意注册域下一篇：气压罐原理(图)膨胀罐的结构：膨胀罐按结构可分为隔膜式和气囊式两种，如下图：隔膜式膨胀罐及其隔膜气囊式膨胀罐及其气囊对隔膜式膨胀罐来讲，其罐体和隔膜之间预充有一定压力的氮气，气囊式膨胀罐是罐体可气囊之间预充有一定压力的氮气膨胀罐的工作原理：有上面其结构可知：当膨胀罐用于系统中时，由于系统压力比预充气体的压力，所以会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到达到新的平衡，当系统压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

膨胀罐的作用：膨胀罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，其缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，膨胀罐气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，水泵不会因压力的改变而频繁的开启。

隔膜式膨胀罐的缺点：1.因为隔膜式膨胀罐壳体是直接与水接触的，所以壳内都喷涂防锈层。

罐的接口与壳体之间是焊接而成。

这样在焊接的过程中，高温就会将防锈涂层氧化。

本来是银白色的涂层，在焊接后呈现黑色。

用手触摸可感觉有黑色小颗粒。

那么这些看似微不足道的氧化点工作时长期与水接触，慢慢就会生锈并逐渐扩大，直到整个罐体生锈，为什么这种膨胀罐用一段时间后，倒出来来的水呈黄水也就不足为奇了。

消防稳压(气压)罐的工作原理消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也是设计常用的一种增压设施。

气压罐的主要作用是提供足够的消防水压，而贮存少量的消防用水，室内10min的消防水量仍然贮存在屋顶水箱中，因此，消防气压罐的容积较小，这是与其它气压给水系统的不同之处。

一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分，即消防贮水容积（调节容积）、缓冲水容积和稳压水容积，如图1所示。

系统平时的压力由稳压泵提供，当压力升高，达到稳压水容积的高水位时，稳压泵自动停止运行；当压力降低，达到稳压水容积的低水位时，稳压泵自动开启，将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时，随着消火栓的投入使用，系统压力开始下降，当降至消防贮水容积的最低水位时，停止稳压泵，自动开启消防泵灭火。

二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分，即气压罐总容积的计算和每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小，压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。

式中：V为气压罐的总容积m3；VX为消防水总容积等于消防贮水容积、缓冲水容积和稳压水容积之和；β为气压罐的容积系数，卧式、立式、隔膜式气压罐的容积系数分别为1.25，1.10和1.05；αb为气压罐最低工作压力和最高工作压力之比（以绝对压力计），一般宜采用0.65～0.85。

消防贮水总容积（VX）：设置气压罐的目的是为了保证火灾发生初期消防泵没有启动之前消火栓和喷头所需的水压，这段时间约为30s。

对于消火栓给水系统，按同时使用2支水枪（每支水枪流量5L/s）计，消防贮水容积为2*5*30=300L；对于自动喷水灭火系统，按5个喷头同时开启，每个喷头以1L/s计，消防贮水容积为5*1*30=150L。

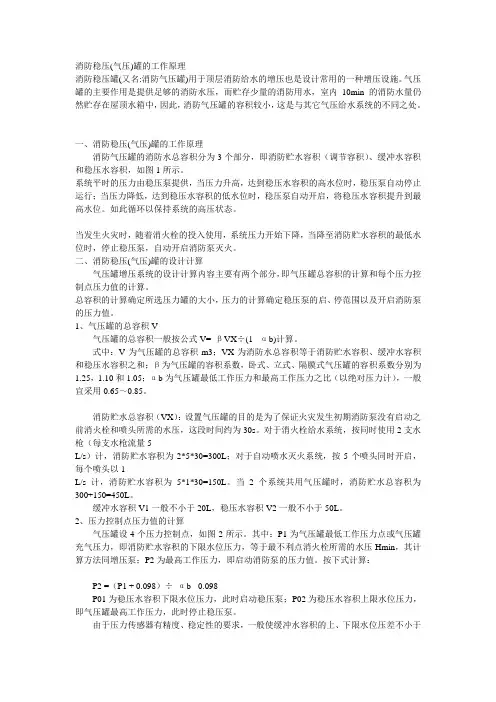

消防稳压罐(又名:消防气压罐)用于顶层消防给水的增压也就是设计常用的一种增压设施。

气压罐的主要作用就是提供足够的消防水压,而贮存少量的消防用水,室内10min的消防水量仍然贮存在屋顶水箱中,因此,消防气压罐的容积较小,这就是与其它气压给水系统的不同之处。

一、消防稳压(气压)罐的工作原理消防气压罐的消防水总容积分为3个部分,即消防贮水容积(调节容积)、缓冲水容积与稳压水容积,如图1所示。

系统平时的压力由稳压泵提供,当压力升高,达到稳压水容积的高水位时,稳压泵自动停止运行;当压力降低,达到稳压水容积的低水位时,稳压泵自动开启,将稳压水容积提升到最高水位。

如此循环以保持系统的高压状态。

当发生火灾时,随着消火栓的投入使用,系统压力开始下降,当降至消防贮水容积的最低水位时,停止稳压泵,自动开启消防泵灭火。

二、消防稳压(气压)罐的设计计算气压罐增压系统的设计计算内容主要有两个部分,即气压罐总容积的计算与每个压力控制点压力值的计算。

总容积的计算确定所选压力罐的大小,压力的计算确定稳压泵的启、停范围以及开启消防泵的压力值。

1、气压罐的总容积V气压罐的总容积一般按公式V= βVX÷(1- αb)计算。

式中:V为气压罐的总容积m3;VX为消防水总容积等于消防贮水容积、缓冲水容积与稳压水容积之与;β为气压罐的容积系数,卧式、立式、隔膜式气压罐的容积系数分别为1、25,1、10与1、05;αb为气压罐最低工作压力与最高工作压力之比(以绝对压力计),一般宜采用0、65～0、85。

消防贮水总容积(VX):设置气压罐的目的就是为了保证火灾发生初期消防泵没有启动之前消火栓与喷头所需的水压,这段时间约为30s。

对于消火栓给水系统,按同时使用2支水枪(每支水枪流量5 L/s)计,消防贮水容积为2*5*30=300L;对于自动喷水灭火系统,按5个喷头同时开启,每个喷头以1 L/s计,消防贮水容积为5*1*30=150L。

当2个系统共用气压罐时,消防贮水总容积为300+150=450L。

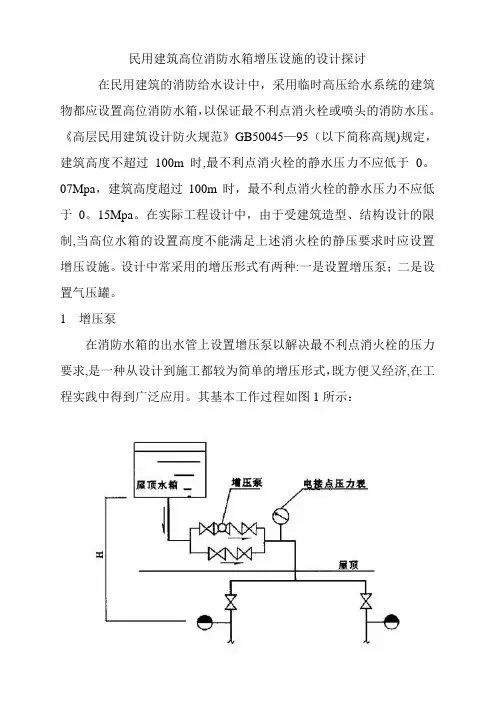

民用建筑高位消防水箱增压设施的设计探讨在民用建筑的消防给水设计中，采用临时高压给水系统的建筑物都应设置高位消防水箱，以保证最不利点消火栓或喷头的消防水压。

《高层民用建筑设计防火规范》GB50045—95（以下简称高规)规定，建筑高度不超过100m时,最不利点消火栓的静水压力不应低于0。

07Mpa，建筑高度超过100m时，最不利点消火栓的静水压力不应低于0。

15Mpa。

在实际工程设计中，由于受建筑造型、结构设计的限制,当高位水箱的设置高度不能满足上述消火栓的静压要求时应设置增压设施。

设计中常采用的增压形式有两种:一是设置增压泵；二是设置气压罐。

1增压泵在消防水箱的出水管上设置增压泵以解决最不利点消火栓的压力要求,是一种从设计到施工都较为简单的增压形式，既方便又经济,在工程实践中得到广泛应用。

其基本工作过程如图1所示：1.1增压泵的工作原理顶部消防给水的压力在火灾初期由增压泵供给，消防水箱出水管上设有电接点压力表,压力表设3个控制点，即上限压力值、下限压力值和启动消防泵的压力值。

当系统压力升至设计上限值时，停止增压泵的运行;当系统压力降至设计下限值时，启动增压泵,系统压力上升至上限值，如此反复来维持消防系统的压力需要；当发生火灾时，消火栓水枪或喷头开始喷水，系统压力下降,当降至设计压力下限值以下时，停止增压泵,启动消防泵.1。

2增压泵的设计计算增压泵的设计计算内容主要是确定启动、停止增压泵的上限压力值、下限压力值和启动消防泵的压力值。

1.2。

1启动增压泵的下限压力值Hmin如图1所示，启动增压泵的下限压力值应为最不利点消火栓所需的水压,以建筑高度小于100m的高层建筑为例，最不利点消火栓所需的水压为:Hmin= Hq+ Hd+ HK +∑h—H根据《高规》第7。

4。

6。

2条规定建筑高度小于100m的高层建筑消火栓的充实水柱为10mHq=（αf×Hm×10）÷（1-ψ×αf×Hm)=1.2×10×10 ÷(1 - 0。

隔膜气压罐工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

罐内橡胶隔膜工作变化示意图：
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：
• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张 20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

2。

消防水系统气压罐的工作原理消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。

消防器件的工作原理之--压力开关压力开关是一种简单的压力控制装置，当被测压力到达额定值时，压力开关可发出警报或控制信号。

压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比拟后推动开关元件，改变开关元件的通断状态，到达控制被测压力的目的。

压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

开关元件有磁性开关、水银开关、微动开关等。

压力开关的开关形式有常开式和常闭式两种。

压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如,压缩机开场启动,向储气罐打气,到压力10kg的时候,空压机停机或者卸载,当压力到7kg的时候空压机又开场启动,此间有一个压力差,这个过程就可以让压缩机休息一下,到达保护空压机的作用. 由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。

由於气缸内压力的变化，通过进气阀使空气经过空气滤清器〔消声器〕进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀〔止回阀〕进入储气罐，当排气压力到达额定压力时由压力开关控制而自动停机。

当储气罐压力降至时压力开关自动联接启动随着电子技术和信息技术的飞速开展，压力测量和自动控制技术已深入到人们生活和工作的各个领域，作为压力量的控制方式之一的压力开关已不仅仅局限于对*一点压力的开闭式两态控制，而是在开关控制的根底上要同时能够实现分辨压力大小，对控制点连续设定，进展远距离信号传输等功能，因此电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。

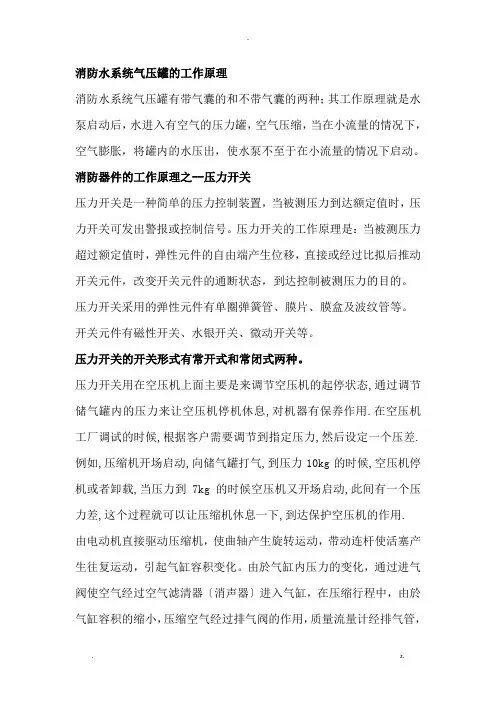

消防水系统气压罐的工作原理消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。

消防器件的工作原理之--压力开关压力开关是一种简单的压力控制装置，当被测压力达到额定值时，压力开关可发出警报或控制信号。

压力开关的工作原理是：当被测压力超过额定值时，弹性元件的自由端产生位移，直接或经过比较后推动开关元件，改变开关元件的通断状态，达到控制被测压力的目的。

压力开关采用的弹性元件有单圈弹簧管、膜片、膜盒及波纹管等。

开关元件有磁性开关、水银开关、微动开关等。

压力开关的开关形式有常开式和常闭式两种。

压力开关用在空压机上面主要是来调节空压机的起停状态,通过调节储气罐内的压力来让空压机停机休息,对机器有保养作用.在空压机工厂调试的时候,根据客户需要调节到指定压力,然后设定一个压差.例如，压缩机开始启动，向储气罐打气，到压力10kg的时候，空压机停机或者卸载，当压力到7kg的时候空压机又开始启动，此间有一个压力差，这个过程就可以让压缩机休息一下,达到保护空压机的作用. 由电动机直接驱动压缩机，使曲轴产生旋转运动，带动连杆使活塞产生往复运动，引起气缸容积变化。

由於气缸内压力的变化，通过进气阀使空气经过空气滤清器（消声器）进入气缸，在压缩行程中，由於气缸容积的缩小，压缩空气经过排气阀的作用，质量流量计经排气管，单向阀（止回阀）进入储气罐，当排气压力达到额定压力0.7MPa 时由压力开关控制而自动停机。

当储气罐压力降至0.5--0.6MPa 时压力开关自动联接启动随着电子技术和信息技术的飞速发展，压力测量和自动控制技术已深入到人们生活和工作的各个领域，作为压力量的控制方式之一的压力开关已不仅仅局限于对某一点压力的开闭式两态控制，而是在开关控制的基础上要同时能够实现分辨压力大小，对控制点连续设定，进行远距离信号传输等功能，因此电子压力开关代替各种机械式压力开关已逐渐成为应用的主流。

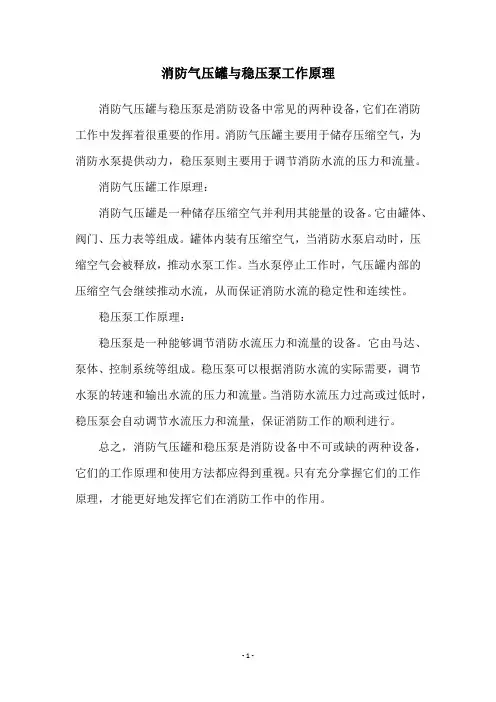

消防气压罐与稳压泵工作原理
消防气压罐与稳压泵是消防设备中常见的两种设备，它们在消防工作中发挥着很重要的作用。

消防气压罐主要用于储存压缩空气，为消防水泵提供动力，稳压泵则主要用于调节消防水流的压力和流量。

消防气压罐工作原理：
消防气压罐是一种储存压缩空气并利用其能量的设备。

它由罐体、阀门、压力表等组成。

罐体内装有压缩空气，当消防水泵启动时，压缩空气会被释放，推动水泵工作。

当水泵停止工作时，气压罐内部的压缩空气会继续推动水流，从而保证消防水流的稳定性和连续性。

稳压泵工作原理：
稳压泵是一种能够调节消防水流压力和流量的设备。

它由马达、泵体、控制系统等组成。

稳压泵可以根据消防水流的实际需要，调节水泵的转速和输出水流的压力和流量。

当消防水流压力过高或过低时，稳压泵会自动调节水流压力和流量，保证消防工作的顺利进行。

总之，消防气压罐和稳压泵是消防设备中不可或缺的两种设备，它们的工作原理和使用方法都应得到重视。

只有充分掌握它们的工作原理，才能更好地发挥它们在消防工作中的作用。

- 1 -。

气压罐的工作原理气压罐是一种常见的压力容器，其工作原理主要是利用气体的压缩和膨胀来实现对液体或气体的储存和输送。

在工业生产和日常生活中，气压罐被广泛应用于空气压缩机、汽车制动系统、消防设备等领域。

下面我们将详细介绍气压罐的工作原理。

首先，气压罐内部通常装有压缩空气或其他气体。

当外部液体或气体需要储存或输送时，通过管道连接到气压罐。

在此过程中，气压罐起到了缓冲和储备的作用。

当外部液体或气体进入气压罐时，气压罐内的压缩空气会逐渐被挤压，使得罐内压力增加。

这样一来，当外部液体或气体需要使用时，就可以通过打开气压罐的阀门，使得罐内的压缩空气推动液体或气体流出，从而实现了储存和输送的功能。

其次，气压罐的工作原理还涉及到气体的膨胀和压缩。

当气压罐内的压缩空气被释放时，罐内的压力会减小，这时如果外部液体或气体继续进入气压罐，就会导致罐内压力再次增加。

而当外部液体或气体停止进入时，气压罐内的压缩空气会继续推动液体或气体流出，直至罐内压力降至一定程度。

这种气体的膨胀和压缩过程，使得气压罐能够在一定范围内自动调节压力，保持系统的稳定运行。

最后，气压罐的工作原理还涉及到安全阀的设计和使用。

由于气压罐内部压力可能会超过设计压力，因此在气压罐上通常设置有安全阀。

当罐内压力超过设定值时，安全阀会自动打开，释放部分压缩空气，以保护气压罐和系统不受过高压力的损害。

综上所述，气压罐的工作原理主要包括对外部液体或气体的储存和输送，利用气体的膨胀和压缩来实现对系统压力的调节，以及通过安全阀的设置来保护系统的安全运行。

通过对气压罐工作原理的深入了解，我们可以更好地应用和维护气压罐，确保其在工业生产和日常生活中的正常运行和安全使用。

隔膜式气压水罐工作原理引言概述：隔膜式气压水罐是一种常见的水力设备，广泛应用于建造、工业、民用等领域。

它通过利用气压和水的压力变化来实现水的稳压和供水功能。

下面将详细介绍隔膜式气压水罐的工作原理。

一、气压水罐的结构1.1 隔膜：气压水罐内部设有一个弹性隔膜，通常由橡胶或者合成橡胶材料制成。

1.2 水箱：气压水罐的外部是一个水箱，用于存放水。

1.3 气室：隔膜将水箱分为两个部份，上部是气室，下部是水室。

二、气压水罐的工作原理2.1 充气：气压水罐内的气室通过充气阀充入气体，通常为氮气。

2.2 水压调节：当水泵将水送入水箱时，水箱内的水位上升，压缩了气室内的气体。

2.3 压力平衡：当水压力增加到一定程度时，气室内的气体被挤压，隔膜向下挪移，压缩了气室内的气体，从而平衡了水压力。

三、气压水罐的作用3.1 稳压功能：隔膜式气压水罐可以平衡水泵的压力，保持水压稳定。

3.2 减少水泵启停次数：通过气压水罐的缓冲作用，可以减少水泵的启停次数，延长设备寿命。

3.3 防止水锤：气压水罐可以减少水泵启停时产生的水锤现象，保护管道和设备。

四、气压水罐的维护与保养4.1 定期检查：定期检查气压水罐的隔膜、气室和充气阀是否正常。

4.2 清洗保养：定期清洗水罐内部，保持清洁，避免杂质阻塞。

4.3 定期充气：根据需要定期充气气室，保持气压水罐的正常工作。

五、气压水罐的应用领域5.1 建造领域：用于建造供水系统的稳压和保护设备。

5.2 工业领域：用于工业生产中的水压稳定和设备保护。

5.3 民用领域：用于民用供水系统的稳压和减少水泵启停次数。

总结：隔膜式气压水罐通过气压和水压力的变化实现水的稳压和供水功能，具有稳压、减少水泵启停次数、防止水锤等优点，广泛应用于建造、工业和民用领域。

定期维护和保养气压水罐可以延长设备寿命，确保设备正常工作。

\
产品简介：
工作原理：隔膜式气压罐是由钢质外壳,橡胶隔膜内胆构成的储能器件,橡胶隔膜把水室和气室完全隔开,当外界有压力的水充入隔膜式气压水罐的内胆时罐内的空气被压缩,根据波义耳气体定律,气体受到压缩后体积变小,压力升高储存能量,压缩气体膨胀可以将橡胶隔膜内的水压出罐体;
适应范围：
隔膜式气压罐广泛应用于中央空调循环水稳压,蒸水供应膨胀系统,采暖统循环水补水稳压,消防给水系统补水稳压,变频给水稳压,锅炉补水,气压式给水等场合;
设备特点：
罐内部隔膜结构保证了水不与罐壁接触,因此罐壁内部无锈蚀,外部无凝露现象,使用寿命大大延长;
橡胶隔膜可舒张 20 万次以上,充气后可长期使用;
可以有效的平缓水系统中的压力波动,减少水泵的起停频率;
隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中;
产品规格及技术性能
隔膜式气压罐工作形态
SQL系列立式隔膜式气压罐技术性能参数表
注：①供水量栏小流量值―指每小时水泵启动6次,供水量栏最大值－指每小时水泵启动10次;
②为供水安全可靠,每小时水泵启动次数最好在6次以下;
SQW系列卧式隔膜式气压罐技术性能参数表
默认分。

隔膜式气压水罐工作原理发布日期：2009-9-29 浏览数：3128隔膜式气压水罐工作原理：隔膜式气压罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

罐内橡胶隔膜工作变化示意图：适应范围：隔膜式气压罐广泛应用于中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：• 罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。

• 橡胶隔膜可舒张20 万次以上，充气后可长期使用。

• 可以有效的平缓水系统中的压力波动，减少水泵的起停频率。

• 隔膜为食品级天然橡胶隔膜可以应用在饮用水系统中。

外型尺寸：隔膜式气压水罐选型计算：1、隔膜式气压水罐容积的确定1.1气压罐总容积可按下式计算：V＝βV×1(1-ab)式中V——气压罐的总容积（m3)V×1——气压罐内的水容积（m3)ab——气压罐的工作压力比；在一般情况下宜采用0.65～0.85β——气压罐的容积系数，隔膜式气压罐宜为1.051.2 在知道泵的流量和泵的功率的情况下，也可以通过下式计算出系统中所需要的气压罐的总容积：Vt=k.Amax.(Pmax+1)(Pmin-1)/(Pmax-Pmin)(Pprec+1)式中Vt=总容积（L）k根据泵的功率总结的调节容积的系数Amax=泵的流量（L/min）Pmax=停泵压力（即停泵时的最大压力）（bar)(1bar=0.1Mpa)Pmin=启泵压力（即开泵时的最小压力）（bar)Pprec=预压力（bar)k系数：功率（kw) 0.75～1.5 2.2～3.0 3.7～7.5 7.5～11k 0.25 0.375 0.625 0.8751.3 气压罐的最低工作压力应按管网最不利处给水点所需水压计算确定，采用下式计算：p1=(h1+h2+h3+h4)/102式中p1——气压罐最低工作压力（Mpa)h1——水源最低水位至管网最不利给水点的高度差（m)h2——由水源最低水位至管网最不利给水点的管路沿程水损失（m)h3——由水源最低水位至管网最不利配水点的管路局部水头损失（m);h4——最不利给水点用水设备的流出水头（m).1.4气压罐最高工作压力可采用下式计算：p2=(p1+0.098)/ab-0.098式中p2——气压罐最高工作压力（Mpa)其它符号与前同2、生活、生产气压给水系统中所需要的气压罐调节容积可按下式计算：Vx=β·C qb/4nmax式中Vx——罐内水的调节容器(m3)β——容积附加系数，隔膜式气压水采用1.05。

消防气压罐与稳压泵工作原理
消防气压罐与稳压泵是消防系统中常见的设备，它们的工作原理对于消防设备的正常运行起着至关重要的作用。

消防气压罐是一种具有压力储存能力的设备，其工作原理是通过在罐内充入气体，使罐内形成一定的压力。

在消防系统中，气压罐通常用于存储压缩空气，以供自动喷水灭火系统的工作。

当自动喷头检测到火灾时，气压罐内的压缩空气会被释放，将水喷出来。

这种工作原理使得消防系统能够快速、自动地响应火灾，从而有效地控制火势。

稳压泵则是一种用于调节液体流量和压力的设备，其工作原理是通过调节泵入口的阀门或控制器来控制泵的出口压力和流量。

在消防系统中，稳压泵通常用于控制水的流量和压力，以确保消防系统的正常工作。

当火灾发生时，稳压泵会自动启动，并将水送入自动喷头，以控制火势。

总之，消防气压罐和稳压泵是消防系统中不可或缺的设备，它们的工作原理直接影响着消防设备的正常运行，保障了人们生命财产的安全。

- 1 -。

消防稳压罐工作原理
消防稳压罐是消防系统中的重要设备，它能够在一定范围内稳定供水压力，保
证消防水源的可靠性。

那么，消防稳压罐是如何工作的呢？接下来，我们将从工作原理的角度来详细介绍。

首先，消防稳压罐的工作原理是基于水的压力传递原理。

当消防水泵开始工作时，水被抽入稳压罐内，罐内的压力随之上升。

一旦达到设定的压力值，稳压罐内的压力传感器将向控制系统发送信号，控制系统会关闭水泵，从而停止向稳压罐内抽水。

在消防系统需要用水时，当水压下降到一定数值以下时，稳压罐内的压力传感器会再次向控制系统发送信号，控制系统会启动水泵，继续向稳压罐内抽水，保持稳定的供水压力。

其次，消防稳压罐还通过空气压力来稳定供水压力。

在罐内，水和空气被分隔
开来，当水被抽入罐内时，空气被压缩，从而产生一定的空气压力。

这种空气压力可以帮助稳定供水压力，使其在一定范围内波动，保证消防系统的正常运行。

此外，消防稳压罐还通过自动控制系统来实现对供水压力的调节。

控制系统能
够根据消防系统的实际需求，自动控制水泵的启停，保证供水压力始终在设定范围内。

这样一来，消防系统就能够在发生火灾时，及时、稳定地供应足够的水源，保障灭火工作的顺利进行。

总的来说，消防稳压罐通过水的压力传递原理、空气压力和自动控制系统三个
方面共同作用，实现了对供水压力的稳定调节。

它在消防系统中扮演着至关重要的角色，保证了消防水源的可靠性和稳定性。

因此，在消防系统的设计和运行中，消防稳压罐的选择和使用都至关重要，必须严格按照相关标准和规范进行操作和维护，以确保其正常、可靠地工作。

干式喷淋系统工作原理
干式喷淋系统是一种常用的消防灭火设备，它主要由水泵、气压罐、干式喷头、配管系统和控制系统等组成。

其工作原理如下：
1. 水泵：干式喷淋系统中的水泵负责将水从供水源（如水箱或水压供水系统）抽送至喷淋系统中。

2. 气压罐：干式喷淋系统中的气压罐主要负责提供系统所需的压力。

气压罐内除水外，还有一定量的压缩空气。

3. 干式喷头：干式喷头是系统中的喷水装置，它一般被安装在被保护区域的天花板或墙壁上。

当火灾发生时，干式喷头会自动打开，从而将水喷射到火灾区域。

4. 配管系统：配管系统是干式喷淋系统的管道网络，它将水从水泵输送至喷头。

由于干式喷淋系统的管道内通常是干燥的，所以在火灾未发生时，管道中不会有水存在。

5. 控制系统：干式喷淋系统的控制系统主要负责监测火灾，并触发相应的操作。

当火灾发生时，控制系统会向水泵和气压罐发送信号，使其工作；同时也会发出信号给干式喷头，使其打开并开始喷水。

控制系统通常还包括火灾报警系统和手动操作装置。

总的来说，干式喷淋系统通过水泵将水从供水源抽送至喷头，并通过气压罐提供足够的压力，当火灾发生时，控制系统触发
喷头打开，使水喷射到火灾区域，起到灭火的作用。

与湿式喷淋系统相比，干式喷淋系统的管道内无水，适用于某些特定场所，如低温环境和易冻结区域。
