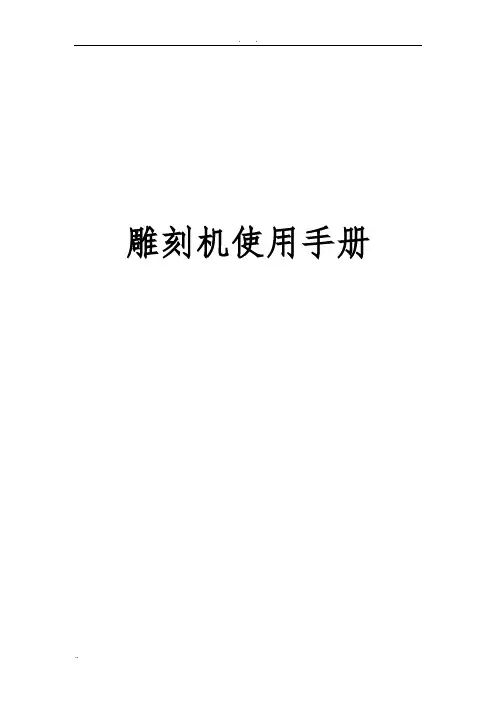

雕刻机使用手册
目录
首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -
一、图片........................................ - 5 -
二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -
一、机器安装...................................... - 9 -
二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -
首页
首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。
如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05
本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。
安装前注意事项：
1.切勿在闪电和打雷时安装此设备，切勿在潮湿的地方安装电源插
座，切勿触摸未绝缘的电源线。
2.上机操作人员必须经过严格的培训，操作过程中必须注意人身安
全和机器安全。
3.电源电压要求为210V～230V，若电源电压不稳或周围有大功率的
用电设备，请在专业人员指导下安装稳压电流。
4.不可带电插拔数据电缆，机器本身和控制柜必须接地。
5.操作人员切勿带手套，最好带上防护眼镜。
6.刀具一定要装好夹紧，保持刀具锋利，钝刀将使雕刻质量下降和
使电机过载。
7.请勿将手伸入刀具工作围。不可加工含石棉的材料。
8.加工材料大小不要超过机械加工围，长时间不用请切断电源，机
器移动时必须有专业人员指导。
9.水冷主轴使用前一定要注意通水。
10.如机器出现异常，请与经销商或本公司售后服务部联系。
第一章雕刻机的组成
一、图片
1.整机图
（1）12系列
（2）木工机
2.控制柜前部指示图
（1）12系列（2）木工机
3.控制柜后部接线图（1）12系列
（2）木工机
4. 变频器面板指示图
二、雕刻机配件
第二章雕刻机的安装及软件设置一、机器安装
警告：所有操作须在断电下进行！
1.打开木箱，抬出机器放在平地，轻搬轻放，避免撞击。
2.打开工具箱，按装箱清单检查所有配件是否齐全。
3.将控制电缆连接到DSP手柄或控制卡上。（如机器是维宏
控制卡控制，请打开电脑机箱，把控制卡插入电脑PCI
插槽）
4.将水泵出水口和主轴电机水管连接，将水泵放入水箱。
水箱注满三分之二的水，为保护主轴最好用纯净水（如
风冷主轴可略过此步骤）
5.将电源线一端插入控制柜的电源接口上，另一端插入标
准220V电源插座上。（如出口机器请检查各国使用电压
的不同）
6.根据雕刻材料的不同装好刻刀。（刻刀的选择请参照第四
章）
二．软件的安装
1. 排版软件的安装
客户根据软件的不同选择不同的安装方式。（如TYPE3请参照TYPE3的安装说明书，文泰V8请参照文泰V8说明书）
2. 控制软件的安装
（1）如客户机器是DSP手柄控制，在机器出厂前我们已经设置好手柄各类参数。请把已经排版好的文件直接复制入手柄。（2）控制卡的安装：
把维宏软件光盘放入光驱中，打开光驱双击文件夹，选择文件夹打开，选择
文件打开，提示，
按照提示选择‘下一步’‘下一步’即可安装完成后系统会自动提示关闭计算机.
选择点击‘下一步’计算机关毕，把维宏控制卡装入电脑的PCI 插槽上重新启动计算机，计算机启动后会提示硬件向导
点击‘下一步’系统会自动安装
安装完以后，点击完成。
注：驱动程序安装完成后，软件才能使用，否则软件打开错误，必须先装软件再装卡，把卡装上后把数据线连接上。
三．软件的参数设置
（一）、维宏软件的参数设置
1.当软件和驱动程序安装完成后打开维宏操作系统图标进入系统后软件会提示‘限位报警’这时点击
上边显示X Y Z的灯是绿色的，选中Z限位按住CTRL+ALT+SHIFT键点击鼠标右键会出现
图示提示，选择‘反相该点极性（P）’之后
会出现重新启动软件的提示点击‘确定’即可，然后按照以上方法把Y轴和X轴的也反相极性重启软件，限位报警不会在提示。
2.软件的参数设置
①．点击图标进入参数设置对话框，首先设置‘加工参数’参数如下图所示
