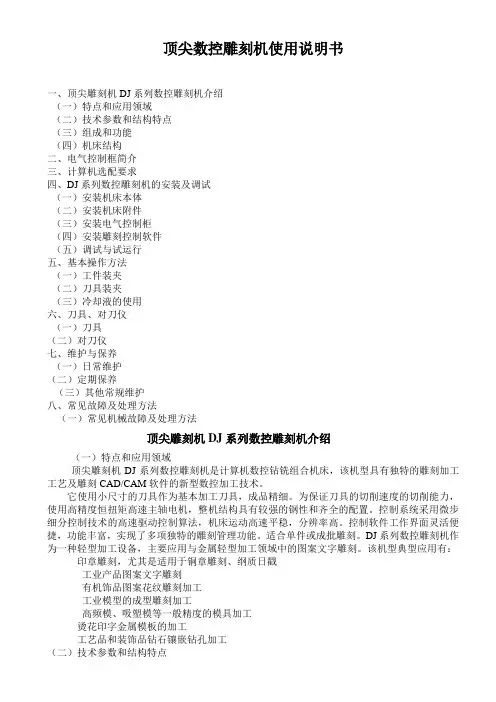

顶尖数控雕刻机使用说明书
一、顶尖雕刻机DJ系列数控雕刻机介绍
（一）特点和应用领域
（二）技术参数和结构特点
（三）组成和功能
（四）机床结构
二、电气控制框简介
三、计算机选配要求
四、DJ系列数控雕刻机的安装及调试
（一）安装机床本体
（二）安装机床附件
（三）安装电气控制柜
（四）安装雕刻控制软件
（五）调试与试运行
五、基本操作方法
（一）工件装夹
（二）刀具装夹
（三）冷却液的使用
六、刀具、对刀仪
（一）刀具
（二）对刀仪
七、维护与保养
（一）日常维护
（二）定期保养
（三）其他常规维护
八、常见故障及处理方法
（一）常见机械故障及处理方法
顶尖雕刻机DJ系列数控雕刻机介绍
（一）特点和应用领域
顶尖雕刻机DJ系列数控雕刻机是计算机数控钻铣组合机床，该机型具有独特的雕刻加工工艺及雕刻CAD/CAM软件的新型数控加工技术。
它使用小尺寸的刀具作为基本加工刀具，成品精细。为保证刀具的切削速度的切削能力，使用高精度恒扭矩高速主轴电机，整机结构具有较强的钢性和齐全的配置。控制系统采用微步细分控制技术的高速驱动控制算法，机床运动高速平稳，分辨率高。控制软件工作界面灵活便捷，功能丰富，实现了多项独特的雕刻管理功能。适合单件或成批雕刻。DJ系列数控雕刻机作为一种轻型加工设备，主要应用与金属轻型加工领域中的图案文字雕刻。该机型典型应用有：印章雕刻，尤其是适用于铜章雕刻、纲质日戳
工业产品图案文字雕刻
有机饰品图案花纹雕刻加工
工业模型的成型雕刻加工
高频模、吸塑模等一般精度的模具加工
烫花印字金属模板的加工
工艺品和装饰品钻石镶嵌钻孔加工
（二）技术参数和结构特点
外型尺寸：根据DJ系列型号定
工作台面尺寸：根据DJ系列型号定
机床重量：根据DJ系列型号定
最大工作负载量；根据DJ系列型号定
工作台最大工作承压变型量不超过0.02mm
配有对刀仪，可精确保证换刀精度
X轴、Y轴和Z轴运动定位精度±0.02/300mm
X轴、Y轴和Z轴运动定位精度±0.01mm
X、Y、Z轴运动灵敏度0.01mm以内
工作台平面度不超过0.06mm
X轴与Y轴垂直度为0.02/300mm
X轴、Y轴、Z轴行程分别为根据DJ系列型号定
Z向空间高度根据DJ系列型号定
采用精密滚动直线矩形导轨，有预紧，刚性好，直线运动精度高。
采用研磨级精密滚珠丝杠，轻预紧，无间隙，保证很高的运动和加工精度。
横梁、立柱、底座均采用高牌号铸铁，结构稳定刚性好，控制精度高，机床刚性好，运动平稳流畅，可适用铜印、刚印和模具等饿加工。
（三）组成和功能
顶尖雕刻机DJ系列数控雕刻机主要由雕刻机床、雕刻控制软件、计算机和电气控制柜等四个基本部分组成。
如下图所示；
各部分的功能是：
（1）雕刻机床——机械设备部分，通过它完成雕刻机械加工
（2）雕刻控制软件——处理、解释雕刻CAD/CAM软件生成的NC加工代码，发出加工控制指令，指挥雕刻机进行加工动作，完成产品的雕刻。
（3）计算机——雕刻控制软件的运行载体，对雕刻机各个硬件机构进行协调控制。
（4）电气控制柜——雕刻机的驱动的信号检测部分，根据控制计算机发送的控制指令直接驱动雕刻机产生机械运动并对雕刻机的各种状态进行检测反馈给控制计算机和
控制软件进行识别和处理。
（四）DJ系列数控雕刻机床体结构
雕刻机床体正面外观部件如图所示：
各部件的说明如下：
（1）地脚：机床底座下面有四个地脚，在安装调试机床时，必须调整地脚把机床床体调平，使工作台处在水平面上。
（2）急停开关：机床在雕刻状态时，如果出现意外事故可以通过按下急停开关使机床停止雕刻。
（3）主电机冷却泵：按下此开关，开启主电机冷却泵
（4）冷却液开关：在机床架背面，使用冷却液时开启冷却系统。
（5）照明灯开关：使用照明灯时按下此开关即可。
（6）工作台：台面上有T型槽，可以安装台钳进行装卡、定位。
（7）Z轴电驱动电机：驱动Z轴丝杠，带动主轴电机上下运动。
（8）主轴电机：主轴电机可高速旋转，带动刀具进行雕刻。
（9）Z轴防护罩：防止灰尘或雕刻碎末进入横梁内。
(10)控制键盘：手动键盘数控机器的手动控制操作全部集中在该键盘上。根据键盘功能进行手动操作。（适用广告机）
机床内部结构如下图：
各部件的说明如下：
（1）X轴光检：光检也叫原点开关，当校正机床原点时，可以使机头回到原点，即回到O位。
（2）X轴光检挡片；光检挡片与光检是一一对应的，校正原点时，光检探测到光检挡
片后，机床开始校正，直到O位置后，停止检测。
（3）横梁：在立柱上面，附着X轴的导轨和驱动部分，雕刻机头沿横梁左右运动。
（4）X轴步进电机：是X轴的动力来能源。
（5）X轴联轴节：用来联结X轴步进电机与滚珠丝杠的部件。长时间运动，联轴结可能会出现松动等问题，使步进电机与滚珠丝杠之间不同步，导致丢步。
（6）X轴矩形导轨：机头在X方向运动的轨道，机头附着在X轴的导轨上，矩形导轨比柱形导轨的刚性要好一些。
（7）X轴滚珠丝杠：丝杠的转动带动机头的运动，是影响机床精度的重要部件。
（8）Y轴步进电机：作用同X轴的步进电机相同。
（9）Y轴光检：作用同X轴的光检。
（10）立柱：在横梁的下面，左右各一个连接横梁。
（11）Z轴光检：作用同X轴的光检。
（12）刀具卡头：装卡刀具的地方，上刀具时，一定要按规范进行上刀和卸刀，要检查刀具是否被卡紧。
二电气控制柜简介
电气控制柜是雕刻机的运动驱动和信号检测部分。控制计算机发出控制指令，指令通过电气控制柜驱动雕刻机产生机械运动，并对雕刻机各种状态进行检测反馈给控制计算机进行识别和处理。
电气控制柜如图所示：
各号标注的元素如下：1、启动2、停止3、X轴4、Y轴5、Z轴
6、主轴
7、备用
8、台灯
9、急停10、信号11、副电12、转轴备用
三计算机选配要求
顶尖雕刻机数控雕刻系统中，计算机是一个重要组成部分。如果计算机选用或设置不当，将严重影响雕刻设备的运行稳定性，导致电器控制信号传输错误，控制软件运行失败，最终造成无法加工出合格的产品。为保证雕刻设备能够以最稳定的状态运行，需对计算机的硬件配置、软件设置进行严格的要求和选配。
以下为计算机可以正常运行的最低配置指标和设置要求：
1）计算机选用通用PC计算机，实测工作主频应在1G以上。
2）电源应达到220V以上稳定供电。
3）计算机内存大于256M，质量要稳定。
4）硬盘应在40G以上并且要经常清理硬盘的丢链和无用的文件，至少要保证硬盘上有10G的工作空间。
5）如果选用品牌机一定要特别注意其预装软件系统和电源管理系统。
6）如果计算机所使用的电网的电压偏离正常值太多或电压不稳，则必须采取电源净化稳压措施，为计算机和控制柜配置一个净化稳压电源。
7）保持计算机的机内整洁，经常用吸尘器吸尘防止加工产生的材料粉末和金属碎屑造成计算机散热风扇不正常工作或元气件短路，导致计算机损坏或雕刻机损
坏或雕刻机无法正常工作。
8）光驱和软驱不能过长时间闲置不用，应适当进行一些读写工作，以免损坏失效。
