钣金件检验标准5则范文第一篇：钣金件检验标准3063钣金件检验标准一、适用范围: 公司产品306钣金件的尺寸、外观检验。

二、检验项目及验收标准: A.尺寸验收标准: 尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配为准。

B.表面处理验收标准: 1.颜色、图案、光泽度与样板相符合，同批产品无色差(不得大于3度)。

2.附着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。

3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。

4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。

C 外观判定标准, 1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。

2.表面污点、颗粒、气泡检验: 2.1 A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。

2.2 B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。

2.3 C 面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。

4.烤漆厚度30μm-60μm。

5、不得有纹印，粘有织物绒毛现象；6、不能有流挂：表面有液体流淌状的突起，顶端呈圆珠状；7、不能有颗粒：表面呈砂粒状，用手摸有阻滞感；8、不能有桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； 5)不能有漏底：表面透青，露出底材颜色；6)不能有麻点：表面因收缩而呈现小孔（麻点），亦称针孔；7)不能有发花：表面颜色深浅不一，呈花纹状；8)不能起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）；9 不能有夹杂：涂层中夹有杂物；机械损伤：外力所致的划伤、刮花、磨损、碰伤。

备注：A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面第二篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。

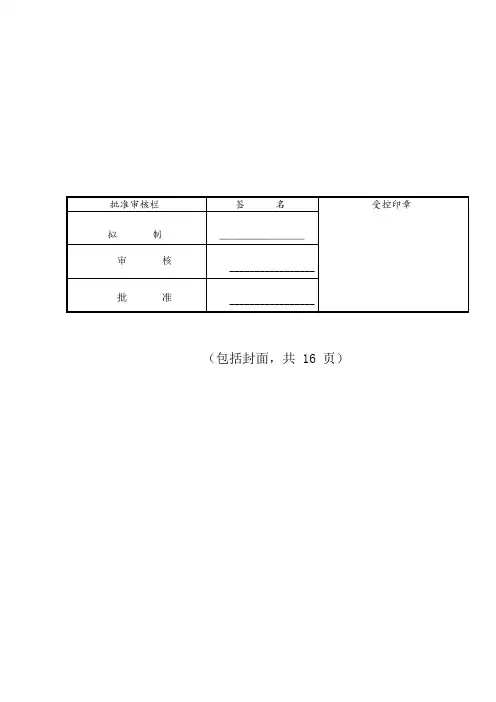

（包括封面，共 16 页）目的为保证我司钣金件产品的质量，又减少图纸对通用要求的描述，特制订本通用检验标准。

范围本标准适用于我司标准以及非标准的钣金产品，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验标准，主要从外观、尺寸控制、力度、组装要求作出规定；对钣金件产品的功能、结构特别性能不作规定，我司主要产品要求须参照相关检验标准，特别产品之特殊要求需另外说明。

职责工程部设计时应支持本标准，对特别要求应特别说明。

与本标准有关的不符合项之特纳。

销售部客户特别要求的收集与本标准有关的不符合项之特纳生产部按本标准做货及自检。

品管部按本标准检验。

作业内容剪床开料外观保证剪床开料必须用经IQC检验合格之板材，大料平直度、外表面状态必须符合IQC检验标准。

未经确认不得采用已生锈之SECC和SPCC板料，以及表面严重划伤之SUS 板料。

对胶沙不锈钢应注意开料之纹向要求，不可在不确定情况下作出纹向任意开料，并严格保护表面，以避免刮伤。

剪床开料之批锋应小于料厚之3%，手摸应无明显刮手现象。

尺寸控制为保证钣金成形尺寸，减少过程累积误差对工件尺寸的影响，剪床开料尺寸允差按下表检验：对一开几过多的开料件，如单一方向开料数量超过六件（一般应为偶数），应先将料对开，然后再开成单件，以减少误差累积。

对长度超过1500-2500之开料切边直线度应小于m，宽度大小端误差小于。

开料件之长短边90。

角度允差±3´。

CNC冲孔外观保证CNC冲孔应先检查板材是否有划伤，对经剪床放行而有少许划伤之板料，冲孔时应将划伤面尽量放于批锋面，以减少对外观的影响。

CNC冲孔应留意批锋在工件成形后的位置影响，应尽量保证批锋在工件成形后的内面方向：（对重要表面，工程绘图应将外表面放在正视方向，以方便编程）对重要表面又分左右之工件，CNC冲孔需在冲孔时分左右（即正反），以保证成形后批锋都朝内面。

对胶沙不锈钢，CNC冲孔应保证批锋位于胶沙之反面。

钣金件检验标准钣金件是一种常见的金属制造零件，广泛应用于汽车、电子、机械设备等领域。

钣金件的质量直接关系到产品的安全性和稳定性，因此制定和执行严格的检验标准对于确保产品质量至关重要。

一、外观检验。

1. 表面无划痕、凹凸、氧化等缺陷。

2. 涂装表面无起泡、脱落、色差等现象。

3. 孔洞、凸台、凹槽等加工尺寸与图纸要求一致。

二、尺寸检验。

1. 使用量具对钣金件的长度、宽度、厚度等尺寸进行检测。

2. 检验孔位、孔径、孔距等尺寸是否符合要求。

3. 对折弯角度、弯曲半径等进行精确测量。

三、材质检验。

1. 使用化学分析仪对钣金件的材质进行检测，确保材质符合要求。

2. 对材质进行硬度测试，以验证其强度和耐磨性。

四、装配检验。

1. 对钣金件进行与其他零部件的装配，检验装配接口的配合度和稳定性。

2. 检验装配后的整体尺寸和外观是否符合要求。

五、功能性能检验。

1. 对于需要进行密封、防水、防尘等功能的钣金件，进行相应的功能检验。

2. 对于需要承受压力、扭矩等力学性能的钣金件，进行相应的力学性能测试。

六、环境适应性检验。

1. 对钣金件进行高温、低温、湿热等环境适应性测试，以验证其在不同环境下的稳定性和耐久性。

2. 对于需要抗腐蚀的钣金件，进行盐雾腐蚀测试。

七、特殊要求检验。

1. 根据钣金件的具体用途和特殊要求，进行相应的特殊检验。

2. 对于客户提出的特殊要求，进行定制化的检验方案。

综上所述，钣金件的检验标准涵盖了外观、尺寸、材质、装配、功能性能、环境适应性和特殊要求等多个方面，通过严格执行检验标准，可以有效确保钣金件的质量稳定和可靠性，满足客户的需求和期望。

在生产过程中，厂家应严格按照相应的标准进行检验，并建立完善的检验记录和档案，以便追溯和改进。

同时，不断优化和提升检验标准，也是企业持续改进和提高产品质量的重要举措。

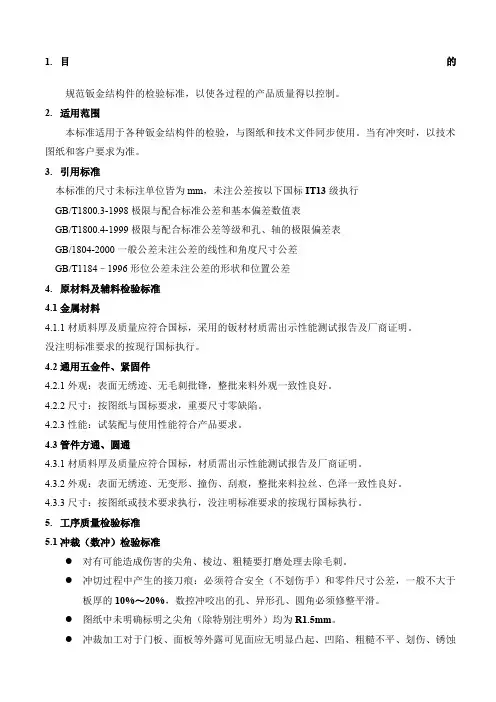

1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时，以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT 13级执行GB/T1800.3 - 1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 - 1999 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804 - 2000 一般公差未注公差的线性和角度尺寸公差GB/T1184–1996 形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1 金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹，无开裂与变形。

4.1.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

4.2 通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.3性能：试装配与使用性能符合产品要求。

4.3 管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。

4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5.1 冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5 mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L ≤5% t（t为板厚）。

钣金件检验标准钣金件检验标准一、适用范围: 公司产品钣金件的尺寸、外观检验。

二、检验项目及验收标准:A. 尺寸验收标准：尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配并提交研发部工程师协同解决。

B. 表面处理验收标准:a. 表面烤漆检验标准:1. 颜色及纹路:由承制方按要求制作样板,双方确认。

验收按样板,不得有明显色差(不得大于3度),纹路符合样板。

2. 密着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。

3. 溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。

4. 硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。

5. 钣金件表面烤漆前须作前道电着处理,达到双重保护的目的。

根据实际的使用效果,允许厂商使用双面镀锌材质加工,以替代电着工艺。

6. 厂商在每次送货时须提供材质报告，有表面处理要求的须提供表面处理检验合格报告7. 外观判定标准,如下表: 判定标准外观1. 表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。

如加工过程中有此缺陷,喷涂前须补腻子处理。

表面各边、角、焊接部位毛刺均须去除。

2. 表面污点、颗粒、气泡检验:A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm 以上。

B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm 以上。

C面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm 以上3. 箱体内表面检验:各面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm 以上。

4. 烤漆厚度30μm-60μm。

5. 表面处理后,各螺柱及螺孔表面不允许有漆层覆盖,影响装配。

包装：1. 每箱数量固定。

2. 包装袋内不得有残留毛屑及杂物。

3. 包装箱不得有破损现象。

4. 每箱须标明料号、品名、数量等资料。

b. 表面镀层检验标准: 镀层外观质量要求i. 镀层颜色检查A、花锌：镀锌层经钝化后带有绿色、黄色和紫色的不亮或半光亮彩虹色；B、五彩：镀锌层经钝化后带有绿色、黄色和紫色光亮彩虹色；C、白锌：镀锌层经钝化后稍带有浅兰色调的银白色；D、镀铬：工程图无特别说明均为镀亮铬（3级—2级）；E、镀镍：工程图无特别说明均为镀亮铬（3级—2级）。

钣金质量检验标准
1、主视面：板面平整、过渡圆滑、接缝严密，无裂纹、飞边、毛刺、锈蚀、错位、变形、锤痕、磕碰、划伤、凸凹不平及非工艺性孔洞等缺陷。

如有轻微外观缺陷需打磨平整并作抛光处理。

非主视面：板面较平整、过渡较圆滑，无严重磕碰划伤，允许有轻微凸凹不平及错位，不允许有裂纹及非工艺性孔洞等缺陷。

2、顶盖、立柱、前后风挡、下围等关键部位搭接处必须采用满焊，要求焊接牢固、焊缝平直，无虚焊、漏焊、焊瘤、夹渣、飞溅、烧穿等缺陷，焊后打磨平整并作抛光处理；车身地板、前围、后围、侧围及顶盖等部位连接处采用断续焊，焊缝长度15-20mm，焊缝分布均匀，间距60-80mm，搭接周圈要求切实，搭接处间隙≤2mm；加强梁及加固板等重要位置采用断续焊，焊缝长度20-30mm，焊缝分布均匀，间距30-40mm 焊接螺母：焊接牢固可靠，焊后攻丝处理。

.
3、车门：铰链安装牢固、转动灵活，车门启闭可靠，无干涉、卡滞及异响现象，车门闭合后周边间隙均匀,车门密封间隙15±2mm。

4、前风窗：弧度与封样玻璃吻合良好，周边间隙均匀一致（5～6mm），风窗对角线偏差≤3mm。

5、轮罩：以轮轴中心线为基准，前后偏差不超过5mm，上下偏差不超过5mm,内外偏差不超过5mm。

6、灯框、门框、门洞周圈、前围周圈等能够影响外观质量的部位要打磨圆滑，不能影响刮腻子及后道工序的施工。

其他：风道宽度误差≤5mm，车身左右偏移≤7mm，左右高度偏差≤7mm。

7、车身无漏焊、漏件，材料厚度及其他装配尺寸严格按图纸要求执行
.。

封面页文件编号： WI－BJ－023文件名称：钣金件通用检验标准修订号: 1.0（包括封面，共 16 页）1.0目的为保证我司钣金件产品的质量，又减少图纸对通用要求的描述，特制订本通用检验标准。

2.0范围本标准适用于我司标准以及非标准的钣金产品，本标准侧重范围，规定了钣金件在质量形成过程中各个工序的检验标准，主要从外观、尺寸控制、力度、组装要求作出规定；对钣金件产品的功能、结构特别性能不作规定，我司主要产品要求须参照相关检验标准，特别产品之特殊要求需另外说明。

3.0职责3.1工程部3.1.1设计时应支持本标准，对特别要求应特别说明。

3.1.2与本标准有关的不符合项之特纳。

3.2销售部3.2.1客户特别要求的收集3.2.2与本标准有关的不符合项之特纳3.3生产部按本标准做货及自检。

3.4品管部按本标准检验。

4.0作业内容4.1剪床开料4.1.1外观保证4.1.1.1剪床开料必须用经IQC检验合格之板材，大料平直度、外表面状态必须符合IQC检验标准。

4.1.1.2未经确认不得采用已生锈之SECC和SPCC板料，以及表面严重划伤之SUS板料。

4.1.1.3对胶沙不锈钢应注意开料之纹向要求，不可在不确定情况下作出纹向任意开料，并严格保护表面，以避免刮伤。

4.1.1.4剪床开料之批锋应小于料厚之3%，手摸应无明显刮手现象。

4.1.2尺寸控制4.1.2.1为保证钣金成形尺寸，减少过程累积误差对工件尺寸的影响，剪床开料尺寸允差按下表检验：4.1.2.2对一开几过多的开料件，如单一方向开料数量超过六件（一般应为偶数），应先将料对开，然后再开成单件，以减少误差累积。

4.1.2.3对长度超过1500-2500之开料切边直线度应小于0.3mm/m，宽度大小端误差小于0.5mm。

4.1.2.4开料件之长短边90。

角度允差±3´。

4.2 CNC冲孔4.2.1外观保证4.2.1.1 CNC冲孔应先检查板材是否有划伤，对经剪床放行而有少许划伤之板料，冲孔时应将划伤面尽量放于批锋面，以减少对外观的影响。

1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时，以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998极限与配合标准公差和基本偏差数值表GB/T1800.4-1999极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000一般公差未注公差的线性和角度尺寸公差GB/T1184–1996形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

没注明标准要求的按现行国标执行。

4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.3性能：试装配与使用性能符合产品要求。

4.3管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。

4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5.1冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm。

●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。

附表一、平面度公差要求5.2折弯检验标准5.2.1毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

钣金件通用检验标准钣金件是一种常见的工业零部件，广泛应用于汽车、家电、机械设备等领域。

为了确保钣金件的质量，保障产品的安全性和可靠性，制定了一系列的通用检验标准。

本文将就钣金件的通用检验标准进行详细介绍，以便相关人员能够准确、全面地进行检验工作。

一、外观检验。

外观是钣金件质量的第一印象，也是用户最容易直观感受到的部分。

在外观检验中，应该注意检查表面是否平整，有无凹凸、划痕、氧化等缺陷，颜色是否均匀一致。

此外，还需要检查有无变形、错位、裂纹等情况，确保外观符合要求。

二、尺寸检验。

尺寸是钣金件的关键指标之一，直接影响着其装配和使用效果。

在尺寸检验中，需要准确测量各个部位的尺寸，包括长度、宽度、厚度等，与设计图纸进行对比，确保各项尺寸符合要求，尺寸公差在允许范围内。

三、材质检验。

钣金件通常采用不同材质制作，如不锈钢、铝合金、碳钢等。

在材质检验中，需要对材料进行检验，确认其种类、牌号、质量等是否符合要求，以及有无疲劳、氧化、变色等情况，保证材质符合要求。

四、表面处理检验。

钣金件的表面处理通常包括喷涂、镀锌、阳极氧化等，这些处理能够有效提高钣金件的防腐蚀性能和美观度。

在表面处理检验中，需要检查表面处理层的厚度、附着力、均匀性等指标，确保表面处理符合要求。

五、功能性能检验。

钣金件在使用过程中需要具备一定的功能性能，如承载能力、密封性能、耐磨性等。

在功能性能检验中，需要进行一系列的实验和测试，以验证其功能性能是否符合设计要求，保证其在使用过程中能够正常工作。

六、环境适应性检验。

钣金件通常需要在不同的环境条件下使用，如高温、低温、潮湿等。

在环境适应性检验中，需要对钣金件进行一系列的环境试验，验证其在不同环境条件下的适应性，确保产品能够稳定可靠地工作。

七、包装运输检验。

最后，钣金件在出厂前需要进行包装和运输，包装是否完好，是否符合运输要求，是否能够有效保护产品不受损坏，也是一个重要的检验环节。

综上所述，钣金件的通用检验标准涉及外观、尺寸、材质、表面处理、功能性能、环境适应性、包装运输等多个方面。

检验标准名称：表面处理通用检验标准图号：DMBM0.402. 003拟制：***审核：***标准化：***IQC会签：***批准：***目次○、总则................................................................................................................................. １一、电镀镍检验标准............................................................................................................. １1.1 试样要求.................................................................................................................. １1.2 外观.......................................................................................................................... １1.3 镀层厚度.................................................................................................................. ２1.4 结合强度.................................................................................................................. ２1.5 耐蚀性...................................................................................................................... ２二、电镀锌检验标准............................................................................................................. ３2.1 试样要求.................................................................................................................. ３2.2 外观.......................................................................................................................... ３2.3 镀层厚度.................................................................................................................. ４2.4 结合强度.................................................................................................................. ４2.5 耐蚀性...................................................................................................................... ４2.6 白色钝化膜的存在性试验...................................................................................... ４三、装饰镀铬检验标准......................................................................................................... ５3.1试样要求................................................................................................................... ５3.2 外观.......................................................................................................................... ５3.3 镀层厚度.................................................................................................................. ５3.4 结合强度.................................................................................................................. ６3.5 耐蚀性...................................................................................................................... ６四、喷漆检验标准................................................................................................................. ７4.1 试片要求.................................................................................................................. ７4.2 颜色.......................................................................................................................... ７4.3 光泽.......................................................................................................................... ７4.4 外观.......................................................................................................................... ７4.5 漆层厚度.................................................................................................................. ８4.6 附着力...................................................................................................................... ８4.7 抗冲击性.................................................................................................................. ８4.8 耐溶剂（无水乙醇）性.......................................................................................... ８五、粉末喷涂检验标准......................................................................................................... ９5.1 试片要求.................................................................................................................. ９5.2 颜色.......................................................................................................................... ９5.3 光泽.......................................................................................................................... ９5.4 外观.......................................................................................................................... ９5.5 涂层厚度.................................................................................................................. ９5.6 附着力.................................................................................................................. １０5.7 抗冲击性.............................................................................................................. １０5.8 耐溶剂（无水乙醇）性...................................................................................... １０六、铝合金化学氧化检验标准......................................................................................... １１6.1 试片要求.............................................................................................................. １１6.2 外观...................................................................................................................... １１6.3 耐蚀性.................................................................................................................. １１七、铝合金喷砂光亮阳极化检验标准............................................................................. １２7.1 试片要求.............................................................................................................. １２7.2 外观...................................................................................................................... １２7.3 氧化膜厚度.......................................................................................................... １２7.4 耐蚀性.................................................................................................................. １２7.5 封闭质量.............................................................................................................. １２八、喷砂及拉丝检验标准................................................................................................. １３8.1 拉丝件.................................................................................................................. １３8.2 喷砂件.................................................................................................................. １３表面处理通用检验标准○、总则0.1 零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。

钣金加工通用检验标准（完整资料）.doc此文档下载后即可编辑苏州市华振机械电器有限公司钣金加工检验通用标准HZ-WI-006(A/0)1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。

当有冲突时，以技术规范和客户要求为准。

3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。

4.原材料检验标准4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。

4.1.2材料外观：平整无锈迹斑痕，无开裂与变形。

4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。

4.2塑粉4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。

4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。

4.3通用五金件、紧固件4.3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.3.2性能：试装配与使用性能符合产品要求。

5.工序质量检验标准5.1冲裁检验标准●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5。

●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

●平面公差度要求见表一。

附表一、平面度公差要求5.25.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

钣金件外观质量验收标准产品编号：1.钣金件、焊接件表面应光滑、平整、无凹凸，不允许有锤痕、手感明显的压痕、喷溅、浮锈、划伤、打磨凹坑等缺陷。

2.钣金件、焊接件保证零件表面整体光滑、平整、抛磨纹路一致，1200x1200≥33.允许钣金涂漆件表面局部有油漆层可遮盖的轻微划痕（划痕深度≤0.2mm ），划痕两边不能有凸起。

在钣金涂漆件表面可做局部打磨修整，修整时，除点焊自然形成的无法消除的圆形凹坑外，不允许形成打磨凹坑、抛光片打磨形成的深痕。

4.钣金件表面处理前不允许有明显划痕，钣金件表面处理前外表面允许缺陷按表1。

表1 钣金件表面处理前允许的缺陷5.零件折弯棱角分明，整个零件折弯半径大小一致，无明显挤伤缺陷，零件棱边应倒钝。

6.零件点焊或断续焊时，要求焊点分布均匀，在同一平面内焊点间距基本一致，间距公差±3mm ，点焊焊点基本大小一致。

7.零件连续焊时，外观焊缝应光滑平整或呈均匀的西鳞波纹状，不允许有尖角、熔渣、氧化皮、烧穿、塌角、咬边。

焊缝修整半径≤折弯半径，且基本一致。

不形成零件外形尺寸轮廓的焊缝可不打磨（主要是焊接结构件）。

8. 划线钻孔的钣金件，划线长度不应超过钻孔直径的1.5倍。

10. 氩弧焊、二氧化碳气体保护焊、氧焊、压力电阻焊零件，按焊接及打磨修整实物标样进行外观质量验收检验。

零件外表面尺寸 划痕长度L(mm)划痕深度H （mm ）处数N 长度（mm ） 宽度（mm ）＜100 ＜4 ＜0.01 0 100～500 ＜10 ＜0.01 ≤2 500～1000 ＜20 ＜0.01 ≤4 1000～1500 ＜30 ＜0.01 ≤6 1500～2000＜40＜0.01≤6。

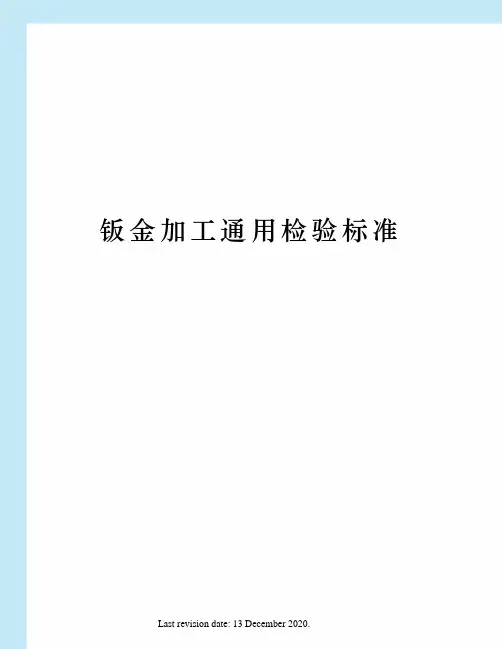

钣金加工质量检验标准(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除钣金加工质量检验标准一.冲裁检验标准1、对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。

2、图纸中未明确标明之尖角（除特别注明外）均为R1.5。

3、冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

4、毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

5、划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。

二.折弯检验标准1、毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。

除特别注明外，折弯内圆角为R1。

2、压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。

3、折弯方向、尺寸与图纸一致。

三.钣金加工件检验标准压铆螺母(柱)、压铆螺钉、涨铆螺母（柱）、拉铆螺母等，压上零部件后，螺纹不得变形（螺母或螺钉能自由进出，顺畅无卡滞现象），压铆件应与板面相平，不允许凸起或凹进（手感触摸应平滑），压铆件与板面垂直，压铆后压铆区无有变形、猪嘴现象，拉包的高度、壁厚应均匀一致，顶部不应有毛刺。

四.焊接检验标准1、焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。

焊缝长度、高度不均不允许超过长度、高度要求的10%。

2、焊点要求：焊点长度8～12mm，两焊点之间的距离200±20mm，焊点位置要对称，上下位置要统一。

如加工图纸上对焊点有特殊要求，按图纸执行。

3、点焊间距小于50mm，焊点直径小于φ5，焊点布置均匀，焊点上压痕深度不超过板材实际厚度15%，且焊接后不能留有明显的焊疤。

4、焊接后，其它非焊接部位不允许有被焊渣、电弧损伤现象，表面焊渣、飞溅物需清除干净。

5、焊接后，零件外表面应无夹渣、气孔、焊瘤、凸起、凹陷等缺陷，内表面的缺陷应不明显及不影响装配。

门板、面板等重要零件还应去除焊后应力，防止工件变形。

钣金加工检验标准钣金加工检验标准是对钣金加工制品进行质量检验的依据，用于评估产品是否符合相关的技术要求和标准。

以下是钣金加工检验标准的内容：1. 外观检验：对钣金加工制品的表面进行检查，包括表面平整度、表面无裂纹、划痕、气泡等缺陷。

同时还要检查产品的涂层质量，如涂层的平整度，颜色是否一致等。

2. 尺寸检验：对钣金加工制品的尺寸进行测量，包括长度、宽度、高度、孔距、孔径等。

尺寸的测量可以使用相应的测量工具，如千分尺、测微计等。

3. 材料检验：对钣金加工制品使用的材料进行检验，确保材料的质量符合相关标准要求。

材料检验可以包括材料的化学成分分析、硬度测试、拉伸试验等。

4. 组装检验：对钣金加工制品的组装工艺进行检验，确保组装的准确性和稳定性。

组装检验可以包括组件之间的配合尺寸、螺纹连接的紧固力等方面的检查。

5. 功能检验：对钣金加工制品的功能进行检验，例如机械设备的运行状态、零部件的运动灵活性等。

功能检验需要根据产品的设计要求和使用场景进行相应的测试。

6. 环境适应性检验：钣金加工制品在使用过程中可能会受到不同的环境条件的影响，包括温度、湿度、腐蚀性环境等。

环境适应性检验可以模拟这些不同的环境条件，评估产品在不同环境下的稳定性和可靠性。

以上是钣金加工检验标准的主要内容，通过对钣金加工制品的外观、尺寸、材料、组装、功能和环境适应性等方面的检验，可以确保产品的质量和性能符合要求，提高产品的可靠性和稳定性。

钣金加工是一种常见的金属加工工艺，广泛用于制造各种金属制品，如工业设备、电子产品、汽车零部件等。

为了确保钣金加工制品的质量和性能符合要求，需要进行严格的检验。

以下将进一步介绍钣金加工检验标准的相关内容。

7. 表面处理检验：钣金加工制品在生产过程中通常会进行表面处理，如喷涂、电镀、抛光等。

表面处理检验主要检查处理后的表面平整度、附着力、耐腐蚀性等。

同时还需检查是否存在划痕、气泡、漏涂等缺陷。

8. 焊缝检验：对于需要进行焊接的钣金加工制品，焊缝的质量是关键之一。

钣金件加工检验通用标准1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。

2.适用范围本标准适用于各种钣金结构件的检验，与图纸和技术文件同步使用。

当有冲突时，以技术图纸和客户要求为准。

3.引用标准本标准的尺寸未标注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998极限与配合标准公差和基本偏差数值表GB/T1800.4-1999极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000一般公差未注公差的线性和角度尺寸公差GB/T1184–1996形位公差未注公差的形状和位置公差4.原材料及辅料检验标准4.1金属材料4.1.1材质料厚及质量应符合国标，采用的钣材材质需出示性能测试报告及厂商证明。

没注明标准要求的按现行国标执行。

4.2通用五金件、紧固件4.2.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。

4.2.2尺寸：按图纸与国标要求，重要尺寸零缺陷。

4.2.3性能：试装配与使用性能符合产品要求。

4.3管件方通、圆通4.3.1材质料厚及质量应符合国标，材质需出示性能测试报告及厂商证明。

4.3.2外观：表面无绣迹、无变形、撞伤、刮痕，整批来料拉丝、色泽一致性良好。

4.3.3尺寸：按图纸或技术要求执行，没注明标准要求的按现行国标执行。

5.工序质量检验标准5.1冲裁（数冲）检验标准●对有可能造成伤害的尖角、棱边、粗糙要打磨处理去除毛刺。

●冲切过程中产生的接刀痕：必须符合安全（不划伤手）和零件尺寸公差，一般不大于板厚的10%～20%，数控冲咬出的孔、异形孔、圆角必须修整平滑。

●图纸中未明确标明之尖角（除特别注明外）均为R1.5mm。

●冲裁加工对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。

●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。

●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1mm。

●冲裁尺寸符合技术图纸要求，平面度公差要求见表一。

钣金表面处理通用检验标准Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998检验标准名称：表面处理通用检验标准图号：. 003拟制：***审核：***标准化：***IQC会签：***批准：***目次表面处理通用检验标准○、总则零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。

表面应作相应的除油、除锈、磷化、烘干等处理。

喷漆件全部做底漆（防锈漆）。

涂覆层正面（指机柜、机箱、前门板等正面）在运转装配过程原则上不允许有损伤。

其它部位在运转装配过程中引起的损伤，允许补漆。

外观缺陷允许的具体程度参照执行。

来料检验的抽样方法和程序按IQC部门的相关规范执行。

一、电镀镍检验标准试样要求挂镀工艺材料： 20 冷轧钢尺寸： 80×125×1 ～ 4 (mm)表面粗糙度： Ra ≤ 1 m表面处理：镀铜＋光亮镍。

滚镀工艺材料： 20 冷轧钢尺寸：依工艺设备特点选择适当形状和大小的试样，要求其至少有一平面面积大于 30 ×30 (mm)表面粗糙度： Ra ≤ 1 m表面处理：镀铜＋光亮镍。

外观所有零件都应按 GB 5926-86 进行外观检查。

镍镀层应是光亮或带有柔和浅黄色的银白色。

镀层结晶应均匀、细致、光滑、连续。

在零件的非主视表面，允许有以下缺陷：1）小而少的夹具印（夹具印小于 1×1 mm2）；2）镀层局部呈雾状（雾状面积小于10×10 mm2）。

不允许：1）镀层有斑点、黑点、烧焦、粗糙、针孔、麻点、分层、起泡、起皮、脱落：2）树枝状、海绵状和条纹状镀层；3）局部无镀层（盲孔内、以及深度大于直径的孔内部分除外）；4）以及节中未包含的其它缺陷。

镀层厚度按 GB 5930-86 进行检测。

厚度检查在零件上进行；每批零件供应方都需检测。

对钢铁零件表面：凡能被直径为 20 mm的球接触到的区域，其局部总厚度必须达到 30 μm 以上，其中铜镀层为 20－25μm，镍镀层为 10－15μm ；盲孔内、以及深度大于直径或开口宽度的部分不规定厚度。
