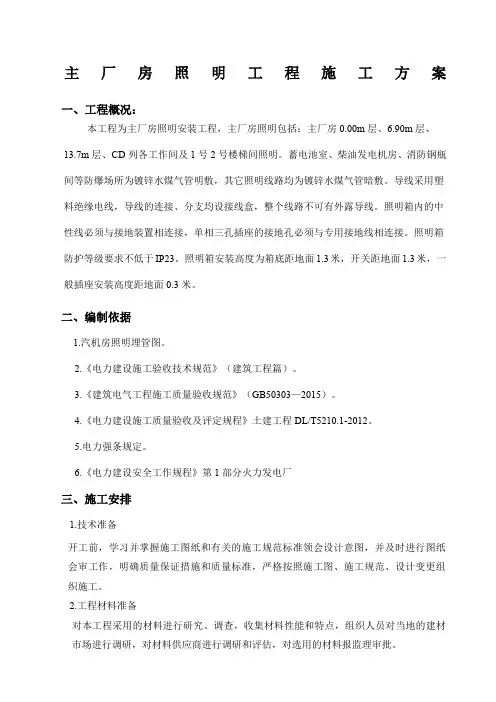

c q j n f A A A主厂房照明施工方案-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN主厂房照明工程施工方案一、工程概况：本工程为主厂房照明安装工程，主厂房照明包括：主厂房层、层、层、CD列各工作间及1号2号楼梯间照明。
蓄电池室、柴油发电机房、消防钢瓶间等防爆场所为镀锌水煤气管明敷，其它照明线路均为镀锌水煤气管暗敷。
导线采用塑料绝缘电线，导线的连接、分支均设接线盒，整个线路不可有外露导线。
照明箱内的中性线必须与接地装置相连接，单相三孔插座的接地孔必须与专用接地线相连接。
照明箱防护等级要求不低于IP23。
照明箱安装高度为箱底距地面米，开关距地面米，一般插座安装高度距地面米。
二、编制依据1.汽机房照明埋管图。
2.《电力建设施工验收技术规范》（建筑工程篇）。
3.《建筑电气工程施工质量验收规范》（GB50303—2015）。
4.《电力建设施工质量验收及评定规程》土建工程DL/。
5.电力强条规定。
6.《电力建设安全工作规程》第1部分火力发电厂三、施工安排1.技术准备开工前，学习并掌握施工图纸和有关的施工规范标准领会设计意图，并及时进行图纸会审工作，明确质量保证措施和质量标准，严格按照施工图、施工规范、设计变更组织施工。
2.工程材料准备对本工程采用的材料进行研究、调查，收集材料性能和特点，组织人员对当地的建材市场进行调研，对材料供应商进行调研和评估，对选用的材料报监理审批。
四、主要施工方法钢管暗敷根据设计图确定盒、箱实际位置，并将盒子固定牢固。
电线管路沿最近的线路敷设并应减少弯曲，管子离表面的净距不应小于15mm，根据现场情况加工好各种盒与管弯。
钢管煨弯采用冷煨法，当管子管径为20mm及以下时，用手扳煨管器，管径为25mm以上时，使用液压煨管器。
管子断口处应平齐不歪斜，刮锉光滑、无毛刺。
管路连接采用套管连接，套管长度为连接管径的～3倍，连接管口的对口处应在套管中心。
当管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时，30m；有一个弯时，20m；有二个弯时，15m。
盒、箱开孔应整齐并与管径相吻合。
严禁管口露出盒、箱应小于5mm，有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2～4扣。
将堵好的盒子固定牢后敷管，管路每隔1m左右用铅丝绑扎牢。
钢管明敷明配管弯曲半径一般不小于管外径的6倍，如有一个弯时应不小于管外径的4倍。
根据设计首先测出盒箱与出线口的准确位置，然后按照安装标准的固定点间距要求确定支、吊架的具体位置，固定点的距离应均匀，管卡与终端、转弯中点、电气器具或箱盒边缘的距离为150～500mm。
钢管中间管卡的最大距离：Φ15～Φ20时为，Φ25～Φ32时为2m。
敷管时，先将管卡一端螺丝拧进一半，然后将管敷设在管卡内，逐个拧牢。
明装箱盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔。
钢管进入灯头盒、开关盒、接线盒及配电箱时，露出锁紧螺母的丝扣为2～4扣。
管内穿线根据设计图要求选择导线。
相线、零线及保护地线的颜色应加以区分，用红色做相线，黄、绿颜色的导线做保护地线，黑颜色导线做零线。
钢管内穿线一般采用Φ～Φ毫米的钢丝。
先将钢丝的一端弯成不封口的圆圈，在利用穿线器将带线穿入管路内，在管路的两端均应留有10～15厘米的余量。
在管路较长或转弯较多时，可以在敷设管路的同时将带线一并穿好。
穿带线受阻时，应用两根钢丝同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。
清扫管路的灰尘、泥水等物。
将布条的两端牢固的绑扎在带线上，两人来回拉动带线，将管内杂物清除。
放线前应根据施工图，对导线的规格、型号进行核对。
放线时导线应置于放线架上。
剪断导线时，导线的预留长度按不同情况考虑：接线盒、开关盒、插销盒和灯头盒内导线的预留长度为15厘米；配电箱内导线的预留长度应为配电箱体周长的1/2。
公用导线在分支处，可不剪断导线而直接穿过。
钢管在穿线前，应首先检查各个管口的护口是否齐整，当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
两人穿插线时，应配合协调一拉一送。
同一交流回路的导线必须穿同一管内。
不同回路、不同电压和交流与直流导线不得穿入同一管内。
一根管内最多能穿三根导线。
导线在变形缝处，补偿装置应活动自如，导线应留有一定余度。
导线接头不能增加电阻值，受力导线不能降低原机械强度、原绝缘强度。
一般4mm2以下的导线原则上使用剥削钳。
但使用电工刀时，不允许刀在导线周围转圈剥削绝缘层的方法。
灯具安装根据灯具的安装场所，检查是否符合要求。
灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股导线的端头需盘圈、涮锡；灯箱内导线不应过于靠近热光源，并应采取隔热措施；使用螺口灯头时，相线必须压在灯总柱上。
日光灯安装：根据灯具的安装高度，在灯箱的进线孔处应套上软塑料管以保护导线，压入灯箱内的端子板（瓷接头）内。
将灯具导线和灯头盒中甩出的电源线连接，并用粘塑料带和黑胶布分层包扎紧密。
理顺接头扣于法兰盘内。
法兰盘（吊盒）的中心应与塑料（木）台的中心对正，用木螺丝将其拧牢固。
将灯具的反光板用螺丝固定在灯箱上，调整好灯脚，最后将灯管装好。
嵌入式荧光灯安装：根据灯具与吊顶内接线盒之间的距离，进行断线及配制金属软管，但金属软管必须与盒、灯具可靠接地金属软管长度不得大于，如果采用阻燃喷塑金属软管可不做跨接地线。
金属软管连接必须采用配套的软管接头与接线盒及灯箱可靠连接，吊顶内严禁有导线明露。
吸顶灯安装：根据设计图确定出吸顶灯位置，将吸顶灯紧贴建筑物表面，吸顶灯的灯箱应完全遮盖住灯头盒。
对着灯头盒的位置打好进线孔，将电源线甩出灯箱，在进线处应套上塑料管以保护导线。
找好灯头盒螺孔的位置，在灯箱底板上用电钻打好孔，用螺丝拧牢固，在灯头箱的另一端应使用胀管螺栓加以固定。
灯箱固定好后，将电源线压入灯箱内的端子板（瓷接头）上。
把吸顶灯的反光板固定在灯箱上，并将灯箱调整顺直，最后把吸顶灯装好。
光带的安装：根据灯具的外型尺寸确定其支架的支撑点，再根据灯具的具体重量，经过认真核算，选用支架的型材制成支架，做好后根据灯具的安装位置，用预埋件或胀管螺栓把支架固定牢固，将光带的灯箱用螺丝固定在支架上，再将电源线引入灯箱与灯具的导线连接并包扎紧密。
调整各个灯口和灯脚，装上灯泡和灯管，上好灯罩，最后调整灯具的边框应与顶棚面的装饰直线平行。
如果灯具对称安装，其纵向中心轴线应在同一直线上，偏斜不应大于5毫米。
壁灯安装：根据灯具的外型选择合适的木台或木板，把灯具摆放在上面，四周留出余量要对称。
然后用电钻在木板上开好出线孔和安装孔，在灯具的底板上也要开好安装孔，将灯具的灯头线从木台（板）的出线孔中甩出，在墙壁上的灯头盒内接头并包扎严密。
将接线塞入盒内，把木台（板）对正灯头盒，贴紧墙面，可用螺丝将木台直接固定在盒子耳朵上；如用木板就应该用胀管固定。
调整木台（板）使其平整不歪斜，再用螺丝将灯具拧在木台或木板上，最后配好灯泡、灯伞或灯罩。
开关、插座安装开关距地面高度为，距门边为15～20cm。
开关不得置于单扇门后，开关位置应与灯位相对应，灯具相线应经开关控制。
插座安装高度生产车间为，办公室与一般室内为～。
同一室内安装的插座高低差不应大于5mm，必须按插座上标明的相、零、地线的位置接线，暗装开关、插座的面板应与墙面平。
安装时先将盒内甩出的导线留出维修长度，消出线芯，将独芯导线芯直接插入开关、插座面板的接线孔内，用顶丝压紧，注意线芯不得外露，然后将开关或插座推入盒内，用配套螺丝固定牢固，固定时要使面板端正。
配电箱安装配电箱应按设计要求安装在安全、干燥、易操作的场所。
暗装配电箱底距地面，根据预留孔洞尺寸现将箱体找好标高及水平尺寸，将箱体固定好，然后用水泥砂浆填实周边并抹平齐，待水泥砂浆固定后再安装盘面和贴脸。
如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰。
不得在箱底板上抹灰。
安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。
配电箱应安装在安全、干燥、易操作的场所，配电箱内配线应排列整齐，并绑扎成束，压头牢固可靠，配电箱上的电气器具应牢固、平整、间距均匀、启闭灵活、铜端子无松动，零部件齐全。
根据设计要求找出配电箱位置，并按照箱外形尺寸进行弹线定位，确定固定点位置，用电锤在固定点位置钻孔，孔的大小应刚好将金属膨胀螺栓的胀管部分埋入墙内，将配电箱调整平直后固定。
管线入箱后，将导线理顺，分清支路和相序，绑扎成束，剥削导线端头，逐个压在器具上。
进出配电箱的导线应留有适当余度。
通电试运行灯具、开关、插座、配电箱安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行，此时将配电箱卡片框内的卡片填写好部位，编上号。
通电后应仔细检查灯具的控制是否灵活准确，开关与灯具的控制顺序应相对应。
检查插座的接线是否正确，其漏电开关动作应灵活可靠，如果发现问题须先断电，然后查找原因进行修复。
GB50303-2015建筑电气工程施工质量验收规范强制性条文接地(PK)或接零(PEN)支线必须单独与接地(PK)或接零(PEN)干线相连接，不得串联连接。
金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
三相或单相的交流单芯电缆，不得单独穿于钢导管内。
花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。
大型花灯的固定及悬吊装置，应按灯具重量的 2倍做过载试验。
当灯具距地面高度小于时，灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠，并应有专用接地螺栓，且有标识。
建筑物景观照明灯具安装应符合下列规定：1每套灯具的导电部分对地绝缘电阻值大于2MΩ；2在人行道等人员来往密集场所安装的落地式灯具，无围栏防护，安装高度距地面以上；3金属构架和灯具的可接近裸露导体及金属软管的接地(PE)或接零(PEN)可靠，且有标识。
插座接线应符合下列规定：1单相两孔插座，面对插座的右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与相线连接，左孔与零线连接；2单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(PEN)线接在上孔。
插座的接地端子不与零线端子连接。
同一场所的三相插座，接线的相序一致。
3接地(PE)或接零(PEN)线在插座间不串联连接。
测试接地装置的接地电阻值必须符合设计要求。
五、资源计划1.施工机具施工机具及仪器一览表2.操作工人施工人员选择有工程经验的人员。
拟选用的操作工人如表六、质量、技术、安全、文明施工保证措施质量保证措施及要求建立现场质保体系加强现场管理。
及时编制各专业、专项施工方案及技术交底书，认真向班组宣讲及技术交底。
现场设专职质检员，班组设兼职质检员，对施工的每一个分项工程进行检验、评定质量等内容。
