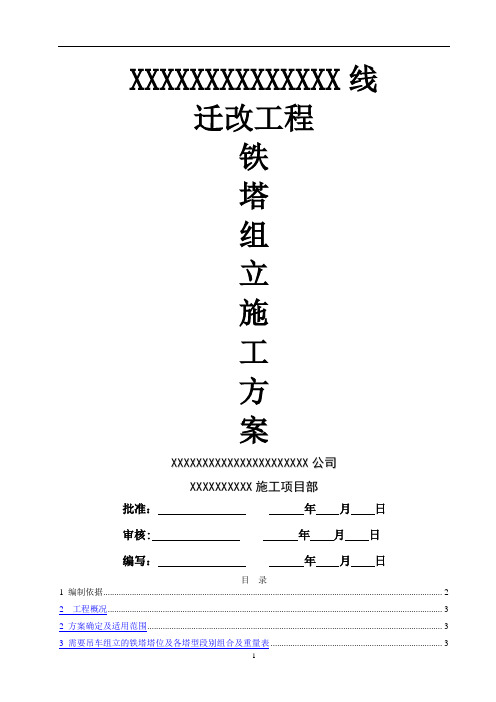

目录
1 编制依据 (2)
2 工程概况 (2)
2 方案确定及适用范围 (2)
3 各塔型段别组合及重量表 (3)
3 机具选择 (8)
3.1吊车选择 (8)
3.2吊车起吊参数 (9)
3.3 吊点绳的规格、数量选择 (10)
4 吊装施工方法 (10)
4.1 施工流程图 (10)
4.2道路及场地准备 (11)
4.3吊件组装 (11)
4.4 吊车位置的选择 (11)
4.5吊点选择 (13)
4.6 起吊方法 (13)
5 人员配置 (15)
6 工器具配置及要求 (15)
7 安全要求及注意事项 (16)
8 质量保证措施 (18)
1 编制依据
1.1 《110-500kV架空送电线路施工及验收规范》（GB50233-2005）
1.2《110～500kV架空送电线路工程施工质量及评定规程》（DL/T 5168-2002）
1.3 《输变电工程安全文明施工标准》（Q/GDW 250-2009）
1.4《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)
1.5《国家电网公司电力建设起重机械安全管理重点措施（试行）》(国家电网基建〔2008〕696 号)
1.6《国家电网公司电力建设起重机械安全监督管理办法》国家电网安监〔2008〕891 号。
1.7 《关于印发〈国家电网公司输变电工程质量通病防治工作要求及技术措施〉的通知》（基建质量【2010】19号）
1.8《国家电网公司输变电工程施工危险点辨识及预控措施（试行）》（基建安全〔2005〕50号）
1.9本工程铁塔施工图及设计交底文件等
1.10玛多～玉树330kV输电线路工程铁塔施工图及审核会议纪要
1.11吊车组立铁塔的塔型塔位地形勘测资料；
1.12 75吨吊车的主要起吊参数。
2 工程概况
本工程共有铁塔208基。其中，直线塔143基(直线换位塔4基)，耐张塔65基。本标段线路共使用21种塔型。直线塔：ZBC250、ZBC450、ZBC350、ZB150、ZB250 、ZBC150、ZMC340、ZMC240、ZMC140、ZMC440共10种塔型，耐张转角塔共JG250、JG150、JG350、JG450、JG140、JG340、JG240、JG440、DG40、共9种，直线换位塔2种：HC40、HC50
平均每基塔重量为18.8吨。铁塔材质为Q235、Q345、Q420三种。螺栓规格为M16、M20、M24，强度均为6.8级。
2 方案确定及适用范围
本标段沿线所经珍秦乡段地形较为平坦，根据现场实际调查，本标段30基塔位位于地形平坦之处，由于塔头部分尺寸大，安装就位困难,鉴于交通方便、地形平坦，项目部
确定采用吊车进行组立塔，一是可以减少高空作业量，另由于地面进行组装片的螺栓紧固，有利于降低安全风险和提高安装质量。二是由于拉线地锚少，工器具少等原因，利于环保。三是能促进施工进度。
本方案适用于本标段所有塔位的铁塔吊装施工，所有负责使用吊车组立铁塔施工的管理人员和施工人员都要严格遵守本方案的规定。
3 需要吊车组立的铁塔塔位及各塔型段别组合及重量表
3 机具选择
3.1吊车选择
1）最大吊装荷载（计算荷载）确定
Qj= K1 K2Q （K1为动载荷系数，取值为1.1；K2为不均衡载荷系数，取值为1.1－1.2 ；Q为最重起吊构件、索吊具重量的重量之和；Qj为计算载荷），根据本工程各塔型分型,最大呼高为45米，塔脚至平口最大垂直距离为18米，考虑吊点绳露出吊件长度为3米，吊装导线横担的臂长高度需50米,则最大吊装荷载计算如下：
30米高度内最大单片重量不超过6吨，则Qj=1.1×1.1×2×6=14.52吨，经调查75吨吊车36米高度（考虑吊点绳露出吊件长度最大为3米），在控制半径10米内最大起吊重量为15吨，满足要求。
30-35米范围内最大单片重量不超过4吨，则Qj=1.1×1.1×2×4=9.68吨，75吨吊车40米高度（考虑吊点绳露出吊件长度最大为3米），在控制半径10米内最大起吊重量为10吨，满足要求。
40-41米范围内最大单片重量不超过3吨，则Qj=1.1×1.1×2×3=7.26吨，75吨吊车44米高度（考虑吊点绳露出吊件长度最大为3米），在控制半径10米内最大起吊重量
为10吨，臂长吊装高度=吊装高度+吊索高度,H=为吊车臂长，计吊车臂杆铰点与地面高度(取3米)；a为起吊最大吊装高度时作业半径；b为最大吊装高度),
H=米＜实际臂长44+3=47米，满足要求。
若采用副臂则当臂长=44米+9.5米=53.5米范围内吊装时,则Qj=1.1×1.1×2×2=4.84吨，在控制半径10米内最大起吊重量为5吨,满足要求。
结论:75吨吊车吊装至直线塔平口部分,臂长及最大起重量满足本标段吊装要求，耐张塔起吊时臂长53米范围内控制，则同样满足要求。
3.2吊车起吊参数
75吨吊车起吊参数见表3-1，220吨吊车起吊参数见表3-2，
表3-1 75吨吊车起吊参数
75吨吊车副吊臂额定提升负荷
3.3 吊点绳的规格、数量选择
选用Ф21.5（6×37），公称抗拉强度为1850MPa的普通钢丝绳的破断拉力为322kN做为吊点绳。吊点绳数量采取两点绑扎。
吊装荷载：Fmax=G=mg=7t×10=70 kN
采用2结点绑扎，即单根钢丝绳拉力F1= Fmax/2=35kN,钢丝绳的允许拉力［Fg］=aFg/K 式中［Fg］：钢丝绳的允许拉力，取［Fg］=35kN
a：钢丝绳的换算系数，取a=0.82
Fg：钢丝绳的钢丝破断拉力总合
K：钢丝绳的安全系数，取K=4.5
Fg= ［Fg］K/a=35×4.5/0.82=192kN
当吊索与构件吊装夹角在450-600间时其夹角折合系数为0.71-0.61，即拉力为：270-315 kN之间。根据6×37钢丝绳的主要机具表，吊装可选用直径为φ21.5mm，公称抗拉强度为1850kN/mm2（322kN）以上的6×37的钢丝绳即可满足要求。
4 吊装施工方法
4.1 施工流程图
