多层砖混结构住宅楼施工组织设计
- 格式:doc
- 大小:121.00 KB
- 文档页数:8
施工组织设计,施工组织设计本,施工组织设计方案砖混结构住宅楼目录(1)工程概况及特点①工程概况:工程简述、工程规模、工程承包围、地质及地形状况、交通情况等。
②工程特点:设计特点、工程特点、自然环境等。
(2)施工现场组织机构组织机构关系图(3)施工现场总平面布置图①施工现场平面布置图平面布置要求容全面,充分利用现场条件,合理布置施工队、材料站、指挥部等。
平面布置图采用A3纸,图面要求线条清晰、标志明确。
(4)施工方案①施工准备简要叙述施工技术资料、材料、通讯、施工场地的准备,施工机械、施工力量的配置,以及生活设施等的准备情况。
主要施工机械设备表。
②施工工序总体安排③重要工序的施工方法。
④工程成本的控制措施为控制成本,提高效益,拟采取的措施。
(5)工期及施工进度计划用横道图反映各主要施工过程的计划进度。
③主要安装设备及材料供应计划④要求设计图纸交付计划(6)质量目标、质量保证体系及技术组织措施①质量目标用单位工程和分项工程合格率、优良品率表示,欲达到的工程质量等级。
②质量管理组织机构及主要职责用框图表示质量管理组织机构,并简要叙述各质量管理部门的主要职责。
③质量管理的措施简要叙述质量管理的措施和关键工序的质量控制。
④质量管理及检验的标准执行的主要质量标准、规。
⑤质量保证技术措施针对本工程特点,分析质量薄弱环节,拟将采取的技术措施。
(7)安全目标、安全保证体系及技术组织措施①安全管理目标②安全管理组织机构及主要职责用框图表示安全管理组织机构,并简要叙述各安全管理部门及人员的主要职责。
③安全管理制度及办法④安全组织技术措施针对本工程特点,分析安全薄弱环节,拟将采取的技术措施。
⑤重要施工方案和特殊施工工序的安全过程控制(8)环境保护及文明施工①施工管理、严格保护环境分析因施工可能引起的环境保护方面的问题,提出环境保护的目标及采取的具体措施。
②文明施工的目标、组织机构和实施方案③文明施工考核、管理办法(9)计划、统计和信息管理①计划、统计报表的编制与传递。

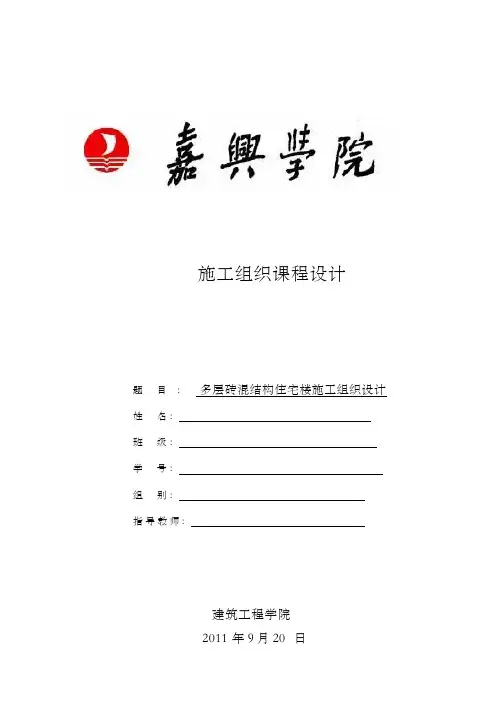

施工组织课程设计题目:多层砖混结构住宅楼施工组织设计姓名:班级:学号:组别:指导教师:建筑工程学院2011 年 9 月20 日目录一、工程概况二、施工方案的选择三、施工进度计划的编制四、主要施工措施五、各种资源需要量计划表六、计算工期一、工程概况1、工程建设概况此工程建筑面积5607.6m2,为七层砖混结构的住宅楼,由三个单元组成,建筑物长63m,宽12m。
计划工期:2011年3月10日开工至2012年1月20日竣工, 历时共310天。
2、工程设计特点该工程外墙为240的标准砖墙体,钢窗、木门;水泥砂浆楼地面、楼梯;天棚、墙面先抹灰再刷仿瓷和内墙;外墙面为干粘石;屋面构造由水泥炉渣、找平层、SBS防水层、架空隔热层组成。
3、结构设计特点该工程基础为条形砖基础,基础埋深-1.5m。
因该建筑物为砖混结构,主要承重构件为墙体、构造柱。
根据设计要求及规范的规定设臵圈梁,必要时还要设臵附加圈梁。
4、建设地点特征该工程建设地点为嘉兴市区,土壤类别三类土。
自然条件:(1)气象条件:施工期间主导风向夏季为东南风,冬季为西北风,雨季6- 7 月,冬季 12月至次年2月;(2)地质条件:地形平坦,地下水位对建筑物无侵蚀作用,地基承载力180KN/㎡,地下水位- 1.8m处。
5、施工条件:(1)供水供电取自城市管线,施工现场“三通一平”已具备;(2)可供使用的起重机械有塔吊、自卸汽车、卷扬机、各种搅拌机、混凝土振捣器、木工机械、脚手板架具等周转材均按需供给;(3)施工单位为市某建筑安装公司,该公司派一施工对负责,所须人员按需供给;(4)所有预制构件均在五公里外,由预制加工厂制作,用汽车运至施工地点。
二、施工方案的选择施工方案是施工组织设计的核心部分之一,施工方案合理与否直接影响施工企业经济效益。
施工方案的拟定,要根据建设工期要求,材料、构件、机具设备和劳动力的供应情况,以及协作单位的施工配合条件和其他现场条件进行周密细致的考虑。

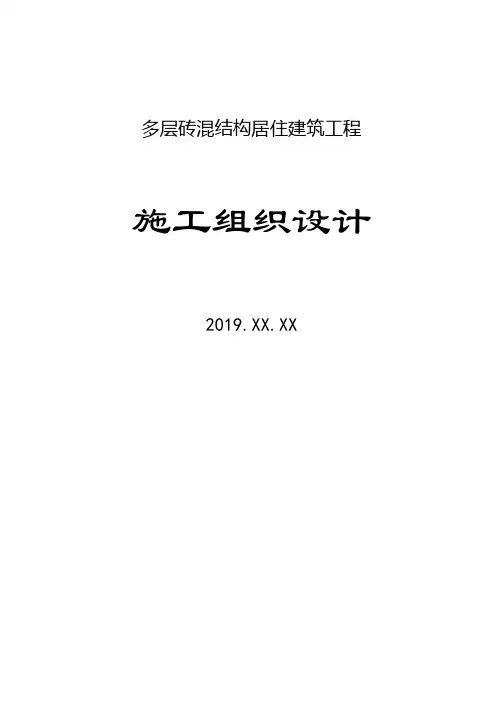

多层砖混结构居住建筑工程施工组织设计2019.XX.XX目录1、编制依据 (1)2、工程概况: (4)2.1 工程建设概况 (4)2.2 工程建筑设计概况 (5)2.3 工程结构设计概况 (6)2.4 检验批划分计划表 (6)2.5 建筑设备安装概况 (7)2.6 自然条件: (8)2.7 工程特点 (8)3、施工部署 (8)3.1 工程目标 (8)3.2 项目经理部组织机构 (9)3.3 专业任务划分 (10)3.4 施工工艺流程 (12)3.5 交叉作业的配合 (13)3.6 施工准备 (14)3.7 与业主及监理工程师工作协调 (16)4、劳动力计划、主要施工机械计划及模板、架料供应计划 (17)4.1 劳动力计划 (17)4.2 主要施工机械一览表 (17)4.3 模板、架料需用量计划 (18)5、施工进度计划 (18)5.1工期目标 (18)5.2 进度计划(见附件2)。
(18)6、施工平面布置(见附件1) (18)6.1 施工平面布置依据 (18)6.2 施工平面布置图的绘制及布置原则 (18)6.3 施工平面布置图的内容(施工平面布置图见附件1) (18)7.主要施工方法 (19)7.1 施工顺序 (19)7.2 测量放线 (19)7.3 基础工程 (21)7.4 主体工程 (31)7.5 脚手架 (39)7.6 屋面工程 (39)7.7 门窗工程 (39)7.8 装饰工程 (40)7.9 设备安装工程 (47)7.10 季节性施工措施 (53)8 “四新”技术应用 (58)8.1 模板早拆支撑体系的使用 (58)8.2 计算机管理应用技术 (58)8.3 砼外加剂综合应用技术 (58)8.4 混凝土结构达到清水混凝土 (58)8.5 外墙装饰施工工艺 (59)9 确保工程质量技术组织措施 (59)9.1 质量目标 (59)9.2 明确质量标准及验收程序 (59)9.3 项目质量保证体系 (60)9.4 质量责任制 (60)9.5 质量保证控制 (65)9.6 各项质量管理技术保证措施 (69)9.7 项目部管理 (70)9.8 预防质量通病的措施 (71)9.9 主要分项工程质量控制程序 (73)10确保工程安全的技术组织措施 (73)10.1 建立安全保证体系 (73)10.2 建立现场安全管理规章制度 (73)10.3 安全防护设计与管理 (74)10.4 安全防护措施 (74)10.5 高空作业安全防护 (77)10.6 消防措施 (77)10.7 现场安全生产责任制 (78)10.8 工地安全作业纪律 (79)10.9 临时用电施工组织设计(详见专向施工方案) (80)11 确保工程工期的技术组织措施 (80)11.1 工期目标 (80)11.2 组织措施 (80)11.3 技术措施 (80)11.4 劳动力调配 (80)11.5 冬雨季、农忙季节、节假日、高温期连续施工措施 (81)11.6 确保工期措施 (81)12 确保工程文明施工的技术组织措施 (82)12.1 文明施工目标 (82)12.2 施工现场环境保护措施 (83)12.3 防止扰民措施 (83)12.4 防噪及烟尘污染措施 (83)12.5 社会治安、流动人口计划生育等管理措施 (84)13.附件 (86)附图表1 项目组织管理机构 (87)附图表2 安全保证体系图 (88)附图表3 质量保证体系 (89)附图表4 文明施工保证体系 (90)参考文献 (93)单位工程施工组织设计1、编制依据1.1依据XX大学综合设计研究院设计的全套施工图和现场情况编制。

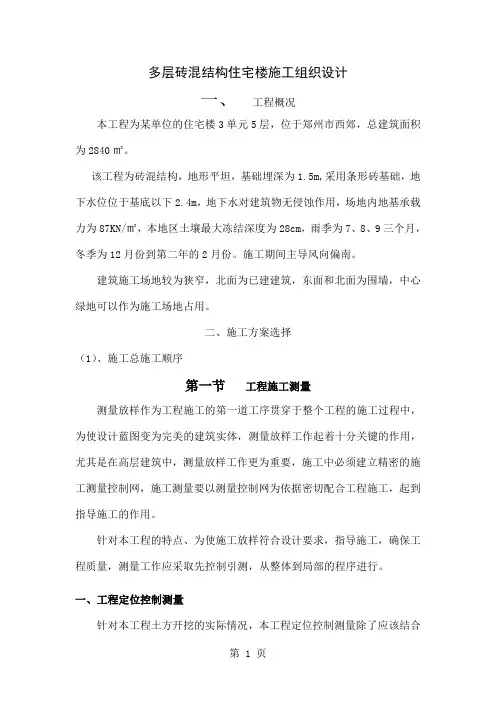

多层砖混结构住宅楼施工组织设计一、工程概况本工程为某单位的住宅楼3单元5层,位于郑州市西郊,总建筑面积为2840㎡。
该工程为砖混结构,地形平坦,基础埋深为1.5m,采用条形砖基础,地下水位位于基底以下2.4m,地下水对建筑物无侵蚀作用,场地内地基承载力为87KN/㎡,本地区土壤最大冻结深度为28cm,雨季为7、8、9三个月,冬季为12月份到第二年的2月份。
施工期间主导风向偏南。
建筑施工场地较为狭窄,北面为已建建筑,东面和北面为围墙,中心绿地可以作为施工场地占用。
二、施工方案选择(1)、施工总施工顺序第一节工程施工测量测量放样作为工程施工的第一道工序贯穿于整个工程的施工过程中,为使设计蓝图变为完美的建筑实体,测量放样工作起着十分关键的作用,尤其是在高层建筑中,测量放样工作更为重要,施工中必须建立精密的施工测量控制网,施工测量要以测量控制网为依据密切配合工程施工,起到指导施工的作用。
针对本工程的特点、为使施工放样符合设计要求,指导施工,确保工程质量,测量工作应采取先控制引测,从整体到局部的程序进行。
一、工程定位控制测量针对本工程土方开挖的实际情况,本工程定位控制测量除了应该结合原先定位放样的测量控制网,建立适合于本工程主体施工的测量网外,还应注意以下几点:(1)根据施工平面图上的建筑物的坐标位置、基线、基点的相关数据以及设计图纸上指定的相对标高,为确保控制网的正确,必须由道路上的城市坐标系统结合建筑物规划红线引入定位,用经纬仪、水准仪、钢尺进行网点测设。
(2)施工测量控制网必须经初定、精测和检测三步进行,并且两个施工单位应定期由专人负责进行复核。
(3)根据施工现场及周围环境条件,选择适当地方按一次埋设、多种用途、长期使用的原则埋设首级控制点、组成一个完全能满足施工放样及沉降观测需要的永久性施工控制网。
控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使对控制点进行使用和保护。
控制点既作平面控制之用,又作标高控制之用。

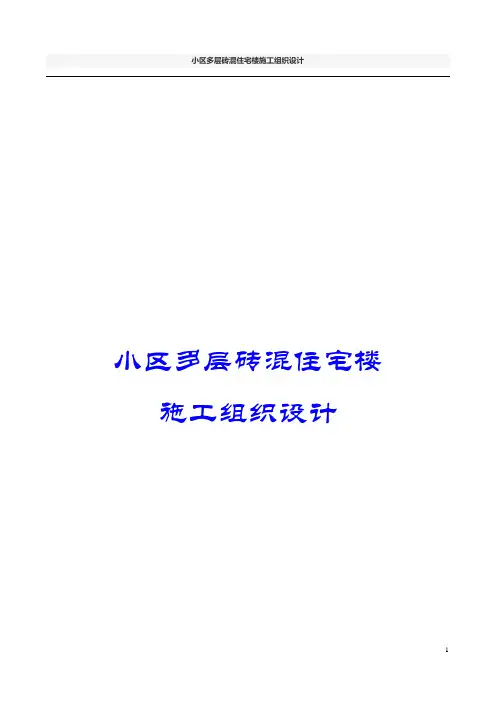

小区多层砖混住宅楼施工组织设计一、编制依据 (4)1.1 编制说明 (4)1.2 编制依据 (4)1.3 安全生产和文明施工规程 (4)二、工程概况 (4)2.1 建筑概况 (4)2.2 结构概况 (6)2.3 设备安装设计要求 (8)2.4 工程特点 (9)三、施工总平面布置及管理 (9)3.1 现场条件说明 (9)3.2 施工总平面设计说明及依据 (9)四、施工管理目标 (11)4.1 质量目标 (11)4.2 工期目标 (11)4.3 安全目标 (11)4.4文明施工目标 (11)4.5 服务目标 (11)4.6 工程管理体系 (12)五、施工部署 (12)5.1 施工组织 (12)5.2 现场准备 (15)5.3 技术准备 (16)六、施工现场管理 (20)6.1 施工设备配置及管理 (20)6.2 施工材料、构配件管理 (21)6.3 降低成本措施 (22)6.4 文明施工措施 (24)七、工程进度计划及工期保证措施 (27)7.1 施工进度计划综合说明 (27)7.2 施工进度计划总目标及节点控制目标 (27)7.3 分段目标控制 (28)7.4 管理措施 (28)7.5 实施方案 (31)附图7-1 (33)八、分部分项工程施工方案 (33)8.1 分部分项工程主要控制点 (33)8.2 分项工程施工方案 (35)九、工程质量保证体系及质量保证措施 (54)9.1 质量管理体系及控制目标 (54)9.2 工程质量保证措施 (57)9.3 成品保护措施 (58)9.4 本工程关键部位质量控制措施 (62)9.5 季节性施工措施 (63)十、安全保证措施 (68)10.1 安全生产管理体系及安全目标 (68)10.2 安全保证措施 (70)10.3 环保卫生及消防保卫措施 (71)十一、施工配合与协调措施 (78)11.1 与业主的协调配合 (78)11.2 与专业施工单位的协调和管理 (78)11.3 与设计单位的配 (78)11.4 与监理工程师的配合 (79)11.5 与材料分包单位(供应商)的配合 (79)一、编制依据1.1 编制说明本施工组织设计是根据招标单位的招标文件标文件、设计图,按国家颁布的现行施工及验收规范、施工规程和有关工艺标准进行编制的。
一、重要施工措施(一)施工总体布署整个工程旳施工原则为先主体后装修, 安装工程穿插进行, 先地下后地上等原则, 充足运用平面, 空间和时间, 组织平面立体流水作业为及早插入装饰和各专业施工发明条件, 做到科学管理, 均衡施工。
(二)施工程序1.基础工程施工次序测量放线→土方开挖→人工清槽→验槽→地基处理→砼垫层→砼基础→回填土2.主体构造施工次序投点放线→复核→柱钢筋绑扎→墙体砌筑→支柱模→验收→柱砼浇注→养护→梁板钢筋绑扎→支模→验收→梁板浇注→养护→投点放线→再循环3.室内外装饰施工次序构造处理→弹线→贴灰饼→抹灰→养护→弹线→挂线→上涂料→清理4.屋面工程施工次序构造处理→刷基层处理剂→找平层→保温层→防水层→屋面保护层(三)施工机械本项目工程需重要机械有: 塔吊, 搅拌机, 龙门架, 平板震动器, 插入式震动棒, 翻斗车等等。
(四)施工段划分为了更有助于施工安排, 合理地安排各工序旳施工, 采用流水作业法施工, 分段施工, 组建专业作业队, 每个专业作业队在各流水段上流业。
各分部分项工程施工措施(一)地基与基础工程施工次序为: 定位放线→引测标高→复核→机械挖土方→验槽→地基处理→垫层支模→浇筑砼垫层→绑扎基础钢筋→支模浇筑基础砼→基础内外回填土。
按照规划局旳所测定旳轴线桩, 用经纬仪将各轴线引测到挖出旳基槽外, 在基槽旳周围固定轴线桩, 再根据甲方所给旳水平标高引测到基槽边, 以控制混凝土构件旳水平标高。
各轴线桩定好位置后再将各轴线引入槽底。
(1)土方工程①土方开挖: 本工程土方开挖采用机械开挖, 反铲挖土机铲斗容量1.2m3, 挖土时首先要确定挖方范围并洒上灰线。
开挖时应从跨中两翼逐层进行, 并常常测定槽底标高, 挖出旳土方分别堆放在距开挖灰线1m以外, 且堆土高度在1.5m 以内, 防止压垮边坡, 余土运至甲方指定地点。
地槽两侧堆土必须距槽边有1m宽旳通道, 且每隔5-7m要留出2m宽出入口, 为施工作业发明良好旳条件。

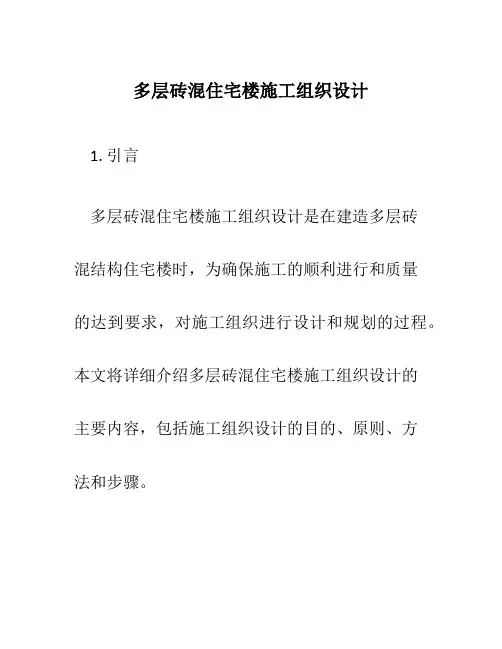

多层砖混住宅楼施工组织设计1. 引言多层砖混住宅楼施工组织设计是在建造多层砖混结构住宅楼时,为确保施工的顺利进行和质量的达到要求,对施工组织进行设计和规划的过程。
本文将详细介绍多层砖混住宅楼施工组织设计的主要内容,包括施工组织设计的目的、原则、方法和步骤。
2. 施工组织设计的目的多层砖混住宅楼施工组织设计的主要目的是为了实现以下几个方面的要求:•提高施工效率:通过合理的施工组织设计,对施工流程进行合理安排,优化工序,提高施工效率,缩短工期。
•保证施工质量:施工组织设计要充分考虑施工工艺和施工工序的合理性,确保施工过程中各项工程质量指标的达到要求。
•降低施工风险:通过施工组织设计,合理安排施工人员、材料和设备的使用,减少施工过程中的事故和风险。
•节约施工成本:合理安排施工流程,利用现有资源,提高施工效率,降低施工成本。
3. 施工组织设计的原则进行多层砖混住宅楼施工组织设计时,应遵循以下原则:•合理性原则:施工组织设计应符合施工工艺和工程要求,保证施工过程的合理性和科学性。
•经济性原则:施工组织设计应合理利用资源,降低施工成本,提高经济效益。
•安全性原则:施工组织设计应合理安排施工流程,确保施工过程中的安全生产。
•灵活性原则:施工组织设计应具备一定的灵活性,能够根据实际情况对施工流程进行调整和优化。
4. 施工组织设计的方法多层砖混住宅楼施工组织设计可以采用以下方法:•技术比较法:比较不同的施工方案,评估其优点和缺点,选择最合适的施工方案。
•经验借鉴法:借鉴和参考类似项目的施工组织设计经验,提取有用的信息和教训。
•专家咨询法:请专业的施工组织设计专家进行咨询和指导,提供专业的建议和意见。
•风险评估法:对施工过程中可能的风险进行评估和分析,提出相应的控制措施。
5. 施工组织设计的步骤多层砖混住宅楼施工组织设计的主要步骤包括:步骤一:项目调研对项目进行详细的调研,包括项目的基本情况、施工环境和要求等。
步骤二:制定施工方案根据项目的要求和调研结果,制定多个施工方案,包括施工流程、工期计划、人员组织和资源配置等。

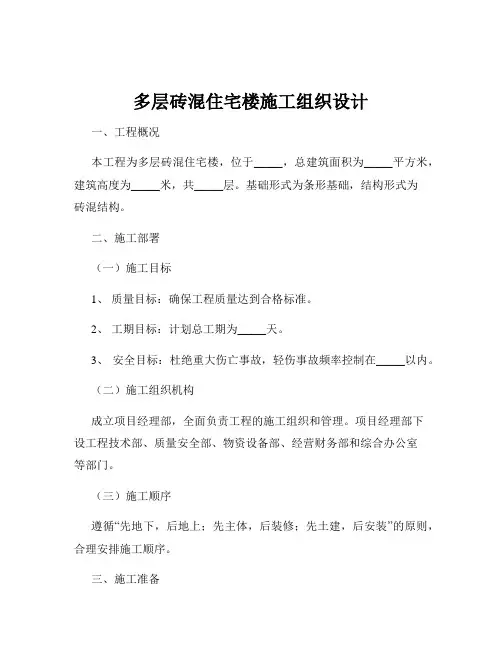

多层砖混住宅楼施工组织设计一、工程概况本工程为多层砖混住宅楼,位于_____,总建筑面积为_____平方米,建筑高度为_____米,共_____层。
基础形式为条形基础,结构形式为砖混结构。
二、施工部署(一)施工目标1、质量目标:确保工程质量达到合格标准。
2、工期目标:计划总工期为_____天。
3、安全目标:杜绝重大伤亡事故,轻伤事故频率控制在_____以内。
(二)施工组织机构成立项目经理部,全面负责工程的施工组织和管理。
项目经理部下设工程技术部、质量安全部、物资设备部、经营财务部和综合办公室等部门。
(三)施工顺序遵循“先地下,后地上;先主体,后装修;先土建,后安装”的原则,合理安排施工顺序。
三、施工准备(一)技术准备1、熟悉施工图纸,进行图纸会审。
2、编制施工组织设计和专项施工方案。
3、做好技术交底工作。
(二)现场准备1、平整施工场地,修筑临时道路和排水设施。
2、搭建临时设施,包括办公区、生活区和仓库等。
3、安装施工用水、用电线路。
(三)物资准备1、编制材料采购计划,组织材料采购和进场。
2、准备施工机械设备,并进行安装调试。
四、主要施工方法(一)基础工程1、土方开挖采用机械开挖为主,人工配合清理基底。
2、基础施工包括条形基础的钢筋绑扎、模板安装和混凝土浇筑等。
(二)主体工程1、砖砌体工程严格控制砖的质量和砌筑工艺,保证墙体的垂直度和平整度。
2、钢筋工程钢筋的加工和安装应符合设计和规范要求。
3、模板工程采用组合钢模板,保证模板的强度和稳定性。
4、混凝土工程混凝土的搅拌、运输、浇筑和养护应严格按照规范进行。
(三)屋面工程1、屋面防水采用卷材防水或防水涂料,确保屋面不渗漏。
2、保温层施工选择合适的保温材料,保证屋面的保温性能。
(四)装饰装修工程1、内外墙抹灰控制抹灰的平整度和垂直度,保证墙面的美观。
2、地面工程根据不同的使用功能,选择合适的地面材料进行施工。
(五)给排水及电气工程1、给排水管道安装严格按照设计要求进行管道的铺设和连接。

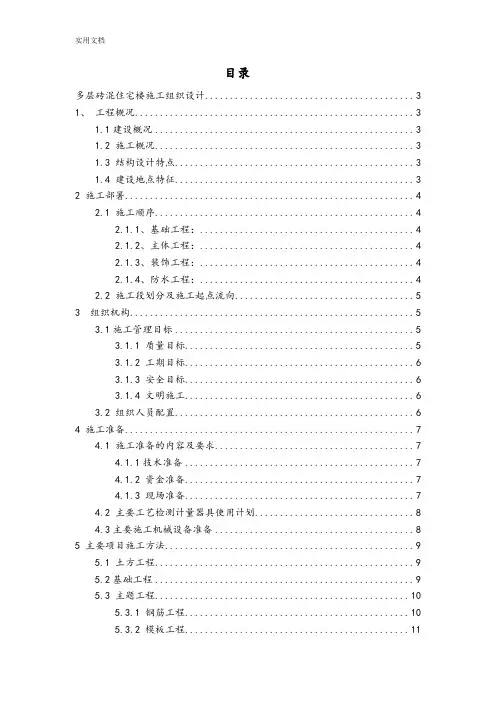

目录多层砖混住宅楼施工组织设计 (3)1、工程概况 (3)1.1建设概况 (3)1.2 施工概况 (3)1.3 结构设计特点 (3)1.4 建设地点特征 (3)2 施工部署 (4)2.1 施工顺序 (4)2.1.1、基础工程: (4)2.1.2、主体工程: (4)2.1.3、装饰工程: (4)2.1.4、防水工程: (4)2.2 施工段划分及施工起点流向 (5)3 组织机构 (5)3.1施工管理目标 (5)3.1.1 质量目标 (5)3.1.2 工期目标 (6)3.1.3 安全目标 (6)3.1.4 文明施工 (6)3.2 组织人员配置 (6)4 施工准备 (7)4.1 施工准备的内容及要求 (7)4.1.1技术准备 (7)4.1.2 资金准备 (7)4.1.3 现场准备 (7)4.2 主要工艺检测计量器具使用计划 (8)4.3主要施工机械设备准备 (8)5 主要项目施工方法 (9)5.1 土方工程 (9)5.2基础工程 (9)5.3 主题工程 (10)5.3.1 钢筋工程 (10)5.3.2 模板工程 (11)5.3.3 混凝土工程 (11)5.3.4 脚手架工程 (12)5.3.5 砌体工程 (13)5.3.6 屋面及防水工程工程 (14)5.3.7 楼地面工程 (15)5.3.8 装饰装修工程 (16)5.3.9 门窗工程 (17)6 施工进度计划 (18)7 施工平面布置 (18)7.1 施工临设 (18)7.2 机械布置 (19)7.3 现场材料堆放 (19)7.4 施工道路 (19)8 工程质量保证 (19)8.1 技术措施 (19)8.2 管理措施 (20)8.3 资源措施 (20)8.3.1 资金保证 (20)8.3.2 人力资源 (20)8.4 工作环境 (21)9 安全生产保证措施 (21)9.1技术措施 (21)9.2施工机械安全 (21)9.3安全用电 (21)9.4“三宝”防护 (21)9.5 班前安全活动 (21)9.6安全誓约书制度 (21)9.7 安全生产奖罚制度 (22)9.8 安全管理资料制度 (22)9.9安全生产管理措施 (22)多层砖混住宅楼施工组织设计1、工程概况1.1建设概况本工程为某单位的住宅楼,位于成都市文化路,总建筑面积为3709m2,该建筑共计6层,高20.2m。
砖混结构住宅楼施工组织设计doc.完整版砖混结构住宅楼施工组织设计1. 引言1.1 目的1.2 背景1.3 相关文档2. 施工概述2.1 施工地点2.2 施工范围2.3 施工工序2.4 施工周期3. 施工人员组织与管理3.1 施工组织结构3.2 主要人员职责3.3 工人配备与管理4. 施工工艺与措施4.1 基础工程4.2 结构施工4.3 防水与保温4.4 外墙施工4.5 室内装饰施工5. 建造材料和设备5.1 材料选用5.2 材料供应5.3 设备配置6. 安全措施6.1 安全技术措施 6.2 安全培训与教育6.3 安全监控与检查7. 环境保护与卫生管理 7.1 噪音控制7.2 粉尘管理7.3 废物处理8. 质量控制8.1 质量目标8.2 质量管理体系8.3 质量检查与测试9. 施工进度计划9.1 各施工阶段计划 9.2 关键节点控制9.3 进度跟踪与调整10. 资金和资源计划10.1 资金需求10.2 人力资源预测10.3 物资采购计划11. 风险管理11.1 主要风险识别 11.2 风险评估11.3 风险应对措施12. 附件12.1 工程图纸12.2 施工合同12.3 安全培训资料注释:1. 本文档涉及附件,请参考附件1-3。
2. 本文所涉及的法律名词及注释详见法律法规相关章节。
砖混结构住宅楼施工组织设计1. 引言1.1 目的1.2 背景1.3 相关文档2. 施工概述2.1 施工地点和范围2.2 施工工序规划2.3 施工周期估计3. 施工人员组织与管理3.1 施工组织结构3.2 主要人员职责分工3.3 工人配备与管理计划4. 施工工艺与措施4.1 基础工程施工工艺 4.2 结构施工工艺4.3 防水与保温措施4.4 外墙施工工艺4.5 室内装饰施工工艺5. 建造材料和设备5.1 材料选用及供应计划5.2 设备配置及运行管理6. 安全措施6.1 安全技术措施6.2 安全培训与教育6.3 安全监控与检查计划7. 环境保护与卫生管理7.1 噪音控制措施7.2 粉尘管理措施7.3 废物处理计划8. 质量控制8.1 质量目标设定8.2 质量管理体系建立8.3 质量检查与测试计划9. 施工进度计划9.1 各施工阶段计划安排 9.2 关键节点控制措施9.3 进度跟踪与调整计划10. 资金和资源计划10.1 资金需求计划10.2 人力资源预测与配置10.3 物资采购计划11. 风险管理11.1 主要风险识别11.2 风险评估和防范措施11.3 应急响应与演练计划12. 附件清单12.1 工程图纸12.2 施工合同12.3 安全培训资料注释:1. 本文档涉及附件,请参考附件1-3。
某多层砖混住宅楼施工组织设计关键信息项:1、工程名称:____________________2、工程地点:____________________3、建设单位:____________________4、施工单位:____________________5、工程规模:____________________6、施工工期:____________________7、质量标准:____________________11 工程概述111 本多层砖混住宅楼工程的建筑结构特点、建筑面积、层数等基本情况。
112 工程的地理位置及周边环境条件,包括交通、水电供应等。
12 施工部署121 施工组织机构的设置,明确项目经理、技术负责人等主要管理人员的职责。
122 施工任务的划分,确定各施工队伍的工作范围和施工顺序。
13 施工准备131 技术准备,包括熟悉施工图纸、编制施工方案、进行技术交底等。
132 现场准备,完成场地平整、临时设施搭建、施工道路修筑等工作。
133 材料准备,制定材料采购计划,确保材料的质量和供应。
14 主要施工方法141 基础工程施工方法,包括土方开挖、基础处理、基础混凝土浇筑等。
142 主体结构施工方法,如砖墙砌筑、构造柱施工、圈梁施工等。
143 屋面工程施工方法,包括防水层铺设、保温层施工等。
144 装饰装修工程施工方法,涵盖内外墙抹灰、地面铺贴、门窗安装等。
15 施工进度计划151 制定详细的施工进度计划表,明确各分项工程的开始时间和完成时间。
152 分析影响施工进度的因素,并制定相应的应对措施。
16 质量保证措施161 建立质量管理体系,明确质量目标和质量控制要点。
162 加强原材料和构配件的质量检验,确保工程质量。
163 严格执行施工工艺和操作规程,加强施工过程中的质量检查。
17 安全文明施工措施171 建立安全管理体系,制定安全生产规章制度。
172 加强安全教育培训,提高施工人员的安全意识。
砖混结构多层住宅楼施工组织设计1一、工程概况本工程为砖混结构多层居住房屋,每栋均为四个单元组合,五层。
采纳标准准案。
每栋建筑面积为3403平方米。
每栋建筑物总长60。
02m, 宽10.22m, 层高2.9m, 总高15.29m, 室内+ 0.00肯定标高35.9m,室内外高差为0.60m。
现场地势较平缓,自然地面肯定标高35.2m---35.25m, 低于室外设计肯定标高。
依据地质勘探资料,现场地下水位较低,施工不考虑排水措施。
基础持力层为亚粘土。
基础为刚性条形基础,自然地基,地基上450厚石和土砖砌大放脚,基底标高-2.2m在-0.9m 处有一条钢筋混凝土圈梁。
结构为砖墙承重,外墙360厚,内墙240厚,隔断墙120厚。
每层设置混凝土圈梁(现浇)。
预制混凝土过梁,楼板为预应力空心板,屋面板为混凝土屋面板,预制混凝土挑檐梁板。
屋面做二毡三油一砂防水。
外檐以清水墙为主,仅檐口、楼梯间、阳台为干粘石面层。
内檐除厨厕为1.2m高水泥墙裙外,其余均为白灰抹面,120高踢脚板。
楼面为35mm细石混凝土面层,水泥面层,顶板勾缝喷浆,木门窗。
二、主要工程量详表(一),工具、机械、设备方案详表(二),施工现场用地范围详图(一).三、主要指标单栋住宅工期不大于225天,劳动力不均衡系数应掌握在1.55以内。
四、设计要求1、按单位工程施工组织设计的基本原则进行课程设计。
2、进行施工部署:(1)规划施工程序、施工起点流向和施工挨次。
(2)确定分部分项工程项目并划分施工段(层)。
(3)组织分部分项工程内部流水及楼梯间流水。
(4)简要说明施工(专业)队组的组成和工作状况。
3、进行施工预备工作。
确定临时设施的种类和规模状况。
4、说明主要项目的施工方法几主要施工机具的选择。
5、编制施工进度方案,确定工期和劳动力组合。
制订单栋住宅楼的施工进度方案。
6、绘制现场施工平面布置图(比例1:200-500)7、简洁说明质量、安节省及文明施工措施。
砖混结构住宅楼施工组织设计方案一、项目概况本项目建设一座砖混结构住宅楼,位于市中心区域,总建筑面积约为2万平方米,共计22层,其中包括地下两层及地上20层,主要用于居住。
二、施工组织设计1、施工总体要求(1)按照设计方案要求,毫不放松地落实各项质量管理措施,确保施工质量优良。
(2)切实控制现场作业人员劳动强度,提高劳动效率,确保按照计划建设房屋。
(3)严格遵守有关法律法规,充分发挥建设行业规范标准和技术规程的作用。
(4)重视资源节约和环保措施,落实可持续发展战略,做好环保措施,减少对环境的影响。
2、组织架构本项目施工组织架构如下:(1)总工(2)总监理工程师(3)大楼项目负责人(4)产值部门(5)劳务部门(6)材料、设备部门(7)质量、验收部门(8)安全、环保部门3、施工技术措施(1)配合土石方工程部门完善地基处理方案,确保地基牢固。
(2)根据设计方案,设立施工工地标志牌,清理现场垃圾,做好现场卫生。
(3)采取塔吊、起重机等机械化设备,提高施工效率和质量。
(4)建立保温层、防水层、隔声层等层次,高标准要求质量品质,确保房屋中使用者的舒适性和安全性。
(5)施工中要注意建筑构件的拆解与安装,并严格按照设计方案加固,确保建筑结构的稳定性。
4、安全、环保措施(1)在施工现场建立安全管理责任制,制定施工安全规章制度,坚持安全生产标准化要求,确保施工现场安全。
(2)对特殊作业岗位工作人员进行安全防护培训,加强安全监管,严格执行安全操作程序,确保施工作业安全。
(3)严格执行环保操作规程,配合政府环境监管部门对施工现场进行检查,确保符合环境保护要求。
三、总结为确保项目顺利完成,本设计方案要求严格执行各项规章制度和技术标准,不断改进施工管理,提高施工质量,确保整个住宅楼的居住质量和使用寿命。
要开展好安全、环保管理,提高工作人员的安全意识和环保意识,落实可持续发展观念,做好后期维护和管理,为建造现代化、高品质的生态住宅谱写一曲美好春歌。
砖混结构工程施工组织设计一、工程概况本项目为某小区住宅楼,共计六层,采用砖混结构,建筑面积约为2890.8平方米。
建筑平面尺寸为10.18米,层高均为3.2米,总高度为18.4米。
建筑物的外墙采用普通砖墙,内部隔墙采用轻质砖墙。
本工程施工组织设计旨在确保工程质量、安全、进度和成本的控制。
二、施工准备1. 人员组织:成立项目经理部,负责整个工程的管理。
施工队伍由具有丰富经验的砖工、木工、钢筋工、混凝土工等组成。
2. 材料准备:根据工程量清单,提前采购所需的砖、砂、石、水泥、钢筋等建筑材料。
3. 施工设备:配置足够的施工设备,如搅拌机、砖块运输车、吊车、测量仪器等。
4. 施工图纸及技术规范:熟悉施工图纸及技术规范,组织施工人员学习图纸和规范,确保施工正确无误。
5. 施工现场准备:平整施工现场,设置临时道路、材料堆放区、施工生活区等。
三、施工流程1. 地基处理:根据设计要求进行地基处理,包括挖掘、夯实、排水等工序。
2. 基础施工:施工前应进行现场放线,确保基础的位置和尺寸准确。
基础施工采用现浇混凝土,钢筋按照设计要求进行绑扎。
3. 墙体施工:外墙采用普通砖砌体,内墙采用轻质砖砌体。
砖块应湿润,砂浆强度等级应符合设计要求。
4. 楼板施工:楼板采用现浇混凝土,钢筋按照设计要求进行绑扎。
施工过程中注意控制楼板的厚度和平整度。
5. 屋面施工:屋面采用现浇混凝土,注意做好防水层和保温层。
6. 装饰施工:外墙采用涂料,内墙采用刮大白。
地面采用瓷砖或木地板,天花板采用石膏板。
四、施工质量控制1. 材料检验:所有进场的建筑材料必须经过检验,合格后方可使用。
2. 施工过程控制:加强施工过程中的监督检查,确保施工质量。
3. 验收制度:工程完成后,组织相关人员进行验收,不合格的工程不得交付使用。
五、施工安全措施1. 施工现场设置安全警示标志,提醒施工人员注意安全。
2. 施工人员应穿戴符合安全要求的工作服、安全帽、安全鞋等。
《施工组织》课程考核要求
一.作业要求
1.两道题都必须做。
2.请按照题目要求完成。
二.作业内容
1.计算题
某分部工程划分为A、B、C三个施工过程,分四段组织施工,其流水节拍见表所示,且施工过程A完成后需有1天的技术间歇时间。
要求:(1)试组织其流水施工,绘出流水进度计划。
(2)绘制出双代号网络图,计算时间参数和工期。
分部工程的流水节拍
2、设计题
题目:多层砖混住宅楼
一、题目:多层砖混结构住宅楼施工组织设计
二、原始资料:本工程为某单位的住宅楼3单元5层,位于郑州市西郊,总建筑面积为2840㎡。
该工程为砖混结构,基础埋深为1.5m,采用条形砖基础,砖基础中设钢筋混凝土地圈梁,每层设钢筋混凝土圈梁,内外墙交接处和外墙转角处设构造柱,卫生间、厨房、梁及楼梯采用现浇钢筋混凝土,其余楼盖和屋面采用预制钢筋混凝土空心板。
室内地面为水泥砂浆地面,室内装修采用混合砂浆抹灰,仿瓷涂料罩面,外墙采用干粘石。
屋面工程采用加气混凝土块保温层,改性沥青卷材防水,上铺架空隔热层。
设备安装及水、电、暖工程等配合土建施工。
三、地质及环境条件:
地形平坦,地下水位位于基底以下 2.4m,地下水对建筑物无侵蚀作用,场地内地基承载力为87KN/㎡,本地区土壤最大冻结深度为28cm,雨季为7、8、9三个月,冬季为12月份到第二年的2月份。
施工期间主导风向偏南。
建筑施工场地较为狭窄,北面为已建建筑,东面和北面为围墙,中心绿地可以作为施工场地占用。
四、施工技术经济条件
1、预应力空心楼板由工厂预制后汽车运至现场,门窗由工厂加工制作,然后
由汽车运至现场。
2、现场水、电供应均取自城市管网。
3、各种施工机械、运输机具供应根据工程情况调配。
4、现场临时设施均现场搭建,搭建要求参见附表2、附表3。
5、主要项目工程量见附表1:
五、内容和要求
1、施工方案选择
○1确定施工总施工程序和施工顺序。
○2划分施工段,确定施工流水方向。
○3选择施工机械类型及台数。
○4确定相应分部分项工程的施工方法。
○5选择脚手架类型。
2、编制施工进度计划
按照确定的施工顺序和需要的资源,组织流水施工编制出单位工工程的施工进度计划。
3、根据进度计划绘制出劳动力需要量曲线。
4、根据确定的施工程序和施工顺序绘制单位工程网络计划(可以绘制局
部网络图)。
5、根据现场条件,进行施工平面图设计。
6、设计说明书。
六、设计成果
1、一号图纸一张:包括施工进度计划;劳动力需要量曲线;网络计划;
施工平面图。
2、说明书:工程概况;施工方案选择;流水参数确定;保证工程质量及
安全的措施。
参考资料:1、施工组织设计快速编制手册
2、全国统一建筑安装工程工期定额
3、建筑安装工程、装饰工程劳动定额
4、建筑施工
5、建筑施工手册
6、工民建专业课程设计指南
注:砖、砂、石、预制构件、脚手架以及水电、道路等根据现场条件合理布置。
表二:施工
图例
附表三:施工场地总平面图
说明:虚线范围内为
可使用场地。
