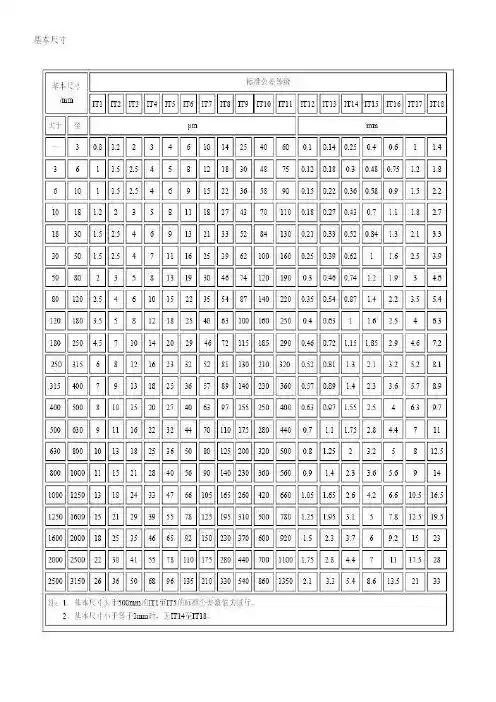

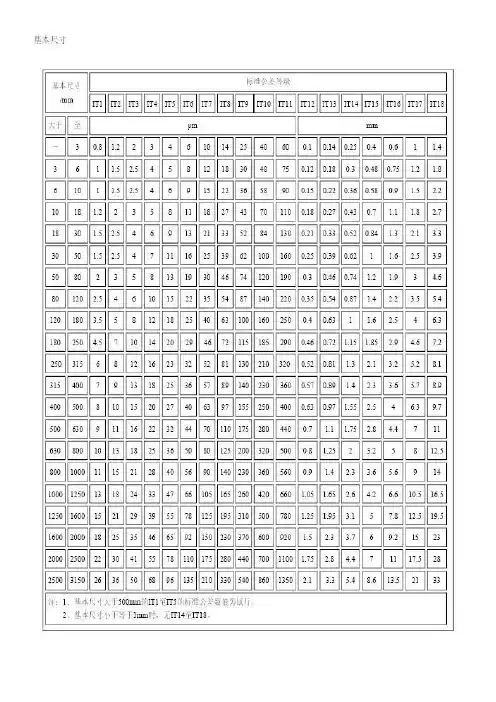

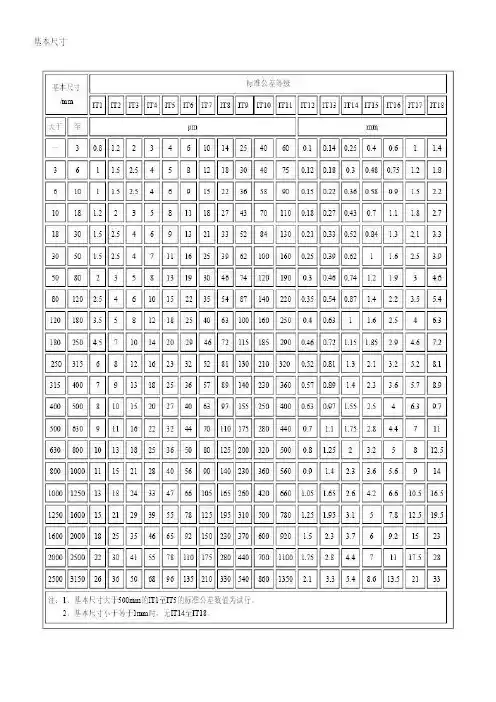

标准公差数值表

基本尺寸/mm5 6 7 8 9 10 11 12 13 14 15 16 17 18大于至ＵＭＭＭ— 3+4+6+10+14+25+40+60+0.1+0.14+0.25+0.4+0.63 6 +5+8+12+18+30+48+75+0.12+0.18+0.3+0.48+0.75+1.2+1.86 10 +6+9+15+22+36+58+90+0.15+0.22+0.36+0.58+0.9+1.5+2.210 18 +8+11+18+27+43+70+110+0.18+0.27+0.43+0.7+1.18+2.718 30 +9+13+21+33+52+84+130+0.21+0.33+0.52+0.84+1.3+2.1+3.330 50 +11+16+25+39+62+100+160+0.25+0.39+0.62+1+1.6+2.5+3.950 80 +13+19+30+46+74+120+190+0.3+0.46+0.74+1.2+1.9+3+4.680 120 +15+22+35+54+87+140+220+0.35+0.54+0.87+1.4+2.2+3.5+5.4120 180 +18+25+40+63+100+160+250+0.4+0.63+1+1.6+2.5+4+6.3180 250 +20+29+46+72+115+182+290+0.46+0.72+1.15+1.85+2.9+4.6+7.2250 315 +23+32+52+81+130+210+320+0.52+0.18+1.3+2.1+3.2+5.2+8.1315 400 +25+36+57+89+140+230+360+0.57+0.89+1.4+2.3+3.6+5.7+8.9400 500 +27+40+63+97+155+250+400+0.63+0.97+1.55+2.5+4+6.3+9.7500 630 +32+44+70+110+175+280+440+0.7+1.1+1.75+2.8+4.4+7+11630 800 +36+50+80+125+200+320+500+0.8+1.25+2+3.2+5+8+12.5800 1 000 +40+56+90+140+230+360+560+0.9+1.4+2.3+3.6+5.6+9+141 000 1 250 +47+66+105+165+260+420+660+1.05+1.65+2.6+4.2+6.6+10.5+16.51 250 1 600 +55+78+125+195+310+500+780+1.25+1.95+3.1+5+7.8+12.5+19.51 6002 000 +65+92+150+230+370+600+920+1.5+2.3+3.7+6+9.2+15+232 000 2 500 +78+110+175+280+440+700+1 100+1.75+2.8+4.4+7+11+17.5+282 5003 150 +96+135+210+330+540+860+1 350+2.1+3.3+5.4+8.6+13.5+2133注：1．IT14至IT18只用于大于1mm的基本尺寸。

标准公差表线性和角度尺寸未注公差根据国际标准,以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸.这些极限偏差适用于：•线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度;•角度尺寸：包括通常不标出角度值的角度尺寸，例如直角（90°）；•机加工组装件的线性和角度尺寸.这些极限偏差不适用于：•已有其他一般公差标准规定的线性和角度尺寸；•括号内的参考尺寸；•矩形框格内的理论正确尺寸.形状位置公差零件在加工过程中，由于机床－夹具－刀具系统存在几何误差,以及加工中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。

这些误差包括尺寸偏差、形状误差（包括宏观几何误差、波度和表面粗糙度)及位置误差.形状公差形状公差是指单一实际要素的形状所允许的变动全量.形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素.形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

位置公差位置公差是指关联实际要素的位置对基准所允许的变动全量。

定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

定位公差定位公差是关联实际要素对基准在位置上允许的变动全量.这类公差包括同轴度、对称度、位置度3项。

跳动公差跳动公差是以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表.表面粗糙度无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕,出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。

这就是零件加工后的表面粗糙度。

过去称为表面光洁度。

国家规定表面粗糙度的参数由高度参数、间距参数和综合参数组成. 高度参数共有三个：轮廓的平均算术偏差(R a )如图1所示，通过零件的表面轮廓作一中线m ，将一定长度的轮廓分成两部分，使中线两侧轮廓线与中线之间所包含的面积相等，即 F 1+F 3+……+F n-1=F 2+F 4+……+F n图1轮廓的平均算术偏差轮廓的平均算术偏差值R a ，就是在一定测量长度l 范围内，轮廓上各点至中线距离绝对值的平均算术偏差。

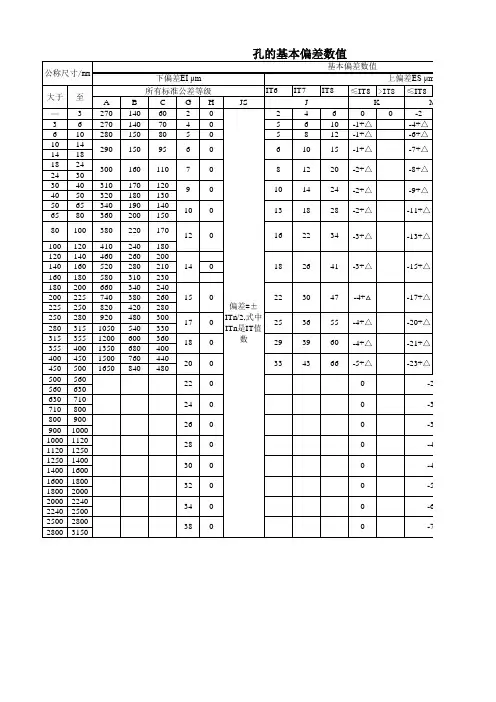

基孔制标准公差数值表注：1．IT14至IT18只用于大于1mm的基本尺寸。

2．黑框中的数值，即基本尺寸大于500～3 150mm，IT1至IT5的偏差值，为试用的。

基轴制制标准公差数值表±2.5 ±4 ±6 ±8GB/T1804－20001.线形尺寸的极限偏差数值2.倒圆半径和倒角高度尺寸的极限偏差数值最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000） mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等m粗糙 e ±0.4 ±1 ±2 ±4最粗v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′ ±20′ ±10′ ±5′中等m粗糙 e ±1o30′ ±1o ±30′ ±20′ ±10′最粗v ±3o ±2o ±1o ±30′ ±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000 H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。

标准公差表根据国际标准，以下为基本尺寸0-500mm,4-18级精度标线性和角度尺寸未注公差根据国际标准，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适 用于：•线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；•角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);•机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：• 已有其他一般公差标准规定的线性和角度尺寸； • 括号内的参考尺寸；•矩形框格内的理论正确尺寸。

级)3°20'角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。

形状位置公差零件在加工过程中，由于机床－夹具－刀具系统存在几何误差，以及加工中出现受力变形、热变形、振动和磨损等影响，使被加工零件的几何要素不可避免地产生误差。

这些误差包括尺寸偏差、形状误差(包括宏观几何误差、波度和表面粗糙度)及位置误差。

形状公差形状公差是指单一实际要素的形状所允许的变动全量。

形状公差用形状公差带表达。

形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有：直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。

位置公差位置公差是指关联实际要素的位置对基准所允许的变动全量。

定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。

这类公差包括平行度、垂直度、倾斜度3项。

定位公差定位公差是关联实际要素对基准在位置上允许的变动全量。

这类公差包括同轴度、对称度、位置度3项。

跳动公差跳动公差是以特定的检测方式为依据而给定的公差项目。

跳动公差可分为圆跳动与全跳动。

零件的形位公差共14项，其中形状公差6个，位置公差8个，列于下表。

分类项目符号简要描述形状公差直线度直线度是表示零件上的直线要素实际形状保持理想直线的状况。

也就是通常所说的平直程度。

直线度公差是实际分类项目符号简要描述位置公差定向平行度平行度是表示零件上被测实际要素相对于基准保持等距离的状况。

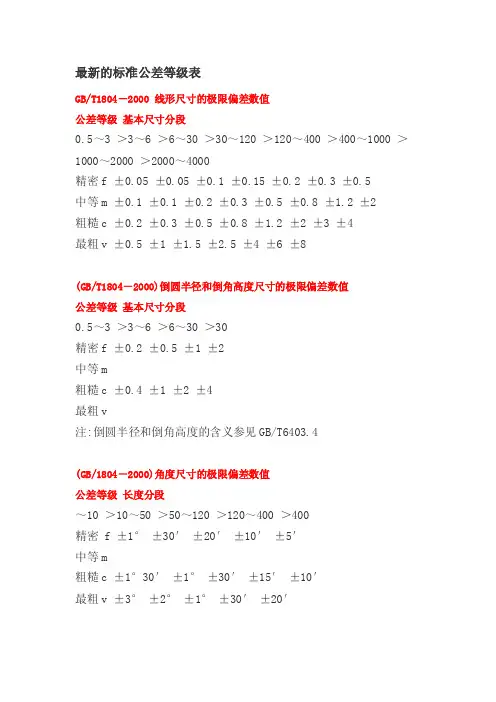

最新的标准公差等级表GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2未注尺寸公差按GB/T1804-m线性尺寸的极限偏差数值（GB/T1804-2000）（mm）公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000精密 f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等 m ±0.1 ±0.1 ±0.2 ±0.3±0.5 ±0.8 ±1.2粗糙 e ±0.2 ±0.3 ±0.5 ±0.8±1.2 ±2 ±3最粗 v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6。

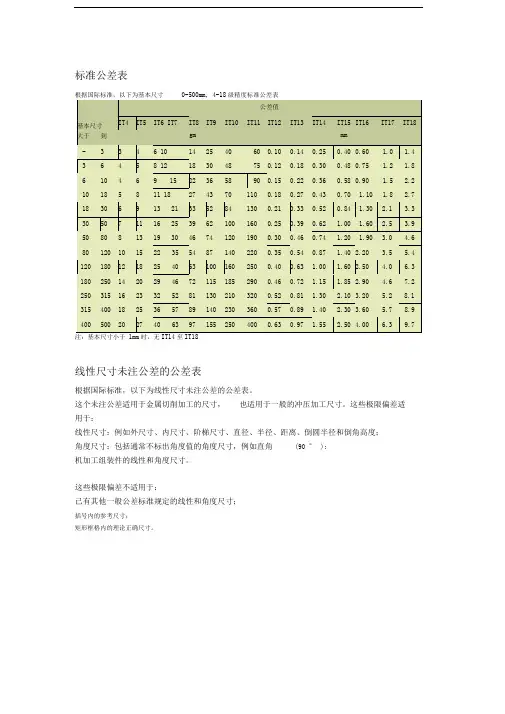

标准公差表
注：基本尺寸小于时，无至
线性尺寸未注公差的公差表
根据国际标准，以下为线性尺寸未注公差的公差表。

这个未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

这些极限偏差适用于：
线性尺寸：例如外尺寸、内尺寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；
角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90 ° );
机加工组装件的线性和角度尺寸。

这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；
括号内的参考尺寸；
矩形框格内的理论正确尺寸。

基本尺寸/mm5 6 7 8 9 10 11 12 13 14 15 16 17 18大于至ＵＭＭＭ— 3 +4+6+10+14+25+40+60+0.1+0.14+0.25+0.4+0.63 6 +5+8+12+18+30+48+75+0.12+0.18+0.3+0.48+0.75+1.2+1.86 10 +6+9+15+22+36+58+90+0.15+0.22+0.36+0.58+0.9+1.5+2.210 18 +8+11+18+27+43+70+110+0.18+0.27+0.43+0.7+1.18+2.718 30 +9+13+21+33+52+84+130+0.21+0.33+0.52+0.84+1.3+2.1+3.330 50 +11+16+25+39+62+100+160+0.25+0.39+0.62+1+1.6+2.5+3.950 80 +13+19+30+46+74+120+190+0.3+0.46+0.74+1.2+1.9+3+4.680 120 +15+22+35+54+87+140+220+0.35+0.54+0.87+1.4+2.2+3.5+5.4120 180 +18+25+40+63+100+160+250+0.4+0.63+1+1.6+2.5+4+6.3180 250 +20+29+46+72+115+182+290+0.46+0.72+1.15+1.85+2.9+4.6+7.2250 315 +23+32+52+81+130+210+320+0.52+0.18+1.3+2.1+3.2+5.2+8.1315 400 +25+36+57+89+140+230+360+0.57+0.89+1.4+2.3+3.6+5.7+8.9400 500 +27+40+63+97+155+250+400+0.63+0.97+1.55+2.5+4+6.3+9.7500 630 +32+44+70+110+175+280+440+0.7+1.1+1.75+2.8+4.4+7+11630 800 +36+50+80+125+200+320+500+0.8+1.25+2+3.2+5+8+12.5800 1 000 +40+56+90+140+230+360+560+0.9+1.4+2.3+3.6+5.6+9+141 000 1 250 +47+66+105+165+260+420+660+1.05+1.65+2.6+4.2+6.6+10.5+16.51 250 1 600 +55+78+125+195+310+500+780+1.25+1.95+3.1+5+7.8+12.5+19.51 6002 000 +65+92+150+230+370+600+920+1.5+2.3+3.7+6+9.2+15+232 000 2 500 +78+110+175+280+440+700+1 100+1.75+2.8+4.4+7+11+17.5+282 5003 150 +96+135+210+330+540+860+1 350+2.1+3.3+5.4+8.6+13.5+2133注：1．IT14至IT18只用于大于1mm的基本尺寸。

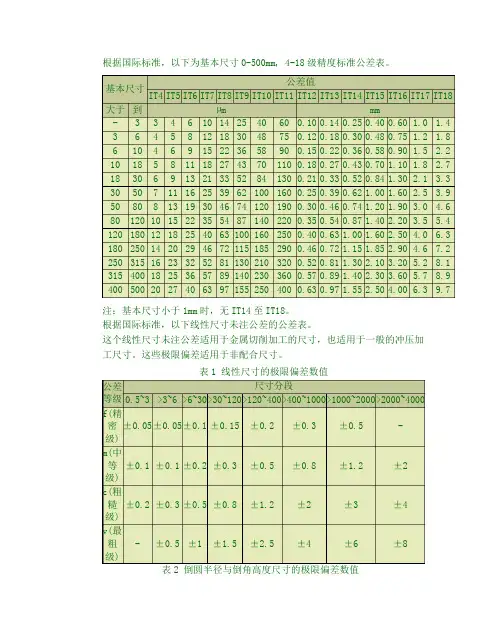

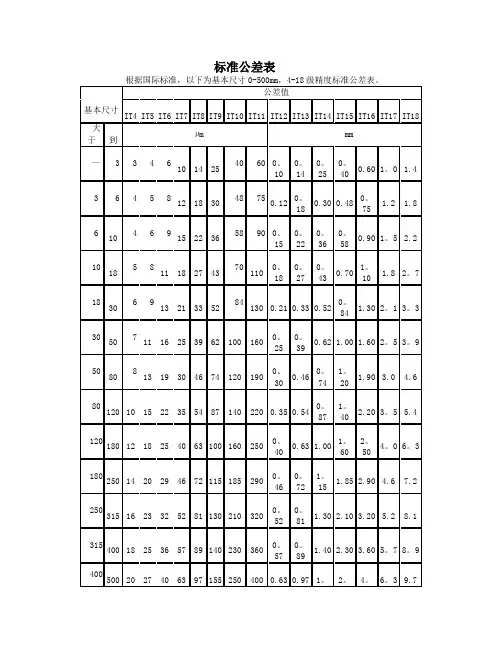

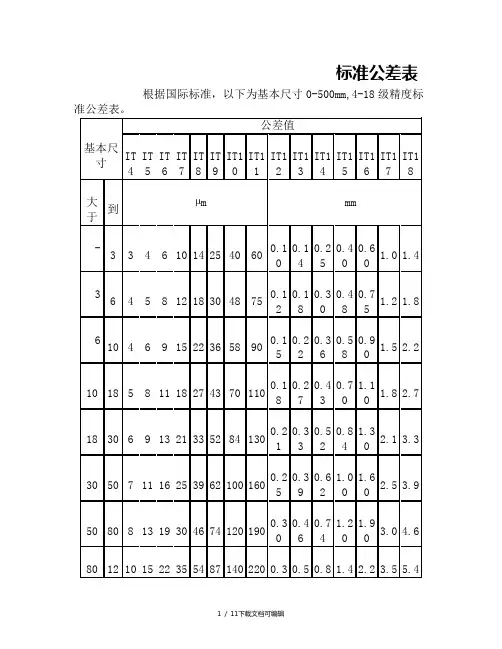

根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。

公差值基本尺寸IT4IT5IT6IT7IT8IT9IT10IT11IT12IT13IT14IT15IT16IT17IT18大于到µm mm-334610142540600.100.140.250.400.60 1.0 1.4 3645812183048750.120.180.300.480.75 1.2 1.8 61046915223658900.150.220.360.580.90 1.5 2.2 10185811182743701100.180.270.430.701.10 1.8 2.7 18306913213352841300.210.330.520.841.30 2.1 3.3 3050711162539621001600.250.390.621.001.60 2.5 3.9 5080813193046741201900.300.460.741.201.90 3.0 4.6 801201015223554871402200.350.540.871.402.20 3.5 5.4 12018012182540631001602500.400.631.001.602.50 4.0 6.3 18025014202946721151852900.460.721.151.852.90 4.67.2 25031516233252811302103200.520.811.302.103.20 5.28.1 31540018253657891402303600.570.891.402.303.60 5.78.9 40050020274063971552504000.630.971.552.504.00 6.39.7注：基本尺寸小于1mm时，无IT14至IT18。

根据国际标准，以下线性尺寸未注公差的公差表。

这个线性尺寸未注公差适用于金属切削加工的尺寸，也适用于一般的冲压加工尺寸。

最新的标准公差等级表GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密 f ±1°±30′±20′±10′±5′中等m粗糙c ±1°30′±1°±30′±15′±10′最粗v ±3°±2°±1°±30′±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5。

注：1．IT14至IT18只用于大于1mm的基本尺寸。

2．黑框中的数值，即基本尺寸大于500～3 150mm，IT1至IT5的偏差值，为试用的。

GB/T1804－2000 1.线形尺寸的极限偏差数值一般公差未注公差的线性和角度尺寸的公差GB/T1804-2000线性尺寸的极限偏差数值公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30~120 ＞120~400 ＞400~1000 ＞1000~2000 精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2粗糙e ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3最粗v -- ±0.5 ±1 ±1.5 ±2.5 ±4 ±6倒圆半径和倒角高度尺寸的极限偏差（GB/T1804-2000）mm公差等级基本尺寸分段0.5~3 ＞3~6 ＞6~30 ＞30精密 f ±0.2 ±0.5 ±1 ±2中等m粗糙 e ±0.4 ±1 ±2 ±4最粗v角度尺寸的极限偏差数值（GB/T1804-2000）公差等级基本尺寸分段~10 ＞10~50 ＞50~120 ＞120~400 ＞400精密 f ±1o ±30′ ±20′ ±10′ ±5′中等m粗糙 e ±1o30′ ±1o ±30′ ±20′ ±10′最粗v ±3o ±2o ±1o ±30′ ±20′未注形位公差按GB/T1184-K直线度和平面度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤10 ＞10~30 ＞30~100 ＞100~300 ＞300~1000 ＞1000~3000H 0.03 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6垂直度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.4 1 1.5 2对称度未注公差值（GB/T1184-1996）（mm）公差等级基本长度范围≤100 ＞100~300 ＞300~1000 ＞1000~3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2圆跳动的未注公差值（GB/T1184-1996）（mm）公差等级圆跳动公差值H 0.1K 0.2L 0.33.表面粗糙度零件的表面都应该注明粗糙度的等级。
