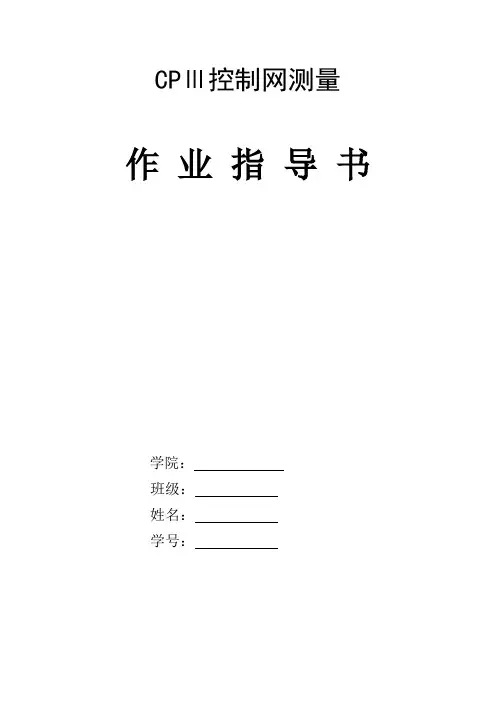

CPⅢ控制网测量作业指导书
学院:
班级:
姓名:
学号:
新建合肥至福州铁路(闽赣段)
CPⅢ控制网测量作业指导书
1.1CPⅢ控制网测量的准备工作
1.1.1线下工程沉降和变形评估
无砟轨道对线下基础工程的工后沉降要求非常严格,CPⅢ控制网测量应在线下工程沉降和变形满足规范要求且通过沉降评估(以沉降评估单位出具的线下工程沉降评估报告为准)后开展。
1.1.2CPⅡ控制网加密
为了高效、准确地建立CPⅢ轨道控制网,一般情况下都需要加密CP Ⅱ控制网。CPⅡ加密的主要目地是为了方便轨道控制网CPⅢ的观测,以及弥补被损毁的和无法利用的CPⅡ点。在路基、桥梁地段CPⅡ加密可采用GPS测量在原精密平面控制网基础上按同精度内插方式加密;隧道地段应根据隧道长度布设相应精度要求的洞内CPⅡ控制网。
1.1.3精测网全面复测
按《高速铁路工程测量规范》要求, CPⅢ建网前应对精测网(CPI、CPⅡ及二等高程控制网)进行复测,并采用复测合格的精测网(CPI、CP Ⅱ及二等高程控制网)成果进行CPⅢ轨道控制网测设。
(1)采用GPS复测CPⅠ、CPⅡ控制点时,复测与原测成果较差应满足表1.2-1、表1.2-2的规定。
注:表中坐标较差限差指X 、Y 坐标分量较差。
表1.2-2 GPS 复测相邻点间坐标差之差的相对精度限差
注:表中相邻点间坐标差之差的相对精度按式1.2.3计算
()s
Z Y X
2ij
2ij 2ij
∆+∆+∆=s
d s
式1.2.3
式中:△Xij=(Xj –Xi )复 –(Xj –Xi )原
△Yij=(Yj –Yi )复 –(Yj –Yi )原 △Zij=(Zj –Zi )复 –(Zj –Zi )原
s---相邻点间的二维平面距离或三维空间距离;
△Xij ,△Yij — 相邻点i 与j 间二维坐标差之差(m );
△Zij — 相邻点i 与j 间Z 方向坐标差之差,当只统计二维坐标差之差的相对精
度时该值为零(m )。
(2)采用导线复测CP Ⅱ控制点时,满足相应等级规定后,应进行水平角、边长和平面点位较差的分析比较,较差应符合表1.2-3的规定:
表1.2-3 导线复测CP Ⅱ控制点精度要求
(3)水准点间的复测高差与原测高差之较差限差为±L 6。
2 技术依据
(1)《高速铁路工程测量规范》(TB10601-2009);
(2) 《客运专线铁路无碴轨道铺设条件评估技术指南》(铁建设[2006]158号);
(3)《关于进一步规范铁路工程测量控制网管理工作的通知》(铁建设[2009]20号);
(4)《关于进一步加强客运专线建设质量管理的指导意见》(铁建设[2008] 246号);
(5)铁道部其他相关规定。
3测量范围及内容
3.1测量范围
新建合肥至福州铁路(闽赣段),正线全长466.8km。
3.2测量内容
(1)CPⅡ控制网加密;
(2)二等水准加密(含桥上联测、桥下联测和三角高程传递);
(3)CPⅢ控制网布设;
(4)CPⅢ平面、高程控制测量。
3.3平面坐标系
最终成果投影到高程抵偿面,投影变形及高程改化之和必须满足《高速铁路工程测量规范》(TB10601-2009)对变形控制值不大于10mm/km的要求,即投影长度变形(包括高程改化、高斯投影变形之和)不大于1/100000。为保证三网合一,平面坐标系统采用与线路CPⅠ、CPⅡ相同投影带的工程独立坐标系统,即采用基于WGS84椭球高斯投影工程独立坐标系统,共分118°00´00″、118°30´00″、118°45´00″、119°00´00″、119°30´00″五个任意中央子午线,并根据线路纵断面分多段高程投影面。
3.4高程基准
高程系统采用1985国家高程基准。
3.5已有资料利用情况
(1)精测网复测成果
利用设计院提供的合福铁路(闽赣段)精测网复测成果及技术总结等资料。
(2)沉降资料
利用沉降评估单位提供的沉降评估验收资料。
4精测网加密
4.1一般规定
加密测量采用的方法、使用的仪器和精度应符合相应等级的规定。所采用仪器应经过检定,并在有效检定期内。
加密测量前应检查联测标石的完好性,对丢失和破损的标石应按原测标准用同精度内插方法恢复或增补,CPⅡ加密测量时观测2个时段,每个时段不少于60分钟,加密1个CPⅡ点时应联测2个CPI和2个CPⅡ,且加密点位于已知点中间。
加密CPⅡ控制网应附合到CPⅠ或CPⅡ控制网上,并采用固定数据平差;
各级平面控制网的主要技术要求应符合下列规定:
(1)CPⅠ、CPⅡ控制网GPS测量的精度指标应符合下表的规定;
(2)CPⅡ控制网导线测量的主要技术要求应符合下表的规定。
表5.1-2 CP Ⅱ控制网导线测量的主要技术要求
导线环(段)的测角中误差应按下式计算:
]
[12
n f N m β
β=
式中 fβ——导线环(段)的角度闭合差(″); n ——导线环(段)的测角个数;
N ——导线环(段)的个数; 注: m D 为仪器标称精度;
4.2 GPS 加密CP Ⅱ网
考虑到既有CPI 和CP Ⅱ的情况,应优先采用GPS 进行CP Ⅱ的加密工作。
