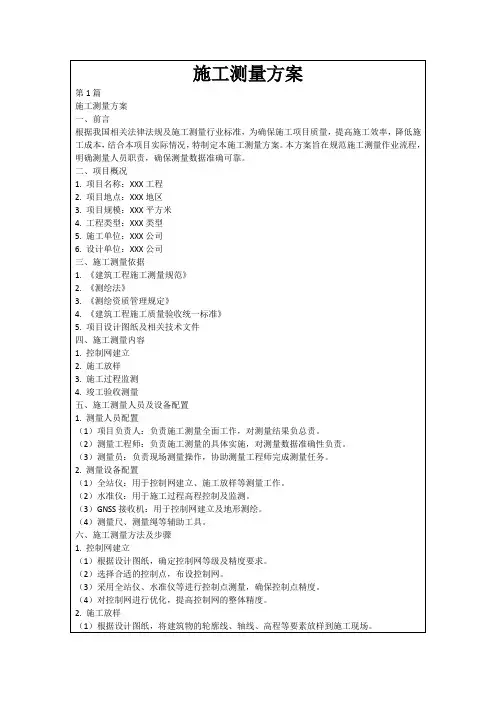

施工测量方案

第1篇一、工程概况本工程位于我国某城市，为某大型商业综合体项目。

该项目包括地下车库、地上商业、办公及住宅等多种功能。

为确保施工质量和进度，特制定本测量工程施工方案。

二、施工组织1. 成立测量小组：由具有丰富测量经验和专业知识的测量工程师、测量员组成，负责整个工程的测量工作。

2. 测量仪器：选用高精度全站仪、水准仪、经纬仪等测量仪器，确保测量数据的准确性。

三、施工准备1. 测量资料：收集项目设计图纸、地形图、地下管线图等相关资料，为施工测量提供依据。

2. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。

3. 控制网布设：按照国家标准和规范要求，建立平面控制网和高程控制网，为施工测量提供基准。

四、施工测量1. 平面控制测量：采用全站仪进行平面控制测量，包括平面控制网布设、施工放样、轴线投测等。

2. 高程控制测量：采用水准仪进行高程控制测量，包括高程控制网布设、施工放样、标高传递等。

3. 施工放样：根据设计图纸和测量资料，进行施工放样，确保施工位置准确。

4. 施工过程测量：在施工过程中，对关键部位进行实时测量，确保施工质量。

五、质量控制1. 测量仪器：确保测量仪器性能稳定，定期进行检定和校准。

2. 测量数据：严格执行测量规范，确保测量数据的准确性。

3. 施工放样：严格按照设计图纸和测量资料进行施工放样，确保施工位置准确。

4. 施工过程测量：对关键部位进行实时测量，确保施工质量。

六、安全措施1. 测量人员：加强测量人员的安全教育，提高安全意识。

2. 测量设备：确保测量设备安全使用，定期进行维护保养。

3. 施工现场：严格按照施工规范进行施工，确保施工现场安全。

七、施工进度1. 施工测量工作在项目开工前完成，为后续施工提供保障。

2. 施工过程中，及时进行测量工作，确保施工进度。

八、总结本测量工程施工方案旨在确保施工质量和进度，为我国某大型商业综合体项目的顺利实施提供有力保障。

在施工过程中，我们将严格执行本方案，确保工程顺利进行。

施工测量技术方案，完整版.doc范本1：施工测量技术方案一、引言本文档旨在提供施工测量技术方案，以确保施工过程中测量工作的准确性和可靠性。

该技术方案将包括以下几个方面的内容：测量目的、测量方法、测量设备及工具、测量范围和精度要求、测量过程、数据处理和报告等。

二、测量目的本次施工测量的目的是确保施工过程中各项尺寸和位置的准确测量，以保证建筑结构的质量和稳定性。

具体的测量目的包括但不限于：地基及地表标高测量、地下管线定位测量、结构垂直度测量、建筑物尺寸测量等。

三、测量方法根据测量目的和实际情况，确定适用的测量方法。

常用的测量方法包括：全站仪测量、电子经纬仪测量、水准测量、GPS测量等。

根据具体的测量，选择合适的测量方法。

四、测量设备及工具根据测量方法的选择，确定需要使用的测量设备及工具。

常用的测量设备包括：全站仪、电子经纬仪、水准仪、GPS接收器等；常用的测量工具包括：测距仪、测角仪、水平仪等。

根据实际情况和测量要求，确定使用的测量设备及工具。

五、测量范围和精度要求根据实际情况和测量目的，确定测量范围和精度要求。

测量范围包括：地表标高范围、建筑物尺寸范围等；测量精度要求包括：高程精度、平面精度、角度精度等。

根据具体的测量要求，确定测量范围和精度要求。

六、测量过程根据测量范围和精度要求，制定详细的测量方案，包括测量点的设置、测量点的标志、测量过程的记录等。

按照测量方案，进行测量过程的实施，保证测量的准确性和可靠性。

七、数据处理和报告对测量所得到的数据进行处理和分析，得到最终的测量结果。

根据实际情况和需求，编制测量报告，包括测量数据的整理、分析和总结。

确保测量结果的准确和可读性。

八、附件本文档涉及的附件包括但不限于：测量方案示意图、测量记录表格、测量报告样本等。

九、法律名词及注释1、施工测量：指在施工工程中进行的各项测量活动，包括地表标高测量、建筑物尺寸测量等。

2、全站仪：一种测量仪器，能够自动进行垂直角、水平角和斜距的测量。

第1篇一、工程概况本工程为XX项目，位于XX市XX区，占地面积XX平方米，总建筑面积XX平方米。

工程包括地下车库、地上建筑及配套设施。

地下车库建筑面积XX平方米，地上一层建筑面积XX平方米，地上一层建筑面积XX平方米。

本工程采用钢筋混凝土框架结构，建筑抗震设防等级为XX度，基础形式为XX。

二、施工测量目的为确保本工程顺利进行，保证工程质量，本施工方案对施工测量工作进行了详细规划，具体如下：1. 确保工程定位准确，为后续施工提供依据；2. 确保施工过程中，各个施工部位尺寸符合设计要求；3. 为工程验收提供数据支持；4. 为后期维护提供参考。

三、施工测量范围1. 工程定位测量：包括地下车库、地上建筑及配套设施的平面定位；2. 基础施工测量：包括基础梁、柱、墙等结构尺寸的测量；3. 结构施工测量：包括框架柱、梁、板等结构尺寸的测量；4. 装修施工测量：包括门窗洞口、墙面、地面等尺寸的测量；5. 道路、广场、绿化等配套设施施工测量。

四、施工测量方法1. 工程定位测量（1）采用全站仪进行平面定位，确保工程定位准确；（2）根据设计图纸，确定建筑物轴线，采用钢尺进行放样；（3）对建筑物轴线进行复测，确保其精度符合要求。

2. 基础施工测量（1）采用水准仪进行基础标高测量，确保基础标高符合设计要求；（2）采用全站仪进行基础轴线测量，确保基础轴线与设计图纸一致；（3）对基础梁、柱、墙等结构尺寸进行复测，确保其尺寸符合设计要求。

3. 结构施工测量（1）采用全站仪进行结构轴线测量，确保结构轴线与设计图纸一致；（2）采用水准仪进行结构标高测量，确保结构标高符合设计要求；（3）对框架柱、梁、板等结构尺寸进行复测，确保其尺寸符合设计要求。

4. 装修施工测量（1）采用全站仪进行门窗洞口、墙面、地面等尺寸测量，确保其尺寸符合设计要求；（2）采用水准仪进行装修标高测量，确保装修标高符合设计要求。

5. 道路、广场、绿化等配套设施施工测量（1）采用全站仪进行道路、广场、绿化等配套设施的平面定位；（2）采用水准仪进行标高测量，确保配套设施标高符合设计要求。

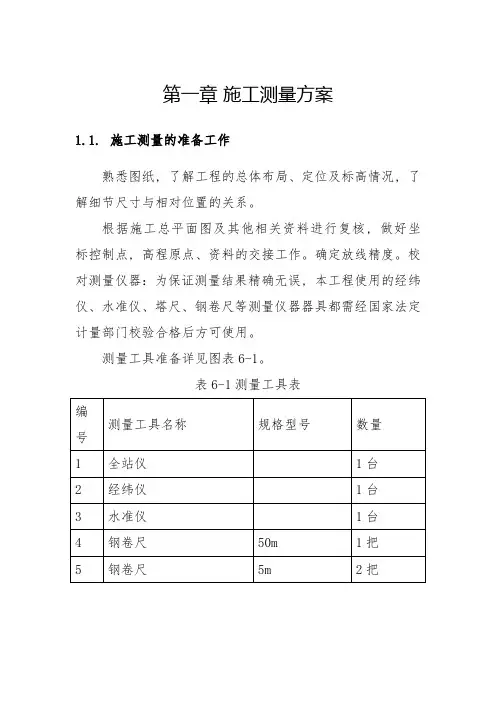

第一章施工测量方案1.1.施工测量的准备工作熟悉图纸, 了解工程的总体布局、定位及标高情况, 了解细节尺寸与相对位置的关系。

根据施工总平面图及其他相关资料进行复核, 做好坐标控制点, 高程原点、资料的交接工作。

确定放线精度。

校对测量仪器：为保证测量结果精确无误, 本工程使用的经纬仪、水准仪、塔尺、钢卷尺等测量仪器器具都需经国家法定计量部门校验合格后方可使用。

测量工具准备详见图表6-1。

表6-1测量工具表1.2.定位放线、测量根据本工程的特点, 本工程定位放线地下部分采用外控法, 地上部分采用内控法施工。

准备工作: 全站仪1台、经纬仪1台、水准仪2台、50m 钢卷尺1把、铝合金塔尺2根、5Kg铁线锤和1mm钢丝。

所有的工具必须有法定计量部门出具校验合格证及产品质量合格证。

测量定位: 工程开工前建设单位应委托测绘院对工程定位进行放点, 本工程测绘院放点两个, 位于现场永久性道路上, 施工时利用全站仪对拟建建筑物进行土方开挖及基础施工的放点。

1.3.放线方法: 外控法: 在基坑上沿四周投测控制网的标点, 固定牢靠, 并做好保护工作, 基坑开挖后, 就能随时向基坑内恢复轴线位置, 以满足地下部分的正常施工。

内控法: 在一层顶混凝土浇筑时, 在原选定的控制网纵横控制线交点上预埋100×100×5mm的铁板, 铁板下面用4φ10长120mm锚爪固定把外控制线引测至铁板, 校验无误后在铁板上刻上永久性的标记, 作为以后向上投测控制线的固定投测点。

为了主控制线能顺利向上投测到每个施工层, 在以上每层平台模板铺设时, 必须在预埋铁板的垂直正上方位置预留出投测孔, 孔洞尺寸为200×200mm。

该工作由木工配合预留孔洞, 测量人员复核孔洞位置。

1.4.轴线传递：在每层楼板浇筑完成后, 通过楼板预留空洞将下层控制线传递到上层, 形成十字控制线。

1.5.工程测量标高控制：根据城市规划及测绘部门提供的城市水准点, 在施工区域内建立临时固定水准点, 根据规范要求不得少于三个点。

第1篇一、项目背景随着我国经济的快速发展，工程建设规模不断扩大，工程测量在工程建设中的重要性日益凸显。

为确保工程建设的顺利进行，提高工程质量，本项目特制定工程测量施工方案。

本方案旨在明确工程测量施工的流程、方法、质量控制及安全措施，确保工程测量工作的高效、准确、安全。

二、工程概况1. 工程名称：某市XX大道改造工程2. 工程地点：某市XX大道3. 工程规模：全长XX公里，红线宽度XX米4. 工程内容：道路、桥梁、排水、照明、绿化等工程5. 工程工期：XX个月三、工程测量施工方案1. 施工准备（1）人员准备：组织专业测量团队，包括测量工程师、测量员、数据处理员等，确保施工人员具备相应的专业技能和经验。

（2）设备准备：配备全站仪、水准仪、GPS定位仪、测距仪、水准尺、钢卷尺、绘图板、计算机等测量设备和工具。

（3）资料准备：收集工程地形图、设计图纸、地质勘察报告等相关资料，为测量工作提供依据。

2. 施工流程（1）平面控制测量：根据设计图纸，在施工现场设置平面控制点，进行平面控制网的布设和观测，确保控制点的精度。

（2）高程控制测量：在平面控制点的基础上，布设高程控制网，进行高程观测，确保高程控制点的精度。

（3）细部测量：根据平面和高程控制点，进行细部测量，包括道路中线、边坡、桥梁、排水、照明等工程设施的测量。

（4）数据处理与成果整理：对测量数据进行整理、计算和审核，形成测量报告，提交给相关部门。

3. 施工方法（1）平面控制测量：采用全站仪进行测量，采用极坐标法进行点位放样，确保控制点的精度。

（2）高程控制测量：采用水准仪进行测量，采用三角高程法进行点位放样，确保高程控制点的精度。

（3）细部测量：根据工程实际情况，采用全站仪、GPS定位仪、测距仪等进行测量，确保测量数据的准确性。

4. 质量控制（1）严格按照国家相关规范和标准进行测量工作，确保测量数据的准确性。

（2）加强测量设备的维护和保养，确保设备正常运行。

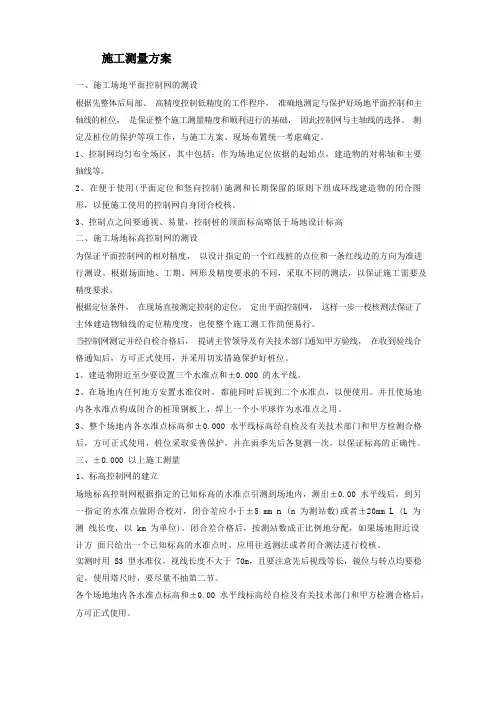

一、施工场地平面控制网的测设根据先整体后局部、高精度控制低精度的工作程序，准确地测定与保护好场地平面控制和主轴线的桩位，是保证整个施工测量精度和顺利进行的基础，因此控制网与主轴线的选择、测定及桩位的保护等项工作，与施工方案、现场布置统一考虑确定。

1、控制网均匀布全场区，其中包括：作为场地定位依据的起始点，建造物的对称轴和主要轴线等。

2、在便于使用(平面定位和竖向控制)施测和长期保留的原则下组成环线建造物的闭合图形，以便施工使用的控制网自身闭合校核。

3、控制点之间要通视、易量，控制桩的顶面标高略低于场地设计标高二、施工场地标高控制网的测设为保证平面控制网的相对精度，以设计指定的一个红线桩的点位和一条红线边的方向为准进行测设。

根据场面地、工期、网形及精度要求的不同，采取不同的测法，以保证施工需要及精度要求。

根据定位条件，在现场直接测定控制的定位。

定出平面控制网，这样一步一校核测法保证了主体建造物轴线的定位精度度，也使整个施工测工作简便易行。

当控制网测定并经自检合格后，提请主管领导及有关技术部门通知甲方验线，在收到验线合格通知后，方可正式使用，并采用切实措施保护好桩位。

1、建造物附近至少要设置三个水准点和±0.000 的水平线。

2、在场地内任何地方安置水准仪时，都能同时后视到二个水准点，以便使用。

并且使场地内各水准点构成闭合的桩顶钢板上，焊上一个小半球作为水准点之用。

3、整个场地内各水准点标高和±0.000 水平线标高经自检及有关技术部门和甲方检测合格后，方可正式使用，桩位采取妥善保护，并在雨季先后各复测一次，以保证标高的正确性。

三、±0.000 以上施工测量1、标高控制网的建立场地标高控制网根据指定的已知标高的水准点引测到场地内，测出±0.00 水平线后，到另一指定的水准点做附合校对，闭合差应小于±5 mm n (n 为测站数)或者±20mm L (L 为测线长度，以 km 为单位)，闭合差合格后，按测站数成正比例地分配，如果场地附近设计方面只给出一个已知标高的水准点时，应用往返测法或者闭合测法进行校核。

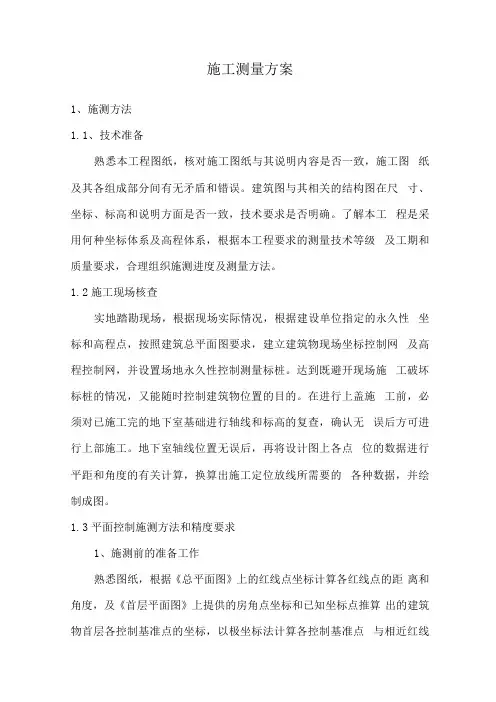

施工测量方案1、施测方法1.1、技术准备熟悉本工程图纸，核对施工图纸与其说明内容是否一致，施工图纸及其各组成部分间有无矛盾和错误。

建筑图与其相关的结构图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确。

了解本工程是采用何种坐标体系及高程体系，根据本工程要求的测量技术等级及工期和质量要求，合理组织施测进度及测量方法。

1.2施工现场核查实地踏勘现场，根据现场实际情况，根据建设单位指定的永久性坐标和高程点，按照建筑总平面图要求，建立建筑物现场坐标控制网及高程控制网，并设置场地永久性控制测量标桩。

达到既避开现场施工破坏标桩的情况，又能随时控制建筑物位置的目的。

在进行上盖施工前，必须对已施工完的地下室基础进行轴线和标高的复查，确认无误后方可进行上部施工。

地下室轴线位置无误后，再将设计图上各点位的数据进行平距和角度的有关计算，换算出施工定位放线所需要的各种数据，并绘制成图。

1.3平面控制施测方法和精度要求1、施测前的准备工作熟悉图纸，根据《总平面图》上的红线点坐标计算各红线点的距离和角度，及《首层平面图》上提供的房角点坐标和已知坐标点推算出的建筑物首层各控制基准点的坐标，以极坐标法计算各控制基准点与相近红线点的放样数据，做好数据标注。

2、定位放线测量(1)用极坐标法进行施测。

(2)定位前先将各控制点间的角度和距离进行复核，确认各点的准确性。

无误后按支导线的路线，采用全站仪定出建筑物外围控制网上各点的坐标，定出所有点后，再将仪器置于有关联的点上，进行相关点的距离和角度校核，待各点的精度达到定位要求后，再根据一层平面图，采用直角坐标法定出主要轴线作为建立平面控制网的依据，再根据主要轴线测设出其它各细部轴线，进行施工放样。

(3)施工上部结构时，将已建立的平面控制网为平面控制的基准。

(4)在测量的全过程中，要严格遵守《工程测量规范GB526 -93》其精度要求如下：角度观测精度为土10；距离测量精度为1/1 1.4、标高控制施测方法和精度要求(1)水准测量在整个测量工作中所占工作量很大，同时也是测量工作的重要部分。

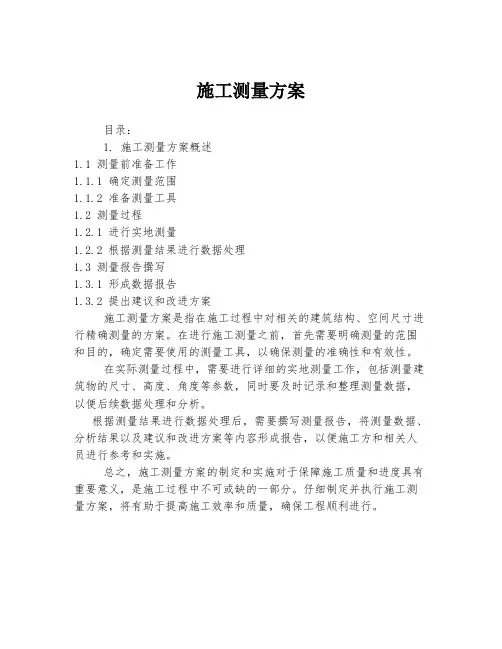

施工测量方案
目录：
1. 施工测量方案概述
1.1 测量前准备工作
1.1.1 确定测量范围
1.1.2 准备测量工具
1.2 测量过程
1.2.1 进行实地测量
1.2.2 根据测量结果进行数据处理
1.3 测量报告撰写
1.3.1 形成数据报告
1.3.2 提出建议和改进方案
施工测量方案是指在施工过程中对相关的建筑结构、空间尺寸进行精确测量的方案。

在进行施工测量之前，首先需要明确测量的范围和目的，确定需要使用的测量工具，以确保测量的准确性和有效性。

在实际测量过程中，需要进行详细的实地测量工作，包括测量建筑物的尺寸、高度、角度等参数，同时要及时记录和整理测量数据，以便后续数据处理和分析。

根据测量结果进行数据处理后，需要撰写测量报告，将测量数据、分析结果以及建议和改进方案等内容形成报告，以便施工方和相关人员进行参考和实施。

总之，施工测量方案的制定和实施对于保障施工质量和进度具有重要意义，是施工过程中不可或缺的一部分。

仔细制定并执行施工测量方案，将有助于提高施工效率和质量，确保工程顺利进行。

施工测量方案施工测量方案为了确保事情或工作安全顺利进行，通常会被要求事先制定方案，方案是在案前得出的方法计划。

我们应该怎么制定方案呢？下面是小编精心整理的施工测量方案范文，欢迎大家分享。

施工测量方案篇1一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。

起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。

二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。

关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。

2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。

它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。

定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。

路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。

关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。

施工测量方案1.项目部设测量组，施工队设测量小组，项目部测量组长由有多年类似工程测量施工经验的测量工程师担任。

配测量技术人员2名，施工队测量小组由具有类似工程施工经验的测量技术人员担任,共设2名。

项目部测量组具体负责工程范围内的设计导线点、桩位、水准点复测，以及对各施工队测量放样成果的复核，并负责对各测量工作的协调，施工队测量小组负责本施工队的工程施工放样，配合项目部进行控制性测量。

2、测量仪器的配备本工程中配备拓普康GTS-701全站仪1台经纬仪1台(JI型)，水准仪3台。

3、施工测量(1)道路工程测量道路坐标及路口圆弧点等定位均由全站仪来进行定位,高程采用水准仪控制。

(2)竣工测量①、做好竣工后的贯通量测，包括道路的纵向、横向和方位角贯通测量误差以及高程贯通测量误差。

实测纵、横向贯通误差应分别投影到线路和线路的法线方向上。

高程贯通误差应由两侧控制水准点测定贯通面附近同一水准点的高程较差确定。

②、积极配合监理工程师做好测量的竣工资料。

③、认真做好竣工后的复测，为工程提供真实、可靠的资料。

4、测量技术保证措施(1)配备高精度的测量仪器，提高测量精度施工中所采用的测量仪器均送国家授权的法定检测部门进行检定，没有检定证书或超过检定期的仪器不得使用，平时应根据需要对仪器进行自检及常规保养，以确保仪器的正常工作。

(2)施工过程中要加强对测量标志的保护，一旦发现有被破坏过的痕迹时，一定要重新校核后，确认无误方可使用。

(3)施工过程中每隔一定时间，或未到时间但由于天气异常、施工影响等原因控制点有可能变动时，均应对控制多进行复测。

(4)测量作业时，要按相应的测量技术规则进行，遇到超限时要认真检查，查找原因及时返工，不能存在侥幸心理。

(5)一切原始观测值记录和记事项目必须在现场记录清楚，不得私自涂改，不得凭记忆补记。

所有测量放样资料的计算，均须两人同时独立的计算复核，最后成果一致才能使用。

(6)建立测量〃三级复核〃制度，严格测量操作规程，确保测量成果的准确性。

施工测量方案一、施工前准备路基开工前应做好施工测量工作，其内容包括导线、中线、水准点复测，横断面检查与补测，增设水准点等，施工测量的精度应符合交通部颁布实施的《公路路线勘测规程》的要求。

1.1 测量精度1.1.1 导线起讫点应与业主提供的测量成果比较，测量精度应满足要求。

即角度闭合差（″）为±16√nmm ，n 是测点数；坐标相对闭合差为±1/10000。

1.1.2 公路水准点闭合差为±20√Lmm ，L 为水准路线长度，以km 计。

1.2 导线复测1.2.1 当原测的中线主要控制桩由导线控制时，我们根据设计资料认真搞好导线复测工作。

1.2.2 导线复测采用日本索佳SET2CII 红外线测距仪。

仪器使用前应进行检验、校正。

1.2.3 原有导线点应进行加密，保证在道路施工的全过程中，相邻导线点间能互相通视。

1.2.4 复测导线时，必须和相邻的导线闭合。

1.2.5 对有碍施工的导线点，施工前应加以固定，固定方法可采用交点法或其它的固定方法。

所设护桩应牢固可靠，桩位应便于架设测量仪器，并设在施工范围以外。

其它控制点也可以参考此法固定。

1.3 中线复测1.3.1 路基开工前应全面恢复中线并固定路线主要控制桩，如交点、转点、圆曲线和缓和曲线的起讫点等。

1.3.2 恢复中线时应主要与结构物中心、相邻施工段的中线闭合发现问题应及时查明原因，并报现场监理工程师或业主。

1.3.3 如发生原设计中线长度丈量错误或需局部改线时，应作断链处理，相应调整纵坡，并在设计图表的相应部位注明断链距离和桩号。

1.4 校对及增设水准基点1.4.1 使用设计单位设置的水准点之前应仔细校核，超出允许误差范围时，应查明原因并及时报告有关部门。

1.4.2 水准点间距不宜大于1km，在人工结构附近、高填深挖地段、工程量集中及地形复杂地段宜增设临时水准点。

临时水准点必须符合精度要求，并与相邻路段水准点闭合。

1.4.3 若发现个别水准点受施工影响时，应将其移影响范围之外，其标高应与原水准点闭合。

目录一、测量施工准备 (1)1、仪器准备 (1)2、人员准备 (2)3、制定测量方案 (2)4、图纸校核及定位依据校测 (2)二、控制点复测 (3)三、控制点加密 (3)四、导线测量 (3)五、水准导线测量 (4)六、水准控制方法 (4)七、平面控制方法 (5)八、施工测量 (5)1、平面定位 (5)2、高程引测 (5)3、校对及增设水准基点 (5)4、桥梁平面图及纵横断面、竖向布置图核对 (6)5、桥桩的放样： (6)6、桩基础测量放线、桩孔定位 (6)7、墩柱施工 (6)8、支座安装 (6)9、预制板吊装 (6)10、地下管线测量 (7)九、测量质量保证措施 (7)施工测量方案一、测量施工准备工程开工前应与招标人办理交接桩手续，办好交接桩手续后及时做施工测量复测及桩位保护工作，在工程施工前详细检查、核对纵、横断面图，发现问题应进行复测，确认无误后根据设计图纸和有关规定进行放样。

本工程主要测量工作集中在道路施工，道路施工各个路段分布较散，点多线多，标准要求高。

而且测量控制工作有其特别的系统严密性、连续性，来不得半点差错。

在操作过程中，我们成立由技术负责人、技术员和多名专业测量人员组成专业测量组，并配备先进的测量仪器，采用科学的测量方法，采用计算机进行计算、绘图，保证测量工作高精度、高效率的完成。

认真钻研图纸，从每个点、每条线开始，扎实控制好局部的标准精度，再进而组织好全局的施测工作，提高施测精度和施测效率。

测点放样前，认真作好内业准备工作，校正仪器设备，拟定施测方案。

现场精心操作，对不符合精度测量成果必须复测，决不马虎了事。

做好施工期间的中线桩、水平桩、边桩的测设、保护和复测是整体达到标准的重要环节。

主要做法是：开工前一定要全面贯通测量一次。

按设计提供的水准点全面复测原地面水平桩。

根据计算的填高放边桩。

包括路基用地桩和路堤坡脚、路堑堑顶、边沟等的具体位置桩。

定出路基清表边界线，将该范围内的树木、灌木丛、果树等砍伐或移植，清除路基范围内的垃圾、有机物残渣及原地面以下100～300mm内的草皮、农作物根系和表土，运至弃土场或监理工程师指定的地方。

施工测量方案1 工程测量1.1本工程配备经纬仪、水平仪，以满足工程的测量精度及进度要求。

1.2工程的桩号测量定位工作由我队专业测量人员完成。

测量过程中配技术专职人员负责轴线、标高、垂直控制点设定。

1.3本工程定位采用平面坐标测量定位的方法进行。

根据业主在总平面图中提供的红线、测设座标点及定位座标点和有关图纸，根据原点和主控轴线建立区域直角坐标，由原点开始分别依次定出周边轴线最后与原点闭合。

1.4所有轴线控制点必须远离挖土影响，一般为边轴线向外3-5m，以防控制点移位。

2 平面控制2.1施工进场后，对业主提供的原始控制点（水准点、坐标点）进行复核，复核无误后，经监理工程师签字后，设置控制网和高程引测点，进行定位放线。

2.2由布设的施工控制网向线轴线引测，一般20～40米引测一次。

道路段适当增加引测次数，各控制点之间自然接顺。

应对各点坐标进行复测，确保测设精度。

3 技术要求3.1熟识施工图纸，掌握设计意图，严格按照规范规定的程序要求和标准进行精心施测，现场放样做到准确无误。

3.2经纬仪、水平仪等测量仪器，应经常保养和校验，保证测量仪器的完好。

3.3钢尺、盒尺等应进行鉴定误差、温度测定误差的修正，并消除定线误差、钢尺倾斜误差、钢尺对准误差、读数误差等等。

3.4要做到“勤”、“精”、“复”。

1）“勤”，即勤测，每一道工序开始时都要施测，认为必要时可以重测或加密施测。

2）“精”，施测时要精确，技术要熟练，设计和规范的要点要精通，施测方法要先进，措施要可靠。

3）“复”即测量工作要不厌其烦，反复施测，不放过每一个疑点，确保准确无误。

3.5所有外业测量资料，都应有墨水登记，测量完成后，需经监理工程师复核并签字认可。

3.6对于比较重要，要求较高的部位，测量前应针对实际情况，优选出最佳测量方案。

第1篇一、工程概况本工程位于某市某区，总建筑面积约10万平方米，包括一栋主楼和两栋辅楼。

主楼为18层，辅楼分别为6层和4层，建筑高度分别为60米和24米。

本工程结构形式为框架剪力墙结构，基础形式为筏板基础。

本工程测量施工方案主要包括平面控制网建立、高程控制网建立、基础放样、主体结构放样、装饰装修放样等。

二、测量准备1. 测量仪器准备根据工程规模和测量要求，本工程测量仪器设备包括：（1）拓普康全站仪1台，用于平面控制网、施工放样、竖向测距和基坑监测；（2）徕卡精密水准仪1台，用于水准测量、标高传递；（3）苏光JC100激光垂准仪1台，用于轴线的竖向投测；（4）50米钢卷尺2对，用于水准测量、标高传递；（5）计算器2台，用于数据处理、平差计算。

2. 测量人员准备本工程测量人员包括高级测量工程师1名、测量工程师1名、分包测量员4名，负责测量策划、方案编制、测量控制网布设、楼层测量作业、技术资料编制等工作。

三、测量施工方案1. 平面控制网建立（1）根据建设单位提供的坐标原点，使用全站仪进行各轴交点坐标投测，依次施放出各轴线及控制线；（2）采用二级控制网布设原则，先整体后局部，高精度控制低精度，长边、长方向控制短方向、短边。

2. 高程控制网建立（1）采用水准测量方法，以业主提供的基准点为依据，建立高程控制网；（2）使用徕卡精密水准仪进行水准测量，确保高程控制精度。

3. 基础放样（1）根据基础施工图纸，使用全站仪进行基础轴线定位；（2）根据轴线定位，进行基础垫层、防水层等放样。

4. 主体结构放样（1）根据主体结构施工图纸，使用全站仪进行主体结构轴线定位；（2）根据轴线定位，进行主体结构柱、梁、板等放样。

5. 装饰装修放样（1）根据装饰装修施工图纸，使用全站仪进行装饰装修轴线定位；（2）根据轴线定位，进行装饰装修标高、墙面粉刷、地面铺设等放样。

四、测量质量控制1. 测量仪器设备定期校验，确保测量精度；2. 测量人员严格按照测量规范进行操作，确保测量成果的准确性；3. 对测量成果进行复核，确保测量数据的可靠性。

施工测量方案一、轴线控制桩的校测1、在建筑物基础施工过程中，对轴线控制桩每月复测一次，以防桩位位移，而影响到正常施工及工程施测的精度要求。

2、校测仪器采用测量精度2″级、测距精度2mm+2ppm 的全站仪。

二、平面放样测量1、轴线投测。

平面楼层混凝土浇筑并凝固达到一定强度后，现场测量人员根据基坑边上的轴线控制桩，将J2 经纬仪架设在控制桩位上，经对中、整平后，后视同一方向桩(轴线标志)，将控制轴线投测到作业面上。

然后以控制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。

控制轴线标识示例：2、圆弧控制线放样。

圆弧线放样根据纵横轴线控制线进行，首先计算圆弧弦点与纵、横轴线的间距和垂距，然后以纵横轴线为依据放样弦点，最后将弦点连成弦线组成近似圆弧。

3、当每一层平面或每一施工段测量放线完后，必须进行自检，自检合格后及时填写楼层放线记录表、施工测量放线报验表并报监理验线，验线合格后，进行下一步施工。

三、支立模板时的测量控制1、中心线及标高的测设根据轴线控制点将中心线测设在靠近墙体底部的楼层平面上，并在露出的钢筋上抄测出楼层+500mm 或+1000mm 标高线，控制模板平面位置及高度。

2、模板垂直度检测模板支立好后，利用吊线坠法校核模板的垂直度，并通过检查线坠与轴线间距离，来校核模板的位置。

四、±0.00 以下结构施工中的标高控制1、高程控制点的联测。

在向基坑内引测标高时，首先联测高程控制网点。

经联测确认无误后，方可向基坑内引测所需的标高。

2、基坑标高基准点的引测方法：以现场高程控制点为依据，采用S3水准仪以中丝读数法往基坑测设附合水准路线，将高程引测到基坑施工面上。

标高基准点用红油漆标注在基坑侧面上，并标明数据。

3、施工标高点的测设。

施工标高点的测设是以引测到基坑的标高基准点为依据，采用水准仪以中丝读数法进行。

施工标高点测设在墙、柱外侧立筋上，并用红油漆作好标记。

±0.00 以上施工测量一、平面控制测量本工程各建筑物±0.00 以上的轴线传递用激光经纬仪竖向投测法进行。

施工测量方案一.测量依据与准备1．工程测量总体安排以设计图及建设单位规划的用地地界，结合测绘成果和总平面定位，现场建立相对的一级三角控制主网，并在此基础上，指导现场定位及轴线、标高的控制施工。

本工程定位，将利用一级三角控制主网，采用“坐标距离定位”的方法来进行建筑物定位及各条轴线的控制，并采取闭合检查。

工程定位全站仪、经纬仪配合定位。

水准标高采用水准仪测量。

2．测量仪器的选用注：以上仪器均应鉴定合格，并在计量鉴定使用有效期内。

在使用过程中，应经常检查仪器的常用指标，一旦偏差超过允许范围，应及时校正来保证测量精度。

二. 场区平面控制网的测设1．平面轴线控制测量1) 基准一级三角控制主网的设置基准三角控制主网的设置以建设单位提供的规划基准点及设计总平面图为依据，其三角控制主网基准点精度应控制在５mm以内。

基准平面控制主网是建立在基准点的基础上的，设置时要求同时满足稳定、可靠和通视三个要素，其中任何一点遭到不可预见事件的破坏或移动时，应及时复测补网。

标高以建设单位提供的规划永久水准点为基准，其数值以规划最新数值为准。

施工高程应根据最新数据及时调整，可利用平面控制主网基准点位作为水准点控制基准点。

轴线坐标控制点投测完毕之后，互相之间应进行校核，同时检验偏差情况，闭合检查如果超出精度允许范围应及时纠正。

2) 测量施工方法：根据建设单位提供的规划测量成果对设计总平面图所反映的建筑物场地进行复测，确保建筑总平面图所反映的尺寸与场地实际情况相吻合。

在项目测量人员初步测量定位后，由公司工程部技术科进行复核，在复核正确的情况下，报请设计和监理来现场对建筑物的定位进行复核，在复核正确后，由项目部填写好测量定位单报请设计和监理签字认可，然后将签字后的资料交项目部资料员保存。
