带电粒子在电场中的运动知识点精解

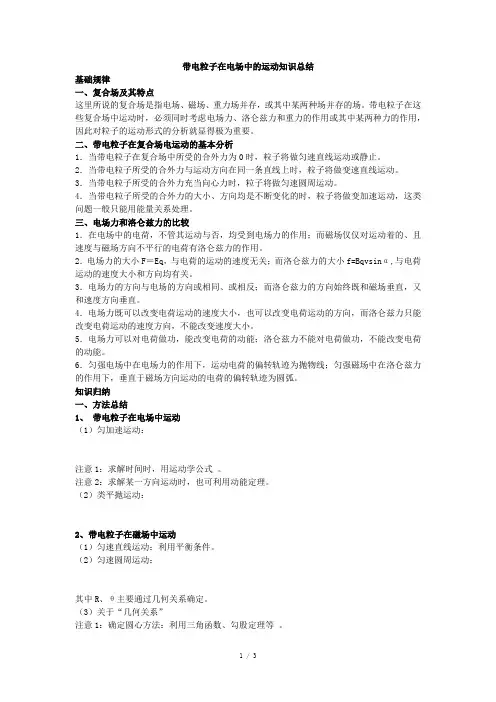

带电粒子在电场中的运动知识总结基础规律一、复合场及其特点这里所说的复合场是指电场、磁场、重力场并存，或其中某两种场并存的场。

带电粒子在这些复合场中运动时，必须同时考虑电场力、洛仑兹力和重力的作用或其中某两种力的作用，因此对粒子的运动形式的分析就显得极为重要。

二、带电粒子在复合场电运动的基本分析1．当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止。

2．当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动。

3．当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动。

4．当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理。

三、电场力和洛仑兹力的比较1．在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛仑兹力的作用。

2．电场力的大小F＝Eq，与电荷的运动的速度无关；而洛仑兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关。

3．电场力的方向与电场的方向或相同、或相反；而洛仑兹力的方向始终既和磁场垂直，又和速度方向垂直。

4．电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛仑兹力只能改变电荷运动的速度方向，不能改变速度大小。

5．电场力可以对电荷做功，能改变电荷的动能；洛仑兹力不能对电荷做功，不能改变电荷的动能。

6．匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛仑兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧。

知识归纳一、方法总结1、带电粒子在电场中运动（1）匀加速运动：注意1：求解时间时，用运动学公式。

注意2：求解某一方向运动时，也可利用动能定理。

（2）类平抛运动：2、带电粒子在磁场中运动（1）匀速直线运动：利用平衡条件。

（2）匀速圆周运动：其中R、θ主要通过几何关系确定。

（3）关于“几何关系”注意1：确定圆心方法：利用三角函数、勾股定理等。

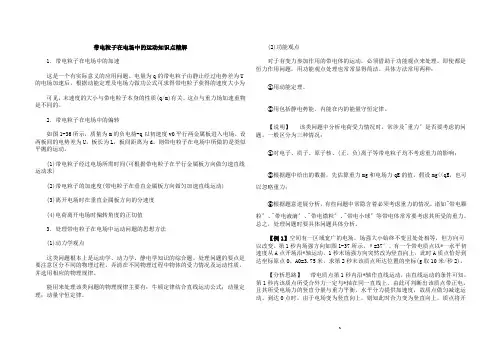

带电粒子在电场中的运动知识点精解1．带电粒子在电场中的加速这是一个有实际意义的应用问题。

电量为q的带电粒子由静止经过电势差为U 的电场加速后，根据动能定理及电场力做功公式可求得带电粒子获得的速度大小为可见，末速度的大小与带电粒子本身的性质(q/m)有关。

这点与重力场加速重物是不同的。

2．带电粒子在电场中的偏转如图1-36所示，质量为m的负电荷-q以初速度v0平行两金属板进入电场。

设两板间的电势差为U，板长为L，板间距离为d。

则带电粒子在电场中所做的是类似平抛的运动。

(1)带电粒子经过电场所需时间(可根据带电粒子在平行金属板方向做匀速直线运动求)(2)带电粒子的加速度(带电粒子在垂直金属板方向做匀加速直线运动)(3)离开电场时在垂直金属板方向的分速度(4)电荷离开电场时偏转角度的正切值3．处理带电粒子在电场中运动问题的思想方法(1)动力学观点这类问题根本上是运动学、动力学、静电学知识的综合题。

处理问题的要点是要注意区分不同的物理过程，弄清在不同物理过程中物体的受力情况及运动性质，并选用相应的物理规律。

能用来处理该类问题的物理规律主要有：牛顿定律结合直线运动公式；动量定理；动量守恒定律。

(2)功能观点对于有变力参加作用的带电体的运动，必须借助于功能观点来处理。

即使都是恒力作用问题，用功能观点处理也常常显得简洁。

具体方法常用两种：①用动能定理。

②用包括静电势能、内能在内的能量守恒定律。

【说明】该类问题中分析电荷受力情况时，常涉及"重力〞是否要考虑的问题。

一般区分为三种情况：①对电子、质子、原子核、(正、负)离子等带电粒子均不考虑重力的影响；②根据题中给出的数据，先估算重力mg和电场力qE的值，假设mg<<qE，也可以忽略重力；③根据题意进展分析，有些问题中常隐含着必须考虑重力的情况，诸如"带电颗粒〞、"带电液滴〞、"带电微粒〞、"带电小球〞等带电体常常要考虑其所受的重力。

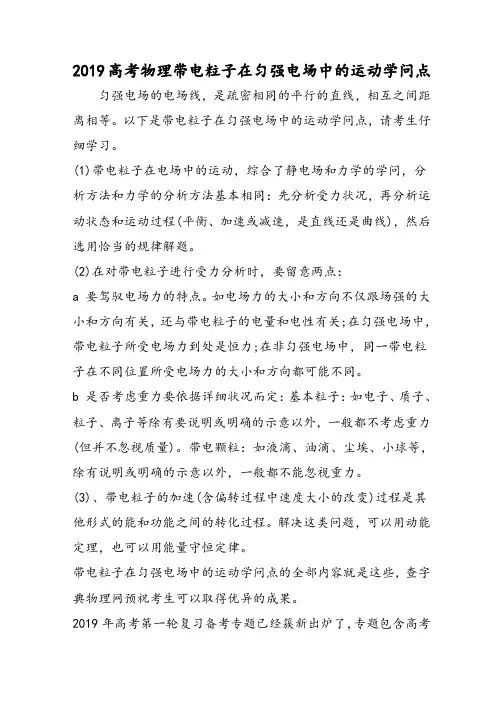

2019高考物理带电粒子在匀强电场中的运动学问点匀强电场的电场线，是疏密相同的平行的直线，相互之间距离相等。

以下是带电粒子在匀强电场中的运动学问点，请考生仔细学习。

(1)带电粒子在电场中的运动，综合了静电场和力学的学问，分析方法和力学的分析方法基本相同：先分析受力状况，再分析运动状态和运动过程(平衡、加速或减速，是直线还是曲线)，然后选用恰当的规律解题。

(2)在对带电粒子进行受力分析时，要留意两点：
a 要驾驭电场力的特点。

如电场力的大小和方向不仅跟场强的大小和方向有关，还与带电粒子的电量和电性有关;在匀强电场中，带电粒子所受电场力到处是恒力;在非匀强电场中，同一带电粒子在不同位置所受电场力的大小和方向都可能不同。

b 是否考虑重力要依据详细状况而定：基本粒子：如电子、质子、粒子、离子等除有要说明或明确的示意以外，一般都不考虑重力(但并不忽视质量)。

带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或明确的示意以外，一般都不能忽视重力。

(3)、带电粒子的加速(含偏转过程中速度大小的改变)过程是其他形式的能和功能之间的转化过程。

解决这类问题，可以用动能定理，也可以用能量守恒定律。

带电粒子在匀强电场中的运动学问点的全部内容就是这些，查字典物理网预祝考生可以取得优异的成果。

2019年高考第一轮复习备考专题已经簇新出炉了，专题包含高考
各科第一轮复习要点、复习方法、复习安排、复习试题，大家来一起看看吧~。

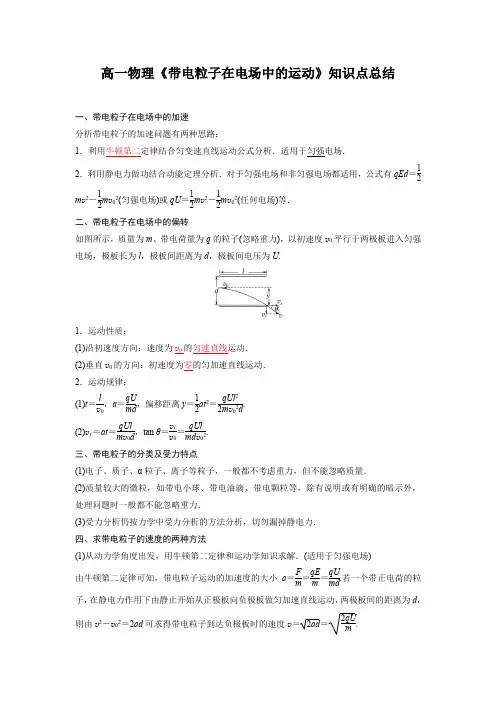

高一物理《带电粒子在电场中的运动》知识点总结一、带电粒子在电场中的加速分析带电粒子的加速问题有两种思路：1．利用牛顿第二定律结合匀变速直线运动公式分析．适用于匀强电场．2．利用静电力做功结合动能定理分析．对于匀强电场和非匀强电场都适用，公式有qEd ＝12m v 2－12m v 02(匀强电场)或qU ＝12m v 2－12m v 02(任何电场)等． 二、带电粒子在电场中的偏转如图所示，质量为m 、带电荷量为q 的粒子(忽略重力)，以初速度v 0平行于两极板进入匀强电场，极板长为l ，极板间距离为d ，极板间电压为U .1．运动性质：(1)沿初速度方向：速度为v 0的匀速直线运动．(2)垂直v 0的方向：初速度为零的匀加速直线运动．2．运动规律：(1)t ＝l v 0，a ＝qU md ，偏移距离y ＝12at 2＝qUl 22m v 02d. (2)v y ＝at ＝qUl m v 0d ，tan θ＝v y v 0＝qUl md v 02. 三、带电粒子的分类及受力特点(1)电子、质子、α粒子、离子等粒子，一般都不考虑重力，但不能忽略质量．(2)质量较大的微粒，如带电小球、带电油滴、带电颗粒等，除有说明或有明确的暗示外，处理问题时一般都不能忽略重力．(3)受力分析仍按力学中受力分析的方法分析，切勿漏掉静电力．四、求带电粒子的速度的两种方法(1)从动力学角度出发，用牛顿第二定律和运动学知识求解．(适用于匀强电场)由牛顿第二定律可知，带电粒子运动的加速度的大小a ＝F m ＝qE m ＝qU md.若一个带正电荷的粒子，在静电力作用下由静止开始从正极板向负极板做匀加速直线运动，两极板间的距离为d ，则由v 2－v 02＝2ad 可求得带电粒子到达负极板时的速度v ＝2ad ＝2qU m.(2)从功能关系角度出发，用动能定理求解．(可以是匀强电场，也可以是非匀强电场)带电粒子在运动过程中，只受静电力作用，静电力做的功W ＝qU ，根据动能定理，当初速度为零时，W ＝12m v 2－0，解得v ＝2qU m ；当初速度不为零时，W ＝12m v 2－12m v 02，解得v ＝2qU m ＋v 02. 五、带电粒子在电场中的偏转的几个常用推论(1)粒子从偏转电场中射出时，其速度方向的反向延长线与初速度方向的延长线交于一点，此点为粒子沿初速度方向位移的中点．(2)位移方向与初速度方向间夹角α的正切值为速度偏转角θ正切值的12，即tan α＝12tan θ. (3)不同的带电粒子(电性相同，初速度为零)，经过同一电场加速后，又进入同一偏转电场，则它们的运动轨迹必定重合．注意：分析粒子的偏转问题也可以利用动能定理，即qEy ＝ΔE k ，其中y 为粒子在偏转电场中沿静电力方向的偏移量．。

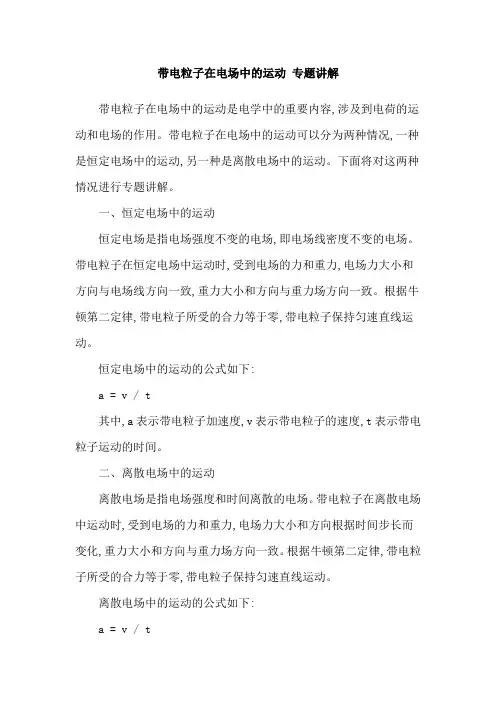

带电粒子在电场中的运动专题讲解
带电粒子在电场中的运动是电学中的重要内容,涉及到电荷的运动和电场的作用。

带电粒子在电场中的运动可以分为两种情况,一种是恒定电场中的运动,另一种是离散电场中的运动。

下面将对这两种情况进行专题讲解。

一、恒定电场中的运动
恒定电场是指电场强度不变的电场,即电场线密度不变的电场。

带电粒子在恒定电场中运动时,受到电场的力和重力,电场力大小和方向与电场线方向一致,重力大小和方向与重力场方向一致。

根据牛顿第二定律,带电粒子所受的合力等于零,带电粒子保持匀速直线运动。

恒定电场中的运动的公式如下:
a = v / t
其中,a表示带电粒子加速度,v表示带电粒子的速度,t表示带电粒子运动的时间。

二、离散电场中的运动
离散电场是指电场强度和时间离散的电场。

带电粒子在离散电场中运动时,受到电场的力和重力,电场力大小和方向根据时间步长而变化,重力大小和方向与重力场方向一致。

根据牛顿第二定律,带电粒子所受的合力等于零,带电粒子保持匀速直线运动。

离散电场中的运动的公式如下:
a = v / t
其中,a表示带电粒子加速度,v表示带电粒子的速度,t表示带电粒子运动的时间。

带电粒子在电场中的运动是电学中的重要内容。

恒定电场中的运动是带电粒子在电场中保持匀速直线运动的情况,离散电场中的运动是带电粒子在电场中受到电场力大小和方向根据时间步长而变化的情况。

了解这两种运动的情况,可以帮助我们更好地理解电荷在电场中的作用和运动规律。

带电粒子在电场中的运动一、带电粒子在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用动力学观点分析a ＝qE m ，E ＝U d，v 2－v 02＝2ad . 3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 02 非匀强电场中：W ＝qU ＝E k2－E k1●带电粒子在匀强电场中的直线运动【例1】如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图6A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点【答案】A【解析】根据平行板电容器的电容的决定式C ＝ εr S 4πkd 、定义式C ＝Q U和匀强电场的电压与电场强度的关系式U ＝Ed 可得E ＝ 4πkQ εr S，可知将C 板向右平移到P ′点，B 、C 两板间的电场强度不变，由O 点静止释放的电子仍然可以运动到P 点，并且会原路返回，故选项A 正确．【变式1】 两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图所示，OA ＝h ，此电子具有的初动能是( )A.edh U B ．edUh C.eU dh D.eUh d【答案】D【解析】由动能定理得：－e U d h ＝－E k ，所以E k ＝eUh d，故D 正确． 二、带电粒子在交变电场中的直线运动【例2】 匀强电场的电场强度E 随时间t 变化的图象如图所示．当t ＝0时，在此匀强电场中由静止释放一个带电粒子(带正电)，设带电粒子只受电场力的作用，则下列说法中正确的是( )A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度不为零D ．0～3 s 内，电场力做的总功为零【答案】D【解析】由牛顿第二定律可知带电粒子在第1 s 内的加速度和第2 s 内的加速度的关系，因此粒子将先加速1 s 再减速0.5 s ，速度为零，接下来的0.5 s 将反向加速……，v －t 图象如图所示，根据图象可知选项A 错误；由图象可知前2 s 内的位移为负，故选项B 错误；由图象可知3 s 末带电粒子的速度为零，故选项C 错误；由动能定理结合图象可知0～3 s 内，电场力做的总功为零，故选项D 正确．●带电粒子在电场力和重力作用下的直线运动问题【例3】如图所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场．有一质量为m 、电荷量为＋q 的点电荷从两极板正中间处静止释放．重力加速度为g .则点电荷运动到负极板的过程( )A ．加速度大小为a ＝Eq m＋g B ．所需的时间为t ＝dm Eq C ．下降的高度为y ＝d 2D ．电场力所做的功为W ＝Eqd 【答案】B【解析】点电荷受到重力、电场力的作用，所以a ＝(Eq )2＋(mg )2m ，选项A 错误；根据运动独立性，水平方向点电荷的运动时间为t ，则d 2＝12Eq mt 2，解得t ＝md Eq ，选项B 正确；下降高度y ＝12gt 2＝mgd 2Eq，选项C 错误；电场力做功W ＝Eqd 2，选项D 错误． 【例4】如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论不正确的是( )A ．此液滴带负电B ．液滴的加速度大小为2gC ．合力对液滴做的总功等于零D ．液滴的电势能减少【答案】C【解析】带电液滴由静止开始沿bd 做直线运动，所受的合力方向必定沿bd 直线，液滴受力情况如图所示，电场力方向水平向右，与电场方向相反，所以此液滴带负电，故选项A 正确；由图知液滴所受的合力F ＝2mg ，其加速度为a ＝F m ＝2g ，故选项B 正确；因为合力的方向与运动的方向相同，故合力对液滴做正功，故选项C 错误；由于电场力所做的功W 电＝Eqx bd sin 45°>0，故电场力对液滴做正功，液滴的电势能减少，故选项D 正确．三、带电粒子在电场中的偏转1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 02 y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1l mdv 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l 2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l 2. 2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 02，其中U y ＝U dy ，指初、末位置间的电势差．【例5】 质谱仪可对离子进行分析．如图所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生电荷量为q 、质量为m 的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器(可上下移动)．已知a 、b 板间距为d ，极板M 、N 的长度和间距均为L ，a 、b 间的电压为U 1，M 、N 间的电压为U 2.不计离子重力及进入a 板时的初速度．求：(1)离子从b 板小孔射出时的速度大小；(2)离子自a 板小孔进入加速电场至离子到达探测器的全部飞行时间；(3)为保证离子不打在极板上，U 2与U 1应满足的关系．【答案】 (1)2qU 1m (2)(2d ＋L )m 2qU 1(3) U 2＜2U 1 【解析】(1)由动能定理qU 1＝12mv 2，得v ＝2qU 1m (2)离子在a 、b 间的加速度a 1＝qU 1md 在a 、b 间运动的时间t 1＝v a 1＝2m qU 1·d 在MN 间运动的时间：t 2＝Lv ＝L m 2qU 1离子到达探测器的时间：t ＝t 1＋t 2＝(2d ＋L )m 2qU 1； (3)在MN 间侧移：y ＝12a 2t 22＝qU 2L 22mLv 2＝U 2L 4U 1由y ＜L2，得 U 2＜2U 1. 【变式2】 如图所示，电荷量之比为q A ∶q B ＝1∶3的带电粒子A 、B 以相同的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C 、D 点，若OC ＝CD ，忽略粒子重力的影响，则下列说法不正确的是( )A ．A 和B 在电场中运动的时间之比为1∶2B ．A 和B 运动的加速度大小之比为4∶1C ．A 和B 的质量之比为1∶12D ．A 和B 的位移大小之比为1∶1【答案】D【解析】粒子A 和B 在匀强电场中做类平抛运动，水平方向由x ＝v 0t 及OC ＝CD 得，t A ∶t B ＝1∶2；竖直方向由h ＝12at 2得a ＝2h t 2，它们沿竖直方向运动的加速度大小之比为a A ∶a B ＝4∶1；根据a ＝qE m 得m ＝qE a ，故m A m B ＝112，A 和B 的位移大小不相等，故选项A 、B 、C 正确，D 错误．【变式3】 如图所示，喷墨打印机中的墨滴在进入偏转电场之前会带上一定量的电荷，在电场的作用下带电荷的墨滴发生偏转到达纸上．已知两偏转极板长度L ＝1.5×10－2 m ，两极板间电场强度E ＝1.2×106 N/C ，墨滴的质量m ＝1.0×10－13 kg ，电荷量q ＝1.0×10－16 C ，墨滴在进入电场前的速度v 0＝15 m/s ，方向与两极板平行．不计空气阻力和墨滴重力，假设偏转电场只局限在平行极板内部，忽略边缘电场的影响．(1)判断墨滴带正电荷还是负电荷？(2)求墨滴在两极板之间运动的时间；(3)求墨滴离开电场时在竖直方向上的位移大小y .【答案】(1)负电荷 (2)1.0×10－3 s (3)6.0×10－4 m【解析】(1)负电荷．(2)墨滴在水平方向做匀速直线运动，那么墨滴在两板之间运动的时间t ＝L v 0.代入数据可得：t ＝1.0×10－3 s(3)离开电场前墨滴在竖直方向做初速度为零的匀加速直线运动，a ＝Eq m代入数据可得：a ＝1.2×103 m/s 2离开偏转电场时在竖直方向的位移y ＝12at 2 代入数据可得：y ＝6.0×10－4 m.。

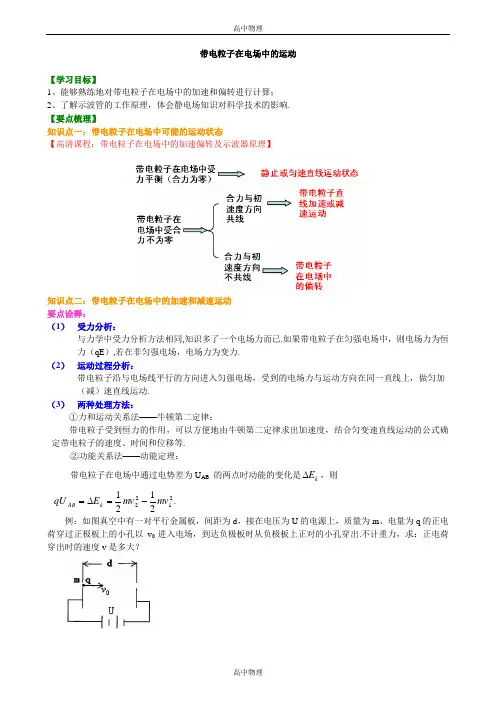

带电粒子在电场中的运动【学习目标】1、能够熟练地对带电粒子在电场中的加速和偏转进行计算；2、了解示波管的工作原理，体会静电场知识对科学技术的影响. 【要点梳理】知识点一：带电粒子在电场中可能的运动状态【高清课程：带电粒子在电场中的加速偏转及示波器原理】知识点二：带电粒子在电场中的加速和减速运动 要点诠释：（1） 受力分析：与力学中受力分析方法相同,知识多了一个电场力而已.如果带电粒子在匀强电场中，则电场力为恒力（qE ）,若在非匀强电场，电场力为变力.（2） 运动过程分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做匀加（减）速直线运动.（3） 两种处理方法：①力和运动关系法——牛顿第二定律：带电粒子受到恒力的作用，可以方便地由牛顿第二定律求出加速度，结合匀变速直线运动的公式确定带电粒子的速度、时间和位移等.②功能关系法——动能定理：带电粒子在电场中通过电势差为U AB 的两点时动能的变化是k E ∆，则21222121mv mv E qU k AB -=∆=. 例：如图真空中有一对平行金属板，间距为d ，接在电压为U 的电源上，质量为m 、电量为q 的正电荷穿过正极板上的小孔以v 0进入电场，到达负极板时从负极板上正对的小孔穿出.不计重力，求：正电荷穿出时的速度v 是多大？解法一、动力学：由牛顿第二定律：mdqU m qE m F a ===① 由运动学知识：v 2－v 02=2ad ② 联立①②解得：22v mqU v +=解法二、动能定理：2022121mv mv qU -= 解得22v mqU v += 讨论：（1）若带电粒子在正极板处v 0≠0，由动能定理得qU=21mv 2-21mv 02 解得v=202qU v m+ （2）若将图中电池组的正负极调换，则两极板间匀强电场的场强方向变为水平向左，带电量为+q ，质量为m 的带电粒子，以初速度v 0，穿过左极板的小孔进入电场，在电场中做匀减速直线运动. ①若v 0>2qUm，则带电粒子能从对面极板的小孔穿出，穿出时的速度大小为v ， 有 -qU=21mv 2-21mv 02 解得v=202qU v m- ②若v 0<2qUm，则带电粒子不能从对面极板的小孔穿出，带电粒子速度减为零后，反方向加速运动，从左极板的小孔穿出，穿出时速度大小v=v 0.设带电粒子在电场中运动时距左极板的最远距离为x ，由动能定理有： -qEx=0-21mv 02 又E=Ud (式d 中为两极板间距离) 解得x=202mdv qU.知识点三：带电粒子在电场中的偏转要点诠释：高中阶段定量计算的是，带电粒子与电场线垂直地进入匀强电场或进入平行板电容器之间的匀强电场.如图所示：（1） 受力分析：带电粒子以初速度v 0垂直射入匀强电场中，受到恒定电场力（F=Eq ）作用，且方向与初速度v 0垂直.（2）运动状态分析带电粒子以初速度v 0垂直射入匀强电场中，受到恒力的作用，初速度与电场力垂直，做类平抛运动，其轨迹是抛物线：在垂直于电场方向做匀速直线运动；在平行于电场方向做初速度为零的匀加速直线运动.U E d qUa md L t v ===偏转电场强度：，粒子的加速度：，粒子在偏转电场中运动时间：（U 为偏转电压，d 为两板间的距离，L 为偏转电场的宽度（或者是平行板的长度），v 0为经加速电场后粒子进入偏转电场时的初速度.）（3）常用处理方法：应用运动的合成与分解的方法垂直电场线方向的速度0v v x = 沿电场线方向的速度是0mdv qULat v y == 合速度大小是：22yx v v v += ，方向：2tan mdv qULv v xy ==θ 离开电场时沿电场线方向发生的位移222122qUL y at mdv == 偏转角度也可以由边长的比来表示，过出射点沿速度方向做反向延长线，交入射方向于点Q ，如图：设Q 点到出射板边缘的水平距离为x ，则xy=θtan 又2220122qUL y at mdv ==，200tan y v qULv mdv θ== 解得：2Lx =即带电粒子离开平行板电场边缘时，都是好象从金属板间中心线的中点2L处沿直线飞出的，这个结论可直接引用.知识点四：带电粒子在电场中的加速与偏转问题的综合要点诠释：如图所示，一个质量为m 、带电量为q 的粒子，由静止开始，先经过电压为U 1的电场加速后，再垂直于电场方向射入两平行金属板间的匀强电场中，两金属板板长为l ，间距为d ，板间电压为U 2.1、粒子射出两金属板间时偏转的距离y加速过程使粒子获得速度v 0，由动能定理21100212qU qU mv v m==得. 偏转过程经历的时间0v l t =，偏转过程加速度2qU a dm =，所以偏转的距离222220111224qU U l l y at ()dm v U d===. 可见经同一电场加速的带电粒子在偏转电场中的偏移量，与粒子q 、m 无关，只取决于加速电场和偏转电场.2、偏转的角度ϕ偏转的角度222102y v qU l U ltan v U d dmv ϕ===. 可见经同一电场加速的带电粒子在偏转电场中的偏转角度，也与粒子q 、m 无关，只取决于加速电场和偏转电场.知识点五：带电粒子在电场中运动应用：示波管 要点诠释： 1、构造主要由电子枪、竖直偏转电极YY ＇、水平偏转电极XX ＇和荧光屏等组成.如图所示：2、工作原理电子枪只是用来发射和加速电子.在XX ＇、YY ＇都没有电压时，在荧光屏中心处产生一个亮斑.如果只在YY ＇加正弦变化电压U ＝U m sinω t 时，荧光屏上亮点的运动是竖直方向的简谐运动，在荧光屏上看到一条竖直方向的亮线.如果只在XX ＇加上跟时间成正比的锯齿形电压（称扫描电压）时，荧光屏上亮点的运动是不断重复从左到右的匀速直线运动，扫描电压变化很快，亮点看起来就成为一条水平的亮线.如果同时在XX ＇加扫描电压、YY ＇加同周期的正弦变化电压，荧光屏亮点同时参与水平方向匀速直线运动、竖直方向简谐运动，在荧光屏上看到的曲线为一个完整的正弦波形. 【典型例题】类型一、带电粒子在电场中的加速例1、(2015 盐城1月检测)如图所示，地面上某个空间区域存在这样的电场，水平虚线上 方为场强1E ，方向竖直向下的匀强电场；虚线下方为场强2E ，方向竖直向上的匀强电场。

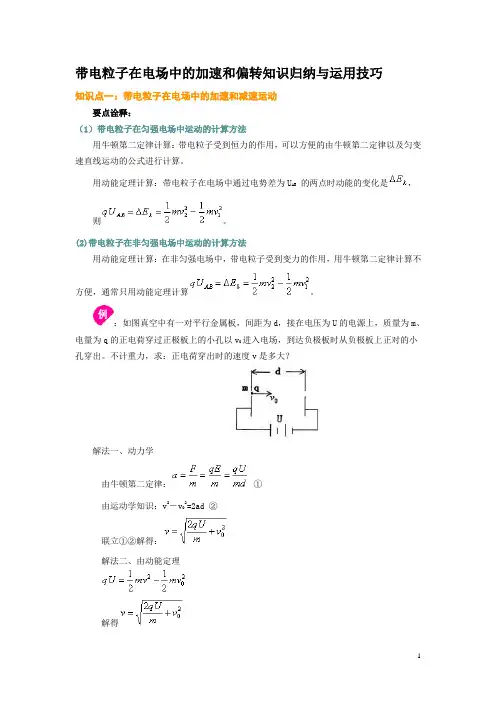

带电粒子在电场中的加速和偏转知识归纳与运用技巧知识点一：带电粒子在电场中的加速和减速运动要点诠释：（1）带电粒子在匀强电场中运动的计算方法用牛顿第二定律计算：带电粒子受到恒力的作用，可以方便的由牛顿第二定律以及匀变速直线运动的公式进行计算。

用动能定理计算：带电粒子在电场中通过电势差为U AB的两点时动能的变化是，则。

(2)带电粒子在非匀强电场中运动的计算方法用动能定理计算：在非匀强电场中，带电粒子受到变力的作用，用牛顿第二定律计算不方便，通常只用动能定理计算。

：如图真空中有一对平行金属板，间距为d，接在电压为U的电源上，质量为m、电量为q的正电荷穿过正极板上的小孔以v0进入电场，到达负极板时从负极板上正对的小孔穿出。

不计重力，求：正电荷穿出时的速度v是多大？解法一、动力学由牛顿第二定律：①由运动学知识：v2－v02=2ad ②联立①②解得：解法二、由动能定理解得讨论：（1）若带电粒子在正极板处v0≠0，由动能定理得qU=mv2-mv02解得v=（2）若将图中电池组的正负极调换，则两极板间匀强电场的场强方向变为水平向左，带电量为+q，质量为m的带电粒子，以初速度v0，穿过左极板的小孔进入电场，在电场中做匀减速直线运动。

①若v0＞，则带电粒子能从对面极板的小孔穿出，穿出时的速度大小为v，有 -qU=mv2-mv02解得v=②若v0＜，则带电粒子不能从对面极板的小孔穿出，带电粒子速度减为零后，反方向加速运动，从左极板的小孔穿出，穿出时速度大小v=v0。

设带电粒子在电场中运动时距左极板的最远距离为x，由动能定理有： -qEx=0-mv02又E=(式d中为两极板间距离)解得x=。

知识点二：带电粒子在电场中的偏转要点诠释：（1）带电粒子在匀强电场中的偏转高中阶段定量计算的是，带电粒子与电场线垂直地进入匀强电场或进入平行板电容器之间的匀强电场。

如图所示：（2）粒子在偏转电场中的运动性质受到恒力的作用，初速度与电场力垂直，做类平抛运动：在垂直于电场方向做匀速直线运动；在平行于电场方向做初速度为零的匀加速直线运动。

带电粒子在电场中的运动知识点-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN（一）带电粒子的加速1.运动状态分析带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做加速（或减速）直线运动。

2.用功能观点分析粒子动能的变化量等于电场力做的功。

（1）若粒子的初速度为零，则qU=mv 2/2, V=2qU m （2）若粒子的初速度不为零，则qU=mv 2/2- mv 02/2, V=202qU V m+ （二）带电粒子的偏转（限于匀强电场）1.运动状态分析：带电粒子以速度V 0垂直电场线方向飞入匀强电场时，受到恒定的与初速度方向成900角的电场力作用而做匀变速曲线运动。

2.偏转问题的分析处理方法：类似平抛运动的分析处理，应用运动的合成和分解知识分析处理。

（1）垂直电场方向的分运动为匀速直线运动：t=L/V 0；v x =v 0 ；x=v 0t（2）平行于电场方向是初速为零的匀加速运动：v y =at ,y=12 at 2经时间t 的偏转位移：y=qU 2md （x V 0 ）2； 粒子在t 时刻的速度：Vt=V 02+V y 2 ；时间相等是两个分运动联系桥梁；偏转角：tg φ=V y V 0 =qUx mdv 02 （三）先加速后偏转若带电粒子先经加速电场（电压U 加）加速，又进入偏转电场（电压U 偏），射出偏转电场时的侧移22222012244qU L qU L U L y at dmV dqU dU ====偏偏偏加加偏转角：tg φ=V y V 0 =U 偏L 2U 加d带电粒子的侧移量和偏转角都与质量m 、带电量q 无关。

(四)示波管原理1．构造及功能如图8-5所示图8-2（１）电子枪：发射并加速电子．（２）偏转电极ＹＹ＇：使电子束竖直偏转（加信号电压）偏转电极ＸＸ＇：使电子束水平偏转（加扫描电压）（3）荧光屏．2．原理：○1ＹＹ＇作用：被电子枪加速的电子在ＹＹ＇电场中做匀变速曲线运动，出电场后做匀速直线运动打到荧光屏上，由几何知识'22L l y Ly +=，可以导出偏移20'()tan ()22L ql L y l l U mV d θ=+=+。

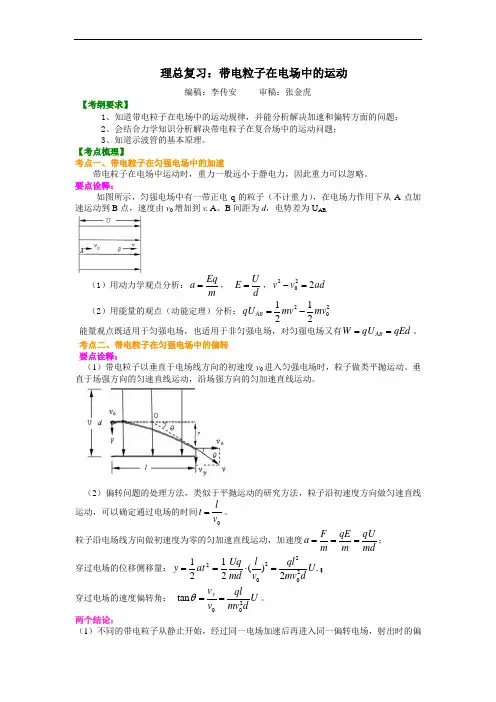

理总复习：带电粒子在电场中的运动编稿：李传安 审稿：张金虎【考纲要求】1、知道带电粒子在电场中的运动规律，并能分析解决加速和偏转方面的问题；2、会结合力学知识分析解决带电粒子在复合场中的运动问题；3、知道示波管的基本原理。

【考点梳理】考点一、带电粒子在匀强电场中的加速带电粒子在电场中运动时，重力一般远小于静电力，因此重力可以忽略。

要点诠释：如图所示，匀强电场中有一带正电q 的粒子（不计重力），在电场力作用下从A 点加速运动到B 点，速度由v 0增加到v. A 、B 间距为d ，电势差为U AB.（1）用动力学观点分析：Eq a m =， U E d=，2202v v ad -= （2）用能量的观点（动能定理）分析：2201122AB qU mv mv =-能量观点既适用于匀强电场，也适用于非匀强电场，对匀强电场又有AB W qU qEd ==。

考点二、带电粒子在匀强电场中的偏转要点诠释：（1）带电粒子以垂直于电场线方向的初速度v 0进入匀强电场时，粒子做类平抛运动。

垂直于场强方向的匀速直线运动，沿场强方向的匀加速直线运动。

（2）偏转问题的处理方法，类似于平抛运动的研究方法，粒子沿初速度方向做匀速直线运动，可以确定通过电场的时间0l t v =。

粒子沿电场线方向做初速度为零的匀加速直线运动，加速度F qE qU a m m md===； 穿过电场的位移侧移量：221at y =222001().22Uq l ql U md v mv d=⋅=； 穿过电场的速度偏转角： 200tan y v qlU v mv dθ==。

两个结论：（1）不同的带电粒子从静止开始，经过同一电场加速后再进入同一偏转电场，射出时的偏转角度总是相同的。

（2）粒子经过电场偏转后，速度的反向延长线与初速度延长线的交点为粒子水平位移的中点。

（与平抛运动的规律一样）考点三、示波管的构造原理（1）示波管的构造：示波器的核心部件是示波管，示波管的构造简图如图所示，也可将示波管的结构大致分为三部分，即电子枪、偏转电极和荧光屏。

带电粒子在电场中的运动【学习目标】1、能够熟练地对带电粒子在电场中的加速和偏转进行计算；2、了解示波管的工作原理，体会静电场知识对科学技术的影响. 【要点梳理】知识点一：带电粒子在电场中可能的运动状态【课程：带电粒子在电场中的加速偏转及示波器原理】知识点二：带电粒子在电场中的加速和减速运动 要点诠释：（1） 受力分析：与力学中受力分析方法相同,知识多了一个电场力而已.如果带电粒子在匀强电场中，则电场力为恒力（qE ）,若在非匀强电场，电场力为变力.（2） 运动过程分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一直线上，做匀加（减）速直线运动.（3） 两种处理方法：①力和运动关系法——牛顿第二定律：带电粒子受到恒力的作用，可以方便地由牛顿第二定律求出加速度，结合匀变速直线运动的公式确定带电粒子的速度、时间和位移等.②功能关系法——动能定理：带电粒子在电场中通过电势差为U AB 的两点时动能的变化是k E ∆，则21222121mv mv E qU k AB -=∆=. 例：如图真空中有一对平行金属板，间距为d ，接在电压为U 的电源上，质量为m 、电量为q 的正电荷穿过正极板上的小孔以v 0进入电场，到达负极板时从负极板上正对的小孔穿出.不计重力，求：正电荷穿出时的速度v 是多大？解法一、动力学：由牛顿第二定律：mdqUm qE m F a ===① 由运动学知识：v 2－v 02=2ad ② 联立①②解得：202v mqU v +=解法二、动能定理：2022121mv mv qU -= 解得202v mqU v += 讨论：（1）若带电粒子在正极板处v 0≠0，由动能定理得qU=21mv 2-21mv 02 解得 （2）若将图中电池组的正负极调换，则两极板间匀强电场的场强方向变为水平向左，带电量为+q ，质量为m 的带电粒子，以初速度v 0，穿过左极板的小孔进入电场，在电场中做匀减速直线运动.①若v 0v ，有 -qU=21mv 2-21mv 02 解得②若v 0从左极板的小孔穿出，穿出时速度大小v=v 0.设带电粒子在电场中运动时距左极板的最远距离为x ，由动能定理有： -qEx=0-21mv 02 又E=Ud(式d 中为两极板间距离) 解得x=202mdv qU .知识点三：带电粒子在电场中的偏转 要点诠释：高中阶段定量计算的是，带电粒子与电场线垂直地进入匀强电场或进入平行板电容器之间的匀强电场.如图所示：（1） 受力分析：带电粒子以初速度v 0垂直射入匀强电场中，受到恒定电场力（F=Eq ）作用，且方向与初速度v 0垂直.（2）运动状态分析带电粒子以初速度v 0垂直射入匀强电场中，受到恒力的作用，初速度与电场力垂直，做类平抛运动，其轨迹是抛物线：在垂直于电场方向做匀速直线运动；在平行于电场方向做初速度为零的匀加速直线运动.U E d qUa md L t v ===偏转电场强度：，粒子的加速度：，粒子在偏转电场中运动时间：（U 为偏转电压，d 为两板间的距离，L 为偏转电场的宽度（或者是平行板的长度），v 0为经加速电场后粒子进入偏转电场时的初速度.）（3）常用处理方法：应用运动的合成与分解的方法垂直电场线方向的速度0v v x = 沿电场线方向的速度是0mdv qULat v y == 合速度大小是：22yx v v v += ，方向：2tan mdv qULv v xy ==θ 离开电场时沿电场线方向发生的位移222122qUL y at mdv == 偏转角度也可以由边长的比来表示，过出射点沿速度方向做反向延长线，交入射方向于点Q ，如图：设Q 点到出射板边缘的水平距离为x ，则xy=θtan 又2220122qUL y at mdv ==，200tan y v qULv mdv θ== 解得：2Lx =即带电粒子离开平行板电场边缘时，都是好象从金属板间中心线的中点2L处沿直线飞出的，这个结论可直接引用.知识点四：带电粒子在电场中的加速与偏转问题的综合要点诠释：如图所示，一个质量为m 、带电量为q 的粒子，由静止开始，先经过电压为U 1的电场加速后，再垂直于电场方向射入两平行金属板间的匀强电场中，两金属板板长为l ，间距为d ，板间电压为U 2.1、粒子射出两金属板间时偏转的距离y加速过程使粒子获得速度v 0，由动能定理210012qU mv v ==得. 偏转过程经历的时间0v l t =，偏转过程加速度2qU a dm =，所以偏转的距离222220111224qU U l l y at ()dm v U d===. 可见经同一电场加速的带电粒子在偏转电场中的偏移量，与粒子q 、m 无关，只取决于加速电场和偏转电场.2、偏转的角度ϕ偏转的角度222102y v qU l U ltan v U d dmv ϕ===. 可见经同一电场加速的带电粒子在偏转电场中的偏转角度，也与粒子q 、m 无关，只取决于加速电场和偏转电场.知识点五：带电粒子在电场中运动应用：示波管 要点诠释： 1、构造主要由电子枪、竖直偏转电极YY ＇、水平偏转电极XX ＇和荧光屏等组成.如图所示：2、工作原理电子枪只是用来发射和加速电子.在XX ＇、YY ＇都没有电压时，在荧光屏中心处产生一个亮斑.如果只在YY ＇加正弦变化电压U ＝U m sinω t 时，荧光屏上亮点的运动是竖直方向的简谐运动，在荧光屏上看到一条竖直方向的亮线.如果只在XX ＇加上跟时间成正比的锯齿形电压（称扫描电压）时，荧光屏上亮点的运动是不断重复从左到右的匀速直线运动，扫描电压变化很快，亮点看起来就成为一条水平的亮线.如果同时在XX ＇加扫描电压、YY ＇加同周期的正弦变化电压，荧光屏亮点同时参与水平方向匀速直线运动、竖直方向简谐运动，在荧光屏上看到的曲线为一个完整的正弦波形. 【典型例题】类型一、带电粒子在电场中的加速 例1、(2015 盐城1月检测)如图所示，地面上某个空间区域存在这样的电场，水平虚线上 方为场强1E ，方向竖直向下的匀强电场；虚线下方为场强2E ，方向竖直向上的匀强电场。

第四讲 带电粒子在电场中的运动1．带电粒子在电场中加速若不计粒子的重力，则电场力对带电粒子做的功等于带电粒子动能的增量． （1）在匀强电场中：W ＝qEd ＝qU ＝21mv 2－21mv 20或F ＝qE＝q Ud ＝ma ．（2）在非匀强电场中：W ＝qU ＝21mv 2－21mv 20． 2．带电粒子在电场中的偏转（1）条件分析：带电粒子垂直于电场线方向进入匀强电场． （2）运动性质：匀变速曲线运动．（3）处理方法：分解成相互垂直的两个方向上的直线运动，类似于平抛运动． （4）运动规律：①沿初速度方向做匀速直线运动，运动时间⎩⎨⎧a.能飞出电容器：t ＝l v 0.b.不能飞出电容器：y ＝12at 2＝12qU mdt 2，t ＝ 2mdy qU②沿电场力方向，做匀加速直线运动⎩⎪⎨⎪⎧加速度：a ＝F m ＝qE m ＝Uqmd离开电场时的偏移量：y ＝12at 2＝Uql 22mdv20离开电场时的偏转角：tan θ＝v y v 0＝Uql mdv203．粒子的偏转角（1）以初速度v 0进入偏转电场：如图所示，设带电粒子质量为m ，带电荷量为q ，以速度v 0垂直于电场线方向射入匀强偏转电场，偏转电压为U 1，若粒子飞出电场时偏转角为θ 则tan θ＝v yv x，式中v y ＝at ＝md qU 1·0v L，v x ＝v 0，代入得d mv L qU 201tan =θ 结论：动能一定时tan θ与q 成正比，电荷量一定时tan θ与动能成反比． （2）经加速电场加速再进入偏转电场若不同的带电粒子都是从静止经同一加速电压U 0加速后进入偏转电场的，则由动能定理有：qU 0＝12mv 2020021mv qU =得：dU LU 012tan =θ 结论：粒子的偏转角与粒子的q 、m 无关，仅取决于加速电场和偏转电场． （3）粒子在匀强电场中偏转时的两个结论 ①以初速度v 0进入偏转电场2012)(2121v L ms qU at y ⋅⋅==作粒子速度的反向延长线，设交于O 点，O 点与电场右边缘的距离为x ，则2tan Ly x ==θ 结论：粒子从偏转电场中射出时，就像是从极板间的2L处沿直线射出． ②经加速电场加速再进入偏转电场：若不同的带电粒子都是从静止经同一加速电压U 0加速后进入偏转电场的，则由②和④得：偏移量dU L U y 0214=偏转角正切为：dU LU 012tan =θ 结论：无论带电粒子的m 、q 如何，只要经过同一加速电场加速，再垂直进入同一偏转电场，它们飞出的偏移量y 和偏转角θ都是相同的，也就是运动轨迹完全重合． （4）计算粒子打到屏上的位置离屏中心的距离Y 的几种方法： ①Y ＝y ＋D tan θ（D 为屏到偏转电场的水平距离） ②Y ＝（2L＋D ）tan θ（L 为电场宽度） ③Y ＝y ＋v y ·v D④根据三角形相似：22LDLyY+=【例1】水平放置的平行金属板A、B连接一恒定电压，两个质量相等的电荷M和N同时分别从极板A的边缘和两极板的正中间沿水平方向进入板间电场，两电荷恰好在板间某点相遇，如图所示。

《带电粒子在电场中的运动》知识清单一、电场的基本概念电场是存在于电荷周围的一种特殊物质，它对放入其中的电荷有力的作用。

电场强度是描述电场强弱和方向的物理量，定义为放入电场中某点的电荷所受的电场力 F 与电荷量 q 的比值，即 E ＝ F ／ q 。

电场线是用来形象地描述电场分布的曲线，其疏密程度表示电场强度的大小，切线方向表示电场强度的方向。

二、带电粒子在电场中的受力带电粒子在电场中会受到电场力的作用，其大小为 F ＝ qE ，方向取决于粒子的电荷性质和电场的方向。

正电荷所受电场力的方向与电场方向相同，负电荷所受电场力的方向与电场方向相反。

三、带电粒子在匀强电场中的运动1、带电粒子的加速当带电粒子在匀强电场中沿电场线方向运动时，电场力做功，粒子的动能发生变化。

根据动能定理，电场力所做的功等于粒子动能的增量，即 qU ＝ 1/2mv² 1/2mv₀²，其中 U 为两点间的电势差，v₀为初速度，v 为末速度。

如果初速度为零，则 qU ＝ 1/2mv²，可解得末速度v ＝√（2qU ／ m) 。

2、带电粒子的偏转当带电粒子以初速度 v₀垂直进入匀强电场时，粒子将做类平抛运动。

在垂直于电场方向，粒子做匀速直线运动，其位移 x ＝ v₀t ；在沿电场方向，粒子做初速度为零的匀加速直线运动，加速度 a ＝ qE ／m ＝ qU ／ md ，其中 d 为两极板间的距离。

经过时间 t ，粒子在沿电场方向的位移 y ＝ 1/2at²，速度 vy ＝ at 。

四、带电粒子在非匀强电场中的运动在非匀强电场中，电场强度的大小和方向随位置变化，带电粒子所受的电场力也随之变化，其运动情况较为复杂。

但在一些特殊情况下，可以将非匀强电场近似看作匀强电场来处理，或者通过微积分等数学方法进行分析。

五、示波管示波管是一种常用的电子仪器，它利用带电粒子在电场中的偏转来显示电信号的变化。

示波管主要由电子枪、偏转电极和荧光屏组成。

带电粒子在电场中的运动知识点总结1.电场的概念和性质：电场是指空间中由电荷引起的一种物理量，具有方向和大小。

电场的方向由正电荷指向负电荷，电场大小由电场力对单位阳离子电荷的作用力决定。

电场具有叠加性和超远程传播性。

2.带电粒子在电场中的运动方程：带电粒子在电场中受到电场力的作用，其运动方程由牛顿第二定律给出：F = ma，其中 F 是电场力， m 是粒子的质量， a 是粒子的加速度。

对于带电粒子在电场中受到的电场力 F = qE，其中 q 是粒子的电荷量，E 是电场强度。

因此，带电粒子在电场中的运动方程可表示为 ma = qE。

3.带电粒子在一维电场中的运动：在一维电场中，带电粒子的运动方程可简化为 ma = qE。

根据牛顿第二定律和电场力 F = qE 的关系，可以得到带电粒子在电场中的加速度 a = qE/m。

解这个一阶微分方程可以得到带电粒子的速度 v(t) 和位置 x(t) 随时间的变化规律。

4.带电粒子在二维和三维电场中的运动：在二维和三维电场中，带电粒子的运动方程是基于带电粒子在电场力下的受力分析。

通过将电场力分解为x、y和z方向上的分力，可以得到带电粒子在二维和三维电场中的加速度分量。

进一步求解这些分量的微分方程，可以得到带电粒子在二维和三维电场中的速度和位置随时间的变化规律。

5.带电粒子在均匀电场中的运动：均匀电场是指电场强度在空间中处处相等的电场。

对于带电粒子在均匀电场中的运动，可以使用简化的数学模型进行分析。

例如，带电粒子在均匀电场中的运动可以等效为带电粒子在恒定加速度下的自由落体运动。

通过求解自由落体的运动方程，可以得到带电粒子的速度和位置随时间的变化规律。

6.带电粒子在非均匀电场中的运动：非均匀电场是指电场强度在空间中不均匀变化的电场。

在非均匀电场中，带电粒子受到的电场力在不同位置上有所差异，因此其运动方程也会相应变化。

分析带电粒子在非均匀电场中的运动需要考虑电场力的变化和位置的变化，可以采用微分方程求解和数值模拟等方法进行分析。

复习第六章电场——带电粒子在电场中的运动电容器二. 重点、难点：〔一〕带电粒子在电场中的运动1. 带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力与运动方向在同一条直线上，做匀加〔减〕速直线运动。

2. 带电粒子〔假设重力不计〕由静止经电场加速如下图，可用动能定理：表达式为3. 带电粒子在匀强电场中的偏转〔重力不计〕，如下图。

〔1〕侧移：结合加速时的表达式可得：，可知在加速电压、偏转极板的长度和极板间距不变的情况下，侧向位移y 与偏转电压成正比。

〔2〕偏角：注意到，说明穿出时刻的末速度的反向延长线与初速度延长线交点恰好在水平位移的中点。

这一点和平抛运动的结论相同。

两样，在加速电压、偏转极板的长度和极板间距不变的情况下，偏角的正切与偏转电压成正比。

〔3〕穿越电场过程的动能增量：〔注意，一般来说不等于〕〔二〕电容器1. 电容器：两个彼此绝缘又相隔很近的导体都可以看成一个电容器。

2. 电容器的电容：电容是表示电容器容纳电荷本领的物理量，定义式〔比值定义法〕，电容是由电容器本身的性质〔导体大小、形状、相对位置及电介质〕决定的。

3. 平行板电容器的电容的决定式是：，其中，k为静电力常量，S为正对面积，是电介质的介电常数。

4. 两种不同变化：电容器和电源连接如图，改变板间距离、改变正对面积或改变板间电解质材料，都会改变其电容，从而可能引起电容器两板间电场的变化。

这里一定要分清两种常见的变化：〔1〕电键K保持闭合，则电容器两端的电压U恒定〔等于电源电动势〕，这种情况下带电荷量，而，。

〔2〕充电后断开K，保持电容器带电荷量Q恒定，这种情况下。

5. 常用电容器有：固定电容器和可变电容器，电解电容器有正负极，不能接反。

【典型例题】电场中常见问题：〔一〕平行板电容器的动态分析平行板电容器动态分析这类问题关键在于弄清哪些是变量，哪些是不变量，在变量中哪些是自变量，哪些是因变量。

讨论电容器动态变化问题时一般分两种基本情况：1. 充电后仍与电源连接，则两极板间电压U保持不变。

带电粒子在电场中的运动一、知识梳理1．带电粒子在电场中的加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做的功等于带电粒子 的增量．(1)在匀强电场中：W ＝qEd ＝qU ＝12m v 2－12m v 20. (2)在非匀强电场中：W ＝qU ＝12m v 2－12m v 20. 2．带电粒子在电场中的偏转带电粒子以垂直匀强电场的场强方向进入电场后，做类平抛运动，轨迹为抛物线．垂直于场强方向做 运动：v x ＝v 0，x ＝v 0t .平行于场强方向做初速度为零的 运动：二、巩固练习1、如图所示,在方向竖直向下的匀强电场中,一绝缘轻细线一端固定于O 点,另一端系一带正电的小球在竖直平面内做圆周运动。

小球的带电量为q ，质量为m ，绝缘细线长为L ，电场的场强为E ，若带电小球恰好能通过最高点A ，则在A 点时小球的速率v 1为多大？小球运动到最低点B 时的速率v 2为多大？运动到B 点时细线对小球的拉力为多大？2、如图所示，相距为d 的两块平行金属板M 、N 与直流电源相连。

一带电粒子（重力不计）垂直于电场方向从M 板边缘射入电场，恰好打在N 板的中央。

为了能使粒子从N 板边缘飞出电场，可将N 板平移一段距离。

⑴若开关S 始终闭合，则这个距离应为多大？⑵若在开关S 断开后再移动N 板，这个距离又应为多大？3、如图，真空中有一匀强电场，方向沿Ox 正方向，若质量为m 、电荷量为q 的带电微粒从O 点以初速v 0沿Oy 方向进入电场，经Δt 时间到达A 点，此时速度大小也是v o ，方向沿Ox 轴正方向，如图所示。

求：1、从O 点到A 点的时间Δt 。

2、该匀强电场的场强E 及OA 连线与Ox 轴的夹角θ。

3、若设O 点电势为零，则A 点电势多大。

【基础练习】1、电子以初速度v 0沿垂直场强方向射入两平行金属板中间的匀强电场中，现增大两板间的电压，但仍使电子能够穿过平行板间，则电子穿越平行板所需要的时间：（ ）A 、随电压的增大而减小B 、随电压的增大而增大C 、加大两板间距离，时间将减小D 、与电压及两板间距离均无关2、带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）：（ ）A 、电势能增加，动能增加B 、电势能减小，动能增加C 、电势能和动能都不变D 、上述结论都不正确3、如图所示，一带电粒子沿与电场线垂直的方向从电场中央进入两平行金属板间的匀强电场，已知粒子的带电量为q ，两板间的电势差为U ，则粒子运动过程中（ ）A 、若粒子从电场中射出，则粒子动能增加了qUB 、若粒子从电场中射出，则电场力一定对粒子做了qU/2的功C 、若粒子打在极板上，则电场力一定对粒子做了qU/2的功D 、若粒子打在极板上，则粒子的动能一定增加了qU4、一静止电子开始经电压为U 1的加速电场加速后，又垂直于电场线进入电压为U 2的两平行金属板间的偏转电场，射出偏转电场时沿电场线方向偏移量为y ，要使y 增大，则应：（ ）A 、U 1、U 2都增大B 、U 1、U 2都减小C 、U 1减小、U 2增大D 、U 1增大、U 2减小5、一个质量为m 、带电量为q 的粒子从两带电平行板的正中间沿与匀强电场垂直的方向射入，如图所示，不计粒子所受的重力，当粒子的入射速度为v 时，它恰好穿过这一电场区域而不碰到金属板上，现欲使质量为m 、入射速度为v/2的粒子也恰好穿过这一电场区域而不碰到金属板，在以下仅改变某一物理量的方案中，可行的是：（ ）A 、使粒子的带电量减少为原来的1/4B 、使两板间所接电源的电压减小到原来的一半C 、使两板间距离增加到原来的2倍D 、使两极板的长度减小为原来的一半6、如图所示，C 、D 两带电平行金属板间的电压为U ，A 、B 也为一对竖直放置的带电平行金属板，B 板上有一小孔，小孔在C 、D 两板间的中心线上。

带电粒子在电场中的运动（1）带电粒子在电场中加速带电粒子在电场中加速，若不计粒子的重力，则电场力对带电粒子做功等于带电粒子动能的增量.（2）带电粒子在电场中的偏转带电粒子以垂直匀强电场的场强方向进入电场后，做类平抛运动.垂直于场强方向做匀速直线运动:Vx =V0，L=V0 t.平行于场强方向做初速为零的匀加速直线运动:（3）是否考虑带电粒子的重力要根据具体情况而定.一般说来:①基本粒子:如电子、质子、α粒子、离子等除有说明或明确的暗示以外，一般都不考虑重力（但不能忽略质量）.②带电颗粒:如液滴、油滴、尘埃、小球等，除有说明或明确的暗示以外，一般都不能忽略重力.（4）带电粒子在匀强电场与重力场的复合场中运动由于带电粒子在匀强电场中所受电场力与重力都是恒力，因此可以用两种方法处理:①正交分解法;②等效“重力”法.11.示波管的原理:示波管由电子枪，偏转电极和荧光屏组成，管内抽成真空.如果在偏转电极XX′上加扫描电压，同时加在偏转电极YY′上所要研究的信号电压，其周期与扫描电压的周期相同，在荧光屏上就显示出信号电压随时间变化的图线.12.电容 -----（1）定义:电容器的带电荷量跟它的两板间的电势差的比值（2）定义式:［注意］电容器的电容是反映电容本身贮电特性的物理量，由电容器本身的介质特性与几何尺寸决定，与电容器是否带电、带电荷量的多少、板间电势差的大小等均无关。

（3）单位:法拉（F），1F=106 μF，1μF=10 6pF.（4）平行板电容器的电容:.在分析平行板电容器有关物理量变化情况时，往往需将结合在一起加以考虑，其中C=反映了电容器本身的属性，是定义式，适用于各种电容器;，表明了平行板电容器的电容决定于哪些因素，仅适用于平行板电容器;若电容器始终连接在电池上，两极板的电压不变.若电容器充电后，切断与电。

带电粒子在电场中的运动1．研究对象分类1）基本粒子及各种离子：如电子、质子、α粒子等，因为质量很小，所以重力比电场力小得多，重力可忽略不计．2）带电颗粒或微粒，如尘埃、液滴、小球等质量较大，其重力一般情况下不能忽略．2．带电粒子在电场中的加速直线运动1）若粒子作匀变速运动，则可采用动力学方法求解，即先求加速度a =qE qUm md=，然后由运动学公式求速度．2）用能量的观点分析：合外力对粒子所作的功等于带电粒子动能的增量．即：2201122qU mv mv =-，此式对于非匀强电场、非直线运动均成立．【例1】下列粒子从初速度为零的状态经过加速电压为U 的电场之后，哪种粒子的速度最大（）a 粒子氚核质子钠离子+a N练习：1．如图所示，A 板接地，B 板电势为U ，质量为m 的带电粒子（重力不计）以初速度v 0水平射入电场，若粒子电量为－q ，则粒子到达B 板时的速度大小为_____________；若粒子电量为＋q ，它到达B 板时速度大小为______________。

2．如图所示P 和Q 为两平行金属板，板间电压为U ，在P 板附近有一电子由静止开始向Q 板运动，关于电子到达Q 板时的速率，下列说法正确的是：（ ）A ．两板间距越大，加速的时间越长B ．两板间距离越小，电子到达Q 板时的速度就越大C ．电子到达Q 板时的速度与板间距离无关，仅与加速电压有关D ．电子的加速度和末速度都与板间距离无关3．一个质子(11H)和一个α粒子(42He)，开始时均静止在平行板电容器的正极板上，同时释放后，在到达负极板时( )A ．电场力做功之比为1∶2B ．它们的动能之比为2∶1C ．它们的速率之比为2∶4D ．它们运动的时间之比为1∶14．真空中水平放置的两金属板相距为d ，两板电压是可以调节的，一个质量为m 、带电量为＋q 的粒子，从负极板中央以速度v o 垂直极板射入电场，当板间电压为U 时，粒子经d/4的距离就要返回，若要使粒子经d/2才返回，可采用的方法是（ ）A 、v o 增大1倍B 、使板间电压U 减半C 、v o 和U 同时减半D 、初速增为2v o ,同时使板间距离增加d/2： 5．如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A 、B 两板间的加速电场后飞出，不计重力的作用，则：（ ）A 、它们通过加速电场所需的时间相等B 、它们通过加速电场过程中动能的增量相等C 、它们通过加速电场过程中速度的变化量相等D 、它们通过加速电场过程中电势能的减少量相等6．如图1所示，从F 处释放一个无初速的电子向B 板方向运动，指出下列对电子运动的描述中错误的是(设电源电动势为E)( )A ．电子到达B 板时的动能是E eV B ．电子从B 板到达C 板动能变化量为零 C ．电子到达D 板时动能是3E eV D ．电子在A 板和D 板之间做往复运动7．如图所示在一匀强电场中，有两个平行的电势不同的等势面A 和C ，在它们的正中间放入一个金属网B ，B 接地。
