配电箱安装工程施工方案

配电箱安装工程施工方案(1)一、工程概况1.1 项目背景本工程旨在为XX物业公司位于XX小区的电力配送系统进行升级改造，以提升供电质量和安全稳定性，并满足用户日益增长的用电需求。

1.2 工程范围本次施工主要涵盖XX小区内配电室的新建及现有配电箱的改造工作，具体包括配电箱安装、接线调试等环节。

二、施工准备2.1 施工方案制定根据设计方案要求，制定配电箱安装工程施工方案，包括施工流程、安全措施、材料准备等内容。

2.2 材料准备准备所需的施工材料和设备，包括配电箱、导线、绝缘套管、电工工具等。

2.3 人员调配组织电工施工队伍，并确保每位工人具备相关施工经验和技能。

三、施工流程3.1 现场勘察施工队伍进行现场勘察，确认配电箱安装位置和线路敷设路径。

3.2 安装配电箱根据设计方案要求，安装配电箱并进行固定，确保其稳固可靠。

3.3 连接电线根据电气图纸要求，连接配电箱与主电源线路，确保接线正确无误。

3.4 调试验收完成连线后，进行电气设备的调试和检测，确保系统运行正常，达到设计要求。

四、施工安全4.1 安全措施施工中严格遵守电气安全操作规程，佩戴防护用具，确保施工人员和设备安全。

4.2 施工现场管理保持施工现场整洁有序，设置明显的安全警示标志，防止发生意外事故。

五、施工质量保障5.1 施工记录详细记录施工过程中的关键节点和操作步骤，确保施工质量可追溯。

5.2 施工验收完成施工后，进行工程验收，确保配电箱安装符合设计标准和客户要求。

六、总结本文介绍了配电箱安装工程施工方案，包括施工准备、施工流程、施工安全和施工质量保障等内容，希最通过本次施工能够为XX小区的电力配送系统升级改造工程提供参考。

配电箱安装工程施工方案
一、施工前准备
1.组织施工队伍，配备必要人员和设备，确定施工方案。

2.分析环境和工程条件，制定施工方案。

3.安排物资进场、检查、验收、存储等工作，对设备、材料进行鉴定，保证质量符合标准。

4.编制工程施工计划，确定施工任务、施工时间、作业区域和作业安全等问题。

二、施工现场准备
1.施工前，要对安装现场进行处理，清理现场垃圾、杂物并平整地面，封闭和标明施工区域。

2.清洁施工区域，保持照明，通风、安装适当的维护设备（如求助闪光灯、灭火器等）。

3.摆放必要的安全警示板，并划定不同区域，明确工作职责和操作须知，防止人员伤害。

4.将配套设备和安装材料送入现场，分类、检查、验收，经过安全人员确认后，将其暂时存放在指定地点。

5.进行必要的土建工作，在施工现场使用铺装等设备，确保施工质量。

三、施工流程。

一、工程概况本项目为某住宅小区配电箱线路安装工程，主要施工内容包括配电箱的安装、线路的敷设、电缆的连接、保护装置的安装等。

为确保工程顺利进行，特制定本施工方案。

二、施工准备1.施工人员：组织一支具有丰富经验的施工队伍，包括电工、焊工、测量员等。

2.施工材料：配电箱、电缆、电缆桥架、接地线、绝缘胶带、接线端子、电线管、螺栓等。

3.施工工具：扳手、螺丝刀、电焊机、切割机、电钻、线钳、剥线钳等。

4.施工图纸：熟悉施工图纸，了解配电箱线路的布局、规格、要求等。

5.安全措施：制定安全施工方案，确保施工人员的人身安全。

三、施工步骤1.配电箱安装（1）检查配电箱及附件是否完好，符合设计要求。

（2）根据施工图纸，确定配电箱的安装位置，并做好标记。

（3）在安装位置处打好孔，将配电箱固定牢固。

（4）连接配电箱内的母线，确保连接可靠。

2.线路敷设（1）根据施工图纸，确定线路敷设路径。

（2）在敷设路径上打好孔，将电缆桥架安装牢固。

（3）将电缆敷设至桥架上，确保电缆排列整齐、间距合适。

（4）在电缆桥架与配电箱之间连接好接线端子。

3.电缆连接（1）将电缆的一端连接到配电箱的接线端子上。

（2）将电缆的另一端连接到用电设备上。

（3）检查电缆连接是否牢固、可靠。

4.保护装置安装（1）根据施工图纸，确定保护装置的安装位置。

（2）将保护装置安装牢固。

（3）连接保护装置与配电箱、用电设备。

5.接地处理（1）在配电箱、电缆桥架、用电设备等处安装接地线。

（2）将接地线连接到接地体上。

（3）检查接地是否良好。

四、施工注意事项1.施工过程中，严格遵守操作规程，确保施工质量。

2.施工人员必须佩戴安全帽、手套等防护用品。

3.施工过程中，注意防火、防触电、防坠落等安全措施。

4.施工完成后，进行现场检查，确保各项指标符合要求。

五、施工进度安排1.施工准备：2天2.配电箱安装：3天3.线路敷设：5天4.电缆连接：2天5.保护装置安装：1天6.接地处理：1天7.现场检查：1天总计：15天六、施工验收1.施工完成后，由监理单位组织验收。

配电箱（柜）安装施工方案第一章编制依据1.《建筑电气施工质量验收规范 GB50303-2002》2.《建筑工程施工质量验收统一标准 GB50300-2001》3.《电气装置安装工程电气设备交接试验标准 GB50150》4.《电气装置安装工程施工及验收规范 GB50254-96》5.《电气装置安装工程施工及验收规范 GB50255-96》6.《电气装置安装工程施工及验收规范 GB50256-96》7、《电气装置安装工程施工及验收规范 GB50257-96》8、《05D3 电气电力与照明配电装置标准图集》第二章施工准备1. 材料要求:（1）铁制配电箱（柜）：箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于 1.5mm, 但不得采用阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、应为两部定点厂产品, 并有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。

周边平整无损伤, 塑料二层底板厚度不应小于5mm, 并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。

（4）绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。

（5）其它材料：电器仪表, 熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。

2、主要机具:（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳, 活扳子、套筒扳子, 锡锅、锡勺等。

（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3.作业条件:（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时, 墙体结构应弹出施工水平线。

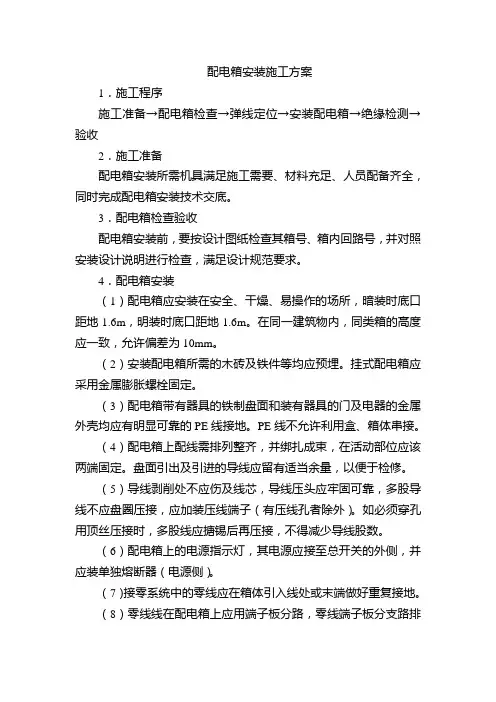

配电箱安装施工方案1．施工程序施工准备→配电箱检查→弹线定位→安装配电箱→绝缘检测→验收2．施工准备配电箱安装所需机具满足施工需要、材料充足、人员配备齐全，同时完成配电箱安装技术交底。

3．配电箱检查验收配电箱安装前，要按设计图纸检查其箱号、箱内回路号，并对照安装设计说明进行检查，满足设计规范要求。

4．配电箱安装（1）配电箱应安装在安全、干燥、易操作的场所，暗装时底口距地1.6m，明装时底口距地1.6m。

在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。

（2）安装配电箱所需的木砖及铁件等均应预埋。

挂式配电箱应采用金属膨胀螺栓固定。

（3）配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE线接地。

PE线不允许利用盒、箱体串接。

（4）配电箱上配线需排列整齐，并绑扎成束，在活动部位应该两端固定。

盘面引出及引进的导线应留有适当余量，以便于检修。

（5）导线剥削处不应伤及线芯，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。

（6）配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。

（7）接零系统中的零线应在箱体引入线处或末端做好重复接地。

（8）零线线在配电箱上应用端子板分路，零线端子板分支路排列位置，应与熔断器相对应。

（9）配电箱上的母线应套上有黄（A相），绿（B相），红（C 相），黑（D相）等颜色色带，双色线为保护地线（黄绿，也称PE 线）。

（10）配电箱上电具、仪表应牢固、平正、整洁，间距均匀，铜端子无松动、启闭灵活，零部件齐全。

5．弹线定位根据设计要求现场找出配电箱位置，并按照箱的外形尺寸进行弹线定位。

通过弹线定位，可以更准确的找出预埋件或者金属膨胀管螺栓的位置。

（1）明装配电箱明装配电箱采用铁架固定和金属膨胀螺栓固定固定两种方式，具体采用何种方式根据配电箱内随机文件确定。

配电箱工程安装施工方案一、工程概述配电箱是工业企业、商业建筑以及住宅的电气配电系统中一个非常重要的设备，它负责电能的分配和控制。

因此，配电箱工程的安装施工工作显得尤为重要。

本工程位于某工业园区新建厂房内，主要包括主配电室以及分配到各个用电设备的次级配电箱。

二、施工准备1. 人员准备：组建施工队伍，具体安排工程技术负责人和施工人员，确保有足够的施工人员完成工程安装任务。

2. 设备准备：准备好所需的施工机具和设备，包括梯子、电动工具、安全带等，并按照相关要求进行检查和维护。

3. 材料准备：采购配电箱安装所需的各种材料和配件，确保材料质量符合国家标准，并对其进行验收和分类存放。

4. 动力资源准备：保证施工现场的动力资源充足，包括电力、水源等，以便保证施工进度。

5. 安全防护准备：准备好必备的安全防护用品，包括安全帽、安全鞋、手套、护目镜等，并严格遵守安全操作规程。

三、施工步骤1. 测量定位：在主配电室和各个次级配电箱的安装位置进行测量，确定合适的位置和安装高度，并用标线做好标示。

2. 架设支架：根据已经确定的位置进行支架的架设，确保支架的牢固稳定，并按照要求进行防腐处理。

3. 安装箱体：按照设计要求，将配电箱箱体安装在支架上，并确保箱体的水平和垂直度，以及箱体之间的间距。

4. 安装电器设备：根据施工图纸，将配电箱内的电器设备，如断路器、照明开关等安装到配电箱内，并连接好电缆和导线。

5. 接地保护：对配电箱进行接地保护，确保接地电阻符合国家标准，并进行必要的接地测试。

6. 软接线：进行配电箱内的软接线操作，包括接线端子的固定、连接线的铺设等，确保接线牢固可靠，并符合电气安全规定。

7. 联网测试：对配电箱进行联网测试，确保各个电器设备的连接正常，电路通畅，没有短路和接触不良现象。

8. 防护装置安装：安装好配电箱的防护装置，包括防护罩、遥控保护、漏电保护等，并进行必要的调试和测试。

9. 清理整理：将施工现场进行清理整理，清除杂物和施工垃圾，保持施工现场的整洁和环境卫生。

完整版配电箱安装工程施工方案一、施工前的准备工作1.安全措施：在施工现场设置明显的警示标志，确保周围人员的安全。

将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。

2.施工材料准备：根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。

确保材料的质量和数量与设计要求相符。

3.施工人员准备：安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。

确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。

二、配电箱的安装1.安装位置选择：根据设计图纸的要求，选择合适的位置进行配电箱的安装。

要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑：根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。

3.接地处理：配电箱必须进行接地处理，确保施工安全。

根据设计要求，将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入：根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。

要求电缆引线的长度合适，能够保证连接端子的牢固可靠。

5.连接装置：根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。

确保连接的牢固可靠，避免出现接线不良或接触不良等问题。

6.标识和清理：在配电箱上对相关部件进行标识，方便后期的检修和维护。

完成安装后，对施工现场进行清理，确保现场整洁。

三、施工中的质量控制1.施工过程中，严格按照设计要求和施工图纸进行施工。

避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。

对配电箱的安装、接线等工作进行质量把关。

3.施工过程中，定期进行检查和验收。

确保施工质量符合要求，并及时进行调整和纠正。

四、施工后的防护和验收1.施工完成后，对整个电气系统进行运行试验。

确保配电箱的各项功能正常运行，并且符合设计要求。

2.进行安全防护措施的安装。

包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。

3.进行验收和交接手续。

一、工程概况本工程为某住宅小区配电箱安装工程，主要内容包括配电箱的安装、接线、调试及送电运行验收。

配电箱作为住宅小区电力供应的重要设备，其安装质量直接关系到用户的用电安全和电力系统的稳定运行。

二、施工准备1. 材料准备：配电箱、导线、绝缘子、电线管、接线端子、接插件、螺丝、螺母、扳手、剥线钳、电笔、万用表等。

2. 工具准备：电钻、扳手、剥线钳、螺丝刀、万用表、绝缘测试仪等。

3. 人员准备：电工、安装工、质检员等。

三、施工步骤1. 施工测量：根据设计图纸，对配电箱安装位置进行测量，确定配电箱安装位置。

2. 配电箱安装：（1）明装配电箱：将配电箱固定在墙上，采用开脚螺栓（胀管螺栓）固定，螺栓长度一般为埋入深度（75～150mm）、箱底板厚度、螺帽和垫圈的厚度之和，再加上5mm左右的出头余量。

（2）暗装配电箱：在砌墙时预留孔洞，预留的深度为配电箱厚度加上洞内壁抹灰的厚度。

在埋配电箱时，箱体与墙之间填以混凝土，将箱体固定住。

3. 管道敷设：（1）电线管敷设：按照设计要求，敷设电线管，管路应平直，转弯处应圆滑。

（2）管口处理：管口应高出基础地面不小于50mm，管口处应做封闭处理。

4. 接线：（1）绝缘测试：对电线进行绝缘测试，确保绝缘良好。

（2）接线：按照设计图纸和规范要求，进行接线，确保接线的正确性和牢固性。

（3）接插件安装：接插件应安装牢固，接触良好。

5. 调试：（1）绝缘测试：对配电箱内各回路进行绝缘测试，确保绝缘良好。

（2）功能测试：对配电箱各功能进行测试，确保功能正常。

6. 送电运行验收：（1）外观检查：检查配电箱外观，确保无损坏、变形等现象。

（2）功能测试：对配电箱各功能进行测试，确保功能正常。

（3）送电运行：将配电箱送电运行，观察运行情况，确保运行稳定。

四、施工质量控制1. 材料质量：选用符合国家标准、厂家生产许可证和安全认证标志的材料。

2. 施工工艺：严格按照设计图纸和规范要求进行施工，确保施工质量。

配电箱安装施工方案(1)
一、施工准备
在进行配电箱的安装施工前，需做好以下准备工作： 1. 确定施工现场及安装位置。

2. 准备所需的安装工具和材料，包括螺丝刀、螺丝批、电缆、端子等。

3. 检查配电箱及配件是否完好，无损坏或异常。

二、安装步骤
1. 定位安装位置
在施工现场根据设计要求确定配电箱的安装位置，需考虑通风散热、操作维护等因素。

2. 安装配电箱
1.将配电箱按照设计要求固定在安装位置上，并使用螺丝进行固定。

2.确保配电箱安装稳固，无晃动及松动现象。

3. 连接电缆
1.根据设计要求将电缆引入配电箱内部，注意区分进线和出线，避免混
乱。

2.将电缆的绝缘层剥除，并通过端子或接线盒连接至配电箱内部。

4. 调试及验收
1.接通电源，验收配电箱的安装情况，确认电源正常输出。

2.检查所有接线是否牢固，无短路及接触不良现象。

三、安全注意事项
1.在进行施工时，务必断开电源，确保安全施工。

2.在操作过程中，应避免水、湿气等对配电箱的影响，以免发生安全事
故。

3.对电缆的连接及绝缘要求严格执行，避免发生火灾及电击事故。

四、施工总结
本篇文档介绍了配电箱安装的施工方案及步骤，通过严谨的施工流程及安全注意事项，可以确保配电箱的安全稳定运行。

在实际施工中，需要严格按照设计要求及施工步骤进行操作，确保施工质量和安全。

一、配电箱安装1、弹线定位根据设计图纸要求找出配电箱安装位置，并按配电箱（盘）外形尺寸进行弹线定位。

配电箱安装底口距地一般为1.5m ，明装电度表板底口距地不小于1.8m。

在同一建筑物内，允许偏差10mm。

2、安装配电箱（盘）的木砖及铁件等均应预埋，配电箱（盘）应采用膨胀螺栓固定。

3、配电箱盘带有器具的铁质盘面和装有器具的门均应由明显可靠的裸软铜线PE线接地。

4、配电箱盘应安装牢固、平正，允许偏差不应大于3mm，配电箱体高50cm以下，允许偏差1.5m。

5、配电箱盘上电器，仪表应牢固、平正、整洁、间距均匀。

铜端子无松动，启闭灵活，零部件齐全。

6、导线引出面板时，面板线控应光滑无毛刺，金属面板应装设绝缘护套。

7、配电箱内应分别设置零线（N）和保护接地线（PE）汇流排，各支路零线和保护地线应在汇流排上接，不得绞接，并应有编号。

8、配电箱内的接地应牢固良好。

保护接地线的界面应按规定选择，并应与设备的主接地端子有效连接。

9、配电箱的箱体及二层金属覆板均应与保护接地电路连接，在订货时应提出设置专用的、不可拆卸的接地螺丝母，其保护接地线界面规定的选择，并应与其专用的接地螺丝有效连接。

PE线不允许利用箱体、盒体串接。

10、安装暗装配电箱时，应拆开配电箱及暗装箱内盘芯、暗装箱等各个步骤时可参照明装配电箱的工序。

11、安装箱体：根据箱体的尺寸先将箱体找好标高及水平尺寸进行弹线定位，根据箱体的的标高及水平尺寸核对入箱的PVC或钢管的长短是否合适，间距是否均匀，排列是否整齐，如管路不合适及时按配管的要求进行调整，然后根据各个管的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。

如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上抹灰。

12、配电箱盘上配线需排列整齐，并绑扎成束，在活动部位应用长钉固定。

盘面引出及引进导线应留有余量，以便于检修。

导线剥削处不应损伤线芯和线芯过长，导线接头应牢固可靠，多股导线应涮洗后再压接，不得减少导线股数。

配电箱安装施工方案
一、项目概述
本文档旨在提供配电箱安装施工方案，确保安全、高效、符合规范的施工过程。

二、安装位置选择
选择合适的安装位置是保证配电箱正常运行的重要因素。

安装位置需满足以下要求：
1. 远离易燃物品和易受潮湿的区域；
2. 空气流通良好，避免过高温度或过低温度；
3. 方便维修和检修。

三、安装步骤
1. 配电箱验收：确认配电箱的质量和规格符合要求。

2. 安装设备：将配电箱按照施工图纸要求进行正确安装。

3. 接线连接：根据电路图纸，接好各项电气设备的线路连接。

4. 接地处理：将配电箱进行良好的接地处理，确保安全使用。

5. 测试运行：安装完毕后进行测试，确保配电箱运行正常。

四、安全注意事项
1. 安全防护：工人在施工过程中必须佩戴好安全帽、防护眼镜等个人防护装备。

2. 施工规范：按照相应的施工规范进行施工，防止出现意外事故。

3. 施工现场整洁：保持施工现场整洁、无杂物，防止发生跌倒或碰撞事故。

4. 禁止用旧材料：施工过程中不得使用旧材料，确保设备的质量和可靠性。

五、施工验收
1. 安装完成后，进行必要的检查和测试，确保配电箱安装符合规范。

2. 检查各项接线是否正确、牢固，无松动情况。

3. 进行测试运行，检验配电箱的运行情况。

以上是配电箱安装施工方案的基本内容，希望能帮助到您！。

一、配电箱安装要求：1、配电箱应安装在安全、干燥、易操作的场所。

配电箱安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。

在同一建筑物内，同类箱的高度应一致，允许偏差为10mm。

2、安装配电箱所需的木砖及铁件等均应预埋。

挂式配电箱应采用金属膨胀螺栓固定。

3、铁制配电箱均需先刷一遍防锈漆，再刷灰油漆二道。

预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。

导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。

4、配电箱带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。

5、配电箱配线排列整齐，并绑扎成束，在活动部位应固定。

盘面引出及引进的导线应留有适当余度，以便于检修。

6、导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。

如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。

7、配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。

8、垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。

横装者左侧（面对盘面）接电源，右侧接负荷。

9、配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。

盘面闸具位置应与支路相对应，其下面应装设卡片框，标明路别及容量。

10、TN-C低压配电系统中的中性线N应在箱体或盘面上，引入接地干线处做好重复接地。

11、照明配电箱内的交流，直流或不同电压等级的电源，并具有明显标志。

12、照明配电箱不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱应阻燃处理。

13、照明配电箱内，应分别设置中性N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。

14、磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防止对地放电。

配电箱安装施工方案1. 引言本文档为配电箱安装施工方案，旨在说明配电箱的安装流程和相关注意事项。

配电箱是电力系统中的重要设备，用于将主电线路的电能分配到各个电力用户，保障电力供应的稳定和安全。

正确的安装和施工是保证配电箱正常运行的关键。

2. 安装前准备在进行配电箱安装之前，需要进行以下准备工作：2.1 设计方案根据实际需求，制定配电箱的设计方案，包括电路布置、设备选型、电线规格等。

确保设计方案符合国家、行业和地方的相关规范。

2.2 施工图纸根据设计方案制作施工图纸，明确配电箱的安装位置、尺寸和布线方式等。

2.3 材料准备根据设计方案和施工图纸，准备相应的配电箱、电线、开关、插座等材料。

2.4 工具准备准备常用电工工具，如螺丝刀、剥线钳、电笔等，以及必要的安全设备，如绝缘手套、绝缘鞋等。

3. 安装步骤按照以下步骤进行配电箱的安装：3.1 安装位置选择根据施工图纸确定配电箱的安装位置，考虑到安全、通风和维修便捷性等因素。

3.2 安装固定使用螺丝和螺母将配电箱固定在墙面或地面上，并确保牢固可靠。

3.3 连接电源根据设计方案，将主电线路与配电箱的进线口连接，并使用绝缘套管保护电线连接处。

3.4 布置开关插座根据设计方案和实际需求，将开关和插座等设备安装在配电箱上，并连接相应的电线。

3.5 路线布置根据施工图纸和设计方案，将各个分支线路的电线布置在配电箱内，并注意保持清晰的布线路径，避免交叉或纠缠。

3.6 接线按照设计方案，将电线连接到相应的开关、插座和断路器上，并进行绝缘处理。

3.7 整理维护完成配电箱的安装后，对电线和设备进行整理和维护，确保线路清晰、安全可靠。

4. 注意事项在配电箱的安装过程中，请注意以下事项：4.1 安全保护在进行安装工作时，务必戴好绝缘手套和绝缘鞋，确保自身安全。

需特别注意避免触电、插拔电线时断电、防止漏电等安全问题。

4.2 规范操作根据国家和行业的相关规范，对配电箱进行正确的操作和安装，确保符合安全和质量要求。

配电箱安装施工方案一、引言配电箱是供电系统中的重要组成部分，它起到对电能进行分配、保护和控制的作用。

配电箱的安装施工方案对于确保电力系统的安全运行至关重要。

本文档将详细介绍配电箱安装施工方案。

二、施工准备1. 设计方案确认在施工开始之前，施工人员应确保已经获得了有效的设计方案，包括配电箱的布置图、电缆线路图和设备列表等。

2. 材料及设备准备施工人员应根据设计方案提前准备好所需的材料和设备。

材料包括配电箱、导线、接线端子、标识标牌等。

3. 工具准备施工人员应准备好所需的施工工具，如电动螺丝刀、电钻、电钳、切割机等。

4. 人员组织根据工作量和施工进度，合理组织施工人员，确保施工的顺利进行。

三、施工步骤1. 安装配电箱根据设计方案中的布置图，确定配电箱的位置，并使用螺丝固定在墙壁或者支架上。

确保配电箱的安装稳固，并方便维护和操作。

2. 连接导线根据设计方案中的电缆线路图，将导线连接到配电箱的接线端子上。

在连接过程中，需要确保导线接头牢固可靠，接触良好，并进行绝缘处理。

3. 配置保护设备根据设计方案的要求，在配电箱中配置相应的保护设备，如熔断器、漏电保护器、过载保护器等。

确保这些保护设备能够有效地对电力系统进行保护。

4. 标识标牌在配电箱及其附近的位置设置标识标牌，用以标识配电箱的功能、额定电流、注意事项等。

这样可以方便电力系统的操作和维护人员进行识别和操作。

5. 检查测试在施工完成之后，进行配电箱的检查和测试工作。

包括检查连接是否牢固，保护设备是否正常工作等。

确保配电箱安装施工的质量和可靠性。

四、安全注意事项1. 施工人员应全程佩戴好安全防护用品，如安全帽、防护眼镜、绝缘手套等。

2. 在施工过程中，应确保配电箱和周围环境干燥，并保持适当的通风。

3. 严禁在配电箱工作时带有金属饰品或穿戴带有导电材料的服装，以避免触电事故的发生。

4. 配电箱安装施工完成后，应进行完整的检查和测试，确保配电箱和相关设备的安全。

配电箱安装工程施工方案一、埋管穿线安装工程1、工艺流程：弹线定位→加工管弯→安装盒箱→暗敷管路→穿线→配电箱安装2、弹线定位：1）根据设计图要求，在墙面确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。

2）根据设计图灯位要求，进行测量后，标注出灯头盒的准确位置尺寸。

3）墙面剔槽稳埋开关盒弹线。

根据设计图要求，在砖墙需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。

3、加工管弯：1）阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行。

2）热煨法：用加热器具均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。

不得因煨弯使管出现烤伤、变色、破裂等现象。

4、隐埋盒、箱：1）盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。

2）砖墙隐埋盒、箱：A、剔洞隐埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。

洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。

依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆凝固后，再接短管入盒、箱。

B、顶板隐埋灯头盒：埋灯头盒。

根据设计图标注出灯位的位置尺寸，先打孔，然后由下向上剔洞，洞口下小上大。

将盒子配上相应的固定体放入洞中，并固定好吊板，待配管后用高标号水泥砂浆稳埋牢固。

二、配电箱(柜)安装工程1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。

配电箱安装工程施工方案一、项目概述本次项目是在大型商业综合体中进行的配电箱安装工程，包括一楼至十二楼的所有楼层。

该项目的目的是为商业综合体的各个部门提供稳定可靠的电力供应，以确保正常运营。

二、施工准备1.施工前需与商业综合体的建筑物管理部门协商并取得施工许可。

2.确定施工所需的人员和材料，并进行统一调配。

3.对施工现场进行安全检查，确保施工场地的安全、整洁，并采取必要的安全防护措施。

4.对施工现场进行标示并划定作业区域。

三、施工步骤1.安装位置确认：根据设计图纸和实际现场情况，确定每个楼层配电箱的安装位置。

2.配电箱制作：根据设计要求，制作配电箱的底座和支架，并进行焊接、打磨和喷涂处理。

3.配电箱安装：将制作好的配电箱安装到所指定的位置，并进行固定。

确保配电箱安装牢固稳定。

4.接线工作：根据电气设计图纸，进行配电箱的接线工作。

首先进行主干线的接线，然后对所有的分支线进行接线。

确保接线连接牢固、正确无误。

5.电力测试：在完成接线工作后，对配电箱进行电力测试，确保电力供应正常。

测试包括电流、电压、接地等项目。

6.外观整理：对已经安装完毕的配电箱进行外观整理和清洁，确保外观美观。

7.记录报告：在施工过程中，记录施工的每个步骤和细节，编写施工报告。

四、质量控制1.按照相关标准和规定进行施工，确保安全可靠。

2.在施工前对材料进行检查，确保材料质量合格。

3.施工过程中进行多次检查和验收，确保工程质量符合要求。

4.在施工完成后进行终验，并颁发终验报告。

五、安全措施1.施工前需组织相关人员参加安全培训，确保施工人员了解相关安全操作规范。

2.施工现场设置明显的安全警示标识，指示安全区域和禁止区域。

3.强制使用安全防护用品，如安全帽、手套、工作服、防护鞋等。

4.定期对施工现场进行安全巡查，并对发现的隐患及时处理。

5.配备相应的灭火设备，并进行维护保养。

总结：以上是一份针对配电箱安装工程的施工方案。

在施工过程中，要严格按照相关标准和规定进行操作，确保工程质量合格，并采取必要的安全措施，确保施工人员的人身安全和财产安全。

配电箱安装施工方案配电箱安装施工方案一、施工前准备工作1. 安全防护工作：设置警示标志，围挡施工区域，保证施工现场的安全。

2. 熟悉技术要求和图纸：施工人员应仔细研读配电箱安装图纸和技术要求，了解施工流程和工作要求。

3. 准备施工工具和材料：根据施工需要准备好所需的工具和材料，包括电钻、扳手、螺丝刀、电线、电缆等。

二、安装配电箱1. 安装位置选择：根据设计要求和现场情况选择合适的位置安装配电箱，确保配电箱离地面高度符合要求，并且方便操作和维护。

2. 固定配电箱：将配电箱进行固定，可以使用U型角铁和螺栓将配电箱固定在墙壁上。

确保固定牢固稳定。

3. 连接电缆和电线：根据设计要求，将电缆和电线进行连接，确保连接牢固可靠，并且接线正确。

需要注意的是，根据电缆和电线的规格要求进行正确的连接，避免过载和短路。

4. 连接开关和插座：根据设计要求，在配电箱上安装开关和插座。

要确保开关和插座安装牢固，接线正确，并且符合安全要求。

5. 进行电气绝缘：安装完成后，对配电箱进行电气绝缘检测，确保配电箱没有漏电和短路现象。

6. 进行功能测试：安装完成后，对配电箱进行功能测试，确认所有功能正常，电线和电缆无短路和过载。

三、施工后的清理工作1. 清理现场：施工完成后，将施工现场进行清理，清除杂物和垃圾，并将工具和设备妥善摆放。

2. 整理施工记录：将施工过程中的记录整理、归档，包括技术要求、图纸、验收记录等。

3. 安全防护撤除：确认施工区域安全后，撤除警示标志和围挡。

以上是配电箱安装施工方案的基本步骤和注意事项。

在施工中，要严格按照技术要求和图纸进行操作，确保施工安全和质量。

同时，要根据现场实际情况进行灵活调整，并保持良好的沟通和协作，确保施工顺利进行。

配电箱安装施工方案及工艺方法一、施工前准备1.确定施工方案和设计图纸，明确施工要求和技术要求。

2.采购所需的材料和设备，保证施工进度和质量。

二、安装配电箱1.根据设计图纸确定配电箱的安装位置，确定固定方式。

2.根据固定方式，进行地面或墙面的准备工作，确保基础牢固可靠。

3.进行配电箱的安装，首先确定配电箱的位置和高度，使用水平仪进行水平校准，安装并固定固定件。

4.安装箱体部件，首先安装箱盖，确保箱体整体密封性能，然后按照设计要求安装分隔板、导线槽等。

三、接线与布线1.根据设计要求进行进线、出线和分线的接线，确保连接的牢固可靠，导线的规格和数量要符合设计要求。

2.进行导线的布线工作，根据设计要求确定导线的走向和长度，进行导线的搭设和固定。

3.使用导线夹或端子连接器进行导线的连接，确保导线间的连接牢固可靠，并进行绝缘处理。

四、设备和仪表安装1.根据设计要求和技术规范进行设备和仪表的安装，首先进行设备的定位和固定，然后进行仪表的连接和固定。

2.连接设备和仪表的导线，确保连接牢固可靠，并进行绝缘处理。

3.进行设备和仪表的调试和试运行，检验其正常工作。

4.根据需要对设备和仪表进行标识，方便维护和管理。

五、防护与安全1.安装完毕后，对配电箱进行外观和内部的清洁，确保配电箱的干净整洁。

2.对配电箱进行防护，包括配电箱的防尘、防水、防火等防护措施，确保配电箱的安全运行。

3.对施工现场进行整理，清除垃圾和杂物，保持施工环境的整洁和安全。

六、施工质量控制1.在施工过程中，进行验收工作，确保施工进程和质量符合设计要求。

2.进行施工过程的监督和检查，及时解决施工中的问题和难点。

3.施工完毕后进行整体验收，对施工质量进行评估和检查，保证施工质量达到设计要求。

4.编写相关施工记录和报告，进行施工档案的整理和归档。

以上是配电箱安装施工方案及工艺方法的一些基本步骤，施工单位在具体施工过程中应根据设计要求、技术规范和现场实际情况进行调整和操作。
