现浇泡沫混凝土保温层施工工艺

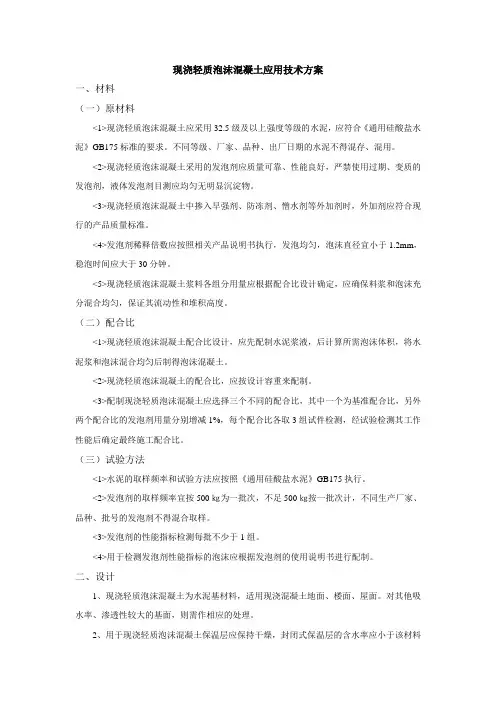

现浇轻质泡沫混凝土应用技术方案一、材料（一）原材料<1>现浇轻质泡沫混凝土应采用32.5级及以上强度等级的水泥，应符合《通用硅酸盐水泥》GB175标准的要求。

不同等级、厂家、品种、出厂日期的水泥不得混存、混用。

<2>现浇轻质泡沫混凝土采用的发泡剂应质量可靠、性能良好，严禁使用过期、变质的发泡剂，液体发泡剂目测应均匀无明显沉淀物。

<3>现浇轻质泡沫混凝土中掺入早强剂、防冻剂、憎水剂等外加剂时，外加剂应符合现行的产品质量标准。

<4>发泡剂稀释倍数应按照相关产品说明书执行，发泡均匀，泡沫直径宜小于1.2mm，稳泡时间应大于30分钟。

<5>现浇轻质泡沫混凝土浆料各组分用量应根据配合比设计确定，应确保料浆和泡沫充分混合均匀，保证其流动性和堆积高度。

（二）配合比<1>现浇轻质泡沫混凝土配合比设计，应先配制水泥浆液，后计算所需泡沫体积，将水泥浆和泡沫混合均匀后制得泡沫混凝土。

<2>现浇轻质泡沫混凝土的配合比，应按设计容重来配制。

<3>配制现浇轻质泡沫混凝土应选择三个不同的配合比，其中一个为基准配合比，另外两个配合比的发泡剂用量分别增减1%，每个配合比各取3组试件检测，经试验检测其工作性能后确定最终施工配合比。

（三）试验方法<1>水泥的取样频率和试验方法应按照《通用硅酸盐水泥》GB175执行。

<2>发泡剂的取样频率宜按500㎏为一批次，不足500㎏按一批次计，不同生产厂家、品种、批号的发泡剂不得混合取样。

<3>发泡剂的性能指标检测每批不少于1组。

<4>用于检测发泡剂性能指标的泡沫应根据发泡剂的使用说明书进行配制。

二、设计1、现浇轻质泡沫混凝土为水泥基材料，适用现浇混凝土地面、楼面、屋面。

对其他吸水率、渗透性较大的基面，则需作相应的处理。

2、用于现浇轻质泡沫混凝土保温层应保持干燥，封闭式保温层的含水率应小于该材料在当地自然风干状态下的平均含水率。

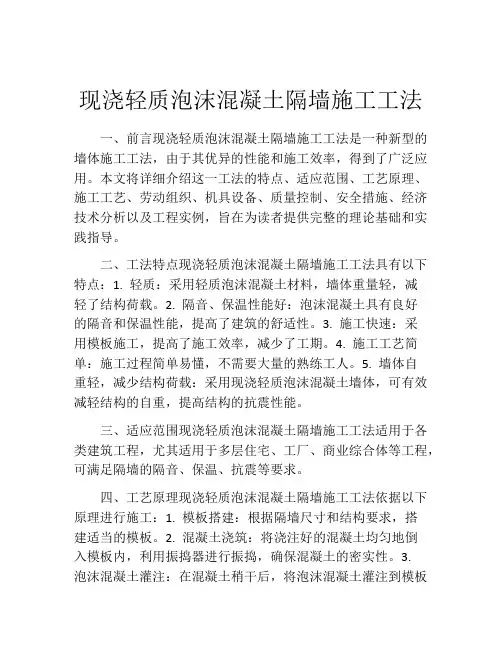

现浇轻质泡沫混凝土隔墙施工工法一、前言现浇轻质泡沫混凝土隔墙施工工法是一种新型的墙体施工工法，由于其优异的性能和施工效率，得到了广泛应用。

本文将详细介绍这一工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例，旨在为读者提供完整的理论基础和实践指导。

二、工法特点现浇轻质泡沫混凝土隔墙施工工法具有以下特点：1. 轻质：采用轻质泡沫混凝土材料，墙体重量轻，减轻了结构荷载。

2. 隔音、保温性能好：泡沫混凝土具有良好的隔音和保温性能，提高了建筑的舒适性。

3. 施工快速：采用模板施工，提高了施工效率，减少了工期。

4. 施工工艺简单：施工过程简单易懂，不需要大量的熟练工人。

5. 墙体自重轻，减少结构荷载：采用现浇轻质泡沫混凝土墙体，可有效减轻结构的自重，提高结构的抗震性能。

三、适应范围现浇轻质泡沫混凝土隔墙施工工法适用于各类建筑工程，尤其适用于多层住宅、工厂、商业综合体等工程，可满足隔墙的隔音、保温、抗震等要求。

四、工艺原理现浇轻质泡沫混凝土隔墙施工工法依据以下原理进行施工：1. 模板搭建：根据隔墙尺寸和结构要求，搭建适当的模板。

2. 混凝土浇筑：将浇注好的混凝土均匀地倒入模板内，利用振捣器进行振捣，确保混凝土的密实性。

3.泡沫混凝土灌注：在混凝土稍干后，将泡沫混凝土灌注到模板中，形成轻质隔墙。

4. 养护：对已浇注完成的隔墙进行适当的养护，保证混凝土的强度和稳定性。

五、施工工艺现浇轻质泡沫混凝土隔墙施工工艺包括以下几个阶段：1. 模板准备：根据隔墙的尺寸要求，搭建合适的模板，并进行调整和固定。

2. 混凝土浇筑：按照设计要求，将混凝土倒入模板中，并使用振捣器进行振捣，确保混凝土的密实性。

3. 泡沫混凝土灌注：在混凝土稍干后，将泡沫混凝土灌注到模板内，形成轻质隔墙。

4. 养护：对已灌注完成的泡沫混凝土进行适当的养护，保证其强度和稳定性。

六、劳动组织现浇轻质泡沫混凝土隔墙施工工法所需的劳动组织包括：项目经理、工程师、现场主管、技术员、施工人员等。

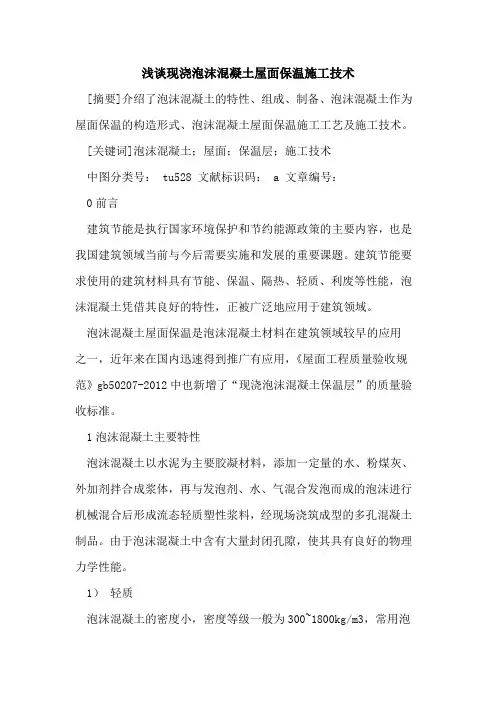

浅谈现浇泡沫混凝土屋面保温施工技术[摘要]介绍了泡沫混凝土的特性、组成、制备、泡沫混凝土作为屋面保温的构造形式、泡沫混凝土屋面保温施工工艺及施工技术。

[关键词]泡沫混凝土；屋面；保温层；施工技术中图分类号： tu528 文献标识码： a 文章编号：0前言建筑节能是执行国家环境保护和节约能源政策的主要内容，也是我国建筑领域当前与今后需要实施和发展的重要课题。

建筑节能要求使用的建筑材料具有节能、保温、隔热、轻质、利废等性能，泡沫混凝土凭借其良好的特性，正被广泛地应用于建筑领域。

泡沫混凝土屋面保温是泡沫混凝土材料在建筑领域较早的应用之一，近年来在国内迅速得到推广有应用，《屋面工程质量验收规范》gb50207-2012中也新增了“现浇泡沫混凝土保温层”的质量验收标准。

1泡沫混凝土主要特性泡沫混凝土以水泥为主要胶凝材料，添加一定量的水、粉煤灰、外加剂拌合成浆体，再与发泡剂、水、气混合发泡而成的泡沫进行机械混合后形成流态轻质塑性浆料，经现场浇筑成型的多孔混凝土制品。

由于泡沫混凝土中含有大量封闭孔隙，使其具有良好的物理力学性能。

1）轻质泡沫混凝土的密度小，密度等级一般为300~1800kg/m3，常用泡沫混凝土的密度等级为500~1000kg/m3。

由于泡沫混凝土的密度小，可有效降低建筑物自重，具有显著的经济效益。

2）保温隔热性能好由于泡沫混凝土中含有大量封闭的细小孔隙，因此具有良好的热工性能，即良好的保温隔热性能，这是普通混凝土所不具备的。

通常密度等级在500~1000kg/m3范围的泡沫混凝土，导热系数在0.12~0.27w/(m·k)之间。

因此，采用泡沫混凝土作为建筑物屋面保温材料，具有良好的节能效果。

3）隔音耐火性能好泡沫混凝土属多孔材料，因此它也是一种良好的隔音材料。

泡沫混凝土是无机材料，耐热可达500℃以上，不存在热分解，从而具有良好的耐火性，在建筑物上使用，可提高建筑物的防火性能。

4）环保泡沫混凝土主要原材料为水泥和发泡剂，发泡剂大都接近中性，不含苯、甲醛等有害物质。

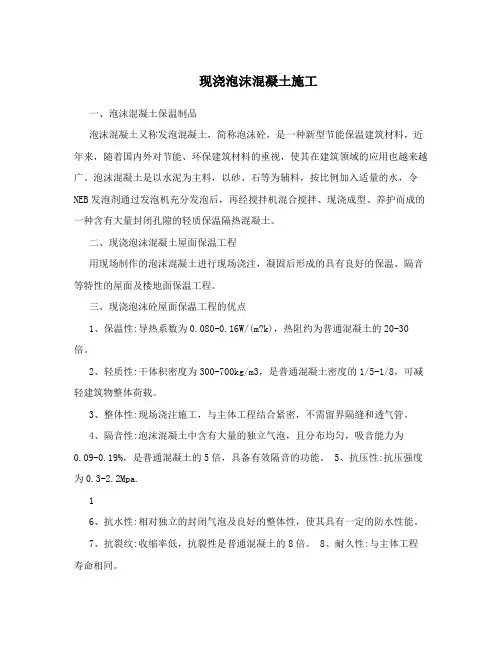

现浇泡沫混凝土施工一、泡沫混凝土保温制品泡沫混凝土又称发泡混凝土，简称泡沫砼，是一种新型节能保温建筑材料，近年来，随着国内外对节能、环保建筑材料的重视，使其在建筑领域的应用也越来越广。

泡沫混凝土是以水泥为主料，以砂、石等为辅料，按比例加入适量的水，令NEB发泡剂通过发泡机充分发泡后，再经搅拌机混合搅拌、现浇成型、养护而成的一种含有大量封闭孔隙的轻质保温隔热混凝土。

二、现浇泡沫混凝土屋面保温工程用现场制作的泡沫混凝土进行现场浇注，凝固后形成的具有良好的保温、隔音等特性的屋面及楼地面保温工程。

三、现浇泡沫砼屋面保温工程的优点1、保温性:导热系数为0.080-0.16W/(m?k)，热阻约为普通混凝土的20-30倍。

2、轻质性:干体积密度为300-700kg/m3，是普通混凝土密度的1/5-1/8，可减轻建筑物整体荷载。

3、整体性:现场浇注施工，与主体工程结合紧密，不需留界隔缝和透气管。

4、隔音性:泡沫混凝土中含有大量的独立气泡，且分布均匀，吸音能力为0.09-0.19%，是普通混凝土的5倍，具备有效隔音的功能。

5、抗压性:抗压强度为0.3-2.2Mpa.16、抗水性:相对独立的封闭气泡及良好的整体性，使其具有一定的防水性能。

7、抗裂纹:收缩率低，抗裂性是普通混凝土的8倍。

8、耐久性:与主体工程寿命相同。

9、施工简单:平屋面无需另做找坡层。

10、经济性:比其它屋面保温材料综合造价低20-50%。

四、物理性能指标项目指标干容重，kg/m3 300 350 400 450 500 550 600 700抗压强度MPa 7天 ?0.5 ?0.6 ?0.7 ?0.9 ?1.0 ?1.2 ?1.6 ?2.0 28天 ?1.5 ?2.0 ?2.5 ?3.0 ?3.5 ?4.0 ?4.5 ?5.5导热系数，W/MK ?0.070 ?0.077 ?0.080 ?0.80 ?0.90 ?0.10 ?0.13 ?0.16 抗渗性，mm 水平下降高度?5mm抗冻性5(采暖地区)，% 强度损失?25，质量损失?5五、施工1、施工准备材料要求及主要机具:水泥:宜用325号以上的普通硅酸盐水泥，亦可用矿渣硅酸盐水泥，有侵蚀性介质作用时，应按设计要求选用。

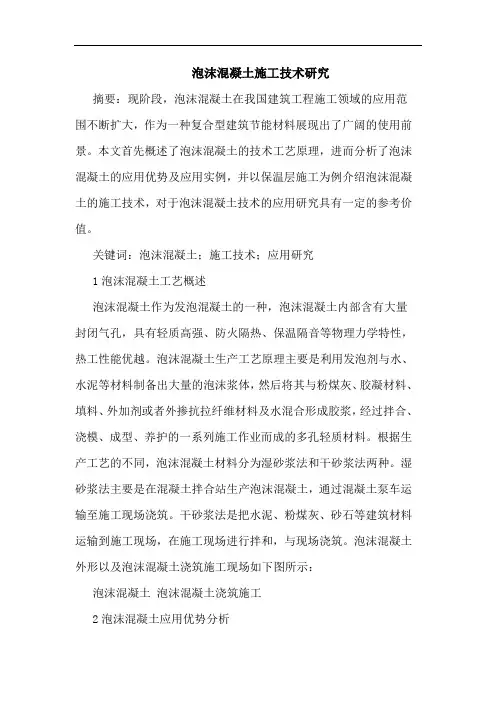

泡沫混凝土施工技术研究摘要：现阶段，泡沫混凝土在我国建筑工程施工领域的应用范围不断扩大，作为一种复合型建筑节能材料展现出了广阔的使用前景。

本文首先概述了泡沫混凝土的技术工艺原理，进而分析了泡沫混凝土的应用优势及应用实例，并以保温层施工为例介绍泡沫混凝土的施工技术，对于泡沫混凝土技术的应用研究具有一定的参考价值。

关键词：泡沫混凝土；施工技术；应用研究1泡沫混凝土工艺概述泡沫混凝土作为发泡混凝土的一种，泡沫混凝土内部含有大量封闭气孔，具有轻质高强、防火隔热、保温隔音等物理力学特性，热工性能优越。

泡沫混凝土生产工艺原理主要是利用发泡剂与水、水泥等材料制备出大量的泡沫浆体，然后将其与粉煤灰、胶凝材料、填料、外加剂或者外掺抗拉纤维材料及水混合形成胶浆，经过拌合、浇模、成型、养护的一系列施工作业而成的多孔轻质材料。

根据生产工艺的不同，泡沫混凝土材料分为湿砂浆法和干砂浆法两种。

湿砂浆法主要是在混凝土拌合站生产泡沫混凝土，通过混凝土泵车运输至施工现场浇筑。

干砂浆法是把水泥、粉煤灰、砂石等建筑材料运输到施工现场，在施工现场进行拌和，与现场浇筑。

泡沫混凝土外形以及泡沫混凝土浇筑施工现场如下图所示：泡沫混凝土泡沫混凝土浇筑施工2泡沫混凝土应用优势分析在建筑工程中，由于泡沫混凝土含有大量封闭的细小、均匀分散的孔隙，同时具有良好的物理力学性能，应用优势非常显著，主要体现在以下几方面：（1）泡沫混凝土轻质高强。

泡沫混凝土具有孔隙率大、密度较小的特点，建筑工程施工中常用的泡沫混凝土密度等级一般为300-1200kg/m3。

由于泡沫混凝土的密度相对普通混凝土或其他建筑材料较小，因此泡沫混凝土在建筑物的内外墙体、立柱、楼面以及建筑层面等结构中被广泛应用，可以降低25%-40%的建筑自重。

作为建筑物结构构件施工使用泡沫混凝土代替普通混凝土，可以提高构件的承截力，降低工程施工成本。

（2）隔音耐火性能较好。

由于泡沫混凝土属于多孔材料，因而吸音效果较好，可以作为建筑物的楼层与地下建筑物顶层处的隔音层，进而减少环境噪音对居民生活的影响。

建筑泡沫混凝土的保温层施工工艺探讨作者：陈小梅来源：《城市建设理论研究》2013年第18期摘要：以无机材料代替有机材料做保温是近年来建筑行业及科技发展的必然趋势。

泡沫混凝土与聚苯板、聚苯保温颗粒等材料做墙体保温相比较而言，具有防火、耐久、隔声、绿色环保低碳等优势。

泡沫混凝土有造价低，可现浇自保温墙体、非承重墙体、产品密度低、易于成型、工艺简单、材料来源广泛、投资小、易于普及等优点。

关键词：泡沫混凝土，保温隔热，施工，工艺中图分类号： TU37文献标识码：A 文章编号：1、概况近年，随着以聚苯板为代表的建筑保温体系存在的火灾隐患、脱落隐患、耐久性问题、服役期后的巨量垃圾问题等逐渐暴露，社会各界呼吁淘汰泡沫聚苯、泡沫聚氨酯等有机保温材料的声浪日高。

在央视文化中心特大火灾之后，这一呼吁声浪更掀高潮，因此，在建筑节能中以无机保温取代有机保温，已无多少悬念，其变革也只是时间问题。

在未来的建筑保温节能中，泡沫混凝土很有可能成为其主导材料。

2、工艺流程2.1工艺原理泡沫混凝土是用机械方法将泡沫水溶液加压制成均匀封闭的气泡组成的泡沫，然后将泡沫注入到由水泥、集料、掺合料、水及各种外加剂等制成的浆料中，再经混合搅拌，浇筑成型，养护而成的轻质多孔材料2.2施工操作要点（1）根据设计要求，试配泡沫混凝土，确定其水泥、发泡剂、水、集料及外加剂等的掺量。

（2）清理基层上的尘土、杂物和积水。

（3）按照泡沫混凝土层的设计厚度、设计坡度，用水泥砂浆贴点标高（贴灰饼），再拉线，冲筋。

若设计无规定坡度值，坡度值宜为2%。

（3）在屋面与女儿墙交界处及凸出屋面的构造物四周埋设分格条。

（4）在基层上洒水湿润，然后涂刷一道素水泥浆。

（5）在发泡瓶内加入发泡剂及发泡剂量12～13倍的水充气加压3～6分钟，待空压机气压升压到0.6～0.8MPa后停机待用。

（6）在搅拌机内加入水和抗拉纤维（按0.7kg/m3配料）搅拌1～2分钟，再按水泥、砂及外加剂等的先后顺序加入搅拌机内搅拌2～3分钟形成稠状浓液，随后加入泡沫搅拌。

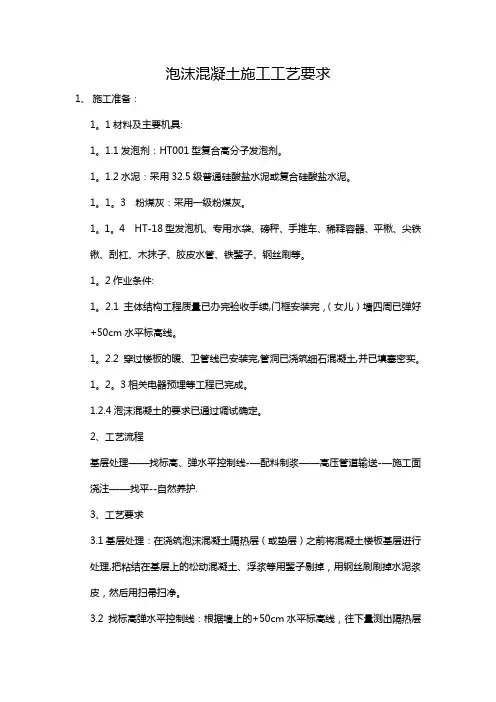

泡沫混凝土施工工艺要求1、施工准备：1。

1材料及主要机具:1。

1.1发泡剂：HT001型复合高分子发泡剂。

1。

1.2水泥：采用32.5级普通硅酸盐水泥或复合硅酸盐水泥。

1。

1。

3 粉煤灰：采用一级粉煤灰。

1。

1。

4 HT-18型发泡机、专用水袋、磅秤、手推车、稀释容器、平楸、尖铁锹、刮杠、木抹子、胶皮水管、铁錾子、钢丝刷等。

1。

2作业条件:1。

2.1主体结构工程质量已办完验收手续,门框安装完，（女儿）墙四周已弹好+50cm水平标高线。

1。

2.2 穿过楼板的暖、卫管线已安装完,管洞已浇筑细石混凝土,并已填塞密实。

1。

2。

3相关电器预埋等工程已完成。

1.2.4泡沫混凝土的要求已通过调试确定。

2、工艺流程基层处理——找标高、弹水平控制线-—配料制浆——高压管道输送-—施工面浇注——找平--自然养护.3、工艺要求3.1基层处理：在浇筑泡沫混凝土隔热层（或垫层）之前将混凝土楼板基层进行处理,把粘结在基层上的松动混凝土、浮浆等用錾子剔掉，用钢丝刷刷掉水泥浆皮，然后用扫帚扫净。

3.2 找标高弹水平控制线：根据墙上的+50cm水平标高线，往下量测出隔热层标高，有条件时可弹在四周墙上。

3。

3配料制浆:将水泥和粉煤灰,计量以后加入搅拌机,将百分之十发泡剂水溶液制成1㎜左右微细均匀泡沫，然后将泡沫加入搅拌机;泡沫和水泥浆混合均匀，制成泡沫混凝土料浆。

3.4高压管道输送:开动发泡机，将制成的泡沫混凝土料浆用浇注泵泵送至施工面;3.5 浇注成型:将泡沫混凝土料浆浇注到施工面上。

3。

5。

1每天搅拌泡沫混凝土料浆应调试确定料浆密度在600 kg/m3左右，判定发泡情况正常后方可施工。

3.5。

2施工浇注中随时观察、检查料浆发泡浇注情况、流动性大小，并严格控制浇注厚度、表面平整度。

3。

5.3铺设泡沫混凝土前先在基层上洒水湿润，然后从一端开始铺设。

3。

6找平：泡沫混凝土初凝后,以墙上水平标高线及找平线为准检查平整度,高的铲掉，凹处补平。

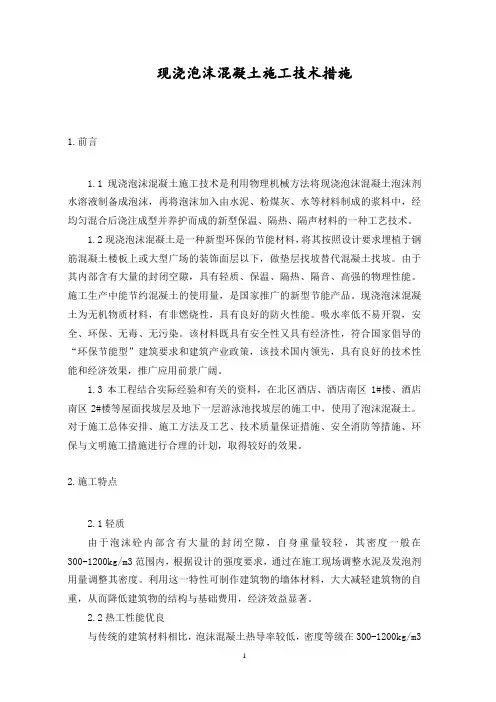

现浇泡沫混凝土施工技术措施1.前言1.1现浇泡沫混凝土施工技术是利用物理机械方法将现浇泡沫混凝土泡沫剂水溶液制备成泡沫，再将泡沫加入由水泥、粉煤灰、水等材料制成的浆料中，经均匀混合后浇注成型并养护而成的新型保温、隔热、隔声材料的一种工艺技术。

1.2现浇泡沫混凝土是一种新型环保的节能材料，将其按照设计要求埋植于钢筋混凝土楼板上或大型广场的装饰面层以下，做垫层找坡替代混凝土找坡。

由于其内部含有大量的封闭空隙，具有轻质、保温、隔热、隔音、高强的物理性能。

施工生产中能节约混凝土的使用量，是国家推广的新型节能产品。

现浇泡沫混凝土为无机物质材料，有非燃烧性，具有良好的防火性能。

吸水率低不易开裂，安全、环保、无毒、无污染。

该材料既具有安全性又具有经济性，符合国家倡导的“环保节能型”建筑要求和建筑产业政策，该技术国内领先，具有良好的技术性能和经济效果，推广应用前景广阔。

1.3本工程结合实际经验和有关的资料，在北区酒店、酒店南区1#楼、酒店南区2#楼等屋面找坡层及地下一层游泳池找坡层的施工中，使用了泡沫混凝土。

对于施工总体安排、施工方法及工艺、技术质量保证措施、安全消防等措施、环保与文明施工措施进行合理的计划，取得较好的效果。

2.施工特点2.1轻质由于泡沫砼内部含有大量的封闭空隙，自身重量较轻，其密度一般在300-1200kg/m3范围内，根据设计的强度要求，通过在施工现场调整水泥及发泡剂用量调整其密度。

利用这一特性可制作建筑物的墙体材料，大大减轻建筑物的自重，从而降低建筑物的结构与基础费用，经济效益显著。

2.2热工性能优良与传统的建筑材料相比，泡沫混凝土热导率较低，密度等级在300-1200kg/m3之间的泡沫混凝土，热导率常在0.09-0.13w/m·k之间。

不但具有良好的保温性能，而且隔热效果显著。

2.3隔音效果优良泡沫混凝土是多孔型材料，因此它是一种具有一定吸音能力的材料，吸音性能比砖墙大约高5-10倍。

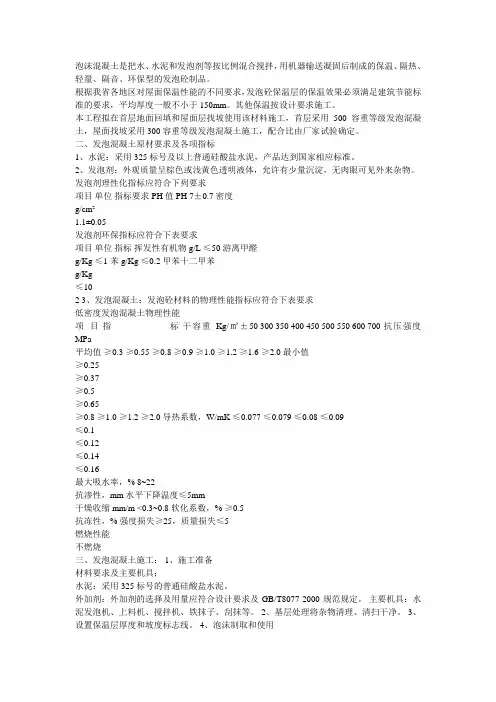

泡沫混凝土是把水、水泥和发泡剂等按比例混合搅拌，用机器输送凝固后制成的保温、隔热、轻量、隔音、环保型的发泡砼制品。

根据我省各地区对屋面保温性能的不同要求，发泡砼保温层的保温效果必须满足建筑节能标准的要求，平均厚度一般不小于150mm。

其他保温按设计要求施工。

本工程拟在首层地面回填和屋面层找坡使用该材料施工，首层采用500容重等级发泡混凝土，屋面找坡采用300容重等级发泡混凝土施工，配合比由厂家试验确定。

二、发泡混凝土原材要求及各项指标1、水泥：采用325标号及以上普通硅酸盐水泥，产品达到国家相应标准。

2、发泡剂：外观质量呈棕色或浅黄色透明液体，允许有少量沉淀，无肉眼可见外来杂物。

发泡剂理性化指标应符合下列要求项目单位指标要求 PH值 PH 7±0.7 密度g/cm²1.1±0.05发泡剂环保指标应符合下表要求项目单位指标挥发性有机物 g/L ≤50 游离甲醛g/Kg ≤1 苯 g/Kg ≤0.2 甲苯十二甲苯g/Kg≤102 3、发泡混凝土：发泡砼材料的物理性能指标应符合下表要求低密度发泡混凝土物理性能项目指标干容重Kg/㎡±50 300 350 400 450 500 550 600 700 抗压强度MPa平均值≥0.3 ≥0.55 ≥0.8 ≥0.9 ≥1.0 ≥1.2 ≥1.6 ≥2.0 最小值≥0.25≥0.37≥0.5≥0.65≥0.8 ≥1.0 ≥1.2 ≥2.0 导热系数，W/mK ≤0.077 ≤0.079 ≤0.08 ≤0.09≤0.1≤0.12≤0.14≤0.16最大吸水率，% 8~22抗渗性，mm 水平下降温度≤5mm干燥收缩mm/m <0.3~0.8 软化系数，% ≥0.5抗冻性，% 强度损失≥25，质量损失≤5燃烧性能不燃烧三、发泡混凝土施工： 1、施工准备材料要求及主要机具；水泥：采用325标号的普通硅酸盐水泥。

外加剂：外加剂的选择及用量应符合设计要求及GB/T8077-2000规范规定。

泡沫混凝土施工技术交底一、施工1、施工准备材料要求及主要机具：水泥：宜用32.5以上的普通硅酸盐水泥，应按设计要求选用。

砂：用中砂，不得含有杂物。

含泥量不得超过3%，使用前必须过3-5mm孔径的筛。

外加剂：外加剂的选择及用量应符合设计要求及GB-50119-2003规范的规定。

主要机具：发泡机、砂浆搅拌机、铁抹子、扫帚、木抹子、刮杠等。

2、基层处理：把杂物清理清扫干净，并用水湿润。

3、泡沫制取和使用泡沫混凝土使用的泡沫应该使用专用设备制取。

其泡沫直径应控制在0.5-2mm之间，且应有弹性，不易破碎。

混凝土泡沫应随制取随使用，留置时间不宜大于20分钟。

4、找平层与保温层应同时施工，保温层坡度应符合设计要求，基层与突出屋面结构（女儿墙、山墙、天窗壁、变形缝、烟囱等）的交接处和基层的转角处，保温层均应作成圆弧形；内部排水的水落口的周围，找平层应做成略低的凹坑。

5、总厚度超过10cm时，宜分层施工。

6、平屋面采用结构找坡，坡度不应小于3%；采用材料找坡，坡度宜为2%；天沟、檐沟纵向找坡，坡度不应小于1%，沟底水落差不得超过150mm。

7、当容重低于300kg/ m3时，施工时宜加速凝剂，速凝剂掺量一般为水泥用量的2%-8%，掺量随速凝剂品种、施工温度和工程要求适当增减，具体的增减量应由实验确定。

8、施工现场的气温不宜低于5℃。

9、施工完毕后，应进行保湿养护。

二、施工工艺基底清理——找标高——搅拌、搅拌混凝土——找平、压光——养护——检查验收（1）基底清理：基层应清理干净（2）找标高：根据水平标准线和设计厚度，在四周墙、柱子上弹出面层的水平标高控制线。

（3）混凝土搅拌：a、配制泡沫浆体，根据混凝土发泡剂的配比和生产工艺，配制发泡浆体。

b、搅拌水泥浆，按设计选用的泡沫混凝土型号，先将定量的水加入搅拌机，再将称量好的水泥、粉煤灰等添加料投入搅拌内搅拌，时间不少于2分钟。

C、将预发泡沫倒入水泥浆体的搅拌机中，搅拌6分钟，使水泥泡沫浆料达到均质化要求，即可进行现场直接浇筑，预拌好的水泥泡沫浆料应在3小时内用完。

水泥发泡板外墙内保温施工工艺及热桥处理摘要：水泥发泡板外墙保温系统构造简便，施工快捷，安全性高，针对夏季温暖潮湿、冬季湿润多雨的区域性气候特征有明显成效，能够有效调节室内温度，保持室内热量不散发。

水泥发泡板外墙保温施工技术和热桥处理在夏暖冬寒等地区的应用十分高效广泛，文章对其施工工艺及施工处理技术展开论述，分析相关现状问题，以供参考。

关键词：水泥发泡板；外墙保温施工；热桥处理；随着社会的发展，建筑节能、环保已经成为建筑施工技术和设计方案发展的重要内容，保证施工质量，提高施工效率，减少施工材料和资金成本的浪费。

可以通过优化建筑结构设计，运用新型材料和技术加强建筑物的功能性、实用性和舒适性。

现阶段，建筑外墙保温技术作为新时期出现的先进施工工艺，够有效控制、协调屋内温度、空气和湿度，提升自然能源的利用率，减少电器设备的使用，节能减排，同时能够节省出一定的室内空间，提高房屋的实用性和舒适性，提升经济效益，对环境保护和能源损耗问题也有一定积极意义。

加强保温节能施工技术在土建建筑外墙施工中是十分必要的。

虽然现阶段建筑外墙保温节能施工技术体系尚未完善，但是其重要性和优势不可忽视，结合实际情况，结合建筑物的特点和施工环境，就能充分水泥发泡板外墙内保温施工工艺及热桥的应用价值。

一、水泥发泡板外墙外保温施工工艺水泥发泡板通常是在建筑结构中的外墙一层、地面和天花板中，作为建筑物内部的保温层，与建筑设计相协调，形成室内保温系统。

水泥发泡板主要由保温层、抹面层、固定材料（胶粘剂、锚固件等）和饰面层等构成的外墙保温构造。

改性水泥发泡保温板厚抹灰系统主要用于建筑墙体自保温系统冷热桥处理的保温构由粘接层、改性水泥发泡保温板保温层、抹面层等构成。

自保温墙体的热桥处理主要应用于外墙的外侧。

二、水泥发泡板外墙保温施工技术及热桥的意义外墙内保温施工体系由于建筑结构与设计的影响，不可能形成连续、完整的封闭式保温层，那么对于断层和中间地带，如何加强室内热量的传递循环，减少热量流失，就需要构建热巧，减少混凝土或房屋基础钢制构件能量外向传递。

屋面泡沫混凝土保温层施工工法屋面泡沫混凝土保温层施工工法一、前言屋面泡沫混凝土保温层是一种常用的建筑保温材料，具有轻质、隔热、保温、防水等特点，广泛应用于各类屋面保温工程中。

本文旨在介绍屋面泡沫混凝土保温层施工工法，并详细解释其工艺原理、施工工艺、质量控制和安全措施，以提供实际工程的参考。

二、工法特点屋面泡沫混凝土保温层施工工法具有以下特点：1. 轻质隔热：采用泡沫混凝土作为保温材料，具有轻质隔热的特点，能够有效降低屋面热传导。

2. 防水保温：泡沫混凝土表面涂覆一层防水涂料，能够保护保温层不受水分侵入，提高保温效果。

3. 施工快速：泡沫混凝土可直接喷涂在屋面基层上，施工速度快，能够节约施工时间和人力成本。

4. 环保节能：泡沫混凝土材料无毒无害，符合环保要求，具有优异的保温性能，能够提高屋面的能源利用效率。

三、适应范围屋面泡沫混凝土保温层适用于各类屋面保温工程，尤其适用于屋面结构复杂、施工难度大的项目。

例如工业厂房、商业建筑、居民楼等。

此外，它还适用于屋面改造和维修工程，能够提高老旧建筑的保温性能。

四、工艺原理屋面泡沫混凝土保温层的施工工法与实际工程之间的联系紧密，并采取了以下技术措施：1. 准备工作：检查屋面基层的平整度和强度，清理基层杂物，搭设施工安全网，确保施工安全和基层的良好质量。

2. 泡沫混凝土喷涂：采用专业的喷涂设备将泡沫混凝土均匀地喷涂在屋面基层上，形成一层均匀的保温层。

3. 平整抹灰：待泡沫混凝土固化后，进行平整抹灰处理，使保温层表面达到光滑、平整的效果。

4. 防水涂料施工：在保温层表面涂覆一层防水涂料，形成防水层，防止水分渗透。

五、施工工艺1. 准备工作：检查基层平整度和强度，清理杂物，搭设施工安全网。

2. 喷涂泡沫混凝土：采用喷涂设备将泡沫混凝土均匀喷涂在基层上，控制喷涂厚度。

3. 平整抹灰：待泡沫混凝土固化后，进行平整抹灰处理，使保温层表面平整光滑。

4. 涂覆防水涂料：在保温层表面涂覆一层防水涂料，形成防水层。

泡沫混凝土施工工艺泡沫混凝土是一种轻质、高强度的建筑材料，其具有很多独特的优点，如重量轻、保温隔热、吸声阻燃等。

在施工过程中，正确的工艺是确保泡沫混凝土质量的关键。

本文将介绍泡沫混凝土施工工艺的详细步骤。

1. 原材料准备泡沫混凝土的主要原材料包括胶泡剂、水泥、砂子和骨料。

在施工前，需要对原材料进行检测，确保其质量符合要求。

胶泡剂是制造泡沫混凝土的关键因素，需要根据配方比例进行准确的称量。

2. 配料混合将预先准备好的水泥、砂子、骨料和胶泡剂放入配料搅拌机中进行充分混合。

搅拌的时间和速度要根据材料的性质和配方来确定，以确保混合均匀。

3. 发泡在混合好的料中加入胶泡剂，并通过搅拌使其充分混合。

发泡时，需要控制好胶泡剂的添加量和发泡时间，以获得理想的泡沫混凝土密度和质量。

4. 浇注泡沫混凝土可以通过机械或人工方式进行浇注。

在浇注前需要将模板进行处理，确保其平整、坚固。

浇注过程中需要控制好浇注速度和厚度，以避免泡沫混凝土凝结不均匀或出现孔洞。

5. 振实泡沫混凝土浇注完成后，需要通过振动来使其均匀分布，并充分填充模板。

振实的方式可以是机械振动或人工用棒子进行敲打，确保泡沫混凝土的密实性和均匀性。

6. 养护泡沫混凝土养护是非常重要的一步，可以通过覆盖保湿膜或喷水养护来保持其湿润状态。

养护时间一般需要在24小时以上，以确保泡沫混凝土的强度能够满足要求。

7. 表面处理泡沫混凝土施工完成后，可以进行表面处理以达到美观和防水的效果。

常见的处理方式包括喷涂防水涂料、刮涂腻子和贴瓷砖等，可以根据具体需求选择适合的处理方式。

8. 后续工序泡沫混凝土施工完成后，可以根据需要进行后续工序，如安装门窗、电线电缆等。

需要注意的是，在进行后续工序时要注意对泡沫混凝土的保护，以免造成损坏或影响质量。

以上就是泡沫混凝土施工工艺的详细步骤。

正确的施工工艺能够保证泡沫混凝土的质量和使用寿命，因此在施工过程中需要严格按照工艺要求进行操作，并对每个环节进行检查和控制。

屋面泡沫混凝土施工工法1特点泡沫混凝土具有轻质低弹，隔热保温，耐火减震，整体性及耐久性高，防水效果好等特点，其施工过程无需任何振捣，可降低劳动强度，而且造价低廉，环保经济。

2适用范围本工法为无为蓝鼎中央城观湖园07地块1#~9#楼的上人平屋面找坡保温层的施工。

其构造见下图屋面防水隔热找坡构造示意图3 工艺原理泡沫混凝土是用机械方法将泡沫水溶液加压制成均匀封闭的气泡组成的泡沫，然后将泡沫注入到由水泥、掺合料、水及各种外加剂等制成的浆料中，再经混合搅拌，浇筑成型，养护而成的轻质多孔材料。

4 工艺流程及操作要点4.1 施工工艺流程工艺流程见图4.1。

4.2 操作要点4.2.1 根据设计要求，试配泡沫混凝土，确定其水泥、发泡剂、水及外加剂等的掺量。

4.2.2 清理基层上的尘土、杂物和积水。

4.2.3 按照泡沫混凝土层的设计厚度、设计坡度，用水泥砂浆贴点标高（贴灰饼），再拉线，冲筋。

若设计无规定坡度值，坡度值宜为2%。

4.2.4 在发泡瓶内加入发泡剂及发泡剂量12～13倍的水充气加压3～6分钟，待空压机气压升压到0.6～0.8MPa 后停机待用。

4.2.5 在搅拌机内加入水、水泥、掺合物及外加剂等的先后顺序加入搅拌机内搅拌2～按设计要求，通过试验确定配合比在发泡瓶中加入 发泡剂和水 水及外加剂加入 搅拌机搅拌加压形成泡沫晶体水泥、掺合料加入搅拌机混合搅拌 形成泡沫混凝土将泡沫混凝土 铺在施工部位表面按要求刮平验收基层清理标高控制，拉线找坡图4.1 工艺流程图3分钟形成稠状浓液，随后加入5.2.4中所述形成的泡沫，然后把泥浆和发泡济，输送到基砰上。

4.2.6 采用分段流水作业摊铺泡沫混凝土，虚铺厚度为实际厚度的1.2～1.3倍，然后用长3米的铝合金刮杠刮平即可。

4.2.7 泡沫混凝土施工完7天内尽量避免人员在其上面行走及禁止堆积物品，以免破坏其中的气泡结构，影响隔热效果。

4.3 劳动组织劳动组织应根据设备的组数以及划分的工作面、流水段来确定，以一组设备所需的施工人员配备为例，所需人员配备见下表。
