过程设备设计(郑津洋第三版)终极版思考题答案 (2)

习题1. 一内压容器，设计（计算）压力为0.85MPa ，设计温度为50℃；圆筒内径D i =1200mm ，对接焊缝采用双面全熔透焊接接头，并进行局部无损检测；工作介质列毒性，非易燃，但对碳素钢、低合金钢有轻微腐蚀，腐蚀速率K ≤0.1mm/a ，设计寿命B=20年。

试在Q2305-A ·F 、Q235-A 、16MnR 三种材料中选用两种作为圆筒材料，并分别计算圆筒厚度。

解：p c =1.85MPa ，D i =1000mm ，φ=0.85，C 2=0.1×20=2mm ；钢板为4.5~16mm 时，Q235-A 的[σ]t =113 MPa ，查表4-2，C 1=0.8mm ；钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，查表4-2，C 1=0.8mm 。

材料为Q235-A 时：[]mmC C ppD t1412.524mm 28.0724.99.724mm85.185.01132100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取材料为16MnR 时：[]mmC C ppD t109.243mm 28.0443.6mm443.685.185.01702100085.12n 21n ==++=++≥=-⨯⨯⨯=-=δδδφσδ取2. 一顶部装有安全阀的卧式圆筒形储存容器，两端采用标准椭圆形封头，没有保冷措施；内装混合液化石油气，经测试其在50℃时的最大饱和蒸气压小于1.62 MPa （即50℃时丙烷饱和蒸气压）；圆筒内径D i =2600mm ，筒长L=8000mm ；材料为16MnR ，腐蚀裕量C 2=2mm ，焊接接头系数φ=1.0，装量系数为0.9。

试确定：○1各设计参数；○2该容器属第几类压力容器；○3圆筒和封头的厚度（不考虑支座的影响）；○4水压试验时的压力，并进行应力校核。

解：○1p=p c =1.1×1.62=1.782MPa ，D i =2600mm ，C 2=2mm ，φ=1.0，钢板为6~16mm 时，16MnR 的[σ]t = 170 MPa ，σs =345 MPa ，查表4-2，C 1=0.8mm 。

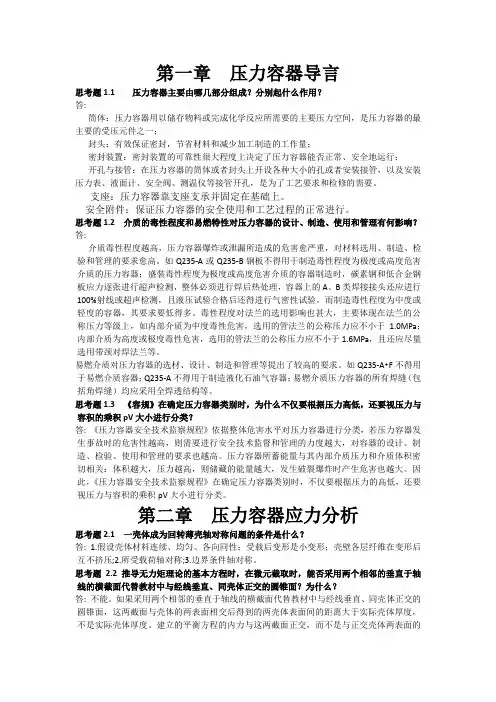

第一章压力容器导言思考题1.1 压力容器主要由哪几部分组成？分别起什么作用？答:筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。

思考题1.2 介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答:介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。

如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。

易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。

如Q235-A•F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。

思考题1.3 《容规》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答:《压力容器安全技术监察规程》依据整体危害水平对压力容器进行分类，若压力容器发生事故时的危害性越高，则需要进行安全技术监督和管理的力度越大，对容器的设计、制造、检验、使用和管理的要求也越高。

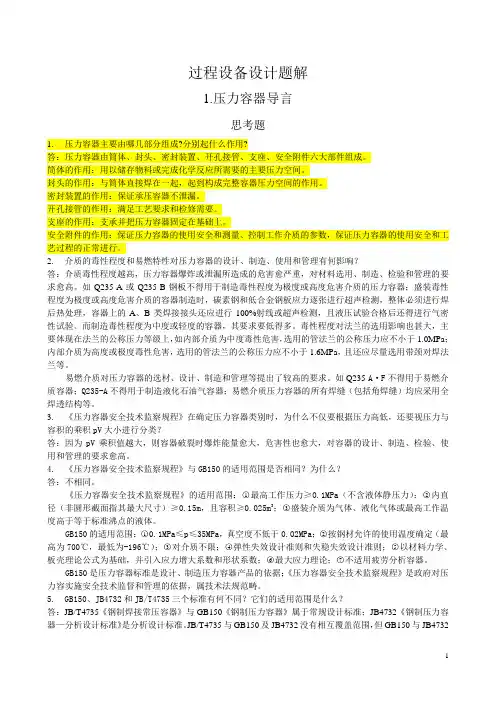

过程设备设计题解1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。

如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。

易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。

如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。

3.《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

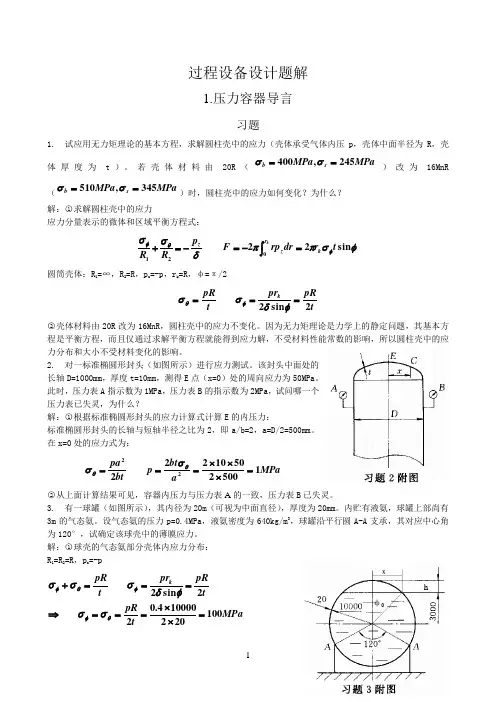

过程设备设计题解1.压力容器导言习题1. 试应用无力矩理论的基本方程，求解圆柱壳中的应力（壳体承受气体内压p ，壳体中面半径为R ，壳体厚度为t ）。

若壳体材料由20R （MPa MPa s b 245,400==σσ）改为16MnR（MPa MPa s b 345,510==σσ）时，圆柱壳中的应力如何变化为什么解：○求解圆柱壳中的应力应力分量表示的微体和区域平衡方程式：δσσθφzp R R -=+21φσππφsin 220t r dr rp F k r z k=-=⎰圆筒壳体：R 1=∞，R 2=R ，p z =-p ，r k =R ，φ=π/2tpRpr tpR k 2sin 2===φδσσφθ○壳体材料由20R 改为16MnR ，圆柱壳中的应力不变化。

因为无力矩理论是力学上的静定问题，其基本方程是平衡方程，而且仅通过求解平衡方程就能得到应力解，不受材料性能常数的影响，所以圆柱壳中的应力分布和大小不受材料变化的影响。

2. 对一标准椭圆形封头（如图所示）进行应力测试。

该封头中面处的长轴D=1000mm ，厚度t=10mm ，测得E 点（x=0）处的周向应力为50MPa 。

此时，压力表A 指示数为1MPa ，压力表B 的指示数为2MPa ，试问哪一个压力表已失灵，为什么解：○根据标准椭圆形封头的应力计算式计算E 的内压力：标准椭圆形封头的长轴与短轴半径之比为2，即a/b=2，a=D/2=500mm 。

在x=0处的应力式为：MPa abt p btpa 15002501022222=⨯⨯⨯===θθσσ ○从上面计算结果可见，容器内压力与压力表A 的一致，压力表B 已失灵。

3. 有一球罐（如图所示），其内径为20m （可视为中面直径），厚度为20mm 。

内贮有液氨，球罐上部尚有3m 的气态氨。

设气态氨的压力p=，液氨密度为640kg/m 3，球罐沿平行圆A-A 支承，其对应中心角为120°，试确定该球壳中的薄膜应力。

过程设备设计终极版思考题答案1. 介绍在过程设备设计中，思考题能够帮助工程师更加深入地理解和应用设计原理。

本文为过程设备设计终极版思考题答案，将通过回答一系列问题，探讨过程设备设计的关键问题和注意事项。

2. 设计基础a. 介绍过程设备设计的基本原理过程设备设计的基本原理是根据给定的工艺要求和物料特性，选择合适的设备类型和尺寸，设计设备的结构、传热和传质等参数，以实现工艺过程的顺利进行和产品品质的保证。

b. 列举常见的过程设备类型，并描述其特点和适用场景常见的过程设备类型包括反应器、塔器、换热器、分离器等。

•反应器：用于进行化学反应的设备，其特点是反应物料在设备内进行化学变化，包括气相、液相和固相反应。

•塔器：用于进行质量传递过程的设备，常见的塔器包括吸收塔、萃取塔和脱气塔等。

塔器通过液相和气相的接触，将组分从一个相转移到另一个相，实现质量传递过程。

•换热器：用于热量传递的设备，常见的换热器包括管壳式换热器、板式换热器等。

换热器通过不同介质之间的热量传递，实现温度的调节和能量的平衡。

•分离器：用于分离混合物中的组分的设备，常见的分离器包括离心机、蒸馏塔和过滤机等。

分离器通过不同组分的物理性质差异，分离出所需的组分。

c. 说明过程设备设计中常见的设计参数过程设备设计中常见的设计参数包括：•设备尺寸和几何形状：包括设备的长度、直径、高度等几何参数，以及搅拌器、传热表面的几何形状等。

•材料选择：根据工艺要求和物料特性，选择适合的材料，如不锈钢、碳钢等。

•传热和传质参数：包括传热系数、传热表面积、传质系数等，用于设计换热器和质量传递设备。

•搅拌器设计参数：包括搅拌器类型、转速、功率等，用于液相反应器和混合设备。

•安全措施：包括设备的压力容器设计、泄漏控制、紧急停机装置等，以保障设备的安全运行。

3. 设计计算a. 介绍和解释传热和传质的基本计算方法传热和传质的基本计算方法包括传热方程和传质方程的应用。

•传热方程：传热方程是根据能量守恒定律建立的，用于计算热量传递的速率和温度分布。

过程设备设计题解1.压力容器导言思考题1.压力容器主要由哪几部分组成?分别起什么作用?答：压力容器由筒体、封头、密封装置、开孔接管、支座、安全附件六大部件组成。

筒体的作用：用以储存物料或完成化学反应所需要的主要压力空间。

封头的作用：与筒体直接焊在一起，起到构成完整容器压力空间的作用。

密封装置的作用：保证承压容器不泄漏。

开孔接管的作用：满足工艺要求和检修需要。

支座的作用：支承并把压力容器固定在基础上。

安全附件的作用：保证压力容器的使用安全和测量、控制工作介质的参数，保证压力容器的使用安全和工艺过程的正常进行。

2.介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？答：介质毒性程度越高，压力容器爆炸或泄漏所造成的危害愈严重，对材料选用、制造、检验和管理的要求愈高。

如Q235-A或Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的容器制造时，碳素钢和低合金钢板应力逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100%射线或超声检测，且液压试验合格后还得进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

毒性程度对法兰的选用影响也甚大，主要体现在法兰的公称压力等级上，如内部介质为中度毒性危害，选用的管法兰的公称压力应不小于1.0MPa；内部介质为高度或极度毒性危害，选用的管法兰的公称压力应不小于1.6MPa，且还应尽量选用带颈对焊法兰等。

易燃介质对压力容器的选材、设计、制造和管理等提出了较高的要求。

如Q235-A·F不得用于易燃介质容器；Q235-A不得用于制造液化石油气容器；易燃介质压力容器的所有焊缝（包括角焊缝）均应采用全焊透结构等。

《压力容器安全技术监察规程》在确定压力容器类别时，为什么不仅要根据压力高低，还要视压力与容积的乘积pV大小进行分类？答：因为pV乘积值越大，则容器破裂时爆炸能量愈大，危害性也愈大，对容器的设计、制造、检验、使用和管理的要求愈高。

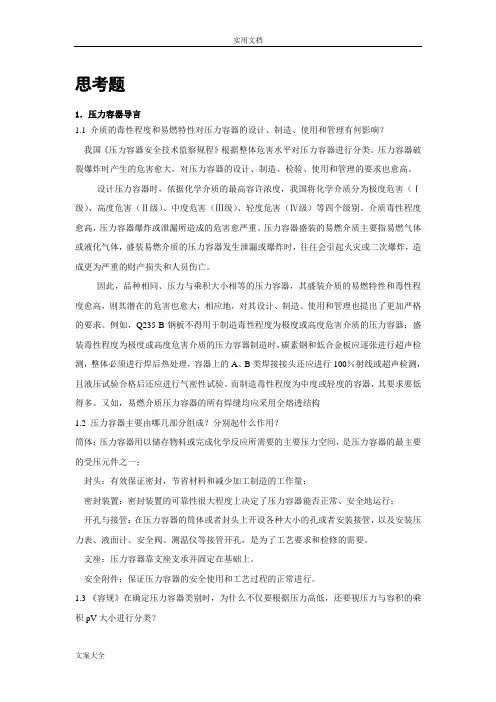

思考题1．压力容器导言1.1 介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响？我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构1.2 压力容器主要由哪几部分组成？分别起什么作用？筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。

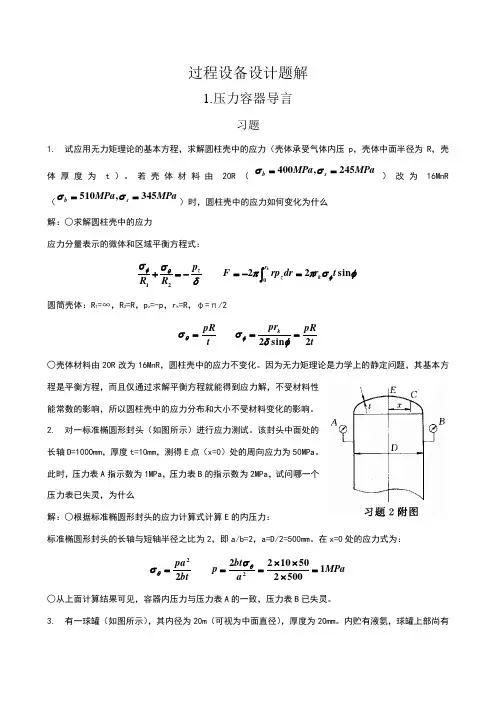

过程设备设计题解1.压力容器导言习题1. 试应用无力矩理论的基本方程，求解圆柱壳中的应力（壳体承受气体内压p ，壳体中面半径为R ，壳体厚度为t ）。

若壳体材料由20R （MPa MPa s b 245,400==σσ）改为16MnR（MPa MPa s b 345,510==σσ）时，圆柱壳中的应力如何变化？为什么？解：○1求解圆柱壳中的应力 应力分量表示的微体和区域平衡方程式：δσσθφzp R R -=+21φσππφsin 220t r dr rp F k r z k=-=⎰圆筒壳体：R 1=∞，R 2=R ，p z =-p ，r k =R ，φ=π/2tpRpr tpR k 2sin 2===φδσσφθ○2壳体材料由20R 改为16MnR ，圆柱壳中的应力不变化。

因为无力矩理论是力学上的静定问题，其基本方程是平衡方程，而且仅通过求解平衡方程就能得到应力解，不受材料性能常数的影响，所以圆柱壳中的应力分布和大小不受材料变化的影响。

2. 对一标准椭圆形封头（如图所示）进行应力测试。

该封头中面处的长轴D=1000mm ，厚度t=10mm ，测得E 点（x=0）处的周向应力为50MPa 。

此时，压力表A 指示数为1MPa ，压力表B 的指示数为2MPa ，试问哪一个压力表已失灵，为什么？解：○1根据标准椭圆形封头的应力计算式计算E 的内压力： 标准椭圆形封头的长轴与短轴半径之比为2，即a/b=2，a=D/2=500mm 。

在x=0处的应力式为：MPa abt p btpa 15002501022222=⨯⨯⨯===θθσσ ○2从上面计算结果可见，容器内压力与压力表A 的一致，压力表B 已失灵。

3. 有一球罐（如图所示），其内径为20m （可视为中面直径），厚度为20mm 。

内贮有液氨，球罐上部尚有3m 的气态氨。

设气态氨的压力p=0.4MPa ，液氨密度为640kg/m 3，球罐沿平行圆A-A 支承，其对应中心角为120°，试确定该球壳中的薄膜应力。

思考题1．压力容器导言介质的毒性程度和易燃特性对压力容器的设计、制造、使用和管理有何影响我国《压力容器安全技术监察规程》根据整体危害水平对压力容器进行分类。

压力容器破裂爆炸时产生的危害愈大，对压力容器的设计、制造、检验、使用和管理的要求也愈高。

设计压力容器时，依据化学介质的最高容许浓度，我国将化学介质分为极度危害（Ⅰ级）、高度危害（Ⅱ级）、中度危害（Ⅲ级）、轻度危害（Ⅳ级）等四个级别。

介质毒性程度愈高，压力容器爆炸或泄漏所造成的危害愈严重。

压力容器盛装的易燃介质主要指易燃气体或液化气体，盛装易燃介质的压力容器发生泄漏或爆炸时，往往会引起火灾或二次爆炸，造成更为严重的财产损失和人员伤亡。

因此，品种相同、压力与乘积大小相等的压力容器，其盛装介质的易燃特性和毒性程度愈高，则其潜在的危害也愈大，相应地，对其设计、制造、使用和管理也提出了更加严格的要求。

例如，Q235-B钢板不得用于制造毒性程度为极度或高度危害介质的压力容器；盛装毒性程度为极度或高度危害介质的压力容器制造时，碳素钢和低合金板应逐张进行超声检测，整体必须进行焊后热处理，容器上的A、B类焊接接头还应进行100％射线或超声检测，且液压试验合格后还应进行气密性试验。

而制造毒性程度为中度或轻度的容器，其要求要低得多。

又如，易燃介质压力容器的所有焊缝均应采用全熔透结构压力容器主要由哪几部分组成分别起什么作用筒体：压力容器用以储存物料或完成化学反应所需要的主要压力空间，是压力容器的最主要的受压元件之一；封头：有效保证密封，节省材料和减少加工制造的工作量；密封装置：密封装置的可靠性很大程度上决定了压力容器能否正常、安全地运行；开孔与接管：在压力容器的筒体或者封头上开设各种大小的孔或者安装接管，以及安装压力表、液面计、安全阀、测温仪等接管开孔，是为了工艺要求和检修的需要。

支座：压力容器靠支座支承并固定在基础上。

安全附件：保证压力容器的安全使用和工艺过程的正常进行。
