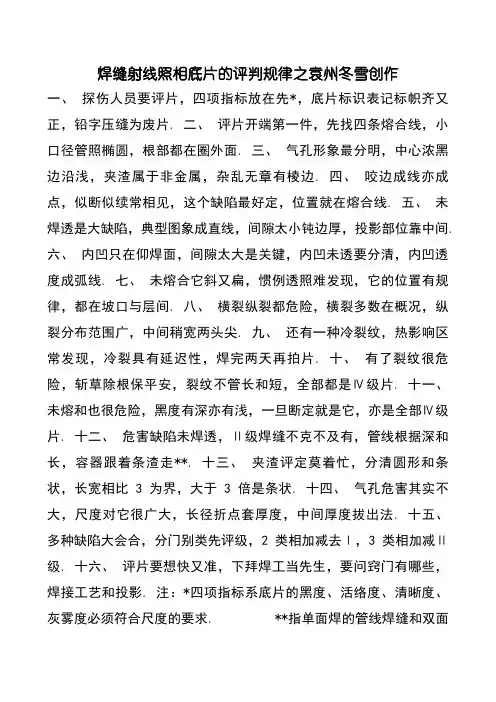

;. 射线探伤底片评判规律

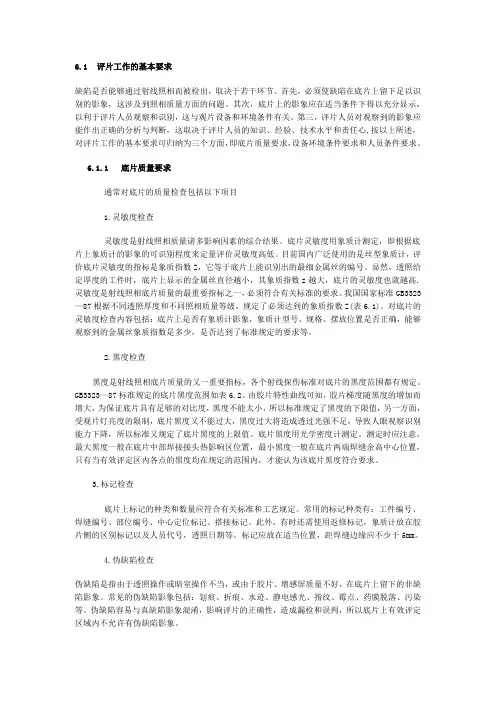

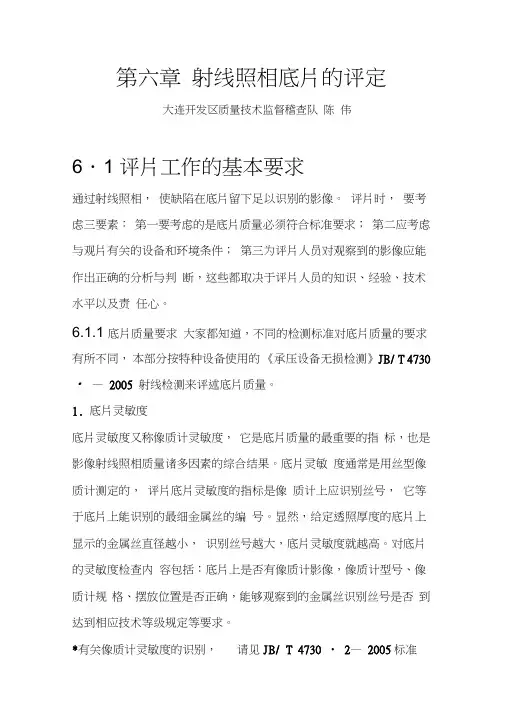

探伤人员要评片,四项指标放在先,
底片标记齐又正,铅字压缝是废片;

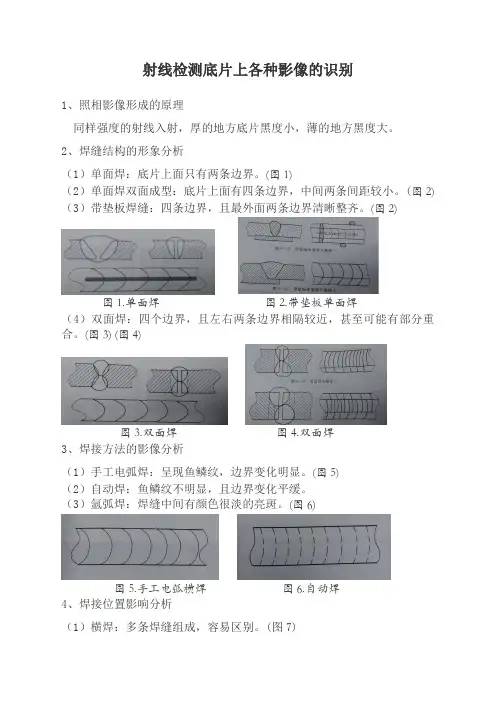

评片工作第一件,首先找出四条线,
小口径管照椭圆,跟部都在圈内边;
气孔形象最明显,中心浓黑边缘浅,
夹杂属于非金属,杂乱无章有棱边;
咬边成线亦成点,似断似续常相见,
这种缺陷最好定,位置就在熔合线;
未熔合嘛不常见,常规透照难发现,
它的位置有规律,就在坡口与层间;
未焊透是大缺陷,典型图象成直线,
间隙太小钝边厚,投影部位靠中间;
内凹产生仰面焊,间隙太大是关键,
内凹未透要分清,内凹透度成弧线;
横裂纵裂都危险,横裂多数在表面,
纵裂分布范围广,中间梢宽两头尖;
还有一种冷裂纹,热影响区能发现,
裂纹具有延迟性,焊完两天再拍片;
有了裂纹很危险,不管内部与表面,
不论它是长和短,返修不留一点点;
未熔合也很危险,黑度有深亦有浅,
假如一旦发现它,全部评为Ⅳ级片;
危险缺陷未焊透,双面焊缝不许有,
单面焊中可存在,跟着Ⅲ级条渣走;
夹渣评定莫着忙,分清圆形与条状,
长宽相比3.为界,大于3.倍定条状;
气孔危害并不大,标准对它很宽大,
直径拆点套厚度,中间厚度插入法;
各种缺陷大汇合,分门别类先评级,
二类相加减去Ⅰ,三类相加减Ⅱ级。
