欧姆定律计算题题型汇总(加深题)

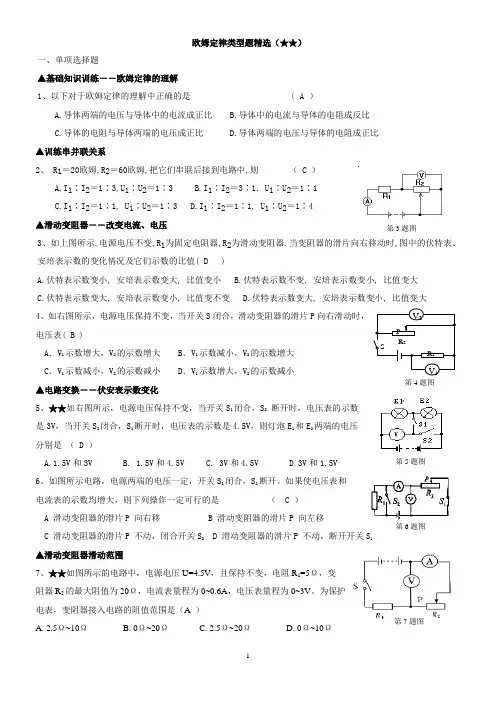

欧姆定律类型题精选（★★）一、单项选择题▲基础知识训练――欧姆定律的理解1、以下对于欧姆定律的理解中正确的是（ A ）A.导体两端的电压与导体中的电流成正比B.导体中的电流与导体的电阻成反比C.导体的电阻与导体两端的电压成正比D.导体两端的电压与导体的电阻成正比▲训练串并联关系2、 R1＝20欧姆,R2＝60欧姆,把它们串联后接到电路中,则（ C ）A.I1∶I2＝1∶3,U1∶U2＝1∶3B.I1∶I2＝3∶1, U1∶U2＝1∶1C.I1∶I2＝1∶1, U1∶U2＝1∶3D.I1∶I2＝1∶1, U1∶U2＝1∶4▲滑动变阻器――改变电流、电压3、如上图所示,电源电压不变,R1为固定电阻器,R2为滑动变阻器.当变阻器的滑片向右移动时,图中的伏特表、安培表示数的变化情况及它们示数的比值( D )A.伏特表示数变小, 安培表示数变大, 比值变小B.伏特表示数不变, 安培表示数变小, 比值变大C.伏特表示数变大, 安培表示数变小, 比值变不变D.伏特表示数变大, 安培表示数变小, 比值变大4、如右图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，电压表( B )A．V1示数增大，V 2的示数增大 B．V1示数减小，V2的示数增大C．V1示数减小，V2的示数减小 D．V1示数增大，V2的示数减小▲电路变换――伏安表示数变化5、★★如右图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表的示数是3V，当开关S2闭合，S1断开时，电压表的示数是4.5V，则灯泡E1和E2两端的电压分别是（ D ）A.1.5V和3VB. 1.5V和4.5VC. 3V和4.5VD.3V和1.5V6、如图所示电路，电源两端的电压一定，开关S1闭合，S2断开。

如果使电压表和电流表的示数均增大，则下列操作一定可行的是（ C ）A 滑动变阻器的滑片P 向右移B 滑动变阻器的滑片P 向左移C 滑动变阻器的滑片P 不动，闭合开关S2D 滑动变阻器的滑片P 不动，断开开关S1▲滑动变阻器滑动范围7、★★如图所示的电路中，电源电压U=4.5V，且保持不变，电阻R1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。

AR 1R 2S图1图3 可编辑修改精选全文完整版单元测试题一、选择题1、根据欧姆定律的推导式IU R 可以得出A. 导体两端的电压越大,电阻越大B. 导体中的电流越大,电阻越小C. 导体的电阻在数值上等于导体两端的电压与通过导体中的电流之比D. 导体的电阻跟电压成正比,跟电流成反比2、有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样,若把它们串联起来使用,则电路两端允许加的最大电压是B. 15VC. 30VD. 25V3、若将上题中的两个电阻并联起来使用,则干路电流最大是A.3AB. 2AC. 1.5AD.1A4、图1中R 1= R 2,电源电压保持不变,当开关S 由闭合变为断开时,电流表的示数A.不变B. 变为原来的2倍C. 变为原来的一半D.无法确定 5、如图2所示,电源电压保持不变,当滑片P 向左滑动时,则的示数增大,V 的示数减小 B. A 的示数变小,V 的示数变大 的示数变大,V 的示数变大 D. A 的示数变小,V 的示数变小 6、如图3所示电路,两盏相同的电灯在闭合开关后都能发光;过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零;如果电路只有一处故障,则故障可能是A ．电灯L 1断路B ．电灯L 2断路C ．电灯L 1短路D ．电灯L 2短路 7、小明同学在物理实践活动中,设计了如图4所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路,其中R `是滑动变阻器,R 是定值电阻,电源两极间电压恒定;四个电路中有一个电路能实现压力增大,电表示数增大,这个电路是图2 S R 1PR 2VA图48、王丽同学在做“测量小灯泡的电阻”的实验中时,所连接的电路图电路如图5所示,当闭合开关后A. 电压表烧坏B. 电流表烧坏C. 电压表有读数,电流表读数为零D. 电流表有读数,电压表读数为零9、某同学在用图6所示电路测小灯炮电阻的实验中,发现闭合开关以后,灯泡不亮,电流表没有示数,怎么移动滑动变阻器滑片位置,电压表的示数都不变,且均为电源电压,可能出现的问题是A. 电流表烧坏B. 灯泡处开路C. 灯泡被短路D. 同时使用了滑动变阻器的上面两个或下面两个接线柱10、在如图7所示的电路中,滑动变阻器的最大阻值是电阻R 的7倍,电源电压为U 恒定不变;当滑动变阻器的滑动片P 由a 端到b 端时,R 两端电压的变化为A.从0到U /7B. 从U 到U /8C. 从0到U /8D. 从U 到U /711、如图8所示,A 1和A 2是两个完全相同均有“0~0.6A ”“0~3A ”两个量程的电流表;当开关S 闭合时,两表均有正常的示数且指针偏转的角度相同,则R 1︰R 2为A. 1︰4B. 4︰1C. 1︰5D. 5︰1 12、在下述情形下,不会造成触电事故的是A.站在地上接触到了家庭电路中的火线B.当某一高压线落到地上时,你恰好从旁边走过图6图5图7R 2A 1R 1SA 2图8C.在维修建筑工地使用的电动机时,有人把断开的电闸合上D.用6V的蓄电池做电学实验13、学习了关于“防止雷电造成的危害”以后,同学们提出了以下几种看法,其中错误的是A.高压输电铁塔上最上面的两条导线是用来输电的B.遇到雷雨天,不要到大树下面避雨,在野外时,要尽量降低身高C.遇到雷雨天,要将门窗关闭,并远离门窗D.雷电是大气中一种剧烈的放电现象,高大建筑上的避雷针可避免雷电造成的危害14、关于安全用电问题,下列说法正确的是A.只有36 V的电压对人体才是安全的B.家庭电路的电压是低压,对人体没有危险C.不能靠近高压带电体D.只要电流通过人体,就会发生触电事故15、在高压输电铁塔上一般都有“高压危险”的警示牌,然而停留在一根高压线上的小鸟却不会触电,这可能是因为A.小鸟是绝缘体B.小鸟本身能耐高压C.鸟双脚落在同一条线上,两脚之间电压很小,几乎没有电流流过鸟的身体D.高压线外包有一层橡胶外皮16、电路中发生“短路”,这里短路是指A．很短的电路 B．电流没经过用电器而直接构成回路C．开关闭合,用电器工作 D．电路不通,没有电流17、当你看到高压线落到地上,正确的做法是A.用手把高压线卷起来,使它离开地面B.防止有人靠近现场,迅速通知供电部门C.迅速逃离现场D.用干燥的木棍把线头挑离地面18、如图所示,闭合开关S两灯都发正常发光,当再闭合S1时,下列说法正确的是A. L1变亮,L2熄灭 B. L1熄灭,L2变亮C. L2有可能烧坏 D. 两灯都不会亮19、如图9是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数;则故障原因可能是断路短路断路短路20、一条照明电路刚装好后,还未装保险丝,电工将规格为“220V60W”的灯泡接在要装保险丝的两个接线柱上,接通开关后,灯泡能正常发光,这说明新装的照明电路A．完全符合要求 B.发生短路现象C.发生了断路现象D.以上三种情况都有可能21、如图10所示的电路中,电源电压不变,当闭合开关S,滑动变阻器的滑片P向右移动时,下列判断正确的是A．电流表示数变大,电压表示数变小B．电流表示数变小,电压表示数不变C．电流表示数变小,电压表示数变大D．电流表示数变大,电压表示数不变22、如图11所示,电源电压保持不变;当开关S1闭合、S2断开时,电流表的示数为0.2A；当开关S1、S2都闭合时,电流表的示数为0.8A;则电阻R 1与R2的比值为A 、1:3 B、 3：l C、 2:3 D、 3：2二、填空题23、利用一个10Ω和一个15Ω的电阻,可获得的最大电阻值是____Ω,最小电阻值是______Ω;24、如图12所示的电路中,电源电压为3V,开关闭合后,电流表和电压表的读数分别是0.1A和,则通过R2的电流是 A,R2两端的电压是V,R1的电阻是Ω;图12图9L1L2图10图1125、如图13所示,电源电压9V且保持不变,电流表的量程为0～0.6A,小灯泡标有“6V, 2/3A ”,则小灯泡的电阻是Ω,为了不让电路中的电流超过电流表的量程,滑动变阻器接入电路的电阻最小值是Ω;26、在图14所示电路中,要使L1和L2组成串联电路,应闭合开关；要使L1与L2并联,应闭合开关；禁止同时闭合开关 ,否则会造成短路现象;27、如图15所示电路中,闭合开关S,移动滑动变阻器的滑片P,当电压表的示数为6V时,电流表示数为0.5A；当电压表的示数为时,电流表示数为0.3A,则电阻R为____Ω,电源电压为_____V;28、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应______联一个_________Ω的电阻;29、如图16所示电路,电阻R1=R2=4Ω,电源电压保持不变,当S1、S2都闭合时,电流表的示数为0.75A,此时电路是________联电路,电路的总电阻是______Ω；当S1闭合、S2断开时,电路的总电阻是_______Ω,电流表的示数是______A;30、学校实验室有一只标有“10Ω1A”的指示灯和一只标有“20Ω1A”的滑动变阻器,一位同学想把它们并联后接在电路中,要使指示灯正常工作,则电源电压应该为V,此时干路中通过的最大电流为 A;31、将阻值为30Ω和10Ω的两个电阻串联后接到电源上,通过每个电阻的电流是,此电源的电压是 V ,若将这两个电阻并联接到原来的电源上,则通过此电路的总电流是 A;32、在某一温度下,两个电路元件A和B中的电流与其两端电压的关系如图所示;则由图17可知,元件A的电阻为Ω；将A和B并联后接在电压为的电源两端,则通过A和B的总电流是 A;三、计算题33、有一个电烙铁,工作时通过电阻丝的电流是0.5 A,如果电阻是72Ω,电烙铁两端的电压是多少伏图13图14图15图17图16图19P SA R1R2 V图1834、电阻R两端的电压为6 V时,通过的电流是0.3 A,如果电压增大到9 V,能否用0.6 A量程的电流表来测量电流35、在如图18所示的电路中,电源电压是6V,R1=4Ω、R2=6Ω,I1=0.6A,求I2和I 及滑动变阻器连入电路的电阻;36、如图19所示,滑动变阻器标有“50Ω 1A”的字样,电源电压为18V恒定不变,当开关S闭合后,电流表的示数0.5A、电压表的示数为5V;求⑴电阻R1的阻值；⑵这时滑动变阻器连入电路的阻值；⑶若电流表的量程为0~0.6A、电压表的量程为0~15V,则滑动变阻器连入电路的阻值不能小于多少欧;37、某同学连接的电路如图20甲所示,当他闭合开关后,使滑动变阻器取四个不同的值时,电压表、电流表对应有四组值;该同学将这四组数值在图17乙所示的坐标中分别描出来,即a、b、c、d四个点;由这四个点作出的U—I图像为一条直线,延长直线交纵轴U轴于E点,交横轴于F点;如果电源电压为U0,定值电阻的阻值为R0,请你分析：1E点表示的电流表、电压表的示数各为多少此时电路处于什么状态2F点表示的电流表、电压表的示数各为多少此时电路处于什么状态38、天热了,晚上人们都喜欢到院子里乘凉,小明就主动在院子里装了一盏电灯;为了方便,小明从他家里的照明线路的开关处拉出两根线来,装上开关和灯头;装好了,小明试了一下,开关一开灯就亮,一关灯就灭,灯安装成功了;晚上,人们都到院子里乘凉,小明就把院子里的灯开亮.奇怪的是,院子里的灯一亮,家里的灯也跟着亮了,可灯光比正常的光暗得多;小明以为家里灯的开关开着呢,便回家去拉家里灯的开关,这一拉,家里灯由暗变亮,像平常一样发光,院图20子里的灯倒灭了;1根据以上的现象,你认为小明的电路是怎样连接的 画出电路图; 2对照电路图,请你帮助小明解释出现上述奇怪现象的原因; 3你认为正确的接法是怎样的参考答案 一、选择题18. A 20. A 21. A 二、填空题 23、 25,6; 24、 ,1, 20 25、 9, 626、 S 3, S 1、S 2 ,S 2、S 3 27、 6,9 28、 串,10 29、 并,2,4, 30、 10, 31、 12 32、 5 三、计算题33．1滑动变阻器；2图略,4当导体的电阻不变的情况下,导体中的电流跟导体两端的电压成正比；当导体两端的电压不变的情况下,导体中的电流跟导体的电阻成反比;5控制变量法34. 36 V 20.0.45 A ＜0.6 A,能35. 0.4A 、1A 、Ω提示：U 1=I 1R 1=0.6A ×4Ω=, A 4.06V 4.2222=Ω==R U I , I = I 1+I 2=0.6A+0.4A=1A,滑动变阻器要分担部分电压U ’==,滑动变阻器连入电路的电阻Ω===6.31AV 6.3''I U R36. ⑴R 1=U 1/I =5V/0.5A=10Ω ⑵R 2=U 2/I =18V-5 V /0.5A=26Ω⑶为使电流表不损坏,电路中的电流I ≤0.6A,即U / R 1+R 2 ≤0.6A,18V/10Ω+R2≤0.6A,解得 R2≥20Ω；为使电压表不损坏,R1上的电压U1’≤15V,U R1/R1+R2≤15V,R2≥2Ω;所以为使电压表和电流表均不损坏,滑动变阻器连入电路的阻值不得小于20Ω37.1在E点时,电流表示数为0,电压表示数为U,此时S断开;2在F点时,电压表示数为0,电流表示数为U0／R,此时S闭合且滑动变阻器的滑片P滑到了最左端,使电路处于局部短路状态;38.1电路图如右图,小明在装灯的时候,把院子里的电灯导线接在家里电灯开关的两个接线柱上了;2当家里灯开关K断开时,如果K1也断开,两灯都不亮；当K1接通,院子里和家里灯串联,两灯都得不到额定电压,不正常发光;当K1接通后,再将K接通,院子灯被开关K短路,灯不亮；家里灯又得到额定电压,正常发光;3院子里的灯接电源的两根线应一根接火线,一根接零线,不能接到其他灯的开关上如图2;图1 小明接法图2 正确接法。

欧姆定律计算题1、如右图所示，电源电压保持不变，R ＝15Ω，假设在电路中再串联一个阻值为60欧的电阻，电流表的示数为A 。

要使电流表的示数增大为A ，需在图中如何连接电阻?阻值为多大?解：已知 R=15Ω，R 1=60Ω，I 1=0.2A ，I 2因为在连接电阻之后电流变大，所以需要并联一个电阻R 2。

电阻R 与R 1串联总电阻：R 串=R+R 1=15Ω+60Ω=75Ω电源电压：U=I 1R 串×75Ω=15V 并联总电阻：2U 15V R ===12.5I 1.2A Ω并 22111111=-=-=R R R 12.51575R R =75ΩΩΩΩ并需要在上并联电阻：2、如下图的电路中，A 、B 两点间的电压是6V ，电阻R 1=4Ω，电阻R 1两端的电压是2V ，求：R 1中的电流和电阻R 2。

解：U 1=2V ，U=6VR 1中的电流：11U 2I==.A R ΩＶ＝０５４ R 2两端电压： U 2=Ｕ－U 1=6Ｖ－２Ｖ＝４Ｖ因为Ｒ１、Ｒ２串联，所以电流相等。

电阻：Ｒ２＝2U 4V ==8I 0.5AΩ3、如下图的电路中R 1=5Ω，当开关S 闭合时，I =0.6A I 1=0.4A ，求R 2的电阻值。

解：电源电压：Ｕ＝I 1R 1×5Ω=2ＶＲ２中电流：Ｉ２＝I-I 1电阻Ｒ２＝U V =100.2A Ω２２＝Ｉ4、如下图的电路中，电流表示数为0.3A ，电阻R 1=40Ω，R 2=60Ω，求：干路电流I 。

解：I 1电源电压：Ｕ＝Ｉ１Ｒ１×４０Ω＝１２ＶR 2中电流：I 2=212 =.A R ΩＵＶ＝０２６０ 干路电流：Ｉ＝I 1+Ｉ２5、如下图的电路中，电源电压假设保持不变。

R 1=4Ω，R 3=6Ω。

⑴、如果开关S 1、S 2都断开时，电流表示数为0.6A ，那么电源电压多大？⑵、如果开S 1、S 2都闭合时，电流表示数为2A ，那么R 2的阻值是多大？解：⑴Ｓ１、Ｓ２都断开时，Ｒ１、Ｒ３串联，总电阻：Ｒ＝Ｒ１＋Ｒ３＝４Ω＋６Ω＝１０Ω×１０Ω＝６Ｖ⑵Ｓ１、Ｓ２都闭合时，Ｒ１、Ｒ２并联，此时R 1中电流：U V =1.54Ω＇１１６Ｉ＝＝ＡＲ R 2中电流：'2I =＇＇１Ｉ－Ｉ＝２Ａ－１.5Ａ=０.5Ａ 电阻2'2U 612I 0.5V R A===Ω6、如图示的电路中，电源电压为6V ，且保持不变，电阻R 1、R 2、R 3的阻值分别为8Ω、4Ω、12Ω。

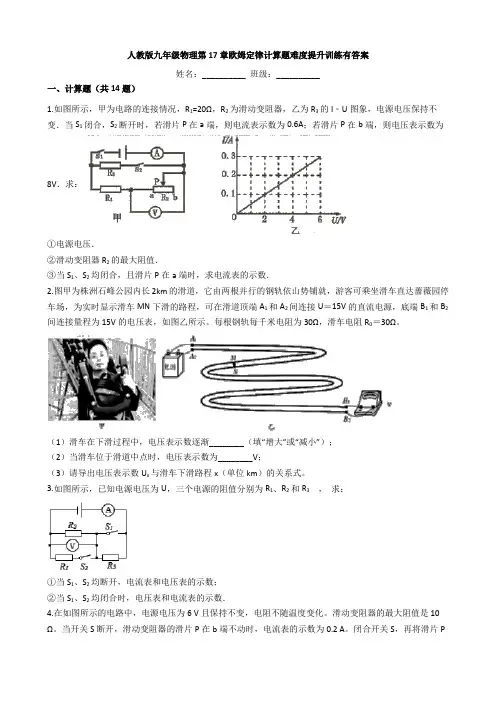

人教版九年级物理第17章欧姆定律计算题难度提升训练有答案姓名：__________ 班级：__________一、计算题（共14题）1.如图所示，甲为电路的连接情况，R1=20Ω，R2为滑动变阻器，乙为R3的I﹣U图象，电源电压保持不变．当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6A；若滑片P在b端，则电压表示数为8V．求：①电源电压．②滑动变阻器R2的最大阻值．③当S1、S2均闭合，且滑片P在a端时，求电流表的示数．2.图甲为株洲石峰公园内长2km的滑道，它由两根并行的钢轨依山势铺就，游客可乘坐滑车直达蔷薇园停车场，为实时显示滑车MN下滑的路程，可在滑道顶端A1和A2间连接U＝15V的直流电源，底端B1和B2间连接量程为15V的电压表，如图乙所示。

每根钢轨每千米电阻为30Ω，滑车电阻R0＝30Ω。

（1）滑车在下滑过程中，电压表示数逐渐________（填“增大”或“减小”）；（2）当滑车位于滑道中点时，电压表示数为________V；（3）请导出电压表示数U x与滑车下滑路程x（单位km）的关系式。

3.如图所示，已知电源电压为U，三个电源的阻值分别为R1、R2和R3，求：①当S1、S2均断开，电流表和电压表的示数；②当S1、S2均闭合时，电压表和电流表的示数．4.在如图所示的电路中，电源电压为6 V且保持不变，电阻不随温度变化。

滑动变阻器的最大阻值是10 Ω。

当开关S断开，滑动变阻器的滑片P在b端不动时，电流表的示数为0.2 A。

闭合开关S，再将滑片P移动到变阻器的a端时，电流表的示数为0.4 A。

求：电阻R1、R2的阻值。

5.如图所示，定值电阻R1的阻值为10Ω，灯L上标有“6V 3.6W”，滑动变阻器R2上标有“50Ω 3A”，电流表、电压表的量程分别为0～3A、0～15V．（1）闭合S1、S2，灯L正常发光，求：①灯正常发光的电阻；②滑动变阻器允许连入电路的阻值范围．（2）断开S1、S2，用一个新的电源去更换原来的电源，要求：在移动滑动变阻器滑片的过程中，两个电表先后均能达到满刻度，且电路安全工作，求更换电源允许的电压范围．6.体感器的可以把力学物理量转化成电学信号，然后通过相互之间的函数关系，直接引用力的大小。

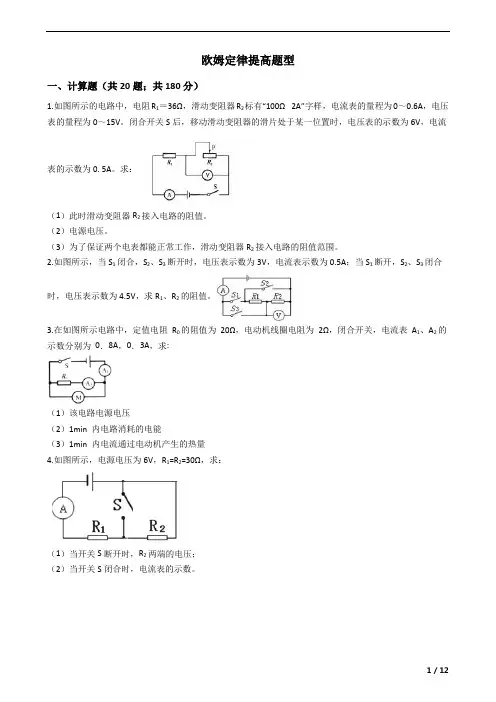

欧姆定律提高题型一、计算题（共20题；共180分）1.如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω2A”字样，电流表的量程为0～0.6A，电压表的量程为0～15V。

闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。

求：（1）此时滑动变阻器R2接入电路的阻值。

（2）电源电压。

（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。

2.如图所示，当S1闭合，S2、S3断开时，电压表示数为3V，电流表示数为0.5A；当S1断开，S2、S3闭合时，电压表示数为4.5V，求R1、R2的阻值。

3.在如图所示电路中，定值电阻R0的阻值为20Ω，电动机线圈电阻为2Ω，闭合开关，电流表A1、A2的示数分别为0．8A，0．3A，求:（1）该电路电源电压（2）1min 内电路消耗的电能（3）1min 内电流通过电动机产生的热量4.如图所示，电源电压为6V，R1=R2=30Ω，求：（1）当开关S断开时，R2两端的电压；（2）当开关S闭合时，电流表的示数。

5.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压；（2）通过电阻R1的电流．6.如图所示，开关闭合后小灯泡L1两端的电压是3 V, L2的电阻是12Ω,电源电压是9V, 则L1的电阻是多少?7.如图所示，电源电压为，，闭合开关，电流表示数为．求：（1）电压表的示数是多少？（2）的阻值．8.如图，电源电压为6V，电阻R0=10Ω，电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器R上标有“20Ω 0.5A”字样．求：①当电路中电流最小时，1min内电流通过电阻R0做的功．②为了保证电路安全，滑动变阻器R接入电路的最小阻值.9.在如图所示的电路中，电源电压为8V，滑动变阻器R2的最大阻值为60Ω，电流表的量程为0~0.6A，电压表的量程为0~15V。

九年级物理欧姆定律专题练习(附答案)一、串联电路1.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当电键SA断开时，通过电路的电流为0.3A，因此U=0.3*12=3.6V。

当电键SA闭合时，通过电路的电流为0.5A，此时电路总电阻为R1+R2，即12+R2.根据欧姆定律可得0.5=U/(12+R2)，解得U=6V，R2=12欧。

2.根据欧姆定律，电流I=U/R，其中U为电源电压，R为电路总电阻。

当滑片P在中点时，电路总电阻为20/2=10欧，电流为0.24A，因此U=10*0.24=2.4V。

根据电路中的电压分配定律，滑动变阻器两端的电压等于电源电压，即20I+2.4=4.5，解得I=0.105A，U=4.2V。

当滑动变阻器移到右端时，滑动变阻器两端的电压等于电源电压，即20I+U=4.5，解得I=0.225A，U=1.5V。

3.当电键S闭合时，电路总电阻为10+(20-10)*P=10+10P，根据欧姆定律可得0.2=6/(10+10P)，解得P=0.4.此时电压表两端的电压为6*0.4=2.4V。

当滑片P移到某一位置时，假设电压表已达满刻度，则电路中的电阻为10+(20-10)*P=10+10P，根据欧姆定律可得电流I=6/(10+10P)，此时电流表的示数为0.8A。

二、并联电路1.根据并联电路的公式，1/Rt=1/R1+1/R2，其中Rt为总电阻。

由此可得R2=22.5欧姆。

由于两个灯泡并联，所以它们的电压相同，根据欧姆定律可得L1和L2中通过的电流均为1.2A。

干路电流为I=U/Rt=12/7.5=1.6A。

2.当K断开时，电路中只有R1和电流表，根据欧姆定律可得L1的电阻为6欧姆。

当K闭合时，电路中有R1、R2和电流表，根据欧姆定律可得L2的电阻为2欧姆。

三、取值范围1.当R2为24欧姆时，电路总电阻为R1+R2=36/0.5=72欧姆，因此R1=72-24=48欧姆。

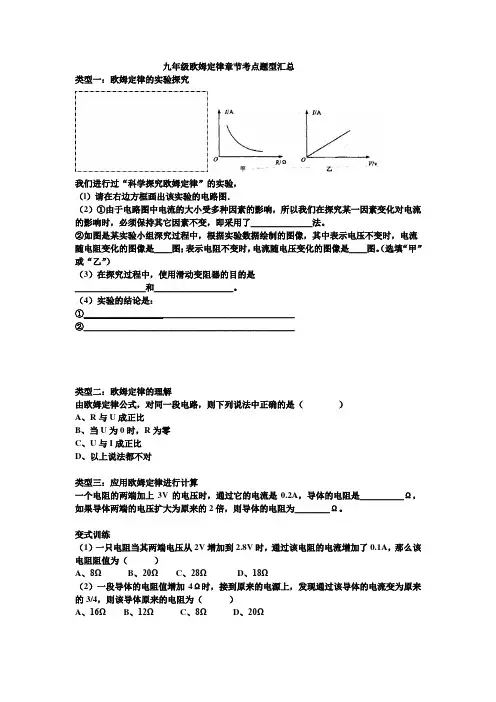

九年级欧姆定律章节考点题型汇总类型一：欧姆定律的实验探究我们进行过“科学探究欧姆定律”的实验，（l）请在右边方框画出该实验的电路图．（2）①由于电路图中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了＿＿＿＿＿＿＿法。

②如图是某实验小组深究过程中，根据实验数据绘制的图像，其中表示电压不变时，电流随电阻变化的图像是＿＿图；表示电阻不变时，电流随电压变化的图像是＿＿图。

（选填“甲”或“乙”）（3）在探究过程中，使用滑动变阻器的目的是＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿。

（4）实验的结论是：①＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿②＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿类型二：欧姆定律的理解由欧姆定律公式，对同一段电路，则下列说法中正确的是（）A、R与U成正比B、当U为0时，R为零C、U与I成正比D、以上说法都不对类型三：应用欧姆定律进行计算一个电阻的两端加上3V的电压时，通过它的电流是0.2A，导体的电阻是＿＿＿＿＿Ω，如果导体两端的电压扩大为原来的2倍，则导体的电阻为＿＿＿＿Ω。

变式训练（1）一只电阻当其两端电压从2V增加到2.8V时，通过该电阻的电流增加了0.1A，那么该电阻阻值为（）A、8ΩB、20ΩC、28ΩD、18Ω（2）一段导体的电阻值增加4Ω时，接到原来的电源上，发现通过该导体的电流变为原来的3/4，则该导体原来的电阻为（）A、16ΩB、12ΩC、8ΩD、20Ω类型四：利用图像法解决欧姆定律的相关问题通过导体a、b的电流随电压的变化情况如图所示，则导体a、b的电阻相比较（）A、R a＞R b B、R a＜R b C、Ra＝R b D、无法确定变式训练在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示。

则由图可知，元件A的电阻为＿＿＿＿Ω；将A和B并联后接在电压为2.0V的电源两端，则通过A和B的总电流是＿＿＿＿＿A类型五：导体的串联如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压和通过它们的电流的大小，有（）A、U AB＞U BC，I AB＜I BC B、U AB＜U BC，I AB＝I BCC、U AB＞U BC，I AB＝I BCD、U AB＝U BC，I AB＜I BC类型六：串联电路比例的计算长短粗细都相同的铁丝和银铝合金丝，它们的电阻之比是1：10，当它们由联在同一电路时，通过它们的电流之比是_______，它们两端的电压之比是______。

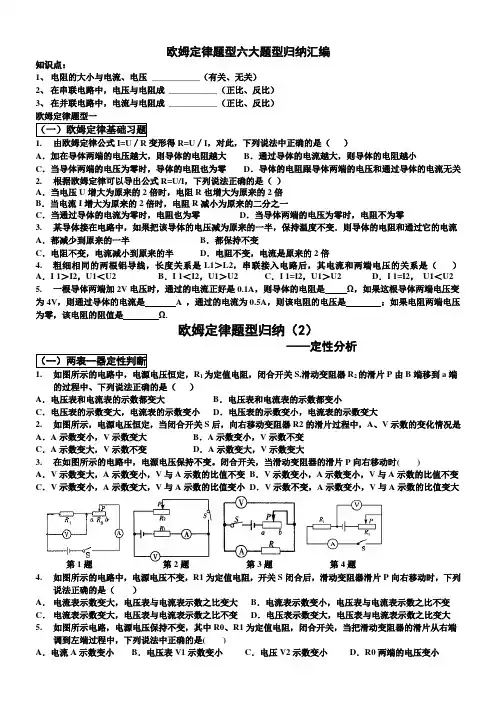

欧姆定律题型六大题型归纳汇编知识点：1、电阻的大小与电流、电压___________（有关、无关）2、在串联电路中，电压与电阻成___________（正比、反比）3、在并联电路中，电流与电阻成___________（正比、反比）1. 由欧姆定律公式I=U／R变形得R=U／I，对此，下列说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．导体的电阻跟导体两端的电压和通过导体的电流无关2. 根据欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．当通过导体的电流为零时，电阻也为零D．当导体两端的电压为零时，电阻不为零3. 某导体接在电路中，如果把该导体的电压减为原来的一半，保持温度不变．则导体的电阻和通过它的电流A．都减少到原来的一半B．都保持不变C．电阻不变，电流减小到原来的半D．电阻不变，电流是原来的2倍4. 粗细相同的两根铝导线，长度关系是L1＞L2，串联接入电路后，其电流和两端电压的关系是（）A．I 1＞I2，U1＜U2 B．I 1＜I2，U1＞U2 C．I 1=I2，U1＞U2 D．I 1=I2，U1＜U25. 一根导体两端加2V电压时，通过的电流正好是0.1A，则导体的电阻是Ω，如果这根导体两端电压变为4V，则通过导体的电流是 A ，通过的电流为0.5A，则该电阻的电压是；如果电阻两端电压为零，该电阻的阻值是Ω.欧姆定律题型归纳（2）——定性分析1. 如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（）A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大2. 如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是A．A示数变小，V示数变大B．A示数变小，V示数不变C．A示数变大，V示数不变D．A示数变大，V示数变大3. 在如图所示的电路中，电源电压保持不变。

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。

4．如图所示，设电源电压保持不变，R0=10Ω。

当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。

5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

物理欧姆定律经典题型一、简单的欧姆定律计算题型1. 题目- 已知一个电阻R = 10Ω，两端电压U = 20V，求通过电阻的电流I。

- 解析：根据欧姆定律I=(U)/(R)，将R = 10Ω，U = 20V代入公式，可得I=(20V)/(10Ω)=2A。

2. 题目- 一个电路中通过某电阻的电流I = 3A，电阻为5Ω，求电阻两端的电压U。

- 解析：由欧姆定律U = IR，把I = 3A，R = 5Ω代入，得到U=3A×5Ω =15V。

二、欧姆定律与串联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω串联在电路中，电源电压U = 60V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。

- 解析- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。

- 根据欧姆定律I=(U)/(R)，将U = 60V，R = 30Ω代入可得I=(60V)/(30Ω)=2A。

- 再根据U = IR求R_1、R_2两端的电压，U_1=IR_1=2A×10Ω = 20V，U_2=IR_2=2A×20Ω = 40V。

2. 题目- 有三个电阻R_1=5Ω，R_2=10Ω，R_3=15Ω串联在电路中，电流表示数为1A，求总电压U。

- 解析- 先求串联电路总电阻R = R_1+R_2+R_3=5Ω+10Ω + 15Ω=30Ω。

- 由U = IR，把I = 1A，R = 30Ω代入，得到U = 1A×30Ω=30V。

三、欧姆定律与并联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω并联在电路中，电源电压U = 20V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。

- 解析- 根据欧姆定律I=(U)/(R)，对于R_1，I_1=(U)/(R_1)=(20V)/(10Ω)=2A；对于R_2，I_2=(U)/(R_2)=(20V)/(20Ω)=1A。

欧姆定律计算题专题训练1．如图所示的电路中，电压表V1的示数为9伏，电压表V2的示数为3伏，那么R1与R2的阻值之比为A．2：1 B．1：2 C．3：1 D．1：32. 如图所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为A. 1∶5B. 5∶1C. 1∶4D. 4∶13. 如图所示的电路中，电阻R1的阻值为10Ω。

闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为Ω。

4．如图所示，设电源电压保持不变，R0=10Ω。

当闭合开关S，滑动变阻器的滑片P在中点c 时，电流表的示数为0.3A ，移动滑片P至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R分别为：A．U = 3V，R = 5Ω；B．U = 6V，R=20Ω；C．U = 6V，R = 10Ω；D．U = 3V，R = 15Ω。

5．如图所示电路，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是A．当滑片移到a端时，电流表示数为0．2 A B．当滑片移到中点时，电压表示数为2 VC．电压表示数与电流表示数的比值不变D．电压表的示数减少（1题图）（2题图）（3题图）（4题图）（5题图）6．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0．3A，再闭合开关S2后，电流表的示数为0．45A，则R2的阻值为Ω7．如图所示，电源电压保持不变，滑动变阻器的最大阻值R0=20Ω，当只闭合开关S1，滑片P置于最左端a时，电流表示数为0.2A；当开关S1．S2均闭合，滑片P置于最右端b时，电流表示数为0.6A，则定值电阻R1= Ω，电源电压U= V。

8．两定值电阻甲．乙中的电流与电压关系如图5所示，现在将甲和乙串联后接在电压为3V的电源两端，下列分析正确的是：A．甲的电阻值大于乙的电阻值 B．甲的电压大于乙的电压C．甲消耗的电功率大于乙消耗的电功率D．甲的电流等于乙的电流9.在研究“一定电压下，电流与电阻的关系”时，电路如图所示。

中考物理总复习《欧姆定律》专项提升训练题（含答案) 学校:___________班级：___________姓名：___________考号：___________考点1 欧姆定律1.小张设计了如图甲所示的电路,已知电源电压恒定不变,R0=20 Ω。

当只闭合开关S1时,电流表的示数为0.2 A;当开关S1、S2均闭合时,电流表示数如图乙所示,则R x为Ω。

2.如图所示,电源电压恒定不变,R2=4 Ω,当S1、S2均合上时,电流表示数为1.5 A;当S1闭合时,S2断开时,电流表示数为0.6 A,则R1的阻值为Ω。

第2题图第3题图3.如图所示的电路,电源电压恒定,定值电阻R1=6 Ω,R3=6 Ω,R2=12 Ω。

闭合开关S1,单刀双掷开关S2接a时,电流表的示数为0.6 A;则闭合开关S1,单刀双掷开关S2接b时,电流表的示数为A。

4.两个定值电阻,甲电阻标有“5 Ω 1 A”,乙电阻标有“10 Ω0.6 A”,为使它们能够安全的工作,把它们串联起来,两端允许的最高电压是V。

5.如图所示电路中电源电压不变,R1为定值电阻,R2为滑动变阻器,当滑片在a、b 两点间移动时,电流表示数变化范围为0.1~0.5 A,电压表示数变化范围2~4 V,则电源电压为V。

第 2 页 共 16 第5题图 第6题图6.如图所示的电路中,电源电压保持不变,R 1为定值电阻。

闭合开关,调节电阻箱R 2的阻值分别为10 Ω和30 Ω时,对应电流表示数分别为0.6 A 和0.4 A 。

则电源电压为 V 。

7.如图所示,电源电压保持不变,电阻R 2=20 Ω,如果开关S 1闭合、S 2断开时,电流表的示数为0.45 A;当S 1、S 2都闭合时,电流表的示数为0.6 A,此时电路的总电阻是 Ω。

8.如图所示,将滑动变阻器滑片P 从某一位置移动到另一位置,则电压表的示数由8 V 变为6 V,电流表示数相应由0.4 A 变为0.6 A 。

欧姆定律提高题汇编1、在如图所示的电路中，R0、R1为定值电阻，R2为滑动变阻器。

闭合电键S当滑动变阻器的滑片P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数的变化量分别用△I、△U1、△U2和△U3表示，则在滑片P向下滑动的过程中（）(A) U1/I不变，△U1/△I不变 (B) U2= U1+ U3(C) △U3/I不变，△U3/△I不变(D) |△U2|=|△U1|+|△U3|2、定值电阻R1和小灯泡R2的伏安特性曲线分别如图所示。

若将R1和R2串联后接在8伏的电源两端，则R1与R2的电功率之比为（）(A) 1:2 (B) 1:3(C) 2:3 (D) 3:53、在如图所示的电路中，电阻R2<R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是（）(A) 与R2并联一个比R2小得多的电阻(B) 与R2并联一个比R2大得多的电阻(C) 与R2串联一个比R2小得多的电阻(D) 与R2串联一个比R2大得多的电阻4、如四所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是A．ΔU1=0V ΔU2=2V ΔU3=1VB．ΔU1=0V ΔU2=2V ΔU3=2VC．ΔU1=0.5V ΔU2=1V ΔU3=1.5VD．ΔU1=0.2V ΔU2=1V ΔU3=0.8V.5、如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。

箱内电阻R l为定值电阻,R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b间的电压U ab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U ab大于4V时，鉴别器将使S断开，停止加热。
