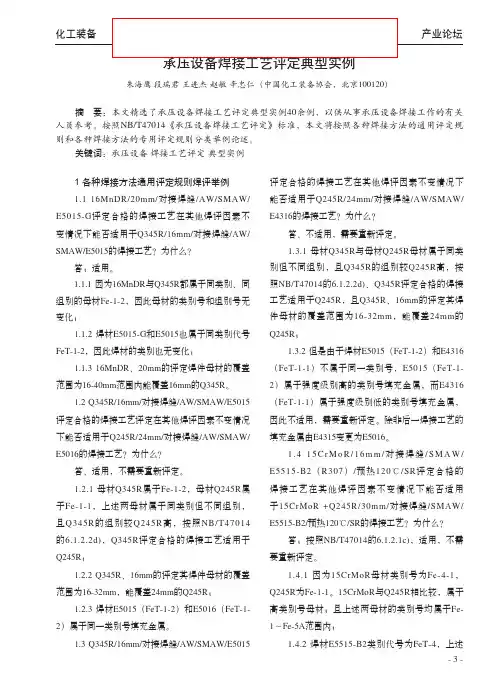

承压设备焊接工艺评定典型实例
朱海鹰段瑞君王进杰赵敏辛忠仁
（中国化工装备协会北京100120）
摘要：本文精选了承压设备焊接工艺评定典型实例50余例，以供从事承压设备焊接工作的有关人员参考。按照NB/T47014《承压设备焊接工艺评定》标准，本文将按照各种焊接方法的通用评定规则和各种焊接方法的专用评定规则分类举例论述。
关键词：承压设备焊接工艺评定典型实例
一、各种焊接方法通用评定规则焊评举例
1、Q345R/16mm/对接焊缝/AW/SMAW/E5015评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用于Q245R/24mm/对接焊缝/AW/SMAW/E5016的焊接工艺？为什么？
答、适用，不需要重新评定。
①母材Q345R属于Fe-1-2，母材Q245R属于Fe-1-1，上述两母材属于同类别但不同组别，且Q345R的组别较Q245R高，按照NB/T47014的6.1.2.2d)，Q345R评定合格的焊接工艺适用于Q245R；
②Q345R、16mm的评定其焊件母材的覆盖范围为16-32mm，能覆盖24mm 的Q245R；
③焊材E5015（FeT-1-2）和E5016（FeT-1-2）属于同一类别号填充金属。按照NB/T47014的6.1.2.1e)的第2段话判断，适用。
应注意的是：该例未考虑到工程应用，在实际生产中不可能采用E5015焊条焊接Q245R。采用该例的目的是为了举例说明焊接工艺评定规则的应用，仅此而已，以下有的例子与此目的相同。希望不要引起误解
“焊接工艺评定规则”不能当作焊接工艺规程使用；
1、从焊接工艺评定来讲可以不重新进行焊接工艺评定；
2、从焊接工艺规程来讲，要从力学性能、经济性考虑，不会用E5015焊接Q245R。
2、Q345R/16mm/对接焊缝/AW/SMAW/E5015评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用Q345R+Q245R/24mm/对接焊缝/AW/SMAW/E5016的焊接工艺？为什么？
答、适用，不需要重新评定。
①因为Q345R和Q245R母材属于同类别号但不同组别，且Q345R的组别号（Fe-1-2）较Q245R（Fe-1-1）高，按照NB/T47014的6.1.2.2C)，同类别号中高组别号母材Q345R评定合格的焊接工艺适用于该高组别号母材Q345R与低组别号母材Q245R相焊。Q345R、16mm的评定其焊件母材的覆盖范围为16-32mm，能覆盖24mm的Q345R +Q245R焊接工艺。
②焊材E5015（FeT-1-2）和E5016（FeT-1-2）属于同一类别号填充金属。
3、Q345R/16mm/对接焊缝/AW/SMAW/E5015评定合格的焊接工艺在其他
焊评因素不变情况下能否适用于Q245R/24mm/对接焊缝/AW/SMAW/E4316的焊接工艺？为什么？
答、不适用，需要重新评定。
由于焊材E5015（FeT-1-2）和E4316（FeT-1-1）不属于同一类别号，E5015（FeT-1-2）属于强度级别高的类别号填充金属，而E4316（FeT-1-1），属于强度级别低的类别号填充金属，因此不适用，需要重新评定。除非后一焊接工艺的填充金属由E4315变更为E5016。
4、Q345R/16mm/对接焊缝/AW/SMAW/E4315评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用于Q245R/24mm/对接焊缝/AW/SMAW/E4316的焊接工艺？为什么？
答、适用，不需要重新评定。
①母材Q345R属于Fe-1-2，母材Q245R属于Fe-1-1，上述两母材属于同类别但不同组别，且Q345R的组别较Q245R高，按照NB/T47014的6.1.2.2d)，Q345R评定合格的焊接工艺适用于Q245R；
②Q345R、16mm的评定其焊件母材的覆盖范围为16-32mm，能覆盖24mm 的Q245R；
③焊材E4315（FeT-1-2）和E4316（FeT-1-2）属于同一类别号填充金属。
5、Q345R /16mm/对接焊缝/AW/SMAW/E4315评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用于Q345R+Q245R/24mm/对接焊缝/AW/SMAW/E4316的焊接工艺？为什么？
答、适用，不需要重新评定。
①母材Q345R和母材Q245R属于同类别但不同组别，且Q345R的组别较Q245R高，按照NB/T47014的6.1.2.2C)，Q345R评定合格的焊接工艺适用于Q345R+Q245R；
②Q345R、16mm的评定其焊件母材的覆盖范围为16-32mm，能覆盖24mm 的Q345R+Q245R；
③焊材E4315（FeT-1-2）和E4316（FeT-1-2）属于同一类别号填充金属。
6、Q345R /16mm/对接焊缝/AW/SMAW/E4315评定合格的焊接工艺评定在其他焊评因素不变情况下能否适用于Q345R/24mm/对接焊缝/AW/SMAW/E5015的焊接工艺？为什么？
答、适用，不需要重新评定。
因为焊材E5015（FeT-1-2）和E4315（FeT-1-1）相比较，属于强度级别高的类别填充金属，且Q345R属于Fe-1类，按照NB/T47014的6.1.3.1a)不需要重新进行评定。
7、Q345R/12mm/对接焊缝/AW/SMAW/E5015评定合格的焊接工艺在其他通用焊评因素和专用焊评因素中重要因素、补加因素不变情况下能否适用于16MnDR/20mm/对接焊缝/AW/SMAW/E5015-N1UH5的焊接工艺？为什么？
答：适用。
①因为Q345R与16MnDR都属于同类别、同组别的母材Fe-1-2，因此母材的类别号和组别号都无变化，按照NB/T47014的6.1.2.1a)、6.1.2.2a) 、6.1.2.2b)不需要重新进行评定；
②焊材E5015和E5015-N1UH5也属于同类别代号FeT-1-2，因此焊材的类别号也无变化，按照NB/T47014的6.1.3.1a) 不需要重新进行评定；
③Q345R、12mm的评定适用于焊件母材的覆盖范围为12-24mm，能覆盖20mm的16MnDR，按照NB/T47014的6.1.5 不需要重新进行评定；
从以上分析可以看出：按照NB/T47014的6.1.2.1a)、6.1.2.2a)、 6.1.2.2b)、6.1.3.1a)和6.1.5不需要重新进行评定的理由是：这两种焊接工艺中母材的类别号和组别号都相同、无改变；焊材类别也相同、无改变；焊评试件母材厚度覆盖范围能包容焊件厚度；其前题是：在其他通用焊评因素和专用焊评因素中重要因素、补加因素不变情况下（如、焊接方法相同、焊后热处理类别相同等）才能适用。
从该例可以得出如下结论：Q345R的焊评在通用焊评因素和专用焊评因素中重要因素、补加因素不变情况下也适用于同类别、同组别的其他母材，如09MnNiDR(E5015-N5PUH5)、15MnNiDR(E5015-N3PUH5)等。
8、16MnDR/20mm/对接焊缝/AW/SMAW/E5015-N1UH5评定合格的焊接工艺在其他焊评因素不变情况下能否适用于Q345R/16mm/对接焊缝/AW/SMAW/E5015的焊接工艺？为什么？
答；适用。
①因为16MnDR与Q345R都属于同类别、同组别的母材Fe-1-2，因此母材的类别号和组别号无变化；
②焊材E5015-N1UH5和E5015也属于同类别代号FeT-1-2，因此焊材的类别也无变化；
③16MnDR、20mm的评定焊件母材的覆盖范围为16-40mm范围内能覆盖16mm的Q345R。
9、Q345R/12mm/对接焊缝/AW/SMAW/E5015/0℃冲击试验评定合格的焊接工艺在其他通用焊评因素和专用焊评因素中重要因素、补加因素不变情况下能否适用于Q345R/12mm/对接焊缝/AW/SMAW/E5015/-20℃冲击试验的焊接工艺？为什么？
答：适用。理由与例1相同。
①因为母材同为Q345R，属于同一类别同一组别的母材（Fe-1-2），因此母材的类别号和组别号都无变化；
②焊材同为E5015，也属于同一类别代号（FeT-1-2），因此焊材的类别号也无变化；
③Q345R/12mm/0℃冲击试验的评定适用于焊件母材的覆盖范围为12-24mm，能覆盖的Q345R/12mm/-20℃冲击试验的焊接工艺。
从以上分析可以看出：Q345R/0℃冲击试验的焊评可覆盖Q345R/-20℃冲击
