3、三极管及放大电路基础

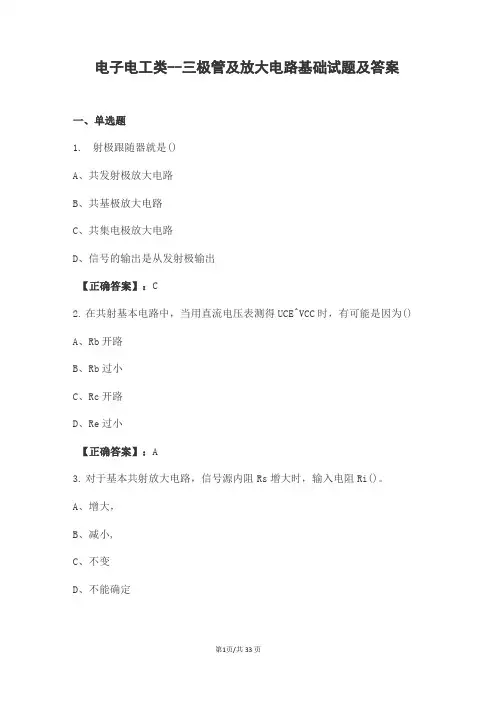

电子电工类--三极管及放大电路基础试题及答案一、单选题1.射极跟随器就是()A、共发射极放大电路B、共基极放大电路C、共集电极放大电路D、信号的输出是从发射极输出【正确答案】：C2.在共射基本电路中，当用直流电压表测得UCE^VCC时，有可能是因为()A、Rb开路B、Rb过小C、Rc开路D、Re过小【正确答案】：A3.对于基本共射放大电路，信号源内阻Rs增大时，输入电阻Ri()。

A、增大，B、减小,C、不变D、不能确定【正确答案】：C4.画三极管放大电路的直流通路时，应()A、将耦合电容、旁路电容、直流电源看成开路B、将耦合电容、旁路电容、直流电源看成短路C、将耦合电容、旁路电容看成开路D、将耦合电容、旁路电容看成短路【正确答案】：C5.三极管作为开关管使用时，其工作状态为A、饱和状态和截止状态B、饱和状态和放大状态C、截止状态和放大状态D、放大状态和击穿状态【正确答案】：A6.在基本放大电路中，输入电阻最大的放大电路是()A、共射放大电路B、共基放大电路C、共集放大电路D、共栅极放大电路【正确答案】：C7.以下关于输出电阻的叙述中，正确的是A、输出电阻越小，带负载能力就越强B、输出电阻越小，带负载能力就越弱C、输出电阻等于集电极电阻与负载并联的等效电阻D、输出电阻就是负载电阻【正确答案】：A8.为了使高阻输出的放大电路与低阻输入的放大负载很好地配合，可以在放大电路与负载之间插入()。

A、共射电路B、共集电路C、共基电路D、电容耦合【正确答案】：B9.多级放大器的输出电阻Ro就是()A、第一级输出电阻B、最后一级输出电阻C、每级输出电阻之和D、每级输出电阻之差【正确答案】：B10.共射基本放大电路基极偏置电阻，一般取值为()A、几欧至几十欧B、几十欧至几百欧C、几百欧至几千欧D、几十千欧至几百千欧Ik2k 10kJ 碍 VT. 7 HJVT,1一心I-12VA 、4kQ【正确答案】：D11. 如图所示，该两级放大电路的输出电阻是B 、1.3kQC 、3kQD 、1.5kQ【正确答案】：C12. 以下关于三极管的说法中，正确的是A 、三极管属于单极型器件B 、三极管内存在有三个PN 结C 、三极管的穿透电流随温度升高而增大D 、三极管的正向导通电压随温度升高而增大【正确答案】：C13.在共射放大电路中，输入交流信号vi与输出信号vo相位A、相反B、相同C、正半周时相同D、负半周时相反【正确答案】：A14.在固定偏置放大电路中，若偏置电阻Rb断开，则___。

三极管及放大电路基础教案章节一：三极管概述教学目标：1. 了解三极管的定义、结构和工作原理。

2. 掌握三极管的类型和符号。

教学内容：1. 三极管的定义：三极管是一种半导体器件，具有放大电信号的功能。

2. 三极管的结构：三极管由发射极、基极和集电极组成。

3. 三极管的工作原理：通过基极控制发射极和集电极之间的电流。

4. 三极管的类型：NPN型和PNP型。

5. 三极管的符号：NPN型三极管符号为“N”，PNP型三极管符号为“P”。

教学活动：1. 讲解三极管的定义、结构和工作原理。

2. 展示三极管的实物图和符号图。

3. 引导学生通过实验观察三极管的工作状态。

章节二：放大电路基础教学目标：1. 了解放大电路的定义和作用。

2. 掌握放大电路的基本组成和原理。

教学内容：1. 放大电路的定义：放大电路是一种通过反馈作用放大电信号的电路。

2. 放大电路的作用：放大微弱的信号，使其具有足够的功率驱动负载。

3. 放大电路的基本组成：电源、三极管、输入电阻、输出电阻和反馈电阻。

4. 放大电路的原理：通过三极管的放大作用，实现电信号的放大。

教学活动：1. 讲解放大电路的定义、作用和基本组成。

2. 展示放大电路的原理图和实际电路图。

3. 引导学生通过实验观察放大电路的工作状态。

章节三：三极管的放大特性教学目标：1. 了解三极管的放大特性。

2. 掌握三极管的放大原理。

教学内容：1. 三极管的放大特性：三极管的放大能力与基极电流、集电极电流和发射极电流之间的关系。

2. 三极管的放大原理：通过基极电流的控制，实现发射极和集电极之间电流的放大。

教学活动：1. 讲解三极管的放大特性和放大原理。

2. 分析三极管放大电路的输入和输出特性曲线。

3. 引导学生通过实验观察三极管的放大特性。

章节四：三极管放大电路的设计与应用教学目标：1. 了解三极管放大电路的设计方法。

2. 掌握三极管放大电路的应用。

教学内容：1. 三极管放大电路的设计方法：根据输入和输出信号的要求，选择合适的三极管、电阻等元件，设计合适的电路。

第二章三极管及放大电路基础教学重点1．了解三极管的外形特征、伏安特性和主要参数。

2．在实践中能正确使用三极管。

3．理解放大的概念、放大电路主要性能指标、放大电路的基本构成和基本分析方法。

4．掌握共发射极放大电路的组成、工作原理，并能估算电路的静态工作点、放大倍数、输入和输出电阻等性能指标。

5．能搭建分压式放大电路，并调整静态工作点。

教学难点1．三极管的工作原理。

2．放大、动态和静态以及等效电路等概念的建立。

3．电路能否放大的判断。

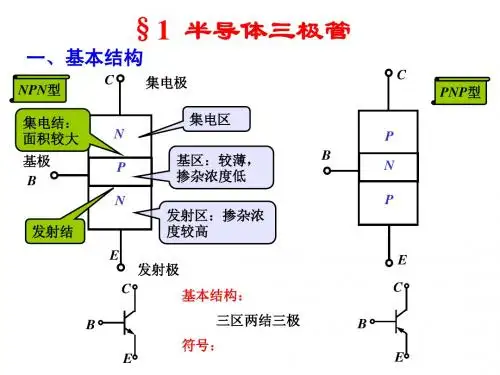

学时分配2.1三极管2.1.1三极管的结构与符号 通过实物认识常见的三极管三极管有三个电极，分别从三极管内部引出，其结构示意如图所示。

按两个PN 结组合方式的不同，三极管可分为PNP 型、NPN 型两类，其结构示意、电路符号和文字符号如图所示。

PNP 型 NPN 型有箭头的电极是发射极，箭头方向表示发射结正向偏置时的电流方向，由此可以判断管子是PNP 型还是NPN 型。

基区 发射区e基极 ceVTe基极 cecVT《电子技术基础与技能》配套多媒体CAI 课件 电子教案三极管都可以用锗或硅两种材料制作，所以三极管又可分为锗三极管和硅三极管。

2.1.2三极管中的电流分配和放大作用动画：三极管电流放大作用的示意做一做：三极管中电流的分配和放大作用观察分析实验参考数据：1）三极管各极电流分配关系：I E = I B + I C ，I E ≈ I C ≫I B2）基极电流和集电极电流之比基本为常量，该常量称为共发射极直流放大系数β，定义为：BCI I =β 3）基极电流有微小的变化量Δi B ，集电极电流就会产生较大的变化量Δi C ，且电流变化量之比也基本为常量，该常量称为共发射交流放大系数β，定义为：BCΔi i ∆=β1．三极管的电流放大作用，实质上是用较小的基极电流信号控制较大的集电极电流信号，实现“以小控大”的作用。

2．三极管电流放大作用的实现需要外部提供直流偏置，即必须保证三极管发射结加正向电压（正偏），集电结加反向电压（反偏）。

一、教学目标：1. 让学生了解三极管的结构、种类和功能。

2. 让学生掌握三极管的导通和截止条件。

3. 让学生了解放大电路的原理和应用。

4. 让学生能够分析判断放大电路的工作状态。

二、教学内容：1. 三极管的结构和种类教学要点：三极管由发射极、基极和集电极组成，分为NPN型和PNP型。

2. 三极管的导通和截止条件教学要点：三极管导通需要基极-发射极电压大于一定值，集电极-发射极电压小于一定值；截止则相反。

3. 放大电路的原理教学要点：放大电路利用三极管的放大作用，将输入信号放大后输出。

4. 放大电路的应用教学要点：放大电路广泛应用于电子设备中，如音频放大、信号放大等。

5. 放大电路的工作状态分析教学要点：分析判断放大电路的工作状态，包括静态工作点和动态工作状态。

三、教学方法：1. 采用讲授法，讲解三极管及放大电路的基本概念、原理和应用。

2. 利用多媒体课件，展示三极管及放大电路的实物图片和电路图，增强学生的直观认识。

3. 进行实验演示，让学生亲自动手操作，观察放大电路的工作状态。

4. 案例分析，分析实际应用中的放大电路，提高学生的应用能力。

四、教学准备：1. 教学课件和教案。

2. 三极管实物和放大电路演示电路。

3. 实验器材和工具。

五、教学评价：1. 课堂问答：检查学生对三极管及放大电路的基本概念、原理和应用的理解。

2. 实验报告：评估学生在实验中的操作技能和分析判断能力。

3. 课后作业：巩固学生对三极管及放大电路的知识点掌握。

4. 期末考试：全面考核学生对三极管及放大电路的学习效果。

六、教学内容：6. 放大电路的类型教学要点：放大电路分为三种类型：共发射极放大电路、共基极放大电路、共集电极放大电路；其中共发射极放大电路应用最广泛。

7. 放大电路的静态工作点教学要点：静态工作点是指放大电路中的三极管在直流工作状态下，各极的电位处于一种稳定的状态，对于放大电路的性能有很大影响。

8. 放大电路的动态分析教学要点：动态分析是指在输入信号的作用下，放大电路中三极管的工作状态和工作参数的变化。

三极管及放大电路基础教案一、教学目标：1.了解三极管的基本概念和结构；2.掌握三极管的工作原理；3.掌握三极管的基本参数和测量方法；4.理解放大电路的基本原理。

二、教学内容：1.三极管的概念和结构；2.三极管的工作原理；3.三极管的基本参数和测量方法；4.放大电路的基本原理；5.放大电路中的三极管应用。

三、教学重点：1.三极管的工作原理；2.三极管的基本参数和测量方法；3.放大电路的基本原理。

四、教学难点：1.三极管的工作原理；2.放大电路的基本原理。

五、教学过程：（一）导入新知识（5分钟）1.引入放大电路的概念；2.提问：你们知道什么是放大电路吗？3.学生回答。

（二）学习三极管的概念和结构（15分钟）1.展示三极管的实物图，并简要介绍其结构；2.学生观察三极管，了解其结构；3.解释三极管的引脚功能。

（三）学习三极管的工作原理（20分钟）1.展示三极管的工作原理原理图；2.以NPN型三极管为例，介绍其工作原理；3.以电流流动的方式讲解三极管的工作过程。

（四）学习三极管的基本参数和测量方法（20分钟）1.介绍三极管的常见参数，如放大倍数、输出电阻等；2.讲解如何测量三极管的放大倍数和输入、输出电阻；3.展示测量三极管参数的仪器，实际操作演示。

（五）学习放大电路的基本原理（15分钟）1.介绍放大电路的基本组成，包括输入端、输出端和放大电路；2.讲解放大电路的基本工作原理；3.展示一种常见的放大电路，如共射放大电路，并通过示意图进行讲解。

（六）了解放大电路中的三极管应用（20分钟）1.介绍三种常见的放大电路：共射放大电路、共基放大电路和共集放大电路；2.分别讲解三种放大电路的特点和应用；3.学生思考并回答：你认为在哪些场合下可以使用这些电路？（七）小结与反思（5分钟）1.小结本节课学习的内容；2.提问：你掌握了这节课的重点吗？3.学生回答。

六、教学资源：1.三极管实物图；2.三极管工作原理原理图；3.测量三极管参数的仪器；4.放大电路示意图。

三极管及基本放大电路教案2．分类：（1）按内部基本结构不同：NPN 型和PNP 型。

PNP 型和NPN 型三极管表示符号的区别是发射极的箭头方向不同， 这个箭头方向表示发射结加正向偏置时的电流方向。

（2）按功率分：小功率管、中功率和大功率管。

（3）按工作频率分：低频管和高频管。

（4）按管芯所用半导体材料分：锗管和硅管。

目前国内生产硅管多为NPN 型（3D 系列）；目前国内生产锗管多为PNP 型（3A 系列）。

（5）按结构工艺分：合金管和平面管。

（6）按用途分：放大管和开关管。

二、三极管的电流放大作用——发射结正向偏置，集电结反向偏置1．三极管各电极上的电流分配实验电路【原理】载流子的特殊运动(NPN)：发射区向基区扩散电子；电子在基区的扩散和复合；集电区收集电子【电流放大作用】(1)B C I I β=且B C I I >>;(2)B C E I I I +=注意：（1）三极管的电流放大作用，实质上是用较小的基极电流信号控制集电极的大电流信号，是“以小控大”的作用。

（2）要使三极管起放大作用，必须保证发射结加正向偏置电压，集电结加反向偏置电压。

2、三极管的基本连接方式1）．共发射极电路（CE ）：把三极管的发射极作为公共端子。

2）．共基极电路（CB ）：把三极管的基极作为公共端子。

3）．共集电极电路（CC ）：把三极管的集电极作为公共端子。

三、三极管的特性曲线——硅NPN 型三极管1．输入特性曲线输入特性：在V U CE 1 且为某定值时，加在三极管基极与发射极之间的电压BE V 和它产生的基极电流B I 之间的关系。

与二极管的正向伏安特性曲线相似。

当BE V 大于导通电压时，三极管才出现明显的基极电流。

导通电压：硅管0.7 V ，锗管0.3 V 。

2. 输出特性曲线：B I 为某定值，C I 与CE U 之间的关系，一簇几乎与横轴平行的直线。

3、三极管的三个区① 截止区：B I = 0以下的区域。
