防雷接地施工图预算实例

钢筋混凝土柱子上安装的接地电阻测量板可套一处接 地跨接线定额。定额内一处跨接线已含0.459㎏镀锌 扁钢，故不得再另计测量板的主材费。 测试板作箱体的话，箱体另计。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
23 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
21 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
七、接地跨接线的安装
指接地母线遇有障碍需跨接时相连接的连接线或利用 金属构件、金属管道作为接地线时，需要焊接的连接 线。
如易燃气体管道法兰盘之间的连接。
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
15 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
电缆沟支架连接地线（不分户内户外）按户内接地母 线执行定额。接地母线与支架焊接不得另计跨接线。 铜接地绞线（2-900~901）适用于户外埋设，管内 敷设时执行管内穿线定额。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
25 最好用的表格算量软件
等电位连接的施工
九、电位连接的施工
等电位箱和局部等电位箱的箱体单独套定额，局部等电 位箱 应套接线盒安装子目，总等电位箱套接线箱安装 子目。
厨房、厕所的等电位连接如何施工？ 有这么几种情况：1、等电位接线盒中接地线为 BVR4mm2的软铜线穿管敷设，至配电箱接地排，作 等电位连接。 2、等电位接线盒引出8号铅丝或圆钢就近引致防雷引 下线。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
27 最好用的表格算量软件
等电位连接
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
28 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
十、接地系统的调试
“系统” “组”：接地极的根数较少时

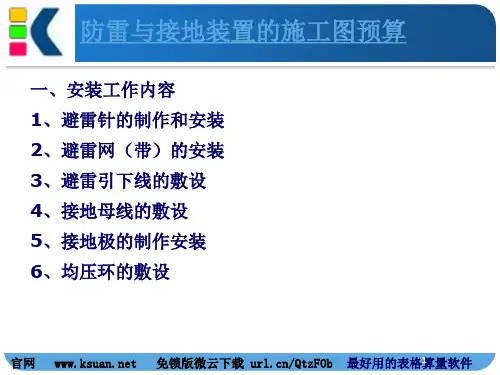

防雷与接地装置的施工图预算
一、安装工作内容
1、避雷针的制作和安装
2、避雷网（带）的安装 3、避雷引下线的敷设 4、接地母线的敷设 5、接地极的制作安装
6、均压环的敷设
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
1 最好用的表格算量软件
最好用的表格算量软件 官网
7、接地跨接线的安装
⑴沿混凝土块敷设时，需另计混凝土块制作。
⑵沿折板支架敷设即一般在女儿墙上敷设，定额已包 括支架制安，不得另计。 ⑶在屋面保温层内敷设时，执行户内接地母线敷设定 额。
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
4 最好用的表格算量软件
避雷网的敷设
官网
www.ksuan.net
此图有两个项目，避雷引下线敷设（ 利用建筑物主筋 引下）。另一项为预埋接地钢板，可套接地跨接线。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
12 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
利用建筑物的主 筋作引下
官网
www.ksuan.net
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
10 最好用的表格算量软件
引下线
此图竖向点划线避雷 网至屋顶金属构件可 套2-948避雷引下线 敷设 沿建筑、构筑 物引下
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
11 最好用的表格算量软件
避雷引下线和预埋接地钢板
伸缩缝 利用地下管道作为接地母线，法兰处要做接地跨接
吊车钢轨作为接地母线，两钢轨的跨接。
钢管敷设时连接管箍之间的接地跨接线已包含在配管 定额之内，不应重复计算。
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
22 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
18 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net

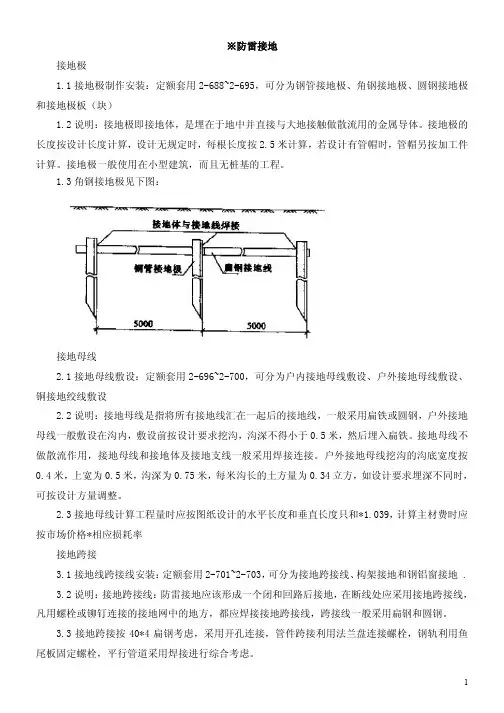

五、接地极的制作安装：“根”
接地极制作安装以“根”为计量单位。其长度按设计 长度计算，设计无规定时，每根按2.5m计算。若设 计有管帽时，管帽另按加工计算。 P542
官网
www.ksuan.net
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
24 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
八、钢铝窗接地：“10处”
高层建筑六层以上的金属窗要接地，每一个窗户一处。
钢窗、铝窗接地以“处”为计量单位，按设计要求接 地的金属窗数进行计算。 钢铝门窗接地是按采用Φ8圆钢一端和窗连接，一端 与圈梁内主筋连接的方式考虑的。
16 最好用的表格算量软件
利用基础钢筋做接地
利用基础钢筋做接地，套用均压环(2-945)敷设子 目（但均压环敷设子目内并没有圆钢等主材，只考虑 了钢筋与钢筋之间的搭接焊，所以，还应该计算基础 钢筋的跨接数量）
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
17 最好用的表格算量软件
《建筑物防雷设计规范》GB50057:
当利用混凝土内钢筋、钢柱作为自然引下线并同时采 用基础接地体时，可不设断接卡，利用钢筋作引下线 时应在室内外的适当地点设若干连接板，该连接板可 供测量、接人工接地和作等电位连接用。
当仅利用钢筋作引下线并采用埋于土壤中的人工接地 体时，应在每根引下线上于距地面不低于0.3m处设 接地体连接板。采用埋于土壤中的人工接地体时应设 断接卡子，其上端应与连接板或钢柱焊接。
免锁版微云下载 url.cn/QtzFOb
13 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net 四、接地母线的敷设
挖填土不用另算
接地母线敷设，按设计长度以“m”为计算单位， 其长度按施工图设计的水平和垂直长度另加3.9 ％的附加长度计算。计算主材费时另加规定的损 耗率。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
3 最好用的表格算量软件
最好用的表格算量软件 官网 ww.ksuan.net （二）避雷网（带）的安装： “10m”
避雷网（带）工程量＝施工图设计长度×（1＋3.9％）
3.9％：包括转弯、上下波动、避绕障碍物、搭接头所占长 度
工程量＝施工图设计长度×（1＋3.9％）
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
14 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
户内接地母线敷设包括打洞、埋卡子、敷设、焊接、 油漆等工作内容。卡子的水平距离为1米，垂直方向 1.5米，穿墙时用Φ40×400钢管保护，每10米综 合入一个保护管，卡子及钢管费已计入定额之内，不 得另计。 户外接地母线敷设包括地沟的挖填土和夯实。挖沟的 沟底宽按0.4米，上宽为0.5米，沟深为0.75米，每 米沟长的土方量为0.34米3计算。如设计要求埋深不 同时，则可按实际土方量计算调整。土质按一般土综 合考虑，遇有石方、矿渣、积水、障碍物等情况时可 另行计算。
断接卡子制作安装以“套”为计量单位，按设计规定 装设的断接卡子数量。断接卡子箱的安装另计。
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
9 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
当建筑钢筋采用“锥螺纹”连接时，电气仍需焊接， 如下图。
免锁版微云下载 url.cn/QtzFOb
19 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
六、均压环的敷设：“10m” 均压环敷设以“m”为单位计算，焊接时按两根筋 考虑，超过两根时，可按比例调整。长度按设计 需要作为均压接地的圈梁中心长度，以延长米来 计算。
防雷引下线均压环当设计要求另敷设扁钢或圆钢时， 则执行户内接地母线定额，主材另计。
地梁主筋作接地装置可借用“均压环敷设 利用圈梁钢 筋焊接” 。
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
20 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
柱主筋与圈梁钢筋焊接（2-946）：当楼层有局部等 电位箱时，在立柱的引下钢筋上和圈梁钢筋进行焊接， 焊接按2根主筋考虑。 基础梁和立柱钢筋（引下线）焊接也执行柱主筋与圈 梁钢筋焊接。
免锁版微云下载 url.cn/QtzFOb
7 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
三、避雷引下线的敷设 避雷引下线敷设可分为利用金属构件引下、沿建筑物构 筑物引下、利用建筑物主筋引下和断接卡子制作、安装。 工程量＝施工图设计长度×（1＋3.9％） 如钢结构的厂房利用其的钢柱做引下线时应套用“利用 金属构件引下”。 沿建筑物构筑物引下一般是采用圆钢、扁铁沿建筑物和 构筑物明敷引下的，计算主材费时应按市场价格×相应 损耗率。
接地网的跨接
按平均每6m两根主筋间跨接一处 ［L×(n－1)]/6 -------- （c）跨接处 注：跨接处间隔如设计有要求可换算。 例：设计要求利用基础两根主筋作接地网，单长 350m，要求4m跨接一次，试计算总焊接处： 解：［ 350×(2－1)]/4 =88
官网
www.ksuan.net
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
8 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
利用建筑物内主筋作引下线安装以“10m”为计量单 位，每一柱子内按焊接两根主筋考虑，如果焊接主筋 数超过两根时，可按比例调整，即若4根主筋定额基 价×2。
www.ksuan.net
8、钢铝窗接地
9、等电位连接 10、断接卡子、测试板 11、接地系统的调试
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
2 最好用的表格算量软件
最好用的表格算量软件 官网 ww.ksuan.net 二、工程量计算规则 （一）避雷针的制作和安装 避雷针的制作：“根” 避雷针的安装：“根” 拉线的安装：3根为一组 独立避雷针的制作与安装 制作：按“一般铁构件”的制作或按成品计算： 100kg 安装：“基”
免锁版微云下载 url.cn/QtzFOb
5 最好用的表格算量软件
最好用的表格算量软件 官网 www.ksuan.net
官网
www.ksuan.net
免锁版微云下载 url.cn/QtzFOb
6 最好用的表格算量软件
最好用的表格算量软件 官网 ww.ksuan.net
官网
www.ksuan.net
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
26 最好用的表格算量软件
最好用的表格算量软件 官网www.ksuan.net
3、还有等电位接线盒线从卫来自百度文库间插座地线引出。 这几种有可能以组合的形式出现。套项时看说明和图 纸情况，如不详，那么按第1种的情况较多。
卫生间等电位及配电间等电位 Ø16的圆钢是不是可 以套户内接地母线？ 答：套用“利用金属结构引下”子目，要加主材（扁 钢或其他）及损耗。
构架接地(2-902)是接户外钢结构或混凝土杆构架
接地考虑的。每处接地包括4米以内的水平接地线。 接地跨接线安装扁钢按40×4，采用钻孔方式，管件 跨接利用法兰盘连接螺栓；轨道利用鱼尾板固定螺栓； 平行管道采用焊接进行综合考虑的。
官网 www.ksuan.net 免锁版微云下载 url.cn/QtzFOb
接地网试验是指接地网电阻测定。按实验刺史，只要 作一次接地电阻测试就计算一次。 综合基价所称的系统是按每一个建筑物或生产区为单 位考虑的。即每一个建筑物或厂区为一个系统。
