螺纹紧固件及连接画法

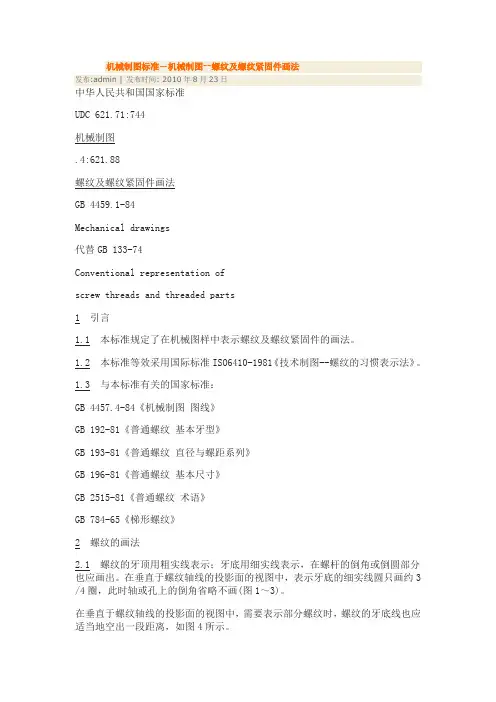

机械制图标准－机械制图--螺纹及螺纹紧固件画法发布:admin | 发布时间: 2010年8月23日中华人民共和国国家标准UDC 621.71:744机械制图.4:621.88螺纹及螺纹紧固件画法GB 4459.1-84Mechanical drawings代替GB 133-74Conventional representation ofscrew threads and threaded parts1 引言1.1 本标准规定了在机械图样中表示螺纹及螺纹紧固件的画法。

1.2 本标准等效采用国际标准ISO6410-1981《技术制图--螺纹的习惯表示法》。

1.3 与本标准有关的国家标准：GB 4457.4-84《机械制图图线》GB 192-81《普通螺纹基本牙型》GB 193-81《普通螺纹直径与螺距系列》GB 196-81《普通螺纹基本尺寸》GB 2515-81《普通螺纹术语》GB 784-65《梯形螺纹》2 螺纹的画法2.1 螺纹的牙顶用粗实线表示；牙底用细实线表示，在螺杆的倒角或倒圆部分也应画出。

在垂直于螺纹轴线的投影面的视图中，表示牙底的细实线圆只画约3 /4圈，此时轴或孔上的倒角省略不画(图1～3)。

在垂直于螺纹轴线的投影面的视图中，需要表示部分螺纹时，螺纹的牙底线也应适当地空出一段距离，如图4所示。

2.2 完整螺纹的终止界线(简称螺纹终止线)用粗实线表示，外螺纹终止线的画法如图1a、图2a；内螺纹终止线的画法如图3、图5a。

2.3 当需要表示螺纹收尾时，螺尾部分的牙底用与轴线成30°的细实线绘制(图1a、5a)。

2.4 不可见螺纹的所有图线按虚线绘制(图6)。

图62.5 无论是外螺纹或内螺纹，在剖视或剖面图中剖面线都必须画到粗实线(图2～5)。

2.6 绘制不穿通的螺孔时，一般应将钻孔深度与螺纹部分的深度分别画出(图3、5a)。

2.7 当需要表示螺纹牙型时，可按图7～9的形式绘制。

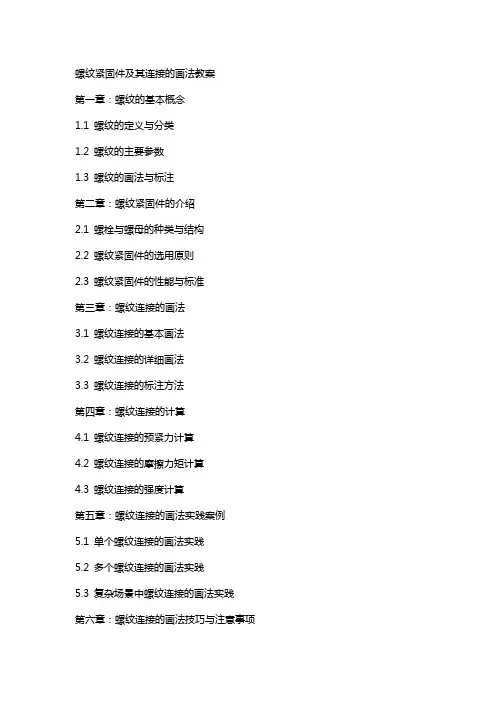

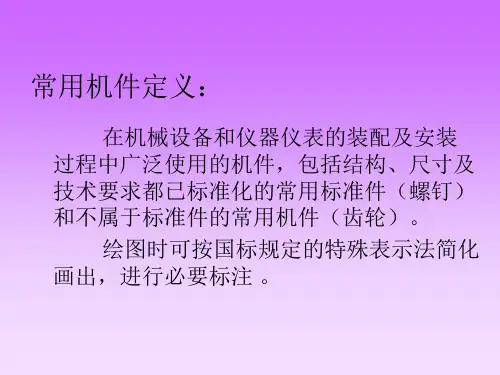

螺纹紧固件及其连接的画法教案第一章：螺纹的基本概念1.1 螺纹的定义与分类1.2 螺纹的主要参数1.3 螺纹的画法与标注第二章：螺纹紧固件的介绍2.1 螺栓与螺母的种类与结构2.2 螺纹紧固件的选用原则2.3 螺纹紧固件的性能与标准第三章：螺纹连接的画法3.1 螺纹连接的基本画法3.2 螺纹连接的详细画法3.3 螺纹连接的标注方法第四章：螺纹连接的计算4.1 螺纹连接的预紧力计算4.2 螺纹连接的摩擦力矩计算4.3 螺纹连接的强度计算第五章：螺纹连接的画法实践案例5.1 单个螺纹连接的画法实践5.2 多个螺纹连接的画法实践5.3 复杂场景中螺纹连接的画法实践第六章：螺纹连接的画法技巧与注意事项6.1 螺纹连接画法的技巧6.2 螺纹连接画法的注意事项6.3 螺纹连接画法的常见问题与解答第七章：螺纹紧固件的安装与拆卸7.1 螺纹紧固件的安装方法7.2 螺纹紧固件的拆卸方法7.3 螺纹紧固件的安装与拆卸注意事项第八章：螺纹连接的失效分析与预防8.1 螺纹连接的常见失效形式8.2 螺纹连接失效的原因分析8.3 螺纹连接失效的预防措施第九章：螺纹连接的应用实例9.1 机械设备中的螺纹连接应用实例9.2 汽车工程中的螺纹连接应用实例9.3 建筑工程中的螺纹连接应用实例第十章：综合练习与课程总结10.1 螺纹连接的画法综合练习10.2 螺纹连接的画法课程总结10.3 螺纹连接的画法拓展学习建议重点和难点解析一、螺纹的基本概念补充和说明：螺纹的主要参数包括螺距、公称直径、螺纹角度等，这些参数直接影响螺纹的承载能力和连接的可靠性。

二、螺纹紧固件的介绍补充和说明：螺纹紧固件的性能包括预紧力、摩擦力矩等，这些性能指标是确保连接安全的关键。

了解不同国家和行业的螺纹标准对于正确选用和使用螺纹紧固件至关重要。

三、螺纹连接的画法补充和说明：基本画法包括螺纹的轮廓线、螺纹的指示线等，而详细画法则包括螺纹连接的剖面线、螺纹连接的标注等。

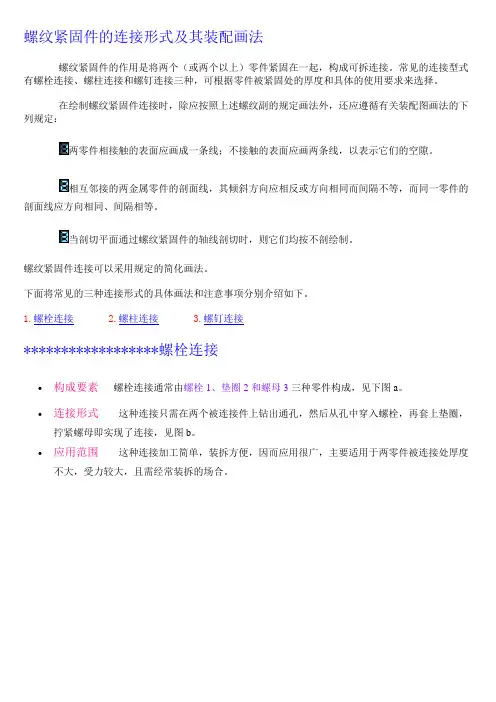

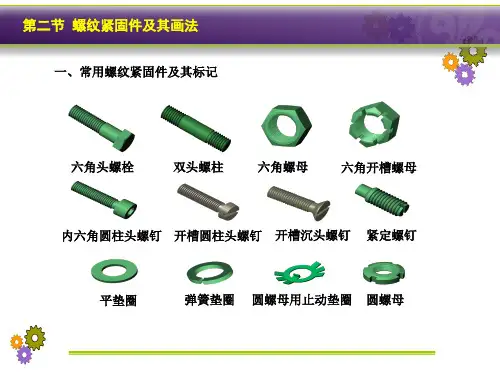

螺纹紧固件的连接形式及其装配画法螺纹紧固件的作用是将两个（或两个以上）零件紧固在一起，构成可拆连接。

常见的连接型式有螺栓连接、螺柱连接和螺钉连接三种，可根据零件被紧固处的厚度和具体的使用要求来选择。

在绘制螺纹紧固件连接时，除应按照上述螺纹副的规定画法外，还应遵循有关装配图画法的下列规定：两零件相接触的表面应画成一条线；不接触的表面应画两条线，以表示它们的空隙。

相互邻接的两金属零件的剖面线，其倾斜方向应相反或方向相同而间隔不等，而同一零件的剖面线应方向相同、间隔相等。

当剖切平面通过螺纹紧固件的轴线剖切时，则它们均按不剖绘制。

螺纹紧固件连接可以采用规定的简化画法。

下面将常见的三种连接形式的具体画法和注意事项分别介绍如下。

1.螺栓连接2.螺柱连接3.螺钉连接******************螺栓连接∙构成要素螺栓连接通常由螺栓1、垫圈2和螺母3三种零件构成，见下图a。

∙连接形式这种连接只需在两个被连接件上钻出通孔，然后从孔中穿入螺栓，再套上垫圈，拧紧螺母即实现了连接，见图b。

∙应用范围这种连接加工简单，装拆方便，因而应用很广，主要适用于两零件被连接处厚度不大，受力较大，且需经常装拆的场合。

选定螺栓连接需确定的内容：1）根据使用要求，选择螺栓的结构型式（即确定国标代号）2）根据强度要求或结构要求确定螺栓的公称直径（螺纹规格）d3）根据下式计算螺栓的公称长度l：l≥δ1+δ2 +h+m+ a式中δ1、δ2为两被连接件的厚度；h为垫圈厚度；m为螺母厚度；a为螺栓头部超出螺母的长度，一般取a =0.2～0.3d，见图c。

注意计算l所得结果必须标准化，即取为螺栓的标准公称长度，见附录表。

垫圈和螺母的结构型式和规格与螺栓规格相同。

至此，可得出螺栓、垫圈和螺母的规定标记，即可按比例画法或查表画法画出螺栓连接的装配图。

画螺栓连接的注意事项：l）为了装配方便，被连接件上的通孔直径d h应稍大于螺栓的公称直径d，其值可查表获得，因此该处应画成两条线，且两被连接件接触面的投影线应画到螺栓的大径线处。

第二十五讲螺纹及其画法一、螺纹的基本要素（1）螺纹牙形在通过螺纹轴线的断面上，螺纹的轮廓形状，称为螺纹牙形。

它有三角形、梯形、锯齿形和矩形等。

不同的螺纹牙形，有不同的用途。

（2）螺纹直径①大径（公称直径）是螺纹的最大直径，即与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径，用d（外螺纹）或D（内螺纹）表示。

②小径是螺纹的最小直径，即与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径，称为小径，用d1（外螺纹）或D1（内螺纹）表示。

③中径在大径与小径圆柱面之间有一假想圆柱，在母线上牙形的沟槽和凸起宽度相等。

此假想圆柱称为中径圆柱，其直径称为中径。

它是控制螺纹精度的主要参数之一。

（3）螺纹线数（n）螺纹有单线（常用）和多线之分，沿一条螺旋线形成的螺纹为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线所形成的螺纹为多线螺纹。

（4）螺距（P）和导程（Ph）螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。

同一条螺纹线上相邻两牙在中径线上对应两点间的轴向距离，称为导程，由图7—5可知，螺距和导程的关系：单线螺纹 P=Ph；多线螺纹 Ph=nP （5）旋向:螺纹分右旋和左旋两种。

顺时针旋转时旋入的螺纹，称为右旋螺纹。

逆时针旋转时旋入的螺纹，称为左旋螺纹。

工程上常用右旋螺纹。

只有牙形、直径、螺距、线数和旋向完全相同的内外螺纹，才能相互旋合。

二、螺纹的规定画法机械制图国家标准对螺纹画法作了详细的规定。

1、外螺纹的画法外螺纹不论其牙形如何，螺纹的牙顶（大径）及螺纹终止线用粗实线表示，螺杆的倒角或倒圆部分也应画出；牙底（小径）用细实线表示。

画图时小径尺寸近似地取d1≈0.85d。

在垂直于螺纹轴线投影面上的视图中，表示牙底的细实线圆只画3/4圈，此时倒角省略不画。

画剖视图时螺纹终止线只画一小段粗实线到小径处，剖面线应画到粗实线。

2、内螺纹的画法在剖视图中，小径用粗实线表示，大径用细实线表示；在投影为圆的视图上，表示大径圆用细实线只画约3/4圈，倒角圆省略不画，螺纹的终止线用粗实线表示，剖面线画到粗实线处。
