线性系统的频域分析方法

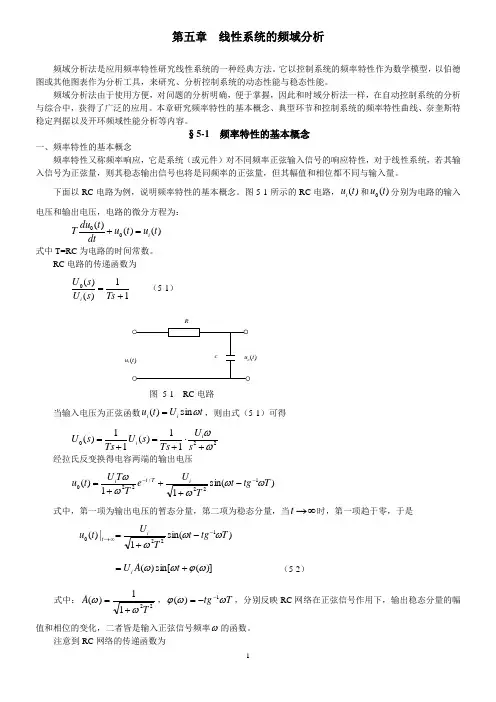

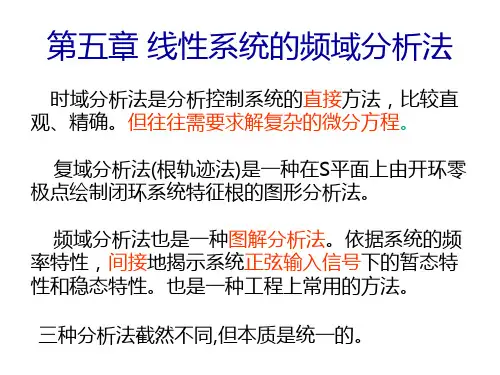

第五章 线性系统的频域分析频域分析法是应用频率特性研究线性系统的一种经典方法。

它以控制系统的频率特性作为数学模型，以伯德图或其他图表作为分析工具，来研究、分析控制系统的动态性能与稳态性能。

频域分析法由于使用方便，对问题的分析明确，便于掌握，因此和时域分析法一样，在自动控制系统的分析与综合中，获得了广泛的应用。

本章研究频率特性的基本概念、典型环节和控制系统的频率特性曲线、奈奎斯特稳定判据以及开环频域性能分析等内容。

§5-1 频率特性的基本概念一、频率特性的基本概念频率特性又称频率响应，它是系统（或元件）对不同频率正弦输入信号的响应特性，对于线性系统，若其输入信号为正弦量，则其稳态输出信号也将是同频率的正弦量，但其幅值和相位都不同与输入量。

下面以RC 电路为例，说明频率特性的基本概念。

图5-1所示的RC 电路，)(t u i 和)(0t u 分别为电路的输入电压和输出电压，电路的微分方程为：)()()(00t u t u dtt du Ti =+ 式中T=RC 为电路的时间常数。

RC 电路的传递函数为11)()(0+=Ts s U s U i （5-1） Rui )t图 5-1 RC 电路当输入电压为正弦函数t U t u i i ωsin )(=，则由式（5-1）可得22011)(11)(ωω+⋅+=+=s U Ts s U Ts s U i i 经拉氏反变换得电容两端的输出电压)sin(11)(122/220T tg t T U e T T U t u iT t i ωωωωω---+++=式中，第一项为输出电压的暂态分量，第二项为稳态分量，当∞→t 时，第一项趋于零，于是)sin(1|)(1220T tg t T U t u i t ωωω-∞→-+=)](sin[)(ωϕωω+=t A U i （5-2）式中：2211)(TA ωω+=，T tgωωϕ1)(--=，分别反映RC 网络在正弦信号作用下，输出稳态分量的幅值和相位的变化，二者皆是输入正弦信号频率ω的函数。

第五章线性系统的频域分析法5-1 什么是系统的频率响应？什么是幅频特性？什么是相频特性？什么是频率特性？答对于稳定的线性系统，当输入信号为正弦信号时，系统的稳态输出仍为同频率的正弦信号，只是幅值和相位发生了改变，如图5-1所示，称这种过程为系统的频率响应。

图5-1 问5-1图称为系统的幅频特性，它是频率的函数；称为系统的相频特性，它是频率的函数：称为系统的频率特性。

稳定系统的频率特性可通过实验的方法确定。

5-2 频率特性与传递函数的关系是什么？试证明之。

证若系统的传递函数为，则相应系统的频率特性为，即将传递函数中的s用代替。

证明如下。

假设系统传递函数为：输入时，经拉氏反变换，有：稳态后，则有：其中：将与写成指数形式：则：与输入比较得：幅频特性相频特性所以是频率特性函数。

5-3 频率特性的几何表示有几种方法？简述每种表示方法的基本含义。

答频率特性的几何表示一般有3种方法。

⑴幅相频率特性曲线（奈奎斯特曲线或极坐标图）。

它以频率为参变量，以复平面上的矢量来表示的一种方法。

由于与对称于实轴，所以一般仅画出的频率特性即可。

⑵对数频率特性曲线（伯德图）。

此方法以幅频特性和相频特性两条曲线来表示系统的频率特性。

横坐标为，但常用对数分度。

对数幅频特性的纵坐标为，单位为dB。

对数相频特性的纵坐标为，单位为“。

”（度）。

和都是线性分度。

横坐标按分度可以扩大频率的表示范围，幅频特性采用可给作图带来很大方便。

⑶对数幅相频率特性曲线（尼柯尔斯曲线）。

这种方法以为参变量，为横坐标，为纵坐标。

5-4 什么是典型环节？答将系统的开环传递函数基于根的形式进行因式分解，可划分为以下几种类型，称为典型环节。

①比例环节k(k>0) ；②积分环节；③微分环节s；④惯性环节；⑤一阶微分环节；⑥延迟环节；⑦振荡环节；⑧二阶微分环节 ；⑨不稳定环节。

典型环节频率特性曲线的绘制是系统开环频率特性绘制的基础，为了使作图简单并考虑到工程分析设计的需要，典型环节对数幅频特性曲线常用渐近线法近似求取。

自动控制原理第五章线性系统的频域分析法1、基本内容和要点（l）频率特性系统的稳态频率响应，频率响应的物理概念及数学定义；求取频率特性的分析法和实验法。

（2）典型环节的频率特性比例、惯性、积分、微分、振荡、延迟环节的频率特性和对数频率特性。

非最小相位环节的频率特性。

（3）反馈控制系统的开环频率特性研究系统开环频率特性的意义。

单环系统开环对数频率持性的求取与绘制。

最小相位系统开环对数幅频特性与相频特性间的对应关系。

（4）奈奎斯特稳定判据幅角定理。

S平面与F平面的映射关系。

根据开环频率特性判别闭环系统稳定性的奈氏判据。

奈氏判据在多环系统中的应用和推广。

系统的相对稳定性。

相角与增益稳定裕量。

（5）二阶和高阶系统的频率域性能指标与时域性指标。

系统频率域性能指标。

二阶和高阶系统暂态响应性能指标与频率域性能指标间的解析关系及近似关系。

（6）系统的闭环频率特性开环频率特性与闭环频率特性间的解析关系。

用等M圆线从开环频率特性求取闭环频率特性。

用尼氏图线从开环对数频率特性求取闭环频率特性。

2、重点（l）系统稳态频率响应和暂态时域响应的关系。

（2）系统开环频率特性的绘制，最小相位系统开环频率特性的特点。

（3）奈奎斯特稳定判据和稳定裕量。

5-1引言第三章，时域分析，分析系统零、极点与系统时域指标的关系；典型二阶系统极点或和n与时域指标tp、和t、tr及稳态误差等的关系，及高阶系统的近似指标计算；第四章，根轨迹分析，研究系统某一个参数变化对系统闭环极点的影响；本章讨论系统零、极点对系统频率域指标的关系，频域指标又分开环频域指标和闭环频域指标，它们都是在频域上评价系统性能的参数。

频域分析是控制理论的一个重要分析方法。

5-2频率特性1．频率特性的基本概念理论依据定理：设线性定常系统G()的输入信号是正弦信号某(t)某int，在过度过程结束后，系统的稳态输出是与输入同频率的正弦信号，其幅值和相角都是频率的函数，即为c(t)Y()in[t()]。

实验四线性系统的频域分析
线性系统的频域分析是一种利用线性系统的响应特性来提高系统性能的有效手段，它
在系统设计中起着重要的作用。

其主要思想是将系统的响应特性根据其与频率之间的关系
进行分割，从而更好地理解该响应的物理规律。

本文的目的是介绍线性系统的频域分析方法。

线性系统的频域分析分为时域分析和频域分析两种技术。

时域分析是检测一个系统在
其他变量没有变化时，系统输出信号形状及其随时间变化趋势的一种分析方法。

时域分析中，将系统的输入和输出逐样本放入示波器进行分析及测试。

频域分析是通过将系统的输
入和输出信号进行频谱分析，将它们映射到频率轴上进行分析的一种方法。

在频域分析中，我们可以通过频谱分析仪、傅里叶变换、系统增益、阶跃响应等技术来检测系统响应的特性，得出系统的频率响应函数，从而研究系统是否属于线性系统。

线性系统的频域分析一般步骤如下：
1、定义时域函数并将其傅里叶变换，从而得到其频域函数；
2、计算系统的增益及其全频响应曲线，以便了解频率和增益之间的关系；
3、根据阶跃响应的拟合结果，利用积分和微分的技巧，确定系统的阶跃函数；
4、选择优化算法，进行系统参数优化调整，使系统达到所需要的设计目标。

以上就是线性系统的频域分析方法介绍，从分析输入输出信号，到频域拟合分析，再
到进行参数优化调整，这一系列的步骤可以帮助我们更好的理解系统的物理机理，实现系
统的最佳设计性能。

·145·第5章 线性系统的频域分析法重点与难点一、基本概念 1. 频率特性的定义设某稳定的线性定常系统，在正弦信号作用下，系统输出的稳态分量为同频率的正弦函数，其振幅与输入正弦信号的振幅之比)(ωA 称为幅频特性，其相位与输入正弦信号的相位之差)(ωϕ称为相频特性。

系统频率特性与传递函数之间有着以下重要关系：ωωj s s G j G ==|)()(2. 频率特性的几何表示用曲线来表示系统的频率特性，常使用以下几种方法：（1）幅相频率特性曲线：又称奈奎斯特（Nyquist ）曲线或极坐标图。

它是以ω为参变量，以复平面上的矢量表示)(ωj G 的一种方法。

（2）对数频率特性曲线：又称伯德（Bode ）图。

这种方法用两条曲线分别表示幅频特性和相频特性。

横坐标为ω，按常用对数lg ω分度。

对数相频特性的纵坐标表示)(ωϕ，单位为“°”（度）。

而对数幅频特性的纵坐标为)(lg 20)(ωωA L =，单位为dB 。

（3）对数幅相频率特性曲线：又称尼柯尔斯曲线。

该方法以ω为参变量，)(ωϕ为横坐标，)(ωL 为纵坐标。

3. 典型环节的频率特性及最小相位系统 （1）惯性环节：惯性环节的传递函数为11)(+=Ts s G 其频率特性 11)()(+===j T s G j G j s ωωω·146·对数幅频特性 2211lg20)(ωωT L +=(5.1)其渐近线为⎩⎨⎧≥-<=1 )lg(2010)(ωωωωT T T L a (5.2) 在ωT =1处，渐近线与实际幅频特性曲线相差最大，为3dB 。
