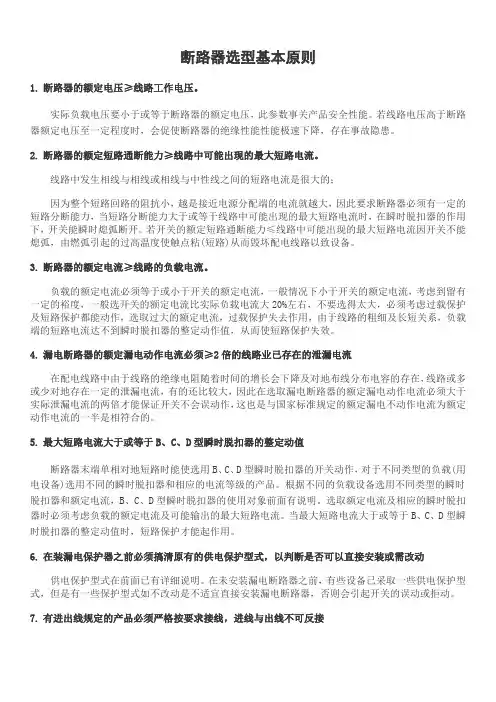

断路器选型基本原则 Revised by Liu Jing on January 12, 2021
断路器选型应遵守的基本原则
发布时间：10-12-16 来源：点击量：1673 字段选择：大中小
1 断路器的额定电压必须大于或等于线路的工作电压。
负载或额定电源的电压要大于或等于开关的额定电压，因为这事关产品的安全性能。高于开关额定电压的电压有可能会使产品绝缘性能性能下降，存在事故隐。
2 断路器的额定短路通断能力≥线路中可能出现的最大短路电流。
线路中发生相线与相线或相线与中性线之间的短路电流是很大的，越是接近电源分配端的电流就越大，因为整个短路回路的阻抗小。因此要求断路器必须有一定的短路分断能力，当短路分断能力大于或等于线路中可能出现的最大短路电流时，在瞬时脱扣器的作用下，开关能瞬时熄弧断开。如开关的额定短路通断能力≤线路中可能出现的最大短路电流因开关不能熄弧，由燃弧引起的过高温度使触点粘(短路)从而毁坏配电线路以致设备。
3 断路器的额定电流≥线路的负载电流。
负载的额定电流必须等于或小于开关的额定电流，一般情况下小于开关的额定电流，考虑到留有一定的裕度，一般选开关的额定电流比实际负载电流大20℅左右，不要选得太大，必须考虑过载保护及短路保护都能动作，选取过大的额定电流，过载保护失去作用，由于线路的粗细及长短关系，负载端的短路电流达不到瞬时脱扣器的整定动作值，从而使短路保护失效。
4 漏电断路器的额定漏电动作电流必须≥2倍的线路业已存在的泄漏电流。
在配电线路中由于线路的绝缘电阻随着时间的增长会下降及对地布线分布电容的存在，线路或多或少对地存在一定的泄漏电流，有的还比较大，因此在选取漏电断路器的额定漏电动作电流必须大于实际泄漏电流的两倍才能保证开关不会误动作，这也是与国家标准规定的额定漏电不动作电流为额定动作电流的一半是相符合的。
5 断路器末端单相对地短路时能使选用B、C、D型瞬时脱扣器的开关动作，对于不同类型的负载(用电设备)选用不同的瞬时脱扣器和相应的电流等级的产品。根据不同的负载设备选用不同类型的瞬时脱扣器和额定电流，B、C、D型瞬时脱扣器的使用对象前面有说明。选取额定电流及相应的瞬时脱扣器时必须考虑负载的额定电流及可能输出的最大短路电流。当最大短路电流大于或等于B、
C、D型瞬时脱扣器的整定动值时，短路保护才能起作用。
6 在装漏电保护器之前必须搞清原有的供电保护型式，以便判断是否可以直接安装或需改动。
供电保护型式在前面已有详细说明。在未安装漏电断路器之前，有些设备已采取一些供电保护型式，但是有一些保护型式如不改动是不适宜直接安装漏电断路器，否则会引起开关的误动或拒动。具体使用将在后面案例中进行分析。
7 有进出线规定的产品必须严格按要求接线，进出线不可反接。
漏电断路器必须按要求接线，否则会引起开关漏电保护功能的损坏，因漏电保护线路板的工作电源从开关的出线端引出，如采取反接线，则线路板的工作电源长期存在，一旦漏电保护动作，内部电磁脱扣线圈因长期通电而损坏(电磁脱扣线圈的设计为瞬时工作方式)，漏电功能损坏。
