低压断路器选型原则和整定原则

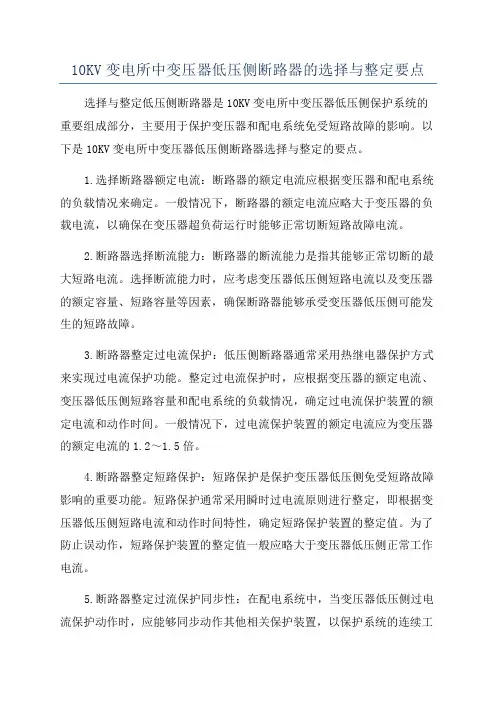

10KV变电所中变压器低压侧断路器的选择与整定要点选择与整定低压侧断路器是10KV变电所中变压器低压侧保护系统的重要组成部分，主要用于保护变压器和配电系统免受短路故障的影响。

以下是10KV变电所中变压器低压侧断路器选择与整定的要点。

1.选择断路器额定电流：断路器的额定电流应根据变压器和配电系统的负载情况来确定。

一般情况下，断路器的额定电流应略大于变压器的负载电流，以确保在变压器超负荷运行时能够正常切断短路故障电流。

2.断路器选择断流能力：断路器的断流能力是指其能够正常切断的最大短路电流。

选择断流能力时，应考虑变压器低压侧短路电流以及变压器的额定容量、短路容量等因素，确保断路器能够承受变压器低压侧可能发生的短路故障。

3.断路器整定过电流保护：低压侧断路器通常采用热继电器保护方式来实现过电流保护功能。

整定过电流保护时，应根据变压器的额定电流、变压器低压侧短路容量和配电系统的负载情况，确定过电流保护装置的额定电流和动作时间。

一般情况下，过电流保护装置的额定电流应为变压器的额定电流的1.2～1.5倍。

4.断路器整定短路保护：短路保护是保护变压器低压侧免受短路故障影响的重要功能。

短路保护通常采用瞬时过电流原则进行整定，即根据变压器低压侧短路电流和动作时间特性，确定短路保护装置的整定值。

为了防止误动作，短路保护装置的整定值一般应略大于变压器低压侧正常工作电流。

5.断路器整定过流保护同步性：在配电系统中，当变压器低压侧过电流保护动作时，应能够同步动作其他相关保护装置，以保护系统的连续工作。

因此，在整定过流保护时，应根据配电系统的拓扑结构、过电流保护装置的互锁、同步动作装置等因素，确保过电流保护装置能够准确、快速地响应短路故障。

6.断路器选择断开容量：断开容量是指断路器能够安全、可靠地切断短路电流的能力。

选择断开容量时，应根据变压器低压侧可能发生的短路电流和短路故障持续时间，选择断路器的断开容量，以确保断路器能够安全切断短路电流。

常见低压电器选型原则 SANY GROUP system office room 【SANYUA16H-常见低压电器选型原则一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。

(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路器的极限通断能力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25(5)脱扣器的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。

(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

(3)短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流；K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4)短延时的延时时间按被保护对象的热稳定校核。

(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。

(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

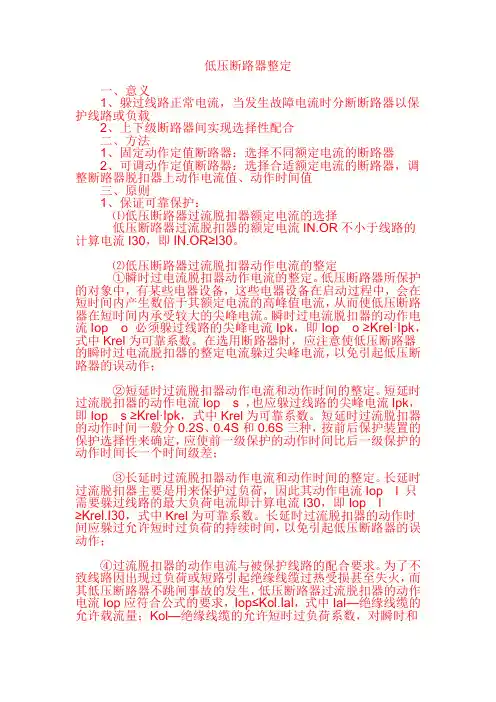

低压断路器整定一、意义1、躲过线路正常电流，当发生故障电流时分断断路器以保护线路或负载2、上下级断路器间实现选择性配合二、方法1、固定动作定值断路器：选择不同额定电流的断路器2、可调动作定值断路器：选择合适额定电流的断路器，调整断路器脱扣器上动作电流值、动作时间值三、原则1、保证可靠保护：⑴低压断路器过流脱扣器额定电流的选择低压断路器过流脱扣器的额定电流IN.OR不小于线路的计算电流I30，即IN.OR≥I30。

⑵低压断路器过流脱扣器动作电流的整定①瞬时过电流脱扣器动作电流的整定。

低压断路器所保护的对象中，有某些电器设备，这些电器设备在启动过程中，会在短时间内产生数倍于其额定电流的高峰值电流，从而使低压断路器在短时间内承受较大的尖峰电流。

瞬时过电流脱扣器的动作电流Iop o 必须躲过线路的尖峰电流Ipk，即Iop o ≥Krel·Ipk，式中Krel为可靠系数。

在选用断路器时，应注意使低压断路器的瞬时过电流脱扣器的整定电流躲过尖峰电流，以免引起低压断路器的误动作；②短延时过流脱扣器动作电流和动作时间的整定。

短延时过流脱扣器的动作电流Iop s ，也应躲过线路的尖峰电流Ipk，即Iop s ≥Krel·Ipk，式中Krel为可靠系数。

短延时过流脱扣器的动作时间一般分0.2S、0.4S和0.6S三种，按前后保护装置的保护选择性来确定，应使前一级保护的动作时间比后一级保护的动作时间长一个时间级差；③长延时过流脱扣器动作电流和动作时间的整定。

长延时过流脱扣器主要是用来保护过负荷，因此其动作电流Iop l 只需要躲过线路的最大负荷电流即计算电流I30，即Iop l ≥Krel.I30，式中Krel为可靠系数。

长延时过流脱扣器的动作时间应躲过允许短时过负荷的持续时间，以免引起低压断路器的误动作；④过流脱扣器的动作电流与被保护线路的配合要求。

为了不致线路因出现过负荷或短路引起绝缘线缆过热受损甚至失火，而其低压断路器不跳闸事故的发生，低压断路器过流脱扣器的动作电流Iop应符合公式的要求，Iop≤Kol.Ial，式中Ial—绝缘线缆的允许载流量；Kol—绝缘线缆的允许短时过负荷系数，对瞬时和短延时过流脱扣器，一般取4.5；对长延时过流脱扣器，做短路保护时取1.1，只做过负荷保护时取1。

低压断路器的选择及整定作者：贺鹏志来源：《科技视界》2015年第04期【摘要】低压断路器是低压回路中的核心元件，选择合适的断路器才能有效的保护电气回路。

本文介绍了选择断路器类型的一些原则及方法，以供大家参考。

【关键词】低压断路器；类型；选择0 引言在低压配电线路中，低压断路器的选用和保护设定非常重要，如果选用或设置不当，可能会发生误动作或不动作，失去保护作用，甚至产生安全隐患。

因此，应根据具体使用条件，结合断路器电气、结构特点等因素，选择最合适的断路器类型。

1 一般原则1.1 类型的选择根据所保护回路的额定电流、保护要求以及断路器的电气、结构特点等来选择合适的断路器类型。

对于额定电流600A以下，短路电流不大的场合，一般选用塑壳式断路器；若短路电流较大，则应选用万能式（框架式）断路器；若短路电流相当大，则应选用限流式断路器；在有漏电保护要求时，还应选用漏电保护式断路器。

如果选用时注重选择性，应选用万能式断路器；而如果注重体积，要求价格便宜，则应选用塑壳式断路器。

1.2 电气参数的确定我国低压电器标准规定低压断路器应有下列特性参数：（1）型式：包括相数、极数、额定频率、灭弧介质、闭合方式和分断方式。

（2）主电路额定值：包括额定工作电压、额定电流、额定短时接通能力、额定短时耐受电流。

万能式断路器的额定电流还分主电路的额定电流和框架等级的额定电流。

（3）额定工作制：断路器的额定工作制可分为8h工作制和长期工作制两种。

（4）控制电路。

（5）辅助电路参数：包括辅助接点特性参数。

万能式断路器一般具有常开接点、常闭接点各3对，供信号装置及控制回路用；塑壳式断路器一般不具备辅助接点。

（6）脱扣器型式：包括分励脱扣器、过电流脱扣器、欠电压脱扣器等。

（7）其它：断路器特性参数除上述各项外，还包括：使用类别（选择性、非选择性）、操作过电压、是否具有隔离功能、外壳防护等级等。

1.3 四极断路器的选用一般三相四线制断路器选择三极断路器即可，但是下列场所应选用四极断路器或者禁止使用四极断路器：（1）正常供电电源与备用发电机之间的转换断路器应使用四极断路器。

低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。

随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。

下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。

配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。

电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。

家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。

低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。

对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

低压断路器的选用和使用注意事项(1)低压断路器的选用选用低压断路器的总原则是保证低压断路器脱扣器的动作电流整定值要小于单相短路电流的 2/3，以确保动作可靠。

1)能满足正常工作需要，能躲过正常电流峰值，能承受短时电流的冲击而不损坏并切除故障。

2) 使用时除要求额定电压大于或等于线路电压外，用于控制时，还要求电磁脱扣器的瞬时动作电流为负载电流的6倍;用于电动机保护时，要求塑壳式低压断路器脱扣器整定为起动电流的1.7倍，万能式整定为 1.35 倍;用于通断电路时，其额定电流和脱扣器动作电流均应大于或等于电路中电流总和。

3)选用低压断路器作多台电动机短路保护时，脱扣器动作电流应为容量最大一台电动机起动电流的 1.3倍加上其余电动机额定电流的总和。

除有上述电流、电压要求外，选用时还要考虑类型、等级、规格等方面以及上下级保护匹配等问题。

（2）低压断路器安装使用安全注意事项1)低压断路器安装前先检查其脱扣器的额定电流是否与被控线路、电动机等的额定电流相符，核实有关参数，满足要求方可安装。

2) 低压断路器不易安装在震动的地方，以免造成开关内部零件松动。

低压断路器一般应垂直安装在配电板上，灭弧室应位于上部。

3)操作手柄或传动杠杆的开合位置应正确，操作力不应大于产品允许规定的值。

4)触点在闭合、断开过程中，可动部分与灭弧室的零件不应有卡住现象。

5)触点开关应紧密可靠，接触电阻小。

6)对低压断路器要定期检修(半年至少一次)并清污，尤其是触点的油污与杂质。

如发现触点表面粗糙或粘有金属熔化后产生的颗粒，应清除它们，以保证触点良好接触，以免影响操作和影响绝缘。

7)定期检查脱扣器及时限机构的整定值，对长期未用而重新投入使用的，应认真检查接线是否良好，是否正确可靠，并进行绝缘测量等质检工作。

有延时的还要检查其延时。

8)过电流脱扣器的整定值一旦调好后就不允许随意变动，而且使用时间长了要检查其弹簧是否生锈卡住，以免影响其动作。

9)在低压断路器分断短路电流以后，应在切除上一级电源的情况下，及时地检查其触点状况并清除灭弧室内壁、栅片上的烟尘与金属颗粒。

低压断路器选型若干问题的讨论编者按：随着电气技术的发展，低压断路器的性能日益提高，已逐步实现了智能化、模块化和小型化，提高了配电系统的可靠性和安全性。

但在使用低压断路器的过程中也存在一些容易忽视的问题，这些问题可能会造成断路器安装使用不合理或错误，不仅不能发挥其控制、测量与保护作用，反而存在一定的安全隐患，既降低了设备运行的可靠性，又对使用人员的人身安全构成威胁，同时也会造成一定的经济损失。

如何合理地选择、使用低压断路器值得电气设计人员关注。

本期“面对面”栏目邀请部分供电技术人员和专家，将围绕低压断路器通用选型原则和整定原则、低压断路器选型的级间配合以及安装方式等问题发表各自观点，希望能对配电系统设计与选型工作有所促进。

焦点议题通用选型原则和整定原则低压断路器选型的级间配合低压断路器的安装方式特约嘉宾（排名不分先后）聂玉安教授级高工/山东省建筑设计研究院电气总工程开嘉教授级高工/北京中联环建文建筑设计公司电气总工王殿光高级工程师/海格电气公司市场技术支持总工程师王卫国高级工程师/浙江天正电气股份有限公司技术中心主任焦点议题通用选型原则和整定原则必须通过认真的计算和校验合理选择聂玉安/ 教授级高工山东省建筑设计研究院电气总工低压断路器在设计选型时，需要考虑的通用性原则主要有：①根据低压配电系统的负载性质、故障类别和对线路保护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③断路器的额定电流不应小于所在回路的负载计算电流。

④断路器应适应所在场所的环境条件。

⑤断路器应满足短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满足短路条件下的通断能力。

低压断路器应根据不同故障类别和具体工程要求，选择相适应的保护形式。

其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的保护不应动作。

②断路器的最根本任务就是起到保护作用，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。

低压断路器的选型和整定断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。

（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。

过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。

断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。

框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A 的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。

在正常的条件下，可作为线路的不频繁转换之用。

1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。

框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。

（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。

辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。

部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。

塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。

低压断路器选用原则在低压电网中，广泛采用断路器作过载、短路保护。

但是，如果断路器选用不当，可能造成误动作或拒绝动作，失去了它应起的保护作用，反而降低了供电的可靠性。

设计选用断路器的需要考虑的总的原则是：1、有足够的接通与分断能力；2、满足系统选择性保护的要求；3、合理的性价比。

首先确定断路器结构类型后，然后是电气参数的选择。

所谓电气参数选择，除了断路器的额定电压、额定电流和通断能力外，一个重要的问题是如何选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以达到比较理想的协调动作。

一、一般选用原则这里指的是选用任何断路器所必须遵守的原则：1、断路器的额定工作电压》线路额定电压2、断路器的额定电流》线路计算负载电流。

3、断路器的额定短路通断能力》线路中可能出现的最大短路电流，一般按有效值计算。

假如选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，则必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。

如果这样还不能满足需要，则可考虑下述三种解决方案：①采用级联保护（或称串级保护）方式，就是利用上一级断路器和该断路器一起动作来提高短路分断能力。

采用这种方案时，需将上一级断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80% 左右。

②采用限流断路器。

③采用断路器加后备熔断器。

但是应注意，这样就放弃了选择性分断4、线路末端单相对地短路电流》1.25倍断路器瞬（或短延时）时脱扣器整定电流。

这对负载电流较小、配电线较长的情况尤其重要。

因为线路较长时，末端短路电流较小，单相对地短路电流就更小。

这里的“单相对地”是指三相三线制中一相对地而言。

相对于短路时，短路电流要通过大地（接地电阻较大），因而短路电流较小，有时比过电流脱扣器整定电流还要小，不能使过电流脱扣器动作，因而在单相对地短路时便失去保护。

在这种情况下，如不能满足上述要求，则需采取特别措施来解决。

低压配电保护电器的选择与整定[摘要]本文简要述及低压配电用保护电器的保护性能及产品状况，介绍了现行国家标准——《低压配电设计规范》关于配电线路保护的主要规定；着重论述了对保护电器的合理选择和正确整定是实施规范要求的关键；本文系统地分析了保护电器选择和整定要考虑的几个问题及其计算方法；分析了故障时应可靠切断故障电路和选择性动作的对立统一。

对配电系统设计、运行维护单位以及产品制造厂具有指导作用和实际应用价值。

[关键词]保护电器短路保护过载保护接地故障保护熔断器的过电流选择比非选择型断路器选择型断路器选择性动作一概述低压配电用保护电器在低压配电系统中占有重要的地位，它是在配电系统发生故障时实现保护的关键器件。

但是如果选用的保护电器不当，或者整定数据不正确，将导致不能按要求切断电路，而扩大事故，或者是扩大停电区域。

所以，分析配电系统的特点，了解保护电器的特性，给予正确选用和整定，是配电系统的正常运行和安全用电的重要保证。

二保护电器的类别和保护性能低压保护电器包括两种类型，即低压熔断器和低压断路器，现分别就其在配电线路中常用的类型、保护特性及其他性能简述如下。

（一）低压熔断器熔断器应符合现行国家标准《低压熔断器基本要求》（GB13539.1-92）和《低压熔断器专职人员使用的熔断器的补充要求》（GB13539.2-92），该国标是参照采用同名称国际标准IEC269-1和IEC269-2、IEC269-2-1而编制。

1．分类（1）按结构分：熔断器的结构型式与使用人员有关，主要分为：①专职人员使用的熔断器，其结构型式又有：（a）刀型触头熔断器；（b）螺栓连接熔断器；（c）圆筒帽形熔断器。

②非熟练人员使用的熔断器。

（2）按分断范围分为：①“g”熔断体—能分断使熔体熔化之电流至额定分断能力之间的所有电流的限流熔断体；②“a”熔断体—能分断使熔体“熔断时间—电流特性曲线”上的最小电流至额定分断能力之间的所有电流的熔断体。

配电变压器低压侧断路器的整定与选择低压断路器在正常的状况下起到接通和断开负荷电流，同时还可以具有过负荷和短路爱护的功能。

那么对于配电变压器低压侧的断路器怎么去整定和选择呢？配电变压器低压侧总断路器的设置，断路器具有长延时、短延时和瞬时三段式电流爱护，为了保证变压器的爱护与出线回路的选择性的协作，通常配电变压器的低压侧进线断路器不宜设置瞬时爱护。

下面一一介绍低压断路器三段式电流爱护值的整定计算。

1、配电变压器低压侧断路器三段式电流爱护值的整定计算1.1 低压断路器长延时过电流脱扣器的整定电流低压断路器长延时过电流脱扣器的整定电流宜等于或者接近变压器低压侧的额定电流值。

即（1）式中，Iset1为长延时过电流脱扣器的整定电流值，单位为A，K1为牢靠系数取值为1.1，IN2为变压器低压侧的额定电流，单位为A。

长延时过电流脱扣器起到过负荷爱护的作用。

1.2 低压断路器短延时过电流脱扣器的整定电流一般状况下，低压断路器短延时过电流脱扣器的整定电流可以取值为3～5倍的低压断路器长延时过电流脱扣器的整定电流，其短延时时间可取0.2～0.4s。

即：（2）式中，Iset2为短延时过电流脱扣器的整定电流。

短延时过电流脱扣器起到当发生短路时，延时一段时间让断路器进行跳闸。

1.3 低压断路器瞬时过电流脱扣器的整定电流低压断路器瞬时过电流脱扣器的整定电流一般不宜小于低压断路器长延时过电流脱扣器的整定电流的10倍。

即：（3）式中，Iset3为低压断路器瞬时过电流脱扣器的整定电流。

2、配电变压器低压侧断路器的选择低压断路器根据功能可以分为选择性和非选择性两种类型，变压器低压侧断路器用选择性断路器；低压断路器根据极数可以分为1P 、2P、3P和4P。

低压断路器在正常工作条件下其额定频率和额定电压分别与所在回路的频率、标称电压相适应；同时，其应当满意在短路条件下时的分断力量。

3、举例分析容量为315kVA的三相变压器，以施耐德系类的断路器为例，变压器低压侧总断路器的整定与选择过程如下：（1）计算变压器低压侧的额定电流：（2）确定低压断路器长延时过电流脱扣器的整定电流，依据1.1内容在结合施耐德断路器选型手册，选择长延时过电流脱扣器的整定电流为1250A。

低压断路器设计选型原则
低压断路器在设计选型时，需要考虑的通用性原则主要有：
① 依据低压配电系统的负载性质、故障类别和对线路爱护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

② 断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③ 断路器的额定电流不应小于所在回路的负载计算电流。

④ 断路器应适应所在场所的环境条件。

⑤ 断路器应满意短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满意短路条件下的通断力量。

低压断路器应依据不同故障类别和详细工程要求，选择相适应的爱护形式。

其整定原则一般来说主要包括：
① 断路器在正常使用中和用电设备正常起动时，所装设的爱护不应动作。

② 断路器的最根本任务就是起到爱护作用，必需在规定的时间内能有效地切断故障电路，
满意规范最基本的要求。

③ 低压配电系统各级断路器的爱护动作特性应能彼此协调协作，要有选择性的动作，即发生故障时，应使靠近故障点的断路器爱护首先切断，而其靠近电源侧的上一级爱护不应动作，尽可能地缩小断电范围。

在低压配电系统中，主要设计任务就是合理地选择爱护电器，依据断路器的整定原则要求，通过正确的整定其参数来实现各种爱护功能，但这些整定原则又可能相互发生冲突。

断路器额定电流或整定电流大小受到整定原则第①和第②项的限定，而爱护动作时间的快慢又受到整定原则第②和第③项的制约，所以必需经过精确的计算和仔细的校验，协调相互之间的冲突，实现对立的统一，以符合规范规定的动作特性、动作时间和有选择性爱护的有关要求。

低压断路器的选择在一般情况下，保护变压器及配电线路可选用DW系列低压断路器，保护电动机可用DZ系列低压断路器。

低压断路器的选择包括额定电压、框架等级额定电流（指最大脱扣器额定电流）的选择，脱扣器额定电流（指脱扣器允许长期通过的电流）的选择以及脱扣器整定电流（指脱扣器不动作的最大电流）的确定。

1、低压断路器的一般选择规则（1）断路器的额定电压≥线路额定电压。

（2）断路器欠压脱扣器额定电压=线路额定电压。

（3）断路器分励脱扣器额定电压=控制电源电压。

（4）断路器额定电流≥线路计算电流。

（5）断路器框架等级额定电流≥线路计算负载电流。

（6）断路器的额定短路通断能力≥线路中最大短路电流。

（7）线路末端单相对地短路电流≥1.5断路器瞬时（或短延时）脱扣器整定电流。

2、配电用低压断路器的选用。

（1）配电变压器低压侧低压断路器应具有长延时和瞬时动作的特性，其脱扣器的动作电流应按下列原则选择：1）瞬时脱扣器的动作电流，一般为控制电器额定电流的5倍或者10倍。

2）长延时脱扣器的动作电流可根据变压器低压侧的过负荷电流确定。

（2）出线回路低压断路器脱扣器的动作电流应比上一级脱扣器的动作电流至少低一个级别。

1）瞬时脱扣器，应躲过回路中断时出现的尖峰负荷：对于综合性负荷回路：I op≥K rel（I Mst+∑I L-I MN）对于照明回路：I OP≥K C∑I L式中I op--瞬时脱扣器的动作电流，A；K rel--可靠系数，取1.2；I Mst--回路中最大一台电动机的启动电流，A；--回路正常最大负荷电流，A；∑ILI--回路中最大一台电动机的额定电流，A；MNK C --照明计算系数，取6。

2）长延时脱扣器的动作电流，可按回路最大负荷电流的1.1倍确。

（3）低压断路器的校验。

1）低压断路器的分断能力应大于安装处的三相短路电流（周期分量有效值）。

2）低压断路器灵敏度应满足下式要求Imin /Iop≥K op式中Imin--被保护线路的最小短路电流，A；对于TT、TN-C系统，为单相短路电流（一般单相短路电流小，很难满足要求，可用长延时脱扣器做后备保护）；对于IT系统为两相短路电流；I op--瞬时脱扣器的动作电流，A；K op--动作系数，取1.5。
