充电桩工作原理(整理版本)..

直流充电桩的工作原理引言概述：直流充电桩是一种用于电动汽车充电的设备，其工作原理是将交流电转换为直流电，并通过连接电动汽车的充电插头将电能传输到电池中。

本文将从五个大点阐述直流充电桩的工作原理，包括电源输入、变压器、整流器、电池管理系统和充电控制系统。

正文内容：1. 电源输入1.1 输入电源类型：直流充电桩通常接受交流电源输入，其标准电压为220V或380V。

1.2 电源接入方式：电源通过接线盒或者连接线与充电桩相连，提供电能供给。

2. 变压器2.1 变压器作用：变压器用于将输入的交流电转换为所需的直流电电压。

2.2 变压器结构：变压器由铁芯和线圈组成，通过电磁感应原理实现电压的转换。

3. 整流器3.1 整流器功能：整流器用于将交流电转换为直流电，以满足电动汽车电池的充电需求。

3.2 整流器类型：直流充电桩通常采用整流器的全桥整流方式，通过控制开关管的导通和截止，将交流电转换为直流电。

4. 电池管理系统4.1 电池管理系统作用：电池管理系统用于监控电池的状态和保护电池的安全性。

4.2 电池管理系统功能：电池管理系统可以监测电池的电压、电流、温度等参数，并通过控制充电桩的工作状态，保证电池的充电过程安全可靠。

5. 充电控制系统5.1 充电控制系统功能：充电控制系统用于控制充电桩的工作模式和充电过程。

5.2 充电控制系统参数：充电控制系统可以设置充电电流、充电时间等参数，根据电动汽车的需求进行充电控制。

总结：通过以上五个大点的详细阐述，我们可以了解到直流充电桩的工作原理。

电源输入提供电能供给，变压器将交流电转换为所需的直流电电压，整流器将交流电转换为直流电，电池管理系统监控电池的状态和保护电池的安全性，充电控制系统控制充电桩的工作模式和充电过程。

这些组成部分共同协作，实现了电动汽车的快速充电。

直流充电桩的工作原理的理解对于电动汽车用户和相关行业从业人员具有重要意义。

一充电桩简介 (3)1 充电桩 (3)2 功能 (3)3 种类 (3)4 技术要求 (3)交流式 (4)直流式 (5)一体式 (6)5 通用性 (6)二建设要求 (7)1 概述 (7)2 充电桩安装说明 (7)3 充电桩布局 (8)4 充电桩验收流程 (8)三中国知名充电桩生产企业介绍 (10)四存在问题和风险分析 (10)存在问题 (10)风险分析 (12)五充电桩行业优势和风险 (12)1、充电桩行业投资机会分析 (13)2、充电桩行业投资风险分析 (14)政策和体制风险 (14)宏观经济波动风险 (14)技术风险 (15)原材料价格波动风险 (15)市场竞争风险 (15)资金不足风险 (15)经营和管理风险 (16)一充电桩简介1 充电桩充电桩其功能类似于加油站里面的加油机，可以固定在地面或墙壁，安装于公共建筑（公共楼宇、商场、公共停车场等）和居民小区停车场或充电站内，可以根据不同的电压等级为各种型号的电动汽车充电。

充电桩的输入端与交流电网直接连接，输出端都装有充电插头用于为电动汽车充电。

充电桩一般提供常规充电和快速充电两种充电方式，人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用，进行相应的充电方式、充电时间、费用数据打印等操作，充电桩显示屏能显示充电量、费用、充电时间等数据。

2 功能充电桩（栓）能实现计时、计电度、计金额充电，可以作为市民购电终端。

同时为提高公共充电桩（栓）的效率和实用性，今后将陆续增加一桩（栓）多充和为电动自行车充电的功能。

3 种类按安装方式分：可分为落地式充电桩、挂壁式充电桩。

落地式充电桩适合安装在不靠近墙体的停车位。

挂壁式充电桩适合安装在靠近墙体的停车位。

按安装地点分：按照安装地点，可分为公共充电桩和专用充电桩。

公共充电桩是建设在公共停车场（库）结合停车泊位，为社会车辆提供公共充电服务的充电桩。

专用充电桩是建设单位（企业）自有停车场（库），为单位（企业）内部人员使用的充电桩。

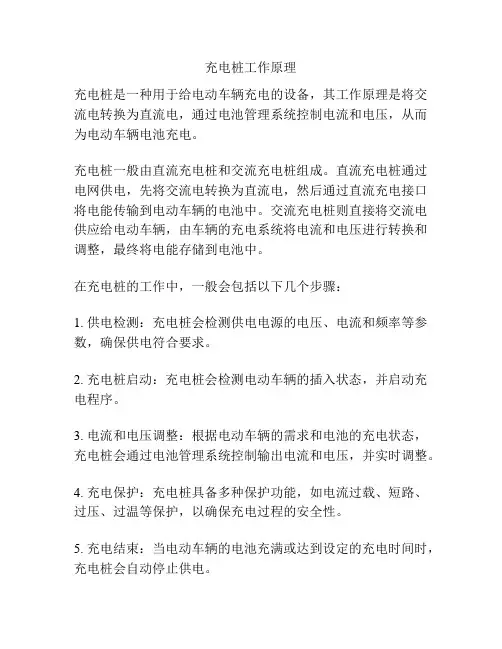

充电桩工作原理
充电桩是一种用于给电动车辆充电的设备，其工作原理是将交流电转换为直流电，通过电池管理系统控制电流和电压，从而为电动车辆电池充电。

充电桩一般由直流充电桩和交流充电桩组成。

直流充电桩通过电网供电，先将交流电转换为直流电，然后通过直流充电接口将电能传输到电动车辆的电池中。

交流充电桩则直接将交流电供应给电动车辆，由车辆的充电系统将电流和电压进行转换和调整，最终将电能存储到电池中。

在充电桩的工作中，一般会包括以下几个步骤：
1. 供电检测：充电桩会检测供电电源的电压、电流和频率等参数，确保供电符合要求。

2. 充电桩启动：充电桩会检测电动车辆的插入状态，并启动充电程序。

3. 电流和电压调整：根据电动车辆的需求和电池的充电状态，充电桩会通过电池管理系统控制输出电流和电压，并实时调整。

4. 充电保护：充电桩具备多种保护功能，如电流过载、短路、过压、过温等保护，以确保充电过程的安全性。

5. 充电结束：当电动车辆的电池充满或达到设定的充电时间时，充电桩会自动停止供电。

除了基本的充电功能外，现代充电桩还具备一些智能化的特性，如远程监控、数据记录与分析、支付功能等，方便用户使用和管理。

总的来说，充电桩通过将交流电转换为直流电，并控制输出电流和电压，为电动车辆充电。

它是电动交通的重要基础设施，为电动车用户提供了便利和安全的充电服务。

充电桩的电路拓扑和工作原理
充电桩的电路拓扑和工作原理如下：
1. 输入配电：由保护断路器、防雷单元、输入电能表组成。

保护功能由防雷单元和短路器实现，如果雷电或电网尖峰太高都会通过防雷单元泄放到大地，从而保护设备。

输入电能表主要起到计费作用，用电量多少统计上传到后台。

2. 控制电路：主要起到与系统各硬件的协调配合。

3. 人机界面：主要显示充电数据及操作过程及充电状态。

4. 急停按钮：作用主要是在设备异常及遇到紧急情况下进行切断输入电源的目的，从而达到保护设备的作用。

5. 刷卡器：作用类似与银行卡，进行消费结算及设备的启停。

6. 输出连接器：就是充电枪负责直流能量的传输到充电汽车电瓶上。

7. 充电指示灯：状态共有三种，待机、故障、充电。

分别用绿、红、橙三种LED指示灯表示。

另外，充电桩分为交流与直流充电桩。

直流充电桩的电气部分由主回路和二次回路组成。

主回路的输入是三相交流电，经过输入断路器、交流智能电能表之后由充电模块（整流模块）将三相交流电转换为电池可以接受的直流电，再连接熔断器和充电枪，给电动汽车充电。

二次回路由充电桩控制器、读卡器、显示屏、直流电表等组成。

二次回
路还提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；显示屏作为人机交互设备则提供刷卡、充电方式设置与启停控制操作。

请注意，充电桩的电路拓扑和工作原理可能会因制造商和型号而有所不同。

在使用之前，请仔细阅读相关操作手册和安全指南，以确保正确使用和安全操作。

汽车充电桩技术原理及应用汽车充电桩技术原理及应用是指电动汽车充电的过程中所涉及的基本原理及其在实际应用中的具体方式。

下面将包括相关原理和应用的详细解释。

一、汽车充电桩技术原理1. 充电桩的基本组成结构: 充电桩是由电源输入部分、充电控制部分和输出连接部分组成的。

电源输入部分是连接电网的部分，提供充电桩所需的电能。

充电控制部分是控制充电过程的关键部分，包括充电控制芯片和相应的控制电路。

输出连接部分是与电动汽车连接的部分，用于向电动汽车充电。

2. 充电桩工作原理: 充电桩的工作原理主要包括直流快速充电和交流慢速充电两种方式。

- 直流快速充电：采用直流快速充电技术，通过直流充电桩向电动汽车的电池组供电。

直流快速充电最明显的特点是充电速度快，通常只需要30分钟到1小时不等就可以充满电。

其原理是通过充电机将交流电转换为直流电，然后向电动汽车的电池组输送高电流充电。

- 交流慢速充电：采用交流慢速充电技术，通过交流充电桩向电动汽车的电池组供电。

交流慢速充电通常需要几个小时到数十个小时不等的充电时间。

其原理是通过交流充电机将电网输入的交流电转换为直流电，然后向电动汽车的电池组输送充电。

3. 充电桩的通信原理: 充电桩还需要与电动汽车进行通信，以便监测和控制充电过程。

通信主要包括充电桩与电动汽车之间的物理连接和协议通信两个方面。

物理连接主要是通过连接线将充电桩和电动汽车连接起来，以确保充电桩能够与电动汽车进行通信。

协议通信主要是通过特定的通信协议进行数据的传输和命令的交互，以实现对电动汽车充电过程的监控和控制。

4. 充电桩的保护装置: 充电桩还需要具备相应的保护装置，以确保充电过程的安全性。

常见的保护装置包括过流保护、过压保护、漏电保护和温度保护等。

过流保护用于防止电流过大造成设备损坏，过压保护用于防止电压过高对设备和电动汽车造成损害，漏电保护用于防止漏电造成人身伤害，温度保护用于防止温度过高造成设备损坏。

二、汽车充电桩技术应用1. 家庭充电桩: 家庭充电桩是安装在家庭住宅或小区停车位上的充电设备，主要用于给家用电动汽车充电。

充电桩基础知识和工作原理充电桩是一种用于给电动车辆充电的设备，它包括了充电接口、电源输入接口、电源接口、电源转换器、充电控制器等，通过与电动车辆进行连接，能够将交流电转化为直流电，并将能量存储到电动车辆的电池中。

充电桩的工作原理可以分为三个主要步骤：接口匹配、电源转换和充电控制。

首先，当电动车辆驶近充电桩时，充电接口会自动与电动车辆的充电接口进行匹配。

这个匹配过程主要包括了通信和电源匹配两个方面。

通信方面，充电桩和电动车辆之间通过通信协议进行信息交流，以确定适配的充电参数如最大充电功率、电压等。

电源匹配方面，则是通过电源输入接口和电动车辆的电源接口进行连接，以确保电源输出能够供给电动车辆。

接下来，电源输入接口将交流电源输入到充电桩中，充电桩内部的电源转换器将交流电转化为直流电。

电源转换器一般采用开关电源，通过开关管和变压器将交流电转化为直流电，并使用稳压稳流电源来保持充电过程中的电压和电流稳定。

在电源转换过程中，可以根据电动车辆的充电需求来调整输出的直流电电压和电流，以确保高效率和安全的充电。

最后，充电控制器根据通信协议中确定的充电参数来控制充电过程。

充电控制器主要包括充电机组、电能计量和保护装置等。

充电机组通过控制电源转换器输出的电压和电流，来控制充电过程中电量的输入。

电能计量装置用于测量充电过程中输入的电量和充电效率等信息，以便用户了解充电情况。

保护装置则负责监测充电过程中的电压、电流、温度等参数，并根据设置的保护指标来对充电过程进行保护，防止发生电压过高、电流过大等情况。

除了基本的工作原理，充电桩也可以根据充电模式进行分类。

目前常见的充电模式有交流充电和直流充电两种。

交流充电是通过充电桩将交流电转化为直流电后，通过充电接口和电动车辆的充电接口进行连接，将直流电输送到电动车辆中。

这种充电模式适用于充电功率较低的场景，典型应用是在家庭和办公场所进行充电。

直流充电则是直接将交流电转化为直流电，通过充电接口直接进行连接，将直流电输送到电动车辆的电池中。

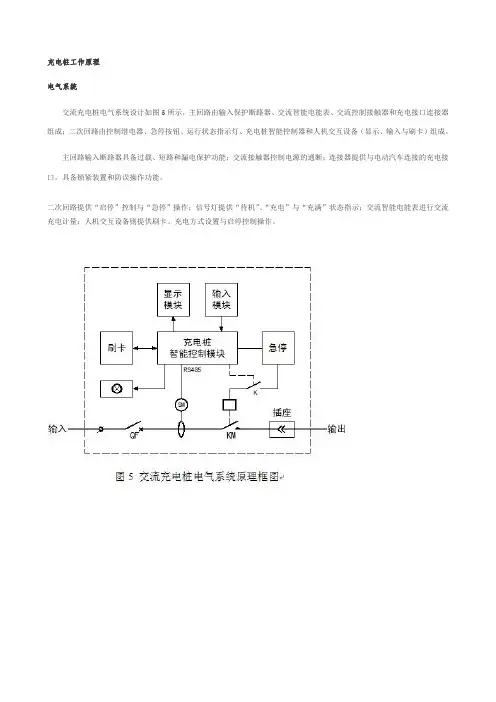

充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。

主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。

二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。

工作流程交流充电桩的刷卡交易工作流程如图6所示。

通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。

电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。

用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。

电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。

电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。

充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。

充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。

控制导引系统连接方式见图B2、图B3、图B4。

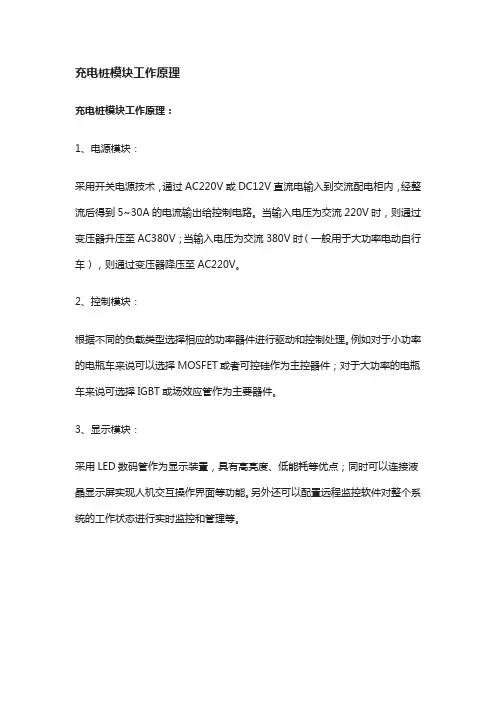

充电桩模块工作原理
充电桩模块工作原理：
1、电源模块：
采用开关电源技术，通过AC220V或DC12V直流电输入到交流配电柜内，经整流后得到5~30A的电流输出给控制电路。

当输入电压为交流220V时，则通过变压器升压至AC380V；当输入电压为交流380V时（一般用于大功率电动自行车），则通过变压器降压至AC220V。

2、控制模块：
根据不同的负载类型选择相应的功率器件进行驱动和控制处理。

例如对于小功率的电瓶车来说可以选择MOSFET或者可控硅作为主控器件；对于大功率的电瓶车来说可选择IGBT或场效应管作为主要器件。

3、显示模块：
采用LED数码管作为显示装置，具有高亮度、低能耗等优点；同时可以连接液晶显示屏实现人机交互操作界面等功能。

另外还可以配置远程监控软件对整个系统的工作状态进行实时监控和管理等。

直流充电桩的工作原理直流充电桩是一种用于给电动车辆充电的设备，其工作原理是将交流电转换为直流电，并通过充电插头将直流电输送到电动车辆的电池中。

下面将详细介绍直流充电桩的工作原理。

1. 输入电源直流充电桩通常需要接入交流电源，一般为220V或380V的交流电。

输入电源经过电源开关、滤波器和隔离变压器等装置进行处理，以确保电源的稳定性和安全性。

2. 整流器输入电源经过整流器，将交流电转换为直流电。

整流器通常采用桥式整流电路，通过将交流电的正负半周分别导通，使电流只能沿一个方向流动，从而将交流电转换为直流电。

3. 滤波器直流电经过整流器后，会产生一定的脉动。

为了减小脉动幅度，需要使用滤波器对直流电进行滤波处理。

滤波器通常由电容器和电感器组成，能够将直流电中的脉动成分滤除，使输出电压更加稳定。

4. 控制器直流充电桩还配备了一个控制器，用于监测和控制充电过程。

控制器通常包括微处理器、传感器和相关电路。

微处理器负责控制充电桩的各个部分，监测充电电流、电压和温度等参数，以保证充电过程的安全和稳定。

5. 充电插头直流充电桩通过充电插头将直流电输送到电动车辆的电池中。

充电插头通常包括直流电源线、通讯线和控制线等。

直流电源线用于输送电能，通讯线用于与电动车辆进行通讯，控制线用于传输控制信号。

6. 充电保护直流充电桩还配备了多种保护装置，以确保充电过程的安全。

例如，过流保护装置可以监测充电电流是否超过额定值，一旦超过则自动切断电源，以防止充电过程中的电流过大导致设备损坏或安全事故发生。

另外，还有过压保护、欠压保护、短路保护等多种保护装置，以保证充电过程的安全性。

7. 充电过程当电动车辆插入充电插头后，直流充电桩会自动启动充电过程。

控制器会根据电动车辆的需求和充电桩的能力，动态调整充电电流和电压，以达到最佳的充电效果。

充电过程中，控制器会不断监测充电电流、电压和温度等参数，并根据需要进行调整，以确保充电过程的安全和高效。

充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。

主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。

二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。

工作流程交流充电桩的刷卡交易工作流程如图6所示。

通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。

电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。

用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。

电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。

电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。

充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。

充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。

控制导引系统连接方式见图B2、图B3、图B4。

充电桩工作原理
充电桩工作原理是通过将电源电能转换为适合电动车充电的电能。

具体流程如下：
1. 电源供电：充电桩首先需要接入市电或其他电源，以提供充电过程中所需的电能。

2. 直流变交流：如果是直流充电桩，电能会经过变流器将直流电转换为交流电。

而交流充电桩则不需要此步骤。

3. 交流变直流：对于交流充电桩，电能会经过整流器将交流电转换为直流电。

而直流充电桩则不需要此步骤。

4. 充电控制：充电桩内部有充电控制器，用于控制充电过程中的电流和电压。

根据电动车的需求和充电桩的能力，控制器会调整输出电流和电压的大小。

5. 与电动车连接：电动车通过充电线与充电桩进行连接，形成一个充电回路。

充电桩的控制器会与电动车的充电管理系统进行通信，以了解电池的充电状态和管理充电过程。

6. 充电过程：一旦充电回路形成，电能将从充电桩通过充电线传递到电动车的电池中。

充电过程中，电池会吸收电能并进行储存。

7. 安全保护：充电桩内部还有各种保护装置，用于监测充电过程中的温度、电流、电压等参数，以确保充电过程的安全性。

8. 充电结束：当电动车的电池充满或达到设定的充电时间后，充电过程会自动结束。

充电桩会停止输出电能，并通知用户充电完成。

总体而言，充电桩工作原理是将电能转换为适合电动车充电的电能，并通过控制器和保护装置来确保充电过程的安全性。

交流充电桩工作原理
充电桩工作原理是通过将交流电源转换为直流电源，供电给电动车或其他电动设备进行充电。

充电桩由主控单元、电源单元、电池组、充电接口、安全保护装置等组成。

当交流电源接入充电桩后，主控单元首先对交流电进行整流，将其转换为直流电。

然后，电源单元将直流电源提供给电动车或设备进行充电。

充电接口连接充电桩和电动车或设备，通过数据传输和通信协议，实现相应的充电操作。

为了确保充电过程的安全，充电桩还配备了多种安全保护装置。

例如，过电流保护装置可监测电流是否超过额定值，若超过则中断供电，防止损坏充电设备。

过温保护装置可监测充电过程中的温度，并在超过安全范围时自动停止充电。

此外，还有过压保护、欠压保护、短路保护等多重安全机制。

充电桩工作原理的关键在于电源转换和充电控制。

通过先将交流电转换为直流电，然后根据充电需求和设备要求进行相应控制，实现安全、高效的充电过程。

总结起来，充电桩工作原理简单来说就是将输入的交流电源转换为直流电源，并通过充电接口将直流电供给电动车或其他电动设备，同时通过安全保护装置确保充电过程的安全性。

直流充电桩的工作原理直流充电桩（Direct Current Charging Station）是一种用于给电动车辆充电的设备，其工作原理是将交流电转换为直流电，并通过直流电将电能传输到电动车辆的电池中。

下面将详细介绍直流充电桩的工作原理。

一、整体结构直流充电桩主要由输入端、变压器、整流器、滤波器、控制器、输出端和充电枪等组成。

1. 输入端：接收交流电源输入，通常为三相交流电。

2. 变压器：将输入的交流电转换为所需的低电压交流电。

3. 整流器：将低电压交流电转换为直流电。

4. 滤波器：对转换后的直流电进行滤波，去除电流中的杂波。

5. 控制器：对充电桩进行控制和管理，包括充电功率的调节、故障检测和保护等功能。

6. 输出端：将滤波后的直流电输出到充电枪。

7. 充电枪：连接充电桩和电动车辆，将直流电传输到电动车辆的电池中。

二、工作流程直流充电桩的工作流程主要包括插拔、识别、充电和停止充电等步骤。

1. 插拔：用户将充电枪插入电动车辆的充电接口。

2. 识别：充电桩通过与电动车辆的通信，识别车辆的类型、电池容量和充电需求等信息。

3. 充电：根据识别到的信息，控制器调节充电功率和电压，将直流电传输到电动车辆的电池中进行充电。

4. 停止充电：当电动车辆的电池充满或用户手动停止充电时，充电桩会停止输出直流电。

三、工作原理直流充电桩的工作原理是基于电能的转换和传输过程。

1. 交流电转换：输入端接收三相交流电源，通过变压器将交流电转换为所需的低电压交流电。

2. 直流电转换：低电压交流电经过整流器转换为直流电。

整流器通常采用桥式整流电路，将交流电转换为纯直流电。

3. 滤波：转换后的直流电通过滤波器进行滤波处理，去除电流中的杂波，确保输出的直流电质量稳定。

4. 控制和管理：控制器对充电桩进行控制和管理，包括充电功率的调节、故障检测和保护等功能。

控制器可以根据电动车辆的需求和电池状态，调节输出的充电功率和电压。

5. 充电枪传输：滤波后的直流电通过输出端传输到充电枪，再通过充电枪与电动车辆的充电接口连接，将直流电传输到电动车辆的电池中进行充电。

直流充电桩的工作原理直流充电桩是一种用于电动车辆充电的设备，其工作原理是将交流电转换为直流电，并通过直流电输送给电动车辆进行充电。

下面将详细介绍直流充电桩的工作原理。

1. 输入电源直流充电桩通常通过连接到市电电源来获取电能。

充电桩接收交流电（AC）输入，通常为三相交流电，其额定电压和频率根据不同地区和国家的标准而有所不同。

2. 输入电流调整充电桩会对输入电流进行调整，以确保电流的稳定性和安全性。

这通常通过使用电流传感器和电流调整器来实现。

传感器监测输入电流的变化，并将其传递给电流调整器，后者根据需要调整电流的大小。

3. 输入电流滤波为了确保电流的稳定性和纹波的减小，充电桩会对输入电流进行滤波处理。

滤波器通常采用电感和电容器的组合，以消除电流中的高频噪声和纹波。

4. 整流直流充电桩的核心部件是整流器，其作用是将交流电转换为直流电。

整流器通常使用硅控整流器（SCR）或者晶闸管（thyristor）等器件来实现。

整流器通过控制开关器件的导通和截止，将交流电转换为直流电。

5. 直流电压调整为了满足不同电动车辆的充电需求，充电桩通常具有可调节的直流输出电压。

直流电压调整通常通过使用变压器或者开关电源来实现。

这样可以根据电动车辆的要求，调整输出电压的大小。

6. 直流电流调整充电桩还具有可调节的直流输出电流，以满足不同电动车辆的充电需求。

直流电流调整通常通过使用电流传感器和电流调整器来实现。

传感器监测输出电流的变化，并将其传递给电流调整器，后者根据需要调整电流的大小。

7. 输出电流滤波为了确保充电过程的稳定性和纹波的减小，充电桩会对输出电流进行滤波处理。

滤波器通常采用电感和电容器的组合，以消除电流中的高频噪声和纹波。

8. 充电保护充电桩还具有多种保护功能，以确保充电过程的安全性和可靠性。

这些保护功能包括过流保护、过压保护、过温保护和短路保护等。

当检测到异常情况时，充电桩会自动住手充电，并发出警告信号。

9. 充电状态监测充电桩通常配备充电状态监测系统，用于监测充电过程中的电压、电流和充电时间等参数。

智能充电桩的工作原理智能充电桩是一种用于电动汽车、插电式混合动力汽车等电动车辆的充电设备。

它具有智能化管理、远程监控、数据交互等功能。

以下是智能充电桩的一般工作原理：1.车辆连接：用户将电动车辆停靠在充电桩附近，通过充电连接器将车辆的充电接口连接到充电桩上。

2.识别与认证：充电桩通过识别和认证来确保只有授权用户才能使用。

认证方式通常包括刷卡、手机APP扫码、RFID识别等，确保只有具有合法权限的用户可以使用充电桩。

3.通信：充电桩内部配备了通信模块，通过互联网与远程服务器进行通信。

这使得充电桩能够进行远程监控、数据传输和接收远程指令。

4.功率管理：根据车辆电池的状态、用户需求和电网负载情况，充电桩会自动调整输出功率。

一般来说，充电桩会根据电动车辆的能力和用户需求，调整输出电流和电压，以提供合适的充电功率。

5.安全保护：充电桩内部配备有多种安全保护装置，包括过电流保护、过温保护、漏电保护等，以确保充电过程中的安全性。

6.充电控制：充电桩负责管理充电过程，包括启动、停止、调整充电功率等。

充电过程中，充电桩会不断地监测电池状态，确保电池充电到达预定的电量。

7.用户界面：充电桩上通常配有用户界面，显示充电状态、充电功率、费用等信息。

用户可以通过这个界面实时了解充电过程。

8.数据记录与远程监控：充电桩会记录充电过程中的相关数据，如充电时间、电量、费用等。

这些数据会被传送到远程服务器，方便用户随时查询，同时也有助于运营商远程监控充电桩的状态，及时处理故障。

9.支付系统：对于付费充电桩，用户可以通过刷卡、手机支付等方式支付充电费用。

充电桩与支付系统的连接通常是通过互联网实现的。

10.故障处理：充电桩配备有故障自检功能，一旦发现故障，会自动报警并通知运营商。

远程监控系统也可以定期检查充电桩的状态，进行故障排查和维护。

这些工作原理使得智能充电桩能够更加智能、便捷、安全地为电动车辆提供充电服务，并且方便运营商进行管理和监控。

充电桩的工作原理
充电桩是一种用于给电动汽车或混合动力汽车充电的设备。

其工作原理主要是将交流电转换为直流电，并将直流电输送到电动汽车的蓄电池中。

具体来说，充电桩主要由以下几个部分组成：
1. 电源输入：充电桩通过电缆与电网相连接，从电网中获取交流电能。

2. 充电控制器：充电控制器是充电桩的核心部件，负责将输入的交流电能转换为直流电能，并按照一定的电压、电流等参数进行调节和控制，以保证充电效率和安全性。

3. 通讯模块：通讯模块用于与电动汽车通信，包括识别电动汽车的型号、判断其是否需要充电、控制充电过程等。

4. 充电插座：充电插座用于连接电动汽车的充电接口，将直流电输送到电动汽车的蓄电池中。

在使用充电桩进行充电时，首先需要将充电插头插入电动汽车的充电接口中，然后启动充电桩。

充电控制器会根据电动汽车的型号和状态，自动分析出最佳的充电参数，开始进行充电。

在充电过程中，充电控制器会不断地调整充电电压和电流，以确保充电效率和安全性。

当电动汽车的蓄电池已经充满时，充电桩会自动停止充电。

总之，充电桩主要通过充电控制器将交流电转换为直流电，并将直流电输送到电动汽车的蓄电池中，实现对电动汽车的充电。

电池充电桩工作原理
电池充电桩工作原理是利用交流电源将电能转化为直流电能，然后通过调节电压、电流和充电时间等参数，将直流电能传输到电池中，以便将电池内的化学能转变为电能。

主要包括以下几个步骤：
1. 电源输入：电源首先将交流电能转化为直流电能，一般通过整流电路来实现。

整流电路将交流电压转化为直流电压，并通过滤波电路去除电压中的波动，以保证充电的稳定性。

2. 控制电路：控制电路通常由微处理器或控制芯片组成，用来控制充电器的工作参数，如电压、电流和充电时间等。

通过控制电路，可以根据电池类型和充电需求，自动调整充电参数，以保证安全充电。

3. 充电传输：调整后的直流电能通过电缆或连接器传输到电池中。

在传输过程中，会根据设定的充电参数，如电流和电压等，将电能稳定地输送到电池正极和负极。

4. 电池管理系统：电池充电桩通常配备有电池管理系统，用来监测充电状态和保护电池。

电池管理系统可以实时监测电池的充电过程，控制充电参数，并在电池充电完成或故障等情况下进行保护措施。

5. 充电完成提示：当电池充电完成后，充电桩通常会通过声音、灯光或显示屏等方式提示用户，这样用户就能及时取出已充满的电池。

充电完成后，充电桩也会停止供电，以节省能量和保
护电池。

总之，电池充电桩通过将交流电能转化为直流电能，并根据设定的充电参数将电能传输到电池中，实现对电池的充电。

同时，电池充电桩还配备有控制电路和电池管理系统等设备，以保证安全高效的充电过程。

充电桩工作原理电气系统交流充电桩电气系统设计如图5所示，主回路由输入保护断路器、交流智能电能表、交流控制接触器和充电接口连接器组成；二次回路由控制继电器、急停按钮、运行状态指示灯、充电桩智能控制器和人机交互设备（显示、输入与刷卡）组成。

主回路输入断路器具备过载、短路和漏电保护功能；交流接触器控制电源的通断；连接器提供与电动汽车连接的充电接口，具备锁紧装置和防误操作功能。

二次回路提供“启停”控制与“急停”操作；信号灯提供“待机”、“充电”与“充满”状态指示；交流智能电能表进行交流充电计量；人机交互设备则提供刷卡、充电方式设置与启停控制操作。

工作流程交流充电桩的刷卡交易工作流程如图6所示。

通信管理整体系统由四部分组成：电动汽车充电桩、集中器、电池管理系统系统(BMS)、充电管理服务平台。

电动汽车充电桩的控制电路主要由嵌入式ARM处理器完成，用户可自助刷卡进行用户鉴权、余额查询、计费查询等功能，也可提供语音输出接口，实现语音交互。

用户可根据液晶显示屏指示选择4种充电模式：包括按时计费充电、按电量充电、自动充满、按里程充电等。

电动汽车充电机控制器与集中器利用CAN总线进行数据交互，集中器与服务器平台利用有线互联网或无线GPRS网络进行数据交互，为了安全起见，电量计费和金额数据实现安全加密。

电池管理系统系统(BMS)的主要功能是监控电池的工作状态(电池的电压、电流和温度)、预测动力电池的电池容量(SOC)和相应的剩余行驶里程，进行电池管理以避免出现过放电、过充、过热和单体电池之间电压严重不平衡现象，最大限度地利用电池存储能力和循环寿命。

充电服务管理平台主要有三个功能：充电管理、充电运营、综合查询。

充电管理对系统涉及到的基础数据进行集中式管理，如电动汽车信息、电池信息、用户卡信息、充电桩信息;充电运营主要对用户充电进行计费管理;综合查询指对管理及运营的数据进行综合分析查询。

控制导引系统连接方式见图B2、图B3、图B4。

直流充电桩的工作原理引言概述：直流充电桩是电动汽车充电设备中的一种，其工作原理主要是将交流电转换为直流电，以快速充电电动汽车。

本文将从直流充电桩的工作原理入手，详细介绍其工作原理及相关知识。

一、充电桩的输入电源1.1 输入电压：直流充电桩通常需要接入高压直流电源，普通为200V至1000V。

1.2 输入电流：充电桩的输入电流取决于电动汽车的充电需求，普通在100A至500A之间。

1.3 输入功率：输入功率是充电桩的关键参数，通常在50kW至350kW之间。

二、直流充电桩的整流器2.1 整流器的作用：整流器是直流充电桩中的核心部件，其主要作用是将输入的交流电转换为直流电。

2.2 整流器的类型：直流充电桩中常用的整流器类型包括整流桥式整流器和谐波整流器。

2.3 整流器的效率：整流器的效率直接影响充电桩的充电速度和能效，普通要求在90%以上。

三、直流充电桩的控制系统3.1 控制系统的功能：控制系统是直流充电桩的智能核心，主要负责监控充电状态、保护电动汽车和充电桩。

3.2 控制系统的组成：控制系统普通包括主控制器、通信模块、保护模块等部件。

3.3 控制系统的通信接口：控制系统通常支持多种通信接口，如CAN总线、Modbus等，以便与电动汽车和充电管理系统进行通信。

四、直流充电桩的输出接口4.1 输出电压：直流充电桩的输出电压普通为200V至1000V，以适配不同型号的电动汽车。

4.2 输出电流：输出电流取决于电动汽车的充电需求，普通在100A至500A之间。

4.3 输出功率：输出功率是直流充电桩的充电速度的关键参数，通常在50kW 至350kW之间。

五、直流充电桩的安全保护5.1 过流保护：直流充电桩会设置过流保护功能，以防止电动汽车过载充电。

5.2 过压保护：充电桩还会设置过压保护功能，以确保电动汽车充电电压在安全范围内。

5.3 温度保护：充电桩会监测充电设备的温度，一旦温度过高会自动住手充电，以保护设备和用户安全。

充电桩的工作原理
充电桩是一种用于给电动车充电的设备，它的工作原理主要包括电源转换、充电控制和充电保护三个部分。

首先，充电桩通过电源转换模块将交流电转换为适合充电的直流电。

这个过程类似于充电器的工作原理，使用变压器、整流器和滤波器等电子器件将交流电转化为稳定的直流电。

接下来，充电控制模块通过与电动车的通信系统联系，获取充电信息并控制充电过程。

充电桩通常会采用国际标准的充电插头，与电动车的充电接口相匹配。

在插头连接后，充电桩会识别电动车的类型以及所需的充电功率，然后根据这些信息控制充电电流和电压。

最后，充电保护模块负责监控充电过程中的各种安全参数，并采取必要的保护措施。

例如，当充电桩检测到电动车的电池充满或者温度过高时，会自动停止充电以避免电池过充或过热。

同时，充电桩还会监测电流、电压等参数，确保充电过程的稳定性和安全性。

总而言之，充电桩通过电源转换、充电控制和充电保护等模块的协同工作，实现对电动车的有效充电。

这种充电方式具有安全可靠、高效节能的特点，是电动车普及的基础设施之一。
