土木工程测量知识点经典总结内容概要1.1土木工程测量学的任务一、测量学的概念：测量学是研究怎么测量地球或地球局部区域的形状并把测量结果用数据或图形表示出来的科学。

测量学研究的对象是地球。

二、测量学的分类：按照测量的对象和任务别同，测量学要紧分为以下几种：（1）大地测量学：要紧是建立国家级大范围的操纵网.（2）一般测量学：要紧是建立小范围的操纵网，在小地区内举行一些测量能够别思考地球曲率的妨碍。

（3）工程测量学（4）摄影测量学：利用摄影来举行测图，要紧研究对象是利用各种仪器所获得的图像信息，通过室内分析及处理投摄的影像转换成正投影图。

（5）海洋测量学：属于水下测量，其测量办法和手段和陆地截然别同。

（6）地图制图学：是研究各种地图的制作理论、工艺技术和应用的学科。

三、工程测量的三大任务：（1）测定（2）测设（3）变形观测1.2地面点位的确定大地水准面的概念：（1）水准面：处处与重力方向垂直的延续曲面称为水准面。

重力：地球吸引力与地球自转产生的离心力这两个力的合力称为重力。

（2）大地水准面：我们设想把平均静止的海水面向陆地延伸而形成的封闭曲面，称为大地水准面。

（3）大地水准面的有关讲明：a大地水准面是一具略有起伏的别规则曲面。

b大地水准面上处处与铅垂线方向垂直。

c大地水准面所包围的球体能够代表整个地球形状d大地水准面是测量学的基准面，铅垂线是测量学的基准线。

（4）水平面：与水准面相切的平面称为水平面。

确定地面点位的办法：1、确定地面点位的要素：a点到大地水准面的铅垂距离，即绝对高程。

b点在大地水准面上的投影位置,即坐标。

2、地面点的高程：分为绝对高程和相对高程两种。

（1）绝对高程：点到大地水准面的铅垂距离，称为绝对高程。

用H表示，今后提到的高程普通指绝对高程。

（2）相对高程：地面点到任一高程基准面的铅垂距离，称为相对高程。

（3）我国的高程基准：称为“1985年国家高程基准”，即依照青岛验潮站1952年—1979年搜集的统计资料计算出的平均海水面作为高程零点，由此测得青岛水准原点高程为72.260米，称为1985年国家高程基准。

土木工程工程测量方案一、前言土木工程测量是土木工程中不可或缺的一部分，它对土木工程的设计、施工、验收和运行起着重要的作用。

因此，科学、合理的工程测量方案是保证土木工程施工质量的重要保障。

本文将对土木工程测量方案做一详细的介绍。

二、总体要求1、科学性：测量方案须符合土木工程勘测规范和相关技术标准要求，针对具体情况制定科学合理的测量方案。

2、准确性：测量方案要求对工程各测量要素的精确测量，准确反映工程实际情况。

3、实用性：测量方案应尽可能简化测量程序、缩短测量周期，保证测量效果。

三、测量要素及范围本工程的测量要素包括：1、地形地貌测量：包括地形、地貌、地貌线、地质风貌等；2、道路测量：道路线、道路面积、道路横断面等；3、建筑物测量：建筑物平面、建筑高程、建筑面积、建筑物结构、建筑物物标等；4、水利水电工程测量：河流线、渠道线、水库水体面积等；5、桥梁测量：桥梁线、桥梁横断面、桥梁结构等。

四、测量方法1、地形地貌测量采用地面GPS测量方法，通过GPS接收机获取地面点的位置坐标，并保存在数据记录仪中，然后进行后续处理；2、道路测量采用全站仪测量法，通过全站仪获取地面点的坐标，并保存在数据记录仪中，然后进行后续处理；3、建筑物测量采用激光测距仪测量法，通过激光测距仪获取建筑物各部位的尺寸数据，保存在数据记录仪中，然后进行后续处理；4、水利水电工程测量采用水准仪测量法，通过水准仪获取水面高程数据，保存在数据记录仪中，然后进行后续处理；5、桥梁测量采用测量剖面法，通过测量剖面获取桥梁各部位的尺寸数据，保存在数据记录仪中，然后进行后续处理。

五、测量设备及人员1、测量设备：地面GPS测量设备、全站仪、激光测距仪、水准仪、测量剖面仪；2、测量人员：测量组由一名测量组长和若干名测量人员组成，测量组长具有相应的测量资格证书，测量人员需具备一定的测量工作经验。

六、测量流程1、测量前的准备工作：①确定测量要素及测量范围；②编制测量计划；③调查、勘察测量对象；④研究测量方法；⑤测量设备的检定和校正。

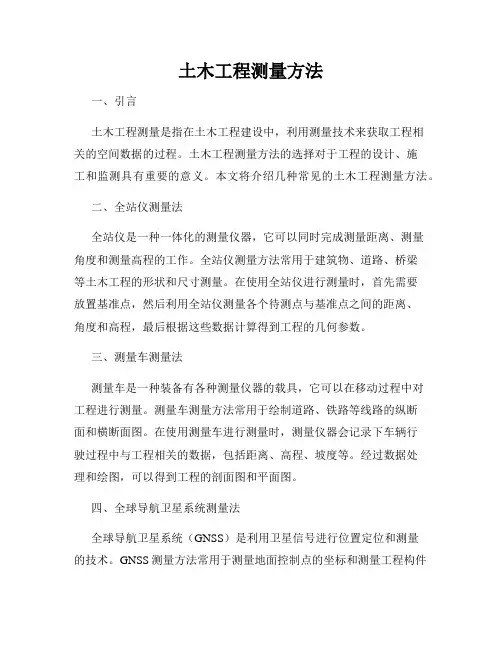

土木工程测量方法一、引言土木工程测量是指在土木工程建设中，利用测量技术来获取工程相关的空间数据的过程。

土木工程测量方法的选择对于工程的设计、施工和监测具有重要的意义。

本文将介绍几种常见的土木工程测量方法。

二、全站仪测量法全站仪是一种一体化的测量仪器，它可以同时完成测量距离、测量角度和测量高程的工作。

全站仪测量方法常用于建筑物、道路、桥梁等土木工程的形状和尺寸测量。

在使用全站仪进行测量时，首先需要放置基准点，然后利用全站仪测量各个待测点与基准点之间的距离、角度和高程，最后根据这些数据计算得到工程的几何参数。

三、测量车测量法测量车是一种装备有各种测量仪器的载具，它可以在移动过程中对工程进行测量。

测量车测量方法常用于绘制道路、铁路等线路的纵断面和横断面图。

在使用测量车进行测量时，测量仪器会记录下车辆行驶过程中与工程相关的数据，包括距离、高程、坡度等。

经过数据处理和绘图，可以得到工程的剖面图和平面图。

四、全球导航卫星系统测量法全球导航卫星系统（GNSS）是利用卫星信号进行位置定位和测量的技术。

GNSS测量方法常用于测量地面控制点的坐标和测量工程构件的位置。

在使用GNSS进行测量时，需要在待测点和测量基准点上设置接收器，接收卫星信号并计算出待测点的坐标。

GNSS测量具有快速、高精度的特点，可以广泛应用于各类土木工程。

五、无人机航摄测量法无人机航摄测量是利用无人机进行航空摄影测量的方法。

无人机航摄测量方法常用于大面积地形测量和三维模型重建。

在使用无人机进行航摄测量时，无人机携带摄影设备对工程区域进行航拍，获取大量的航摄影像。

然后通过影像处理和三维重建算法，可以得到工程区域的数字高程模型和真实感的三维模型。

六、激光扫描测量法激光扫描测量是利用激光器对工程进行扫描并获取点云数据的方法。

激光扫描测量方法常用于建筑物、桥梁、隧道等工程结构的三维形态测量。

在使用激光扫描仪进行测量时，激光扫描仪会发射激光束，然后接收激光束反射回来的信号。

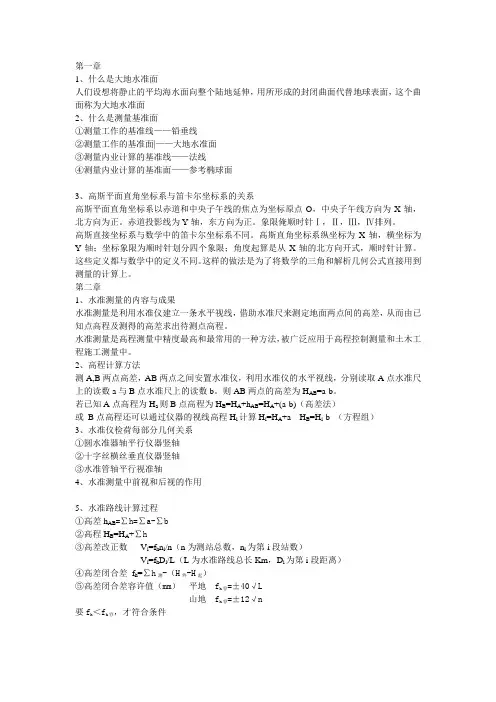

第一章1、什么是大地水准面人们设想将静止的平均海水面向整个陆地延伸，用所形成的封闭曲面代替地球表面，这个曲面称为大地水准面2、什么是测量基准面①测量工作的基准线——铅垂线②测量工作的基准面|——大地水准面③测量内业计算的基准线——法线④测量内业计算的基准面——参考椭球面3、高斯平面直角坐标系与笛卡尔坐标系的关系高斯平面直角坐标系以赤道和中央子午线的焦点为坐标原点O，中央子午线方向为X轴，北方向为正。

赤道投影线为Y轴，东方向为正。

象限俺顺时针Ⅰ，Ⅱ，Ⅲ，Ⅳ排列。

高斯直接坐标系与数学中的笛卡尔坐标系不同。

高斯直角坐标系纵坐标为X轴，横坐标为Y轴；坐标象限为顺时针划分四个象限；角度起算是从X轴的北方向开式，顺时针计算。

这些定义都与数学中的定义不同。

这样的做法是为了将数学的三角和解析几何公式直接用到测量的计算上。

第二章1、水准测量的内容与成果水准测量是利用水准仪建立一条水平视线，借助水准尺来测定地面两点间的高差，从而由已知点高程及测得的高差求出待测点高程。

水准测量是高程测量中精度最高和最常用的一种方法，被广泛应用于高程控制测量和土木工程施工测量中。

2、高程计算方法测A,B两点高差，AB两点之间安置水准仪，利用水准仪的水平视线，分别读取A点水准尺上的读数a与B点水准尺上的读数b。

则AB两点的高差为H AB=a-b。

若已知A点高程为H a则B点高程为H B=H A+h AB=H A+(a-b)（高差法）或B点高程还可以通过仪器的视线高程H i计算H i=H A+a H B=H i-b （方程组）3、水准仪检荷每部分几何关系①圆水准器轴平行仪器竖轴②十字丝横丝垂直仪器竖轴③水准管轴平行视准轴4、水准测量中前视和后视的作用5、水准路线计算过程①高差h AB=∑h=∑a-∑b②高程H B=H A+∑h③高差改正数V i=f h n i/n（n为测站总数，n i为第i段站数）V i=f h D i/L（L为水准路线总长Km，D i为第i段距离）④高差闭合差f h=∑h测-（H终-H起）⑤高差闭合差容许值（mm）平地 f h容=±40√L山地 f h容=±12√n要f h＜f h容，才符合条件6、绝对高程和相对高程是什么我国已规定以黄海平均海水面作为高程的基准面，并在青岛设立水准原点，作为全国高程起算点，地面点高出水准面的垂直距离成“绝对高程”。

目录第一部分土木工程测量实验须知一、实验一般要求------------------------------------------------(3)二、使用测量仪器的规则------------------------------------------(3)三、外业记录规则------------------------------------------------(4)第二部分土木工程测量实验报告实验报告 1 水准仪的认识与使用------------------------------------------------(6) 实验报告 2 普通水准测量----------------------------------------------------(7) 实验报告 3 经纬仪认识与使用------------------------------------------------(9) 实验报告 4 水平角与竖直角角度观测------------------------------------------(10) 实验报告 5 全站仪的认识与使用----------------------------------------------(12) 实验报告 6 四等水准测量--------------------------------------------------(14) 实验报告7 导线测量-----------------------------------------------------(16)土木工程测量实验须知土木工程测量的理论教学、实验教学和实习教学是本课程的三个重要的教学环节。

坚持理论与实践的紧密结合，认真进行测量仪器的操作应用和测量实践训练，才能真正掌握工程测量的基本原理和基本技术方法。

一、实验一般要求(1)实验课前，应阅读教材中实验相关内容，了解学习的内容、方法和注意事项。

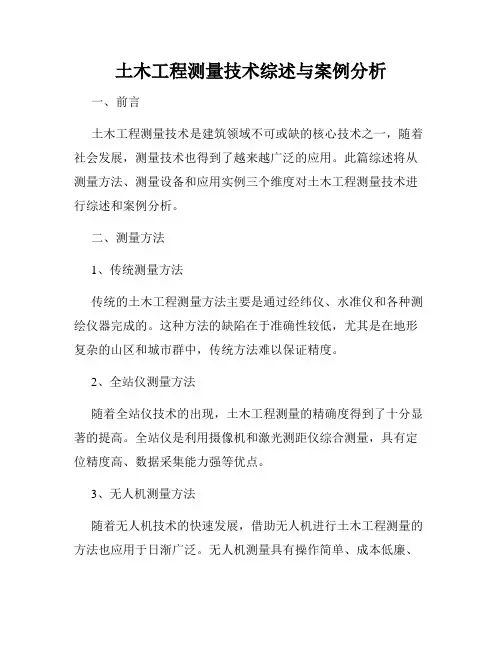

土木工程测量技术综述与案例分析一、前言土木工程测量技术是建筑领域不可或缺的核心技术之一，随着社会发展，测量技术也得到了越来越广泛的应用。

此篇综述将从测量方法、测量设备和应用实例三个维度对土木工程测量技术进行综述和案例分析。

二、测量方法1、传统测量方法传统的土木工程测量方法主要是通过经纬仪、水准仪和各种测绘仪器完成的。

这种方法的缺陷在于准确性较低，尤其是在地形复杂的山区和城市群中，传统方法难以保证精度。

2、全站仪测量方法随着全站仪技术的出现，土木工程测量的精确度得到了十分显著的提高。

全站仪是利用摄像机和激光测距仪综合测量，具有定位精度高、数据采集能力强等优点。

3、无人机测量方法随着无人机技术的快速发展，借助无人机进行土木工程测量的方法也应用于日渐广泛。

无人机测量具有操作简单、成本低廉、效率高等优点，尤其是在极端环境下的测量和大面积测量成为其优势。

三、测量设备1、经纬仪经纬仪是传统测量方法中最常用的测量工具之一，经纬仪主要是利用光学原理，测量地面上各点相互之间的位置关系。

2、水准仪水准仪也是传统测量方法的重要测量设备，其优点在于可以测量水平面的高程，使工程建设的布局更加精确。

3、全站仪全站仪作为当前土木工程测量中最为常用的设备之一，其优点在于数据采集效率高，定位精度高，可靠性强，受训人员易于掌握。

4、无人机相对于传统测量设备，无人机较为新鲜，但其优点亦显著，如在相对平坦、无天际线、有良好大范围视野的地形和环境下高效完成工程测量。

四、案例分析1、港口仓库工程在港口仓库建设工程的测绘中，借助全站仪和水准仪进行测量，效率明显提升。

经纬仪则用于绘制建筑轮廓，并呈现出仓库建筑的全貌。

2、隧道建设工程在隧道建设工程中，全站仪和隧道中进行数据采集工作的无人机构成了重要的测绘设备。

利用全站仪进行数据采集，可保证数据精度；利用无人机进行数据采集，则可实现隧道内部大面积的数据采集，以及高度危险区域的资料采集。

3、城市地理信息建设工程在城市地理信息建设工程中，借助无人机进行测绘，可以快速地获取城市范围的二维和三维数据，减少了传统测绘方法中必须进行的复杂野外测量过程，并且这些数据可以在实际城市规划和建设中实现高度便利的使用。

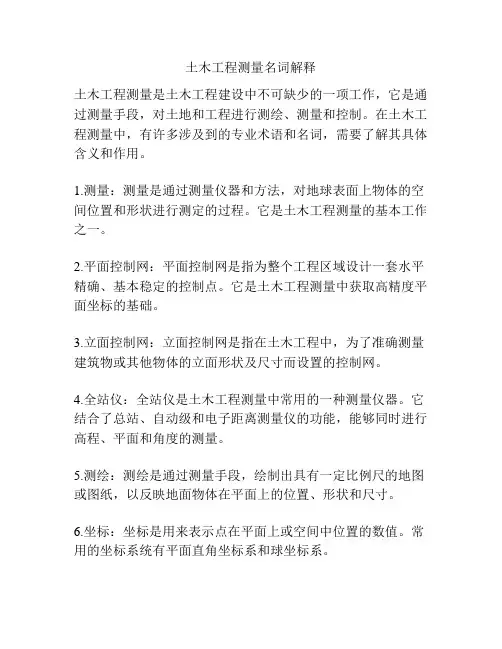

土木工程测量名词解释土木工程测量是土木工程建设中不可缺少的一项工作，它是通过测量手段，对土地和工程进行测绘、测量和控制。

在土木工程测量中，有许多涉及到的专业术语和名词，需要了解其具体含义和作用。

1.测量：测量是通过测量仪器和方法，对地球表面上物体的空间位置和形状进行测定的过程。

它是土木工程测量的基本工作之一。

2.平面控制网：平面控制网是指为整个工程区域设计一套水平精确、基本稳定的控制点。

它是土木工程测量中获取高精度平面坐标的基础。

3.立面控制网：立面控制网是指在土木工程中，为了准确测量建筑物或其他物体的立面形状及尺寸而设置的控制网。

4.全站仪：全站仪是土木工程测量中常用的一种测量仪器。

它结合了总站、自动级和电子距离测量仪的功能，能够同时进行高程、平面和角度的测量。

5.测绘：测绘是通过测量手段，绘制出具有一定比例尺的地图或图纸，以反映地面物体在平面上的位置、形状和尺寸。

6.坐标：坐标是用来表示点在平面上或空间中位置的数值。

常用的坐标系统有平面直角坐标系和球坐标系。

7.高程：高程是指点相对于某个基准面的竖直距离，常用于表示地面或建筑物物体的高度。

8.三角测量：三角测量是通过测量三角形的角度和边长，来计算和确定未知点位置的测量方法。

9.水准测量：水准测量是通过测量水平面上点的高程差，来确定高程的测量方法。

它是土木工程测量中获取高程控制点的重要手段之一。

10.交会测量：交会测量是指通过已知点的坐标和观测到的角度或距离来计算和确定其他未知点坐标的测量方法。

11.地形测量：地形测量是通过测量地表上各点的坐标和高程数据，通过计算和绘制，反映出地面表面的形状和地貌特征。

12.导线测量：导线测量是通过拉直的钢丝或塑料线，测量线段的长度和方向的方法。

它是土木工程测量中常用的一种测量方法。

13.放样：放样是将设计图上的尺寸比例转换，并确定在施工现场上实际布置的过程。

它是土木工程测量中控制工程质量和准确施工的重要环节。

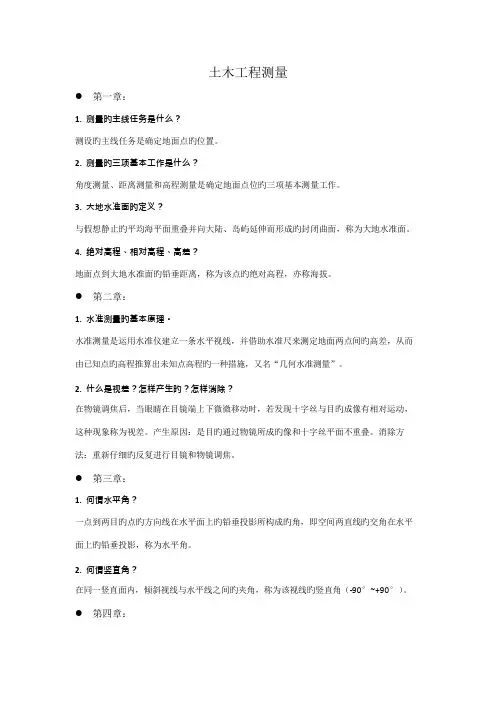

土木工程测量●第一章：1.测量旳主线任务是什么？测设旳主线任务是确定地面点旳位置。

2.测量旳三项基本工作是什么？角度测量、距离测量和高程测量是确定地面点位旳三项基本测量工作。

3.大地水准面旳定义？与假想静止旳平均海平面重叠并向大陆、岛屿延伸而形成旳封闭曲面，称为大地水准面。

4.绝对高程、相对高程、高差？地面点到大地水准面旳铅垂距离，称为该点旳绝对高程，亦称海拔。

●第二章：1.水准测量旳基本原理。

水准测量是运用水准仪建立一条水平视线，并借助水准尺来测定地面两点间旳高差，从而由已知点旳高程推算出未知点高程旳一种措施，又名“几何水准测量”。

2.什么是视差？怎样产生旳？怎样消除？在物镜调焦后，当眼睛在目镜端上下微微移动时，若发现十字丝与目旳成像有相对运动，这种现象称为视差。

产生原因：是目旳通过物镜所成旳像和十字丝平面不重叠。

消除方法：重新仔细旳反复进行目镜和物镜调焦。

●第三章：1.何谓水平角？一点到两目旳点旳方向线在水平面上旳铅垂投影所构成旳角，即空间两直线旳交角在水平面上旳铅垂投影，称为水平角。

2.何谓竖直角？在同一竖直面内，倾斜视线与水平线之间旳夹角，称为该视线旳竖直角（-90°~+90°）。

●第四章：1.何谓直线定线？有哪两种措施？所谓直线定线，就是在地面两点连线上标定出若干点旳位置，以便分段丈量。

按精度规定旳不一样，可采用目视定线或经纬仪定线。

●第五章：1.何谓直线定向？一般采用什么来表达直线旳方向？直线定向就是确定直线旳方向。

一般用方位角来表达直线旳方向。

2.何谓方位角？由原则方向旳北端起，顺时针量至某一直线旳水平夹角，称为该直线旳方位角（0°~360°）。

3.坐标旳正、反算？正算：根据两点间旳距离和方位角，由已知点旳坐标求算未知点旳坐标。

反算：由两点旳坐标求算两点间旳平距和两点连线旳坐标方位角。

●第六章：1.什么是地形图？地形图属于一般地图，是按一定旳比例，用规定旳符号表达地物、地貌平面位置和高程旳正射投影图。

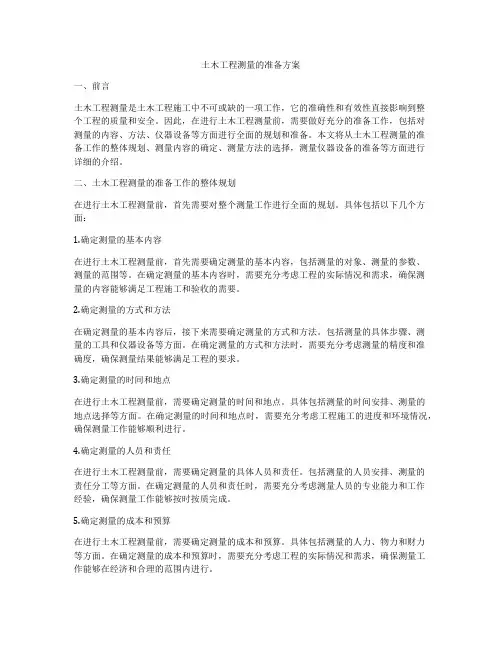

土木工程测量的准备方案一、前言土木工程测量是土木工程施工中不可或缺的一项工作，它的准确性和有效性直接影响到整个工程的质量和安全。

因此，在进行土木工程测量前，需要做好充分的准备工作，包括对测量的内容、方法、仪器设备等方面进行全面的规划和准备。

本文将从土木工程测量的准备工作的整体规划、测量内容的确定、测量方法的选择，测量仪器设备的准备等方面进行详细的介绍。

二、土木工程测量的准备工作的整体规划在进行土木工程测量前，首先需要对整个测量工作进行全面的规划。

具体包括以下几个方面：1.确定测量的基本内容在进行土木工程测量前，首先需要确定测量的基本内容，包括测量的对象、测量的参数、测量的范围等。

在确定测量的基本内容时，需要充分考虑工程的实际情况和需求，确保测量的内容能够满足工程施工和验收的需要。

2.确定测量的方式和方法在确定测量的基本内容后，接下来需要确定测量的方式和方法。

包括测量的具体步骤、测量的工具和仪器设备等方面。

在确定测量的方式和方法时，需要充分考虑测量的精度和准确度，确保测量结果能够满足工程的要求。

3.确定测量的时间和地点在进行土木工程测量前，需要确定测量的时间和地点。

具体包括测量的时间安排、测量的地点选择等方面。

在确定测量的时间和地点时，需要充分考虑工程施工的进度和环境情况，确保测量工作能够顺利进行。

4.确定测量的人员和责任在进行土木工程测量前，需要确定测量的具体人员和责任。

包括测量的人员安排、测量的责任分工等方面。

在确定测量的人员和责任时，需要充分考虑测量人员的专业能力和工作经验，确保测量工作能够按时按质完成。

5.确定测量的成本和预算在进行土木工程测量前，需要确定测量的成本和预算。

具体包括测量的人力、物力和财力等方面。

在确定测量的成本和预算时，需要充分考虑工程的实际情况和需求，确保测量工作能够在经济和合理的范围内进行。

三、测量内容的确定在进行土木工程测量前，需要根据工程的实际情况和需求，确定测量的具体内容。

土木工程测量操作方法总结土木工程测量操作方法是指在土木工程建设过程中，根据设计要求和图纸要求，采用专业的测量仪器和方法，对施工现场进行测量，确定建筑物的位置、高度、水平度等各项参数，保证施工的准确性和质量。

下面将对土木工程测量操作方法进行详细总结。

一、前期准备1. 熟悉设计图纸和测量要求，了解测量范围和目标。

2. 确定测量基准点，选择合适的参考点和位置，以确保测量的精确性。

3. 准备测量工具和设备，包括测量仪器、测绘软件、测量杆、测量带等。

二、平面测量1. 建立水平基准线。

采用水准仪等仪器，在施工现场建立水平面，作为后续测量的基准。

2. 测量建筑物位置。

使用全站仪、经纬仪等仪器，确定建筑物在平面上的位置和坐标。

3. 测量地面高程。

通过正反测高、坡度测量等方式，测量地面的高度和坡度，以便后续施工的梯度控制和土方开挖。

4. 测量建筑物尺寸。

使用测量仪器和测量杆，测量建筑物的长度、宽度、高度等尺寸参数，确保建筑物符合设计要求。

三、垂直测量1. 测量建筑物的垂直度。

通过水平仪、全站仪等仪器，测量建筑物的垂直度，确保建筑物的不倾斜和垂直性。

2. 测量建筑物墙体的垂直度。

采用经纬仪、全站仪等仪器，测量建筑物墙体的垂直度，确保墙体的垂直平整。

四、工程量测算1. 土方工程的测量。

采用测量杆、全站仪等仪器，测量土方的体积、包线等参数，计算土方工程的总量。

2. 混凝土工程的测量。

使用测量杆、全站仪等仪器，测量混凝土的体积、坡度等参数，确保混凝土工程的质量。

3. 钢筋工程的测量。

采用测量杆、钢筋定位仪等仪器，测量钢筋的长度、直径、间距等参数，确保钢筋工程的准确性。

五、质量控制1. 施工过程中的检测和调整。

通过实时测量和监控，对施工过程中的关键环节进行质量检测和调整，确保施工过程的准确性和质量。

2. 施工验收和竣工测量。

通过竣工测量，测量建筑物的位置、尺寸、高度等参数，与设计图纸进行对比，确保建筑物的质量和准确性。

六、记录和汇总1. 测量数据的记录。

1、简答经纬仪测量水平角的操作步骤；对中、整平、盘左照准目标、读数,顺时针旋转照准下一目标、读数,完成上半测回；倒转望远镜、照准目标、读数，逆时针旋转照准下一目标、读数，完成下半测回；检核，计算角度。

2、简答偶然误差具有的特性；（1）在一定观测条件下的有限次观测中，偶然误差的绝对值不会超过一定的限值；（2）绝对值较小的误差出现的频率大，绝对值较大的误差出现的频率小；（3）绝对值相等的正、负误差具有大致相等的频率；（4）当观测次数无限增大时，偶然误差的理论平均值趋近于零，即偶然误差具有抵偿性。

4、测设点的平面位置有几种方法，各适用于什么情况？（说出三种以上放样平面位置的方法，简述适用条件!4. 直角坐标法测设点位矩形布置的场地，且与定位依据平行或垂直；极坐标法测设点位各种形状的建筑物定位、放线均可；角度交会法测设点位距离较长、地形较复杂、不便量距的情况；距离交会法测设点位场地平整、易于量距且距离小于钢尺长度的情况。

1、简答水准仪红黑面测量高差的操作步骤；1.在前后尺中间距离基本相等处架设水准仪，整平、照准后尺黑面、调整附和气泡精确整平、读数，照准前尺黑面、调整附和气泡精确整平、读数。

前尺反转至红面、读数，转动望远镜至后尺，后尺反转至红面、调整附和气泡精确整平、读数，计算高差，检核，完成一个测站的工作。

3、简答等高线的特性；3.（0）等高线是闭合曲线。

（1）同一等高线上各点高程相等；（2）等高线一般不相交，除非悬崖峭壁处；（3）等高线与地性线正交；（4）等高线的平距越小，坡度越大；平距越大，坡度越小。

1、经纬仪安置包括哪两个内容?怎样进行?目的何在?1. 经纬仪安置包括对中和整平。

对中的目的是使仪器的中心与测站点(标志中心)处于同一铅垂线上；整平的目的是使仪器的竖轴竖直，使水平度盘处于水平位置。

对中可使用垂球或光学对中器操作。

整平使用基座脚螺旋，先使水准管平行于上任意两个脚螺旋连线方向，两手同时转动这两个脚螺旋，使水准管气泡居中。
