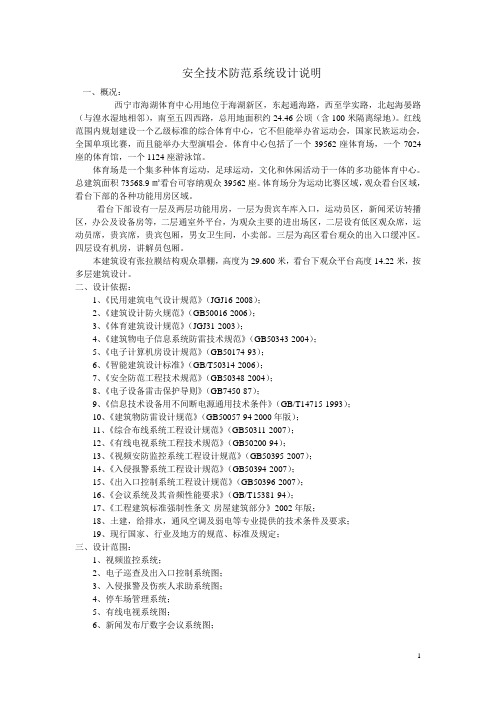

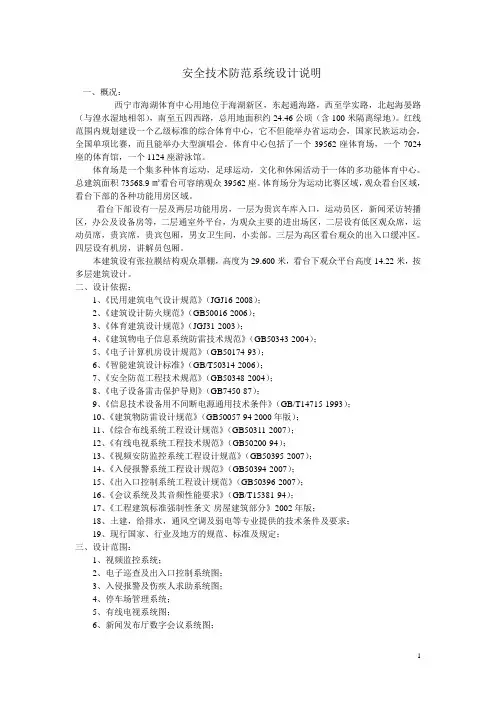

安全技术防范系统设计说明
一、概况：
西宁市海湖体育中心用地位于海湖新区，东起通海路，西至学实路，北起海晏路（与湟水湿地相邻），南至五四西路，总用地面积约24.46公顷（含100米隔离绿地）。红线范围内规划建设一个乙级标准的综合体育中心，它不但能举办省运动会，国家民族运动会，全国单项比赛，而且能举办大型演唱会。体育中心包括了一个39562座体育场，一个7024座的体育馆，一个1124座游泳馆。
体育场是一个集多种体育运动，足球运动，文化和休闲活动于一体的多功能体育中心。总建筑面积73568.9㎡看台可容纳观众39562座。体育场分为运动比赛区域，观众看台区域，看台下部的各种功能用房区域。
看台下部设有一层及两层功能用房，一层为贵宾车库入口，运动员区，新闻采访转播区，办公及设备房等，二层通室外平台，为观众主要的进出场区，二层设有低区观众席，运动员席，贵宾席，贵宾包厢，男女卫生间，小卖部。三层为高区看台观众的出入口缓冲区。四层设有机房，讲解员包厢。
本建筑设有张拉膜结构观众罩棚，高度为29.600米，看台下观众平台高度14.22米，按多层建筑设计。
二、设计依据：
1、《民用建筑电气设计规范》（JGJ16-2008）；
2、《建筑设计防火规范》（GB50016-2006）；
3、《体育建筑设计规范》（JGJ31-2003）；
4、《建筑物电子信息系统防雷技术规范》（GB50343-2004）；
5、《电子计算机房设计规范》（GB50174-93）；
6、《智能建筑设计标准》（GB/T50314-2006）；
7、《安全防范工程技术规范》（GB50348-2004）；
8、《电子设备雷击保护导则》（GB7450-87）；
9、《信息技术设备用不间断电源通用技术条件》（GB/T14715-1993）；
10、《建筑物防雷设计规范》（GB50057-94 2000年版）；
11、《综合布线系统工程设计规范》（GB50311-2007）；
12、《有线电视系统工程技术规范》（GB50200-94）；
13、《视频安防监控系统工程设计规范》（GB50395-2007）；
14、《入侵报警系统工程设计规范》（GB50394-2007）；
15、《出入口控制系统工程设计规范》（GB50396-2007）；
16、《会议系统及其音频性能要求》（GB/T15381-94）；
17、《工程建筑标准强制性条文-房屋建筑部分》2002年版；
18、土建，给排水，通风空调及弱电等专业提供的技术条件及要求；
19、现行国家、行业及地方的规范、标准及规定；
三、设计范围：
1、视频监控系统；
2、电子巡查及出入口控制系统图；
3、入侵报警及伤疾人求助系统图；
4、停车场管理系统；
5、有线电视系统图；
6、新闻发布厅数字会议系统图；
四、安全技术防范系统：
安全技术防范系统的设计根据本建筑的防护对象，按一级风险等级进行设计。综合运用安全防范技术、电子信息技术和信息网络技术等，构成先进、可靠、经济、适用和配套的技术防范体系，以结构化、规范化、模块化、集成化的方式实现，并能适应系统维护和技术发展的需要。
安全技术防范系统由视频安防监控系统、入侵报警系统、出入口控制系统、电子巡查管理系统、停车场管理系统等子系统组成。各系统均预留与安全防范综合管理系统的接口，以便今后系统集成。监控中心设在体育场一层，安装具有防盗、通讯功能的报警系统，与当地公安局设有专用有线和无线通讯设备。
五、视频安防监控系统：
1、本视频安防监控系统只满足场馆日常运营安全防范需要，赛时场馆安保监控系统由公安局负责另行设计，设备由公安局负责提供。
2、视频安防监控系统采用模拟视频监控系统，由模拟摄像机、光端机、传输光纤、数据存贮设备、控制键盘、系统工作站以及视频显示设备等组成，通过以上设备可完成对现场图像信号的采集、传输、控制、记录等功能。
系统应具有与入侵报警系统和出入口控制系统联动的功能，并预留与安全防范综合管理系统的接口。作为报警的图像复核，监控图像采用4CIF存储格式。硬盘录像机保证存储其所管理的摄像机一个月的图像数据。
3、视频安防监控系统由前端、传输、控制及显示三部分组成；
A、前端系统：
前端系统的任务是在监控中心的控制下，在指定的场所内采集图像并通过传输系统送到监控中心的终端设备上。
摄像机主要布置在体育中心周围区域及体育馆的出入口、主要通道、门厅、公共区域、重要机房、颁奖管理室、贵宾区、新闻中心、停车场、观众看台等重要部位和场所。对进出场地及房间的人员进行摄像，保证赛时期间和平时运营期间人员的人身安全，便于及时了解和监视体育场内外各个部位的动态情况，以便及时有效地采取相应措施。
前端摄像机采用彩色电梯轿厢专用摄像机、彩色枪式摄像机、彩色半球摄像机、一体化快球摄像机、室外防水一体化日夜两用快球摄像机。
B、传输系统：
传输系统是将前端摄像机的图像传输到终端系统上。体育馆内前端的模拟摄像机的视频信号经由安防线槽引致弱电井内的光端机，将模拟信号转换为光信号，通过光纤传输到监控中心。
整个体育中心周界区域由于范围较大且离监控中心距离较远，因此采用光纤进行传输，在室外每4根立杆设置1个可放置光端机及电源设备的防水壁挂设备箱。将就近另3根立杆安装的摄像机信号传至此处在通过光纤传至监控中心。
前端视频信号传输线缆采用SYV-75-5同轴电缆，摄像机电源线缆采用BV-2x2.5，摄像机控制线缆采用RVVP-2X1.0。摄像机电源先单独沿线槽或穿管敷设。
C、视频处理、控制及显示系统：
本系统包括视频显示记录设备和视频信号切换控制设备。视频显示记录设备主要包括监视器、硬盘录像机和安防服务器；视频信号切换控制设备主要包括安防工作站和网括监视器、硬盘录像机和安防服务器；视频信号切换控制设备主要包括安防工作站和网络控制键盘。本系统在中心配置硬盘录像机实现集中存储，本系统的图像显示采用每隔5秒切换循环的方式显示所有的监控图像。
4、体育场智能监控中心可通过网络传输的方式与体育场、游泳馆实现视频资源共享。
