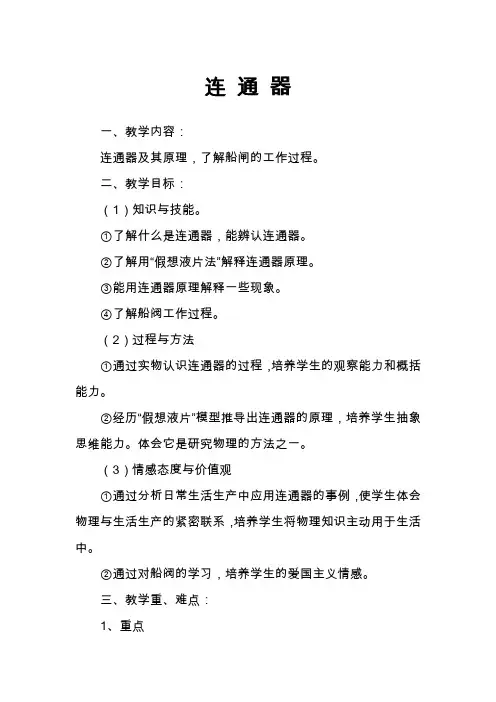

三、连通器
教学重点和难点：
1．连通器的特点和应用是本节课的重点．
2．用“假想液片”法分析连通器中液体静止液面总相平方法较抽象，是本节课的难点． 课前准备：
1．学生课前准备：有条件的可自带一茶壶
2．教学器材：U 形管、关于船闸录像带、自制的可移动U 形管、茶壶 教学设计图示：
教学过程设计：
板书设计三、连通器
一、什么是连通器？
上部开口、底部连通的容器叫连通器．
二、连通器的特点
如果连通器中只装一种液体，则液体静止时连通器的各容器中液面总相平．
分析：设想U形管最底部有一个液片
液体静止-----液片处于静止状态-----液片两侧所受压力相等
----液片两侧所受压强相同-----两管液面高度相等-----两管液面相平
三、连通器的应用
茶壶、洗手池的回水管、水塔的供水系统、电热水器的水位计、牲畜自动
饮水装置、船闸
教学过程教师活动设计学生活动设计
从学生熟悉的物品引入课题，使学生感到很亲切，引起学生兴趣和热情引入：
师：请大家观察老师手中的茶壶，它的结构有什么
特点？
学生回答
教师总结：象茶壶这样的上部开口、底部连通的容
器叫连通器．
师：生活中还有那些容器是连通器？
学生回答
师：老师手中的这个玻璃器皿是不是连通器，为什
么？它有什么特点
生：是连通器．因为它是上部开口、底部连通的．
观察、讨论（3）通过介绍船闸让学生初步认识科学技术对人类生活的影响．
教学重点连通器的特点和应用
教学难点用“假想液片”法分析连通器中液体静止液面总相平方法仪器材料两个小车、长木板、刻度尺、小木块、秒表
教学方法讲授、探索试验、讨论相结合
它的特点是组成连通器的各个容器长短、粗细、形状各不相同．
师：猜想一下，若在这个连通器中倒入水，当水静止时，各容器中的液面会不会平？
学生猜想
教师演示实验
师：为什么各容器的液面是相平的？
学生提出自己的理由
教师带领学生分析原因
设想U形管最底部有一个液片
因为液体静止，所以液片处于静止状态，则液片两侧所受压力相等F向左=F向左
又因为液片两侧的面积相同根据p=F/S可得液片两侧所受压强相同．有p=ρgh可得，当ρ一定时，p 相同则两管液面高度相等，即两管液面相平．师：如果连通器各容器中装的是不同液体，液面还会相平么？
教师演示实验
生：液体密度小的那个容器液面高．
师：为什么？用刚才的方法分析．
师：如果连通器中装有同种液体，但是连通器处于运动状态，液面会相平么？
教师进行演示实验
生：这时液面不相平．
师：课本中图8—16中的物品是连通器么？说说它们的工作原理．
让学生叙述工作原理，教师补充．
师：连通器还有一个重要应用---船闸，你能根据图中的情况说明船闸的工作过程么？学生观察、讨论
学生猜想
观察
讨论、分析、推理
三、连通器
（一）教学目的
1．常识性了解连通器的原理。
2．知道连通器的应用，能举出日常生活中应用连通器的例子。
3．知道船闸是连通器的应用之一，知道船只通过船闸的简单过程。
（二）教具
演示用：连通器装置、用橡皮管连接的U形管、漏斗、茶壶、船闸的活动挂图。
（三）教学过程
一、旧课复习、引入新课
1．复习提问
（1）简述液体压强的规律。
（2）写出计算液体压强的公式。
（3）课堂练习：
题目：（课前写在小黑板上）如图1所示的容器，甲、乙两管横截面积相等，等于1厘米2，内装水，水面到容器底部的距离为20厘米，问：A、B两处受到的压强各是多大？
此题要求学生在下面做，另让两位同学在黑板上做，做后进行评讲。
2．引入新课：由以上计算讲述，容器甲、乙两部分底部连通，我们把上端开口，下部连通的容器叫做连通器，（板书课题：第四节连通器、船闸）由此引入新课。
二、进行新课
1．读图：读课本中图8-14，上端开口，下部连通的容器叫做连通器（教师板书）。
2．阅读课本P64“科学窗”中图8-15，分析为什么连通器内静止液体的页面总是相平的呢？我们来进行看图分析：
设假设液片的面积为S，左、右两管内水深分别为h左和h右，由于水不流动，即液片左、右两面所受二力平衡，这两个力同作用于液片上，则左、右两管中的水对液片的压强相等；因为两管中同是水（即液体密度相同），只有两管水深相等，压强才能相等。即h左=h右，
所以左、右两管水面总保持相平。
有兴趣的同学，课后可应用公式p=ρhg，证明h左=h右。
3．交流讨论：列举例子，说明连通器在生活和生产中的应用。
我们知道了连通器的这一特点及其具有这一特点的道理后，了解一些它的应用是很有必要的。除了课本上图8-16外，同学们还能举出一些例子吗？请同学们举手发言，列举出自己所见到的连通器的例子。然后请同学们课后多观察，了解一下你家中哪些地方、哪些部件上应用了连通器。
4．讲述船闸：
（1）首先讲述船闸就是一个巨大的连通器，根据连通器的特点，船只在修筑了大坝的江河中航行，必须修建船闸。
（2）然后介绍我国三峡工程中的葛州坝的二号船闸。
（3）出示船闸活动挂图，讲述船闸的简单结构和船只从上游经船闸航行到下游的过程（讲述时，请同学看清“闸门”和“阀门”的位置和它们的开闭情况，明确船闸就是一个巨大的连通器）。
三、归纳本课内容和课堂练习：
1．归纳本课内容
讲述：本课要求同学们了解连通器（可复述一遍连通器的特点）。在日常生活中，连通器的应用比较广泛，请同学们课后多观察，进一步了解连通器的应用，船闸就是应用连通器道理，它是利用小道理解决大问题的一个好例子。
2．课堂练习：
如果船要从下游经过船闸到上游，请同学们说一说它的简单过程，着重讲明“闸门”、“阀门”开、闭顺序。
四、布置作业：
1．阅读课文，了解连通器的特点及其原理；看图8-17，说一说船只经过船闸的过程。2．观察家中哪些用具利用了连通器，举出1～2个例子。
教学反思
1．本课属液体压强的应用，要多举些例子进行说明，特别是日常生活中常见的，如洗衣机的排水管、卫生间的排污管等。在知识上不宜作过高要求，只要常识性了解就行了。
2．关于连通器的演示实验，对帮助学生理解知识，提高兴趣很有作用，特别是较矮的那个容箱，取下橡皮帽后向外喷水，很受学生喜欢，由此也可以简介喷泉、公园里的喷水装置、
