初二物理连通器课件

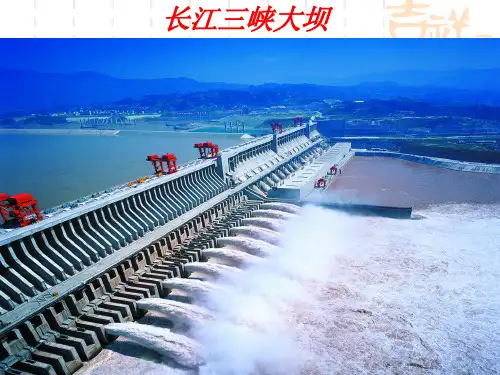

长江三峡大坝
三峡大坝横断江底，高185m,长2309.5m。
第 3节
下面的4幅图在结构上有什么相同之处 ？
小孔
1.连通器
定义:上端开口、下 部连通的容器叫连通 器。
连通器特点
问:如果换成其它某种液体装 入连通器中,静止后该液体的液面 相平吗?
结论：
不论连通器形状如何,不 论加入何类液体,只要是 同一种液体,在液体不流 动的情况下,各容器中的 液面总相平。
F1 = F2 而F1=P1S F2=P2S
所以 （P1S = P2S ）
h1
h2
P1 = P2
而p1 =ρgh1
p2 =ρgh2
所以 （ρgh1 =ρgh2） h1 = h2
思考：如果同一连通器中装入密度 不同的两种液体，静止后的 液面相平吗？
结论： 在连通器中装入不同种液体，当液体静止时， 由于液体密度不同，其液面不相平。 密度大的一侧的液面有一U形管，那 么形管中水的水位情况?
B
A
B
C
2.连通器的特点： 连通器里的同一种液体不 流动时，各容器中液面总保持 相平。
为什么加入同种液体，静止后液面相 平?能否用我们所学知识解释这个现象?
想象一下这里有 一个“水片”
液面相平的原因：
分析：在连通器底部取一个小液片（设面积为S）。 由于水不流动，所以液片也是静止不动的。 由二力平衡的条件，液片受到的左右 两管中水对它的压力
闸室
闸门
船如何从上游到下游？？？
闸室
上游水位
下游水位
本节课内容小结
1.连通器的概念:上部开口、下部相连通的容 器，叫做连通器。 2.连通器的特点:连通器里的同一种液体不流 动时, 各容器中的液面总是相平的。（装入不同
种液体，液面静止时，密度小的液体液面高。）
3.连通器的应用:茶壶、锅炉水位计、船闸 等。
1、下列容器中，不是连通器的是（ D ） A 、U形管 B、茶壶 C、锅炉水位计 D、帕斯卡裂桶实验 2、关于连通器的理解正确的（ A ） A、连通器中至少有两个开口 B、连通器中只有两个开口 C、在连通器中倒入液体后，各液面一定相平。 D、底部互相连通的容器叫连通器。
3、如图所示，A，B两容器内盛着水， 水面等高，两容器间用一斜管相通，K 是开关，当K打开后，则（ C ） A、水将由A流向B B、水将由B流向A C、水不流动 D、无法确定 4、船闸是利用连通器 ______的原理工作的． 5、U形管内装有同种液体，放在水平桌面上，静 相平的 止时两液面是＿＿＿。当把 U形管左边提高一些， 相平的 静止时两液面是＿＿＿。
考考你
在连通器的两端分别装有盐水和清水，液 面相平，如下图所示.如果将阀门 打开，则( A )
A.盐水向右流动 B.清水向左流动 C.盐水和清水都不流动 D.无法判断如何流动
3.生活中的连通器(从物理走进生活)
水封
臭气
船闸：利用连通器 把船从高水位运到 低水位或从低水位 运到高水位的一种 过坝通航建筑物 。
