一、交底目的为确保墙面钢架焊接作业的安全,预防事故发生,提高作业人员的安全意识,特进行墙面钢架焊接安全技术交底。
二、交底内容1. 施工现场安全注意事项:(1)进入施工现场必须佩戴合格的安全帽,系好下额带;(2)严禁酒后作业,确保身心状态良好;(3)现场禁止吸烟,防止火灾发生;(4)禁止私自拆除或移动防护设施、电器设备;(5)禁止追逐打闹,确保现场秩序;(6)禁止操作与自己无关的机械设备;(7)高处作业必须系好合格的安全带,高挂低用;(8)使用手持切割机必须戴绝缘手套。
2. 墙面钢架焊接作业安全要点:(1)检查施工现场是否存在安全隐患,如电线、电缆、易燃物品等,及时消除;(2)焊接作业前,确保电源开关处于关闭状态,避免误触电;(3)焊接作业区域应设置围挡,防止非作业人员进入;(4)焊接作业过程中,注意观察周围环境,防止火花飞溅引起火灾;(5)焊接作业时,确保焊接设备、线路及操作人员符合安全要求;(6)焊接作业结束后,及时关闭电源,清理现场,防止火灾隐患;(7)焊接作业过程中,注意通风,防止有害气体积聚;(8)焊接作业人员应穿戴符合要求的防护用品,如焊接眼镜、防护手套、防护服等。
3. 紧急情况处理:(1)如遇触电事故,立即切断电源,对伤者进行急救,并立即拨打急救电话;(2)如遇火灾事故,立即使用灭火器进行灭火,并迅速撤离现场,拨打火警电话;(3)如遇其他安全事故,立即停止作业,报告上级,并采取相应措施进行处理。
三、交底人及接受交底人1. 交底人:XXX(部门、岗位)2. 接受交底人:XXX(部门、岗位)四、交底时间XXXX年XX月XX日五、注意事项1. 本交底内容为墙面钢架焊接安全技术交底模板,具体作业时,应根据现场实际情况进行调整;2. 作业人员应认真学习并掌握本交底内容,确保作业安全;3. 作业过程中,如发现安全隐患,应及时报告并采取措施进行处理。
六、附件1. 墙面钢架焊接作业安全技术操作规程;2. 焊接作业人员防护用品使用指南。
钢结构焊接工程技术交底引言概述:钢结构焊接工程技术交底是指在钢结构施工过程中,施工方向施工人员详细交代焊接工艺、焊缝形式、焊材要求等相关技术细节。
这是确保钢结构焊接工程质量的重要环节,对于保证工程的安全性、可靠性和持久性具有重要意义。
本文将从五个大点出发,详细阐述钢结构焊接工程技术交底的内容。
正文内容:1. 焊接工艺1.1 焊接方法:交底中需明确采用的焊接方法,如手工电弧焊、埋弧焊或气体保护焊等。
1.2 焊接工艺规程:详细交底焊接工艺规程,包括焊接电流、电压、焊接速度等参数的设定,以及预热、焊后热处理等工艺要求。
2. 焊缝形式2.1 焊缝类型:根据设计要求,明确所需的焊缝类型,如对接焊缝、角焊缝或搭接焊缝等。
2.2 焊缝准备:交底中需说明焊缝的准备要求,包括焊缝坡口形状、尺寸、清洁度等。
2.3 焊缝尺寸和位置:详细阐述焊缝的尺寸和位置要求,确保焊接质量和结构强度。
3. 焊材要求3.1 焊条选择:明确焊接过程中所使用的焊条种类和规格,以及焊条的质量要求。
3.2 焊丝选择:交底中需说明所需的焊丝种类和规格,以及焊丝的质量要求。
3.3 焊接材料质量检验:强调焊接材料的质量检验,包括焊条焊丝的外观质量、化学成分和力学性能等。
4. 焊接设备要求4.1 焊接机选择:明确所需的焊接机种类和规格,根据焊接工艺规程选择合适的设备。
4.2 焊接机检验:交底中需说明焊接机的检验要求,包括焊接机的电气安全性和工作性能等。
5. 焊接质量控制5.1 焊接质量检验:强调焊接质量检验的重要性,包括焊缝外观质量、尺寸偏差、焊接缺陷等的检测。
5.2 焊接质量评定:明确焊接质量评定的标准和方法,确保焊接工艺符合设计要求。
5.3 焊接记录和报告:交底中需强调焊接记录和报告的编制和保存,以备工程验收和后期维护使用。
总结:钢结构焊接工程技术交底是确保钢结构焊接工程质量的重要环节。
通过详细阐述焊接工艺、焊缝形式、焊材要求、焊接设备要求和焊接质量控制等内容,可以有效地提高焊接工程的安全性、可靠性和持久性。
钢结构焊接技术交底一、工程概述本次钢结构工程位于_____,总建筑面积为_____平方米。
结构形式主要为_____,钢材材质为_____,焊接工作量较大,焊接质量要求高。
为确保钢结构焊接质量,特进行本次技术交底。
二、焊接准备1、人员资质参与钢结构焊接的焊工必须持有有效的焊工操作证,并经过现场焊接考试合格后方可上岗作业。
2、焊接设备选用性能稳定、可靠的焊接设备,如直流电焊机、气体保护焊机等。
焊接设备应定期进行维护和保养,确保其正常运行。
3、焊接材料根据设计要求和钢材材质,选择合适的焊接材料,如焊条、焊丝、焊剂等。
焊接材料应具有质量证明书,并符合国家相关标准的规定。
在使用前,应按照规定进行烘干和存放。
4、焊件准备焊件表面应清洁、干燥,无油污、铁锈、氧化皮等杂质。
对于重要的焊缝,应采用机械打磨或化学清洗的方法进行处理。
焊件的坡口形式和尺寸应符合设计要求和焊接工艺规程的规定。
三、焊接工艺1、焊接方法根据焊件的材质、厚度、结构形式等因素,选择合适的焊接方法,如手工电弧焊、气体保护焊、埋弧焊等。
2、焊接参数焊接电流、电压、焊接速度、焊丝直径、气体流量等焊接参数应根据焊接工艺评定试验确定,并在焊接过程中严格控制。
3、焊接顺序合理安排焊接顺序,以减少焊接变形和残余应力。
一般应先焊接对接焊缝,后焊接角焊缝;先焊接受力较大的焊缝,后焊接受力较小的焊缝;对于对称结构,应采用对称焊接的方法。
4、预热和后热对于需要预热的焊件,应根据钢材的材质和厚度确定预热温度,并在焊接前进行预热。
预热范围应包括焊缝两侧各 100mm 以上的区域。
对于需要后热的焊件,应在焊接完成后立即进行后热处理,后热温度和时间应根据焊接工艺评定试验确定。
四、焊接质量控制1、外观检查焊缝表面应平整、光滑,无裂纹、气孔、夹渣、咬边、未焊满等缺陷。
焊缝尺寸应符合设计要求和焊接工艺规程的规定。
2、无损检测对于重要的焊缝,应进行无损检测,如超声波探伤、射线探伤等。
一、交底目的为确保钢结构电焊施工过程中的安全,预防事故发生,特制定本安全技术交底。
二、适用范围本交底适用于所有钢结构电焊施工人员。
三、交底内容1. 施工人员要求- 所有参与电焊施工的人员必须经过专业培训,取得相关操作资格证书。
- 施工人员应熟悉本工种的安全技术操作规程及作业技能。
- 作业前进行安全交底教育,确保每位施工人员了解安全注意事项。
2. 个人防护用品- 佩戴合格的安全帽,系好下额带,锁好带扣。
- 登高(2m以上)作业时必须系挂合格的安全带,系挂牢固,高挂低用。
- 穿着合适的防静电工作服和防静电鞋,以防静电火花引发事故。
- 操作电焊机时,应穿戴绝缘手套、绝缘鞋和防护眼镜。
3. 电焊机操作- 操作前检查电焊机是否完好,电源线是否绝缘良好。
- 确保电焊机接地良好,防止触电事故。
- 操作过程中,严禁触摸带电部分,防止触电。
- 操作结束后,及时关闭电焊机,拔掉电源插头。
4. 焊接作业- 焊接场地应保持整洁,清除易燃、易爆物品。
- 焊接作业前,检查焊接区域周围是否存在可燃物,必要时进行清理。
- 焊接作业时,保持通风良好,防止有害气体积聚。
- 焊接作业过程中,注意观察焊接区域,防止烫伤和火灾。
- 焊接完成后,及时清理焊渣,防止火灾。
5. 安全注意事项- 禁止酒后作业、疲劳作业。
- 禁止在高温、潮湿、通风不良的环境中作业。
- 禁止穿拖鞋、凉鞋、高跟鞋等不安全鞋具作业。
- 禁止携带易燃易爆物品进入施工现场。
- 禁止未经授权的人员进入焊接作业区域。
四、应急处置1. 发生触电事故时,立即切断电源,对伤员进行急救,并拨打急救电话。
2. 发生火灾时,立即使用灭火器进行灭火,并拨打火警电话。
3. 发生其他安全事故时,立即停止作业,报告现场负责人,并采取相应措施进行处理。
五、交底时间(填写具体时间)六、接受交底人(填写接受交底人姓名)七、交底人(填写交底人姓名)八、审核人(填写审核人姓名)九、备注本安全技术交底由施工企业负责制定和实施,施工人员应严格遵守,确保施工安全。
钢结构焊接安全技术交底
1. 简介
本文档旨在向相关人员交底钢结构焊接的安全技术要点,以确保施工过程中的安全性。
2. 施工现场准备
在进行钢结构焊接施工之前,需要进行以下准备工作:
- 确保工作现场周围的安全区域已经设置,并告知相关人员避开这些区域;
- 确保焊接设备的使用和维护符合相关安全规范;
- 检查焊接材料和设备的完好性,如有损坏或故障应及时修复或更换;
- 确保施工现场有足够的通风系统,以减少焊接过程中产生的有害气体。
3. 焊接操作要点
在进行钢结构焊接操作时,需要注意以下要点:
- 操作人员必须穿戴符合安全要求的防护装备,如焊接帽、手套、护目镜等;
- 确保焊接设备的接地良好,以防止电击事故的发生;
- 严格遵守焊接电流和电压的规定范围,避免超负荷使用焊接
设备;
- 在焊接过程中,请确保周围没有易燃物品,以防止火灾事故
的发生;
- 定期检查焊接设备和焊接材料的使用情况,并进行必要的维
护和保养。
4. 废弃物处理
焊接过程中产生的废弃物应按照相关法规进行处理,以确保环
境的安全和卫生:
- 将废弃的焊接材料和设备存放在指定的区域,并妥善管理;
- 防止废弃物堆放过程中的火灾隐患,定期清理废弃物。
5. 紧急应对措施
当发生意外情况时,操作人员应立即采取相应的紧急应对措施:- 发生火灾时,迅速启动灭火设备,并向现场人员发出紧急求
救信号;
- 发生人员伤害事故时,立即向相关人员报告,并提供紧急救援。
> 注意:本文档仅提供钢结构焊接的安全技术交底要点,具体施工过程和法规要求请参考相关文献和指导文件。
以上是关于钢结构焊接安全技术交底的文档内容。

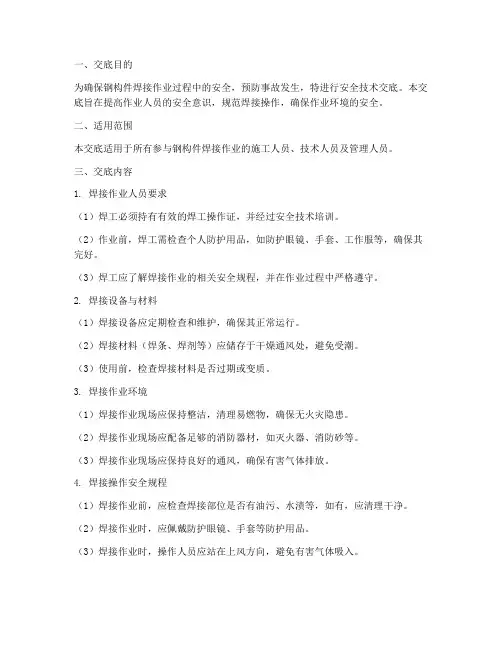

一、交底目的为确保钢构件焊接作业过程中的安全,预防事故发生,特进行安全技术交底。
本交底旨在提高作业人员的安全意识,规范焊接操作,确保作业环境的安全。
二、适用范围本交底适用于所有参与钢构件焊接作业的施工人员、技术人员及管理人员。
三、交底内容1. 焊接作业人员要求(1)焊工必须持有有效的焊工操作证,并经过安全技术培训。
(2)作业前,焊工需检查个人防护用品,如防护眼镜、手套、工作服等,确保其完好。
(3)焊工应了解焊接作业的相关安全规程,并在作业过程中严格遵守。
2. 焊接设备与材料(1)焊接设备应定期检查和维护,确保其正常运行。
(2)焊接材料(焊条、焊剂等)应储存于干燥通风处,避免受潮。
(3)使用前,检查焊接材料是否过期或变质。
3. 焊接作业环境(1)焊接作业现场应保持整洁,清理易燃物,确保无火灾隐患。
(2)焊接作业现场应配备足够的消防器材,如灭火器、消防砂等。
(3)焊接作业现场应保持良好的通风,确保有害气体排放。
4. 焊接操作安全规程(1)焊接作业前,应检查焊接部位是否有油污、水渍等,如有,应清理干净。
(2)焊接作业时,应佩戴防护眼镜、手套等防护用品。
(3)焊接作业时,操作人员应站在上风方向,避免有害气体吸入。
(4)焊接作业过程中,应随时观察焊接部位及周围环境,发现异常情况立即停止作业。
(5)焊接作业完成后,应检查焊接质量,确保焊接接头牢固、可靠。
5. 应急措施(1)发生火灾时,立即使用灭火器、消防砂等进行灭火。
(2)发生触电事故时,立即切断电源,并采取急救措施。
(3)发生人员受伤事故时,立即进行现场急救,并及时送往医院治疗。
四、交底记录1. 交底时间:____年__月__日2. 交底人:______3. 接受人:______4. 安全员:______五、注意事项(1)焊接作业人员应严格遵守安全技术交底内容,确保自身安全。
(2)焊接作业现场应设置明显的警示标志,提醒人员注意安全。
(3)焊接作业过程中,严禁酒后作业、疲劳作业。
钢结构制作焊接技术交底裂纹不允许裂纹电弧檫伤不允许允许存在个别电弧檫伤接头不良缺口深度≤0。
05t且≤0。
5mm,每1000mm长度焊缝内不得超过一处缺口深度≤0。
1t且≤1mm,每1000mm长度焊缝内不得超过一处表面气孔不允许每50mm长度焊缝内允许存在直径<0。
4t且≤3mm的气孔两个,孔距应≥6倍孔径表面夹渣不允许深≤0.2t,长度≤0.5t且≤20焊缝焊脚尺寸允许偏差序号项目示意图允许偏差1 一般全焊透的角接与对接组合焊缝h f≥(t/4)且≤10mm2 需经疲劳验算的全焊透角接与对接组合焊缝h f≥(t/4)且≤10mm3 角焊缝及部分焊透的角接与对接组合焊缝h f≤6mm0~1.5h f>6时,0~3注;(1)h f>8.0mm的角焊缝其局部焊脚尺寸允许低于设计要求值1.0mm,但总长度不得超过焊缝总长度的10%。
(2)焊接H型箱梁的翼板与腹板的焊缝两端在其两倍翼缘板宽度范围内,焊缝的尺寸不得低于设计要求值.焊缝余高和错边允许偏差序号项目示意图允许偏差一,二级三级1 对接焊缝余高(C)B<20时,C为0~3;B≥20时,C为0~4B<20时,C为0~3.5;B≥20时,C为0~52 对接焊缝错边(d) d<0。
1t,且≤2.0 d<0。
15t,且≤3。
03角焊缝余高(C)h f≤6时,C为0~1.5;h f>6时C为0~3。
05。
注意事项(1)使用J507焊条施焊时,焊条按规范烘干后使用,使用时存于保温桶.(2)焊前清理焊缝坡口两侧的油漆,铁锈,等污物。
(3)需要焊前预热焊后后热处理的按规范进行预热,或后热,需要焊后热处理的做焊后热处理.(4)保证焊接质量。
包括焊缝内在质量及焊缝外观质量,外观质量。
多层多道焊时要保证每层每道焊缝的焊接质量,特别是重要部分要求无损检测的,要确保焊接质量以减少不必要的焊缝返修带来的麻烦。
(5)焊缝表面的药皮,焊缝两侧的焊接飞溅要清理干净.6.无损检测需要无损检测的按图纸或标准要求进行无损检测。
2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。
工程名称***项目交底日期年月日施工单位***建筑工程有限公司公司分项工程名称钢结构交底内容焊接技术交底3、焊丝包装应完好,如有破损而导致焊丝污染或弯折、混乱时应部分弃之。
4、电焊机的电压应正常,底线压紧牢固接触可靠,电缆及焊钳无破损,送丝机构应能均匀送丝,气管应无漏气或堵塞现象。
5、本工程Q390钢板为Ⅲ类钢,Q345钢为Ⅱ类钢,焊接时先进行预加热(预热温度见下表),加热板的宽度不小于焊接位置板厚的2倍以上且不小于100mm,指定加热温度由测温仪进行检测,测温点在电弧经过前的焊接点处各方向至少75mm处。
测温需在火焰加热完后进行。
6、柱-柱节点焊接时,应有两名焊工同时焊接。
7、梁的焊接应先焊下翼缘,后焊上翼缘,以减少角变形。
8、焊接前检查接头坡口角度、钝边、间隙和错口等,均应符合要求,坡口内及两侧的锈斑、钝边、油污、氧化皮等均应清理干净。
9、装焊垫板或引弧板,其表面清洁要与坡口相同,垫板与母材应紧贴,引弧板与母材焊接应牢固,其材质应和被焊母材相同。
焊接完成后,应用火焰切割去除引弧板和引出板,并修磨平整,不得用锤击落。
10、第一层的焊道应封住坡口内母材与垫板间的连接处然后逐道逐层累焊至添满坡口每道焊缝完后都必须清除焊渣和飞溅物,出现焊接缺陷应及时磨去并修补。
11、每道焊接层间温度应控制在100~150度,太低时应重新预热,太高时应暂停焊接。
焊接时不得在坡口外的母材上打火引弧。
12、北京的冬季大风较多,当CO2气体保护环境风力大于2m/s及手工焊环境风力大于8m/s在未设防风棚或没用防风措施的施焊部位严禁进行CO2气体保护焊和手工电弧焊。
并且,焊接作业区的相对湿度大于90%时不得进行施焊作业。
施焊过程中,若遇到短时大风雨时,施焊人员应立即采用石棉布将焊缝紧裹,绑扎牢固后方能离开工作岗位,并在重新开焊之前将焊缝100mm周围处进行预热措施,然后方可进行焊接。

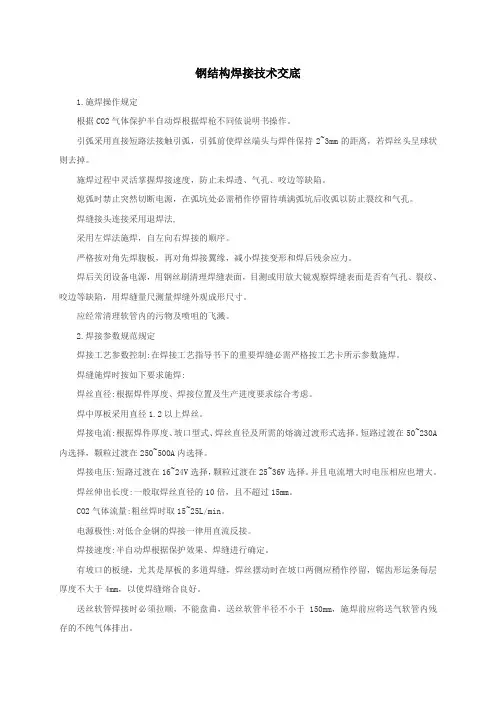

钢结构焊接技术交底1.施焊操作规定根据CO2气体保护半自动焊根据焊枪不同依说明书操作。
引弧采用直接短路法接触引弧,引弧前使焊丝端头与焊件保持2~3mm的距离,若焊丝头呈球状则去掉。
施焊过程中灵活掌握焊接速度,防止未焊透、气孔、咬边等缺陷。
熄弧时禁止突然切断电源,在弧坑处必需稍作停留待填满弧坑后收弧以防止裂纹和气孔。
焊缝接头连接采用退焊法,采用左焊法施焊,自左向右焊接的顺序。
严格按对角先焊腹板,再对角焊接翼缘,减小焊接变形和焊后残余应力。
焊后关闭设备电源,用钢丝刷清理焊缝表面,目测或用放大镜观察焊缝表面是否有气孔、裂纹、咬边等缺陷,用焊缝量尺测量焊缝外观成形尺寸。
应经常清理软管内的污物及喷咀的飞溅。
2.焊接参数规范规定焊接工艺参数控制:在焊接工艺指导书下的重要焊缝必需严格按工艺卡所示参数施焊。
焊缝施焊时按如下要求施焊:焊丝直径:根据焊件厚度、焊接位置及生产进度要求综合考虑。
焊中厚板采用直径1.2以上焊丝。
焊接电流:根据焊件厚度、坡口型式、焊丝直径及所需的熔滴过渡形式选择。
短路过渡在50~230A 内选择,颗粒过渡在250~500A内选择。
焊接电压:短路过渡在16~24V选择,颗粒过渡在25~36V选择。
并且电流增大时电压相应也增大。
焊丝伸出长度:一般取焊丝直径的10倍,且不超过15mm。
CO2气体流量:粗丝焊时取15~25L/min。
电源极性:对低合金钢的焊接一律用直流反接。
焊接速度:半自动焊根据保护效果、焊缝进行确定。
有坡口的板缝,尤其是厚板的多道焊缝,焊丝摆动时在坡口两侧应稍作停留,锯齿形运条每层厚度不大于4mm,以使焊缝熔合良好。
送丝软管焊接时必须拉顺,不能盘曲,送丝软管半径不小于150mm,施焊前应将送气软管内残存的不纯气体排出。
导电旧磨损后孔径增大,引起焊接不能稳定,需重新更换导旧。
3.质量标准3.1保证项目焊接材料应符合设计要求和有关标准的规定,焊条应检查质幕证明书及烘焙记录。
一级焊缝必须经探伤检验,并应符合设计要求和施工及验收规范的规定,检查焊缝探伤报告。
安全技术交底
编号:
交底
钢结构焊接
工程名称
部位
分部工程钢结构工程日期
交底内容:
适用范围
本交底适用于钢结构工程焊接作业。
一.施工准备
1、材料准备
气体纯度99.7%含水率≤0.05的CO2气瓶,ER50-6焊丝,引弧板
2、机具准备
NB-500IGBT逆变式半自动气体保护焊机,面罩,手套、砂轮机,钢丝刷,温度计等。
3、技术准备
3.1焊接工艺评定合格,对焊工进行培训交底后熟知焊接参数持证上岗。
3.2高强螺栓终拧完毕,钢柱、钢梁安装校正验收完毕。
二.焊缝接头形式
全熔透坡口焊缝。
三.焊接工艺
1.焊前检查→加热除锈→安装焊垫板及引弧板→焊接→检查
2.一般规定
(1)焊前检查坡口角度、钝边、间隙及错口量,均应符合要求。
坡口内和两侧锈斑、油污、氧化皮清除干净。
(2)装焊垫板及引弧板,材质应为Q355B钢板,其表面清洁要求与坡口表面相同,。
钢结构焊接工程技术交底本节适用于桁架或网架(壳)结构、多层和高层梁一柱、框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
钢材厚度大于或等于3mm的碳素结构钢和低合金高强度结构钢的焊接。
适用的焊接方法包括手工电弧焊、埋弧自动焊、熔嘴电渣焊、栓钉焊接等。
一、施工准备1.1 技术准备1.在构件制作前。
工厂应根据施工制造方案和钢结构技术规范以及施工图纸和《建筑钢结构焊接技术规程》(JGJ 81)的要求编制各类施工工艺。
进行焊接工艺评定试验。
生产制造过程应严格按工艺评定的有关参数和要求进行。
通过跟踪检测。
如发现按照工艺评定规范生产质量不稳定的。
应重做工艺评定。
以达到质量稳定。
2.钢结构工程小选用的新材料必须经过新产品鉴定。
经专家论证、评审和焊接工艺评定合格后。
方可在工程中采用。
1.2 材料要求1.建筑钢结构用钢材及焊接材料的选用应符合设计图的要求。
并应具有钢厂和焊接材料厂出具的质量证明书或检验报告。
当采用其他钢材和焊接材料替代设计选用的材料时。
必须经原设计单位同意。
2.焊条选用原则(1)手工电弧焊时。
焊条一方面可以传导焊接电流和引弧。
同时焊条熔化后又作为填充金属直接过渡到熔池里。
与液态的熔化的基本金属熔合而形成焊缝。
(2)焊条外观不应有药皮脱落。
焊芯生锈等缺陷。
焊缝金属的性能要符合使用要求(达到设计要求)。
一般要求焊缝金属的力学性能(包括抗拉强度、塑性和冲击韧性)达到母材金属标准规定的性能指标的下限值。
(3)结构钢焊条的选择1)根据母材的抗拉强度。
按照"等强"原则选择抗拉强度级别相同的焊条。
在焊接高强钢时。
因母材熔人影响。
焊缝金属实际抗拉强度比焊条牌号的名义强度高得多。
因此。
可以选用抗拉强度低一等级的焊条。
使焊缝金属与母材实际等强。
2)不同材质的母材焊接。
焊条选用原则是匹配母材屈服强度低的。
3)对于易裂的母材或结构(碳当量较高或工作厚度大、结构刚性大、施焊环境温度低)的塑性、韧性要求高的重要结构。
钢结构焊接技术交底1. 引言本文档旨在对钢结构焊接技术进行交底,以确保工程师和工人在钢结构焊接过程中具备必要的技术知识和操作技能。
合理的焊接技术应用对于确保钢结构的强度和稳定性至关重要。
2. 焊接材料准备在进行钢结构焊接之前,工程师和工人需要做好准备工作,包括但不限于以下内容:- 检查焊接材料的质量,确保符合相关标准和规定。
- 清洁焊接材料表面,确保无油脂、锈迹等污染物。
- 对于较厚的焊接材料,需要预热至适宜的温度,以提高焊接质量。
3. 焊接技术要点钢结构焊接的技术要点需要工程师和工人掌握,以确保焊接质量和安全性。
以下是一些重要的技术要点:- 选择合适的焊接电流和电压,以保证焊接强度。
- 使用合适的焊接电极,根据具体焊接材料的要求选择适当的电极类型。
- 控制焊接速度,避免过快或过慢导致焊缝质量不稳定。
- 保持正确的焊接姿势和角度,避免过大或过小的角度导致焊缝质量不良。
- 注意焊接过程中的安全措施,如佩戴防护眼镜、手套等。
4. 焊缝检查和质量控制完成焊接后,需要进行焊缝检查和质量控制,确保焊缝的完整性和强度:- 对焊缝进行视觉检查,确保焊缝无气孔、裂纹等缺陷。
- 对焊缝进行无损检测,如超声波检测、磁粉检测等,以发现潜在的缺陷。
- 进行焊接接头的拉力测试,评估焊接接头的强度和可靠性。
5. 安全事项在进行钢结构焊接时,工程师和工人需要遵守以下安全事项:- 确保焊接操作区域通风良好,防止有害气体积聚。
- 佩戴个人防护装备,如焊接面罩、防护手套等。
- 避免焊接材料和设备与其他可燃物或易燃物接触。
6. 管理与监督项目管理人员应确保对钢结构焊接工作进行有效管理和监督,包括但不限于以下工作:- 定期组织培训,提升工人的焊接技术和安全意识。
- 监督焊接过程,及时发现和解决问题。
- 记录和归档焊接相关的技术资料和检测报告。
以上是对钢结构焊接技术的交底内容,希望能够帮助工程师和工人掌握正确的焊接技术和操作方法,确保钢结构焊接质量和安全性。
锅炉钢架组对焊接技术交底一、钢架主要焊接概况主要工作量为本体钢架中材质为Q345-B下柱与中柱对接焊缝,以及材质为Q235-B的中柱与中柱、中柱与上柱和各钢架柱、梁、支撑等零件间角接焊缝。
二、.作业人员资格要求2.1焊工应经考试合格取得相应工程的焊工合格证,并在有效期围。
2.2施工人员在施工前必须进展平安交底,登高前必须进展身体安康检查。
2.3焊工应有良好的工艺作风,格按照给定的焊接工艺进展施焊,并认真实行质量自检,及时填写自检单交焊接质检员复验。
2.4焊工在施焊前须经技术人员交底,熟悉作业指导书及图纸对焊缝的质量要求。
焊接前必须进展焊前练习以熟悉焊接材料性能和操作技能,可正式施焊。
2.5技术人员应负责焊接全过程的技术交底、技术指导,同时协助班组长和质检员对焊接全过程进展跟踪监视、检验和验收评定工作。
2.6焊接外观质量检验人员应持有效的质检员证书。
负责焊接工作的检查、监视和验收评定工作。
三.主要工具、机具要求3.1焊机必须运行完好且性能可靠。
3.2焊工所用的焊条保温筒、砂轮机、凿子、等应配备齐全。
3.3焊条烘箱必须运行完好且性能可靠,控制仪表在校准期。
四.施工准备4.1焊材必须具有质量证明书或材质合格证。
当对焊材质量有疑问时应进展抽样复查,并出具复查合格的报告后可使用。
4.2焊接材料库应配置焊条烘箱、温湿度计等。
并由专人负责,格执行有关规定,做好原始资料与日常记录的管理工作。
4.3所用J507焊条烘燥温度为350℃,烘燥时间为1h,未按此要求烘燥的焊条不允发放使用。
4.4施焊风速:手工电弧焊小于8m/s〔风力5级〕;相对湿度小于90%,环境温度:碳素钢应大于-20℃、低合金钢及普通低合金钢应大于-10℃;非下雨、下雪天气。
4.5当环境条件不符合上述要求时,必须采取挡风、防雨等有效防护措施。
五.焊接施工程序5.1坡口形式应按设计图纸的要求或符合规程规定的要求,无要求时按下列图。
坡口形式简图:〔如构件厚度>16mm,可采用双“V〞型坡口〕5.2组装前应打磨焊口外表及附近母材10-15mm 围油污、铁锈等,直至露出金属光泽,并对坡口外表进展检查,不得有裂纹、夹层等缺陷。
钢结构焊接技术交底
钢结构焊接技术交底
钢结构焊接是在建筑、桥梁和其它工程中常见的焊接工艺。
本文档将详细介绍钢结构焊接技术的相关要点和操作步骤。
1. 焊接材料准备
1.1 焊条的选择:根据焊接材料的种类、强度等级和需求,选择合适的焊条。
1.2 钢材的表面处理:清洁焊接表面,去除锈蚀、油脂等污染物,保证焊接质量。
2. 焊接设备准备
2.1 确保焊接设备的正常使用,检测电源电压和接地线的安全性。
2.2 根据焊接材料的厚度和类型,选择合适的焊接电流和电压。
3. 焊接工艺操作
3.1 焊缝的准备:对需要焊接的部位进行清理,并确定焊缝的形状和尺寸。
3.2 焊接顺序:根据焊接结构的特点,确定焊接的顺序和方法,避免焊接产生应力集中。
4. 焊接质量控制
4.1 焊接过程控制:控制焊接速度、电流和电压等参数,保证
焊接质量。
4.2 焊接质量检测:使用合适的检测方法,检测焊缝的质量,
如X射线检测、超声波检测等。
5. 焊接安全注意事项
5.1 确保焊接现场的通风良好,避免有害气体的聚集。
5.2 使用个人防护装备,如焊接面罩、焊手套、防护服等,确
保焊工的安全。
附件:
1. 焊接材料选型表
2. 焊接设备安全检测报告
3. 焊接质量检测报告
法律名词及注释:
1. 焊接工:指进行焊接操作的人员。
2. 焊接材料:用于钢结构焊接的材料,如焊条、焊丝等。
3. 焊接质量:焊接结构的质量标准,包括焊缝的强度、密度等。
锅炉钢架组对焊接技术交底
一、钢架主要焊接概况
主要工作量为本体钢架中材质为Q345-B下柱与中柱对接焊缝,以及材质为Q235-B的中柱与中柱、中柱与上柱和各钢架柱、梁、支撑等零件间角接焊缝。
二、.作业人员资格要求
2.1焊工应经考试合格取得相应项目的焊工合格证,并在有效期围。
2.2施工人员在施工前必须进行安全交底,登高前必须进行身体健康检查。
2.3焊工应有良好的工艺作风,格按照给定的焊接工艺进行施焊,并认真实行质量自检,及时填写自检单交焊接质检员复验。
2.4焊工在施焊前须经技术人员交底,熟悉作业指导书及图纸对焊缝的质量要求。
焊接前必须进行焊前练习以熟悉焊接材料性能和操作技能,可正式施焊。
2.5技术人员应负责焊接全过程的技术交底、技术指导,同时协助班组长和质检员对焊接全过程进行跟踪监督、检验和验收评定工作。
2.6焊接外观质量检验人员应持有效的质检员证书。
负责焊接工作的检查、监督和验收评定工作。
三.主要工具、机具要求
3.1焊机必须运行完好且性能可靠。
3.2焊工所用的焊条保温筒、砂轮机、凿子、等应配备齐全。
3.3焊条烘箱必须运行完好且性能可靠,控制仪表在校准期。
四.施工准备
4.1焊材必须具有质量证明书或材质合格证。
当对焊材质量有疑问时应进行抽样复查,并出具复查合格的报告后可使用。
4.2焊接材料库应配置焊条烘箱、温湿度计等。
并由专人负责,格执行有关规定,做好原始资料与日常记录的管理工作。
4.3所用J507焊条烘燥温度为350℃,烘燥时间为1h,未按此要求烘燥的焊条不允发放使用。
4.4施焊风速:手工电弧焊小于8m/s(风力5级);相对湿度小于90%,环境温度:碳素钢应大于-20℃、低合金钢及普通低合金钢应大于-10℃;非下雨、下雪天气。
4.5当环境条件不符合上述要求时,必须采取挡风、防雨等有效防护措施。
五.焊接施工程序
5.1坡口形式应按设计图纸的要求或符合规程规定的要求,无要求时按下图。
坡口形式简图:(如构件厚度>16mm,可采用双“V”型坡口)
5.2组装前应打磨焊口表面及附近母材10-15mm 围油污、铁锈等,直至露出金属光泽,并对坡口表面进行检查,不得有裂纹、夹层等缺陷。
5.3焊口的局部间隙过大时,应设法修整到规定尺寸,禁在间隙加填塞物。
六、焊接材料选用(见下表)
6.1点焊工艺与正式焊接工艺相同,并由同一焊工施焊。
6.2禁在被焊工件表面引弧、试验电流或随意焊接临时支撑物。
6.3去除点固物时,不应损伤母材,并将其残留焊疤清除干净。
6.4焊接工艺要点
6.5钢Q345B 对接焊接规参数如下:
6.6柱的对接焊时应确保根部熔透和坡口边缘熔合良好。
6.7应确保起弧与收弧的质量,收弧应将弧坑填满。
层间焊接接头应错开,层间清渣要彻底,发现缺陷及时处理。
6.8为防止变形过大,柱的对接焊宜由二人对称施焊,并且尽量采用相同的焊接规,保持同步,同时焊接、同时停止。
6.9焊接完成后,应及时清理焊缝表面,并进行焊缝外观自检。
七.焊缝返修
7.1焊接接头表面有超标缺陷时应适当修磨,无法通过修磨达到验收要求的可采取挖补式返修;焊接接头部有超标缺陷时,可采取挖补式返修,但同一位置上的挖补次数不得超过三次。
7.2焊缝返修应由相应合格项目的持证.优秀焊工担任。
7.3返修前应确认缺陷长度、宽度和部位。
7.4返修时应彻底清除缺陷,当采用氧气、乙炔割炬吹割时,需将吹割后的坡口表面磨去淬硬层或过热组织,坡口应尽量规则,避免坡口底部有尖角、轮廓突变及毛刺等。
7.5返修的焊接工艺应与正式焊接工艺相同。
7.6焊补区表面须经修整打磨,使其外形与原焊缝基本一致。
7.7返修完毕,按不低于原焊缝质量标准对补焊区进行检验,发现有不允缺陷时,应重新返修。
7.8凡是不能用局部补焊法修复的缺陷,可割除该焊口,重新焊接。
八.质量要求
8.1焊口的质量要求应格按照三级验收制度进行检查验收,即焊工自检、班组验收、项目部验收。
8.2焊缝外观质量具体要求如下:
九.安全和文明施工措施
9.1电焊机要做好设备的例行保养和安全检查。
焊机外壳接地应良好,移动电源或检查线路时须切断电源。
焊接电缆有破损的地应及时用绝缘胶布包好。
9.2焊接工作必须遵守安全、防火等规程的有关规定,所有作业人员应遵守各项安全操作规程,班组应认真做好“三交”、“三查”工作。
9.3进入施工现场必须戴好安全帽,高空作业系牢安全带,作业人员穿工作服、绝缘鞋,戴专用手套。
凡参加施焊的焊工必须经体检合格后可上岗。
9.4焊前应检查并确保工作点下及四5m围没有易燃易爆物品,工作完毕后必须切断电源、气源,检查现场,确认无起火危险可离开。
9.5高空作业应备好工具包,施工所用工具尽可能置于其中,不准乱掷焊条头等杂物。
9.6使用角向磨光机、风动返修钻等工具返修焊口时,应佩戴防护眼镜,电动工具要性能良好、安全可靠。
9.7夜间作业须有充足照明,遇到六级或以上大风、大雨、大雪应停止露天高空作业。
9.8焊接电缆走向应有条理,作业完成后,及时清理现场焊条头、临时措施材料等杂物,做到“工完、料尽、场地清”。
9.9每日班组要做好焊口自检记录。
交底人(签字):
接受交底人(签字):
中化长山化工有限公司尿素生产装置节能降耗改扩建工程--两台130t/h循环流化床锅炉安装工程及燃料煤输送系统安装工程项目
锅炉钢架组对焊接技术交底
批准:年月日
审核:年月日
编制:年月日
省安装工程公司中化长山化工项目部。
