金属软管规格
总则( Z% I8 N E4 h" B9 \/ {3 d' R0 H2 f
1.1 范围
1.1.1 本规定对金属软管在设计、材料选用、检验/试验、标注、涂漆和运输准备等方面提出了详细的要求。
% P: @2 r7 z3 P2 j0 w' J, e
1.1.2 本规定内容若与1.2条款中引用的文件有矛盾时，应按照较严格的规定执行。
* k" V/ n" p$ l
1.1.3 在金属软管的询价/订货过程中，本规定应作为技术文件，和金属软管数据表（金属软管规格书）一并提交给供应商。
6 r# T) o5 `6 ^% C- U
注：金属软管数据表包括：位号、尺寸、数量和详细要求。
1.1.4 本规定适用于SEI（买方）对金属软管的设计、采购工作。
1 h3 s) x0 z! E: @: `6 V) F+ _
1.2 规范性引用文件
下列文件中的条款通过本规定的引用而成为本规定的条款，其最新版本适用于本规定。
1）ASME 规范和标准
B31.3 工艺配管
B1.1 统一英制螺纹# `( N/ h1 ]. c# \0 w6 `
B1.20.1 管螺纹（一般用途）) T2 A' G/ _1 ]
B16.5 钢制管法兰和法兰管件0 O) ?) B$ _; P1 B
B16.25 对焊端部
B46.1 表面粗糙度" j! r5 F% P Q! U" R
2）MSS 标准
SP-25 阀门、管件、法兰和活接头用标准标记系统
3）ASTM 标准
4）工程的相关规定6 o8 n' { y6 v; s7 \( K9 k
2 金属软管的设计
2.1 金属软管的工艺条件5 /8 F( u2 U# j4 /$ f6 z
金属软管的工艺数据，详见金属软管规格书。
2.2 金属软管的结构
1）金属软管的结构，详见金属软管规格书。
2）金属软管的弯曲半径至少为公称直径的10倍。
7 G- K( T( f; l% r6 J6 Z
2.3 金属软管的端部连接' T# D1 X# k- ^0 _: @
1）金属软管的端部连接要求，详见金属软管规格书；& t3 b; v& M# Z2 d. J) w# S3 r7 d 2）金属软管的端部连接应执行的标准如下：$ [ M4 U$ Z; ]$ f4 m8 /
法兰连接: ASME B16.5 (24”及以下)
承插焊连接: ASME B16.11
螺纹连接: ASME B1.20.1
3）密封面加工粗糙度; y1 Y6 y& M2 H; i5 z2 }
通常，法兰的密封面加工粗糙度为125μin～250μin（3.2微米～6.3微米）。
( c5 U, /7 ?$ f8 w! r
2.4 制造要求0 u( l# B% V, ~
1）金属软管的焊接、预热和焊后热处理应符合ASME B31.3的要求。
9 L& E* /. ~! W7 D,
`" F2 S
2）全部波纹管用金属丝编织保护。
# H! F/ @5 Z8 @! ^8 z h
3 材料选用+ W5 @6 f3 F" V& p' ?; {
3.1 材料的选用条件，详见金属软管规格书。
3.2 材料通常采用ASTM标准（除非另有说明）。
3.3 全部材料应为整体表面清洁，没有缺陷、焊渣、电弧冲击、锈蚀、污垢、夹砂、油漆和任何其它杂质的新的材料。
4 检验和试验程序3 o P! E8 ]% F0 /" @4 L' s' c8 M
4.1 试验和检验程序* ?; W1 o9 /: O6 v* ^- d9 H* F
1) 质量证明书
买方应检验材料，以确认其与质量证明书说明的材质一致。
2）尺寸测量
买方应测量尺寸，确认其符合卖方的（经买方批准的）确认图。
3）外观检验
——加工面没有凹凸不平缺陷；8 M& x! [" X3 P' ^, b/ y5 p9 B9 `
——表面无气孔、裂纹。
4）压力试验
所有的金属软管，均应根据金属软管规格书中规定的压力进行水压试验。
5）压力部件的无损检验+ I: i/ x( f0 w# {. n. A9 B
金属软管的无损检测，应按供方提出的（经买方同意的）标准进行。
3 f( m" V8 m6 c- s3 z, r' ~9 q
6）奥氏体不锈钢的水压试验
——水中的氯离子含量不得超过50μg/g；
——试压后，应将水立即放净。
$ M, O0 /, F! t1 u- J
4.2 文件提交
在最终检验后，供方应提交试验和检验报告。
5 防锈和涂漆
5.1 防锈0 I5 V$ /% d& N, b
完成所有的试验和检验后，供方应采用合适的防锈措施，对暴露的碳钢机加工面进行防锈。
5.2 涂漆) /# _8 f3 y9 P; f7 _4 }/ R% H1 g
1）碳钢和低合金钢的非加工面，应在制造厂（按制造厂的标准）进行涂漆（除非另有说明）。
) d9 g! @. p' b
2）通常面漆的颜色应为灰色，漆料应采用无铅漆。
6 铭牌标注# e: {) G; U6 x C: ?3 Y/ F0 [: ?
1）对每个金属软管，供方应提供不锈钢或铝制铭牌；
2）铭牌上应标注金属软管规格书中规定的位号等内容；
3）若金属软管上带有生产厂家永久性铭牌，则应在铭牌上标注其位号。
7 运输准备C. q9 M- }2 f! l8 e2 Z0 H
1）在运输前，所有部件应全部清理干净。
2）供方应用塑料帽、金属或木材等对法兰端、对焊端进行保护，以防在运输和储存期间对密封面、焊接端部和内部造成损坏。
8 对供方建议的要求
1）供方若对本规定存在不一致的意见，应在报价时提出建议；& _( R: q. R" s, d4 }
2）供方对不一致的意见、建议，应有详细的书面说明；
3）供方的建议应和报价文件一并提供给买方。
, T' Z% c3 T; E) c3 b$ K7 \9 G$ j

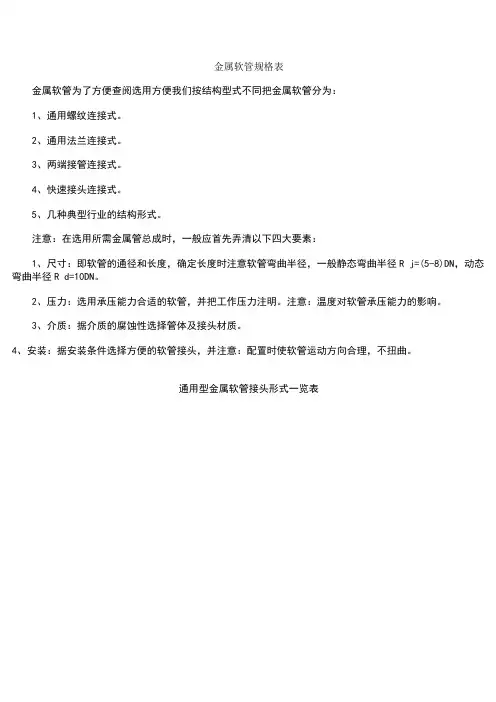

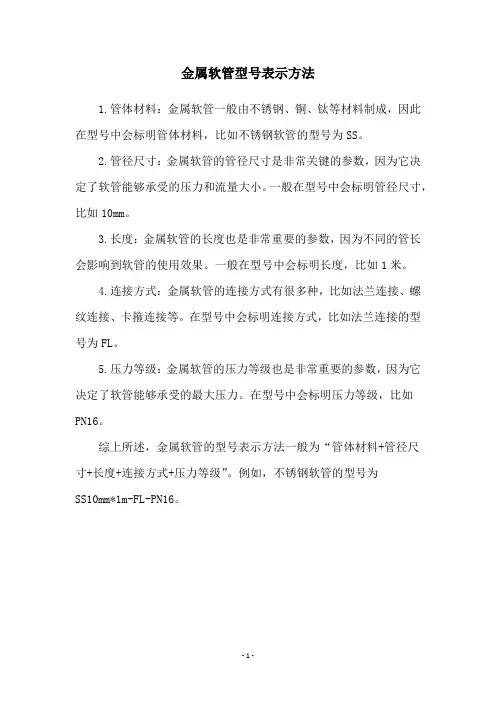

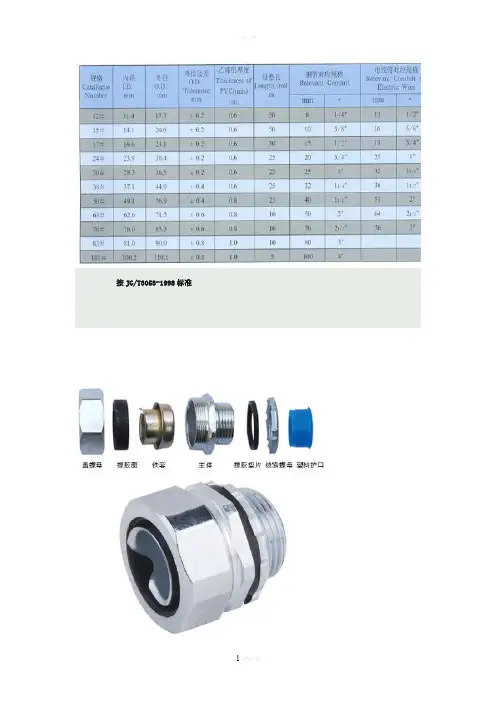

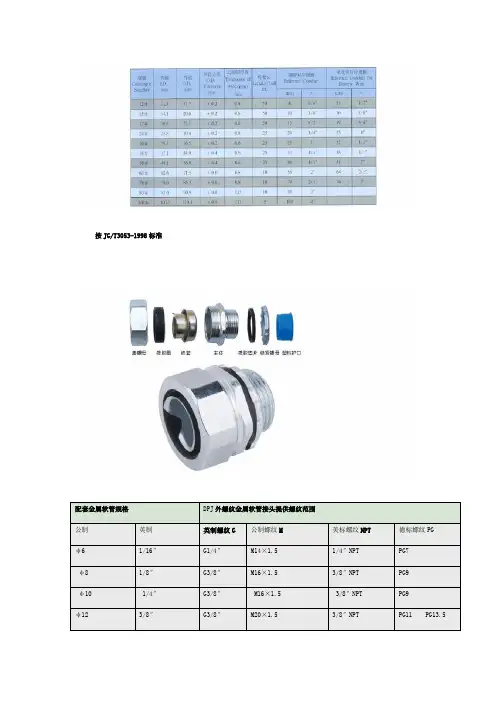

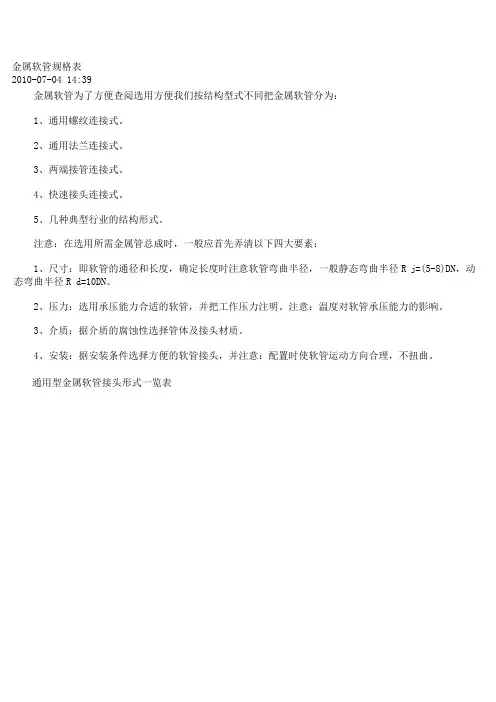

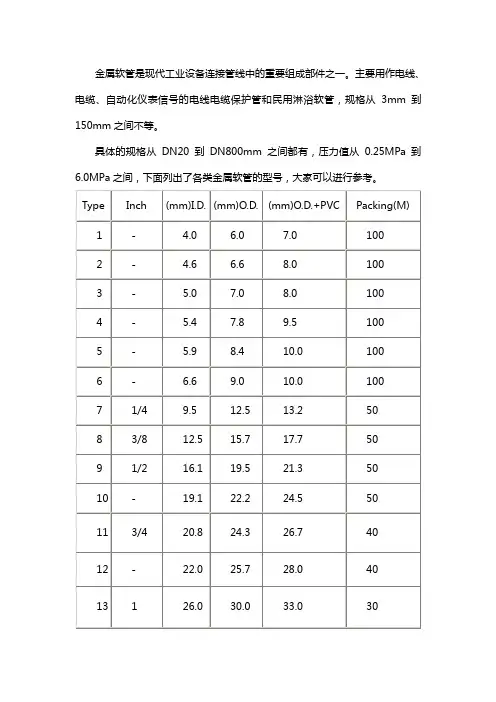

9 金属软管规格书
